Устройство и обслуживание двигателя умз-4216 на газели бизнес: рассматриваем все нюансы

Технические характеристики Газель Бизнес УМЗ-4216

Газель – это целое семейство лёгких коммерческих автомобилей. Появившись на свет 1994 году, оно спасло завод ГАЗ от банкротства, когда вся страна переживала очень непростое время. Машина многократно модернизировалась и впоследствии получила приставку «Бизнес». Первоначально под капотом всех газелей находились двигатели Заволжского моторного завода. Но позже состоялся переход на моторы из Ульяновска. Это связано с тем, что ЗМЗ принадлежит конкурентам – ОАО Соллерс, тогда как и ГАЗ и УМЗ входят в единый холдинг «Группа ГАЗ». Для Газелей ульяновцы выпускают моторы семейства 4216. Технические характеристики двигателя 4216 УМЗ время от времени несколько изменяет. Это связано с постоянными модернизациями.

Обслуживание

УМЗ-4216 — простой и неприхотливый двигатель, предназначенный для коммерческого транспорта. Обслуживание мотора необходимо проводить регулярно, в соответствии с графиком ТО.

Работы по обслуживанию делятся на 3 группы:

• ежедневная проверка состояния;
• контрольно-диагностический сервис;
• регламентное обслуживание.

Ежедневно в двигателе УМЗ-4216 необходимо проверять уровень масла, охлаждающей жидкости, герметичность системы охлаждения, смазочной системы и топливопроводов питания. При углубленном контроле, который проводится по расписанию, к этим работам добавляется:

• проверка термостата, датчиков охлаждающей жидкости и всех систем — масляной, питающей и т. п.;
• качество соединений всех систем на предмет герметичности (включая вентиляционную);
• контроль состояния электрооборудования (в том числе свеч на предмет нагара);
• проверка ремня ГРМ и ремня от шкива генератора;
• состояние генератора.

По утвержденному регламенту, раз в полгода на двигателе УМЗ-42616 выполняют следующие манипуляции:

• подтягивают винтовые соединения;
• осуществляют регулировку клапанов (по мере необходимости);
• проводят регулировку зазоров и очистку внутренних объемов двигателя от пыли, нагара и грязи;
• промывают масляный фильтр, картер, систему охлаждения, заменяют охладитель;
• меняют масло.

Двигатель УМЗ-4216

Это современный бензиновый мотор, который отвечает экологическим требованиям стандарта евро 4. Среди основных преимуществ:

хорошая тяга на «низах», что особенно важно для Газели. Ведь немало этих машин работают внутри города, например, развозят товары – и крутящий момент в таком случае водителю просто необходим;
сбалансированный набор технических характеристик, подобранный специально для таких автомобилей, как Газель

Ведь специалисты ГАЗа и УМЗ работают бок о бок, поскольку на сборочный конвейер эти моторы поставляются только в Нижний Новгород – и никуда более;
простота ремонта и обслуживания.

Сперва, правда, водители и сотрудники сервисов восприняли новичка «в штыки» – они просто за много лет уже привыкли к двигателям ЗМЗ и не хотели с ними расставаться. Но это пришлось сделать, ведь новую Газель Бизнес с ЗМЗ не купить. Поэтому конструкцию ульяновского агрегата постепенно изучили все, кто с этими двигателями сталкивается в работе. Были определены как сильные, так и слабые стороны. Завод-производитель не остался в стороне. Он внимательно собирает жалобы и дорабатывает свою продукцию, если это возможно в конкретном случае.

Технические характеристики

Рассмотрим характеристики:

• тип системы питания – инжектор. «Карбюраторники» давно не производят, в первую очередь из-за того, что на них невозможно достичь современных экологических норм, каковые сейчас обязательны к исполнению всеми производителями;
• рабочий объём – 2.89 литра;
• количество цилиндров – 4. Они располагаются в ряд;
• максимальная мощность – 107 л.с. Форсировка по современным меркам невысока, однако надёжность в данном случае значительно важнее. Да и для Газели такого уровня мощности вполне достаточно;
• тип охлаждения – жидкостное (с помощью воды или антифриза).
• потребляемое топливо – бензин А-92. Но допускается использовать более дорогой «95й». Кроме того, есть заводская версия, работающая на пропан-бутановой смеси. Её устанавливают под капот любых версий газели Бизнес, включая бортовой грузовик ГАЗ 3302 и цельнометаллический фургон ГАЗ 2705;
• общий вес в так называемой «первой комплектации» (со всем навесным оборудованием, включая стартер, генератор и т.д.) – 177 кг.

Паспортный расход топлива Газели Бизнес с мотором УМЗ составляет около 10-12 литров на «сотню», если речь о бензине. С газом ситуация иная – примерно 13 л/100 км, согласно данным производителя автомобиля.

Реальные цифры могут быть больше, так как на аппетит Газели влияет сразу несколько факторов:

• стиль управления конкретного водителя;
• исправность как мотора, так и автомобиля в общем;
• загрузка машины;
• время года (летом расход меньше, а зимой – больше).

Технические характеристики Газель Бизнес УМЗ 4216 близки к таковым с заслуженным «четыреста шестым» заволжским двигателем под капотом – существенных отличий нет.

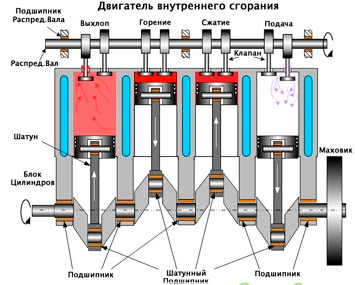

Устройство двигателя

УМЗ-4216 – это очередная инкарнация «ветерана» УМЗ-421, разработанного чуть ли не в пятидесятых годах прошлого века и с тех пор много раз изменённого. Блок цилиндров сухого типа выполнен полностью из алюминия. Расположение клапанов – верхнее. Кстати, самих клапанов здесь по два на каждый цилиндр. Клапаны нужно регулировать достаточно часто. Хотя процедура эта несложная и к ней можно быстро привыкнуть. Правда, некоторые хозяева, не желающие привыкать, устанавливают гидрокомпенсаторы – говорят, это реально.

В приводе ГРМ нет ремней или цепей. На коленчатом валу стоит маленькая шестерня, которая постоянно зацеплена с той, что побольше – вот и всё. Конструкция упрощена до предела.

Моторесурс на практике составляет около 300 тысяч километров. Для легковых машин это немало, но вот для коммерческой техники, наоборот, недостаточно. Ещё одна ахиллесова пята – перегрев.

Распространенные поломки

К наиболее распространенным неисправностям двигателя УМЗ-4216 относятся:

• Подтекание масла. Возникает из-за неплотного прилегания сальника коленвала, происходит из-за превышения рекомендуемого числа оборотов — 2500.
• Подергивания на холостом ходу, мотор «троит». Заводской дефект.
• Постукивание в моторе. Возможно после каждых 15 тысяч км пробега. Виновники — неотрегулированные клапаны либо проблемы с коленчатым валом.
• Сильная вибрация. Неполадки в работе кривошипно-шатунного механизма либо системы зажигания.
• Перегрев мотора. Происходит из-за выхода из строя термостата, помпы или прогорания прокладки.

Конструкция

Это одна из разновидностей силовой установки УМЗ-421. В «четыреста двадцать первую» линейку входят также моторы 4213, 4215, 4218.

УМЗ-4216 выделяется среди них следующим:

• алюминиевым блоком цилиндров;
• закалкой коренных и шатунных шеек коленвала высокочастотным током;
• шестеренчатым приводом ГРМ;
• нижним расположением распредвала;
• алюминиевыми штангами.

В модели двигателя УМЗ-4216 с поршнем калибром 92 мм гильзы в блоке цилиндров ставятся «мокрого» типа, их можно снять. Но в более мощной модификации с диаметром поршня в 100 мм гильза в соответствующий отсек вдавливается при помощи мощного пресса намертво, и изъятию не подлежит.

Двигатель УМЗ-4216 состоит из:

• Блока из 4 цилиндров с гильзами, расположенными в ряд.
• 8 клапанов верхнего расположения, по 2 на камеру сгорания.
• Зубчатого маховика одномассового типа.
• Коленчатого вала с 5 опорами и 4 шатунными шейками.
• 4 поршней, на каждом — 2 компрессионных кольца и 1 маслосъемное.
• Шатунов.
• Насоса подкачки масла.
• Толкателей и штанг.
• Шкива и ступицы коленчатого вала.
• Прокладок и сальников.

Коленвал имеет шестерню, выполненную из металла, а шестерня распределительного вала изготавливается из текстолита.

К двигателю подсоединяется система зажигания, жидкостного охлаждения и другие вспомогательные механизмы.
