Технические характеристики двигателей

Двигатели УМЗ в значительной мере похожи на движки, выпускаемые Заволжским моторным заводом. Это и не странно, поскольку Ульяновский завод входит в состав ОАО «ГАЗ». За всё время производства, на свет вышло немало достойных моторов, которые заслужили любовь и уважение.

Рассмотрим, основные моторы выпускаемые УМЗ, а также их технические характеристики:

УМЗ-417

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	92 л.с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

Согласно нормам завода изготовителя, ресурс силового агрегата составляет 150 000 км. В то время как аналоги ЗМЗ имели ресурс в 200-250 тыс. км пробега.

УМЗ-421

Наименование	Описание характеристики
Модель	УМЗ 421
Тип	Карбюратор/инжектор
Количество цилиндров	4
Количество клапанов	8
Объем	2,9 литра (2890 см куб)
Диаметр цилиндра	100 мм
Мощность	98 л.с. в карбюраторной версии и 125 л.с. — в инжекторе
Эконормы	От Евро-0 до Евро-4
Расход	11 литров на 100 км пробега
Количество масла в ДВС	5,8 литра
Ресурс	250+ тыс. км
Масла, которые льются	5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40

Технические характеристики, которые получил 421 двигатель — высокие, а сам мотор стал известный, как качественный и надёжный. Выпускался УМЗ 421 в двух вариантах: карбюратор и инжектор. Кроме этих отличий, других конструктивных изменений мотор не получал.

Модификации двигателя УМЗ 421:

1. УМЗ 4218.10 — основной мотор, СЖ 7 под 76 бензин. Мощность 98 л.с. Соответствие экологическим требования Евро-1. Используется на автомобилях УАЗ.
2. УМЗ 4218.10-10 — аналог УМЗ 4218.10, повышенная СЖ до 8.2 под 92 бензин. Мощность 103 л.с. Используется на коммерческих автомобилях УАЗ.
3. УМЗ 421.10 — аналог УМЗ 4218.10. Изменена выпускная система. Используется на автомобилях УАЗ.
4. УМЗ 421.10-30 — аналог УМЗ 4218.10-10. Изменена выпускная система. Используется на автомобилях УАЗ.
5. УМЗ 4213.10-40 — аналог УМЗ-421.10-30, инжектор. Соответствие экологическим требованиям Евро-3. Мощность 117 л.с. Используется на внедорожниках.
6. УМЗ 4213.10-50 — аналог УМЗ-4213.10-40. Используется на грузовых автомобилях.
7. УМЗ 4215.10-10 — аналог УМЗ-4218.10. Используется на автомобилях Газель.
8. УМЗ 4215.10-30 — аналог УМЗ-4218.10-10. Используется на автомобилях Газель.
9. УМЗ 4216.10 — аналог УМЗ 40215.10-30, инжектор, повышенная СЖ до 8.8 под 92 бензин. Мощность 123 л.с. Соответствие экологическим требованиям Евро-3. Используется на автомобилях Газель.
10. УМЗ 42161.10 — аналог УМЗ 4216.10. Мощность 99 л.с. Используется на автомобилях Газель-Эконом.
11. УМЗ 42164.10 — аналог УМЗ 4216.10, другой распредвал. Соответствие экологическим требованиям Евро-4. Мощность 125 л.с. Используется на автомобилях Газель.
12. УМЗ 421647.10 — аналог УМЗ 42164.10, газобензиновый. Мощность 100 л.с. Используется на автомобилях Газель.
13. УМЗ 42167.10 — аналог УМЗ 4216.10, газобензиновый. Мощность 123 л.с. Используется на автомобилях Газель.

УАЗ-451МИ

Наименование	Описание характеристики
Модель	451МИ
Тип	Карбюратор
Количество цилиндров	4
Количество клапанов	8
Объем	2,5 литра (2445 см куб)
Диаметр цилиндра	92 мм
Мощность	75 л.с.
Питание	Карбюратор К-129В
Расход	16 литров на 100 км пробега
Степень сжатия	6,7
Ресурс	150 тыс. км
Масла, которые льются	Минеральное или полусинтетика

Один из самых старых представителей силовых агрегатов выпускаемых УМЗ. Устанавливался силовой агрегат на транспортные средства УМЗ-469 «Бобик».

УМЗ-4175

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	98 л.с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

УМЗ-4178

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	100 л.с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

УМЗ 417, 4175 и 4178 — идентичные, за исключением мощностных характеристик. УМЗ 4178.10 — аналог УМЗ 417.10, коллектор под двухкамерный карбюратор. УМЗ 4178.10-10 — аналог УМЗ 4178.10, ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Используется сальник вместо набивки. Помпа на блоке.

Кривошипно-шатунный механизм

Блок цилиндров и верхняя половина картера УМЗ-417 отлиты единой деталью из алюминиевого сплава. При этом в конструкции применены съемные гильзы цилиндров, изготовленные из специального чугуна с примесью ванадия. Гильзы уплотнены по верхней части зажимом детали при установке головки. Нижняя часть имеет маслостойкую прокладку.

Такая схема позволяет обеспечить герметичность системы охлаждения и надежный отвод тепла от стенок гильзы. Сверху на блок ставится алюминиевая головка. Между деталями применяется прокладка с симметричной схемой — ее можно ставить какой угодно стороной.

Поршневая УМЗ-417 изготавливается из алюминиевого сплава и покрыта очень тонким слоем олова (не более 6 микрон). В конструкции поршня имеются три кольца. При этом канавка под верхнее кольцо проходит специальную обработку лазерным лучом, что значительно повышает твердость материала. Ось пальца немного смещена от оси поршня.

Коленчатый вал установлен на пяти опорах со сменными вкладышами. Носок вала уплотнен резиновым поджимным кольцом, в то время как задняя часть сохранила уплотнение кольцами и шнуром из асбеста. Такая конструкция не долговечна и является одним из основных объектов нареканий на УАЗ с УМЗ-417.

На передней части вала установлена шестерня привода газораспределения и шкив, применяемый для привода различных агрегатов. На задней части вала размещен чугунный маховик с надетым на него кольцом с зубцами. Кольцо служит для проворачивания вала при запуске стартером.

История создания

С 1952 года Ульяновский автомобильный завод производил легковые автомобили ГАЗ 69 и ГАЗ 69А. Первая модификация была предназначена для армии, а вторая — для нужд сельского хозяйства. Различия были только в исполнении салона: у военной версии он был 8-местным, а у гражданской — 5-местным. Обе машины были созданы на элементной базе модели ГАЗ М 20 «Победа». Обладая неплохой проходимостью, эти автомобили имели несколько существенных недостатков. Во-первых, на обеих модификациях не было салонных обогревателей, что в условиях нашего сурового климата затрудняло эксплуатацию ГАЗ 69 в холодное время года. Во-вторых, на этих машинах стоял двигатель ГАЗ 11, невероятно прожорливый и маломощный. Кроме того, военных не радовал и маленький клиренс, всего 210 миллиметров. В условиях настоящего бездорожья командирская машина тонула в грязи там, где проезжали армейские грузовики и бронетехника. В связи с этим уже в середине 50-х годов появилась идея о замене этого джипа. В 1958 году был разработан прототип УАЗ 460, но в серию он так и не пошел.

В 60-х годах на основном конвейере Горьковского автомобильного сменила «Волга» ГАЗ 21. Разумеется, на ее элементной базе и был разработан новый внедорожник, его должны были поставить на линию уже в 1965 году. Но из-за смены руководства страны эти планы не удалось осуществить вовремя. Началась эпоха застоя. Будущий УАЗ 469 выпускался только опытными партиями и ждал своего часа еще долгих 7 лет.

Замена 417-го на другой мотор

Многие автомобилисты задумывались над этим. На самом же деле такая процедура обычно нужна в том случае, если 417-й полностью выработал свой ресурс и капиталить его уже не имеет смысла. В этом случае можно поставить другой двигатель, более надежный и дешевый. К таким стоит отнести ЗМЗ-402. Он, по мнению многих опытных автомобилистов, более надежный, нежели УМЗ, и дешевый в обслуживании. Помимо этого найти живой 402-й гораздо проще по относительно небольшой цене, нежели 417-й и это уже большой плюс.

Конечно же, выполнять замену многие будут только в том случае, если это финансово выгодно. Именно поэтому рекомендуется ставить мотор ЗМЗ-402. Он подходит практически без переделок. Все крепления станут в свое место, поэтому затраты будут минимальными. Некоторые автомобилисты на свой УАЗ устанавливаются импортные двигатели от «Тойоты» и других автомобилей. Обычно ставятся дизельные ДВС. Это, конечно, все хорошо, ощущения меняются полностью, но обходится такое удовольствие недешево, ведь в конструкцию вносится много изменений.

Перечень модификаций ДВС

Для различных задач с завода выходит несколько модификаций моторов УМЗ:

• 417.10 – считается базовым вариантом, степень сжатия 7, эксплуатируется на бензине А-76, удовлетворяет нормам Евро-1, характеристики 172 Нм и 92 л. с.;
• 4175.10 – адаптирован под сцепление ГАЗ Газель, степень сжатия 8,2, поэтому используется топливо АИ-92, соответствует Евро-3, характеристики 182,5 Нм и 98 л. с.;
• 4178.10-03 – установка движков только на старый модельный ряд УАЗ, степень сжатия 7, Евро-1, характеристики 171 Нм и 92 л. с., ГУР;
• 4178.10-01 – только для старого модельного ряда УАЗ, степень сжатия 7, Евро-1, характеристики 171 Нм и 92 л. с., 254 мм рычажное сцепление;
• 4178.10-52 – исключительно для ранних моделей УАЗ, степень сжатия 8,2, Евро-1, характеристики 180 Нм и 98 л. с., 240 мм диафрагменное сцепление;
• 4178.10-10 – после выхода версии УМЗ 421 используется ГБЦ от этого мотора, в которой увеличен диаметр клапанов до 39 мм, помпа смещена на блок, вместо набивки в ней стоит нормальный сальник;
• 4179.10 – рекомендовано для спецмашин Минобороны, Евро-1, степень сжатия 7,0, характеристики 171,6 Нм и 92 л. с., пусковой подогреватель, диафрагменное или рычажное сцепление.

УМЗ 4175.10 УМЗ 4179.10

Перечень модификаций ДВС

Традиционно для Ульяновского моторного завода руководство разрабатывает моторы сериями. Основным двигателем стал 4218.10 с характеристиками – Евро-1, мощность 98 л. с., степень сжатия 7 единиц. В семейство движков УМЗ 421 вошло несколько модификаций:

• 4218.10-10 – карбюраторный, для адаптации под бензин АИ-92 степень сжатия увеличена до 8,2, мощность увеличена до 103 л. с.;
• 421.10 – карбюраторный, новая конструкция выпускного тракта;
• 421.10-30 – карбюраторный, выпускной коллектор другой конструкции;
• 4213.10-40 – инжектор для УАЗ, Евро-3, мощность 117 л. с.;
• 4213.10-50 – инжектор для УАЗ, Евро-4;
• 4215.10-10 – карбюратор под А-76;
• 4215.10-30 – карбюраторный, под АИ-92;
• 4216.10 – инжекторный, под АИ-92 для Газелей, Евро-3, степень сжатия 8,8, мощность 123 л. с.;
• 42164.10 – инжектор под Газель, мощность 99 л. с.;
• 42164.10 – инжекторный, для Газели, Евро-4, мощность 125 л. с., новый распредвал;
• 421647.10 – газобензиновый вариант мощностью 100 л. с.;
• 42167.10 – газобензиновый вариант мощностью 123 л. с.

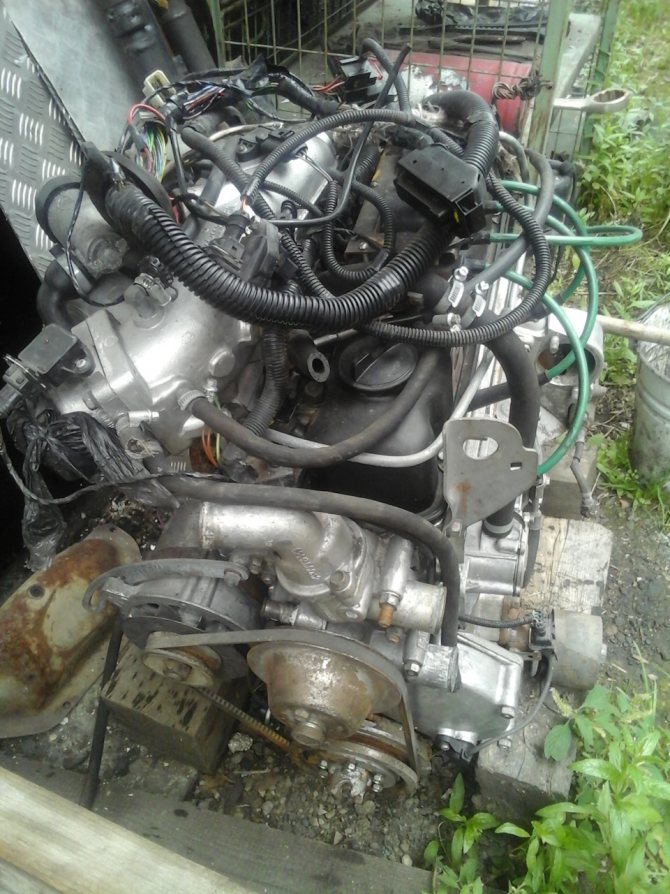

УМЗ 4213.10

УМЗ 4215.10

УМЗ 4216.10

Газобензиновый УМЗ 421647.10

Отличительной особенностью семейства моторов 421 является наличие варианта 4219 для венной техники. В зависимости от того, какое навесное оборудование используется в комплектации ДВС, имеется несколько вариантов 4219.10:

• 4179.10-01 – под сцепление 254 мм рычажного типа;
• 4179.10-13 – добавлен ГУР;
• 4179.10-05 – под диафрагменное сцепление диаметром 240 мм;
• 4179.10-25 – добавлен насос ГУР.

Военный вариант 4219.10

Рекомендации экспертов, как правильно настроить

Итак, как выставить самостоятельно угол опережения, чтобы добиться правильной работы двигателя УАЗ:

1. В первую очередь вы должны зафиксировать свой автомобиль на одном месте, для этого потяните за рычаг стояночного тормоза. Проверните коленчатый вал так, чтобы поршень цилиндра 1 попал в ВМТ (верхнюю точку). При этом нужно добиться того, чтобы отверстие на шкиве коленвала совпадало с риской, отмеченной на крышке распределительных шестеренок.
2. После этого с распределительного механизма следует снять крышку. После демонтажа вы сможете увидеть бегунок, который расположен внутри самой крышки, напротив контакта. При отсутствии бегунка следует еще раз провернуть коленчатый вал на 180 градусов, после чего выставить октан-корректор на 0. Используя гаечный ключ, вам необходимо будет завернуть винтом указатель к корпусу распределительного механизма так, чтобы добиться его совмещения со средней риской. Когда эти действия будут выполнены, болт крепления, с помощью которого пластины крепятся к корпусу трамблера, надо немного ослабить.
3. Затем, удерживая на одном месте бегунок при помощи пальца для недопущения его вращения, надо аккуратно провернуть сам корпус, это позволит удалить возможные люфты в приводе. Корпус необходимо поворачивать до тех пор, пока вы не добьетесь совмещения острого конца лепестка статорного механизма с красной меткой, расположенной на роторном устройстве. После этого саму пластину надо закрепить к корпусу, используя соответствующий болт.
4. Когда вы выполните эти действия, вам надо установить крышку контроллера на место и произвести проверку высоковольтных кабелей. Нужно удостовериться в том, что эти провода установлены в правильной последовательности с учетом порядка работы цилиндров. Когда вам удастся правильно настроить угол опережения, то необходимо убедиться в том, что вся процедура была выполнена верно.
5. Для диагностики правильности выполненных действий надо завести мотор вашего УАЗика и подождать примерно 5-10 минут, пока силовой агрегат не прогреется. Рабочая температура мотора составляет около 90 градусов, можно подождать, пока ДВС прогреется до 80 градусов. Затем вам надо выехать на ровную дорогу и разогнать автомобиль до 40 км/час, после чего следует резко нажать на газ. В этот момент автомобиль ускорится и если при увеличении скорости до 60 км/ч из-под капота раздастся кратковременная детонация (металлический стук), то это говорит о том, что все действия были выполнены правильно. В случае, если детонация слишком долгая, то потребуется еще отрегулировать систему. Для этого корпус распределительного механизма нужно будет повернуть на одно деление или наполовину, при этом проворачивать его надо против часовой стрелки. Если же диагностика показала, что стука «пальчиков» вовсе нет, то угол опережения следует увеличить. Для этого механизм следует повернуть в обратную сторону.

Проезд перекрестков с круговым движением особенно сложно дается начинающему водителю. Подъезжая к такому…

Модификации

За годы выпуска двигатель производился в нескольких модификациях, отличавшихся оснащением и октановым числом топлива. Наибольшее распространение получили следующие версии:

• 10 — базовый вариант, рассчитанный под применение топлива с числом не ниже 76. Имел сжатие около 7 единиц и развивал до 92 сил.
• 5.10 — дожатая до 8,2 единиц головка под 92-й бензин. Мощность выросла на 6 сил. Поставлялся на конвейер ГАЗ.
• 8.10 — аналог предыдущего, но рассчитанный на более совершенный карбюратор с двумя камерами.
• 8.10-01 и 8.10-03 — варианты с увеличенным до 254 мм сцеплением (привод рычагом). Комплектация 03 имела предустановленный насос гидроусилителя.
• 8.10-10 — вариант двигателя УМЗ-417 с головкой от 421-й модели с увеличенными седлами клапанов выпуска отработавших газов.
• 8.10-52 — версия с 240-мм сцеплением диафрагменной схемы.
• 9.10-01 — армейский вариант. Изначально комплектовался экранами электрической системы и опционально — автономным подогревателем. Шел исключительно с 254-мм сцеплением.
• 9.10-05 и 9.10-25 — варианты с 240-мм сцеплением.

На сегодняшний момент в производстве остался единственный 82-сильный мотор этого семейства.

Описание 417 двигателя

Силовая установка УАЗ 417 выпускается на автомобильном заводе в Ульяновске. Сборка стартовала в 89 году и сегодня не остановлена. Двигатель предназначен машинам, работающим на бездорожье УАЗ: «469», «452».

Конструктивно, силовая установка – четырёх цилиндровый мотор с камерами, помещёнными в ряд и сжатием 7,0. Алюминиевая головка делает изделие лёгким и повышает топливную экономичность. Образование рабочей смеси 417 мотор УАЗ совершает в карбюраторе. Устройство, распределяющее газы, размещает клапана в верхней части, вал распределения расположен внизу, зажигание с контактным распределителем, эти параметры упрощают конструкцию.

Недостаток мотора, это чугунные капсулы, посаженые в остов посредством резиновых колец, снижающие устойчивость. Кроме того, хромает сбор и качество изготовления некоторых элементов. Агрегат подвержен перегреву из-за проблемного охлаждения. Страдает качество подгонки и уплотнения, как результат, образование течей масла и антифриза.

Тем не менее мотор получился простым и выносливым, что повлияло на долговечность и ресурс, составляющий 150000км. Популярность заставила конструкторов пойти по пути модернизации, что повлекло возникновение модификаций модели.

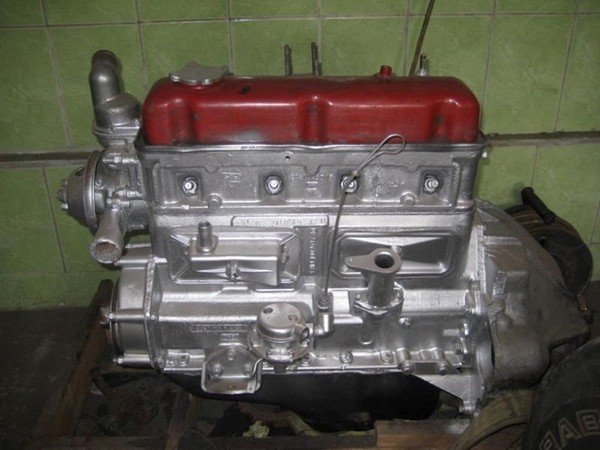

Мотор УАЗ-417:

Пособие по замене трамблера с приводом маслонасоса

Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.

Итак, как заменить и произвести установку распределителя:

1. Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
2. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
3. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
4. Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
5. Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.

Преимущества и недостатки двигателя УМЗ 417

Производство данного агрегата началось с 1989 года и до наших дней его продолжают изготавливать на Ульяновском моторном заводе. Благодаря применению сплавов алюминия для изготовление корпусных деталей, двигатель УМЗ 417 имеет сравнительно небольшой вес. Он отличается следующими достоинствами:

• повышенная эффективность;
• надежность;
• хорошая выносливость;
• достаточной мощность и пр.

Все перечисленные факторы вполне подходят для неприхотливых отечественных внедорожников.

Однако наряду с множественными достоинствами, 417-й двигатель имеет и определенные недостатки:

1. Возникновение перегрева мотора в процессе эксплуатации.
2. Незнакомые стуки.
3. Вибрации.
4. Повышенный износ рабочих узлов и деталей.

Чаще всего из строя выходят такие элементы, как:

• подшипники;
• кулачки распредвала;
• пружины;
• уплотнительные детали, сальники, прокладки;
• шайбы и пр.

Технические особенности

В качестве топлива для двигателя используется бензин. Вполне приемлемым считается использование недорогого горючего Аи-76, что весьма приветствуется экономными водителями. Производители предусмотрели жидкостное охлаждение силового агрегата, карбюраторное смесеобразование и принудительное воспламенение топливно-воздушной смеси внутри четырех цилиндров, оснащенных двумя клапанами каждый.

Подобные моторы имеют следующие технические характеристики:

• внутри цилиндра диаметром 92 мм и вместимостью 2.445 л располагается поршень, рабочий ход которого определяется величиной 92 мм;
• двигатель УМЗ способен сравниться по мощности с усилиями 92 лошадей;
• при движении по городу мотором потребляется 14.5 л горючего. На свободной трассе расход составляет 8.4 л. Комбинированный цикл характеризуется поглощением 10.6 л бензина на каждые 100 км пройденного пути;
• смазка подается под давлением, равномерно распыляясь на требуемые детали и узлы;
• нормальная работа двигателя обеспечивается 5.8 литрами моторного масла;
• общий вес укомплектованного агрегата составляет 166 кг.

Отдельно отметим, что ульяновский завод выпускал в производство двигатель УМЗ нескольких модификаций. Наибольшую известность приобрели силовые агрегаты следующих моделей:

1. мотор УМЗ-4178.10-01, развивающий максимальную мощность 92 л.с. Его отличительной характеристикой является рычажное сцепление;
2. такую же мощность имеет силовая установка УМЗ-4178.10-03. Ее особенностью считается гидроусилитель руля;
3. последняя модель двигателя называется УМЗ-4178.10-52. В качестве отличия от предыдущих представителей серии можно назвать диафрагменное сцепление. Под капотом машины с таким агрегатом умещается 98 лошадей.

Неисправности и ремонт

Основные неисправности 417-го ДВС, точно такие же, как и у ЗМЗ-го 402. Рассмотрим, с какими основными проблемами придётся столкнуться автолюбителям в процессе эксплуатации УМЗ-го силового агрегата:

1. Основной проблемой становится — сальниковая набивка, которая установлена вместо заднего сальника коленчатого вала. Зачастую, из-под детали начинается течь, из-за размягчения изделия.
2. Недоработанная конструкция впрыска делает неравномерный впрыск топлива, из-за этого зачастую пропадают холостые обороты, и появляется вибрация.
3. Частая регулировка клапанного механизма. Если не проводить процесс вовремя, а именно спустя 15 000 км пробега, то появляется металлический стук в моторе.
4. Вечные проблемы с термостатом и перегрев. Эту проблему моно решить двумя способами. Во-первых, установить качественное изделие импортного производства. Второй способ, вывести термостат наружу с блока и установить от ВАЗа «Классики».

Ремонт двигателя УАЗ 417 проводится по аналогии с ЗМЗ 402, поскольку это конструктивная копия. Мотор 417 достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим, основные позиции капитального ремонта УМЗ 417.

Разборка

На данном этапе разбирается ДВС полностью, а именно демонтируется головка блока, снимается поддон и все детали разбираются. Для данного типа моторов процесс дефектовка проводиться в процессе разборки. Сюда не входят только промеры блока цилиндров, опрессовка головки, а также замер коленчатого вала.

Диагностические операции

На данном этапе проводятся работы по определению твёрдости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдаётся на последующую обработку. То же самое ждёт и блок цилиндров. Гильзы промеряются, и определяется ремонтный размер поршней.

Опрессовка ГБЦ 417 — это процесс определения наличие трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подаётся горячая вода или керосин.

Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить. Поскольку деталь сделана с алюминия, то применяется аргонная сварка.

Расточка

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

Работы по ГБЦ

Головка блока цилиндров также поддаётся переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов. С развитием современной технологии ремонта, для ЗМЗ 402 можно применить гильзовку технологией k-line. Для этого применяются бронзовые втулки размером 9 мм.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что двигателям по 20-30 лет и эта деталь уже несколько раз изнашивалась

Поэтому при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется

Сборка

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

Техническое обслуживание двигателей УАЗ 417

В перечень работ по техобслуживанию двигателя внутреннего сгорания входят следующие пункты:

1. Проверка уровня и состояния моторного масла.
2. Замена смазочной жидкости.
3. Фильтрующих элементов.
4. Свечей зажигания.
5. Ремня газораспределительного механизма ГРМ.
6. Направляющих роликов ГРМ.

По мнению опытных специалистов, замена моторного масла должна проводиться в соответствии с требованиями, изложенными в сервисной книжке транспортного средства. Там говорится, что масло в моторе меняется после очередного пробега автомобиля в 10 000 километров, для этого потребуется 5,8 литров рабочего материала. В этом документе также указаны марки рекомендуемых смазочных жидкостей:

• М-8В SAE 15W-20;
• М-6з/12Г SAE 20W-30;
• M-5з/10г1;
• M-4з/6B1 SAE 15W-30.

В двигателе УАЗ 417 установлен штатный масляный фильтр под названием НАМИ ВГ-8-Р-1. Наряду с заменой моторного масла рекомендуется менять и фильтрующие элементы. Масляный фильтр подлежит не очистке, а замене на новый аналогичный или импортный образец. Замене подлежат также и свечи на УАЗ 417 двигатель.

Характеристики двигателей для УАЗ

ЗМЗ-511, -513, -53.

0:23

ТТХ: Количество, расположение цилиндров — V8 Рабочий объем, л — 4,25 — 4,7 Степень сжатия — 7,6 Номинальная мощность л.с — 125 — 130 при 3200-3400 оборотах Максимальный крутящий момент , Нм — 294 — 303 при 2000-2500 оборотах Расход топлива, л/100км — от 20 и до ∞ на бездорожье Масса, кг — 262 (!) Из всего этого можно вывести плюсы и минусы этого двигателя, конкретно для УАЗа: Плюсы: Сумасшедший для УАЗа крутящий момент (300 Нм), доступный практически на самых низах (2000 оборотов), динамика УАЗа по отзывам людей, ставящих этот двиг в свой УАЗ, сравнима с «жигулями». Ну и конечно же, звук восьмерки вызывает уважение (ну конечно, если у вас мотор не троит и не пердит) и ласкает звук Минусы: ВЕС. Главный минус этого двигателя. Если с обычным мотором развесовка перед-зад примерно 55-45, то с этим двигателем она станет хуже, где-то 60-40. И при въезде в какое-нибудь болото, морда УАЗа пойдет в штопор, и никакой момент в 300 Нм вам тут уже не поможет, придется идти за трактором. Расход топлива. Второй минус этого мотора, но тоже довольно значимый. Меньше 20л расхода не добиться НИКАК. И то, если на нейтрали катиться с горы. На бездорожье расход вообще страшно представить. Так же существует проблема с охлаждением двигателя. Родного радиатора не хватает, а от ГАЗона радиатор слишком большой и не влазит в подкапотное пространство без переделок. Ну и последний значимый минус, это сложности с его установкой. Перенос креплений мотора, сверление новых отверстий для крепления коробки в колоколе, пиление кузова, проблемы с рулевым редуктором, который после установки восьмерки не встает на свое законное место, масляный фильтр, который выпирает выше капота. А также при сильном ходе передней подвески возможно пробитие поддона, т.к. он у восьмерок свисает довольно низко, что не обеспечивает большой ход подвески. Трансмиссия и мосты не предназначены для крутящего в 300 Нм и тоже требуют усиления.

1:3929

УМЗ-417

1:13

2:518

ТТХ: Количество цилиндров — 4 Рабочий объем, л — 2,445 Степень сжатия 7,0 Расход топлива — 12 — 20 л/100км Номинальная мощность л.с — 92 при 4000 оборотов Максимальный крутящий момент Нм — 171,6 на 2200 оборотах Масса, кг — 166 Плюсы: Надежность, неприхотливость, хорошая ремонтопригодность, простота, дешевизна. Минусы: Иногда его мощности не хватает, слабоват он, особенно при установке колес размером 33′ и более. Ужасная динамика, обогнать кого-то вряд ли получится. Еще один минус, это набивка вместо сальника… Но на эту тему есть много мнений, но лично для меня это минус. У данного двигателя есть схожий аналог, ЗМЗ 402, отличия у этих моторов в блоке, конструкции масляных фильтров, головками ну и еще по мелочи.

2:1803

УАЗ-421

2:1817

3:2322

ТТХ: Количество цилиндров — 4 Рабочий объем, л — 2,9 Степень сжатия 7,0 Расход топлива — 14 — 25 л/100км Номинальная мощность л.с — 112 при 4000 оборотов Максимальный крутящий момент Нм — 221 на 2200 оборотах Масса, кг — 166 Плюсы: Годная тяга, улучшенная динамика, надежность, неприхотливость, хорошая ремонтопригодность, простота, дешевизна. Минусы: Повышенный расход топлива в сравнении с УМЗ-417. У этого мотора тоже есть аналог, ЗМЗ-410, отличия у них такие же, как у ЗМЗ 402 и УМЗ 417. Цены на двигатели: ЗМЗ 511 — от 180 т. р. (новый мотор в сборе) до 15 т. р. за умерший и требующий капиталки мотор УМЗ 417 — от 72 т. р. (новый мотор в сборе) до 4-8 т. р. за б.у. убитый двигатель УМЗ 421 — от 90 т. р. (новый мотор в сборе) до 10-20 т. р. за мертвый двигатель Многие предпочитают ИНО-моторы, например, ТД-27 и подобные, да, они конечно лучше наших двигателей, но затраты на них и их установку превысят стоимость неплохого уазика.

3:1622

https://www.drive2.ru/l/3301331/

3:1658 следующая статья:

Шноркель УАЗ 31512

Установка шноркеля для УАЗ 31512 Подключение шноркеля к карбюратору

Установка шноркеля на

4:2442

Рейтинг 0.00 12384

Вывод

Мотор УМЗ 417 на УАЗ — это оригинальная копия ЗМЗ 402, а соответственно — мощный и надёжный силовой агрегат. Как у любого мотора, этот имеет ряд недоработок, которые можно с лёгкостью исправить при помощи доработки и тюнинга.

О необходимости текущего или капитального ремонта двигателя УМЗ-417 судят по его техническому состоянию. Основными показателями, определяющими техническое состояние УМЗ-417, являются контрольный расход топлива, мощность двигателя, расход масла, давление масла в системе смазки, компрессия в цилиндрах, стуки и шумность работы двигателя.

В процессе эксплуатации двигателя УМЗ-417 перечисленные выше показатели не остаются постоянными. В период обкатки и приработки трущихся деталей двигателя, это 5 000 — 7 000 километров пробега, происходит постепенное увеличение эффективной мощности двигателя и компрессии в цилиндрах, уменьшение расхода топлива и смазки.

По мере износа двигателя эти параметры начинают ухудшаться. Наступает это обычно после 70 000 — 90 000 километров пробега в зависимости от условий эксплуатации автомобиля, применяемых топлива, масел и смазок.

Контрольный расход топлива двигателя УМЗ-417 на автомобилях УАЗ.

Контрольный расход топлива, это один из основных показателей технического состояния двигателя на технически исправном автомобиле УАЗ. Контрольный расход топлива замеряют на автомобиле с полной нагрузкой и отключенным передним мостом при движении по сухому ровному участку дороги с твердым покрытием со скоростью 60 км/ч. Замер проводят на участке дороги длиной 3-5 километров в двух противоположных направлениях.

Перед заездом необходимо прогреть двигатель и агрегаты шасси пробегом автомобиля в 10-15 километров. Для замера расхода топлива рекомендуется применять отдельный бачок. Если автомобиль обкатан, не менее 3 000 километров, и технически исправен, то контрольный расход не должен превышать 11.4 л/100 км у автомобилей вагонной компоновки семейства УАЗ-3741 и 11.8 л/100 км у автомобилей капотной компоновки семейства УАЗ-3151. В зимний период контрольный расход топлива может увеличиться не более чем на 10 %.

Мощность двигателя УМЗ-417 на автомобилях УАЗ.

Мощность двигателя УМЗ-417 определяют сравнительно, по изменению динамики разгона и максимальной скорости движения автомобиля. Если автомобиль стал разгоняться недостаточно быстро и имеет максимальную скорость менее указанной в заводской инструкции, это свидетельствует об уменьшении мощности двигателя.

Расход моторного масла для двигателя УМЗ-417 на автомобилях УАЗ.

Расход моторного масла в процессе эксплуатации двигателя УМЗ-417 не остается постоянным, в процессе обкатки он снижается и после пробега в 5 000 — 7 000 километров становится равным приблизительно 70-150 грамм на 100 км пробега. После пробега 70 000 — 90 000 километров, расход моторного масла в двигателе начинает возрастать. Если расход масла превысит 450 грамм на 100 км пути, то двигатель УМЗ-417 требует ремонта. Замер расхода масла необходимо выполнять методом долива.

Двигатель УМЗ 417 предназначался для установки в советские автомобили повышенной проходимости ульяновского автомобильного завода, такие как УАЗ 469 и УАЗ 452 “Буханка”. Особенности.

Мотор УМЗ 417 пришел на смену . Двигатель обзавелся новой головкой блока цилиндров схожей с ГБЦ автомобиля ГАЗ-24 (). Степень сжатия при этом возросла с 6,7 до 7,0. Изменения затронули и газораспределительный механизм – установлен другой распредвал и новые впускные клапаны (диаметр шляпки увеличен до 47 мм). ГБЦ с круглыми окнами под коллектор, на ранних моторах коллектор под однокамерных карбюратор. Двухкамерный карбюратор на двигателях с индексом 4178. Проблемы мотора давно известны – низкое качество деталей и сборки, проблемная система охлаждения (мотор склонен к перегреву), течи масла отовсюду, даже через блок. Ресурс мотора УМЗ-417 составляет около 150 тыс. км. Двигатель имеет ряд модификаций (см. ниже).
