Как отрегулировать бесконтактное зажигание на ваз 2106

Общие сведения

Корпус изготовлен из специальных алюминиевых сплавов. В нём размещается контактная группа. Сверху находится пластиковая крышка, в которой установлен подвижный угольный контакт в самом центре. С его помощью передается высокое напряжение на бегунок трамблера двигателя внутреннего сгорания. В самом центре распределителя располагается ось, которая приводит в действие контактную группу и непосредственно бегунок.

Крышка распределителя изготовлена из специальной пластмассы. В ней имеется пять выводов для соединения с высоковольтными проводами. К центральному выводу производится подключение катушки зажигания. Четыре остальные необходимы, чтобы производить коммутацию со свечами зажигания. При помощи специального вала передается крутящий момент от шестерни привода, расположенной в блоке двигателя. Вращение вала осуществляется в специальной втулке, изготовленной из металлокерамики.

Как устроена системы зажигания на классических двигателях ВАЗ

1. Сердечник. 2. Изолятор. 3. Наружный магнитопровод. 4. Первичная обмотка. 5. Вторичная обмотка. 6. Слой гофрированного картона. 7. Изоляционная бумага обмоток. 8. Каркас вторичной обмотки. 9. Наружная изоляция первичной обмотки. 10. Пружина. 11. Крышка. 12. Клемма вывода конца первичной обмотки. 13. Клемма высокого напряжения (вывод начала вторичной обмотки). 14. Контактный винт. 15. Клемма «+Б» вывода начала первичной обмотки и конца вторичной. 16. Скоба крепления катушки. 17. Корпус. 18. Ребро изолятора. 19. Теплоотводная шайба. 20. Уплотнительное кольцо. 21. Корпус. 22. Стержень. 23. Изолятор. 24. Контактная гайка. 25. Центральный электрод. 26. Боковой электрод. 27. Контактная часть. 28. Пружинное кольцо. 29. Стопорная шайба. 30. Шайба. 31. Колодка. 32. Пружина. 33. Цилиндр. 34. Корпус. 35. Ротор. 36. Запорный стержень противоугонного устройства. 37. Текстолитовая шайба. 38. Пружина. 39. Валик. 40. Выступ для соединения с цилиндром 41. Выступ для соединения с ротором 35. 42. Паз для соединения с ведущей втулкой противоугонного устройства. 43. Контактные кольца ротора 35.

Моторы, устанавливаемые на ВАЗ 2106, отличаются рабочим объёмом, но имеют одинаковую конструкцию. Трамблёр, детали ГРМ, передняя крышка с метками и шкив коленвала взаимозаменяемы при ремонте. Встречается контактная (КСЗ) и бесконтактная (БСЗ) системы зажигания. В первом случае размыкание контактов происходит механическим способом при повороте вала трамблёра на 90. Во втором варианте применён датчик Холла и контроллер, позволяющий точно определять момент подачи искры в цилиндры.

Простейшая контактная система состоит из следующих элементов:

• Замок зажигания, он же выключатель;
• Катушка зажигания с двумя обмотками для получения высокого напряжения;
• Механический прерыватель, размыкающий первичную обмотку катушки в нужный момент;
• Ротор и контактная крышка для распределения напряжения к свечам зажигания;
• Центробежный и вакуумный регуляторы;
• Транзистор для снижения силы тока в первичной обмотке и продления срока службы;
• Свечи зажигания;
• Высоковольтные провода.

Принцип работы любой системы зажигания выглядит следующим образом. В момент, когда поршень в цилиндре находится в верхнем положении и максимально сжимает топливную смесь, происходит размыкание обмоток катушки. Высокое напряжение через крышку-распределитель попадает по высоковольтному проводу к соответствующей свече зажигания, на электродах которой возникает мощная искра. Происходит воспламенение. Этот процесс называется рабочим ходом поршня.

С увеличением оборотов двигателя угол опережения зажигания (УОЗ) изменяется, а центробежный регулятор делает угол оптимальным. Вакуумный регулятор смещает угол в зависимости от разрежения во впускном коллекторе. Это позволяет добиваться оптимальной мощности на всех режимах работы двигателя.

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Для того чтобы проверить работоспособность карбюратора или отрегулировать его работу рекомендуется ознакомиться со следующим материалом: https://vazweb.ru/desyatka/dvigatel/remont-karbyuratora-vaz-2107.html

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

• насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
• при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
• поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
• контакты внутри трамблёра разомкнуты;
• подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

1. Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
2. Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
3. Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
4. Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
5. Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

Инструкция по замене цепи ГРМ в автомобиле ВАЗ 2107 представлена здесь: https://vazweb.ru/desyatka/dvigatel/zamena-tsepi-grm-na-vaz-2107.html

Важный момент. В большинстве случаев зажигание выставляется без снятия клапанной крышки, отчего положение метки на шестерёнке не видно. Вы все проделали по инструкции, но мотор не запускается. Значит, искра подаётся в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:

• снимите крышку трамблёра;
• открутите гайку его крепления;
• вытащите распределитель из гнезда, поверните бегунок ровно на 180° и вставьте элемент обратно;
• прижмите юбку трамблёра гайкой и поставьте крышку.

Совет. Если мотор после этих действий не заведётся, но начнёт подавать признаки жизни, то проблема кроется не в настройке зажигания, а в неисправности одного из элементов системы.

Неисправности системы зажигания шестерки

При эксплуатации транспортного средства случаются следующие неисправности системы зажигания, которые необходимо устранять для дальнейшего движения на автомобиле.

Неисправность	Способ устранения
Контактная группа с налетом грязи, окисляется или существуют точки пригорания контактов, расстояние между контактами увеличено	Требуется провести чистку контактной группы и провести регулировку зазора
Слабый крепеж или колпачки проводки в низковольтной цепи окислились, обрыв проводной цени или КЗ на корпус автомобиля	Протестировать проводку и их сочленение, заменить участки цепи с повреждениями
Дефект выключателя зажигания (нет замыкания контактов)	Протестировать участок, произвести замену дефектного контактного элемента выключателя зажигания
Конденсатор «пробит», не держит емкость	Произвести замену изделия
Отсутствует напряжение тока в обмотке боббины первичного типа	Произвести замену изделия
Некорректный регулировочный размер в группе контактов трамблера	Установить рекомендуемый размер в группе контактов
Большой износ колодки из текстолита или увеличенный диаметр втулки рычага трамблера	Заменить группу контактов
Дефект подшипника пластины трамблера подвижного типа	Заменить подшипник или полностью трамблер
Свечные элементы зажигания имеют неуверенный контакт в резьбовой части ГБЦ, колпачки свечей от изолированных проводов ВН оборвались или получили окисление; изолированные провода ВН загрязнились или их изоляционный слой имеет повреждения	Протестировать контакты и, если требуется, восстановить сочленения, зачистить или поменять проводку
Уголек крышки трамблера претерпел сильный износ или получил дефект, находится в неконтактном состоянии	Произвести проверку уголька крышки трамблера и, если потребуется, произвести его замену
Потеря или утрата напряжения через сколы, сквозные трещины или точки прогорания в крышке или роторной части трамблера, а также через слой сажи или капли влаги на внутренней полости крышки трамблера	Провести проверку, зачистить крышку от посторонних слоев влаги и сажи, произвести замену элементов трамблера (крышку и ротор), если на них выявлены повреждения
Выход из строя сопротивления в бегунке (роторе трамблера)	Произвести замену сопротивления «бегунка»
Боббина автомобиля имеет наружные или внутренние дефекты	Произвести замену бобины автомобиля
Элементы накала свечей (электроды) запачканы в масле или установлен некорректный зазор между взаимодействующими элементами	Зачистить свечные элементы и провести регулировочные действия по выверке зазора между взаимодействующими элементами
Свечные элементы зажигания имеют наружные дефекты в виде трещин и сколов на изоляторном элементе	Требуется заменить свечные элементы обновленными изделиями
Некорректное подсоединение высоковольтных проводов к контактам на крышке трамблера автомобиля	Подсоединить провода высокого напряжения по соответствующей схеме (1-3-4-2)
Некорректная установка зажигания в транспортном средстве	Протестировать установку МЗ, при необходимости провести его регулировку

Приведенная таблица поможет провести диагностику и устранить возникшие неполадки.

Как заменить крышку

Если вдруг вышел из строя подвижный контакт внутри крышки либо появилась поломка бегунка (обычно это происходит при пробое постоянного сопротивления), необходимо произвести замену этих элементов. Бегунок можно проверять при помощи мультиметра. Все работы начинаются с того, что отключается электропроводка автомобиля от аккумулятора. После этого снимают крышку с распределителя и начинается непосредственно ремонт трамблера ВАЗ 2106.

Чтобы это сделать, необходимо отщелкнуть фиксаторы. Загляните внутрь крышки и визуально оцените состояние центрального угольного контакта. Можно даже аккуратно пальцем попробовать его подвигать, чтобы убедиться в неисправности. Также смотрите всю крышку, чтобы на ней не было никаких повреждений, в частности, трещин и сколов.

Если внутри крышки имеется очень много пыли, то это говорит о том, что угольный контакт чрезмерно износился. В этом случае поможет только замена крышки. Хотя, временно может помочь очистка всей внутренней поверхности при помощи растворителя. Замена крышки трамблёра несложная, нужно лишь отключить все бронепровода и установить их на новую. Стоит отметить, что при чрезмерном износе втулок нужно только заменять трамблер ВАЗ 2106. Цена его в среднем составляет 800-900 рублей.

Как самостоятельно снять бампер на Ладе Приора

Устройство электронного зажигания ВАЗ 2106

Бесконтактная система (сокращённо — БСЗ) «Жигулей» включает шесть устройств и деталей:

• основной распределитель импульсов зажигания — трамблёр;
• катушка, вырабатывающая высокое напряжение для искры;
• коммутатор;
• соединительный шлейф проводов с разъёмами;
• кабели высокого напряжения с усиленной изоляцией;
• свечи зажигания.

Вторичная обмотка катушки работает как источник высоковольтных импульсов, направляемых к свечам зажигания

Катушка, работающая в составе бесконтактной схемы, отличается по числу витков первичной и вторичной обмотки. Проще говоря, она мощнее старой версии, поскольку рассчитана на создание импульсов 22—24 тыс. вольт. Предшественница выдавала на электроды свечей максимум 18 кВ.

Пытаясь сэкономить на установке электронного зажигания, один мой товарищ заменил трамблёр, но подключил коммутатор к старой катушке «шестёрки». Эксперимент завершился неудачей — перегорели обмотки. В результате все равно пришлось купить катушку нового типа.

Шлейф с разъёмами служит для надёжного соединения клемм распределителя зажигания и коммутатора. Устройство этих двух элементов стоит рассмотреть отдельно.

Для аккуратного соединения элементов БСЗ используется готовый жгут проводов с колодками

Бесконтактный трамблёр

Внутри корпуса распределителя располагаются следующие детали:

• вал с площадкой и бегунком на конце;
• опорная пластина, поворачивающаяся на подшипнике;
• магнитный датчик Холла;
• на валу закреплён металлический экран с просветами, вращающийся внутри зазора датчика.

На бесконтактном трамблёре сохранился вакуум-корректор, соединенный трубкой разрежения с карбюратором

Снаружи на боковой стенке установлен вакуумный блок опережения зажигания, связанный с опорной площадкой посредством тяги. Сверху на защёлках закреплена крышка, куда подсоединяются кабели от свечей.

Основное отличие данного трамблёра — отсутствие механической контактной группы. Роль прерывателя здесь играет электромагнитный датчик Холла, реагирующий на прохождение сквозь зазор металлического экрана.

Когда пластина перекрывает магнитное поле между двумя элементами, прибор бездействует, но как только в щели открывается просвет, датчик генерирует постоянный ток. Как распределитель работает в составе электронного зажигания, читайте ниже.

Датчик Холла состоит из двух элементов, между которыми крутится железный экран с прорезями

Управляющий коммутатор

Элемент представляет собой плату управления, защищённую пластиковой крышкой и прикреплённую к алюминиевому радиатору охлаждения. В последнем сделаны 2 отверстия для монтажа детали к кузову автомобиля. На ВАЗ 2106 коммутатор располагается внутри подкапотного пространства на правом лонжероне (по ходу движения машины), рядом с расширительным бачком охлаждающей жидкости.

Коммутатор ставится на левом лонжероне «шестёрки» неподалёку от расширительного бачка, ниже располагается катушка

Главные функциональные детали электронной схемы — мощный транзистор и контроллер. Первый решает 2 задачи: усиливает сигнал, поступающий от трамблёра, и управляет работой первичной обмотки катушки. Микросхема выполняет следующие функции:

• отдаёт команды транзистору разрывать цепь катушки;
• создаёт в цепи электромагнитного датчика опорное напряжение;
• считает обороты двигателя;
• защищает цепь от высоковольтных импульсов (свыше 24 В);
• корректирует угол опережения зажигания.

Электронная схема коммутатора прикреплена к алюминиевому радиатору для охлаждения рабочего транзистора

Регулировка момента зажигания

Для последующих действий надо ключом на 13 ослабить крепежную гайку трамблера (распределителя зажигания). Один проводок от лампочки (она будет исполнять роль вольтметра, то есть говорить о наличии напряжения) подключите к низковольтному выводу, который имеет катушка, второй — к «массе». Теперь включите зажигание

Медленно и осторожно проворачивайте корпус распределителя по часовой стрелке, остановившись сразу, когда лампочка потухнет. Появившиеся искры обозначат момент зажигания

Перемещайте трамблер против часовой стрелки, пока контакты не разъединятся, а лампа снова не загорится. Все в порядке, можно смело закручивать трамблер, настройка окончена.

Год выпуска резины

Виды неисправностей

Как правило, если бегунок трамблера в порядке, то автомотор запускается с первого раза, без каких-либо проблем. А вот когда наблюдаются сложности с заводом, то это указывает на испорченный или пробитый ротор (при условии, что проблемы не в другом).

Самая распространенная неисправность трамблерного бегунка – это его пробой. Он может быть внешний или внутренний. Очевидно, что внешний определяется по заметным признакам – черной метке, внутренний – надо проверять наличием искры (подробно ниже).

Пробой получается из-за металлизации канала. В профилактических целях металлизацию надо проверять регулярно. Делается это с помощью мультиметра или другого аналогичного прибора. Канал проверяется на момент сопротивления. Щупы прибора соединяются с в том месте бегунка, где есть сомнение на пробой.

Как можно выставить угол опережения зажигания

p, blockquote 14,0,0,0,0 –>

Настройка опережения зажигания требуется для полного сгорания топлива в камерах. Из-за того, что бензин сгорает не моментально, поджигать его нужно немного раньше достижения поршнем ВМТ. Поэтому, момент возникновения искры должен быть четко отрегулирован.

p, blockquote 15,0,0,0,0 –>

Видео — проблема раннего зажигания на ВАЗ 2106:

p, blockquote 16,0,0,0,0 –>

p, blockquote 17,0,0,0,0 –>

Существует несколько способов выполнения этой процедуры. Многие умельцы доверяют исключительно своим ушам и предпочитают все делать на слух. Некоторые автомеханики для выставления момента зажигания используют лампочки или стробоскоп.

p, blockquote 18,0,0,0,0 –>

Регулировка зажигания на слух

Процесс происходит на холостых оборотах заведенного, прогретого двигателя (в случае необходимости можно немного подтянуть подсос для обеспечения устойчивой работы).

p, blockquote 19,0,0,0,0 –>

Гайка, фиксирующая корпус трамблера ослабляется, после чего начинается его медленное вращение в разные стороны.

В положении, где обороты двигателя будут наиболее максимальными, нужно попробовать «погазовать». Если при резком нажатии на педаль не произойдет никаких перебоев, хлопков и выстрелов, а ускорение оборотов будет стремительным, то необходимое положение найдено.

От этой точки следует провернуть корпус распределителя на 1-2° по часовой стрелке, после чего зажать его фиксатор.

Выполнение последнего пункта необходимо для того, чтобы зажигание не было слишком «ранним», что создает излишнее сопротивление вращению коленчатого вала.

p, blockquote 20,0,0,0,0 –>

Установка угла опережения по искре

Поршень первого цилиндра нужно установить в верхнее положение вращением коленвала до совпадения метки шкива с первой меткой на блоке ГРМ.

p, blockquote 22,0,0,0,0 –>

Раздатчик при этом должен быть направлен в сторону контакта провода первого цилиндра. Если же он окажется в другом направлении, требуется выполнить еще один полный оборот маховика. Можно также искать нужное положение, выкрутив свечу из первого цилиндра.

p, blockquote 23,0,0,0,0 –>

Из крышки трамблера вынимается центральный высоковольтный провод, а его контакт размещается на расстоянии 5 мм от «массы» автомобиля. Ослабив фиксатор распределителя, нужно включить зажигание.

p, blockquote 24,0,0,0,0 –>

Медленно проворачивая корпус распределителя, необходимо движениями бегунка влево/вправо найти положение, при котором возникнет искра между контактом провода и «массой».

p, blockquote 25,0,0,0,0 –>

Далее, двигая трамблер по миллиметру в направлении против часовой стрелки, следует поймать момент, при котором искра перестанет появляться, после чего зажать фиксатор.

p, blockquote 26,0,0,0,0 –>

Регулировка зажигания по лампочке

Первоначально осуществляется установка поршня первого цилиндра в положение, предшествующее ВТМ (ровняясь на среднюю метку) вышеописанным способом. Далее один провод обычной автомобильной лампочки подключается к «массе», а другой к проводу, ведущему от катушки к трамблеру.

p, blockquote 27,0,0,0,0 –>

Видео — как выставить зажигание по лампочке:

p, blockquote 28,0,0,0,0 –>

p, blockquote 29,0,0,0,0 –>

При включенном зажигании корпус распределителя вращается в разных направлениях до тех пор, пока лампочка не загорится. Остановив распределитель в этом положении нужно его зафиксировать.

p, blockquote 30,0,0,0,0 –>

Очень редко бывают случаи, когда машина замечательно работает при значительных несовпадениях меток. Это может быть вызвано неправильной предшествующей сборкой двигателя или растяжением цепи ГРМ.

p, blockquote 31,0,0,1,0 –> adsp-pro-2 –>

Признаки неисправности

Прежде чем приступать к ремонту анализируемого механизма или же крышки трамблера, естественно, следует внимательно проверить его. Это поможет узнать конкретную причину возникшей неисправности и способ борьбы с ней.

Существуют определенные признаки, которые указывают на наличие неисправностей в работе трамблера. В их список попали такие:

• Во время движения автомобиль непривычно, ненормально дергается.
• Двигатель не заводится.
• В процессе набирания скорости поршневые пальцы начинают стучать.
• Автомобиль очень медленно набирает скорость.
• Расход топлива значительно увеличивается.

Естественно, наличие какого-либо из вышеприведенных признаков еще не дает право утверждать, что проблема заключается именно в распределителе зажигания. Но при выявлении какой-либо из них следует начинать «бить тревогу» и, желательно, готовиться к ремонту трамблера.

В перечень наиболее распространенных неисправностей трамблера входят:

1. Бегунок, который прогорел.
2. Подгоревшие контакты, которые находятся в крышке трамблера.
3. Выхождение из строя датчика Холла.
4. Подшипник датчика Холла заклинило или же разболтало.
5. Появление трещин в крышке.
6. Штекер датчика Холла имеет плохой контакт.
7. Попадание масла в распределитель, несмотря на наличие защитной крышки.

Как правило, если бегунок трамблера в порядке, то автомотор запускается с первого раза, без каких-либо проблем. А вот когда наблюдаются сложности с заводом, то это указывает на испорченный или пробитый ротор (при условии, что проблемы не в другом).

Пробой бегунка трамблера

Самая распространенная неисправность трамблерного бегунка – это его пробой. Он может быть внешний или внутренний. Очевидно, что внешний определяется по заметным признакам – черной метке, внутренний – надо проверять наличием искры (подробно ниже).

Пробой получается из-за металлизации канала. В профилактических целях металлизацию надо проверять регулярно. Делается это с помощью мультиметра или другого аналогичного прибора. Канал проверяется на момент сопротивления. Щупы прибора соединяются с в том месте бегунка, где есть сомнение на пробой.

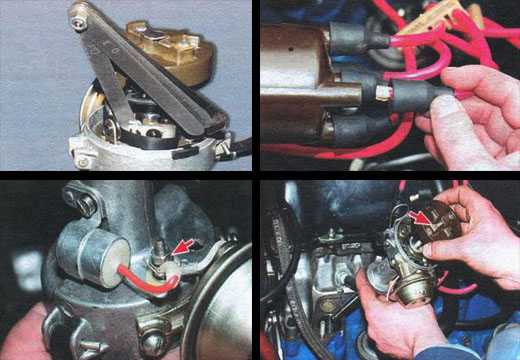

Замена трамблера ваз 2106 своими рукамиAutoRemka

Неисправности трамблера приводят к сбоям в работе системы зажигания. О неисправности трамблера можно догадаться по таким характерным признакам, как внезапные рывки авто во время движения и нестройная работа движка на холостом ходу.

Суть такой процедуры, как ремонт или замена трамблераВАЗ 2106, заключается в замене входящих в него изношенных деталей.

Для осуществления ремонтных работ вам потребуются:

2 ключа на 7 мм, ключи на 10 и 13мм, две отвертки, молоток, набор плоских щупов, оправки для выбивания и запрессовки втулок (подшипников) трамблера, и пинцет.

Когда все инструменты подготовлены, можно приступать к работе.

1. Выкручиваем 2крепежных винта, обеспечивающих соединение ротора распределителя с опорной пластиной регулятора опережения зажигания, поле чего снимаем сам ротор.

2. Пружины и грузики центробежного регулятора опережения зажигания надо промаркировать, чтобы не запутаться при сборке и поставить все на прежние места.

3. Далее при помощи отвертки надо снять пружины центробежного регулятора (отвертка нужна для того чтобы поддеть пружины).

4. Придерживая гайку на винте подвижного контакта, следует отвернуть гайку, которой крепятся наконечники проводов (провод конденсатора и провод, идущий от катушки зажигания).

5. Теперь надо вывернуть винт, которым корпус трамблера крепится к корпусу конденсатора, затем снять его.

6. Далее выворачивается винт, которым крепится наконечник провода подвижного контакта (гайку при этом необходимо придерживать) и снимается изолирующаяпроставка, а также шайбы (пружинная и 2 плоские – изолирующая и металлическая).

7. Следующим шагом будет откручивание двух винтов, которыми контактная группа соединяется с подвижной пластиной распределителя.

8. После откручивания  винтов крепления снимаем контактную группу, следом за ней – изолирующие шайбы, находящиеся на оси контактной группы (плоскую и стопорную).

9. Далее поддеваем при помощи плоской отвертки шайбу,изолирующую пружинную пластину подвижного контакта, а сам подвижный контакт снимаем с оси контактной группы.

10. С оси подвижной пластины распределителя снимаем стопорную шайбу, находящуюся на креплении тяги вакуумного регулятора.

11. Поддеваем отверткой тягу вакуумного регулятора и снимаем ее с оси пластины трамблера.

12. Отворачиваем два винта, которыми корпус вакуумного регулятора крепится к корпусу трамблера, и снимаем регулятор.

14. Выпрессовываем из валика трамблера штифт, которым крепится малоотражательная муфта, после чего снимаем муфту, а за ней шайбу.

15. Вынимаем валик трамблера из корпуса.

17. Отворачиваем 2 винта,которыми крепятся стопорные пластины подшипника, снимаем пружинные шайбы и при помощи пинцета вынимаем пластины.

18. Далее вынимаем из корпуса трамблера подвижную пластину в сборе с подшипником.

19. Проверяем состояние валика трамблера – на поверхности его контакта с подшипником не должно быть видимых следов износа.

20. Проверяем конденсатор, используя для этой процедуры прибор, которым измеряется емкость (нормальные значения находятся в диапазоне 0,20-0,25 мкФ).

21. Затем следует проверить состояние диафрагмы вакуумного регулятора угла опережения зажигания (для этого необходимо нажать на тягу и заглушить штуцер…тяга при этом должна удерживаться диафрагмой).

22. Осматриваем контакты прерывателя – на них не должно быть каких-либо загрязнений, эрозии и следов пригорания. При наличии вышеупомянутых загрязнений контакты следует зачистить при помощи бархатного надфиля (ни в коем случае нельзя применять для этой цели шлифовальную шкурку) и промыть спиртом либо бензином.

23. Втулку корпуса трамблера со следами износа следует заменить новой. Выпрессовку и запрессовку подшипника следует проводить при помощи оправки соответствующего диаметра.

24. Собирать трамблер следует в порядке, противоположном порядку разборки, учитывая при этом следующие особенности.

По окончании сборки следует отрегулировать расстояние между контактами прерывателя. Зазор должен быть от 0,35 до 0,45 мм.

Фальц, находящийся на подвижной пластине трамблера нужно смазать моторным маслом (потребуется буквально 2-3 капли масла). Также следует поступить с подшипником, добавив пару капель масла через масленку, которая установлена на корпусе трамблера, и ошлицевой частью валика трамблера.

Как оно работает?

Несмотря на то, к какому типу относится та или иная система зажигания, все они имеют несколько общих рабочих этапов, предусматривающих накопление нужного заряда, его высоковольтное преобразование, распределение, образование на свечах искр и возгорание топливной смеси. Любой из них требует слаженной и точной работы, а значит, стоит выбирать только проверенные устройства, доказавшие свою надежность. В этом плане, наилучшим вариантом принято считать электронную систему зажигания, где всем рабочим процессом (подачей искры и ее распределением по свечам) управляет электроника.

Электронная система зажигания – это не отдельный, самостоятельный компонент, а составляющая часть системы управления мотором, которая основывается на работе датчика положения коленвала, датчика, фиксирующего частоту его вращения и датчика массового расхода воздуха. Получив от них нужную информацию, ЭБУ принимает решение касательно момента подачи искры и распределения зажигания. Естественно, в блоке управления уже прописаны определенные команды, выполняющиеся после получения и анализа данных с упомянутых датчиков.

В такой системе воспламенения топливной смеси полностью исключены механические движущиеся части, а благодаря специальным датчикам и особому блоку управления, образование и подача искры проходят намного быстрее и надежнее, нежели у аналогичных систем контактного и бесконтактного типа. Этот факт позволяет улучшить работу мотора, увеличив его мощность и снизив потребление топлива. Более того, нельзя не отметить высокую рабочую надежность устройств данного типа.

Бесконтактное зажигание отличается тем, что не зависит напрямую от размыкания контактов, а главную роль в процессе образования искры здесь выполняет транзисторный коммутатор и специальный датчик. Отсутствие прямой зависимости от качества и чистоты поверхности контактной группы гарантирует более эффективное искрообразование. Однако как и в контактном варианте системы зажигания, здесь также используется прерыватель-распределитель, отвечающий за своевременную передачу тока на свечу зажигания. Рабочий принцип бесконтактной системы предусматривает выполнение некоторых действий.

Когда коленвал двигателя приходит в движение, датчик-распределитель формирует соответствующие импульсы напряжения и направляет их на транзисторный коммутатор, задача которого – создавать импульсы тока в первичной обмотке катушки зажигания. В момент прерывания во вторичной обмотке катушки проходит индуцирование тока высокого напряжения. Он подается на центральный контакт распределителя, а оттуда, посредством проводов высокого напряжения, поступает на свечи зажигания. Последние и осуществляют воспламенение топливовоздушной смеси.

В случае увеличения оборотов коленвала, за регулировку угла опережения зажигания отвечает центробежный регулятор, а при изменении нагрузки на силовой агрегат эта задача возлагается на вакуумный регулятор опережения зажигания.

Принцип работы контактного зажигания несколько отличается от вариантов, приведенных выше. Когда контакт прерывателя пребывает в замкнутом состоянии, ток низкого напряжения проходит по первичной обмотке катушки. В процессе их размыкания, во второй катушке происходит индуцирование тока высокого напряжения, и, посредством высоковольтных проводов, он передается на крышку распределителя, после чего расходится по свечам зажигания с определенным углом опережения зажигания.

Как только обороты коленвала увеличиваются, возрастают и обороты вала прерывателя-распределителя, вследствие чего грузики центробежного регулятора начинают расходиться, перемещая подвижную пластину вместе с кулачками прерывателя. Это приводит к тому, что размыкание контактов происходит несколько раньше, из-за чего увеличивается угол опережения зажигания. С уменьшением оборотов коленвала угол опережения зажигания тоже уменьшается.

Более модернизированным типом контактной системы является ее контактно-транзисторный вариант. Он отличается наличием транзисторного коммутатора в цепи первичной обмотки катушки, управление которым выполняется посредством контактов прерывателя. За счет его использования удалось добиться снижения силы тока в цепи первичной обмотки, что положительно сказалось на длительности эксплуатации контактов прерывателя.

18.04.2019

29.01.2020

01.04.2019

16.05.2019

25.04.2019

19.12.2019

15.07.2019

28.01.2016

01.12.2016

01.06.2020

06.03.2018

10.04.2019

22.04.2017

28.11.2019

04.06.2019

24.01.2019

04.05.2018

Макsим: «Всегда знаю, где газ, но плохо знаю, где тормоз»

Трансмиссионное масло зимой
