Tomahawk tz-9010

Функции Tomahawk TW-9010

Технические характеристики дополнены такими важными функциями:

• Антиграббер позволяет защитить брелок от сканирования, а значит, злоумышленник не сможет отключить защиту с помощью граббера.
• Антисканер – защищает всю систему от случайного подбора цифр злоумышленниками.
• Охранная система для багажника, капота, дверей и замка зажигания.
• Функция блокировки мотора.
• Программируемый блок двигателя.
• Иммобилайзер – позволяет при попытке угона не завести мотор или имитировать поломку.
• Аварийная постановка и снятие с охраны.
• Бесшумная постановка и снятие с охраны.
• Возможность отключить сигнализацию, выполняя два шага.
• Датчик удара с двумя уровнями.
• Открытие замка при помощи двух последовательных действий.
• Импульс центрального замка, программируемый владельцем.
• Возможность управления центральном замком при работающем моторе.
• Реле габаритных огней.
• Вежливая подсветка – выключает свет в салоне при покидании салона.
• Датчик температурного режима.
• Дополнительные программируемые каналы – 3 шт.
• Открытие багажника на расстоянии.
• Встроенные таймер, часы, будильник.
• Память о состоянии и о срабатывании сигналки.
• Защита от случайных срабатываний сигнала.
• «Паника» – режим, при котором включаются сигнал автомобиля, свет, фары, габаритные огни и прочее.
• Режим вибро;
• Выключение/включение сирены на расстоянии с помощью брелока.
• Возможность отключить датчик удара в определенной зоне.
• Запуск двигателя в определенное установленное время.
• Режим экономии батареи.
• Прогрев двигателя по заданной температуре.

Кроме перечисленного, владелец машины, может открывать багажник, окна или закрывать люк при помощи брелока.

Особенностями томагавк tw 9010 считаются:

1. датчик микрофонного типа двухуровневый для определения удара;
2. датчики температуры – 2 шт.

Технология датчика удара является самой новой. Благодаря двум зонам: предупредительной и основной, управлять каждым можно отдельно.

Температурный контроль так же отдельно осуществляется для салона, и отдельно для двигателя.

Сигнализацию tomahawk tw 9010 можно использовать на транспортах с турбированным двигателем и дизелем. Для первых в комплектации функций предусмотрен турботаймер. Эта опция позволяет охладить турбину, после выключения зажигания. Время работы этой функции можно задать на 6, 3 или 1 минуты. Для автомобилей с дизелем имеется возможность предварительного включения свечей.

Общие сведения об инструменте

Модель представляет собой оптимизированный комплекс многофункциональных телематических систем сигнализации. Охранные функции данного модуля базируются на электромеханической блокировке ответственных с точки зрения доступа частей автомобиля. К таким относятся двери, капот, багажный отсек и окна. Каждая из этих частей контролируется сигнализацией посредством электроники и датчиков. В частности, комплект включает датчик удара, по информации которого центральный блок сможет определить попытку взлома. И это лишь один из широкого спектра признаков, которые могут проинформировать микропроцессор сигнализации о необходимости тревожного сигнала. Главной же особенностью подобных систем является особый характер взаимодействия с пользователем. Управляется сигнализация Tomahawk TZ-9010 посредством комплектного брелока на основе кодированного диалога. Это значит, что все команды, а также настройки и ответные сигналы будут пересылаться в соответствии с заданным алгоритмом шифрования, который индивидуален в каждом случае. Критики телематических охранных комплексов указывают на уязвимые места дистанционного управления. Однако уже не первый год разработчики предусматривают эффективные средства противодействия злоумышленникам на поле беспроводных радиомодулей. В данном случае эти задачи решаются с помощью высокотехнологичных систем в виде антисканера и антиграббера.

Автосигнализация глючит

В эксплуатации устройства случаются моменты ложного срабатывания или неполадок, мешающих автомобилисту. Сигнализация Томагавк TZ 9010 – простая конструкция, не имеющая сложностей в обслуживании. Минимальное количество блоков обеспечивает высокую надежность противоугонной системе. Поэтому разобраться, в чём причина отказа или некорректного поведения не составит труда

Если внезапно пропал дистанционный запуск или брелок не видит заведённую машину, следует обратить внимание на основные элементы

1. Состояние антенны и датчиков.
2. Работоспособность батарейки на пульте.
3. Заряд АКБ автомобиля.
4. Целостность соответствующей проводки.

При исправности всех составляющих можно сбросить настройки до заводского состояния.

Брелок сигнализации Томагавк TZ 9010 не передаёт сигнал

В случаях, когда сигнализация Tomahawk TZ 9010 не реагирует на брелок, причинами могут быть несколько факторов:

• повреждена главная антенна;
• сели батарейки на пульте;
• была деформация или удар на корпусе пейджера.

При износе элементов питания достаточно их заменить и система заработает. Если имеется повреждение пульта или антенны – блок необходимо менять целиком.

Сигнализация Томагавк TZ 9010: инструкция по эксплуатации

Заводской мануал содержит исчерпывающую информацию об установке и использовании оборудования. Буклет печатается на Русском языке и имеет основные данные:

• принципиальная последовательность установки;
• где правильно разместить модули сигнализации;
• расшифровка фишек для подключения проводки (что, куда вставлять);
• соединение автомата и МКПП;
• важные нюансы при выборе места кнопки аварийного отключения сигнализации;
• активация центрального замка и управление каждым элементом в отдельности;
• правильность калибровки ударных датчиков;
• электрическая схема подключения;
• расшифровка индикаторов на брелках;
• полная инструкция по эксплуатации и настройке режимов;
• стандартная комплектация и возможность запитывания дополнительных модулей.

Руководство по применению с картинками, где наглядно указывается весь процесс, можно посмотреть онлайн у нас.
Узнай всё про сброс на заводские настройки сигнализации Томагавк 9010.

Особенности эксплуатации автосигнализации TZ-9030

Распиновка сигнализации томагавк 9010 Томагавк TZ-9030 может устанавливаться на автомобили с любой коробкой передач. Не существует ограничений и на тип авто (легковая или грузовая модель). Контроль за состоянием транспортного средства осуществляется посредством подачи команд через карманный брелок. Дальность его действия — 1.2 км. Вместе с охранной системой в комплекте находятся датчики: определения температуры салона и двигателя, состояния дверей и багажника, запуска мотора.

https://youtube.com/watch?v=rGylw1deINw

Благодаря большому количеству программируемых команд, TZ-9030 позволяет определять состояние автомобиля в домашних условия. Наличие реле в конструкции двигателя позволяет дистанционно выключать мотор, что является средством борьбы против угона.

Достоинства сигнализации TZ-9020

Эта охранная система прочно укрепилась на российском рынке сигнализаций. Особую популярность она получила благодаря наличию функции блокировки реле двигателя. Это означает, что в случае угона водитель может дистанционно выключить двигатель, что предотвратит попытку несанкционированного доступа.

Автосигналка TZ-9020 популярна из-за функции блокировки реле двигателя

Также эта функция позволяет запустить двигатель, не снимая автомобиль с режима охраны. Это особенно популярно в зимнее время, а также в районах с суровым климатом. С помощью брелка можно запустить систему кондиционирования салона. Немаловажным плюсом TZ-9020 считается индивидуальный код, который выдается водителю при покупке охранной системы. Его практически невозможно подделать, так как традиционный кодграббер с ним не работает.

Аварийное выключение и постановка в положение охраны

Отключать и включать защитный режим можно даже тогда, когда брелок сломался, утерян или радиопомехи препятствуют его связи с авто.

Управление ведется при помощи клавиши «Override»

Чтобы отключить систему защиты в аварийном режиме

1. Откройте дверцу авто при помощи ключа и включите зажигание (сработает тревога).
2. Нажмите клавишу «Override» 4 раза подряд.
3. Отключите зажигание.
4. Охранный режим мгновенно отключится.
5. Нажмите любую клавишу пульта, чтобы отключить сигнал.
6. В случае неудачи, попробуйте провести процедуру еще раз.

На машине и брелоке должны быть следующие показатели:

Более подробную информацию по работе с сигнализацией томагавк, содержит инструкция по эксплуатации.

Основные функции брелока Tomahawk 9010

1. Отображение текущего времени.
2. Знак автозапуска. Осуществление автоматического запуска силового агрегата по показателям температурного сенсора.
3. Иммобилайзер. Данную функцию выполняет основной брелок, обеспечивая дополнительную защиту транспортному средству, блокируя работу двигателя в случае несанкционированного запуска. Блокировка не снимается даже в случае механического вмешательства в электросистему и отключения противоугонной системы.
4. Отображение на основном брелке показателей температурного датчика.
5. Подсветка дисплея, включаемая нажатием на любую кнопку пульта.
6. Удаленная регулировка чувствительности сенсора удара.
7. Включение охранного режима при заведенном двигателе. Данная опция пригодится водителю, который вынужден на небольшой промежуток времени покинуть автомобиль.
8. Функция «Комфорт». Позволяет отложить активацию охранного режима на 30 секунд.
9. Функция «Валет». Осуществляет переход охранной системы в сервисный режим, на время отключая все опции сигнализации. Опцию можно использовать перед техобслуживанием транспортного средства, чтобы исключить необходимость передачи пульта управления посторонним лицам.
10. Режим «Anti-Hijack». Блокирует двигатель в случае разбойного нападения и кражи авто.
11. Режим «Паника». Используется для привлечения внимания окружающих к автомобилю и отпугиванию потенциальных злоумышленников от него. По команде с брелока производится активация световых приборов, подключенных к сигнализации, а также тревожной сирены.
12. Бесшумный режим охраны. Может выключать сирену и световые сигналы автомашины, но продолжает передавать оповещения о взломе на главный пульт сигнализации.
13. Автоматическое запирание дверных замков после начала движения автомобиля.
14. Виброрежим. Функция позволяет отключаться звуковым оповещениям брелока и включаться режиму вибрации.
15. Блокировка клавиш от случайного нажатия.

Не горит светодиод встроенный в антенный блок

Tomahawk TW 9010: фото, описание

Обозначения проводов замка зажигания

Посмотрите на схему, отображенную на рисунке.

Вышесказанное не означает, что оба шнура можно соединить вместе и подключать их, используя рассмотренные здесь схемы. В схемах указан один провод (ST1), составляющий цепь питания стартера. Данный вариант подходит:

• Для всех без исключения отечественных авто;
• Для новых иномарок;
• Для иномарок до 90-91 года выпуска.

Такой вот парадокс – шнур «ST2» не предусмотрен в новых, а также в самых старых моделях.

Схема для TZ-9030

Здесь рассматривается, как подключить основной блок Tomahawk TZ-9030 к замку зажигания, чтобы пользоваться автозапуском. Конечно, после выполнения монтажа нужно произвести программирование, о чем рассказывается дальше. Если требуется использование обходчика, подключайте его к клемме главного разъема сигнализации (черно-красный шнур). Силовой разъем, в свою очередь, имеет следующую распайку.

Если говорить о модели Tomahawk TW-9010, там назначение вывода IGN3 будет другим, отличным от рассматриваемого здесь.

В «главе 1» перечислялись обозначения: IGN1, IGN2, ACC, стартерный провод (ST). Тут добавился шнур «IGN3», но он заменяет собой провод ACC. «Синий» шнур, выходящий из клеммника сигнализации, нужно соединить с контактом ACC, иначе автозапуск работать не будет. В то же время, если внести изменения в настройки, вывод IGN3 можно подключать к контакту ST2. Правда, не ясно, чем тогда «эмулировать» провод ACC.

«T-образное» соединение используют, когда подключаются ко всем проводам, кроме стартерного. А шнур «ST» требуется разрезать, чтобы соединить получившиеся концы с черно-желтыми проводами. Тот кабель, который идет к сигнализации от замка, является сигнальным (тонким).

Схема для TW-9010

Нестандартный способ коммутации стартерного тока характерен для сигнализации следующей модели: Tomahawk TW-9010. С 6-контактного силового клеммника напряжение здесь подается тогда, когда выполняется автозапуск. В остальное время стартерный провод проводит ток, даже если автосигнализация не работает или работает неправильно. В разрыв штатной проводки здесь включено блокирующее реле. Можно ли его убрать из схемы – неизвестно. Лучше, таким образом, придерживаться рекомендованного варианта.

Отметим, что сигналки Tomahawk TW-9010 и TZ-9030 могут управлять обходчиком иммобилайзера. «Минусовой» шнур обходчика соединяют с черно-красным кабелем (рисунок в начале главы). Последний предназначен затем, чтобы подключать его к контакту «IGN3», но в большинстве авто эта опция не используется.

Потенциал «массы» на черно-красном шнуре появляется до запуска стартера, что для работы обходчика как раз и требуется. А вообще, все выглядит странно: в сигналках с автозапуском чаще предусматривают отдельный выход, предназначенный только для подключения обходчика.

Брелоки для дистанционного управления

Охранная сигнализация укомплектовывается двумя брелоками разного типа. Один из них стандартный, в корпусе, защищающем от влаги, выполняет функцию запасного устройства. Второй имеет LCD дисплей, на котором отображаются иконки, указывающие на ту или иную информацию.

Он питается батарейкой, которая прослужит тем дольше, чем правильнее будет эксплуатироваться. Уровень заряда отображается индикацией в виде иконки. Данный элемент питания нужно вовремя менять.

На брелоке имеется пять кнопок, которые нажимаются по одной или при помощи комбинации. В зависимости от нажатия процессор создает команду, которую реализует основной блок устройства. Данные команды закодированы (функция антиграббера) для защиты от доступа посторонних. Когда команда будет выполнена, от основного блока на брелок идет сигнал, отображающийся на дисплее иконкой.

Читать дальше: Лампочки шкода рапид 2014

Обозначения кнопок и иконок

Расположение кнопок на основном и запасном пульте:

1. К1. Находится на основном и дополнительном коммуникаторах, на нее насено изображение ключа.
2. К2. Располагается на обоих пультах, на главном имеет иконку в виде закрытого замка, на дополнительном — открытого и закрытого замка.
3. К3. Размещена на основном и дополнительном брелоках, снабжена значком открытого багажника автомобиля.
4. К4. Расположена на обоих пультах, на ней нанесено изображение, которое означает «беззвучный режим».
5. К5. Находится только на главном брелоке, имеет маркировку в виде буквы «F» в круге.

Схема элементов управления на коммуникаторе Томагавк 9010

Описание значков и пиктограмм на брелке X5 9010:

1. Активен канал двухсторонней связи.
2. Включен автоматический запуск ДВС (двигателя внутреннего сгорания) по показаниям температурного сенсора.
3. Сигнал вызова водителя.
4. Режим «Антиограбление» включен.
5. Индикация сильного физического воздействия на кузов авто.
6. Открыт моторный отсек машины.
7. Отключен стояночный тормоз.
8. Включена тихая охрана транспортного средства или отключена сирена.
9. Центральный замок закрыт либо открыт.
10. Двери автомобиля не заперты.
11. Режим вибро для оповещения автовладельца включен.
12. Режим «Валет» включен.
13. Индикация заряда батарейки, установленной в брелоке.
14. Двигатель запущен.
15. Багажный отсек авто не заперт.
16. Индикация градусов Цельсия или Фаренгейта.
17. Табло с текущим временем.
18. Таймер для дистанционного запуска двигателя включен.
19. Функции будильника активирована.
20. Обозначение ежедневного автоматического пуска силовой установки.
21. Символ сохранения заряда батарейки в пульте.
22. Обозначение расположения в зоне видимости пульта.

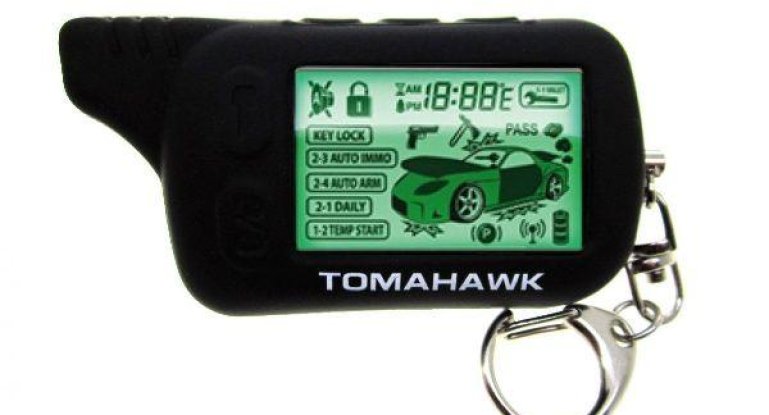

Фото дисплея брелока томагавк 9010

Инструкция по настройке брелка

Настройке подлежит только пульт с двухсторонним режимом связи и дисплеем. Брелки с дисплеем для систем 9010, 9020 и 9030, а также 7010 унифицированы.

Переключение пульта в режим информирования вибромотором производится одновременным воздействием на кнопки КН02 и КН05. Обратное переключение выполняется аналогичным способом. Регулировка громкости зуммера в пульте управления отсутствует.

Настройка часов, будильника и установка таймера

Для настройки часов в брелке необходимо:

1. Утопить и удерживать кнопку КН05 для включения режима настройки.
2. Выставить требуемое значение часов при помощи клавиш КН03 (вперед) и КН04 (назад). При удержании кнопок происходит быстрая установка значения.
3. Нажать КН05 однократно и произвести настройку минут. Выставление производится по аналогии с часами.

Настройка будильника выполняется после установки часов:

1. После того как будут выставлены минуты, следует нажать на КН05 два раза. Возможен ускоренный запуск процедуры программирования будильника одновременным нажатием на КН03 и КН05.
2. Установить значение часов для времени пробуждения.
3. Нажать на КН05 три раза.
4. Провести регулировку значения минут.
5. Нажать на КН05 четыре раза и войти в подменю включения и выключения будильника. Выбрать значение кнопками КН03 (Вкл) и КН04 (Выкл).

Установка таймера:

1. После включения или отключения будильника требуется нажать на КН05 пять раз.
2. Выставить значение часов.
3. Нажать КН05 шесть раз и настроить число минут.
4. Нажать КН05 семь раз и активировать или деактивировать запуск таймера.

Допускается настройка таймера по ступеням путем совместного использования КН04 и КН05. Кнопка КН04 удерживается и меняется число нажатий клавишей КН05.

Число нажатий КН5	Значение таймера, минуты
1	10
2	20
3	30
4	60
5	90
6	120

Элементы питания брелка и их замена

Поводом для замены элемента питания в брелках становится уменьшение радиуса действия сигнала. На основном коммуникаторе состояние батареи можно уточнить по иконке. Если на пиктограмме не осталось ни одной секции заряда или горит только одна, то остаточный заряд элемента питания мал и его требуется заменить. Срок эксплуатации батареи зависит от интенсивности применения брелка и качества самой батарейки. В среднем элемент служит 4-6 месяцев.

Главный брелок

Для замены рекомендуется использовать алкалиновые батарейки с напряжением 1,5 В и размерностью ААА. Допускается применение никель-металлогидридных аккумуляторов с аналогичными характеристиками.

Руководство по замене:

1. Сдвинуть в сторону фиксатор крышки, расположенной на тыльной стороне брелка.
2. Открыть крышку отсека, сдвинув ее по направляющим пазам.
3. Вынуть из гнезда старый элемент.
4. Нажать кнопку КН03. Нажатие требуется для разрядки конденсаторов, установленных на плате управления.
5. Установить свежий элемент питания в отсек, соблюдая полярность. Схема установки батареи нанесена на крышке или на дне отсека (место расположения зависит от года выпуска брелка).
6. Установить крышку на место, защелкнуть фиксатор.
7. Утопить кнопку КН03. Произойдет опрос состояния брелка и на экране включатся иконки.

Для продления ресурса элемента питания можно использовать режим экономии энергии. При его включении приемник коммуникатора автоматически деактивируется через две минуты после нажатия на клавишу отключения охраны. На дисплее пульта включается соответствующий предупредительный индикатор. Активация режима выполняется совместным нажатием на клавиши КН01 и КН05 до включения иконки.

Дополнительный брелок

Согласно заводскому мануалу, в дополнительном брелке используется литиевая батарейка с напряжением 3 В.

Для ее замены требуется:

1. Отвинтить саморез крепления половин корпуса.
2. Аккуратно поддеть половины и разъединить фиксаторы, расположенные по периметру.
3. Вынуть старый элемент и установить новый, соблюдая полярность.
4. Защелкнуть половины корпуса и скрутить винтом.
5. Проверить работу пульта.

Дополнительный пульт эксплуатируется реже и из-за одностороннего режима потребляет меньший ток при функционировании. Срок работы элемента питания составляет до двух-трех лет.

Томагавк 9010: автозапуск по времени, температуре двигателя

Инструкция прогрева Томагавк 9010 содержит исчерпывающую информацию о функциях и процедуре их активации, калибровки. Опция востребована среди пользователей северных регионов, где завести машину после длительного простоя на морозе проблематично. При этом настроить автозапуск помогает руководство пользователя.

Здесь указаны расшифровки опций:

• почасовой прогрев;
• запуск по температуре;
• активация зажигания с дистанционного пульта;
• ежесуточный автозавод.

Полный комплект дополнений управляется с запасного или основного брелка и позволяет комфортно применять все технологии, внедрённые в головной модуль сигнализации.

Также на страницах брошюры присутствует информация о возможных поломках системы и методах их устранения.

Вы можете скачать официальную инструкцию.

Сколько стоит датчик температуры?

При эксплуатации сигнализации возможно повреждение или отказ антенного модуля. Цена штатного датчика определяется именно по этому блоку. По причине того, что сенсор расположен внутри блока и представляет собой единое целое с корпусными панелями.

Ориентировочный разброс ценников в разных городах России отличается. Это аргументировано местными особенностями и сложностью доставки.

Где?	Цена, р
Москва	950
Санкт-Петербург	1050
Ростов	950
Самара	920
Ярославль	900
Екатеринбург	830
Челябинск	980

Стоимость дополнительного сенсора Томагавк ТВ 9010 сложно представить в одной таблице. Конечная цена зависит от конструкции и разновидности детали.

Основные функции

Особенности настройки

Чтобы сигнализация правильно работала, нужно перед настройкой отрегулировать датчики:

1. Для начала найти датчик, уже установленный в салоне (как правило, прибор располагают под передней панелью).
2. Снять сигнализацию с охранного режима. Только после этого открывается доступ к программированию.
3. В шкале чувствительности всего несколько уровней, от 0 до 10. Если установлены заводские настройки, показатель находится на четвёртом-пятом уровне.
4. Степень восприятия датчиком следует увеличивать постепенно. По мере ругелирования нужно проводить проверки того, как и при каких уровнях работают устройства.

Как настроить и перепрограммировать брелок

В соответствии с техническим мануалом настройка коммуникатора осуществляется так:

1. В брелок устанавливается рабочая батарейка.
2. Ключ помещается в замок, выполняется включение системы зажигания.
3. Кнопка «Валет» нажимается и удерживается. Пользователю нужно заранее узнать, где располагается этот элемент (обычно установщики маскируют его, обмотав изолентой).
4. Если охранный комплекс вошел в меню привязки и настройки, сирена должна издать четыре звуковых сигнала.
5. Кнопка сервисного режима обслуживания отпускается.
6. На коммуникаторе одновременно нажимаются клавиши с двумя замками и ключом. Если сирена сработает одиночным сигналом, это указывает на успешную привязку пульта. Для выхода из меню настройки пользователю нужно не предпринимать никаких действий на протяжении шести секунд.

Как настроить автозапуск

Особенности постановки двигателя на прогрев автоматически по команде:

1. На пульте необходимо «кликнуть» на клавишу со значком ключа.
2. Если старт мотора произойдет без сбоев, то сирена издаст тройной звуковой сигнал, а внешние световые устройства трижды моргнут.
3. На экране пульта появится значок с надписью «SE», а также индикатор дыма из выхлопной трубы.

Нюансы настройки автозапуска по времени:

1. Чтобы мотор стартовал через временные интервалы, по таймеру, необходимо одновременно нажать кнопки зачеркнутого рупора и ключа. Эти клавиши на пульте удерживаются в течение нескольких секунд, пока сигнализация не сработает сиреной. Успешное включение опции сопровождается появлением на брелоке значка в виде будильника.
2. Пуск силового агрегата будет осуществляться ежедневно во время, когда пользователь произвел старт.
3. Если надо настроить работу таймера, то в течение пяти секунд после включения опции надо нажать одну из кнопок пульта. Если старт производится каждый час, «кликается» клавиша с замком, 2 ч. — с ключом, 4 ч. — с открытым багажником. Для пуска мотора с временным интервалом 12 часов нажимается кнопка с индикатором в виде зачеркнутого рупора.
4. Если требуется отключить опцию, одновременно нажимаются клавиши с перечеркнутым громкоговорителем и ключом.

Старт силового агрегата по температуре производится так:

1. Включение опции осуществляется одновременным нажатием на кнопки с открытым багажным отсеком и ключом. Габаритные огни или аварийная сигнализация должны моргнуть один раз, также одиночный сигнал издаст сирена. При успешном старте на брелоке появится индикатор в виде термометра, а также отобразится температура пуска. Также коммуникатор должен воспроизвести мелодию.
2. С помощью клавиш брелока можно настроить температурный режим для пуска, он может составить от -5 до -30 градусов.
3. Чтобы отключить опцию, надо зажать и удерживать кнопки с ключом и открытым багажником. Фары автомобиля моргнут дважды.

Видео: настройка автозапуска на Томагавк 9010

Пользователь Олжас Жайлаубай снял ролик, в котором наглядно показал процесс настройки автоматического старта мотора на машине с противоугонным комплексом Томагавк.

Как сбросить настройки на заводские

Сброс или возврат к заводским параметрам позволит устранить некоторые программные неисправности в работе сигнализации Томагавк 9010.

Подробнее о том, как произвести сброс на заводские настройки Томагавк 9010:

1. В автомобиле включается система зажигания.
2. Кнопка аварийного режима обслуживания сигнализации нажимается 10 раз.
3. Система зажигания в авто отключается. Сирена должна подать десять звуковых сигналов.
4. Чтобы сбрасывать и обнулять параметры, кнопка аварийного режима «кликается» единожды.
5. На коммуникаторе нажимается кнопка со значком в виде ключа.
6. Производится включение зажигания. Внешние световые приборы должны мигнуть пять раз.

Аварийное отключение

Для аварийной деактивации охранной системы выполняются следующие действия:

1. В машине включается система зажигания. Включится сирена и аварийная сигнализация, поскольку сработает режим тревоги.
2. Кнопка сервисного режима обслуживания нажимается 4 раза.
3. Зажигание отключается. При успешной деактивации световые приборы моргнут дважды.

Аналоги антенн

Совместимость антенн можно определить по таблице:

Модель	(Подчёркнутое – полный аналог)
Томагавк Х3, Х5	X3, X5, ТВ-9020 или же TW-7010
9.9	Подойдёт 9.5
Tomahawk D-900	Можно применять антенны: D700; LR-950; TW-9010. А также Т Дабл Ю-7000 или же от ТВ 9000;
9.3 и 9.3 на 24в	Меняйте на: 9.7 CAN или 9.7
Томагавк TW-7000	ТВ-9010, TW-9000; D-900; LR-950 или же от D-700
Модель Т Дабл Ю-7010	Можно заменить LR-1010 или Т Дабл Ю-7010; А также от: ТВ-9020; X5; X3
Т Дабл Ю-7100	Используйте антенну TW-9100
Модель Т Дабл Ю-9000 и ТВ-9010	Совместимые: TW-9000 или 7000; Т Дабл Ю-9010; D-900. И ЛР-950, D-700;
Сигнализация Т Дабл Ю-9020	Подойдут следующие: TW-7010 или ЛР-1010; X5; X3
Охранная система S-700	Используйте TZ-9010 или SL-950
Модель TW-9100	ТДаблЮ-7100
Противоугонный комплекс ЛР-950	Можно заменить: D-900, TW-9000; ТВ-7000 и TW-9010 или D-700;
LR-1010	Используйте от модели TW-7010 или 9020; X5; X3.
Сигнализация SL-950	Можете приобрести антенну TZ-9010 или S-700;
Охранная система TZ-7010 и ТЗ-9020	Подойдёт TZ-7010 или TZ-9020; а также Z5; Z3; H1
Устройство TZ-9010	S-700 или же SL-950
ТЗ-9030, TZ-9030 – 24V	Подойдёт модель H2
Сигнализация Z3, Z5	Используйте: Z5; Z3; TZ-9020 и ТЗ 7010; коммутатор H1
7.1	От 7.2 CAN
7.2 CAN	Устройство от 7.1
9.5	9.9
Модель 9.7	Применяйте 9.3 – 24V или 9.3, 9.7 CAN
TW-4000	Замените на ТВ 9020 или 7010; X5; X3; LR-1010
Сигнализация 9.7 CAN	Подойдут антенны: 9.3-24, а также 9.3, брелок 9.7
Приёмник D-700	Лучшие: D-900; ЛР-950; TW-9010, ТВ-9000 или же Т Дабл Ю-7000;
Охранный комплекс G-9000, Г-9000 CAN	Взаимозаменяемые

Читать дальше: Уаз 23638 uaz pickup

Самостоятельная установка сигнализации Tomahawk TW 9010

Томагавк 9010: характеристики

Устройство Tomahawk 9010 представляет собой сложный комплекс, предназначенный для охраны машины от угона или ограбления. Сигнализация имеет показатели, превышающие характеристики аналогов конкурентов:

• дальность действия – до 1200 метров;
• питание – 12 В;
• защита от считывания сигнала – есть;
• потребление заряда при отключенном зажигании – 15 мАч;
• количество брелков – до 4 штук;
• влагозащита – капельная.

Из характеристик видно, что основным преимуществом комплекса выступает дальность действия радиопередатчика. У ближайших конкурентов заявленная дистанция не доходит и до 800 м.

Настраиваем пульт от сигнализации Tomahawk 9030

Затем ключ зажигания нужно повернуть в положение «Вкл.», после чего должно прозвучать семь сигналов сирены. Теперь систему можно перепрограммировать.

На брелке, который подлежит привязке к блоку управления надо нажать одновременно кнопки с маркировкой «открытого багажника» и «зачёркнутого рупора», о чём говорит инструкция к эксплуатации. Клавиши необходимо зажать, а после срабатывания звукового сигнала отпустить. Система подтвердит привязку нового устройства ЧИРПами (для 1-го брелока 1 писк, для 2-го — 2 и т.д.).

Система самостоятельно выйдет из режима сервисного обслуживания в течение 6 секунд после последнего выполненного действия.

Автозапуск Томагавк 9010: комбинация кнопок, дистанционный запуск двигателя с брелка

В большинстве регионов России зимой наблюдаются сильные заморозки. В подобных условиях, после длительного простоя завести двигатель проблематично. Опция автоматического запуска позволяет автомобилисту оставить машину на парковке и не беспокоиться о необходимости утреннего прогрева. Благодаря настройке режимов можно добиться нужной периодичности пуска и времени подогрева силовой установки.

Обычно с конвейера модуль настраивается на ежечасное включение и работу в течение 5 минут. На практике условия актуальны, если в боксе или на парковке имеется температура менее -25 градусов Цельсия. В более комфортных условиях, частая периодичность не нужна и пользователю предоставляется возможность определить интервал и время самостоятельно.

В заводской инструкции указывается, как включить автозапуск с брелка при использовании автоматической коробки или на МКПП.

Технические характеристики

Основные характеристики сигнализации Tomahawk TZ 9020:

• напряжение в бортовой сети авто – 12 В;
• ток в дежурном режиме – 16 мА;
• частота трансляции сигналов управления – 434 МГц;
• тип кодировки сигнала – частотная модуляция FM;
• дистанция передачи сигналов главным брелком – 1200 м;
• расстояние устойчивой обратной связи – 1200 м;
• радиус действия вспомогательного пульта – 30 м.

Указанные значения дальности приема и передачи устройств Tomahawk TZ 9020 достижимы при отсутствии помех и застройки. В городе дистанция сокращается в несколько раз.

Таблица допустимых значений силы тока.

Цепь	Сила тока, А (не более)
Включение положительного питания стартера	30
Зажигание (желтый провод)	30
Зажигание (зеленый провод)	20
Зажигание (синий провод)	20
Питание (положительный вход)	30
Управление центральным замком	15
Дополнительное реле блокировки	30
Сирена	1,5
Допканал	0,3
Внешняя световая сигнализация	7,5
Вежливая подсветка	0,3
Управление блокировкой	0,3
Деактивация штатного иммобилайзера	0,3

Видео

Программирование брелка

Автомобильная сигнализация Томагавк 9010 позволяет записать в свою память до четырех пультов, процедура настройки производится так:

1. Осуществляется включение зажигания, мотор запускать не надо.
2. Найдите клавишу аварийного режима Валет или Оверрайд. Зажмите ее.
3. Когда включится режим настройки пультов, сирена издаст четыре импульса.
4. После этого клавиша Оверрайд отпускается.
5. На брелке зажимаются клавиши открытого багажника и перечеркнутого рупора. Если «сигналка» запишет в память пульт, вы услышите сигнал. Один — для первого пульта, два — для второго и т. д.
6. Чтобы выйти из режима программирования и привязки пультов, нужно на протяжении шести секунд не трогать брелок.

Если брелок не прошел процедуру привязки, он будет удален из памяти сигнализации.

Как посмотреть температуру двигателя

На дисплее брелока Tomahawk 9010 температура движка не отображается, но сенсор в монтажной схеме присутствует. Элемент монтируется по инструкции параллельно концевому переключателю, определяющему положение крышки капота. Схема монтажа повышает риск ложных срабатываний сигнализации, поэтому при установке от вставки датчика в параллельную цепь отказываются.

Для выполнения процедуры проверки температуры двигателя необходимо подсоединить датчик к жгуту кабелей от салонной антенны. Для проведения монтажных работ потребуется приобрести температурный сенсор (с диапазоном измерения до +100…+110°С) с отверстием для крепления болтом, коммутационный кабель длиной 2-3 м, гофрированный рукав для защиты шнура и пластиковые хомуты для фиксации кабеля к штатной электропроводке автомобиля.

Кабель подсоединяется к разъему синего цвета, размещенному на процессорном блоке сигнализации. Затем шнур протягивается под панелью приборов, проходит через моторный щит и прокладывается в двигательном отсеке до места установки сенсора. Проводка защищается гофрированным чехлом, датчик крепится к картеру двигателя или головке блока болтом

При монтаже важно не раздавить корпус сенсора, поскольку внутри расположены электронные компоненты. Допускается закрепить датчик на поверхности патрубка подачи охлаждающей жидкости

Для просмотра температуры достаточно нажать на кнопку со значком машины с открытым капотом. Информация отображается на табло в поле для часов. Выяснить температуру внутри салона невозможно, поскольку охранный комплекс не приспособлен к работе с 2 сенсорами. Показания установленного термистора используются при автоматическом запуске по температуре. Устанавливая дополнительные сопротивления, владелец машины может варьировать работу датчика. За счет изменения показаний обеспечивается запуск при повышенной или пониженной температуре воздуха.

Характеристики брелока

Сигналка Томагавк ТВ 9010: цена

Заключение

При том что сегодня все чаще появляются автосигнализации с расширенными возможностями коммуникации между контролером и пользователем, сохраняется спрос на упрощенные решения. К таким и относится комплект Tomahawk TZ-9010, отзывы о котором подчеркивают легкость обращения с его инструментами и общую эргономику.

Базовые возможности соответствуют многим премиальным системам, работающим на платформе тех же модулей удаленной связи. Компенсируется же недостаток опционала тем, что модификация TZ-9010 стоит в разы дешевле.

Дистанционный запуск мотора

Видео «Тест сигнализации Томагавк 9010»

Комментарии и Отзывы
