Как устранить течь масла из-под крышки клапанов

Почему вытекает масло из-под клапанной крышки

Герметичность соединения клапанной крышки и головки блока цилиндров достигается за счет 4 элементов:

• Клапанной крышки;
• Прокладки ГБЦ;
• Масляной крышки;
• Болтов (или других элементов крепления).

Соответственно, если в какой-то области не достигается герметичность между элементами, масло начнет вытекать, и подтеки будут появляться на масляной крышке. Рассмотрим ниже типовые проблемы каждого из элементов.

Неисправности клапанной крышки

Клапанная крышка – это очень простая деталь, которая в современных автомобилях представляет собой кусок пластмассы нужной формы и нескольким отверстиями для креплений и масляной крышки. Можно выделить 2 проблемы, которые с ней возникают:

• Плавление и образование трещин из-за перегрева. Поскольку масло в головке блока цилиндров может разогреваться до температуры выше 100 градусов по Цельсию, это часто приводит к плавлению пластмассового элемента. Также на нем могут образовываться трещины, если произошел резкий перепад температуры;
• Механические повреждения. Пластмасса клапанной крышки не самая крепкая, и достаточно уронить на нее, например, свечу зажиганию, чтобы образовалась трещина, через которую будет выходить масло.

Стоит отметить, что если оригинальные металлические клапанные крышки производители автомобилей не выпускают, то на рынке можно найти «китайские». Если часто возникает проблема с образованием трещин на клапанной крышке, имеет смысл рассмотреть их к приобретению.

Пробой прокладки головки блока цилиндров

Наиболее часто вытекает масло из-под клапанной крышки из-за пробоя прокладки головки блока цилиндров. Достаточно небольшой трещины, чтобы масло начало просачиваться через герметизирующий элемент. Часто трещина появляется из-за рассыхания прокладки, резких перепадов температур, некачественного изготовления детали на заводе и по другим причинам.

На рынке можно найти прокладки головки блока цилиндров, выполненные из резины или пробкового материала. Второй вариант найти в продаже сложнее, и он более дорогой, но и более надежный.

Стоит отметить, что на некоторых автомобилях, например, на российских ВАЗ, часто вытекает масло из-под клапанной крышки даже при установке новой прокладки головки блока цилиндров взамен испортившейся. В таких ситуациях водители автомобилей ВАЗ с многолетним стажем рекомендуют устанавливать две прокладки друг на друга, а далее закрывать их клапанной крышкой.

Пробой прокладки масляной крышки

Для герметизации соединения масляной крышки с клапанной крышкой, на ней имеется также прокладка, которая должна предотвращать вытекание масла. Если часто закручивать и выкручивать крышку, со временем масляная прокладка порвется, на ней образуется трещина или возникнет другой дефект, из-за чего смазочная жидкость будет выливаться. В таком случае нужно купить новую масляную крышку на место старой.

Незатянутое крепление

Как отмечалось выше, клапанная крышка крепится к головке блока цилиндров при помощи резьбовых элементов – болтов, гаек, шпилек, втулок и так далее. Банальной причиной, которая приводит к протеканию масла из-под клапанной крышки, является плохое соединение. При установке клапанной крышки следует надежно затягивать элементы крепления.

Обратите внимание: Затягивать элементы крепления нужно надежно, но нельзя переусердствовать, иначе будет сорвана резьба

Устранение течи масла из-под крышки клапанов Шевроле Нива

На автомобиле Chevrolet Niva устанавливается конструктивно такой же мотор, как и на ВАЗ-классика, поэтому у него такие же характерные «болезни». Если масло начинает сочиться через КК, подтяжка болтов во многих случаях не помогает, нужно использовать другие методы для устранения дефекта.

Крышка клапанов Шеви Нива (ВАЗ-классика) жестяная, и под гайками ее крепления устанавливаются шайбы-пластины, они необходимы для того, чтобы металл при затяжке гаек не деформировался. Но со временем железо все равно выгибается, и поэтому между КК и головкой блока цилиндров начинает вытекать масло.

Выровнять плоскость крышки можно достаточно легко, необходимо только установить КК на ровную металлическую поверхность и все неровности аккуратно выстучать молотком.

Если на вазовском моторе Chevrolet Niva забита вентиляция картера, выравнивание поверхности крышки не поможет, необходимо проводить чистку вентиляционных каналов и патрубков. КК для этой операции снимать не нужно, сапун, который необходимо прочистить, находится с левой стороны двигателя по ходу движения авто, ниже уровня ГБЦ.

Чтобы почистить сапун, снимаем патрубок вентиляции, отворачиваем рожковым ключом гайку на 13, извлекаем устройство. Промываем сапун в керосине, протираем его чистой ветошью. Также следует очистить и посадочное место в блоке, но делать это нужно аккуратно, крайне нежелательно, чтобы грязь попала в канал системы вентиляции.

Как устранить проблему?

С тем, почему уходит жидкость из двигателя, мы разобрались, теперь поговорим о том, как решить эту проблему. ниже будут рассмотрены варианты решения самых распространенных неисправностей. Во всех этих случаях вам понадобится набор гаечных ключей и качественный герметик.

Если утечка из-под клапанной крышки

Если масло вытекло по этой причине, то проблему вполне можно решить своими силами. Такая проблема является одной из самых распространенных. Чтобы решить ее, необходимо:

1. Открыть капот и демонтировать крышку клапанную.
2. Промойте ее ацетоном или керосином, тщательно вымойте все следы потеков, чтобы можно было определить результат работы.
3. Возьмите герметик и хорошо промажьте прокладку крышки, чтобы она плотно прилегала к ней.
4. После этого монтируйте крышку на место и совершите контрольную поездку. Проверьте результат.

Протечка расходного материала из-под клапанной крышки

Если течет из-под масляного фильтра

1. Демонтируйте фильтрующий элемент, если масло вытекло из-за него.
2. Оцените визуально его состояние. Возможно, на нем видные следы механических повреждений или он пробит, в результате чего произошла утечка расходного материала.
3. Если фильтр действительно выглядит плачевно, то вам следует поменять его на новый.
4. Если же с фильтром все в порядке, то демонтируйте его и смажьте резиновую часть элемента капелькой ММ, после чего установите его на место. Затяните покрепче — обычно после этого проблема пропадает.

Утечка жидкости из масляного фильтра

Если утечка из-под трамблера

1. Откройте капот и демонтируйте крышку трамблера. Отметьте или запомните место расположения бегунка, чтобы потом правильно его выставить.
2. При помощи гаечного ключа открутите винты крепления и демонтируйте сам трамблер.
3. Возьмите герметик и промажьте место установки устройства.
4. Установите трамблер на место монтажа, выставив бегунок.

Если проблема с картером

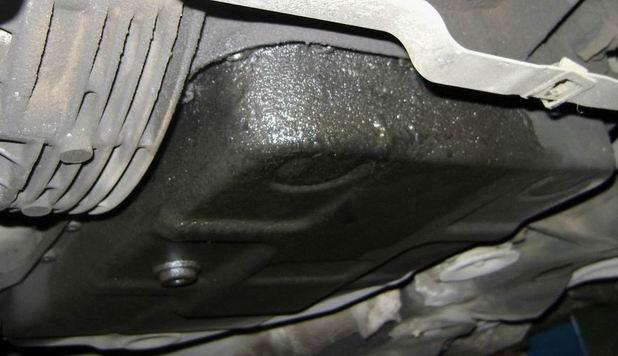

Протекающий автомобильный поддон

Иногда, если масло вытекло из двигателя по причине утечки из картера, эту проблему поможет решить установка защиты. Для этого вам потребуется:

1. Демонтировать поддон, открутив ключом винты его крепления.
2. Если на поддоне видны следует от механических повреждений, то их необходимо ликвидировать.
3. Возьмите новую прокладку поддона и промажьте ее на всякий случай герметиком.
4. Установите поддон на место, затянув все винты креплений.

Подтекает масло из-под ГБЦ – серьезная проблема

Очень неприятный момент, знакомый многим автомобилистам – это когда подтекает масло из-под ГБЦ

Многие, особенно начинающие, автовладельцы не обращают на это внимание, особенно, если подтекает всего пара капель. Тем не менее, если пустить все это дело на самотек, то безобидные «пара» капель вскоре превратятся в ручеек, а спустя некоторое время масла в двигателе и вообще не останется

Почему подтекает масло

Основная причина этого кроется в неисправности самой головки и прокладки под ней. В ГБЦ проходя каналы масляной магистрали и охлаждающей жидкости, так что если масляная магистраль повредится, то масло начнет поступать в систему охлаждения и будет подтекать из-под головки.
Такое подтекание также является свидетельством повреждения прокладки головки

Последствия могут быть самыми неприятными – по мере убывания масла будет ухудшаться смазка трущихся деталей двигателя, что очень скоро приведет к их заклиниванию.
А это уже повлечет за собой, как минимум, капитальный ремонт двигателя.

Как же быть, если из-под ГБЦ подтекает масло? Самое важное, это установить причину – ведь масло может течь из-под клапанной крышки. Как только причина подтекания масла будет установлена, нужно сразу же принять меры по ее устранению – просто вытереть масляные потеки и на этом успокоиться будет недостаточно.
Если масло подтекает из-под клапанной крышки, то, вероятнее всего, повредилась прокладка. Хотя она выполнена из качественной маслостойкой резины, тем не менее, такое иногда случается.
Если же масло подтекает непосредственно в месте соединений ГБЦ и блока, то причин здесь может быть несколько – неправильная затяжка болтов, повреждение прокладки, а также, что самое неприятное, повреждение самой головки

Хотя она выполнена из качественной маслостойкой резины, тем не менее, такое иногда случается.
Если же масло подтекает непосредственно в месте соединений ГБЦ и блока, то причин здесь может быть несколько – неправильная затяжка болтов, повреждение прокладки, а также, что самое неприятное, повреждение самой головки.

Некоторые автовладельцы, обнаружив, что подтекает масло из-под ГБЦ, не понимают всей серьезности ситуации. А недостаток масла компенсируют, периодически доливая его. Такое решение совершенно неприемлемо – ведь в самый неподходящий момент двигатель может отказать. И сказать, когда это произойдет, не сможет никто.
Но даже после устранения неисправности желательно контролировать уровень масла не только по датчику, но и проверяя его с помощью щупа. Казалось бы, безобидная капля масла, но если не принимать мер, она может привести к крупным неприятностям.
Поэтому настоятельно рекомендуется принимать меры по устранению неисправности сразу же после их обнаружения.

Причина подтекания – повреждение прокладки ГБЦ

Если Вы обнаружили, что из-под ГБЦ подтекает масло, это значит, что прокладка повреждена. Происходит это в большинстве случаев из-за неоднократных перегревов двигателя.
Результатом повреждения прокладки может стать течь масла, поступление охлаждающей жидкости в цилиндры или в масляную магистраль, попадание туда же выхлопных газов.
Ну а причина самого перегрева может быть разной – невнимательность водителя, неисправность какого-либо механизма – например, водяного насоса, термостата, радиатора – наличие протечек. В любом случае, если двигатель перегрелся – это следствие невнимательности водителя, так как можно этого и не допустить.

Однако это далеко не всегда говорит о том, что вышли из строя ГБЦ или прокладка под ней – большинство таких случаев происходит по вине неквалифицированных мастеров, которые либо плохо зачистили поверхность блока цилиндров и не удалили остатки старой прилипшей прокладки, либо попросту неправильно выполняли ремонт ГБЦ. Для устранения течи можно попробовать заново обтянуть болты по схеме, а если это не помогло, придется снова снимать головку.
Но в любом случае, если подтекает масло из-под ГБЦ, не следует закрывать глаза, это повод для серьезного беспокойства. Поэтому лучше всего сразу же отправиться на станцию техобслуживания.

Маслоотражательные колпачки

У этих деталей есть ещё одно название – сальники клапанов. Клапаны, являющиеся частью газораспределительного механизма, расположены в верхней части головки блока цилиндров. Для того чтобы масло из впускных и выпускных клапанов не попадало в камеры сгорания, служат маслосъёмные колпачки. Их изготавливают из специальной резины, но со временем она теряет свои качества. Если начал протекать хотя бы один сальник, смазка попадает в камеры, где сгорает вместе с топливом. Поскольку масло сгорает не полностью, в двигателе образуются различного рода отложения, ускоряющие его износ. Даже если смазочная смесь очень качественная, она может не справиться с таким количеством нагара. Такое явление часто наблюдается в моторах с большим пробегом. Как устранить течь масла? Только путём разбора блока головки цилиндров и замены всех колпачков новыми.

Откуда может протекать масло из ДВС

Если в ходе очередного ежедневного осмотра выяснилось, что уровень масла существенно ниже максимальной отметки, следует всерьез заняться поиском неисправности

В первую очередь, важно определить, где находится место утечки

Прежде всего целесообразно обратить внимание на доступные элементы двигателя. К одному из них относится клапанная крышка.

Из-под клапанной крышки

Нарушение герметичности клапанного механизма может повлечь за собой утечку масла из смазочной системы двигателя. Зачастую, об этой проблеме сигнализирует характерный запах гари из-под выпускного коллектора двигателя.

В данном случае нельзя с большой долей вероятности утверждать, что замена прокладки решит проблему. Появление представленной неисправности может быть связано с чрезмерным давлением в системе смазки двигателя.

Такая ситуация может быть спровоцирована, к примеру, нарушением работы так называемого, редукционного клапана.

Сальник коленвала

Если нарушение герметичности прокладки клапанной крышки можно исправить, как говориться малой кровью, то с сальником коленвала всё обстоит гораздо сложнее. Его замена в силу конструктивных особенностей двигателя потребует много времени и трудозатрат.

Что же могло послужить причиной нарушения его герметичности?

Расположим наиболее вероятные причины данной неисправности в определенной последовательности, начиная с наиболее частотной:

• выработан эксплуатационный ресурс;
• сбой в системе вентиляции картерных газов;
• бракованные комплектующие;
• недобросовестный ремонт.

Течь масла между двигателем и коробкой

Не стоит забывать, что в кожухе маховика сцепления также находится сальник, который иногда даёт о себя знать, хотя и крайне редко. Чтобы убедиться в наличии подобной неисправности придётся заглянуть под днище авто.

В данном случае машину лучше всего загнать на смотровую яму или так называемую эстакаду. О наличии утечки будет сигнализировать замасленная поверхность кожуха сцепления и корпуса КПП. Для замены сальника потребуется демонтировать КПП.

Заострим своё внимание на причинах такого неблагоприятного явления. Среди них можно отметить:

• несоответствие вязкости смазочных материалов;
• сбои в системе вентиляции картерных газов;
• потеря эластичности РТИ;
• недоброкачественные комплектующие.

Прокладка масляного фильтра

Виновником утечки масла может стать и уплотнительная манжета масляного фильтра. Так, в ходе очередной плановой замены фильтра, её могли попросту перетянуть, а это недопустимо. При таком ремонте, со временем могут появиться злополучные подтеки масла.

Стоит также упомянуть и тот факт, что после каждой замены фильтра, все сопутствующие РТИ подлежат замене. Если этого не сделать, велика вероятность того, что в скором времени на месте соединения фильтра появятся масляные образования.

Масло из системы смазки двигателя в конкретном случае может выдавливаться по причине нарушений в работе системы ВКГ.

Проблемы с картером двигателя

Частым поводом течи моторного масла может служить нарушения системы вентиляции картерных газов. В большинстве своём с подобной проблемой сталкиваются владельцы изрядно подержанных авто.

Дело в том, что по мере износа ЦПГ, отработанные газы начинают накапливаться в картере двигателя. При исправной системе вентиляции картера, излишнее давление отводилось бы во впускную магистраль двигателя. Но, случается и так, что после длительной эксплуатации, и при отсутствии должного ухода элементы системы засоряются.

Такое положение дел приводит к тому, что газам некуда деваться, и они начинают искать наиболее уязвимые места, в роли которых и выступают различные уплотнительные элементы.

Сама клапанная крышка

Как я уже указал сверху, сейчас очень много компаний делают их из пластика (из-за экономии), так вот при неосторожном обращении ее можно сломать или разбить. Банально были такие случаи когда, роняли что-то «тяжелое» и она лопалась

Тут конечно делать нечего, если есть трещина, или «слом» просто меняем саму крышку. Благо пластиковые варианты стоят не так дорого.

Также хочу вам посоветовать – если у вас такое произошло, возможно, стоит посмотреть в сторону металлического варианта, поверьте, они есть практически для любой машины.

Из личного примера – у меня была такая ситуация, знакомый купил на FORD FOCUS2, контрактный двигатель из Испании, и что вы думаете — клапанная крышка была из пластика, тогда как на наши «ФОКУСЫ» ставился металл. Зимой она у него лопнула, толи от температуры, толи сам сломал. В общем заменил на аналог, но уже металлический.

Выбор герметика

Хороший качественный герметик должен легко переносить перепады температурных режимов и взаимодействие с моторной смазкой. В продаже встречается 4 вариации герметизирующего продукта:

• мягкий;
• затвердевающий;
• аэробный;
• специальный.

Для применения на КК применяют последний вариант, несмотря на то, что по сути состав и свойства всех типов одинаковые, разница есть лишь в цвете самого вещества. Герметик должен отвечать основным требованиям:

1. Повышенная термостойкость;
2. Устойчивость к взаимодействию с рабочими агрессивными жидкостями — тосолом, растворителем, моторной смазкой, антифризом, растворителем и водой;
3. Механическая устойчивость;
4. Удобная для использования упаковка.

Лучше предварительно ознакомиться с отзывами других автовладельцев, чтобы избежать приобретения некачественного продукта. Поскольку он напрямую влияет на герметичность системы, лучше брать надежный и проверенный вариант. Среди наиболее популярных герметиков выступают:

• Dicro;
• Curil;
• DoneDeal;
• Permatex Anaerobic GM;
• Victor Reinz.

Каковы бы ни были причины течи из-под КК, необходимо оперативно удалить их и в последующем регулярно следить за своим авто. Проверка масла с помощью щупа, информация с датчика, осмотр пространства под днищем должны стать регулярными мероприятия во избежание серьезных ремонтных работ.

Материал

Устранение течи масла из-под клапанной крышки

Привет автолюбители. Сегодня рассмотрим один из вариантов устранения проблемы из-под клапанной крышки. Рассматривать будем на автомобиле, у которого это не просто проблема, а гнойная болезнь, которую обычными методами (замена прокладки) просто не устранить. И этот автомобиль Chevrolet Lacetti. В целом минусы этой болячки заключаются в утечке моторного масла (чаще всего в небольших количествах), ну и загрязнение наружных стенок двигателя. Проблема не вселенского масштаба, но тем не менее не приятная. Я и сам сталкивался с этой проблемой, когда ездил на этом автомобиле. Как бы часто я не менял прокладку, какого бы качества она не была (дорогой оригинал, дешевый аналог), результат был одинаков — течь масла. Промазка герметиком, затяжка с одинаковым усилием при помощи динамометрического ключа, во избежание перетяжки, ничего не помогало. Замена уплотнительных колец на камазовские, тоже не решало проблему. Осталось прибегнуть к механическому вмешательству.

Суть заключается в том, чтобы немного сточить втулки, которые находятся в клапанной крышке, которые по сути являются ограничителями затяжки клапанной крышки. Ознакомившись с трудами водителей, столкнувшихся с этой проблемой, я сделал вывод, что уменьшение длины втулки необходимо сделать примерно на 0,5 — 1 мм. Только необходимо стачивать выпирающие втулки. Для этой работы я применял наждачную бумагу, чтобы не переборщить с процессом. Ну а далее всё по накатанной. Нанесение высокотемпературного герметика, и затяжка в той очередности, которая указана в схеме, Конкретно по лачику пример ниже:

Тем не менее, проблема была исправлена благодаря этой не хитрой операции

Немного времени, усилий и осторожности и масло больше не будет течь через эту прокладку. Кстати оригинальную прокладку не обязательно покупать, можно смотреть и качественный аналог, как сделал я

Масло не текло 3 года, потом машину продал, но я уверен, что и сейчас там всё в порядке. На это всё. Всего хорошего.

Не забудьте подписаться и поставить лайк.

Источник

Причины течи масла

Чтобы понять, как устранить течь масла, нужно выяснить, каков источник неисправности:

• течет датчик масла,
• протекает передний или задний сальник коленвала,
• течь масла из-под клапанной крышки,
• протекает распределитель зажигания,
• течет масляный фильтр,
• неполадки вентиляции картера,
• залито слишком много масла или оно не соответствует рекомендациям производителя,
• поврежденный поддон картера,
• низкое качество моторного масла.

Рассмотрим каждую причину более подробно.

Течет датчик масла

При течи масла из этого устройства может показаться, что проблема в одном из сальников ГБЦ. Нужно внимательно осмотреть мотор, чтобы понять, что неисправен именно датчик. Устраняется проблема заменой датчика. Попытки запаять канифолью или пластиком результата не дадут.

Если протекает передний или задний сальник коленвала

Эта неисправность появляется на двигателях с пробегом от 100 000 км. Если в районе установки ремня ГРМ появилось масляное пятно, значит, протечка смазывающей жидкости возникла в переднем сальнике коленвала (ПСКВ).

Устранять неисправности данного типа необходимо сразу же. Течь масла из ПСКВ чревата попаданием жидкости на ремень газораспределительного механизма. Если это произойдет, ремень начнет проскальзывать или совсем оборвется, поршни ударят в клапаны, и они получат фатальные повреждения.

Когда бежит задний сальник коленвала (ЗСКВ), масляные потеки образуются между мотором и КПП. Смазка попадет на элементы сцепления, они будут проскальзывать. Ухудшится динамика автомобиля, начнется износ деталей.

Как устранить течь масла из уплотнителей коленвала? Нужно заменить изношенные детали новыми. Для этого придется демонтировать КПП, кардан заднего моста (на полноприводных авто), стартер и сцепление, поэтому операцию лучше поручить мастерам.

Самостоятельно замену сальников коленвала можно выполнять, если есть навыки ремонта автомобиля. Заодно можно поменять подшипники коленчатого вала, чтобы не повторять демонтаж/монтаж узлов в будущем.

Течь масла клапанной крышки

Если вы обнаружили течь масла из-под клапанной крышки, а весь мотор чистый, причиной, как правило, является разрушение прокладки под деталью. Иногда смазка течет из-за деформации или разрушения крышки.

Чтобы устранить течь масла под крышкой, нужно заменить поврежденную деталь. В крайнем случае (если нет в наличии запасной прокладки) можно приклеить крышку на автомобильный герметик. При первой же возможности этот «колхоз» желательно исправить.

Течь масла из-под трамблера

Эта неисправность чаще встречается на российских автомобилях. Как устранить течь масла из-под трамблера? Достаточно просто. Нужно снять крышку, а потом и распределитель зажигания. На стык нанесите герметик и соберите детали в штатном порядке.

Когда течет фильтр масла

Как правило, причина этой неисправности – неправильная затяжка. Операцию нужно выполнять специальным ключом, чтобы обеспечить точное усилие. Если выполнить операцию «на глазок», затяжка фильтра будет недостаточной или чрезмерной.

В первом случае достаточно докрутить деталь. Во втором случае уплотнение из резины деформируется. Придется покупать новое устройство. Иногда фильтр масла течет по причине дефекта посадочного гнезда. Можно рассверлить отверстие и вставить вкладыш.

При замене масла меняется и фильтр. При его установке резиновую прокладку смазывают маслом, чтобы при затяжке она не деформировалась. В противном случае, резина сомнется и герметичность нарушится. Чтобы устранить протечку, нужно снять устройство, смазать прокладку и закрутить фильтр обратно.

Присадка в моторное масло. Супротек Актив Стандарт

Триботехнический состав (или присадка) для восстановления и продления ресурса нефорсированных бензиновых двигателей объемом до 1,6 литра, поддержания рабочих характеристик: компрессии, мощности, приемистости, эффективного расхода топлива.

Неполадки вентиляции картера

Когда поршневые кольца и стенки цилиндра изнашиваются до определенного уровня, отработанные газы начинают прорываться в картер. Сам по себе контакт с раскаленными газами ничего хорошего смазке не приносит. Она окисляется. Но это только цветочки.

Теперь ягодки: если система вентиляции забита, расширяющиеся продукты горения выдавливает масло из картера. При такой неисправности буквально весь двигатель будет залит смазывающей жидкостью. Как правило, выдавливается еще и масляный щуп с пробкой.

Повреждения поддона

Пробои и трещины картера – одна из частых причин течи масла из двигателя. С качеством наших дорог ничего удивительного нет, что эта деталь часто получает повреждения. Нужно либо установить новый поддон, либо заварить поврежденный.
