Как убрать люфт в рулевой колонке

Проверяем люфт

Как самостоятельно устранить неисправность

Убрать люфт в рулевой рейке или червяке можно поворотом регулировочного винта, обычно он выполнен под шестигранник. Данную манипуляцию не произведешь на окончательно разбитой рейке. В этом случае придётся её менять. При своевременном устранении люфта и нормальной эксплуатации рулевой рейки хватает на 14-15 лет службы автомобиля.

Если свободный ход обнаруживается в карданчике, то устранить его можно только путем замены. Как правило, причина его износа кроется в отсутствии смазки, в качестве которой применяется солидол. Карданчик редко изнашивается, даже при плохой смазке срок его эксплуатации достаточно большой.

Также люфт может быть в сопряжении двух штанг. Чаще всего он вызван износом резинок. Для устранения такого дефекта можно попробовать прихватить их сваркой, но не переборщите – имеется ввиду именно немного прихватить.

Точечная прихватка буде при вращении очень хорошо сдерживать штанги и люфта не будет, но немаловажно и то, что такая сварка не выдержит приложенного усилия в момент аварии – соединение разрушится, и усилие на рулевое колесо не передастся. Так реализуется в этом случае принцип пассивной безопасности

Возможные причины большого люфта

Увеличение градуса свободного хода руля всегда связано с неполадками в работе связки рулевого колеса и колес. Среди основных причин можно выделить:

• стачивание зубьев шестерни рейки и износ зубчатой планки;
• выход из строя ступичного подшипника. Однако, причина будет заметна по более серьезным проблемам с управлением, нежели люфт;
• повреждение наконечников и рулевых тяг;
• ремонт ходовой части, выполненный с нарушениями технологии. Частая причина – недостаточное затягивание гайки ступичного подшипника;
• выход из строя шаровой опоры;
• несвоевременная замена масла в гидроусилителе;
• не очевидными причинами могут служить:
  • поломка или неверная настройка сцепления «червяка» и роликового механизма;
  • выход из строя оси или втулки маятникового рычага;
  • разболтанность места крепления картера.

Какие признаки поломки

Ещё до проведения диагностики можно определить наличие чрезмерного люфта по следующим побочным симптомам:

• наличие посторонних шумов в рулевом механизме, чаще всего стуков;
• ощутимая вибрация руля при движении;
• поскрипывание на определенных амплитудах поворота;
• потеря управляемости: автомобиль постоянно отклоняется от заданной траектории, несмотря на то, что руль находится в неизменном положении.

В тоже время, слишком маленький люфт (ниже стандартных параметров) может также быть признаком поломки.

Диагностика и применяемые приборы

Для точного определения величины люфта используется люфтомер. Наиболее распространенные его модели, используемые на большинстве СТО – К-524 М или ИСЛ-М. Этот прибор удобен не только из-за точности измерений, но и из-за оперативности выполнения задачи. Для установки, проведения проверки и снятия люфтомера потребуется не более 2-3 минут.

Инструкция по использованию люфтомера:

1. Запустить двигатель автомобиля на холостом ходу.
2. Выставить передние колеса параллельно продольной оси. Убедиться в исправности гидроусилителя.
3. Закрепить люфтомер на рулевом колесе.
4. Повернуть руль в одну сторону до момента получения реакции от колес, затем повторить операцию в другую сторону. При выполнении этой процедуры потребуется помощник, наблюдающий за колесами.
5. Зафиксировать показания прибора на рулевом колесе.

Симптомы неисправностей

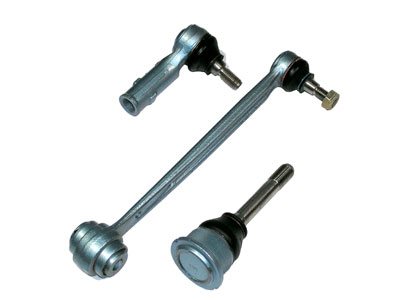

Если не обращать внимания на износ наконечников рулевых тяг, то шаровой палец разболтается и выскочит из гнезда на первом приличном ухабе. Чем это чревато, долго пояснять не нужно: колесо станет неуправляемым, а водитель потеряет контроль над машиной. Как определить, что с шарнирами возникли проблемы и требуется проверка ходовой части авто:

• первый признак – глухой частый стук при езде по мелким ухабам, особенно в поворотах;
• как правило, посторонние звуки доносятся с одной стороны, но случается и одновременный износ двух наконечников;
• увеличивается свободный ход рулевого колеса;
• преодолевая поворот на неровной дороге, можно ощутить постукивание на руле;
• на последней стадии износа наконечников автомобиль приходится буквально «ловить» на дороге, поскольку из-за люфта шаровых пальцев колеса могут отклоняться на 2–3° от прямой.

Если вы обнаружили на собственном автомобиле один из перечисленных симптомов, не следует тянуть с диагностикой. Особенно если наконечники отслужили более 40 тыс. км пробега. Для выполнения проверки потребуется смотровая канава, вывешивание автомобиля на домкрате не даст возможности раскачивать тягу в нужном направлении.

Чтобы самостоятельно проверить рулевые наконечники, воспользуйтесь пошаговой инструкцией:

1. Загоните машину ровно по центру смотровой ямы, чтобы свободно дотягиваться до шарниров. Если канава слишком узкая, автомобиль придется дважды переставлять со смещением в разные стороны.
2. Подоприте задние колеса противооткатными средствами.
3. Возьмитесь рукой за тягу максимально близко к наконечнику. Раскачивайте шарнир по направлению вверх-вниз, дабы ощутить люфт.
4. Небольшое упругое сопротивление указывает на работу пружины и отсутствие критических зазоров. Значительный люфт чувствуется сразу.
5. Поверните тягу несколько раз вокруг собственной оси. Если она подается легко, буквально болтается на шаровом пальце, наконечник следует заменить.

Для проверки целостности пыльников смотровая яма не нужна. Достаточно вывернуть колесо и приподнять машину домкратом. Дырка в резиновом чехле обнаруживается благодаря густой смазке, которая выдавливается изнутри через порыв.

Замена рулевого наконечника тоже не составляет большой проблемы, из специальных приспособлений понадобится только съемник для выталкивания шарового пальца из проушины поворотного кулака. Учтите важный нюанс: после замены тяги обязательно корректируются углы развала – схождения колес. Своими руками регулировку вам не выполнить, так что придется посетить автосервис.

В систему управления транспортной техникой входит множество элементов, каждый из которых выполняет определенные функции, например, тяги, обеспечивающие взаимосвязь между ступицами поворотных колес и рулевым механизмом. Как проверить рулевые тяги, ведь их работоспособность и эксплуатационный период зависят от множества факторов. Для начала следует разобраться с устройством детали и принципом ее функционирования.

Как определить неисправность рулевой рейки

Многих, особенно начинающих, автолюбителей интересует вопрос о том, как понять неисправность рулевой рейки? В большинстве случаев сделать это можно, непосредственно, находясь за рулем автомобиля, однако износ втулки или выработка в корпусе диагностируется только при снятии или разборке. Также выявить неисправность можно по вышеописанным признакам.

Как проверить рейку рулевую на неисправность и что делать

Диагностику неисправности рулевой рейки необходимо выполнять, основываясь на признаки которые появляются при эксплуацаии. Для начала опишем диагностику рейки с ГУР.

Гул при повороте

Если при вывернутом в крайнее (или близкое к нему) положение рулевом колесе слышен гул — значит, надо проверять состояние гидро- или электроусилителя и составляющие его рабочей системы. При этом гул может возникнуть даже в случае, если уровень жидкости будет в норме. Проверять нужно состояние лопастей насоса (зачастую со временем производительность насоса снижается), состояние его подшипников, натяжение приводного ремня.

Утечка жидкости ГУР

Регулярная утечка — повод проверить систему гидроусилителя, ее уплотнителей. В частности, если автовладелец вынужден часто доливать жидкость в расширительный бачок системы. При этом сопутствующим симптомом неисправности рулевой рейки будет утечка жидкости из магистрали. Она может стекать прямо на землю под машиной (обычно прямо под расширительным бачком) либо потеки видны на пыльниках рулевых тяг.

Зачастую при утечке жидкости в систему попадает воздух (система «завоздушивается»). Его можно видеть по бурлящей жидкости в расширительном бачке. Как указывалось выше, причиной утечки может быть ржавчина на рейке. Чтобы избавиться от нее в дальнейшем, желательно пользоваться нестандартными пластиковыми хомутами для затяжки пыльников, а их металлическими аналогами, обеспечивающими более высокий уровень герметичности.

Стук при езде в передней оси

На самом деле подобный стук может сигнализировать и о неисправности в ходовой автомобиля, поэтому необходимо выполнить дополнительную диагностику. Стук может быть как по центру так с левой с правой стороны. В лучшем случае стук может сигнализировать о порванном пыльнике тяги, в худшем — о проблемах с тягами, рычагами или другими элементами.

Чтобы точно понять из-за чего возникла такая неисправность лучше снять и разобрать рейку. Ведь самым безобидным может быть попускание регулировочной гайки или износ втулки (когда стук справа), а более серьезной проблемой является износ червячной пары.

Порванный пыльник на тяге

При проверке работоспособности рейки необходимо обратить внимание и на целостность пыльника тяги. В идеале он должен быть целым, а резина эластичной

Если он порвался, и внутрь попала грязь — его нужно обязательно заменить, добавить смазки предварительно удалив с механизмов грязь, влагу, мусор.

Рулевая рейка с электроусилителем

Для локализации неисправностей в электрической рулевой рейки необходимо выполнить проверку следующих элементов.

Разбитые втулки

Чаще всего причиной возникновения гула и/или дребезжания руля при повороте (и даже без него) становятся разбитые втулки. Соответственно, нужно выполнить демонтажные работы и проверить их состояние. Обычно восстановлению они не подлежат. Поэтому можно поступить двумя способами — поменять электроусилитель вместе с рейкой в сборе, либо же купить и использовать ремонтный комплект, состоящий в том числе и из втулок.

Заодно имеет смысл проверить состояние червячной передачи (шестерни). Она выходит из строя гораздо реже, однако, если автомобиль имеет большой пробег — обязательно стоит ее проверить.

Датчики поворота

Проверка работы датчиков крутящего момента осуществляется методом компьютерной диагностики. Тут желательно обратиться за помощью в автосервис. Но, как правило, датчики — это достаточно надежные устройства, поэтому редко выходят из строя. такой датчик начинает “глючить” если пыльник, который установлен над ним, поврежден, и во внутрь попадает влага.

Электропривод руля

В современных ВАЗах с ЭУРом, при значительном пробеге могут наблюдаются проблемы с электродвигателем. Это ощущается по увеличивающемуся усилию на рулевом колесе. Соответственно, в таком случае желательно проверить состояние щеток, подшипников и обмоток электродвигателя.

Аналогично, как и при проверке гидравлической рейки, нужно обратить внимание на состояние пыльника, наконечников, тяг

3 Поиск причины неисправности и ее устранение

Самостоятельно определить наличие люфта и его причины сможет сам автовладелец, для этой операции ему будет необходим помощник. Машину нужно установить на ровную площадку, колеса должны стоять в положении, соответствующем движению прямо вперед.

После этого один человек резко поворачивает на небольшой угол в обе стороны руль, а второй прощупывает по очереди все узлы, которые могут быть виновниками возникновения люфта.

Неисправный узел определяется сразу – по характерному сдвигу при покачивании колеса.

Ослабление затяжки гайки рулевого колеса и его последствия

Это самая «безобидная» причина появления дефекта и наиболее легко устраняемая. Необходимо снять декоративную обшивку крепления и затянуть гайку торцовым ключом нужного размера. Большинство современных автомобилей имеет в обшивке руля модуль подушки безопасности – этот механизм нужно будет предварительно демонтировать.

Износ шлиц является следствием ослабления затяжки крепления рулевого колеса, и износ элементов начинается как раз в месте соединения, точнее – проворачивания рулевого колеса. Ремонт в этом случае заключается в обязательной замене поврежденной детали.

Другие варианты поломок

Износ карданных шарниров на промежуточном валу вызывает ярко выраженный «эффект зубчатого колеса»: при вращении рулевого колеса водитель периодически ощущает его затирание (особенно заметно это на высоких скоростях) и ухудшение управляемости машиной. В этом случае необходимо провести замену всего промежуточного вала – другим путем убрать люфт не получится.

Нередко ослабевает крепление к кузову самого рулевого механизма, могут осесть резиновые прокладки в данной точке. Верное решение – немедленная подтяжка гаек либо замена изношенных деталей.

Не сулит ничего хорошего и повышенный зазор в шестернях и рейке, появляющийся вследствие повреждения поверхностей в точке их соприкосновения, как и увеличение зазора между направляющими и рейкой. В этом случае рулевая рейка или шестерни должны быть заменены.

Самый опасный случай

Износ наконечников тяг особенно опасен. Рулевая тяга работает в весьма непростых условиях, постоянно подвергается воздействию влаги и грязи, в результате чего происходит:

• значительное увеличение зазоров;
• внезапное разрушение шарового сочленения и самого наконечника;
• потеря автомобилем управления.

Замену наконечников лучше проводить в условиях автомастерской, как и любой другой ремонт ослабленных тяг, потому как работа требует наличия некоторого специализированного оборудования и инструмента.

Иногда состояние рулевого колеса не оставляет иного варианта, кроме как полностью разобрать его и заменить изношенные элементы на новые. В этом случае рекомендуется обратиться в профессиональную автомастерскую, чтобы не повредить настройки системы управления рулем.

Что такое суммарный люфт

Люфт – это свободный ход руля, его границы – момент, когда колеса автомобиля начинают поворачивать в ту или иную сторону. На практике, понять это определение можно встав напротив одного из передних колес транспортного средства, в то время как помощник, находящийся в салоне, покрутит рулевое колесо влево-вправо.

В этот момент и можно увидеть, что небольшое отклонение руля не приводит в движения колеса. Такое явление может быть вариантом нормы, так как во время свободного хода рулевого колеса в механизме управления выбираются зазоры и амплитуда движения передается на рулевые тяги. В результате такой «отсрочки» меньше изнашиваются узлы зацепления и исключается чрезмерное трение.

Другой термин, требующий разъяснения – суммарный люфт. Под ним понимается промежуток между одним крайним положением рулевого колеса, при котором начинается движение колес в одну строну, и другим, с противоположного края. Простыми словами – это промежуток в амплитуде движения руля, до момента пока автомобиль поменяет свое направление движения.

При превышении этого параметра выше установленных границ, транспортное средство начинает «вилять» по проезжей части. При этом амплитуда перемещения в поперечном направлении увеличивается и это может привести к созданию аварийной ситуации. Чем выше скорость движения, тем заметнее эффект «виляния».

В результате, водителю приходится постоянно отвлекаться на эту неисправность и терять концентрацию, крайний вариант – полная потеря управляемости автомобилем на большой скорости.

Статьи по теме

Сгорело сцепление: причины и последствия

Присадки в механическую коробку: обзор марок и сфер применения

Замена АКПП «Фольксвагена Поло»: этапы и особенности

Аварийный режим АКПП: причины появления и дальнейший ремонт

Диагностика коробки АКПП: выявляем неисправности

Ремонт АКПП «Хендай»: причины неполадок и правила устранения

Замена подшипника коробки передач в автомобиле

Замена АКПП «Вольво»: особенности процедуры

Замена вариатора «Ниссан-Жук»: когда нужна и как выполняется

Ремонт АКПП БМВ Х5: диагностика и профилактика неполадок, насколько сложен ремонт и как его избежать

Ремонт МКПП «Ауди А6»: инструкция и рекомендации

Устройство и принцип работы механической коробки передач

Ремонт коробки «Пежо»: основные проблемы и пути их решения

Тугая педаль сцепления: причины и методы устранения неполадки

Регулировка троса сцепления: последовательность действий

Признаки люфта в рулевой рейке

Возникновение люфта не определяют «на глазок», что вызывает сложности при попытках убрать неисправность. Однако заметить первые признаки его появления может только хозяин автомобиля. В этом случае вы можете наблюдать следующие симптомы, сигнализирующие о возможной проблеме:

• Хруст во время поворота колес.
• Невозможность удержания заданного направления, когда отпущен руль.
• Возникновение стука в рулевом приводе во время проезда по неровным поверхностям.
• Щелчки в рулевом колесе, когда изменяется направление движения.
• Совершение произвольных маневров, которые не зависят от положения руля.
• Вибрации во время движения.

Как убрать люфт в рулевой рейке? Нужно вовремя выявить проблему. При проведении диагностики необходимо тщательно рассмотреть механизм полностью, выявив наиболее слабые узлы. Существует большое количество факторов появления люфта, однако их все можно отнести к единой причине – неисправному взаимодействию деталей привода управления.

Это может быть:

• Излишне сильно протянутая рейка.
• Изнашивание зацепа «червяка» и зубчатой планки.
• Повреждение деталей ходовой части – ступичных подшипников, рулевых тяг, наконечников.
• Изнашивание зубцов шестерни или зубчатой рейки.
• Несвоевременность замены жидкости в гидравлике.

Для диагностирования может быть использован люфтомер – специальное устройство, с помощью которого возможно обнаружить зазор в рулевой рейке еще до проявления первых признаков неисправности. Когда показатели, показываемые прибором, выше нормы, проблему необходимо убрать. Вы сможете найти нормы люфта для транспортных средств в ПДД.

Зачастую дефект не удается выявить вовремя, что приводит к необходимости полной замены рулевого механизма. Если показатель люфта является чересчур низким, управлять авто становится менее комфортно. При наличии сильного зазора для управления автомобилем приходится «ловить» его, то есть постоянно крутить рулевое колесо

Самой грозной опасностью является риск потери контроля над машиной, поэтому убрать неисправность – задача повышенной важности.

Если люфтомер показывает небольшие отклонения от нормы, то с ними можно справиться самостоятельно. Однако конструкция отдельных моделей предполагает проведение ремонтных работ профессионалами в автомастерских.

С этим читают

12.3. Проверка рулевого управления с гидравлическим усилителем

Проверка усилия поворота рулевого колеса

Проверка уровня жидкости

Предупреждение

В гидравлический привод усилителя рулевого управления добавляйте только рекомендованную жидкость.

Прокачка гидравлической системы усилителя рулевого управления

Предупреждение

Не пускайте двигатель. Поднимите переднюю часть автомобиля и закрепите на опорах.

Проверка отсутствия утечек жидкости

Проверка давления жидкости в гидравлической системе

К чему может привести люфт в рулевом управлении

В процессе эксплуатации автомобиля, следует проводить периодическую проверку состояния рулевого управления. Ведь даже небольшой люфт в одном из соединений сильно повышает нагрузку на все управление, приводя к ускоренному износу остальных узлов. К тому же, наличие большого количества составных элементов управления приводит к тому, что колебания люфта значительно увеличиваются. К примеру, маленький люфт, составляющий всего 0,1 мм в соединении рейка-шестерня, передаваясь по цепочке, обеспечит уже достаточно сильное колебание (в несколько миллиметров) управляемых колес.

Причины неисправности рулевой рейки

Существует три основные причины по которым вы можете услышать стук в рулевой рейке. Это — износ червячной пары (распределителя), износ зубчатой части вала, выработка вала по втулке.

Так, самым нагружаемым узлом в ее конструкции является сцепление между шестерней и зубчатой основой. Соответственно, здесь со временем могут разрушиться зубья — частично и даже полностью. Это можно понять по стуку при удержании руля во время проезда по неровностям.

В случае отсутствия выработки на зубьях но небольшого люфта на штоке ситуацию можно исправить с помощью регулировочной гайки. Подтянув ее вы установите оптимальное расстояние между зубцами рейки и шестерни. Если же зубья поломаны полностью, то такая рейка подлежит замене (иногда можно заменить только шестерню).

Когда образовалась выработка во втулке. За счет коррозии, вследствие попадания влаги появляется внутри абразив, который и съедает втулку (может пластиковая либо бронзовая). Неисправность устраняется методом замены из специального ремкомплекта.

Еще одна причина поломки — износ наконечника рулевой тяги или всей тяги полностью. Случается это вследствии разрыва пыльника и вымывание смазки. Обычно эти детали ремонту не подлежат, и соответственно, их меняют на новые. Аналогично и с шаровым наконечником.

Тяга находится в пыльнике, который со временем или под воздействием внешних факторов может потерять целостность. Соответственно, в него попадает пыль, грязь, вода, что играет роль абразива. При движении абразив значительно изнашивает тягу и грязь попадает в рейку, разбивая ее.

В случае, если машина «ерзает» по дороге или руль плохо возвращается в исходное положение — значит, плохо настроена рулевая рейка (хотя возможны и другие варианты, поэтому нужна дополнительная диагностика).

Далее рассмотрим основные причины, из-за которых выходит из строя рулевая рейка с усилителями (гидравлической и электрической рулевой рейки).

Почему возникает неисправность рейки с ГУР

Причины, по которым появляются неисправности рулевой рейки с ГУР:

• Ржавление вала. Современные производители не всегда делают приводной вал рулевой рейки из качественного металла, и уж тем более не наносят на него большой антикоррозионный слой. По этой причине зачастую происходит ржавление корпуса вала, который «ходит» по сальникам. Из-за этого толщина вала уменьшается и может появиться течь жидкости гидроусилителя со всеми вытекающими последствиями. Зачастую ржавеет после длительной стоянки автомобиля, например, в осенне-зимний период.
• Износ резиновых уплотнителей системы ГУР. Это касается как непосредственно сальников и уплотнителей в рейке, так и соединений, находящихся в других частях системы, например, в районе расширительного бачка. Со временем или под воздействием механических причин (дубления, перегрева) резинотехнические изделия теряют свои свойства, из-за чего могут пропускать жидкость, и, соответственно, ее уровень в системе будет снижаться.
• Частичный выход из строя насоса ГУР. Обычно это происходит по естественным причинам (износ) или же при использовании некачественной жидкости для гидроусилителя. В частности, насос ГУР сильно изнашивается при частых значительных поворотах колес, особенно в ситуации, когда машину с вывернутыми колесами оставляют в таком положении на долгую стоянку.
• Неисправность клапанов распределителя. Это приводит к неправильному движению жидкости по системе, и соответственно, работе усилителя.
• Повреждение поршневой системы гидроцилиндра. Из-за этого не будет создаваться необходимое давление в системе.
• Ослабление или обрыв приводного ремня насоса. Если ремень оборвался полностью — то и насос работать не будет, эта поломка является критичной. Однако зачастую ремень просто растягивается (изнашивается) со временем, поэтому может проскальзывать на шкивах, из-за чего не передавать насосу необходимую для нормальной работы угловую скорость. Соответственно, насос не будет создавать необходимое давление в системе.

Ржавление рейки

Отдельно стоит остановиться на коррозии, поскольку именно по этой причине рейка рулевого чаще всего начинает скрипеть. Дело в том, что зачастую при ремонте (замене) реек в автосервисе их сотрудники фиксируют пыльники универсальными пластиковыми хомутами, поскольку их проще устанавливать. Однако пластиковые хомуты не обеспечивают должной герметичности пыльника.
