Как поменять подшипник ступицы на Ниве Шевроле своими руками?

Ступичные подшипники Нива Шевроле подвергаются большой нагрузке во время эксплуатации. Поэтому необходимо следить за их состоянием и вовремя менять детали. Иначе растет риск столкновения из-за заклинившего подшипника.

Для ремонта потребуются:

• Мощный торцевой ключ на 30.
• Съемник для пальца рулевой тяги.
• Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
• Набор накидных ключей или головок с трещоткой.
• Баллонный ключ.
• Молоток.
• Круглогубцы.
• Домкрат.
• Противооткатные упоры.
• Тиски.
• Монтировка.
• Динамометрический ключ.
• Доски или деревянный брусок.

Процесс замены делится на пять этапов:

1. Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
2. Выпрессовка старых подшипников.
3. Установка новых деталей.
4. Сборка узла и установка его на место.
5. Затяжка регулировочной гайки.

Чтобы поменять подшипники, необходимо выполнить следующие действия:

• Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
• Поддомкратить колесо.
• Открутить болты крепления колесного диска.
• Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
• Поддомкратить нижний рычаг, сжимая пружину подвески.
• Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
• Открутить и снять скобу, суппорт и тормозные колодки.
• Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
• Выкрутить руль в противоположную сторону.
• Снять датчик ABS.
• Расшплинтовать и открутить гайку рулевой тяги.
• Снять палец с помощью съемника.

• Открутить гайку ступицы.
• Демонтировать болты крепления шаровых опор.
• Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
• Демонтировать защитный экран суппорта.
• Снять тормозной диск.
• Открутить рулевую сошку.
• Зажать в тисках поворотный кулак.
• Удалить сальники монтировкой или мощной отверткой.
• Подставив оправку, выбить внешние обоймы подшипников.
• Протереть и очистить посадочное место.
• Разобрать новые подшипники.
• Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.

• Заложить смазку, заполнив ⅔ пространства обойме.
• Установить кольцо и внутреннюю обойму подшипника.
• Аккуратно запрессовать новый сальник.
• Повторить операцию монтажа для подшипника со второй стороны ступицы.
• Поставить узел на шлицы ШРУСа.
• Наживить ступичную гайку.
• Прикрутить шаровые и рулевую сошку.
• Установить защитный кожух и скобу суппорта.
• Закрутить болты крепления защитного экрана и застопорить.
• Поставить суппорт с тормозными колодками на место.
• Поддомкратить машину.
• Поставить и закрепить колесо.
• Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.

Подробное видео о замене ступичных подшипников

(как и заднего) Шевроле Нива имеет точно такую же конструкцию, как и у старых машин, а их ремонт и замена выполняются по одной и той же схеме. Первоначально следует заехать на любую автомойку, где вам должны под высоким давлением тщательно помыть всю переднюю подвеску. Для кроссоверов данный совет особенно важен.

• Перед автомашины поднимается с помощью домкрата;
• Демонтируются соответствующие колеса, колодки тормозов и суппорты;
• Шарнирный палец раскручивается и с помощью специального инструмента осуществляется его выпрессовка;
• Демонтируются болты с шарниров, гайки.
• После этого вы получаете возможность рассмотреть деталь на предмет повреждения и произвести соответствующий ремонт. Вне зависимости от того, планируется ли вы замена подшипников, вам следует поменять сальники.

Внутреннюю обойму вместе с роликами необходимо после извлечения тщательно промыть с помощью керосина. После этого, вы получите возможность визуально оценить повреждение подшипника. Стоит помнить, что замена данных деталей происходит исключительно парами.

• Отсутствует возможность регулировке люфта с помощью гайки (не помогает затяжка);
• Ролики и обоймы сильно поцарапаны;
• Обнаружен перегрев, наблюдается гул.

Выпрессовка и демонтаж старых подшипников

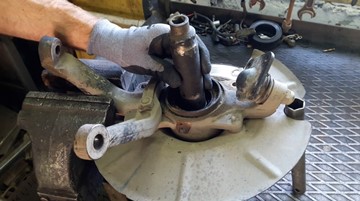

Снятый узел и поворотный кулак не нуждается в дальнейшей разборке. Единственное, что нужно выполнить – это извлечь старый сальник с помощью обычной плоской отвертки, зажав ступичный узел в тиски. Их в дальнейшем не рекомендуется использовать, устанавливают новые, как и подшипник.

Внутри кулака, расположены два конических радиально-упорных роликоподшипника. Они установлены враспор, и образуют ступичный узел.

1. Для начала демонтажа достаточно отделить крепления тормозного диска от поворотного механизма колеса.
2. Не забываем снять сальники.
3. Малая обойма внутреннего подшипника вынимается без проблем руками.

1. Далее одновременно посредством наставки из трубы надо выбить обойму наружнего роликоподшипника, как показано на фото ниже.
2. После разделения одно кольцо с сепаратором остается на ступице, а второе – внутри кулака. Старая обойма стягивается специальным съемником, оснащенным захватами.
3. Вторая часть детали выбивается из цапфы через проставку из мягкого металла в виде прутка или аккуратно отвёрткой.

1. Наставку упирают в обойму и наносят несильные удары, перемещая ее по кругу.
2. После этого из полости следует тщательно убрать старую смазку.

эгоиST Я езжу на Ford Focus ST г. Москва

Инженеры поработали на славу — 15 устройств в 1 корпусе.

Целый автомобильный бортовой компьютер с FULL HD съёмкой. Радует чёткая камера заднего вида и GPS навигатор с 32 спутниками.

Пользуюсь 6 месяцев, и уже забыл про штрафы.

Меняем подшипник полуоси Шевроле Нива

Полуось демонтирована, теперь стоит осмотреть её внимательно. Если она требует правки или на её поверхности есть трещины и механические повреждения, она подлежит замене. Также внимательно осматривается шлицевая часть полуоси. При любых повреждениях полуось придётся заменить. Если с полуосью все в порядке, меняем подшипник и стопорное кольцо:

1. Подшипник и стопорное кольцо запрессованы на полуось с термонатягом, поэтому для их удаления придётся применять болгарку и зубило. Зажимаем полуось в тиски.

Зажимаем полуось в тисках и пилим старый подшипник болгаркой.

Неприхотливость к дорожным условиям – это главное преимущество современного внедорожника серии Niva. Но даже самые качественные детали время от времени изнашиваются, требуют ремонта, либо замены. Замена подшипников Нивы Шевроле часто представляет сложности, особенно для начинающих автолюбителей. Рассмотрим способы замены подшипников Нивы, наиболее часто выходящих из строя.

Как поменять подшипник ступицы на Ниве Шевроле своими руками?

Для ремонта потребуются:

• Мощный торцевой ключ на 30.
• Съемник для пальца рулевой тяги.
• Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
• Набор накидных ключей или головок с трещоткой.
• Баллонный ключ.
• Молоток.
• Круглогубцы.
• Домкрат.
• Противооткатные упоры.
• Тиски.
• Монтировка.
• Динамометрический ключ.
• Доски или деревянный брусок.

Процесс замены делится на пять этапов:

1. Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
2. Выпрессовка старых подшипников.
3. Установка новых деталей.
4. Сборка узла и установка его на место.
5. Затяжка регулировочной гайки.

Чтобы поменять подшипники, необходимо выполнить следующие действия:

• Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
• Поддомкратить колесо.
• Открутить болты крепления колесного диска.
• Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
• Поддомкратить нижний рычаг, сжимая пружину подвески.
• Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
• Открутить и снять скобу, суппорт и тормозные колодки.
• Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
• Выкрутить руль в противоположную сторону.
• Снять датчик ABS.
• Расшплинтовать и открутить гайку рулевой тяги.
• Снять палец с помощью съемника.

• Открутить гайку ступицы.
• Демонтировать болты крепления шаровых опор.
• Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
• Демонтировать защитный экран суппорта.
• Снять тормозной диск.
• Открутить рулевую сошку.
• Зажать в тисках поворотный кулак.
• Удалить сальники монтировкой или мощной отверткой.
• Подставив оправку, выбить внешние обоймы подшипников.
• Протереть и очистить посадочное место.
• Разобрать новые подшипники.
• Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.

• Заложить смазку, заполнив ⅔ пространства обойме.
• Установить кольцо и внутреннюю обойму подшипника.
• Аккуратно запрессовать новый сальник.
• Повторить операцию монтажа для подшипника со второй стороны ступицы.
• Поставить узел на шлицы ШРУСа.
• Наживить ступичную гайку.
• Прикрутить шаровые и рулевую сошку.
• Установить защитный кожух и скобу суппорта.
• Закрутить болты крепления защитного экрана и застопорить.
• Поставить суппорт с тормозными колодками на место.
• Поддомкратить машину.
• Поставить и закрепить колесо.
• Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.

А еще интересно: Правильно прокачать тормоза шевроле нива с абс

Подробное видео о замене ступичных подшипников

Хотите доработать Ниву, но располагаете небольшим бюджетом? Тогда покажем, как переделать передние ступицы на Ниве своими руками. Потребуется:

• двухрядный подшипник от Москвича 2141 (каталожный номер: 2141-3103020), либо аналог Craft (артикул: CR4172370);
• два стопорных кольца от этого же автомобиля (номер детали 366553-15).

Берем чертежи и обращаемся за услугами к токарю. Мастер должен расточить ступицу под посадку новых подшипников, расшлифовать поворотные кулаки и изготовит детали по схеме. Кстати, некоторые владельцы Нивы 4х4 также используют ступичный подшипник AUDI 74х40х74, в этом случаи протачивается только поворотные кулаки.

После того, как детали изготовят, останется только запрессовать двухрядный подшипник и выполнить обратную сборку уже нерегулируемых ступиц. По окончанию работ гайку ступицы затягиваем уже с большим моментом «от души». Регулировка их больше не требуется, можно забыть про гул и вой во время движения!

Ключевые слова: передняя подвеска 4х4

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Каким может быть Lada Largus после рестайлинга

Сколько стоит ремонт вариатора Jatco

Официальные фото обновленной Lada 4×4 2020 года

Доработка сидений (регулировка по высоте) автомобилей Лада

Регулировка ступичного подшипника Шнивы

Для работы понадобится индикатор и динамометрический ключ.

Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

• Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
• Надеть на шпильки накидные ключи и закрепить их гайками.
• Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
• Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
• Если ход превышает 0,15 мм, отрегулировать люфт.

• Расправить поясок гайки.
• Открутить ее накидным ключом.
• Установить новую гайку и затянуть с усилием 2 кгс*м.

• Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
• Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
• Проверить люфт ступицы.
• Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
• Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

• Потуже затянуть гайку.
• Провернуть колесо на несколько оборотов.
• Проверить люфт.
• При необходимости немного ослабить или подтянуть гайку.
• Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
• Застопорить поясок гайки.

Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.

Для работы понадобится:

• Домкрат, баллонный ключ, зубило, молоток.
• Стандартный комплект отверток и ключей.
• Съемник полуоси.
• Газовая (бензиновая) горелка или муфельная печь.
• Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
• Труба диаметром 40-45 мм, длина которой превышает размер полуоси.

Замена подшипников выполняется следующим образом:

• Установить машину на ровную площадку.
• Поставить противооткатные башмаки или кирпичи под передние колеса.
• Поддомкратить машину.
• Снять колесо.
• Подставить упор под задний мост.
• Открутить крепление тормозного барабана.
• Демонтировать деталь.
• Открутить гайки, удерживающие подшипник.
• Нагрузить задний мост, опустив его на подставку.
• Выдернуть полуось при помощи съемника.
• Подвесить тормозной механизм на проволоку.
• Сбить стопорное кольцо, используя зубило, молоток и болгарку.
• Расколоть обоймы подшипника ударами зубила.
• Удалить ржавчину и грязь с посадочной поверхности.
• Поставить новый подшипник на место.
• Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
• Заменить сальник.

Сборка выполняется в последовательности, обратной разборке. Подшипник не нуждается в регулировке.

Наглядный процесс замены подшипника полуоси Нивы Шевроле

Еще одним элементом который испытывает большие нагрузки во время движения является подшипник полуоси Нива Шевроле. Которые рекомендуется менять вместе с осью.

Симптомом того что данный деталь необходимо заменить, это появление сильного шума на любой скорости, а также появление осевого и радиального люфта. Эта деталь не является дефицитом и купить можно в любом автомагазине, ее заводской артикул –2121-2403080, аналог имеет артикул – 62208-2RS, а промышленная деталь- 180508.

Чтобы произвести замену первым делом нужно снять саму ось, и проделать следующие действия:

1. Чтобы снять стопорное кольцо с подшипником, берем тиски и зажимаем в них полуось
2. Берем болгарку и подрезаем в нескольких местах стопор и подшипник, делать это нужно аккуратно чтобы не задеть полуось
3. Берем зубило и раскалываем стопорное кольцо и подшипник
4. С посадочного места кольца и подшипника убираем ржавчину и грязь
5. Берем трубу и с ее помощью запрессовываем новый подшипник на свое место, во время этих действий нельзя допустить вращение обоймы
6. Берем паяльную лампу и ей нагреваем стопорное кольцо до красного цвета и при помощи плоскогубцев устанавливаем его на свое место
7. Ждем пока полуось остынет, пока она остывает в тормозном щитке производим замену сальника

После того как все поменяли нужно проверить в заднем мосту уровень трансмиссионного масла. На этом все работы по замене можно считать завершенными. Как видите все работы можно производить самостоятельно без участия специалиста, достаточно иметь небольшие знания и стандартный набор инструментов.

Ограничение по температуре выхлопных газов

А если купить

Безусловно, что можно не мучиться, не искать детали от «Москвича», а просто пойти в магазин и купить необходимое, чтобы установить нерегулируемые ступицы на «Ниву».

Данный ступичный узел, если он покупной, должен состоять из кулаков с запрессованными подшипниками, ступиц и пыльников — каждого наименования должно быть по две штуки. Нужно знать, на сколько шлицов ступица на вашем автомобиле, чтобы при покупке новых не ошибиться. Конкретно для «Нивы» существуют комплекты, которые идут на двадцать два и на двадцать четыре шлица.

Что может отталкивать от такого варианта, так это цена. На ступичный узел она очень высокая, даже на авторынках, где цены всегда чуть ниже, чем в магазинах, например в магазинах «АвтоВАЗа», где есть детали и для автомобиля «Нива Шевроле». Нерегулируемая передняя ступица стоит там около трех тысяч рублей и выше.

Что нужно знать о признаках износа подшипника

Поломка ступицы авто, как правило, является серьёзной проблемой, игнорировать ее не стоит.

Основными причинами выхода из строя ступицы являются:

• небрежная езда по дорогам;
• многократная перегруженность авто;
• езда по песчаному грунту или «грязевые ванны»;
• частое буксование автомобиля;
• агрессивный стиль вождения с резким ускорением и торможением.

Эти причины могут оказать существенное негативное воздействие на корпус ступицы, внешнее или внутреннее кольцо подшипника. Также они являются источниками попадания внутрь механизма подшипника грязи, влаги и песка, из-за чего цапфа выходит из строя.

О выходе из строя подшипника ступицы на автомобиле «Нива-Шевроле» может свидетельствовать следующий перечень признаков:

• появление вибраций при движении, отчетливо ощущаемых на руле или кузове в целом (необходимо принять меры по замене подшипника, поскольку возможен риск его заклинивания);
• самопроизвольное изменение траектории при движении (возможно также при некорректной регулировке схода-развала);
• специфический звук, проникающий внутрь салона (иногда сопровождается хрустом, вызванным смещением роликов подшипника);
• неравномерный и интенсивный износ покрышек, обусловленный перекосом колес при вышедшем со строя подшипнике.

• появление посторонних звуков – хруста, который слышно во время движения из салона. Этот звук издают шарики, которые перемещаются в разбитых стенках подшипника.
• вибрация – предвестник заклинивания подшипника. Это очень важный признак, не заметить его довольно сложно, поскольку она ощущается по всему кузову, отдает в руль.
• автомобиль немного тянет в сторону. Это может быть вызвано необходимостью произвести развал-схождение. Но так же отклонение от курса может быть связано с тем, что подшипник немного заклинивает и он стопорит колесо.

Появление даже одного из этих признаков требует немедленной проверки и при необходимости – замены ступичного подшипника Нива Шевроле. Эта работа довольно проста, поэтому может быть выполнена даже начинающим автолюбителем.

Есть два основных признака свидетельствующих о том что необходима замена:

1. В районе ступицы появился стук и люфт
2. Появился сильный гул и скрежет в районе ступицы

Чтобы произвести замену нежно проделать следующие действия:

Если это переднее колесо то снимается передняя ступица Нива Шевроле. Для этого автомобиль нужно установить на ровную площадку и поднять домкратом со стороны замены. Затем отсоединяем колодки с суппортом. Откручиваем гайку на оси. Снимаем все запчасти с колеса. Берем моток и отсоединяем ступицу от тормозного диска.

Извлекаем подшипник. Для этого снимаем пластину и сальник с внутренней стороны. Берем тески и молоток и вынимаем внутренний подшипник
Устанавливаем новый

Замену подшипников необходимо менять сразу с обоих сторон, и неважно задние это или передние колеса. Для того чтобы не повредить корпус запрессовку нужно проводить с помощью деревянной накладки и трубы.

Собираем узел обратно

Сборку нужно производить в обратном порядке.

Износ подшипника проявляется в виде следующих симптомов:

• Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
• Стук или потрескивания в передней части машины при движении;
• Нагрев передних колес в районе оси.

1. Греются ступицы

Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются

Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

Второй вариант характерен для регулируемых ступиц. Регулировочная гайка должна затягиваться с усилием 2 кгc*м. Если закрутить ее сильнее, конические подшипники будут слишком сильно зажаты.

Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.

2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

Цены, транспондер и способы экономии

Причины и признаки выхода из строя ступицы Шевроле Нива

Поломка ступицы авто, как правило, является серьёзной проблемой, игнорировать ее не стоит.

Не отремонтированная или не поменянная вовремя ступица может стать причиной серьёзного ДТП, вследствие самозаклинивания колеса при движении авто, или из-за отрыва диска ступицы от вала.

Помимо прочего, изношенная ступица сильнее разогревается при торможении автомобиля, что отрицательно сказывается на работе тормозов авто. Бывает, что повреждения ступицы происходят постепенно и, как правило, об этом даёт знать неприятный звук, сопровождающийся вибрацией кузова или слабыми толчками.

Основными причинами выхода из строя ступицы являются:

• небрежная езда по дорогам;
• многократная перегруженность авто;
• езда по песчаному грунту или «грязевые ванны»;
• частое буксование автомобиля;
• агрессивный стиль вождения с резким ускорением и торможением.

Эти причины могут оказать существенное негативное воздействие на корпус ступицы, внешнее или внутреннее кольцо подшипника. Также они являются источниками попадания внутрь механизма подшипника грязи, влаги и песка, из-за чего цапфа выходит из строя.

Советы по замене ступицы Нивы Шевроле

При разборке передней подвески особое внимание следует обратить на повреждения механизма рычагов (деформирование деталей, разломы и разрывы в металле). Центральная гайка ступицы затянута значительным моментом. Поэтому рекомендуется использовать накидную головку с достаточной прочностью

Поэтому рекомендуется использовать накидную головку с достаточной прочностью

Центральная гайка ступицы затянута значительным моментом. Поэтому рекомендуется использовать накидную головку с достаточной прочностью.

Осмотрите каналы посадки внутренних и наружных колец, состояния рабочей поверхности роликов подшипника. Коррозия метала в виде борозд или «язв» на металле роликов или колец недопустима.

При извлечении ступицы из посадочного места требуется максимальная осторожность, чтобы случайно не извлечь хвостовик внутреннего шарнира из редукторного преобразователя, иначе это может привести к утечке смазки из моста авто. Поврежденные и негодные подшипники нужно заменить вместе с наружными кольцами. Поврежденные и негодные подшипники нужно заменить вместе с наружными кольцами

Поврежденные и негодные подшипники нужно заменить вместе с наружными кольцами.

Следом за установкой необходимо произвести регулировку зазора в подшипнике и застопорить гайку ступицы.

Если пришлось менять шаровую опору, то необходимо осуществить развал-схождение колёс.

Замена ступицы Chevrolet Niva выполняется удобнее на подъёмнике. Впрочем, осуществить работу можно и при помощи домкрата, с выполнением всех требуемых мер безопасности.

Чтобы поменять ступицу понадобятся:

• ключи «на 10», «на 13», «на 17», «на 22», «на 30»;
• тиски;
• баллонный ключ для колеса;
• отвёртка;
• съёмник для рулевого наконечника;
• молоток и зубило;
• плоскогубцы;
• смазка Литол 24;
• новая ступица.

Новая оригинальная ступица Шевроле Нива с артикулом 21230310301400 стоит 1460 рублей. Аналог от фирмы Pilenga имеет каталожный номер HBP2123, а его цена — около 1110 рублей.

Цены указаны для Москвы и области на лето 2017 года.

1

Поддомкрачиваем автомобиль. Откручиваем пять гаек крепления колеса.

2

Снимаем колесо. Снимаем декоративный колпак, расконтриваем гайку ступицы.

3

Ключом «на 30» срываем ступичную гайку.

4

Вынимаем из кронштейна резиновый держатель вместе со шлангом.

5

Ключом с головкой «на 17» отворачиваем два болта крепления суппорта, сначала внизу…

6

… затем вверху.

7

Попутно снимаем кожух.

8

Берём плоскую отвёртку и разводим тормозные колодки. Снимаем суппорт.

9

Аккуратно подвешиваем суппорт на проволоке или убираем в сторону так, чтобы он не мешал работе и не болтался на тормозном шланге.

10

Расшплинтовываем гайку пальца наружного шарнира боковой тяги и выворачиваем её.

11

Берём молоток и пытаемся выбить палец шарнира.

12

Если не получается молотком, применяем съёмник.

13

Устанавливаем его и…

14

… выпрессовываем палец шарнира из бобышки поворотного рычага.

16

Ключом «на 22» откручиваем гайку пальца крепления шарнира, сначала вверху…

18

… затем внизу.

19

С помощью молотка выбиваем наконечник шарнира.

20

Вынимаем поворотный кулак в сборе.

21

Используя подходящую оправку, выпрессовываем ступицу из внутренних колец подшипников.

22

Результат поломки ступицы на лицо.

23

Смазываем поверхность крепления тормозного диска, соприкасающуюся со ступицей.

24

Устанавливаем новую ступицу на тормозной диск.

25

Устанавливаем через один и забиваем болты, скрепляющие тормозной диск и ступицу. Закручиваем их.

Какие лучше выбрать для Шеви Нивы?

Детали переднего привода для Шнивы выпускают десятки фирм. Продукция отличается ценами, качеством, допустимыми нагрузками сроком службы. В стандартной комплектации внедорожника стоят регулируемые ступичные узлы, момент затяжки которых нужно контролировать через 2-3 тысячи километров пробега. Для тех, кто ценит надежность и не готов к проведению регулярного техобслуживания, производители представили нерегулируемые (необслуживаемые) ступицы колес. Они отличаются следующими показателями:

• Исключается возможность износа посадочного места подшипника в поворотном кулаке.
• Узел не требует смазки и регулировки в течении всего срока службы.
• Несъемная конструкция подшипников исключает их проворачивание.
• Увеличенный срок службы узла.
• Сниженные показатели трения за счет использования шариковых подшипников.

Нерегулируемая ступица имеет усиленное сечение, что предотвращает ее деформацию под воздействием ударных нагрузок

Это очень важно при регулярном передвижении по бездорожью или разбитым асфальтовым дорогам

Детали с каталожным номером 2123-3103014 и 21230-3103014 выпускаются следующими предприятиями: IVECO, SKF, Лидер, GM-Avtovaz, ВолгаАвтоПром и другие компании. Стоимость детали зависит от производителя и конструкции (регулируемая и нерегулируемая). Цена изделий составляет 1000-6000 рублей. Можно встретить и более дорогие узлы, в комплект которых входят тормозные диски.

Максимальный пробег нерегулируемых ступиц ИВЕКО составляет 100-120 тысяч километров. Регулируемые служат меньше и их долговечность зависит от периодичности, правильности обслуживания, качества смазки и производителя.

Замена ступичного подшипника

Для работы понадобится индикатор и динамометрический ключ.

Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

• Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
• Надеть на шпильки накидные ключи и закрепить их гайками.
• Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
• Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
• Если ход превышает 0,15 мм, отрегулировать люфт.

Регулировка выполняется следующим образом:

• Расправить поясок гайки.
• Открутить ее накидным ключом.
• Установить новую гайку и затянуть с усилием 2 кгс*м.

• Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
• Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
• Проверить люфт ступицы.
• Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
• Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

• Потуже затянуть гайку.
• Провернуть колесо на несколько оборотов.
• Проверить люфт.
• При необходимости немного ослабить или подтянуть гайку.
• Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
• Застопорить поясок гайки.

Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.

А еще интересно: Тормозные колодки на ВАЗ 21214: выбор и замена

Для работы понадобится:

• Домкрат, баллонный ключ, зубило, молоток.
• Стандартный комплект отверток и ключей.
• Съемник полуоси.
• Газовая (бензиновая) горелка или муфельная печь.
• Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
• Труба диаметром 40-45 мм, длина которой превышает размер полуоси.

Замена подшипников выполняется следующим образом:

• Установить машину на ровную площадку.
• Поставить противооткатные башмаки или кирпичи под передние колеса.
• Поддомкратить машину.
• Снять колесо.
• Подставить упор под задний мост.
• Открутить крепление тормозного барабана.
• Демонтировать деталь.
• Открутить гайки, удерживающие подшипник.
• Нагрузить задний мост, опустив его на подставку.
• Выдернуть полуось при помощи съемника.
• Подвесить тормозной механизм на проволоку.
• Сбить стопорное кольцо, используя зубило, молоток и болгарку.
• Расколоть обоймы подшипника ударами зубила.
• Удалить ржавчину и грязь с посадочной поверхности.
• Поставить новый подшипник на место.
• Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
• Заменить сальник.

Сборка выполняется в последовательности, обратной разборке. Подшипник не нуждается в регулировке.

Наглядный процесс замены подшипника полуоси Нивы Шевроле

• Вывесить и открутить колесо;
• Посредством зубила сбить колпак со ступицы;

• С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;

• Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;

• Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).

Далее последовательно вытаскивают колечко с сепаратором в составе внутреннего кольца. Схожим образом вынимаются составляющие подшипника изнутри.

Обратите внимание на сторону наружного подшипника и извлеките оттуда наружное кольцо пробойником. Такие же манипуляции характерны для противоположного наружного кольца

Разборка окончена. Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом. Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов.Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр.

Особенности конструкции

Конструктивно, ступица соединяет колесо и приводной вал. Она состоит из двух подшипников, основное предназначение которых сделать вращение плавным. Основное преимущество данной конструкции проявляется в том, что в данном механизме можно регулировать зазор люфта.

Но в процессе эксплуатации автомобиля выработка происходит выработка деталей. Зазор увеличивается и колесо начинает сильно колебаться. Простыми словами, происходит его перекос относительно оси, что приводит к износу резины. В данном случае никакая регулировка уже не поможет, остается только поменять неисправные детали на новые.
