Карта монтажа сигнализации starline (инструкция по эксплуатации)

Старлайн

Российская впервые вышла на рынки в 1988 году, занимаясь на тот момент декодерами PAL и дистанционными пультами для телевизоров. В 1991 году конструкторское бюро предприятия создало первую в России автосигнализацию с дистанционным инфракрасным управлением. С тех пор системы безопасности для автомобилей стали одним из основных направлений деятельности компании и продвигаются на российские и международные рынки под брендом StarLine.

На сегодняшний день в составе холдинга «УльтраСтар» выделена как отдельное подразделение с собственным направлением деятельности и научно-производственным комплексом. Производственные мощности располагаются в Ленинградской области и производят более одного миллиона автосигнализаций в год. Особенно активно торговая марка StarLine продвигается с 2000 года.

В основном компания специализируется на создании и производстве автомобильных сигнализаций StarLine с диалоговым способом управления и обратной связью. На Международном Московском автосалоне 2010 компания объявила о появлении совершенно новой концепции противоугонных устройств – «StarLine Победит».

Концепция базируется на идее автосигнализации нового поколения с уникальной программной архитектурой и гибкой модификацией любого элемента системы. Технологическое и программное содержание полностью гармонирует с дизайнерскими решениями – брелки новых устройств отличаются от предыдущих моделей округлыми, эргономичными очертаниями, не нарушаемыми антенной, которая имеет скрытое расположение.

Использование систем «StarLine Победит» исключает возможность электронного взлома, которому эффективно препятствует усовершенствованный диалоговый код, а также уникальный запатентованный метод прыгающих частот.

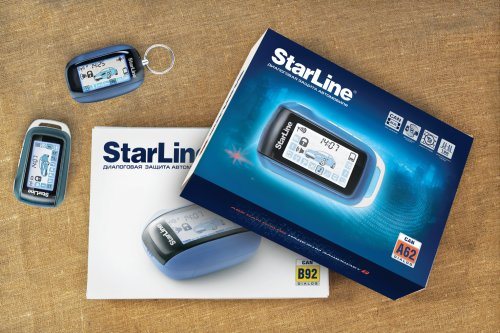

К новому поколению относятся модели A62/A92 и B62/B92. Кроме автосигнализаций, компания производит иммобилайзеры, маяки, GSM GPS модули, комплексное применение которых обеспечивает надежную защиту автомобиля. Кроме того, владельцы автосигнализаций StarLine могут пользоваться системой спутникового мониторинга автомобиля starline-online.

Компания StarLine настолько уверена в криптостойкости своих автосигнализаций, что готова предоставить дополнительную гарантию автовладельцу в сумме 50000 рублей в случае угона автомобиля, оборудованного охранной системой «StarLine Победит».

Все противоугонные комплексы StarLine проходят обязательное тестирование в присутствии независимых наблюдателей, климатические и полевые испытания. Уникальные технические и программные разработки защищены патентами и авторскими свидетельствами РФ.

Руководство компании уделяет большое внимание не только развитию дилерской сети (более 120 представителей во всех регионах страны), но и обучению профессиональных установщиков комплексов StarLine. В 2011 году массовым тиражом был выпущен учебник для специалистов «АЗБУКА установщика»

Компания StarLine ежегодно участвует в крупных международных специализированных форумах, конференциях, автосалонах, получает заслуженные дипломы и награды, проводит собственные конкурсы. Темпы производства постоянно наращиваются, помогая многочисленным автовладельцам на практике реализовать девиз .

Распиновка

Для подключения всех компонентов к микропроцессорному модулю противоугонной установки надо учитывать распиновку устройства:

1. Проводник черного цвета — это масса либо заземление. Его нужно соединить с кузовом автомобиля. Можно выбрать один из болтов, зафиксированных на корпусе транспортного средства.
2. Короткая петля кабеля, выполненная в черном цвете — трансмиссия. Если машина оборудована автоматической КПП, то этот элемент трогать не нужно. Когда в автомобиле установлена МКПП, петлю надо разрезать.
3. Контакты черно-зеленого и желто-зеленого цвета необходимы для соединения со световыми индикаторами поворотных огней.
4. Проводник серого цвета предназначен для подключения сирены.
5. Черно-синий контакт используется для соединения с концевыми выключателями на дверях авто.
6. Серо-оранжевый проводник предназначен для соединения с концевиком, установленным на капоте. К этому контакту допускается подключение температурного контроллера силового агрегата.
7. Проводник бело-оранжевого цвета используется для соединения с концевым переключателем, установленным на двери багажного отсека.
8. Розовый контакт на микропроцессорном модуле необходим для подключения к отрицательному выводу обходчика блокиратора ДВС. Если машина не оборудована иммобилайзером, то этот элемент трогать не нужно.
9. Черно-серый контакт представляет собой линию по контролю сигналов генераторного устройства. Его подключение необходимо, если в автомобиле будет реализована опция дистанционного пуска двигателя.
10. Сиренево-оранжевый кабель соединяется с рычагом стояночного тормоза. Этот контакт также надо подключить при использовании опции автозапуска силового агрегата.

Распиновка шестиконтактного разъема

Особенности распиновки шестиконтактного разъема рассмотрены на примере модели Старлайн А91:

1. Проводник красного цвета представляет собой положительный 12-вольтный контакт. Может иметь розовый оттенок для соединения с центральным замком авто.
2. Желтый контакт (IGN1) используется для поддержания системы зажигания. Реализуется в авто с автозапуском ДВС.
3. Синий контакт при подключении трогать не нужно, он не используется.
4. Толстый желто-черный проводник идет на стартерный узел. Для его подключения необходимо разрезать кабель красного цвета выключателя зажигания.
5. Тонкий проводник желто-черного цвета идет непосредственно на замок. Для соединения нужно разрезать красный кабель.
6. Зеленый контакт трогать не надо, он не используется.

Особенности распиновки выключателя зажигания

Подключение:

• контакт голубого цвета представляет собой положительный двенадцативольтный выход микрика контроллера устанавливающегося ключа;
• черный проводник — когда двери не заперты, в системе образуется отрицательный сигнал;
• контакт красного цвета — положительный двенадцативольтный выход для подключения к стартерному устройству;
• выход черно-синего цвета — 12-вольтный контакт после активированного зажигания;
• зеленый контакт обеспечивает подачу двенадцативольтного напряжения при установленном ключе в замок;
• выход белого цвета — положительный импульс на 12 вольт для подключения к диодному элементу;
• розовый проводник представляет собой плюсовой контакт, идущий от аккумуляторной батареи.

Подключение центрального замка

Особенности распиновки:

• контакт синего цвета должен быть соединен с белым проводником ЦЗ;
• зеленый кабель соединяется с коричневым выходом;
• на дверь водителя необходимо поставить активатор.

Распиновка концевых переключателей на дверях

Подключение:

• сине-белый проводник идет к двери водителя;
• на дверной замок переднего пассажира идет контакт коричневого цвета;
• к двери заднего пассажира слева идет черно-белый проводник;
• к задней двери, установленной справа, идет контакт бело-красного цвета.

Видео «Установка противоугонной системы Starline»

Обзор сигнализации Starline: виды, функции и установка — дается в следующем ролике (автор видео – ORJEUNESSE).

Автомобильные сигнализации StarLine – современный охранный комплекс. В зависимости от модели они снабжаются автозапуском двигателя, диалоговым кодом радиоуправления и точки защиты в большем количестве. Система не поддается интеллектуальному взлому, что делает ее максимально надежной. Установка выполняется с легкостью, если используется карта монтажа сигнализацииStarLineи имеются минимальные навыки.

Дополнительно доступна установка модуля для обхода штатного иммобилайзера. Также выполняется подключение сирены. Эти детали могут поставляться в комплекте автосигнализации. Выполняя подключение, нужно подключить все точки, подлежащие защите. Применяя монтажные карты производителя, охранный комплекс СтарЛайн будет оптимально выполнять свои функции после установки.

Процедура монтажа автосигнализации StarLine является сложным и трудоемким процессом. Дабы облегчить его стоит использовать официальную карту от производителя. Специалисты утверждают, что она имеет некоторые недочеты, которые придется предусматривать. Их исправление зависит от конкретной ситуации. Автомобилистам стоит подбирать схемы, подходящие для конкретной модели автомобиля.

Найти их можно на официальном сайте компании StarLine или в других источниках. Также они имеются в каждом комплекте с сигнализацией. Сигнализация и дополнительные устройства поставляются в коробке с комплектующими деталями.

Типовая схема подключения Starline a91 dialog

Процесс установки автосигнализации можно производить в гараже или на улице, если это позволяют погодные условия.
Производится разборка салона.

Устанавливается блок ВСМ.

Монтаж сигнализации недоступен без распиновки блока ВСМ.

В местах подключения проводов сигнализации со штатной проводкой может произойти окисление. Все скрутки нужно тщательно пропаять. Это позволит избежать проблем с эксплуатации, возникающих при некачественном монтаже.

Для изоляции контактов используется газовый паяльник, припой и флюс.
Устанавливается центральный блок охранной системы.

По окончанию работ производиться программирование нескольких параметров охранного комплекса. Для этого используется схема, соответствующая марке и модели автомобиля. Во время работы не стоит спешить, дабы не допустить серьезных ошибок.
Используя монтажные карты производителя StarLine, установка автосигнализации на автомобиль будет произведена качественно. Самостоятельное произведение позволит подключить все точки и изолировать контакты тщательно. Мастера в автосалонах нередко допускают ошибки, выполняя работу в спешке. Собственноручное подключение сигнализации позволит немало сэкономить.

Проводка замка зажигания

Допустим, скачали файл, где указаны точки подключения для автомобилей Lifan. В файле содержится схема подключения одной сигнализации – E90. Зная об этом, можно «расшифровать», за что отвечают провода в замке зажигания:

Lifan Solano, установка E90

Напряжение на «зеленом проводе» остается все время, пока зажигание включено. При работе стартера оно остается тоже. Это верно для сигналки E90, хотя назначение «зеленого провода» в ней может программироваться.

Lifan Solano, настройка сигнализации

Если бы речь шла о другой системе, например о B9, тогда карту монтажа вы расшифровали бы так: напряжение на «бело-желтом кабеле» при срабатывании стартера пропадает. А вообще проще пользоваться шпаргалкой:

• Зеленый шнур в сигналках до A91 включительно – поддержка питания аксессуаров (напряжение «пропадает»);
• Зеленый шнур в сигнализации A92, A94, E90 – напряжение остается тогда, когда оно есть на шнуре зажигания (желтый), если только не была сделана дополнительная настройка.
• Синий кабель, все модели Starline – программируется, по умолчанию задано значение «питание аксессуаров».

Назначение других проводов, которые могут перечислять в схемах, распознать легко: желтый – зажигание, черно-желтый – выход на стартер, красный – получает напряжение все время.

Великолепная динамика.

Renault Sandero карты монтажа сигнализации StarLine

4   Renault Sandero 2014-2017 (Ключ, МКПП) установка охранно-телематического комплекса StarLine A96 +iKey карта монтажа файл конфигурации

5   Renault Sandero 2014-2017 (Ключ, АКПП) установка охранно-телематического комплекса StarLine A96 +iKey карта монтажа файл конфигурации

8   Renault Sandero 2014-2017 (Ключ, МКПП) установка охранно-телематического комплекса StarLine E96 +iKey карта монтажа файл конфигурации

9   Renault Sandero 2014-2017 (Ключ, АКПП) установка охранно-телематического комплекса StarLine E96 +iKey карта монтажа файл конфигурации

12   Renault Sandero 2014-2017 (Ключ, МКПП) установка охранно-телематического комплекса StarLine M96 +iKey карта монтажа файл конфигурации

13   Renault Sandero 2014-2017 (Ключ, МКПП) установка охранно-телематического комплекса StarLine S96 +iKey карта монтажа файл конфигурации

14   Renault Sandero 2014-2017 (Ключ, АКПП) установка охранно-телематического комплекса StarLine S96 +iKey карта монтажа файл конфигурации

16   Renault Sandero 2019 (Ключ, АКПП) установка охранно-телематического комплекса StarLine A96 +iKey карта монтажа файл конфигурации

18   Renault Sandero 2019 (Ключ, МКПП) установка охранно-телематического комплекса StarLine E96 +iKey карта монтажа файл конфигурации

19   Renault Sandero 2019 (Ключ, АКПП) установка охранно-телематического комплекса StarLine E96 +iKey карта монтажа файл конфигурации

20   Renault Sandero 2019 (Ключ, МКПП) установка охранно-телематического комплекса StarLine S96 +iKey карта монтажа файл конфигурации

Как настроить автозапуск

Автозапуск сигнализации совершается профессиональным мастером во время установки с использованием pin-кода. Начальная память брелка при этом сохраняется вместе с прочими настройками производителя, они при необходимости сбрасываются отдельно. Для подготовки к автозапуску стоит придерживаться следующего руководства:

1. Перевести в нейтральное положение рычаг управления механической трансмиссией.
2. Завести двигатель и вынуть ключ из замка, оставив мотор заведенным.
3. Активировать ручной тормоз, а все двери, капот и багажник закрыть.
4. После можно устанавливать автозапуск по заданным параметрам.

По карте монтажа Starline удобно установить автозапуск по значению температуры или времени, а также просто автоматическую активацию через сам брелок.

С брелка

Инструкция по эксплуатации сигнализации с помощью устройства содержит в себе минимум действий. Для начала следует активировать 1 кнопку на 3 секунды, а после сигнала быстро нажать на клавишу 3. Должно произойти включение мотора автомобиля. Чтобы деактивировать его, надо одновременно нажать обозначения «открытый замок» и «*».

По температуре

Запуск по параметрам температуры для автомобильной сигнализации «Старлайн» происходит по похожей схеме. Стоит нажать «*», чтобы пейджер подал сигнал и начал мигать значок термометра в нижней части экрана. Дальше опять нужно выбрать «*», переместить курсор к третьему слева значку, затем нажать клавишу 1 и активировать опцию. Теперь вместо часов будет показано значение температуры, при которой будет включаться брелок.

По времени

Настройка автосигнализации Starline по времени делается еще проще. Нужно нажать на кнопку 2, и когда машина мигнет поворотными огнями, прозвучит сигнал. Через указанный интервал времени (выше рассмотренная регулировка часов, будильника и таймера) будет происходить автозапуск двигателя.

Почему не программируется

О подключении датчиков дверей

У любой сигналки есть вход, предназначенный для подключения концевиков дверей. Обычно сам провод соединяют с лампой плафона – контакт лампы при открытых дверях получает потенциал «0 Вольт»:

Проблема в том, что в большинстве автомобилей есть опция «вежливой подсветки». После закрытия всех дверей лампа не отключается сразу, что ведет к ложным срабатываниям сигналки.

Казалось бы, в таблице настроек должны указывать, включать или нет задержку опроса датчиков. Опция, о которой шла речь, предусмотрена в любой стандартной сигнализации. Но карты монтажа из архива Старлайн устроены по-другому: рекомендуют подключаться не к лампе, а напрямую к концевикам. При этом используются диоды.

«Вежливая подсветка» в данном случае на корректность работы не влияет.

Суть в том, что на схеме указан самый надежный вариант подключения. Чем можно воспользоваться, и успешно.

Учимся управлять центральным замком

Известно, как выглядит распайка клеммника ЦЗ для каждой сигнализации Starline:

Подключение ЦЗ, разные модели

Желто-синий и черно-белый провода получают потенциал «0 Вольт». Время срабатывания – 1 секунда. А теперь посмотрим, как нужно управлять ЦЗ в разных автомобилях Lifan:

Подключение ЦЗ в Solano и Smily

В седане Solano будет две точки монтажа. В автомобиле Smily число точек подключения тоже равно двум, но схема выглядит сложнее.

Проанализируем, что показано на нижней схеме. Если красный шнур соединить с «массой», замки закроются. Но если потенциал станет «плавающим», они откроются, и дальше напряжение на входе «ВСМ» не изменится. Управление здесь ведется по одному проводу.

Карта установки, как видите, содержит все сведения, необходимые для подключения любой автомобильной сигнализации.

ВОПРОСЫ И ОТВЕТЫ

Вопрос: Где я могу заказать муляжи упаковок охранно-телематических комплексов, подставки под брелоки, листовки с описанием преимуществ комплексов и другую рекламную продукцию StarLine для размещения в своем торговом зале?

Ответ: Все материалы для оформления вашего сайта можно скачать здесь:

Фотографии брелоковФотографии упаковок оборудования StarLineИконкиВидеороликиБаннеры

Вопрос: Я не знаю, когда смогу оформить витрину в соответствии с рекомендациями StarLine. Могу ли я отправить свое согласие на участие в программе «Авторизация StarLine» без предоставления фото витрины?

Ответ: Да, конечно. В этом случае вы получаете базовые преимущества для участников программы «Авторизация StarLine» (смотрим описание выше). Если вы хотите получить расширенные возможности программ и дополнительные заказы от владельцев, которые узнают о вас через сайт starline.ru, то рекомендуем приложить и фотографию оформленной витрины.

Вопрос: Если я не успею предоставить подтверждение на продление участия моей компании в программе «Авторизация StarLine» до 30 марта 2021 года, то смогу ли я это сделать позже?

Рекомендации по прокладке и подключению проводов

При подключении противоугонной установки Starline укладку проводки необходимо осуществлять подальше от источников электрических помех. Речь идет о высоковольтных проводах, катушке зажигания и прочих компонентах. Учтите — проводка не должна соприкасаться с движущимися частями транспортного средства, а именно рулевыми тягами, педалями и т.д. Установка соединений проводки согласно карте подключения должна осуществляться при отключенном аккумуляторе (автор видео — Автоэлектрик Сергей Зайцев).

В том случае, если транспортное средство оснащено воздушной подушкой либо закодированным приемником, при выключении питания необходимо руководствоваться сервисным мануалом к авто. Установка всех без исключения неразъемных соединений должна производиться с применением пайки — все соединения после подключения необходимо максимально заизолировать.

Что касается центрального блока сигнализации Starline, то здесь также нужно учесть несколько советов. Монтаж блока с прочими элементами должен производиться с основной проводке только после того, как будет завершена укладка кабелей. Подключение каждой отдельной модели сигнализации Starline производится в соответствии с картой и сервисным мануалом. Перед установкой изучите внимательно инструкцию!

Блог им. sancta → Изготовление прокладки (мой опыт)

Советы по установке компонентов автосигнализации

Схема, как правильно подсоединить детектор удара

Ниже мы дадим рекомендации касательно установки и монтажа основных компонентов сигнализации Starline в соответствии со схемой. Сразу же необходимо оговориться, что схема и карта монтажа может различаться в зависимости от модели.

Ниже приведены рекомендации на основе модели сигнализации Starline Twage A6:

1. Модуль приемопередатчика. Этот компонент с антенной нужно включить в пятиконтактный выход, установленный в центральном блоке под открывающейся крышкой. Монтаж производится с применением провода, который входит в комплект противоугонной системы.
2. Монтаж двухуровневого детектора удара производится с применением четырехпроводного кабеля к блоку управления системой. При выполнении работ своими руками необходимо правильно настроить регулятор, чтобы звук сирены не срабатывал просто так. Чувствительность регулятора, определяющая включение звука, настраивается с помощью потенциометров на корпусе регулятора.
3. Световой индикатор. Этот компонент в соответствии со схемой необходимо включить в двухконтактный выход. Данный выход находится на блоке управления. Диодный индикатор мигает всегда, когда включена сигнализация и перестает работать после ее отключения. Саму же лампочку желательно вывести на лобовое стекло — таким образом, даже будучи на расстоянии от своего транспортного средства, водитель всегда будет знать, активирована ли система или нет.
4. Кнопка Valet. Подсоединяется аналогичным образом. Кнопку Calet от сигнализации Starline необходимо установить так, чтобы до нее не мог добраться злоумышленник в случае взлома транспортного средства. Аналогичная рекомендация касается и кнопки активации режима антиограбления — она также подсоединяется к блоку управления и устанавливается в салоне.
5. Внешняя цепь блокировки мотора. Этот вариант блокировки силового агрегата значительно увеличивает противоугонные характеристики системы в целом, поскольку в случае взлома злоумышленник столкнется с серьезной проблемой. Чтобы правильно управлять элементом, его необходимо подключить к черно-желтому кабелю системы, но перед этим запрограммировать на НР тип разъема. Данный шаг необходимо осуществлять в соответствии со схемой и инструкцией по установке и эксплуатации сигнализации Starline.
6. Подключение системы к оптике, т.е. ближнему свету фар. Чтобы осуществить такое подключение, необходимо дополнительный канал, в нашем случае третий, маркирующийся желто-красным кабелем, подсоединить в соответствии со схемой. Длительность сигнала может быть настроена на десять либо тридцать секунд либо же до выключения импульса пультом ДУ. Помните о том, что слишком долгая по времени «световая дорожка» может привести к разряду аккумуляторной батареи.
7. Блок управления, как правило, монтируется за вещевым ящиком либо под центральной консолью напротив водительского сиденья. В подкапотное пространство этот элемент лучше не монтировать, поскольку в нем есть множество датчиков и электронных устройств, которые будут препятствовать цифровому сигналу. Монтаж блока производится на болты, идущие в комплекте, либо стяжки.
8. Сирена. Что касается сирены, то это один из основных элементов, ведь именно она предупреждает водителя звуком о возможном проникновении в машину. Установка сирены со звуком производится в недоступном для потенциального преступника месте, поэтому ее монтируют в моторном отсеке. Чтобы звук всегда был громким, на сирену не должна воздействовать влага или высокие температуры. При влиянии внешних воздействий качество звука может быть значительно снижено, учитывайте это. Концевой выключатель капота следует разместить на металлической поверхности, которая надежно соприкасается с кузовом.
