Изготовление стапеля для кузовных работ своими руками

ИНТЕРЬЕР

Плохо заводится на горячую

Проведение подготовительных работ

Прежде чем сделать стапель, необходимо будет провести ряд подготовительных работ. Так, стоит заранее определить, какие именно работы будут на нем выполняться, и какие модели автомобилей можно будет с его помощью ремонтировать. Например, если вы решите открыть кузовную мастерскую, то вам понадобится платформенное устройство, а для мелких бытовых работ вполне подойдет и рамный агрегат.

Определившись с типом стапеля, следует подготовить пол того помещения, где он будет установлен. Так, рамная конструкция потребует заглубления креплений для нее в пол, а также закрепление их с помощью цементного раствора. А вот платформу можно вполне установить в гараж и без прикрепления ее к полу, так как ее вес вполне позволит проводить необходимые кузовные работы.

Изготовление простого рамного устройства

Рамный стапель своими руками изготовить проще всего, так как это наиболее простая и распространенная конструкция для непрофессионального использования. Для проведения кузовных работ в любом случае понадобится гидравлика, которую самостоятельно изготовить невозможно, поэтому изготовление стапеля ограничится лишь конструированием и монтажом рамы.

Так как эта деталь отвечает непосредственно за фиксацию автомобиля, необходимо тщательно подойти к ее монтажу. Для этого стоит заранее заготовить чертежи, их можно нарисовать самому при наличии такого опыта.

В качестве материала для рамы обычно используют металлический профиль. На нем крепится стойка с захватами, которые должны будут фиксировать пороги автомобиля. Пороги же, в свою очередь, свариваются из металлических уголков и на балки устанавливаются при помощи болтов.

После монтажа эти элементы укрепляются еще и при помощи сварки. Определение размеров металлопрофиля производится исходя из того, что минимальные размеры его сечения должны составлять 40х80 мм, а длины — 150 мм. Профиля таких размеров будет вполне достаточно для осуществления работ по рихтовке кузова большинства легковых машин.

Окончание работ по изготовлению

Изготовляя стапель своими руками, нужно помнить о том, что на стойки для лучшего сцепления необходимо будет сделать специальные насечки или же приварить гайки. Для крепления элементов рамы необходимо применять гайки и болты с мелкой резьбой. При этом опытные автолюбители советуют брать такие крепежи из ремкомплектов от иномарок.

Работая с гидравликой, имеющей мощность около четырех тонн, стоит использовать болты М10. Именно они позволяют четко зафиксировать стойки на балке и в дальнейшем выдерживать указанную нагрузку.

Смонтировав устройство, обязательно покрасьте его для защиты от коррозии, ведь устанавливаться оно будет в помещении с повышенной влажностью. Для этого необходимо металл зачистить от ржавчины и покрыть его грунтовкой. После этого следует покрасить раму при помощи пульверизатора.

После покраски рама монтируется на место эксплуатации. Место монтажа нужно подготовить заранее, при этом, если планируется производить более широкий круг кузовных работ, имеет смысл изготовить и установить еще один самодельный стапель, укрепленный на поворотной колонне.

Какие бы золотые руки у вас не были, но чтобы рихтовать кузов одних рук будет мало, здесь нужны специальные приспособления. Для того чтобы хорошо восстановить кузов после ДТП не обойтись без стапеля.

Его функция – прочно фиксировать автомобиль в процессе сжатия или растягивания кузова. Стапеля по своей конструкции бывают разные, но их можно объединить на три вида: рамные (в виде железной рамы), платформенные (для работы посложнее) и напольные (эти уже многофункциональные, передвижные, профессиональные).

Кому действительно нужен стапель, а купить его нет возможности предлагаю сделать стапель для кузовного ремонта своими руками а в этом я вам помогу.

Перед тем как начать делать стапель я хорошо прозондировал почву, перечитал много статей и пересмотрел не одно видео, чертежи в интернете.

Мы сделаем рихтовочную раму по принципу работы автомобиля. Рама под авто в форме прямоугольника, к коробам со всех четырех сторон крепятся крепления, они будут выходить на задней части подъёмной платформы, благодаря этому она будет мобильной.

Первым делом измеряем длину от переднего колеса до задней части. По ширине рама должна проходить между колесами. При помощи сварочного аппарата привариваем две металлические трехметровые палки и две палки по 800 мм. Чтобы избежать перекосов, разложим все на ровной поверхности.

Для того чтобы рама получилась ровной, без перекосов, все стороны перепроверяем при помощи уровня. Каркас также должен быть ровным, его проверяем при помощи рулетки, измеряя по диагонали от одного угла к другому накрест, размер должен совпасть.

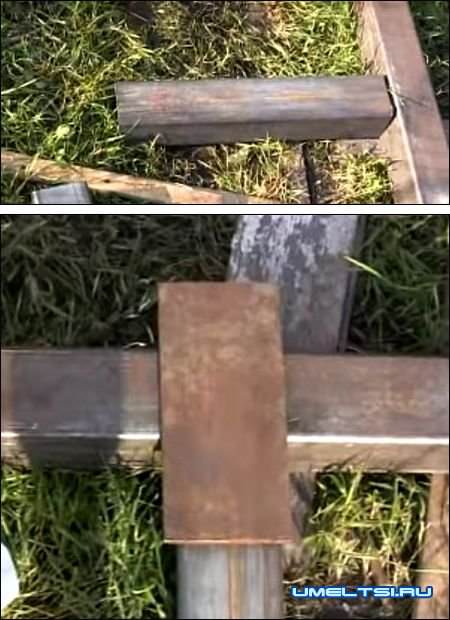

Аккуратненько чтобы не было бугров на стыке, в форме прямоугольника свариваем каркас.

К каждому углу приварим косынки диаметр которых 7мм.

Приварим лапы. Для этого нам понадобятся заготовки: 4 металлических трубы по 550мм и 4 металлических полоски по 10мм.

Когда все детали будут готовы приварим их.

Лапу нужно варить так чтобы она была вставной, поэтому варим ее с полосами по обе стороны. Саму же лапу к каркасу не привариваем. К основе плотно приварим уголки из прочного металла, с другой стороны их приварим к лапе, так лапа не будет сдвигается в бока. Таким же образом привариваем оставшиеся три лапы. Далее перейдем к сверлильному станку.

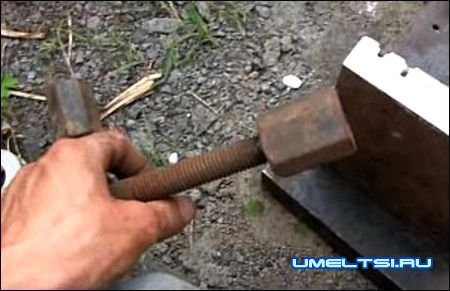

Для стяжного механизма нужно сделать отверстия. Делаем колонки диаметром 30мм, шириной 150мм соответственно чертежам и зажимаем их под короб.

Болты такой конструкции должны выдерживать 10 тонн.

Соответственно схеме собираем базовую плату.

Заготовки базовых и средней плит готовы, теперь переходим к сверлению, также соответственно данной схеме. При сверлении не забывайте поливать сверло водой, чтобы оно не перегрелось и не затупилось.

Когда закончим сверлить заготовки, займемся нанесением рубцов и вырезанием канавок как на чертеже.

Все готовые заготовки собираем в единое целое и свариваем друг с другом. Вот что получается.

Делаем идентично все четыре стороны. На прямоугольною основу монтируем лапы. Затем ставим наш самодельный стапель под машину при помощи домкрата поднимаем ее и подгоняем лапы под пороги авто, Далее медленно опускаем авто на зажимы — затягиваем. И так остальные три стороны.Убираем домкраты, и машина стоит на стапеле, сделанном своими руками.

С тыльной стороны монтируем рычаг.

Установить рычаг можно под любым углом. Сверлим отверстия для крепления рычага.

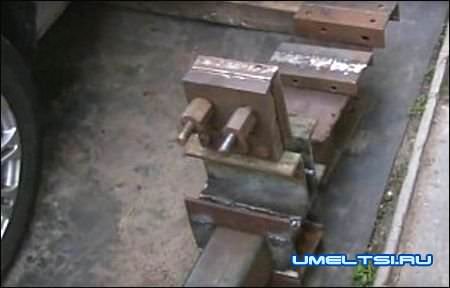

Для зажима на натяжитель использовали швеллер.

Тянущий элемент находится в разных углах, чтобы ввинтить болт мы перепроверим отверстия на плитах и в трубе.

Изготовление рихтовочного стенда

Точные размеры стапеля зависят от типа транспортного средства, нуждающегося в обслуживании. В длину для подобной конструкции будет достаточно 4.5 м профиля, а ширина в 2 м обеспечит удобную установку машины. Для изготовления каркаса подойдёт швеллер с сечением 50-120 мм, который образует прочную платформу для установки машины. Учитывая, что нагрузка от силовой башни на профиль будет пытаться его развернуть, требуется установить мощные ребра жёсткости. Сбор каркаса проводится с помощью сварочных прихваток, а после подгонки выполняется окончательная сварка. В целом все действия имеют следующий порядок:

• Сбор конструкции согласно разработанной схеме;
• Сваривание тела стапеля с учётом всех рёбер жесткости;
• Сборка и установка крепежей для фиксации автомобиля;
• Монтаж силовой стойки и дополнительного оборудования;
• Установка цепей, захватов и кронштейнов.

При выполнении таких работ особое внимание требуется уделить жёсткости конструкции. Организовать ремонт на стапеле возможно только при условии, что машина будет надёжно закреплена

Следует внимательно относиться к вопросам безопасности. Нагрузки, воздействующие на раму транспортного средства во время вытяжки способны не только повредить автомобиль, но и нанести ощутимый удар по здоровью.

Окончание работ по изготовлению

Изготовляя стапель своими руками, нужно помнить о том, что на стойки для лучшего сцепления необходимо будет сделать специальные насечки или же приварить гайки. Для крепления элементов рамы необходимо применять гайки и болты с мелкой резьбой. При этом опытные автолюбители советуют брать такие крепежи из ремкомплектов от иномарок.

Работая с гидравликой, имеющей мощность около четырех тонн, стоит использовать болты М10. Именно они позволяют четко зафиксировать стойки на балке и в дальнейшем выдерживать указанную нагрузку.

Смонтировав устройство, обязательно покрасьте его для защиты от коррозии, ведь устанавливаться оно будет в помещении с повышенной влажностью. Для этого необходимо металл зачистить от ржавчины и покрыть его грунтовкой. После этого следует покрасить раму при помощи пульверизатора.

После покраски рама монтируется на место эксплуатации. Место монтажа нужно подготовить заранее, при этом, если планируется производить более широкий круг кузовных работ, имеет смысл изготовить и установить еще один самодельный стапель, укрепленный на поворотной колонне.

Какие бы золотые руки у вас не были, но чтобы рихтовать кузов одних рук будет мало, здесь нужны специальные приспособления. Для того чтобы хорошо восстановить кузов после ДТП не обойтись без стапеля.

Его функция – прочно фиксировать автомобиль в процессе сжатия или растягивания кузова. Стапеля по своей конструкции бывают разные, но их можно объединить на три вида: рамные (в виде железной рамы), платформенные (для работы посложнее) и напольные (эти уже многофункциональные, передвижные, профессиональные).

Кому действительно нужен стапель, а купить его нет возможности предлагаю сделать стапель для кузовного ремонта своими руками а в этом я вам помогу.

Перед тем как начать делать стапель я хорошо прозондировал почву, перечитал много статей и пересмотрел не одно видео, чертежи в интернете.

Мы сделаем рихтовочную раму по принципу работы автомобиля. Рама под авто в форме прямоугольника, к коробам со всех четырех сторон крепятся крепления, они будут выходить на задней части подъёмной платформы, благодаря этому она будет мобильной.

Первым делом измеряем длину от переднего колеса до задней части. По ширине рама должна проходить между колесами. При помощи сварочного аппарата привариваем две металлические трехметровые палки и две палки по 800 мм. Чтобы избежать перекосов, разложим все на ровной поверхности.

Для того чтобы рама получилась ровной, без перекосов, все стороны перепроверяем при помощи уровня. Каркас также должен быть ровным, его проверяем при помощи рулетки, измеряя по диагонали от одного угла к другому накрест, размер должен совпасть.

Аккуратненько чтобы не было бугров на стыке, в форме прямоугольника свариваем каркас.

К каждому углу приварим косынки диаметр которых 7мм.

Приварим лапы. Для этого нам понадобятся заготовки: 4 металлических трубы по 550мм и 4 металлических полоски по 10мм.

Когда все детали будут готовы приварим их.

Лапу нужно варить так чтобы она была вставной, поэтому варим ее с полосами по обе стороны. Саму же лапу к каркасу не привариваем. К основе плотно приварим уголки из прочного металла, с другой стороны их приварим к лапе, так лапа не будет сдвигается в бока. Таким же образом привариваем оставшиеся три лапы. Далее перейдем к сверлильному станку.

Для стяжного механизма нужно сделать отверстия. Делаем колонки диаметром 30мм, шириной 150мм соответственно чертежам и зажимаем их под короб.

Болты такой конструкции должны выдерживать 10 тонн.

Соответственно схеме собираем базовую плату.

Заготовки базовых и средней плит готовы, теперь переходим к сверлению, также соответственно данной схеме. При сверлении не забывайте поливать сверло водой, чтобы оно не перегрелось и не затупилось.

Когда закончим сверлить заготовки, займемся нанесением рубцов и вырезанием канавок как на чертеже.

Все готовые заготовки собираем в единое целое и свариваем друг с другом. Вот что получается.

Делаем идентично все четыре стороны. На прямоугольною основу монтируем лапы. Затем ставим наш самодельный стапель под машину при помощи домкрата поднимаем ее и подгоняем лапы под пороги авто, Далее медленно опускаем авто на зажимы — затягиваем. И так остальные три стороны.Убираем домкраты, и машина стоит на стапеле, сделанном своими руками.

С тыльной стороны монтируем рычаг.

Установить рычаг можно под любым углом. Сверлим отверстия для крепления рычага.

Для зажима на натяжитель использовали швеллер.

Тянущий элемент находится в разных углах, чтобы ввинтить болт мы перепроверим отверстия на плитах и в трубе.

Виды стапелей

Независимо от вида стапеля, он выполняет одну и ту же функцию: автомобиль устанавливается и фиксируется на специальной раме, а два других устройства производят вытяжку мятого участка. Если позволяет конструкция и требует ремонт, то вытяжных устройств может быть три, а то и больше.

• Платформа. Автомобиль загоняют на нее и поднимают с помощью специального механизма. С помощью прочной системы различных металлических креплений автомобиль фиксируется, а остальным оборудованием производится вытяжка почти во всех направлениях. При этом, усилия, которые прилагаются с различных сторон, могут иметь различную величину.
• Рама. Такой вид стапеля предназначен для грубого выпрямления кузова. На него крепится кузов без ходовой части и происходит вытяжка деформированного участка посредством специального рычага с цепью. Именно рамный стапель многие водители стараются изготовить своими руками из-за простоты его конструкции.
• Напольный стапель. Такое оборудование является развитием рамы. На этот раз в полу под машиной установлены специальные рельсы, по которым и перемещаются вытяжные устройства и цепляются за концы поврежденного участка. Плюсом данного стапеля можно назвать его богатую функциональность. Благодаря ему, можно выпрямлять вмятины практически любой сложности.

Данная классификация позволяет различить стапели по типу основания. Тем не менее, существует и другое различие. Многие ремонтные приспособления могут отличаться по принципу подката под автомобиль или к нему. Другие стапели имеют специальные аппарели или подъемные устройства. Основными же являются платформенные, рамные и напольные, так как на основе их создавались уже все остальные.

Для чего нужно сохранять базовую геометрию основания кузова

Достаточно часто бываю ситуации когда водители автомобиля обращаются в автосервисные центры для того чтобы исправить деформации основания кузова разного вида и типа сложности, появившиеся после:

• наезда на разные препятствия;
• столкновения с другими автомобилями;
• после того как автомобиль перевернулся.

Искажение базовой геометрии кузова возможно выявить, проведя замеры кузова по основным контрольным точкам геометрии кузова, точные координаты которых указаны в специально приложенной документации по техническим характеристикам автомобиля. После проведения измерений, определяется несоответствие нормальным значениям, указанным в документах, величин, заключается вывод о том, что кузов перекошен и требует рихтовки.

Для того чтобы исправить появившиеся деформации кузова, необходимо применить определенно направленное усилие к самому металлу. Именно для этих целей стапель оборудован специальными гидравлическими приводами, а также разнообразными приспособами для закрепления одной части кузова и дополнительного закрепления остальных частей. Делая вывод из того что, каждый автомобиль деформируется в разной степени, стоит считать каждый вид деформации уникальным по-своему, требующий кузовного ремонта разнообразного уровня сложности. Именно для этих целей существует достаточно большое количество разновидностей стапельных устройств, способных помочь выполнять ремонтные работы, а также правки дефектов кузова с разными уровнями сложности.

Как Отрегулировать Фары Ваз 2112

Виды стапелей и их основные отличия

Всего существует 4 вида конструкции:

1. Напольные. Стандартная конструкция на рельсах.
2. Подкатные. Небольшие по размеру. Подобные конструкции хранят в гараже или мастерской.
3. Рамные. Конструкции на цепях, предназначенные для полноценного ремонта и подъема машины на высоту.
4. Платформенные. Предназначены для профессионального ремонта. Подходят для крупногабаритных машин.

Напольные конструкции

Напольный стапель еще называют стационарным. Его отличие в наличии на полу рельс, которые позволяют передвигать механизмы. С их помощью легко осуществить кузовные работы.

Стационарный стапель удобен благодаря выдвижным механизмам.

У напольных конструкций есть 3 преимущества:

1. Занимают мало места.
2. Стоят дешевле, чем другие стапели.
3. Быстрый монтаж транспорта.

Недостаток в сложности монтажа конструкции.

Подкатной

Подкатной стапель – это стапель, который используют для легких работ по ремонту, если нет полноценного стапеля или его использование невозможно по каким-то причинам. Отличие в том, что подкатной стапель небольшой по размеру – не обязательно подкатывать машину к нему. Можно принести подкатной стапель к машине.

У этой конструкции есть преимущества:

1. Она настраивается под разные виды машин.
2. Возможность оснащения устройства гидравликой.
3. У конструкции крепления зажимов нет аналогов.
4. Возможность использования с большинством видов машин.
5. Компактный размер.

Недостаток в том, что невозможно осуществлять сложные работы, связанные с большими перекосами.

Рамные

Отличительная черта рамных конструкций в использовании рамы в качестве основы. Автомобиль фиксируют цепями. Чаще всего эту конструкцию используют для незначительного ремонта. Но, в то же время, структура рамных стапелей сложнее, чем других. В них монтированы захваты, которые позволяют фиксировать кузов машины в необходимом положении или даже поднимать его на определенную высоту.

Платформенные модели

Платформенная модель очень похожа на эстакадную конструкцию. Она позволяет тянуть кузов машины в любую сторону. На платформе стапеля можно установить много различного оборудования. Делать вытягивание на платформе очень удобно, а функциональности достаточно, чтобы сделать профессиональный ремонт непосредственно в гараже.

Нужно ли извлекать стекло?

Нужно ли извлекать стекло из часов перед полировкой? Ответить на этот вопрос однозначно – непросто. Во-первых, следует учитывать сложность выполняемых работ. Во-вторых, сделать это самостоятельно, без специальной подготовки практически невозможно. Для того чтобы снять стекло необходимы специальные инструменты, навыки и опыт.

Этапы изготовления стапеля

Понадобится сварочный аппарат, гидравлическое устройство, болгарка, дрель со свёрлами, краскопульт или малярные кисти. Из материалов необходимо приобрести:

• профильную трубу 40×80 мм (длину подсчитайте в соответствии с чертежом, учитывая и перемычки) толщиной от 4 мм;
• металл для изготовления косынок (толщина 4 мм);
• зажимные устройства (можно купить заводские, но если нет такой возможности, то о том, как их сделать самому, будет описано ниже);
• болты, гайки;
• грунтовку;
• обычную или порошковую краску.

Изготовление рамы

Сначала из профиля сваривается наружный каркас, затем к готовой конструкции присоединяется внутренняя рама. Проваривать необходимо сверху и снизу, переворачивая конструкцию. Не забудьте использовать усилители-косынки по углам конструкции для увеличения её жёсткости. Если у вас есть сомнения в прочности рамы, посередине приварите пару поперечных балок.

Когда каркас будет готов, к нему необходимо прикрепить снизу ножки, чтобы регулировать горизонтальное положение устройства. Для этого можно использовать болты длиной 15 см и гайки на 24, которые привариваются по углам конструкции. Если есть желание, вместо метизов установите колёсики – получится передвижной стапель. Это имеет смысл, если у вас идеально ровный пол или вы поставите конструкцию на рельсы, находящиеся в строго горизонтальном положении.

Читать далее: Балансировка колёс своими руками

Если нет возможности приобрести готовые зажимные струбцины, то их можно сделать самостоятельно из ж/д площадок, посредством которых рельсы крепятся к шпалам. Разрежьте каждую из них пополам и на внутреннюю часть наварите металл, который с помощью болгарки порежьте на ромбики. Наружную сторону оставьте как есть, чтобы при установке на пороги авто их внешняя сторона не повреждалась. Ещё на внутреннюю часть наварите пластину толщиной 4 мм. Это нужно для того, чтобы зажимная часть равномерно фиксировала порог и не перекашивалась.

Сборка рамы выполняется сваркой. То есть навыки работы со сварочным аппаратом необходимы.

Стадии выполнения работ:

• В первую очередь собирается прямоугольник из металлопрофиля расчетной длины и ширины, ровно посередине его нужно укрепить дополнительным профилем. Сборка рамы выполняется так, как посчитает нужным будущий хозяин стапеля. Возможно, он захочет дополнительно укрепить продольные стороны рамы, возможно — поперечные. Какой-то определенной принципиальной позиции по этому вопросу нет.
• Для повышения устойчивости автомобиля на стапеле, в его углах нужно наварить высоты, которые будут препятствовать возможному съезду машины.
• Следующий этап — установка крепежей на продольных сторонах рамы. Крепежи — это зажимы с губками, которые потребуются для надежной фиксации остова автомобиля при воздействии на него нагрузок. Строгого места фиксации крепежей быть не может, они должны иметь возможность передвижения по всей длине рамы. Изготовление зажимов своими руками также возможно, но если они есть в свободной продаже, то особого смысла в этом нет, так как самодельный зажим будет стоить примерно столько же, сколько и заводской.

Самодельный стапель

• Далее следуют работы по установке силовой стойки. Силовая стойка — это приспособление в форме перевернутой буквы «Г», которая также должна перемещаться по всей раме и надежно фиксироваться в любом месте. Можно сделать не одну, а две силовые стойки.
• Придание стапелю эстетичного вида. Этот этап заключается в обыкновенной покраске стапеля.
• Ну и в завершении работы самодельный стапель оснащается теми приспособлениями для ремонта, ради использования которых он и создавался: крюками, цепями, гидравликой.

Виды стапелей

Стапели для правки кузовов бывают разными и классифицируются в зависимости от конструктивных особенностей на рамные, подкатные и платформенные. Рассмотрим основные различия и краткие описания каждого вида стапеля для осуществления ремонта кузова.

Платформенный стапель

Основным элементом является платформа, на которую при помощи специальных зажимов крепят транспортное средство и устанавливают несколько силовых стоек с целью создания требуемого по величине и направлению усилия. Основное преимущество платформенного стенда заключается в простой установке и возможности переустановки в любой момент, чего нельзя сказать о напольных стапелях, которые строго привязаны к фундаменту.

Платформенный стапель помимо основных компонентов имеет лебёдку и передвижной блок для автомобилей. Данный вид стапеля производится в двух форматах: с одной или двумя опорными башнями, которые в свою очередь оснащены гидравлическим мотором для повышения надёжности работы и облегчения процесса. Башни можно передвигать по всему кругу платформы для того, чтобы максимально чётко и легко осуществлять крепление автомобиля вне зависимости от формы и места повреждения.

Ещё одной особенностью подобного стапеля является возможность с лёгкостью передвигать автомобили весом более двадцати тонн. Также платформенный стапель оснащается телескопической шкалой для осуществления более точных измерений. Подобное профессионального оборудование активно используется в официальных и частных автомобильных сервисах, площадь которых позволяет выделить достаточное место для оборудования стапеля.

Подкатной стапель

Подкатной стапель для кузовного ремонта относится к стационарному виду оборудования и монтируются прямо в пол. Имеют достаточно надёжную конструкцию, что позволяет обслуживать тяжёлые транспортные средства.

Одним из главных преимуществ является то, что можно легко отремонтировать любую модель автомобиля, а на некоторых есть специально предназначенные для подкатного стапеля крепления. Данный вид стапеля занимает минимальное количество места и позволяет проводить восстановительные работы даже в небольших гаражах.

Если к подкатному стапелю добавить также определённые аксессуары, которые продаются в профессиональных магазинах, то его функции становятся практически безграничными

Особенно актуально подобное профессиональное оборудование для проведения тонких работ на дорогостоящих машинах, в которых крайне важно не нарушить структуру металла кузова и не испортить внешний вид

Рамный стапель

Рамные стенды имеют более сложную конструкцию, но при этом очень удобны в работе. Занимают мало места и, как правило, устанавливаются на ножничном автоподъёмнике, что позволяет поднять машину и тянуть кузов на строго установленной высоте.

Рамный стапель представляет собой намного более сложную конструкцию, чем платформенный вариант. При выборе такого вида стапеля предпочтительней выбирать модели с автоподъёмником: это значительно снизит время на ремонт, а также позволит сэкономить место.

Более подробную информацию о том, как правильно выбрать подъемник для легкового автомобиля, читайте в материале нашего автора.

Мини-стапель

Наиболее доступный для личных нужд вариант оборудования. Крепится с помощью специальных рам к полу. Отличительной особенностью является низкая стоимость конструкции и эффективность для небольших ремонтов. Мини-стапель не подходит для серьёзных масштабных работ, так как при подъёме затрудняется процесс измерения и данные иногда могут отличаться от фактических показателей. Наиболее часть применяется в качестве оборудования для исправления небольших искривлений, вмятин и т. д.

Огромным преимуществом напольного стапеля является то, что если его используют для частных нужд, соответственно бывает он необходим далеко не каждый день, то в остальное время рельсы могут как применяться по иным нуждам, так и полностью сравниваться с уровнем пола.
