Приора и противотуманные фары. инструкция по установке

Установка

Отличия в установке ПТФ приора 1 и 2 практически не имеет.
Отличия лишь будут заметы в проделывании отверстий в бампере для фар. В бампере
SE необходимо вырезать треугольник по контуру и в обычном
бампере ничего вырезать не нужно.

Других отличий в установке не будет.

Процесс установки

Снимаем минусовую клейму АКБ;

Снимаем бампер автомобиля для этого откручиваем множество шурупов снизу и сверху бампера, затем выводим его из зацепления от крыла и снимаем.

Далее в бампере вырезаем ножом отверстие под ПТФ. Будьте аккуратны и не торопитесь, дабы не повредить ЛКП на нем.

Крепим ПТФ к бамперу с помощью саморезов.

Приступаем к протяжке проводки в салон. Провода от ПТФ укладываем рядом с основной косой проводов по левой стороне автомобиля (по ходу движения) за бачком омывателя.

Далее необходимо завести провода в салон автомобиля. Наиболее удобное место заводки проводов в районе главного тормозного цилиндра. Там есть отверстие заглушенное резинкой в это отверстие необходимо просунуть провода. Для удобства рекомендуется снять или отодвинуть расширительный бачок.

Закрепляем провода плотно, чтобы они не терлись и не соприкасались с металлом. Лучше поместить их в защитную пластиковую гофру.

В салоне снимаем крышку блока предохранителей (крепиться на трех фиксаторах) поворачиваем их против часовой стрелки на 90° и тянем крышку на себя.

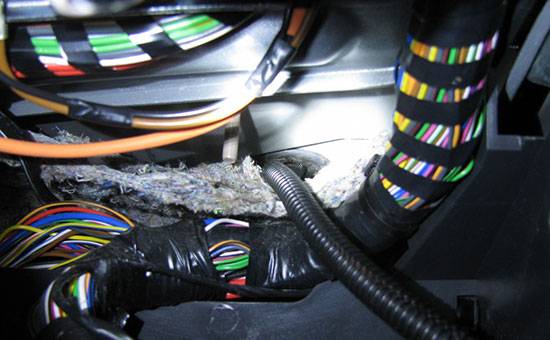

Затем отгибаем шумоизоляцию и затягиваем провода под центральную консоль.

Снимаем центральную консоль (центральную вставку), крепиться шурупами.

Далее приступаем к подключению проводки, для правильно и безопасного подключения используем схему из комплекта или указанную ниже схему.

Устанавливаем кнопку вместо заглушки на центральной консоли.

После подключения проверяем работоспособность ПТФ. Основные сложности возникают именно при подключении проводки, чтобы избежать проблем тщательно перепроверяйте подключённые провода и строго следуйте схеме подключения.

Сборку необходимо осуществлять в обратной последовательности.

Габариты ГАЗель Бизнес (2010-2020)

Установка противотуманных фар на Приору, схема подключения

Принципиальная схема подключения противотуманных фар выглядит следующим образом:

Для установки ПТФ помимо комплекта фар и монтажного набора подключения противотуманных фар понадобится:

1. изолента;
2. термоусадка;
3. гофра (чтобы изолировать провода);
4. плоская отвертка;
5. крестообразная отвертка;
6. ключ 10 номер;
7. ключ 13 номер;
8. плоскогубцы.

Алгоритм работы над установкой фар таков:

• Откройте капот, снимите минусовую клемму аккумуляторной батареи. Снимите жабо и дворники, крепления демонтируйте, воспользовавшись ключом на 13. Расширительный бачок и кронштейн его крепления нужно демонтировать с помощью ключа на 10 – без этого будет просто неудобно работать, а поставить их обратно не трудно.
• Открутить саморезы, крепящие передний бампер. Всего их 10.
• Саморезы, которые крепят заглушки, удобно откручиваются крестообразной отверткой. В штатные места устанавливаются противотуманные фары и надежно крепятся саморезами (так, чтобы крепления не расшатались, при езде по неровным дорогам – из-за такой мелочи придется возвращаться в гараж и снимать бампер).
• Перейти к прокладке проводки. Все провода рекомендуется загонять в гофру, чтобы исключить перетирание, а затем закрепить их, чтобы контакты не отходили.
• В наборе проводов выбрать самый длинный провод (он синего цвета). Он «делится» на два «конца»: один присоединяется к правой фаре, второй – к левой. Затем провод протягивается в моторный отсек, ближе к главному тормозному цилиндру.
• Оттянуть обшивку салона (поможет плоская отвертка) и просунуть провод в салон.
• Подключить провод к предохранительному блоку.

После работ отрегулируйте противотуманки, а иначе вся работа будет проделана зря!

Как подключить противотуманки Лада Приора?

Когда все в наличии осталось не так много, всего лишь все разобрать и установить ПТФ, затем все собрать обратно и радоваться проделанной работе. Шучу :-).

1. Начнем с того, что нам необходимо все обесточить, для этого снимаем «-» клемму АКБ.
2. Далее следует снять бампер, для этого по очереди откручиваем саморезы, которыми он крепится. Саморезы, которые следует открутить отмечены на фото. После того как все крепежи откручены, аккуратно отщелкиваем бампер с защелок и демонтируем его полностью.

1. Далее берем отвертку и демонтируем заглушки противотуманок, которые крепятся саморезами.

Подготавливаем наши противотуманки и приступаем к важному этапу под названием «установка противотуманок». Аккуратно помещаем ПТФ в штатные места и крепим их саморезами, которыми крепились заглушки

Затем приступаем к прокладке проводки. Проводка прокладывается с внутренней стороны бампера, желательно использовать гофру.

1. Провода необходимо протянуть в салон в районе ГТЦ, для этого достаем специальную заглушку, под которой скрываются необходимые нам отверстия. Для удобства рекомендуется снять жабо вместе с дворниками, а также расширительный бачок с кронштейном.

1. В салоне для того, чтобы протянуть и подключить противотуманки следует оттянуть обшивку (шумоизоляцию) и протянуть провод в салон.

1. Когда провода заведены в салон можно приступать к подключению. Схема, по которой следует подключать, как правило, прилагается к комплекту ПТФ, однако на всякий случай я решил выложить схему.

Подключение противотуманных фар к кнопке происходит с обязательным демонтажом центральной панели

При установке реле ПТФ в блок важно не перепутать провода и следовать схеме подключения ПТФ.

Установка противотуманок на Лада Приора занятие довольно незаурядное и под силу любому автолюбителю. Единственная проблема — подключение, как правило с ним возникают сложности. Однако если следовать инструкции и внимательно изучить схему подключения, то все должно получиться. Если же во время подключения возникли сложности, рекомендую обратиться к опытному электрику, он без труда вам поможет за минимальную плату. Перед финишной сборкой не забудьте все проверить и убедиться, что ПТФ работают как надо.

У меня все, спасибо за внимание и до новых встреч на ВАЗ Ремонт! Пока!

Практически любой автомобилист отлично знает, насколько противотуманные фары (ПТФ) улучшают видимость в непогоду, существенно снижая риск ДТП. Но к сожалению, далеко не все модификации авто такими фарами комплектуются. Сегодня мы поговорим о ПТФ Приора: научимся менять в них лампы. А те, в чьем автомобиле таких фар нет, узнают, как их самостоятельно установить.

Как заменить перегоревшую лампу

Начнем с замены ламп в противотуманке Лады Приора. Дело это нехитрое, и ехать из-за такой мелочи на СТО абсолютно необязательно — все можно сделать своими силами. Прежде всего какие лампы установлены в ПТФ этой машины? И на обычные Приоры, и на Приоры Рестайлинг (выпуск с 2013 г.) производитель устанавливает галогенные лампы типа H11 мощностью 55 Вт.

Другие модели противотуманнок на LADA Priora

Не только фары противотуманные на Лада Приора от Бош и «Автосвет» можно приобрести сейчас в специализированных магазинах. Если вас по какой-либо причине эти варианты не устраивают, есть модели и от других производителей, в частности: диодные Орион-7, рязанские «Аутомотив лайтинг», еще производства рязанской компании «Луч» и еще ДААЗ.

Противотуманные фары китайского производства тоже не стоит сбрасывать со счетов, тем более, что птф они выпускают и диодные и линзованные. Еще можно приобрести специальные рамочки для рестайлинговой Приоры, которые устанавливаются вместо заглушки и оставляют отверстие под противотуманки старого образца, устанавливаемые на 1-ую версию Приоры.

Схема подключения противотуманок

Если замена противотуманок уже была произведена, и теперь вы хотите заняться их подключением, то для начала вам необходимо зафиксировать их переключатели на передней панели автомобиля. Для этого нужно:

• Снять декоративную панель, которая заслоняет рулевую колонку (развернуть все замки на девяноста градусов);
• Ликвидировать заглушку, расположенную рядом с часовым оборудованием (под ней вы увидите как раз те контакты, к которым нужно будет подключить фары);
• Соединить контакты меньшей длины с одноцветными проводами. Аналогичную операцию также нужно будет провести с системой обогрева стекол.

Схема подключения ПТФ

Как правило, в любом комплекте противотуманных фар для приоры содержится подробная схема их установки подключения, а потому справиться с этой задачей под силу любому автомобилисту, который внимательно ее прочитает. Если вы хотите подключить проитвотуманные фары к монтажному блоку, то вам предстоит монтаж реле типа К-10, а также замена или монтаж предохранителей (две штуки).

Ставить или не ставить? Мнение водителей

Установка ПТФ в передний бампер

После того как фары для «Приоры» приобретены, остаётся провести их установку. Здесь рассматривается вариант установки фонарей в штатные гнёзда.

Важно! Для этой операции, бампер «Приоры» лучше всего демонтировать. Снять его, не такая уж сложная операция. Необходимо в первую очередь вывернуть крепёжные болты

Этих болтов 12, по шесть с каждой стороны. По 3 на краю днища и 3 по арке крыла. Ещё 4 сверху крепят бампер к поперечине кузова, и 2 держат кожухи фар. Когда все они вывернуты, бампер можно свободно снимать.

Необходимо в первую очередь вывернуть крепёжные болты. Этих болтов 12, по шесть с каждой стороны. По 3 на краю днища и 3 по арке крыла. Ещё 4 сверху крепят бампер к поперечине кузова, и 2 держат кожухи фар. Когда все они вывернуты, бампер можно свободно снимать.

Заглушки на месте фонарей закреплены саморезами. Выкрутите их и поставьте пластинки ПТФ. Закрепить фары можно этими же болтами. После того как это будет сделано, установите бампер «Приоры» на место.

Монтаж электропроводки

Можно самостоятельно собрать необходимый набор для противотуманок к «Приоре», однако, на данный момент, в любом автомагазине имеется в продаже готовый комплект проводки для установки противотуманных фар. Вот его и стоит использовать.

В комплект входят.

• Провода с разъёмом от ПТФ (самые длинные).
• Площадка под реле.
• Жгут для клавиши.
• Кнопка (клавиша) включения противотуманок.

В первую очередь берутся два самых длинных провода из комплекта. Они подключаются непосредственно к фонарям через штекер. Второй, короткий провод, выходящий из разъёма нужно подключить к «массе» автомобиля.

Длинные провода необходимо аккуратно свести вместе и проложить по отсеку до разделительной стенки салона, со стороны водителя. Снять расширительный бачок для тосола, и провести кабели внутрь салона, рядом с основным жгутом.

Монтажный блок в салоне у «Приоры», находится под декоративным кожухом подрулевого пространства. Там обычно проходят и все основные жгуты проводки. Для доступа к ним панель необходимо снять.

Это довольно просто, она крепится всего тремя замками снизу. Повернуть их на 90 градусов, и кожух снимется. Прямо под ним и стоит блок предохранителей. Необходимо снять его, открутив нижний саморез. Перевернуть и начать подключение.

Провода, выведенные от противотуманных фар «Приоры», подключаются к предохранителям F17 и 18. Также нужно вставить в площадку реле, и развести провода согласно схеме. Единственная особенность, заключается в том, что провод от контакта 30 следует раздвоить и присоединить к тем же предохранителям.

Слева от часов находится клавиша обогрева заднего стекла, а рядом заглушка для другой кнопки. Нужно извлечь клавишу и заглушку. Дальше найдите провод от контакта 85, реле следует вывести в это гнездо и подключить к кнопке.

Контрольной лампочкой следует вызвонить на «обогреве» точку входа «габаритные огни» и соединить со вторым контактом кнопки включения противотуманных фар. Ну вот, теперь после нажатия на эту клавишу, если включены габариты, реле включается, и фары противотуманного света тоже. Проверить работу, и установить на место панель. Работа завершена.

Вариант рестайлинга SE

На тюнингованных «Приорах» устанавливаются противотуманные фары треугольной формы. Никаких отличий в подключении нет.

Кстати! На линию 30 можно присоединить ещё одну пару фонарей, установив их, например, под бампер.

На видео, процесс установки противотуманных фар на «Приору».

• Адаптивное освещение дороги AFS
• Мутные фары тускло горят
• Светодиодные лампы в противотуманки
• Как установить противотуманные фары

Регулировка

Вам удалось установить ПТФ, но чтобы они выполняли свою задачу, их следует настроить. Поставьте Лада Приора на ровную поверхность. Напротив переднего бампера должна быть стена, обычно автомобилисты используют для этого гараж. Проверьте давление в покрышках – оно должно быть одинаковым.

Теперь нужно замерить расстояние от земли до середины фары. На стене нарисуйте ровную полоску, соответствующую расстоянию от покрытия до середины ПТФ. Рисуем на 5 см ниже еще одну полоску, верхнюю можно стереть. Противотуманки нужно настроить так, чтобы на горизонтальной линии, которую мы нанесли на поверхность, находилась верхняя граница света. Как видите, схема регулировки фар достаточно простая.

ВАЖНО! Перед тем, как задать вопрос о моментах подключения противотуманок, внимательно прочитайте комментарии к этой статье и сам текст статьи, скорее всего именно ВАШ вопрос уже рассматривался, причём несколько раз. Так же помните, статья была написана более 2-х лет назад, конкретно как и что подключал я не помню, поэтому вопросы этого плана так же будут оставлены без ответа хоть в комментах, хоть в личке

Спасибо за внимание

Идея установки противотуманок была с самой покупки авто, но так как раньше на приоры я их не ставил, более того скажу, вообще никуда не ставил туманки, были сомнения. Сначала хотел отогнать авто на сервис, думаю, пусть там поставят, узнал цены и тд и тп, только за работу пришлось бы отдать около 2-х тысяч, думаю, не, дороговато. Но идея меня не покидала. Сначала я приобрёл комплект проводов для установки туманок для приоры с кнопкой, катался со мной этот комплект около недели, но свободная минутка всё таки подвернулась и я решился на установку кнопки(для меня самым сложным было инсталировать кнопку в салон и вывести провод на реле потому как можно было не слабо так раскоцать так называемую бороду), кстати, о бороде, она держится 6-ю саморезами, 2 вкручиваются туда, где разъём магнитолы, 2 там где отсек с надписью «OPEN» или без этой надписи как у меня и ещё 2 спрятанны под пепельницей, которую надо будет вынимать, после того как они откручены лицевая панелька легко снимается и туда инсталируется кнопка противотуманок согласно инструкции, которая идёт к комплекте(я на всякий случай проверял все провода мультиметром, чтобы не накосячить). После подключения кнопки выводится 1 единственный провод в подкапотное пространство на реле, которое устанавливается чуть позже.Далее, для установки самих туманок необходимо снять бампер. Не бойтесь, там ничего сложного. Яма или эстакада тоже не нужны, я всё делал во дворе у себя. В первую очередь откручиваем гайки защиты спереди(их 5 штук). Затем там же, снизу откручиваем по 3 самореза с каждой стороны, которые прикрепляют бампер к пластиковым брызговикам. Потом ещё по 2 самореза со стороны передних колёс. Далее поднимаем капот и откручиваем болты под крестообразную отвёртку, которые держат бампер сверху(вон они на фотке по бокам от жёлтой этикетки с надписью «ВОРНИНГ») Дальнейшим движением стараемся аккуратно отогнуть края бампера от крыла, сначала с одной стороны, потом с другой и вуаля, бампер у нас в руках)Туманки я купил заранее на рынке, вроде как от фирмы дэпо но по моему субъективному мнению, Китай, только хорошего качества. Чтобы их исталировать, нужно вырезать заглушки на бампере под туманки, лучше это делать большим канцелярским ножом аккуратно и неспеша. Далее прикручивает туманки каждую на 3 самореза, главное внимательно, чтобы низ с верхом не перепутать. Проводим, подключаем провода, опять же по схеме, подключам массу, тут, кстати, вкручивать саморезы в кузов как написано в инструкции, не советую, потому что на кузове и так есть множество отверстий или металлических предметов, куда можно прикрутить провод массы. После этих манипуляций, держим бампер на весу, подключаем туманки и ставим его на место в обратной последовательности.Дальше всю проводку(реле и провод, который протянули от кнопки) подключаем по схеме, плюс и минус я взял от аккумулятора и наслаждаемся результатом.

Так же хочу отдельно написать про подключение кнопки птф.Если вы покупаете готовый блок для подключения «птф приора», тот там есть и кнопка и реле и необходимая инструкция, выглядит он так:

Руководство по установке

Перед тем, как устанавливать и подключить противотуманки на Приору 2, взвесьте свои силы. Если установка противотуманок на Приоре 2 или рестайлинг может вызвать трудности, то лучше обратитесь к электрику. Специалисту, как никому другому известно, как установить фары на Приору и как производится процедура подключения противотуманных фар. Если же вы решили все сделать своими руками, то для начала подготовьте нужный инструмент. Для этого вам потребуется только комплект ключей и отверток, а также пассатижи (автор видео о выборе противотуманной оптике для Приоры — канал Простое Мнение).

Алгоритм действий

Чтобы установка противотуманных фар на Приоре SE или 2 не вызвала трудностей, просто следуйте инструкции:

1. Сначала необходимо отключить аккумулятор, снять с него минусовую клемму, после чего отсоедините фиксаторы переднего бампера. Саморезы для его демонтажа находятся по бокам, снизу и сверху. Их нужно выкрутить и снять бампер.
2. Далее, можно перейти к заглушкам. Заглушки фиксируются также с помощью саморезов, но для их выкручивания более удобно будет использовать короткую отвертку с крестовым лезвием.
3. Противотуманные фары на Лада Приора 2 монтируются вместо демонтированных ранее заглушек. Чтобы фонари были надежно зафиксированы, их можно закрепить при помощи тех же саморезов.
4. После выполнения этих действий вам необходимо найти в комплекте ПТФ наиболее длинный кабель. Этот провод подключается к левому фонарю, после чего он прокладывается и к правой фаре. А затем провод необходимо протянуть со стороны аккумулятора в подкапотное пространство.
5. Используя гаечный ключ ан 10, необходимо демонтировать расширительный бачки в моторном отсеке, которые будут мешать процессу. Сделав это, с помощью ключа на 13 нужно будет выкрутить крепления щеток стеклоочистителя. В конечном итоге вам нужно будет получить доступ к левому краю обивки, а чтобы сделать это, потребуется демонтировать саму защиту. Когда эти действия будут выполнены, патрубок можно отодвинуть в сторону, после чего ослабить хомут. Затем обивку можно полностью демонтировать.
6. Ваша задача заключается в том, чтобы уложить и протянуть провода от фонарей через заглушку в салон транспортного средства, а после этого зафиксировать их при помощи хомута. Этот хомут должен идти в наборе к ПТФ Приора 2.
7. Когда ПТФ будут установлены на рестайлинговую Приору, сборка всех элементов осуществляется в обратном порядке. Не забудьте подвести провода к винтам картерной защиты.

1. Откройте капот и отключите АКБ, после чего выкрутите крепления бампера и демонтируйте его.

2. Затем демонтируйте пластиковые заглушки, а вместо них установите противотуманки и подключите их.

Схема подключения

Установленную противотуманную оптику необходимо будет подключить.

Схема подключения ПТФ выглядит следующим образом:

1. В первую очередь, в салоне авто, под рулевой колонкой, нужно будет демонтировать защитную накладку. Для этого три защелки следует повернуть на 90 градусов.
2. Сделав это, под монтажным блоком предохранителей вы сможете увидеть саморез — его необходимо открутить, после чего у вас будет доступ к демонтажу блока. В комплекте к противотуманной оптике в любом случае должна идти инструкция по установке и в ней обязательно должна быть схема подключения. Руководствуйтесь ею при установке.
3. Далее, можно перейти к торпеде. На центральной консоли необходимо извлечь заглушку, а также кнопку активации системы обогрева заднего стекла. Эти компоненты установлены неподалеку от часов.
4. Затем вам потребуется кнопка включения противотуманных огней, которая идет в комплекте. Провод синего цвета нужно подключить к монтажному блока, а все остальные провода соединяются с кнопкой обогрева. Это можно сделать, используя специальные зажимы, которые также есть в комплекте.
5. На завершающем этапе подключения нужно будет произвести монтаж реле, отвечающего за работу противотуманок, в блок. Выполняя эту задачу, будьте аккуратны — провода, которые идут из моторного отсека, необходимо подключить к F18 и F17, к этим же контактам следует подключить и желтый кабель. Более подробно процедура подключения описана на схеме.

Схема подключения кнопок управления противотуманками

ПТФ Приора не вечные, как и другой свет

Вступление

Противотуманные фары (ПТФ) являются отличным помощником при движении в темное и туманное время суток. Назначение ПТФ – это улучшение светового потока при плохой видимости. Так же очень часто туманки используют при движении вечером для более хорошего освещения обочины.

С завода противотуманки получили только люксовые комплектации Лады Приоры, остальные же лишились их из-за удешевления производства. Но если Ваша Приора не оборудована ПТФ не стоит отчаиваться, их с легкостью можно установить самостоятельно без особого труда.

ПТФ Приоры не только обеспечит более безопасное движение в туман, но и предаст автомобилю более красивый и современный вид. Так же если автомобиль не оборудован дневными ходовыми огнями, то противотуманные фары можно использовать в качестве ДХО.

Прочитав данную статью Вы с легкостью установите на свой автомобиль ПТФ и забудете о плохой видимости при неблагоприятных погодных условиях.

Регулировка (настройка) ПТФ по ГОСТ

ПТФ мало просто поставить, их нужно еще настроить, а иначе они будут просто прожекторами, свободно светящими в непонятную точку — не выполняя свои функции. Как в случаях с другими световыми приборами, регулировка ПТФ на 2170 начинается с того, что в шинах проверяется давление (оно должно быть равным), машину ставят на ровную поверхность напротив гладкой стены на расстоянии 5 м от крайней точки бампера.

На стене обозначьте расстояние от пола до центра фары, затем точку на 5 см ниже. Цоколь ПТФ на Приоре должен быть поставлен так, чтобы при включении ПТФ верхняя граница света проходила через нижнюю точку, обозначенную на стене. Противотуманки, как показывает статистика, нечасто ставятся даже после покупки, зато с правильной настройкой послужат хорошим помощником.

Установка ПТФ на Калину

На Калину устанавливают ПТФ в комплектации Люкс (обычно продают с накладками под гнезда в бампере). Еще понадобятся: реле, провода, кнопка включения ПТФ либо блок управления внешним освещением (для Калины комплектации люкс).

Снимаем бампер, извлекаем из него заглушки. Прикручиваем каждую ПТФ тремя саморезами. Чтобы протянуть кабель питания фар в салон Калины, лучше снять левое переднее колесо и защиту арок (подкрылки).

Подтягиваем провода питания фар с разъемами к переду Калины напротив места, где будут ПТФ. Клеммы «минус» прикручиваем к кузову (только не на болты крепления защиты картера – они закручены в пластиковые патроны). Устанавливаем бампер и подключаем ПТФ.

Устанавливаем кнопку включения фар одним из следующих способов:

1. На панели между передними креслами вместо заглушки около прикуривателя.
2. На консоль приборной панели вместо заглушки под кнопку включения кондиционера (для комплектации Калины без кондиционера).
3. В составе приобретенного блока управления внешним освещением, который устанавливают вместо старого модуля без кнопки включения ПТФ.

От кнопки один провод подсоединяем к сине-черному проводнику замка зажигания (+12 В при включении зажигания). Второй – проводим в блок реле (на приборной панели слева колонки руля Калины). В блоке вставляем реле на предусмотренное для него место К9. К его контактам подсоединяем:

• к «85» – провод от кнопки;
• «86» – «масса»;
• «31» – на +12 В;
• от «87» – на предохранители фар (F16 и F17).

Провода от ПТФ Калины подсоединяем с другой стороны предохранителей.
