Пошаговая инструкция по настройке газобаллонного оборудования

Предварительно требуется прогреть транспортное средство до рабочего уровня. Затем снять нагрузку (обогрев, кондиционер, обдув и т. д.) с двигателя, чтобы автомобиль остался на холостом ходу. Перед входом в меню параметров нужно подключиться к газобаллонному оборудованию с помощью специального шнура. При необходимости ПО нужно обновить до последней версии прошивки. Алгоритм настройки ГБО Digitronic через специальное программное обеспечение:

1. Выставить основные параметры автомобиля (число цилиндров, тип двигателя и т. д.), а во вкладке «Установки ГАЗ контроллера» выбрать тип форсунок, термодатчики и др.
2. В калибровочном разделе требуется указать рабочее и аварийное газовое давление. Настройка калибровки производится автоматически с помощью инструмента адаптации ISA-2. Осуществлять ее нужно на прогретом ДВС (двигателе внутреннего сгорания).
3. Когда процедура завершена, система предлагает проехаться, чтобы настроить бензокарту. Во время езды на мониторе ноутбука будет отображаться карта, состоящая из разноцветных клеток. Нужно, чтобы максимальное их количество окрасилось в черный.
4. После получения достаточного количества информации по использованию бензинового топлива следует переключиться на газ и продолжить движение.

Для заполнения каждой карты обычно требуется проехать несколько километров. Кривая бензиновой и газовой карты должны быть максимально приближены. Если они не совпадают, нужно скорректировать коэффициент:

1. Установить отметку на оранжевой кривой линии в точке расхождения двух графиков.
2. Выставить точку на оранжевой кривой в месте схождения синей и зеленой линии.
3. Выбрать область наибольшего отклонения газовой и бензиновой кривой. Данную точку необходимо зажать и переместить так, чтобы минимизировать несовпадение.
4. Повторно совершить выезд на авто, чтобы сформировать новые карты. Если они снова не совпадут, нужно попробовать заново произвести всю процедуру.

Совпадение графиков карт не является стопроцентной гарантией правильности топливной смеси. После первичной настройки нужно некоторое время эксплуатировать автомобиль, чтобы понаблюдать за «поведением» кривой. При необходимости нужно произвести дополнительные действия для получения наилучшего результата.

Подбор правильной газовой смеси

Чтобы определить оптимальные характеристики горючего, необходимо:

1. Завести автомобиль и прогреть газовое топливо и редуктор до рабочего состояния.
2. Переключить транспортное средство на бензин и дать двигателю поработать около 10 минут. Понаблюдать в программе, как время впрыска меняется. Рекомендуется дополнительно проследить за топливной коррекцией и лямбдой.
3. Переключить автомобиль на газ и проверить, как меняется время впрыска топлива. Возрастание говорит о бедности газовой смеси, поэтому электронный блок управления пытается обогатить ее. Необходимо добиться, чтобы при переключении с бензина на газ впрыск не менялся. Для этого нужно перемещать оранжевую кривую вверх или вниз, пока не будет достигнут желаемый результат.

Допускается отклонение на уровне 10%. Программное обеспечение позволяет корректировать и другие параметры, чтобы более точно настроить работу газобаллонного оборудования. Самостоятельно выставить правильные характеристики непросто, поэтому лучше обратиться к специалисту, который оптимизирует работу автомобиля на газовой топливной системе.

специализируется на установке и техническом обслуживании ГБО в Санкт-Петербурге. Опытные мастера быстро и точно отрегулируют газобаллонное оборудование, чтобы получить оптимальные показатели.

При необходимости менеджеры компании ответят на интересующие вопросы и оформят предварительную заявку. Если вам требуется установка или регулировка ГБО 4 поколения, звоните по телефону +7 (812) 777-0-180.

Источник

Инструкция по изготовлению

Почти на всех блоках управления популярного газобаллонного оборудования схожая схема подключения диагностического кабеля. Различаются они лишь по расположению проводов.

Как правило, распиновка разъёма ЭБУ выглядит так:

чёрный – минус «-» GND; зелёный – приём сигнала RXD; белый – передача сигнала TXD; красный – плюс «+5 V»;

Чтобы удостовериться необходимо при помощи мультиметра или контрольной лампы найти минусовую/плюсовую клеммы и запомнить их расположение.

Затем припаиваем три жилы провода к нашей плате. Удобнее если цвета кабеля совпадают с разъёмом газового контроллера. Перематываем место пайки изолентой. Одеваем термоусадку и прогреваем ее строительным феном или зажигалкой.

Вместо изоленты лучше использовать специальный диэлектрический клей для микросхем.

К противоположному концу шнура зажимаем и пропаиваем три клеммы («папы»), которые шли в комплекте с колодкой. Заранее одеваем термоусадку. Далее необходимо собрать разъем согласно схеме распиновки, при условии, если есть уверенность в расположении сигнальных проводов на фишке ЭБУ. Аналогичным образом заизолировать пайку.

В том случае если неизвестны сигналы TX и RX, разъем можно пока не собирать.

Установка и настройка ГБО

Установкой ГБО занимаются специализированные мастерские. Они, аттестованы, имеют подготовленных специалистов и необходимое для монтажа оснащение и инструменты. Эти же мастерские продают оборудование разной комплектации, ремонтируют и обслуживают.

Установить комплект 1 поколения на карбюраторную или инжекторную машину и подключить его, можно и самому, но лучше обратиться к специалистам, монтаж и регулировка обойдутся не дорого. Но зато будут все документы необходимые для постановки на учет, поскольку это внесение изменений в конструкцию автомобиля. Отсутствие отметки в документах, грозит штрафом в размере 500 рублей за первое нарушение. Кроме того гарантийные обязательства установщиков пригодятся.

Настройки владелец может сделать сам. Регулировать подачу газа надо на каждом ТО, и при изменениях в работе мотора, увеличении расхода топлива и др. Регулировки требуются еще и потому, что со временем пружинки ослабевают, мембрана «дубеет», воздушный фильтр засоряется.

Все двигатели, работающие на газе очень чувствительны к загрязнению воздушного фильтра. При его засорении недостающий объем воздуха двигатель пополняет за счет газа, значительно увеличивая расход. Поэтому рекомендуется чаще менять его.

Самостоятельно настроить подачу газа и устойчивую работу двигателя с ГБО 1 поколения, просто. Перед тем как начать регулировки подачи газа, надо проверить и если необходимо отрегулировать зажигание. На редукторе располагаются два винта для регулировки. Винт холостого хода и винт чувствительности, а винт количества на дозаторе. У некоторых производителей дозатор с двумя винтами.

Начинать настройку лучше в следующем порядке:

1. Завести, и прогреть двигатель авто.
2. Винт на дозаторе отвернуть до конца, чтобы не создавать помех проходящему газу.
3. Винт холостого хода полностью закрутить, чтобы исключить подсос газа через канал холостого хода.
4. Винт чувствительности расположенный по центру редуктора с торца, отпустить на 4-5 оборотов.

Регулировка:

1. Завести двигатель, и по четверти оборота заворачивать винт чувствительности. Не спешить!
2. Необходимо учесть, что реакция двигателя будет немного запаздывать, потому что в шлаге остаётся газ и его надо выработать. Так, по четверти оборота, с паузами 5-10 секунд, продолжать закручивать винт до того момента, пока не почувствуете, что еще чуть-чуть и мотор заглохнет.
3. Теперь – винт холостого хода. Выкручиваем его по не много, плавно, не спеша, помня о запоздалой реакции, пока обороты двигателя не повысятся до рекомендованных, производителем. Обычно это 700-750 об/мин. Мотор должен работать ровно, устойчиво без провалов при перегазовке.
4. Теперь винт на дозаторе, водители прозвали его «кран жадности». От него во многом зависит тяга и расход. Прибавьте оборотов мотору до 2000-2500 об/мин. Можно и больше. Удерживая на этих оборотах надо закручивать винт. В определенный момент двигатель начнет терять обороты как бы задыхаться. Дальше закручивать не надо, наоборот нужно на четверть оборота вывернуть винт.
5. Теперь надо проверить настройки. Вывести двигатель на холостые обороты. Если работает ровно, устойчиво, при перегазовке нет провалов, то настройка удалась. Если на холостых оборотах, неустойчиво работает – выровнять с помощью винта холостого хода. Если провалы остались, нужно настраивать заново. Где-то вышла ошибка.

У оборудования Солекс регулировки несколько отличаются. Разница в том, что на дозаторе установлено два винта.

Установка редуктора, дозатора и пульта управления

На завершающем этапе установки ГБО своими силами монтируют редуктор, дозатор рабочей газовой смеси и пульт управления системой.

Установка газового редуктора

Устройство газового редуктора

Агрегат предназначен для выравнивания давления на выходе из баллона и поддержания пониженного значения во всех элементах баллонного оборудования.

Газовый редуктор устанавливают рядом с карбюратором. Устройство имеет встроенную систему обогрева. Входные патрубки редуктора соединяют с выходами автомобильной печки.

Соединение редуктора к подводящему и отводящему патрубкам печи выполняют с помощью двух тройников. При монтаже соблюдают определенный порядок соединения агрегатов.

Внимание! Входной патрубок газового редуктора врезают в подводящий патрубок печки. Выходной патрубок редуктора соединяют с отводящим трубопроводом отопления

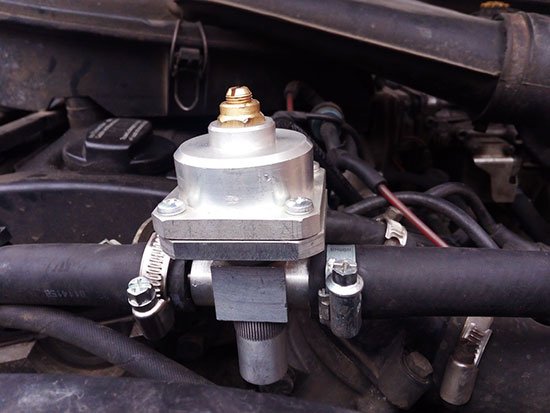

Установка дозатора рабочей смеси

Дозатор газовой смеси регулирует подачу газа от редуктора к смесителю. Аппарат устанавливается между указанными элементами. Во входной патрубок дозатора подключают газопровод от редуктора. К выходному патрубку дозатора подключают топливопровод от карбюратора.

Установленные элементы закрепляют хомутами. Стыки трубопровода на входах и выходах тщательно заделывают герметиком.

Вакуумный дозатор ГБО

Пульт управления

Установка пульта управления является финальным этапом монтажа ГБО. Прибор предназначен для регулировки работы системы из салона машины.

Пультовое устройство поставляется в комплекте с аппаратурой. Устанавливают по схеме, согласно приложенной технической инструкции.

Пульт управления ГБО

Настройка и регулировка ГБО на карбюраторном моторе

Хорошо известно, что установка ГБО (с учетом значительного подорожания бензина одновременно со снижением качества данного вида топлива) уже многие годы является практически единственной возможностью существенно сократить расходы в рамках эксплуатации бензинового двигателя.

Сегодня различные поколения газобаллонного оборудования можно повсеместно встретить на карбюраторных и инжекторных авто. Если говорить об инжекторе, перевести на газ можно не только моноинжекторные двигатели и моторы с распределенным впрыском, но и силовые агрегаты, в которых топливо подается в каждый цилиндр напрямую (прямой впрыск).

Если точнее, на таких моторах главной задачей является правильно настроить редуктор-испаритель. Далее мы поговорим о том, как выполняется настройка газового редуктора автомобиля с карбюратором, а также какие особенности и нюансы нужно учитывать, чтобы добиться оптимальных результатов.

Выбор комплекта гбо

Самый простой способ — выбрать брендовое оборудование под конкретную марку автомобиля.

В составе комплектов от этих брендов присутствуют все необходимые элементы. Начиная от редукторов, форсунок, клапанов и заканчивая специальными электронными модулями, не требующими программирования и дополнительной настройки.

Модельное газовое оснащение автомобиля представляет собой систему, унифицированную под конкретную марку/модель автомобиля или платформу, на которой собирается автомобиль.

Такие системы оснащены всем необходимым крепежом, который унифицирован по посадочным местам и рассчитан на распределение основных узлов в безопасных местах в автомобиле.

Электронная часть модельного оборудования заранее калибруется на заводе под определенную модель машины, а это значительно упрощает настройку и сопряжение ГБО со штатной системой ЭБУ.

Брендовое модельное ГБО имеет ряд преимуществ и недостатков.

Плюсы модельного газового оборудования:

• не требует сверления большого количества отверстий и монтажа дополнительных фиксаторов и креплений, модельные комплекты подходят «по месту» и отлично устанавливаются на предусмотренные производителем места;
• не требует вмешательства в электронный блок управления автомобиля;
• надежность;
• сохранение дилерской гарантии (только при обращении в специализированные сервисы).

Минусы модельного газового оборудования:

• высокая стоимость;
• отсутствие выбора (только ограниченный список брендов и модификаций);
• большие финансовые затраты на установку в специализированном сервисе.

В случае, если у автолюбителя нет желания и средств тратиться на приобретение брендовых ГБО, то можно пойти другим путем и выбрать универсальный комплект оборудования. Подобные универсальные комплекты в изобилии представлены в ассортиментах многих автомобильных магазинов.

Возможность выбора и приобретения деталей по отдельности делает унифицированные комплекты газобаллонного оборудования весьма привлекательными для покупки. Как правило, установка гбо своими руками, собранного из различных комплектующих не вызывает серьезных трудностей, но требует знания определенных навыков.

Унифицированные комплекты газового оснащения варьируются по своим характеристикам (мощность, количество цилиндров, тип впрыска топлива, наличие турбонагнетателя и т.п).

Ограничивающими факторами в этом случае будут только мощность двигателя и заправочный резервуар. От мощности двигателя будет завесить то, какой именно редуктор и форсунки нужно будет устанавливать, а место расположения заправочного резервуара на всех автомобилях разное, поэтому этот момент стоит учитывать.

Преимущества универсальных газовых систем:

• низкая стоимость;
• широкая доступность;
• совместимость с большим количеством марок и моделей автомобилей;
• возможность индивидуального подбора комплектующих под определенные условия эксплуатации машины.

Недостатки универсальных газовых систем:

• есть риск нарваться на брак или подделку;
• требует проведения дополнительных работ по монтажу и подготовке навесного оборудования;
• лишение дилерской гарантии (в случае, если авто стоит на заводской гарантии, а установка производится не в сертифицированном сервисе);
• требует настройки электронного блока управления.

Основные неисправности, причины возникновения способы их устранения.

Настройка. Регулировка и настройка газового оборудования и его ЭБУ после его установки – процесс достаточно сложный, и он должен проводиться опытными профессионалами. Если загорелся чек двигателя при работе на газе, то, вероятно, система настроена неверно. Если речь идет о карбюраторном двигателе, то его настройка похожа на настройку карбюратора – подбор оптимальных положений подачи воздуха и смеси. На инжекторных двигателях – это настройка режимов на компьютере. Браться за такую работу своими руками не рекомендуется. Лучше ехать в сервис и, если что-то пошло не так, возвращаться или искать нормальный.
Свечи. Требования к свечам для поджигания газа предъявляются повышенные. При работе на газе на свечах зажигания не образуется нагар

Когда автомобиль Приора переключается на газ, зажиганию требуется больше мощности для того, чтобы газ загорелся. Лучше отдать предпочтение специализированным моделям. Хотя сами свечи после их установки и работе на газе служат значительно дольше. При работе на газе смесь сгорает практически полностью, и на них не образуется нагар.

Запуск автомобиля на газе. Хотя автомобиль Приора вполне может запускаться и прогреваться на газе, делать этого не следует, особенно на морозе. После такого насилия страдают мембраны редуктора и сокращается их срок службы. Современное ГБО четвертого поколения запускает двигатель на бензине и автоматически переключается на газ при достижении температуры в сорок градусов Цельсия. Сломанный редуктор необходимо менять.
Неправильное и несвоевременное обслуживание. После установки ГБО Атикер автомобиль Приора требует больше внимания и операций по обслуживанию

Внимание уделяется воздушному и газовому фильтрам. С редуктора необходимо сливать конденсат после каждой второй–третьей заправки

Следить за системой охлаждения, иначе редуктор перемерзнет. В системе охлаждения может образоваться пробка, уровень жидкости в таком случае стоит пополнить, найти и устранить причину утечки и развоздушить систему. После установки ГБО автомобиль Приора требует больше внимания и операций по обслуживанию

Неисправности двигателя. Работа газа в качестве топлива сказывается на состоянии силовой установки только положительно. Когда автомобиль Приора переключается и работает на газе – пропадает детонация, появляется нагар, смазка не смывается со стенок цилиндров. А вот усталость самого двигателя, который тоже имеет свой ресурс, может доставить немало проблем с ГБО. Неисправные или грязные лямбда-зонды, усталость ГРМ и поршневой группы, плохая компрессия могут привести к плохой работе ГБО, утечкам газа. Неисправный двигатель или проводка автомобиля – самая главная причина редких возгораний комплектов. При других условиях это практически невозможно, даже после очень серьезного ДТП. Если двигатель устал, то эксплуатировать его с газом очень опасно, необходим ремонт двигателя.
Неисправности проводки или ЭБУ. Плохой контакт на датчиках или аккумуляторе, неправильный монтаж и установка датчиков, клапанов и систем. Необходимо проверить всю проводку системы и заменить неисправные элементы.
Загрязнение системы. Сам по себе газ не содержит вредных примесей. Чего не скажешь о мусоре в баллоне и в емкостях на заправочной станции. С течением времени система ГБО и её отдельные элементы будут забиваться мусором
С течением времени система ГБО и её отдельные элементы (например, клапан для расхода газа) будут забиваться мусором, и их необходимо будет очищать. Очистка производится сжатым воздухом, растворителями или специальными средствами.

Комментарии

«Будем видеться чаще»

Пара слов о ГБО

Газовое оборудование, устанавливаемое на автомобиль, представляет собой систему, которая позволяет подавать в бензиновый или дизельный двигатели сжиженный газ в качестве топлива. На сегодняшний день наиболее используемыми являются установки для двух типов газов – пропан-бутан и метан. Особых отличий между разными видами ГБО в плане питания нет, однако метановая аппаратура стоит заметно дороже. Вследствие этого многие автомобилисты отдают предпочтение установкам на пропане.

В зависимости от конфигурации и опциональной оснащённости выделяют 6 поколений ГБО. Каждый тип аппаратуры имеет свой набор составляющих, однако неизменно прослеживается усовершенствование систем от 1-ой до 6-ой относительно всех аспектов использования газового оборудования. Стоит отметить, что подавляющее большинство автомобилистов отдают предпочтение установкам 4-ого поколения, считая их наилучшими в соотношение «цена-качество». Поспорить с этим нельзя, установка и обслуживание ГБО 4 вправду наиболее оптимальные среди всей аппаратуры подобного рода.

Учитывая такую востребованность ГБО, правительство нашей страны серьёзно подошло к правовой стороне его установки и эксплуатации. Так, с 2021 года официально запрещено регистрировать газовую аппаратуру, которая установлена не в профильных центрах с соответствующей аккредитацией. Помимо этого, узаконивание ГБО стало обязательным для любого автомобилиста, а также была определена обязательность его периодической проверки. К слову, диагностика ГБО в специальных центрах ТО должна проводиться каждые 2 года для аппаратуры на пропане и 5 лет для метановых установок. В любом случае, некоторые автомобилисты проводят установку ГБО своими руками, получая после этого соответствующие бумаги в спеццентрах, так скажем, по договорённости.

Цена на опрессовку ГБЦ

Настройка отклика на нажатие педали газа и количества подаваемого газа

После того, как обороты холостого хода были выставлены, необходимо добиться того, чтобы двигатель быстро реагировал и набирал обороты при нажатии на газ. Для этого необходимо постепенно откручивать регулировочный винт чувствительности до момента, пока обороты ХХ не начнут меняться. Как только было замечено изменение холостых оборотов, указанный винт нужно завернуть обратно на 2/3 от 1 полного оборота  или на один оборот с четвертью (в зависимости от того или иного ДВС и т.д.).

По окончании нужно нажать на педаль газа, сначала плавно, затем можно понажимать резко. Главное, если настройка сделана правильно, не должно быть никаких провалов, двигатель должен быстро выходить из режима ХХ, адекватно реагировать на педалирование, хорошо раскручиваться и резво откликаться на  любые нажатия педали газа.

После того, как настройки были закончены и отзыв на педаль газа не вызывает нареканий, нужно переходить к настройкам самого дозатора. Для этого следует поднять обороты, в среднем, до 3 или 3.5 тыс. об/мин без подсоса. Для этих целей лучше пригласить помощника, который будет нажимать на газ.

Далее следует закручивать винт на дозаторе до того момента, пока обороты не начнут меняться. Чтобы точно убедится в том, что обороты действительно меняются, рекомендуется в приблизительной «точке» изменения оборотов отпустить и затянуть винт на пол оборота или больше.

Итак, когда положение винта, приводящее к изменению оборотов, было найдено, следует отвернуть винт от этого положения на половину или 3/4 четверти оборота

Обратите внимание, если установлен дозатор, который имеет две секции, тогда все описанные выше манипуляции проводятся с первой камерой

Вторую камеру выставляют до 1/3 от первой. В том случае, если редуктор также имеет возможность регулировки давления первой ступени, тогда потребуются дополнительные действия.

Сразу отметим, такие работы взрывоопасны! Без надлежащего опыта и навыков самостоятельно выполнять описанные ниже действия не рекомендуется! Обратитесь за помощью к квалифицированным специалистам!

1. Прежде всего, мотор нужно заглушить, после чего перекрывается газовая магистраль. Затем к полости первой ступени подключается манометр. Само подключение реализуется через контрольное отверстие, которое перекрыто винтом.
2. Что касается манометра, прибор должен иметь шкалу 1.5 кгс на квадратный сантиметр. После подключения следует открыть подачу газа и завести двигатель. В режиме холостого хода настраивается давление на первой ступени по манометру.
3. Показатель должен оставлять 0.38-0.42. Выставив давление, регулировки холостых оборотов и чувствительности редуктора следует провести повторно.

Клавиатура

Принцип работы ГБО 4 поколения

Газобаллонное автомобильное оборудование стало популярным благодаря тому, что оно способно нагнетать топливо комбинировано, то есть газ+бензин. Также, по желанию водителя, он может переключить с комбинированного способа только на газовую подачу или же, только на бензиновую подачу в систему ДВС. Также, переключение режимов может происходить автоматически. Панель управления четвертого ГБО маленькая. Она подсвечивается светодиодным индикатором показатель количества газа в баллоне и, на котором есть переключатель режимов подачи топлива.

В основном, панель управления газового оборудования устанавливают с левой стороны под рулевой колонкой, рядом с кнопками регулировки фарами.

Индикаторы топлива

На панели управления ГБО 4 есть 5 светодиодных информационных индикаторов: 4 зеленых и 1 красный. Они расположены в один ряд.

1. Если горит 1 зеленый сигнал светодиода — это значит, что осталось в баллоне 10 литров газообразного топлива. 10 литров газа достаточно для прохождения пути на расстоянии до 200 км.
2. Если включилась красная светодиодная лампочка, значит, что осталось минимального количество топлива. Аварийного количества газа хватает, чтобы проехать от 50 до 80 км. При включении красного индикатора, требуется заехать на заправку.

Панель управления газобаллонного оборудования

Есть еще красный индикатор на пульте, сверху в углу. Он работает в мигающем режиме. Когда замигал, значит, что двигатель пока работает на бензине, но вскоре произойдет переключение на газ. Красная лампочка на пульте управления мигает всякий раз, когда автомобиль только что завелся. После того, как мотор наберет рабочую температуру, система ГБО переведет на газ.

Способность ГБО системы работать в комбинированном режиме повышает надежность стабильной работы ДВС машины. Также, одна заправка позволяет проехать большее расстояние. Особенно, это удобно в малонаселенных местностях, где расстояния до заправок большие или, если топливо не качественное. Кроме вышеперечисленных плюсов, можно легко сделать автомобиль не угоняемым. Чтобы включить противоугонку авто, достаточно снять коммутатор, без которого ни бензиновое, ни газовое топливо поступать в инжекторную систему ДВС не будет.

Если в автомобиле установлен двигатель с дорогой системой впрыска топлива с катализатором, который очищает выхлопные газы, то установленная система ГБО 4 поколения понизит расход топлива и продлит ресурс самого катализатора.

Такое оборудование назначается для двигателей, которые соответствуют требованиям экологических норм по вредным веществам ЕВРО 3 и выше. В этом оборудовании есть импульсный впрыск топливо-воздушной смеси, который выполняет команды контроллера отдельного блока управления с микропроцессором. Блок управления (БУ) считывает и генерирует данные микропроцессора и дает сигналы управления, которые открывают электромагнитные форсунки впрыска газового топлива и, которые блокируют форсунки подачи бензина.

Данные, по которым система создает нужную концентрацию для подачи в систему двигателя:

1. Давление газа.
2. Температура редуктора.
3. Температура газа.

При возникновении случая, когда давление поступающего газа уменьшается и становится ниже предельно допустимого, система ГБО 4 выключает газовые форсунки и включает бензиновые форсунки. Таким образом, осуществляется перевод работы ДВС с газа на бензин.

Как избавиться от сырости в машине

ВНИМАНИЕ !

• При подключении к печке, обязательно проверьте наличие запорного клапана (крана). Бывает такое, что в некоторых автомобилях сначала находится клапан, затем охлаждающий рукав (шланг) подсоединяется непосредственно к подаче жидкости на радиатор печки. Подключаться нужно до запорного клапана, а не после, предварительно врезав тройник!
• Подключаться нужно обязательно с помощью тройника, а не через угловое соединение 90 градусов;
• Подключение через тройник является правильным, так как обеспечивает равномерную подачу горячей охлаждающей жидкости на газовый редуктор и радиатор печки. Происходит равномерная циркуляция;

Коробка «автомат» — очень удобно

Регулируем ГБО Tamona после прошивки бензинового ЭБУ, своими руками

На автомобилях с газовым оборудованием 4 поколения после обновления прошивки ЭБУ бензина есть необходимость выполнить корректировку, настройку блока управления ГБО. Рассмотрим эту операцию на примере блока управления подачи газа Tamona.

Что потребуется для настройки.

Для того чтобы самостоятельно выполнить необходимые настройки вам потребуются:

• Оригинальное программное обеспечение Tamona – программа TamonaGas;

• Кабель ГБО – адаптер для согласования блока управления и компьютера.

Скачиваем актуальную версию программы TamonaGas на официальном сайте компании Tamona или у нас на сайте (тыц), устанавливаем ее на компьютер.

Подключение и внесение настроек в блок электронного управления ГБО Tamona

1. Выполняем подключение ПК к блоку управления ГБО посредством кабеля;

2. Производим запуск программы Tamona;

3. При первом запуске необходимо выбрать необходимый порт для подключения;

4. Переходим во вкладку «F3 Калибровка»;

5. В нижней части окна программы – блок «Стереть», нажимаем кнопки «газ» и «бензин» для удаления точек графиков газа и бензина;

6. Выбираем вкладку «F5 автокалибровка» и жмем на кнопку «Старт». Калибровка происходит в автоматическом режиме;

7. Возвращаемся на вкладку «F3 Калибровка»;

2x h16

8. Нажимаем на кнопку – «Картограмма»;

Для составления графика необходимо выполнить поездку на бензине не отключая компьютера и программы. Ехать необходимо в разных режимах, изменяя стиль вождения. В окне утилиты настройки будет рисоваться график (желтого цвета) поездки с контрольными точками. Когда график будет состоять не менее чем из 10 точек, необходимо переключиться на газ и повторить поездку. На экране появится еще один график, теперь уже зеленый, также накатываете 10 точек.

Чем ближе графики находятся друг к другу, тем точнее выполнена настройка. Идеальный вариант — когда графики совпадают.

Для чего нам необходимы картограммы? Для того чтобы выполнить оптимальные настройки работы форсунок на газу. Если все настройки сделаны правильно, режим работы форсунок при переключении с бензина на газ не меняются. Двигатель работает ровно, не ощущается падение мощности, исключается перерасход топлива, при переключении с бензина на газ разница незаметная.

Возможности ПО TamonaGas позволяют выполнить подстройку автоматически. Для этого необходимо нажать кнопку «Пересчет». Подстройка графиков произойдет без вашего вмешательства. В программах для настройки блоков управления ГБО других производителей, сведение графиков необходимо выполнять вручную.

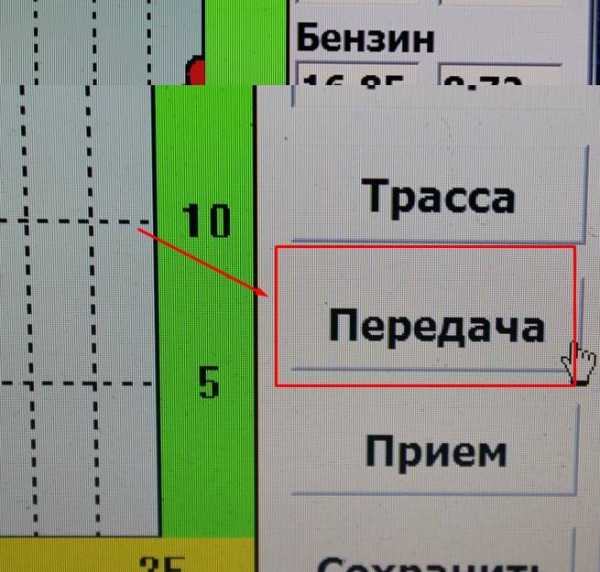

Остается только сохранить настройки в ЭБУ. Для этого используем кнопку «передача».

vagcom.com.ua

Показатель вязкости

Процесс установки

У Автолюбителей, которые хоть когда-либо осуществляли ремонт и обслуживание машин производства ваз своими руками, монтаж оборудования не вызовет больших требований.

Конкретного алгоритма по монтажу газовой системы на машину нет, можно начинать как со врезки форсунок, так и с закрепления баллона в салоне или багажнике.

Этапы работы условно можно разделить на:

• проектировку (примерка соединений, планирование размещения деталей);
• черновой монтаж (сверление отверстий, прокладывание магистралей);
• монтаж редуктора;
• врезка форсунок;
• закрепление баллона;
• чистовой монтаж (соединение всех элементов воедино, надежная затяжка гаек и болтов, проверка на утечки);
• электронное сопряжение и настройка

Врезка форсунок и установка рампы

Начнем с самого сложного, со врезки форсунок во впускной коллектор. Для этого потребуется отсоединить воздушный фильтр, электронные фишки с дросселя и прочие элементы, закрепленные на впускном тракте. Для снятия самого коллектора необходимо открутить фиксирующие шпильки (реже — болты) и аккуратно стянуть коллектор со шпилек.

Как только коллектор снят, необходимо разметить отверстия для врезки газовых форсунок. Расстояние от прилегающей плоскости коллектора ГБЦ до места врезки может варьироваться в диапазоне от 1 до 7 см. Место для врезки выбираем с самым большим диаметром, чтобы не препятствовать нормальному потоку воздуха. Как только место для форсунок выбрано, на коллекторе следует накернить участки в которые надо будет засверлиться.

После засверливания отверстий под газовые форсунки, берем метчик и нарезаем резьбу. Теперь тщательно отчищаем впускной коллектор и устанавливаем форсунки. Перед врезкой желательно воспользоваться фиксатором резьбы и закрепить форсунки на локлайт или фиксатор.

Теперь, в зависимости от крепежа следует установить рампу. Место для монтажа может быть на впускном коллекторе (чаще всего) или же на клапанной крышке (если это удобно). Для установки повторяем операцию по накернению меток, затем просто засверливаем посадочные канавки (сверлить коллектор насквозь НЕЛЬЗЯ, т. к. это приведет к его выходу из строя).

Монтаж редуктора

Размещение редуктора может быть практически любым. Он должен размещаться строго параллельно движению транспортного средства, а высота расположения не должна быть сильно низкой или высокой. Оптимальное размещение — чуть ниже клапанной крышки ГБЦ.

Сделанные отверстия желательно обработать солидолом или пушсалом, это нужно чтобы предотвратить появление очагов коррозии. При монтаже обязательно надо использовать гровер-шайбы, дабы исключить паразитную вибрацию и преждвременную поломку редуктора.

Установка баллона и протяжка магистралей

Месторасположение баллона зависит от его типа, тороидальные отлично подходят для размещения в нише запаски, а цилиндрические прямо за спинками задних сидений. В монтаже баллона нет ничего сложного — выбираем оптимальное место и устанавливаем удерживающие крепления (в соответствии с инструкцией). В случае, если на баллоне присутствует клапан, то его выходной канал следует надежно изолировать от внешней среды герметиком, в его патрубок вывести наружу.

Для протяжки магистралей потребуется рассверлить несколько отверстий в полу багажника и протянуть в них трубки от баллона.

Магистрали крайне редко будут соприкасаться с полотном дороги. В передней части, «на фартуке», также делаем крепежные отверстия, через, которые «ведем» магистраль. Как только магистраль «протянута», фиксируем её концы в баллоне и редукторе.

Проверка и калибровка электроники

А вот проверка соединений на герметичность производится путем намыливания всех соединений и визуального контроля за утечками газа, сделать это достаточно быстро и просто в гаражных условиях.
