Проверка и ремонт генератора ваз 2107

Работа агрегата

При прохождении тока по обмотке возбуждения автогенератора, вокруг ротора возникает магнитное поле.

Последнее преобразуется блоком диодов в постоянное. Необходимая для нормальной зарядки аккумулятора величина постоянного напряжения (от 13,9 до 14,2 В) поддерживается при помощи реле-регулятора, которое при повышении напряжения выше верхнего значения, уменьшает ток возбуждения. А при снижении ниже нижнего, увеличивает его. Так устроен любой автогенератор.

Немного истории

Первые автомобильные генераторы были генераторами постоянного тока. Такими генераторами автомобили комплектовались вплоть до начала 60 годов прошлого века. Их главное отличие от генераторов переменного тока в том, что электромагниты, создающие магнитное поле, неподвижны. ЭДС находится во вращающихся в этом поле обмотках ротора. Снимается же ток с изолированных между собой полуколец, поэтому на каждой щетке присутствует напряжение только одной полярности. Их недостатками является сложная конструкция щеточно-коллекторного узла и низкая надежность из-за большого тока, протекающего через контакты между щетками и коллекторными пластинами.

Поэтому, как только промышленность стала выпускать полупроводниковые диоды достаточной мощности, генераторы постоянного тока на автомобилях стали заменять генераторами переменного тока с полупроводниковыми выпрямителями. Выпрямители первых таких генераторов для автомобиля были селеновыми. Они имели большие размеры, а их рабочая температура была значительно ниже, чем у современных кремниевых. Поэтому они не могли размещаться внутри генератора.

Первые регуляторы напряжения были вибрационные. Они представляли собой реле, регулирующее ток возбуждения за счет частых кратковременных разрывов цепи, питающую катушку ротора. Поэтому регулятор напряжения до сих пор часто называют реле-регулятор. Они имели нормально замкнутые контакты, подающие питание на катушку якоря. При повышении напряжения бортовой сети, обмотка реле притягивала сердечник и разрывала цепь питания якоря. От этого падало выходное напряжение генератора, реле переставало удерживать сердечник, и цепь питания ротора вновь замыкалась.

На смену им пришли полупроводниковые регуляторы на дискретных элементах. А за ними и интегральные регуляторы напряжения, обладающие столь малыми размерами, что их стали объединять в один узел со щетками и вставлять в корпус генератора.

Как установить и подключить новый генератор на ВАЗ 2101–2106

Причиной замены генератора является сгорание его обмоток, межвитковое замыкание, старение корпуса, что приводит к поломке его, и т. д. иногда мощность генератора мала, и по этой причине его необходимо менять.

Случаются такие ситуации, что при модернизированию своей машины устанавливают мощные усилители и дополнительные гаджеты расходующие энергию, в таком случае стандартного генератора не хватает, и его необходимо менять на новый и мощный.

Теперь рассмотрим поподробнее на что можно поменять стандартный генератор Г – 221:

• Для начала можно использовать генератор с ВАЗ 2105, где выдает ток в 55 Ампер, но это не самый мощный вариант, он хорош, в тех случаях где не очень большое количество оборудование. Но он хорош тем что при его установке не нужно переделывать крепление на корпусе, стоит все го лишь немного переделать электрику под него.
• Следующим вариантом можно использовать генератор от ВАЗ – 2106, который выдает 55 Ампер, что опять же достаточно когда не очень много дополнительной электроники.
• Третьим вариантом будет стандартного генератора, на генератор ВАЗ 21074, он имеет маркировку 372.3701-03. Он может выдать примерно 73 Ампера, где аксессуаров может намного больше чем в предыдущих двух вариантов, установкой он достаточно не отличается от предыдущего варианта генератора.
• Четвертый вариант имеет вид установки генератора с такой машины как Нива, мощность у него около 80 Ампер, и он может удовлетворить очень даже большое количество электроники, дополнительных усилителей, и светодиодов. Установка требует побольше изменений нежели в других случаях.
• Последний вариант – состоит в том что стандартный генератор можно заменить на другие модели иномарок, гибридов, но чаще всего китайских генераторов. Эти пять способов – считаются самые распространенные.
• Теперь поговорим по конкретнее про установку генератора от ВАЗ 21074 на ВАЗ 2106(2101). Достаточно часто выбирают модель 2107-37011010, он хорош тем что для него можно достаточно легко найти запчасти. Достаточно много плохого пишут про реле-регулятор K1216EH1, оно плохо тем что реле не меняет зарядное напряжение на зависимую температуру окружающей среды.

Установка и подключение генератора с ВАЗ 2107

В установки ничего сложного нет, оно крепится как и стандартный генератор, но имеет другое подключение. Сейчас о нем и поговорим.

Для начала нужно отсоединить, затем заизолировать провод под реле-регулятор. Все подключения самого генератора такое же как и в стандартном генераторе.

Провод серого цвета нужно заизолировать и никуда не подключать, а провод желтого цвета подключить к клемму.

Для контрольной лампы можно использовать лампу от повторителя, которая имеет мощность 3 Вт, что бы ее подключить нужно провести к ней два провода – сдвоенный оранжевый, желтый.

Все кто использовал этот метод были довольны, зарядка в таком случае сохраняется при больших оборотах. И мощности хватает на хороший усилитель.

Провода подключения электроприборов

Приступаем к ремонту

Причин отсутствия заряда аккумулятора может быть несколько Приведенная ниже инструкция довольно универсальная и подойдет для любого случая.

Алгоритм устранения неисправности:

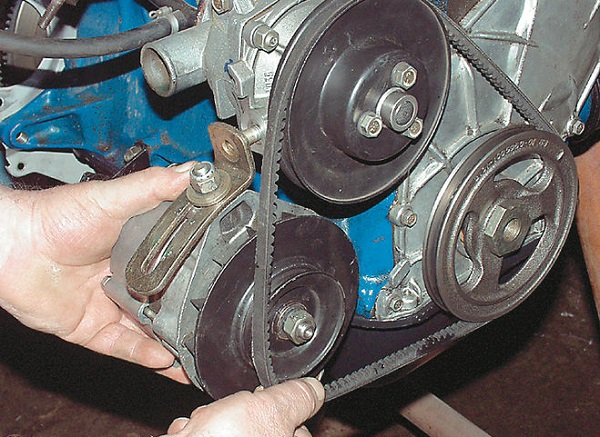

1. Первым делом проверяем исправность ремня и его натяжку. Если он поврежден или слабо натянут то зарядка будет меньше нормы и в конечном итоге приведет к неисправности аккумулятора. Ремень также частично отвечает за работу охлаждающей помпы, так что его повреждение может стать причиной и других проблем.

Проблему определить можно по признаку, когда при заведенном двигателе напряжение в цепи питания укладывается в норму, но сразу после подключения нагрузки оно пропадает. Еще одним признаком слабого ремня может быть появление свиста. Он может появляться сразу после запуска мотора или при включении крупных потребителей тока, например таких как свет.

Это необходимо исправлять, так как плохо натянутый ремень во время работы механизма буксует, что ускоряет его износ. Его необходимо подтянуть на уровень прогиба 12 – 17 миллиметров при нажиме в 10 кгс, или заменить на новый;

1. Что бы не терять время зря и не сделать ложных выводов нужно проверить напряжение на аккумуляторе при остановленном двигателе и заведенном. Нормальное напряжение питания машины при пущенном двигателе, должно составлять 13,6 — 14,1 вольт. Напряжение ниже этого будет говорить о слабом ремне (пункт 1), неисправности реле регулятора или вышел из строя диодный мост.
2. В случае, если с ремнем все в порядке снимаем реле зарядки и смотрим износ щеток. Они должны быть длиннее 5-ти миллиметров, это видно и визуально, но для надежности проверьте линейкой. При их неисправности замените реле зарядки ВАЗ 2017.

Проверить реле можно подав на него напряжение аккумулятора до 12 вольт и подключив к щеткам мультиметр. Должно появиться напряжение. Далее необходимо подать на реле напряжение в 16 — 18 вольт. На щетках не должно быть ничего;

1. Следующая причина по которой пониженное напряжение обрыв одного или нескольких диодов. Выявляется при снятии и разборке генератора.

Хуже когда происходит пробой диода, тогда падения напряжения нет, но влияние на аккумулятор это оказывает пагубное. В цепь питания машины попадает переменное напряжение, что приводит к кипению АКБ, разрушению пластин и снижению срока его службы.

1. Если не горит зарядка аккумулятора ваз 2107, а точнее –контрольная лампа на панели приборов, при том, что вольмер показывает нормальное напряжение и на фоне всего этого зарядки нет – значит проблема кроется в контакте на клеммах. Чтобы то исправить, необходимо отсоединить провод и произвести чистку наждачной бумагой или надфилем и проверить целостность провода от АКБ до генератора.
2. Еще одно причиной по которой вообще не светится лампа заряда аккумулятора — это обрыв обмотки якоря. Определить можно только после разборки генератора и измерив обмотку на обрыв, контролькой или мультиметром.

Ниже приведена схема зарядки аккумулятора ваз 2107:

Устранение неисправностей

Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам. Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются. Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Для проверки обмотки возбуждения на обрыв щупами мультиметра дотрагиваются до колец ротора при снятом щеточном узле — рабочая обмотка показывает небольшое сопротивление. При касании одного щупа к кольцу, а другого к валу или корпусу ротора проверяют наличие замыкания обмотки на «массу». Для проверки реле-регулятора напряжения к верхнему контакту подсоединяют «+» АКБ, а к левому — «-» и измеряют напряжение на щетках. Оно должно быть 12 В. Если нет — реле подлежит замене.

Функции и расположение реле зарядки ВАЗ 2107

В ранних моделях применялся внешний регулятор напряжения ВАЗ 2107, который устанавливался на левой арке в подкапотном пространстве. В более новых моделях реле стали устанавливать вместе со щеточным механизмом генератора. Независимо от места расположения и конструкции (выпускаются реле на печатных платах или в виде единого полупроводникового модуля), функции устройств одинаковы — регулировка напряжения на выходе генератора автомобиля.

Для поддержания правильного режима зарядки аккумулятора и нормального функционирования приборов бортовой сети авто напряжение на выходе генератора должно быть в пределах 13.6-14.6 вольт (лучше ближе к 14). Реле регулятора меняет напряжение в цепи возбуждения генератора в зависимости от напряжения на выходе, чтобы при любой нагрузке и оборотах он выдавал оптимальное напряжение. В случае неисправности реле зарядки ВАЗ 2107 напряжение сети может быть ниже или выше нормы. В первом случае аккумулятор будет разряжаться, во втором — закипит и может выйти из строя.

Нет зарядки: признаки и причины

Если напряжение с генератора по каким-то причинам перестанет поступать на аккумуляторную батарею, она разрядится за несколько дней. А в случае полного выхода из строя установки АКБ придётся обеспечивать всю бортовую сеть, включая систему зажигания, самостоятельно. Так она сможет проработать не более часа.

Признаки отсутствия зарядки

Симптомами того, что генератор не заряжает аккумуляторную батарею, являются:

• постоянно горящая или периодически включающаяся сигнальная лампа на приборной панели;
• быстрая разрядка аккумулятора;
• снижение производительности отдельных электрических приборов бортовой сети машины.

Сигнальная лампа

На приборной панели «семёрки» предусмотрена специальная лампа, сигнализирующая об отсутствии зарядки аккумулятора. Если цепь генератора работает в штатном режиме, лампа горит только при включённом зажигании до момента начала работы силового агрегата. После пуска двигателя она должна гаснуть. Если же она продолжает гореть, скорее всего, АКБ зарядки не получает.

Случается и так, что контрольная лампа включается периодически. Это признак того, что напряжение на батарею либо вообще не подаётся, либо подаётся непостоянно.

Быстрая разрядка аккумулятора

При неисправности генератора или его цепи аккумуляторная батарея не будет получать того напряжения, которое необходимо для её зарядки. Кроме того, ей придётся питать часть электрооборудования автомобиля, расходуя свою электроэнергию. В такой ситуации аккумулятор быстро сядет. Вы сможете это понять, когда появятся трудности в процессе запуска двигателя. Получая недостаточно энергии, стартер будет вяло крутить маховик коленвала или только «щёлкать» тяговым реле.

Снижение производительности электрооборудования

Понять, что генератор работает не в штатном режиме, помогут и некоторые электроприборы. При возникновении подозрений на сбои в работе генераторной установки можно, например, запустить мотор, включить фары (если в них установлены обычные лампы накала или галогенки) и посмотреть, как они светят. В случае неисправности генератора их яркость будет на порядок ниже, ведь лампы также рассчитаны на определённый номинальный ток. Снижение производительности может наблюдаться и у вентилятора отопителя. Он будет крутить лопасти заметно хуже. При его включении свет у фар будет ещё слабее.

Причины отсутствия зарядки

Причин отсутствия зарядки аккумулятора немного. К ним относятся:

• нарушение целостности (обрыв) ремня привода;
• ослабление ремня;
• обрыв в проводке электрической цепи генератора или сильное окисление соединительных клемм;
• сбои в работе выпрямителя;
• поломка регулятора напряжения;
• обрыв в обмотках генератора или замыкание.

Обрыв ремня

Хоть ремень и рассчитан на 50 тыс. км пробега, порваться он может и после нескольких дней эксплуатации. Особенно если есть дефекты шкивов самого устройства, коленвала или помпы. Сам по себе обрыв ремня привода генератора для двигателя неопасен, но только в том случае, если эта неисправность будет обнаружена сразу. И дело здесь не столько в отсутствии зарядки, сколько в остановке помпы. Если она перестанет работать, двигатель моментально перегреется. А это уже чревато прогоранием прокладки головки блока цилиндров со всеми вытекающими последствиями. Так что в случае загорания сигнальной лампы или возникновения других симптомов нарушения работы генератора первое, что нужно сделать — это проверить, цел ли приводной ремень. Для этого необходимо остановить двигатель, открыть капот и произвести визуальный осмотр привода генераторной установки.

Ослабление ремня

Приводной ремень должен иметь определённое натяжение. При ослаблении натяжения он будет проскальзывать на шкиве коленвала, не обеспечивая того количества оборотов ротора генератора, которое необходимо для выработки тока с нужными параметрами. Признаком ослабления ремня является характерный свист, чаще всего проявляющийся при повышении влажности воздуха. При проскальзывании ремня контрольная лампа обычно не загорается, но в некоторых случаях она может включаться на какое-то время или моргать.

Обрыв в цепи и окисление клемм

Батарея не будет заряжаться и при нарушении целостности проводов в схеме подключения генератора. Цепь зарядки АКБ довольно проста: всего лишь один провод соединяет плюсовую клемму батареи с выводом «30» генераторной установки. Именно по нему и подаётся напряжение. «Минус» аккумулятора замкнут на «массу», к которой также подсоединён корпус генератора и соответствующие выводы обмоток. Необходимо лишь проверить наличие контакта между указанными точками цепи.

Итоги
