Автосигнализация Scher-Khan Magicar 8

Scher-Khan Magicar 8 относится к ряду устройств премиум-класса. В 2011 году Scher-Khan Magicar 8 прошла функциональное обновление и теперь выпускается с улучшенным защитным кодом MAGIC CODE PRO 2, который исключает возможность цифрового взлома. Также повышена дальность приёма сигнала — теперь она составляет 2000 метров.

Охранная система Scher-Khan Magicar 8 снята с производства. Смотрите другие автосигнализации.

Описание

Автомобильная охранная сигнализация Scher-Khan Magicar 8 представляет собой интеллектуальную систему защиты легкового автомобиля от посягательств со стороны злоумышленников. Обновленное в 2011 году, устройство приобрело несколько дополнительных функций, а также были модернизированы устаревшие компоненты. Так, в Scher-Khan Magicar 8 используется алгоритм шифрования сигнала под названием MAGIC CODE PRO 2. Он обеспечивает защиту от электронного взлома и сканирования, так как кодируется и передаётся по собственной частоте, которую невозможно перехватить никаким из существующих способов.

Дальность приёма и передачи сигнала от брелока к центральному блоку составляет 2000 метров. Система работает уверенно даже в условиях зашумления радиоэфира в мегаполисах. Scher-Khan Magicar 8 одна из немногих сигнализаций на рынке, брелок которой способен управлять сигнализацией другого автомобиля, при условии, что на нем тоже установлена Scher-Khan Magicar 8. Очень удобно, если Вы используете два автомобиля.

Качественный приемопередатчик

Благодаря применению технологически улучшенного трансивера, центральный блок Scher-Khan Magicar 8 передаёт оповещения к брелоку на расстояние до 2000 метров.

Режим иммобилайзера.

Включив эту функцию, двигатель будет заблокирован через некоторое время, даже если Вы не ставили автомобиль на сигнализацию.

Диалоговая защита MAGIC CODE PRO 2

Продвинутая система диалоговой защиты MAGIC CODE PRO 2 защищает от электронного взлома. При шифровании применяется блочно-потоковое кодирование, которое работает на собственной частоте, защищенное от сканирования специальными устройствами взлома.

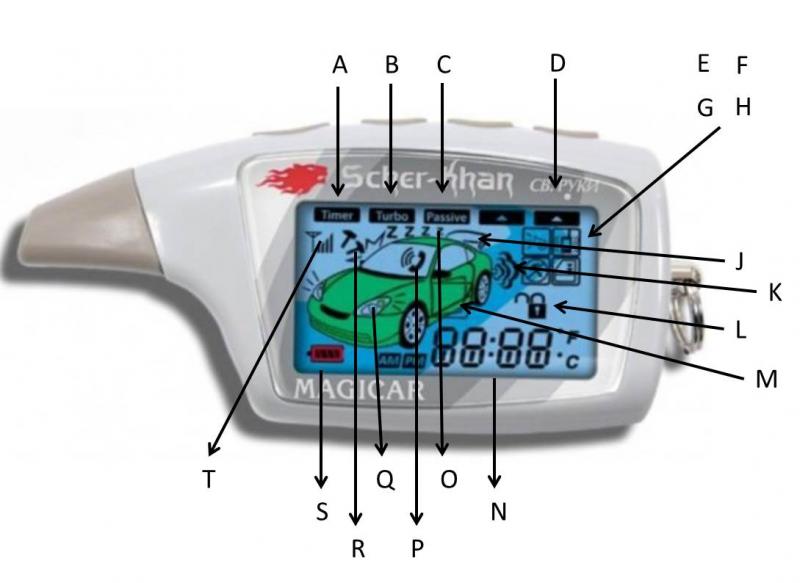

Настройки модели MAGICAR

Данная модель автосигнализации отличается высоким уровнем надежности и легкости управления. Чтобы не возникло ошибок в процессе настройки системы автозапуска, не забудьте заглушить двигатель и включить режим охраны.

Вот несколько полезных команд, выполняемых с брелока:

Функция	Какие кнопки нажимать
Автозапуск по таймеру	Полсекунды удерживать II и IV одновременно.
Вход в меню для задания параметров программ	Держать 2 секунды вместе I + II или I + IV для входа во второе меню.
Дистанционный запуск мотора	2 секунды держите кнопку II. Запрограммировать время можно на 5, 15, 25 и 45 минут.

Рассчитывайте время прокрутки стартера, чтобы автомобиль успел прогреться до вашего к нему прихода.

Все системы сигнализации Шерхан обладают высокой надежностью, поэтому все неисправности в настройках чаще всего вызваны неумением автовладельцев пользоваться охранной системой. Внимательно читайте инструкции по эксплуатации, чтобы не возникало трудностей.

Настройка автозапуска с пульта Шерхан Магикар

Какие кнопки брелока следует нажимать при наладке функции автозапуска этой модели автосигнализации? Инструкция по запуску двигателя с брелока универсальна и походит для Magicar A, B, 1, 2, 3, 4, 5, 6 mini, 6, 7 S, 8 S, 9, 10 мини, 11, 12, 13, 14.

1. Войдите в меню 2, зажав одновременно клавиши 2 и 4 на две секунды. Прозвучит звуковой сигнал, световые приборы моргнут единожды.
2. Выберите в меню нужную опцию (2-20), кликая по кнопке 4 двадцать раз. Каждое нажатие должно сопровождаться звуковым и световым сигналами.
3. По истечении нескольких секунд устройство подтвердит правильность выбора нужного режима двадцатью писками.
4. Пуск двигателя с пульта программируется кнопкой 4. Подтверждение тому – четыре звуковых сигнала и моргания аварийки.

Сравниваем лучшую продукцию!

Преимущества и недостатки систем с автозапуском

Достоинства сигнализаций Шерхан с опцией автозапуском двигателя:

1. Большой функционал, позволяющий упростить управление штатными системами транспортного средства. Для этого сигнализация должна быть правильно подключена к дополнительному оборудованию. Речь идет об электрических стеклоподъемниках, люке, боковых зеркалах, системе кондиционирования, отопления и т. д.
2. Простота монтажа. Сервисное руководство включает в себя подробную электросхему для подсоединения сигнализации. Поэтому с подсоединением контактов у пользователя не должно возникнуть проблем.
3. Эффективная защита транспортного средства. Благодаря применению специальных кодировок, вероятность перехвата сигналов, передающихся между антенной и брелоком, сводится к минимуму.
4. Доступная цена.

Недостатки:

1. Необходимость перепрограммирования пульта. Отдельные модели противоугонных систем оснащаются коммуникаторами с англоязычным интерфейсом. Это может не вызвать проблем у некоторых пользователей при настройке основных функций охраны. Однако если меняются параметры дополнительных опций, это доставит неудобства.
2. Хрупкий корпус коммуникатора. При несерьезных падениях устройство может выйти из строя. Если треснет брелок и повредится его внутренняя плата, придется воспользоваться услугами специалистов для его восстановления.

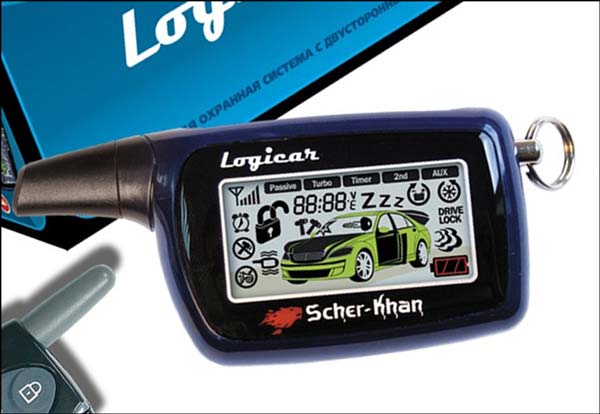

Заводим автомобиль с брелка Scher-Khan Logicar

Модели противоугонной системы Логикар A, B, 1, 2, 3 i, 4 i, 5i, 6i, 5 iS, 6 iS просты в управлении. Все действия выполняются на основном брелоке с дисплеем, запасной отложите в сторону. Проведите настройку автозапуска по следующему алгоритму.

1. Одновременным нажатием на клавиши 2 и 4 пульта активируйте таймер.
2. Для входа в режим программирование зажмите на несколько сек. кнопки 1 и 4.
3. Активируйте запуск двигателя по времени, нажав десять раз клавишу 4.
4. Установите время включения мотора автомобиля: один раз в сутки – клавиша 1; через восемь часов – 2; через четыре часа – 3; через два – 4.
5. Зажав одновременно 2 и 4, вы включите таймер.

Изучив руководство по эксплуатации, вы сможете выставить запуск мотора по температуре, установить настройки его прогрева.

Как настроить автозапуск?

Условия для работы автозапуска:

• зажигание автомобиля должно быть выключено;
• автосигнализация снята с режима охраны;
• режим «Свободные руки» отключен;
• одна из дверей авто должна быть открыта, чтобы избежать автоматической постановки сигнализации на охрану во время настройки автозапуска.

По времени

Инструкция по программированию автозапуска Шерхан 7 по времени:

1. Одновременно нажать и удерживать в течение двух секунд кнопки №1 и №4. Система подаст однократный звуковой и световой сигналы. Будет активировано меню №1 программируемых функций.
2. Кратковременно нажимают кнопку №4 тринадцать раз для выбора режима таймера (меню функций 1-13). При каждом нажатии должен подаваться звуковой и световой сигналы.
3. После паузы в несколько секунд система подтвердит выбор нужного режима. Должно прозвучать тринадцать коротких звуковых сигналов.
4. Устанавливают периодичность пуска. Кнопка №2 задает интервал 8 часов, №3 – 4, клавиша №4 – 2. Система подтвердит выбор соответствующим числом звуковых и световых сигналов. Отсчет времени будет происходить с момента активации режима.

Включение двух режимов одновременно не допускается.

Для установки стандартных периодов пуска (2, 4 или 8 часов) нет необходимости указывать точное время.

Точное время пуска двигателя (производится раз в сутки) программируют следующим образом:

1. До начала установки нужно выключить режим таймера, если он включен (на дисплее присутствует метка «Timer»). Для этого кратковременно нажимают комбинацию кнопок №2 и №4.
2. Вызывают меню программирования функций. Для этого в течение двух секунд удерживают нажатой комбинацию кнопок №1 и №3. Должен прозвучать тональный сигнал и на дисплее появится метка «Pro9».
3. Автоматически включается режим установки текущего времени, показания часов и минут начинают мигать. Нажатием кнопки №1 устанавливают значение часов, клавишей №2 – минут.
4. Устанавливают желаемое время автоматического запуска двигателя. Для этого кратковременно (0,5 сек) нажимают кнопку №4. Начинают мигать метка «Timer» и индикатор пуска. Включая кнопки №1 и №2, аналогично п. 3, задают точное время (часы и минуты) запуска мотора.
5. Выход из меню программирования производят двухсекундным нажатием кнопок №1 и №3. Должен прозвучать тональный сигнал. Пульт перейдет в стандартный охранный режим.

Для выхода из меню программирования достаточно подождать в течение четырех секунд. После этого должен прозвучать продолжительный звуковой сигнал.

Отзывы владельцев

Как включить вебасто с кнопки пульта Шерхан?

Настройка времени, автозапуск по времени

пуск по таймеру (А); режим турботаймера (B); пассивное включение системы (C); режим автоматического включения без нажатия на кнопки (D); включенная сирена (E); выключен датчик определения ударов (F); активен вибровызов в брелоке (G); управление замками дверей после запуска зажигания (H); открытая крышка багажника (J); включен в режиме автозапуска двигатель (K); состояние системы (L); открытые двери (M); поле для отображения часов, температуры и данных при автозапуске (N); режим работы Valet (O); работающая аварийная сигнализация или невыключенные габариты (P); срабатывания датчика удара (Q); индикатор батареи брелока (R); уровень сигнала (S).

Поскольку в сигнализации предусмотрен таймерный режим автозапуска, когда машина заводится каждый день в заданное время, для его работы необходимо корректно настроить время на основном брелке. Порядок действий, необходимых, чтобы настроить время на брелке сигнализации Шерхан Магикар 5:

1. Зажать кнопки 2 и 3 на 2 секунды. Индикация на экране сменится на нечто похожее на надпись «Pro9» (на самом деле это должно изображать Prog, но из-за ограничений семисегментных элементов экрана выглядит подобным образом).

2. Кратко нажать кнопку 1 – показания текущего времени начнут мигать, брелок подаст одиночный сигнал.

3. Нажатиями кнопки 2 установить часы, кнопкой 3 ввести минуты.

4. Зажать кнопки 2 и 3 на две секунды и сохранить настройки.

Автозапуск по времени (естественно, все нужные подключения и настройки самой системы должны быть сделаны заранее) возможен в двух вариантах. Либо автомобиль заводится каждые сутки в установленное время (для чего и настраиваются часы), либо это происходит каждые 2, 4, 8 часов с момента активации режима и независимо от настройки часов. Тип таймерного автозапуска задается в настройках системы, то есть одновременно несколько вариантов активировать нельзя.

Для включения автозапуска по таймеру на 24 часа нужно:

1. Зажать кнопки 2 и 3 на 2 секунды.

2. После появления надписи «Pro9» кратковременно нажать кнопку 2 (не 1, как для настройки текущего времени. Начнут моргать показания ранее установленного времени автозапуска.

3. Кнопкой 1 установить часы, кнопкой 2 – минуты.

4. Снова нажать 2 и 3 и сохранить значения таймера.

5. Нажать кнопки 2 и 4, чтобы на экране включился индикатор TIMER.

Если нужно изменить время автозапуска при уже активированном таймере, нужно сначала отключить его (аналогично, нажатием 2+4), выполнить настройку времени таймера, затем включить его обратно.

Если в настройках сигнализации задан периодический запуск, достаточно просто нажимать кнопки 2+4 для включения и выключения. После активации режима периодического запуска в первый раз мотор заведется через 2, 4 или 8 часов в зависимости от настроек центрального блока.

Возможные неисправности

С какими неполадками может столкнуться автовладелец:

1. Двигатель не заводится при включенной функции автозапуска. Почему это происходит, позволит узнать диагностика. Сначала проверьте, включена ли функция дистанционного пуска. Возможно, активирована опция запуска ДВС по температуре. Если разница между показаниями термометра и температурного датчика составляет хотя бы один градус, система не заведет мотор.
2. Сигнализация не срабатывает. Если не получается включить или отключить охранный режим, в первую очередь производится диагностика состояния батарейки в брелке. Когда аккумулятор сел, он подлежит замене. О разряде батарейки можно узнать по снижению радиуса действия приема и передачи сигнала. Попробуйте подойти к машине вплотную со стороны установки антенного адаптера и нажать на кнопку брелка. Если “сигналка” не срабатывает, меняется батарейка. Когда аккумулятор в норме, надо разобрать брелок и оценить его состояние. При наличии следов влаги устройство надо высушить, но нельзя его оставлять под длительным воздействием высоких температур. Также надо проверить состояние приемопередатчика. Практика показывает, что повреждение контактов на его разъеме или обрыв проводов чаще всего способствует таким проблемам.
3. “Сигналка” срабатывает без причины. Такая ошибка может быть связана с некорректной работой управляющего модуля или неверной настройкой датчика удара. Сначала рекомендуем произвести регулировку контроллера чувствительности. Обычно подобные проблемы связаны именно с ним. Убедитесь, что датчик надежно зафиксирован в месте установки. Если это так, то проверяется управляющий модуль. Надо произвести диагностику его разъемов и контактов. Если штекер окисленный, контакты подлежат зачистке. Рекомендуем демонтировать блок и разобрать его. Когда на модуле есть следы влаги либо повреждений, устройство подлежит ремонту. Влагу надо аккуратно удалить с помощью салфетки. Если жидкость попала на плату, то лучше ее оставить на какое-то время рядом с батареей или другим источником тепла.
4. Охранный режим не отключается, двигатель машины блокируется и не заводится. Причину следует искать в блоке управления. На него могла попасть вода, в результате чего устройство стало давать сбои.

По каким причинам может не сработать автоматический запуск ДВС:

• мотор уже запущен, световая сигнализация моргнет один раз, а на дисплее брелка отобразится код ошибки 01;
• зажигание в машине активировано, аварийная сигнализация моргнет два раза, код неисправности на пульте – 02;
• дверь машины не заперта, ошибка 03, поворотные огни автомобиля моргнут трижды;
• автозапуск будет невозможен, если открыта дверь багажного отсека или капот, световая сигнализация моргнет четыре раза, код неисправности – 04;
• еще одна причина – автовладелец не выполнил процедуру резервирования пуска для механической трансмиссии, поворотные огни моргнут пять раз, комбинация неисправности – 05;
• отключен рычаг ручного тормоза, код ошибки 06, световая сигнализация моргнет шесть раз;
• удаленный пуск силового агрегата будет невозможен при выжатой педали тормоза, на дисплее брелка отобразится код неисправности 07, поворотные огни моргнут семь раз;
• если причина заключается в самом двигателе (неисправности силового агрегата или системы зажигания), то код ошибки на экране пульта будет 08, при этом поворотные огни моргнут 8 раз.

Самостоятельное выполнение любых ремонтных работ, связанных с сигнализацией, возможно только в том случае, если закончился гарантийный срок системы.

Настройка автоматического запуска

Включение автозапуска подробно описано в представленной пошаговой инструкции:Режимы нажатия кнопок различаются по двум параметрам (важно):

• Кратковременная активация – однократное воздействие на клавишу, продолжительностью не более секунды, которое сопровождается коротким сигналом;
• Длительное нажатие – фиксация кнопки более 2 секунд до появления звукового оповещения, после чего можно отпустить клавишу.

Перед настройкой автозапуска, необходимо снять с авто сигнализацию, изменить положение двери водителя и находится в транспортном средстве или рядом с ним.

Дальнейшая настройка программирования возбуждения двигателя представлена на примере использования функций 1-12 на 25 минут. Для начала следует войти в режим настроек № 1, активировать кнопки 1 и 2 одновременно. Удерживать их следует до подачи пультом звукового сигнала. При правильно проведенной манипуляции сигнализация окажется в секторе программирования.

Далее, нужно провести последовательные касания кнопки №4 в количестве, заданном программой. Каждый клик должен подтверждаться заданное число раз. В рассматриваемом примере 12 нажатий. По окончании активации, следует удерживать кнопку 3-4 секунды, после чего, устройство звуками в количестве 12 оповещений засвидетельствует подтверждение пункта программирования.

Как настроить автосигнализацию MOBICAR

В системе MOBICAR реализованные современные разработки в области охраны автомобиля от угона. В комплектацию входит компактный брелок управления, цифровые датчики удара, небольшой процессорный блок. Разобраться в настройке несложно, несмотря на большое количество встроенных функций.

Среди основных функций, которые необходимо настроить, в автосигнализации MOBICAR есть:

• автозапуск автомобиля;
• настройка автоматического включения сигнализации;
• регулировка чувствительности;
• включение и отключения датчика удара.

Первое, чему стоит научиться, заводить и глушить машину с брелка. Это удобная функция, позволяющая прогреть машину в зимнее время, пока вы выходите из дома. Или выключить двигатель, если вы надолго задержались в магазине, чтобы не перегревать транспорт.

Настраиваем автозапуск двигателя

Запустить мотор дистанционно с брелка можно только в режиме охраны. Для транспортного средства с МКПП необходимо провести подготовку к запуску, для этого:

1. При работающем двигателе и закрытых дверях, а также включенном стояночным тормозом и опущенной педалью тормоза нажмите на кнопку III брелка.
2. Если в авто установлен замок зажигания, то ключ необходимо вынуть при вышеописанных условиях. При наличии кнопки Старт/Стоп ее нажимать не надо.
3. После проделанных манипуляций, выйдите из машины и нажмите кнопку охраны (коротко нажмите на кнопку I).

Чтобы провести автозапуск Scher-Khan на данной модели сигнализации, необходимо нажать следующие кнопки:

1. Долгое нажатие на «III», при этом на брелоке появится изображение дыма, что означает запуск мотора.
2. Начнется обратный отсчет времени автозапуска, для его перезагрузки, коротко нажмите на ту же кнопку.
3. Чтобы выключить режим удерживайте III на брелоке до звукового сигнала.

Установить время автозапуска можно вручную, а также выбрать режим отключение мотора по заданной температуре. Для этого:

Функция	Последовательность нажатия кнопок	Как отреагирует брелок или авто
Зайти в меню №1 для настройки	При выключенном двигателе. удерживайте I + IV	На дисплее брелока отобразится меню, нажмите коротко IV для выставления таймера.
Настройка времени таймера	Выберите часы или минуты коротким нажатием III, при этом I – уменьшение показателя, а II – увеличение.	На экране отобразится выбранный параметр, для сохранения коротко нажать на IV.
Автозапуск по температуре	Для отключения и включения функции в меню выставления времени зажмите III. Чтобы менять показатели в пределах от -30⁰С до 0 ⁰С с шагом в 5 нажимайте коротко на I или II соответственно.	Для сохранения и перехода к выставлению установки напряжения нажмите коротко на IV.

Выставляя время прогрева, необходимо учитывать климатический режим, а также можно выбрать функции утреннего и вечернего автозапуска.Таким простыми манипуляциями с брелоком вы можете поставить на автозапуск любой автомобиль. Не стоит забывать, что с МКПП необходимо провести предварительную подготовку по описанной выше инструкции.

Переход к управлению авто после автозапуска

Проведя дистанционный запуск двигателя, следует получить управление автомобилем в свои руки, когда вы до него добрались. Для этого:

• нажмите педаль тормоза;
• отключите стоячий тормоз;
• уберите АКПП из режима парковки.

При этом нажимать на брелоке ничего не надо. Выполнив одну из перечисленных манипуляций, вы услышите звуковой сигнал и одно моргание фар, что свидетельствует об отключении автозапуска.

Возможные ошибки при включении функции автозапуска

Если не выполнять условия для включения автозапуска, то система будет выдавать ряд ошибок, которые необходимо устранить. Среди всех кодов на брелоке встречаются:

• ER:01 – включен мотор, необходимо заглушить машину для продолжения настроек;
• 02 – включенное зажигание: выключите и вытащите ключ, чтобы работать дальше с сигнализацией;
• 03 – открыта дверь. При незаблокированных дверях не включается режим охраны;
• 04 – открыт капот;
• 05 – не ставится на автозапуск из-за отсутствия подготовки в машинах с МКПП;
• 06 – не включен стоячий тормоз;
• 07 – зажата педаль тормоза;
• 08 – не работает мотор, стоит провести запуск двигателя и продолжит настройки;
• 09 – открыт багажник;
• 10 – неверно выставлено зажигание;
• 11 – 19 – была тревога.

Если не работает автозапуск авто с брелока, проверьте наличие данных ошибок, а также правильность установки самой сигнализации. Первичной настройкой и монтажом должен заниматься специалист автосервиса, чтобы избежать плачевных последствий с выходом устройства из строя.

Почему не работает, и что делать

Если все действия по настройке были выполнены согласно инструкции, автозапуск на Шерхан Магикар 5 всегда работает четко по установленной схеме. Если произошел сбой, и после настройки автоматического запуска система не выполняет необходимые действия, нужно искать причину. Для этого не обязательно обращаться в сервисный центр, можно справиться своими силами:

1. Если автомобилист выполнил резервирование, но система не активируется, следует проверить контакты предохранительного устройства. Причина поломки на сигнализации Шерхан может заключаться в их окислении. Предохранительное устройство располагается в цепи питания основного модуля.
2. Некорректная работа штатного блокиратора. В управляющем реле нужно проверить контактные элементы на залипание.
3. Беспрерывная активность диодного элемента. Такая поломка может возникнуть по причине активированного сервисного режима Валет. Чтобы возобновить работу сигналки Шерхан, необходимо отключение сервисного режима.
4. Настройка функций автозапуска происходит некорректно. Для решения данной проблемы можно воспользоваться сбросом всех пользовательских настроек до заводских показателей.

Кроме того, ошибки в работе устройства могут возникнуть по следующим причинам:

1. Часто проблема заключается в том, что при автозапуске мотор прекращает работу уже спустя 1-2 минуты. При этом посредством ключа в стандартном режиме запустить все можно. Причиной таких сбоев чаще всего становится поломка пятиконтактного реле. Найти эту деталь можно в микропроцессорном модуле.
2. Аккумуляторная батарея находится в разряженном состоянии. При устранении данной проблемы запуск будет активирован.
3. Низкая температура. В некоторых случаях автозапуск блокируется по причине критически мороза за окном транспортного средства.
4. Неисправность некоторых деталей машины, которые отвечают за активацию работы мотора.

Чтобы заново настроить запуск сигнализации Шерхан Магикар 5, производитель предлагает сбросить все настройки до заводских. В системе присутствует 2 меню (1 и 2):

• Входят такие опции, как предупреждение об открытой двери, режим “Паника” и другие функции охранной сигнализации.
• Регулировка времени автозапуска, длительность прогрева автомобиля.

Если нужно избавиться от установленных пользователем настроек автозапуска, необходимо сбросить до заводских настроек функции меню номер 2. Делают это в следующем порядке:

1. Следует перейти в режим программирования. Для этой цели нажимают на 2 секунды кнопки 4 и 1. После такого действия должен послышаться звук сирены, а аварийная сигнализация подаст 1 световой сигнал. Если это произошло, значит, пользователь все сделал правильно, и шаг 1 завершен.
2. На клавишу 3 коротко нажимают 3 раза. После каждого нажатия — звук сирены и световой сигнал.

После выполнения данных шагов все пользовательские настройки будут удалены, а опции Sherhan Magicar 5 по автозапуску возвращены к заводским показателям.

Иногда автовладельцу не удается настроить автозапуск сигнализации Шерхан Магикар 5. Это может происходить в силу недостаточных знаний. Бывает, что не получается устранить неполадки в системе уже включенной сигнализации Scher Khan. И в том, и в другом случае лучше обратиться за помощью в сервисный центр. Команда профессионалов сможет выявить и устранить поломку максимально быстро и эффективно.

Пуск двигателя автомашины с пульта дистанционного управления очень полезен. Позволяет, предварительно не выходя из дома, прогреть машину в холодное время года. А также дистанционно заглушить двигатель, если вы где-то задержались, предотвратив его перегрев. Как завести машину с брелка Шерхан? Ничего сложного в этом нет. Для быстрой и корректной установки времени автозапуска внимательно изучите инструкцию по эксплуатации, в которой описаны все функции противоугонной системы.

Руководство по установке

Для монтажа приготовьте следующие инструменты и материалы:

1. Мультиметр. Рекомендуем использовать электронное устройство, стрелочные тестеры выдают менее точные показания.
2. Проводка для подсоединения “сигналки”. В комплекте к сигнализации идут провода, но мы рекомендуем дополнительно приготовить комплект кабелей для монтажа. Штатная проводка может не выдержать.
3. Кусок поролона, желательно темного цвета. Потребуется для упаковки управляющего модуля противоугонной системы.
4. Изолента.
5. Двухсторонний скотч.
6. Отвертка с крестовым наконечником.
7. Канцелярский нож.
8. Торцевой ключ.

Как производится монтаж системы Шерхан Магикар 9:

В первую очередь определяется место для монтажа центрального модуля. Управляющий блок надо установить так, чтобы злоумышленник не смог его достать. К примеру, за бардачком или приборной панелью. Можно также разобрать облицовочную часть центральной консоли и спрятать устройство за контрольным щитком, если здесь есть свободное пространство. Перед монтажом блок следует завернуть в поролон, чтобы скрыть его, а также предотвратить повреждение модуля в результате воздействия влаги или повышенных температур. Устройство фиксируется на саморезах

Важно, чтобы на него не оказывали влияния вибрации, иначе блок может выйти из строя.
Для установки сирены лучше использовать моторный отсек. Необходимо подобрать место для монтажа так, чтобы сирена находилась как можно дальше от блока цилиндров

При установке рупор сирены следует развернуть в сторону или по ходу движения автомобиля, главное, чтобы он не смотрел вниз.
Установка датчика температуры производится в моторном отсеке. Монтаж устройства осуществляется в патрубке системы охлаждения. Датчик нельзя ставить в непосредственной близости с коллектором, иначе он быстро выйдет из строя из-за воздействия повышенных температур. Надежно зафиксируйте контроллер.
Датчик удара монтируется в салоне автомобиля. Специалисты рекомендуют устанавливать устройство на перегородке между салоном и моторным отсеком. В этом месте датчик сможет фиксировать все воздействия, которые оказываются на кузов машины. Контроллер фиксируется на металлическую поверхность, нельзя использовать пластмассовые детали для крепления. Пластик – более чувствительный материал в отличие от металла, поэтому он будет чаще передавать вибрации, от которых активируется датчик. Кроме того, при нагреве пластмасса расширяется. А это также способствует срабатыванию контроллера.
На внутренней части лобового стекла следует разместить антенный адаптер. Приемопередатчик должен быть установлен подальше от металлических составляющих кузова. Наличие металла рядом с адаптером в радиусе 5 сантиметров приведет к появлению помех и снижению точности передачи сигналов. Возникнут сложности с постановкой и отключением охранного режима.
Светодиодный индикатор устанавливается в районе стекла так, чтобы при его включении можно было понять, что машина находится под охраной, не подходя вплотную к ней. Работа диодного элемента может испугать потенциальных злоумышленников.
На капот, двери и багажник устанавливаются концевые переключатели. Для этого на дверях и багажнике придется демонтировать облицовочные элементы. Снимаются ручки, динамики, обшивка. После монтажа переключателей контакты от них выводятся в салон.
Завершающим этапом монтажа будет укладка проводки. Электроцепи прокладываются под облицовочными элементами салона, в месте их размещения не должно быть движущихся элементов. Из моторного отсека провода протягиваются в салон через технологическое отверстие в перегородке. Все компоненты противоугонной установки подключаются к центральному блоку.

Техника безопасности

Чтобы не допустить появления неполадок, необходимо учитывать нюансы техники безопасности.

Все работы по подключению и установке должны осуществляться при отключенном аккумуляторе. В противном случае может произойти замыкание, которое приведет к повреждению и даже выходу из строя составляющих частей сигнализации. Не подключайте провода, если вы неуверены в том, что делаете это правильно.

Схема установки и подключения

Процедура подключения производится в соответствии с электросхемой, идущей в комплекте. Если вы никогда прежде не выполняли такую задачу, то подключение лучше доверить квалифицированному электрику.

Процедура подключения производится в соответствии с электросхемой, идущей в комплекте. Если вы никогда прежде не выполняли такую задачу, то подключение лучше доверить квалифицированному электрику.

Настройка LOGICAR

Последняя модель также проста в управлении. Для настройки автозапуска достаточно:

1. Включить на брелоке таймер одновременным нажатием на II и IV.
2. Выставить необходимое время, войдя в режим программирования долгим зажатием I + IV.
3. Для активации запуска двигателя по времени 10 раз подряд нажимаете на IV.
4. Можно выставить время включения мотора 1 раз в сутки (I), в 8 часов (II), 4 часа (III) и с промежутком в 2 часа (IV).
5. После установки параметров, включаете таймер, зажав II и IV ненадолго.

В инструкции к автосигнализации подробно описаны способы выставления запуска по температуре, а также настройки прогрева двигателя. При этом они не сильно отличаются от вышеописанных моделей.

Чтобы было легче разобраться в особенностях сигнализаций Шерхан, посмотрите видеоматериал по теме:

https://youtube.com/watch?v=_xYtSazBCn8

Источник

Возможные неисправности и как их устранить

Список возможных неисправностей и методы их устранения:

1. Сигнализация не реагирует на нажатие кнопок на коммуникаторе. Проблема может быть в неисправности брелока. Его нужно разобрать, почистить и просушить. Следы влаги и грязи удаляются. Поврежденные контакты необходимо перепаять. Если проблема обусловлена разрядом батарейки, элемент питания следует заменить на новый.
2. Сигналы могут не проходить из-за неисправности в работе приемопередатчика. Нужно проверить правильность установки устройства и целостность соединительного кабеля. При повреждении контактов для восстановления электроцепи применяется пайка.
3. Сигнал передается с незначительной задержкой. Возможно, брелок длительное время находился на холоде, и его надо отогреть.
4. Окна не закрываются при активации режима охраны. Не исключено повреждение линии электропитания. Рекомендуется проверить цепь мультиметром.
5. Ложные срабатывания сигнализации. Это может быть вызвано неправильной настройкой датчика чувствительности. Контроллер необходимо заново отрегулировать.
6. Во время движения охранная система отпирает двери. Проблема может быть обусловлена неисправностью доводчиков, которые надо заменить.

В случае крупной поломки ремонт рекомендуется производить в фирменном сервисном центре.

Как правильно установить?

Перед выполнением монтажа рекомендуется произвести сборку элементов сигнализации отдельно от автомобиля. Систему нужно подключить к аккумулятору и проверить работу функций, чтобы убедиться в ее работоспособности.

Установка основных компонентов

Алгоритм действий:

1. В автомобиле отключается аккумулятор. В отсеке под капотом нужно найти батарею и отсоединить клеммный зажим от ее отрицательного выхода.
2. В салоне авто, в наиболее скрытом и недоступном для высоких температур и влаги месте устанавливается блок управления. Монтаж микропроцессора должен осуществляться подальше от электронных приборов, чтобы не допустить появления сбоев в его работе. Устройство фиксируется на ровной поверхности колодкой вниз для исключения вероятности попадания жидкости внутрь по проводам. Для крепления применяются болты или пластиковые хомуты.
3. На лобовом стекле выполняется монтаж модуля приемопередатчика. Поверхность должна быть предварительно зачищена и обезжирена. Антенну нельзя располагать рядом с электронными приборами, а также металлическими частями кузова, это приведет к ухудшению качества сигнала.
4. Сирена ставится под капотом автомобиля, в максимально скрытом месте. Рядом с устройством не должно быть высоковольтных проводов и других элементов системы зажигания, а также впускного коллектора. Сирена закрепляется рупором вниз для исключения скопления влаги внутри. Провода от ее надо проложить в салон автомобиля, доступа к электроцепям не должно быть из-под днища. Все соединения необходимо реализовать в сухом месте, а не в моторном отсеке, чтобы не допустить окисления контактов.
5. Датчик удара, если он внешний, а не встроен в блок управления, устанавливается в центральной части салона. Монтаж контроллера производится на ровной поверхности. Установить устройство нужно так, чтобы у потребителя был свободный доступ к его регулировке.

Канал «2012SHERKHAN» подробно показал пример монтажа противоугонной системы Шерхан с подключением цифрового интерфейса.

Установка дополнительных датчиков

Особенности монтажа дополнительных элементов:

1. Контроллер температуры двигателя устанавливается в моторном отсеке. Его необходимо зафиксировать на силовом агрегате или любой другой металлической поверхности, примыкающей к нему. Возможен монтаж устройства в один из патрубков системы охлаждения, по которым циркулирует антифриз.
2. Датчик стояночного тормоза устанавливается непосредственно на ручке. Для этого необходимо снять декоративную пластиковую облицовку. Контакты от контроллера надо проложить под панелями к блоку управления сигнализацией.
3. Еще один дополнительный датчик можно установить на педали тормоза. Это позволит правильно настроить функцию «Антиограбления», если она предусмотрена производителем системы.

Каждую электроцепь сигнализации Шерхан при подключении необходимо оснастить предохранительным устройством. Выбор номинала зависит от типа оборудования и подробно указывается в сервисном руководстве.
