Делаем съемник для подшипников

Очень крутая и полезная вещь. Съемник для подшипников. Пригодится труба, железная пластина, большая шайба, болт, гайка.

Для начала отметим на трубе размер, который необходимо отпилить. Полученному отрезку приварить шайбу. Ровно поставим на отверстие гайка и приварим. Почистим неровности болгаркой.Отмерить 1,5 сантиметра, сделаем пропил. С другой стороны тоже самое. Отрежем два небольших кусочков от пластины. Они будут вставлены в две прорези. Получился съемник.

Как работает этот инструмент? Одеваем на подшипника. Заходим за него две пластинки. Вращаем болт. Он упирается в вал и стягивает подшипник с него. С помощью этого приспособления можно без проблем убрать его с генератора и электродвигателя. Наружный диаметр детали не должен превышать внутренний размер трубы.

Видео AVTO CLASS.

КУПИТЬ

Вторая идея

Айрат Валиахметов — ведущий одноимённого канала на youtube разработал свою оригинальную идею. В магазине такие инструменты стоят недешево. Поэтому решила сделать сам. Взял металлическую полосу шириной 30, толщиной 4 миллиметра. Нарезал её полосками. Сварил. Пластины. Зацепы, чтобы захватывать подшипника. Делаются два пропила болгаркой. Вставлены две гайки, приварены. Червяка взял от старой советской струбцины. Сталь каленая. Чтобы инструмент получился универсальным, сделал по 4 отверстия с каждой стороны. Можно ставить на любую ширину. Если надо, лапы вытаскиваются, переворачивается на другую сторону. Можно вытаскивать подшипник.

На изготовление инструмента понадобилось 2 часа.

Съемник ступичного подшипника ваз своими руками

ГлавнаяВаз 2110Съемник ступичного подшипника ваз своими руками

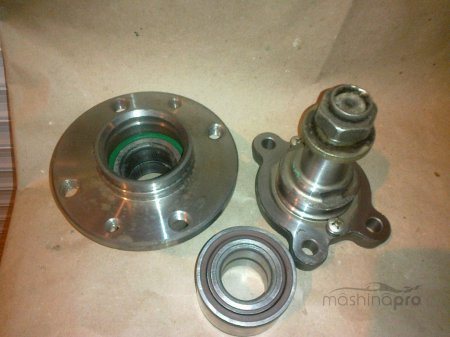

Передний и задний ступичный подшипник – это устройства, которые поддерживают часть опоры автомобиля. Главная их функция – зафиксировать вал или ось. Когда элемент приходит в негодность, поездки отменяются, остается заняться ремонтом. Мы расскажем, как самостоятельно заменить этот узел.

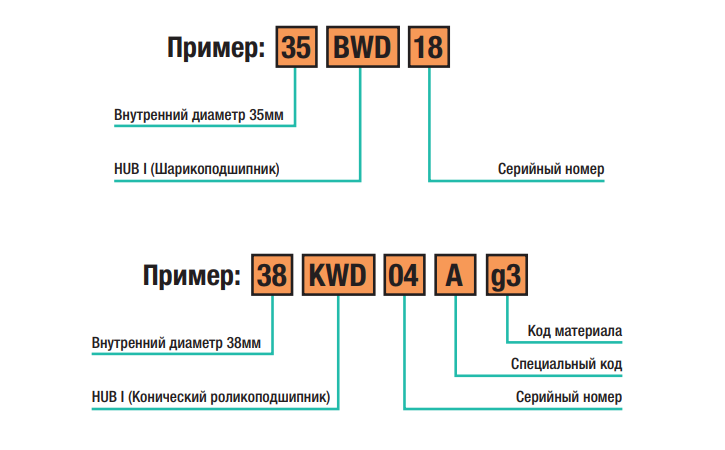

Для чего нашей машине ступичный подшипник?

Этот элемент обеспечивает свободное вращение или качение, в зависимости от детали, которую он фиксирует. Также у него есть вторая функция, которую он выполняет, это надежное восприятие нагрузки и стабильная передача на другие элементы. Если рассматривать этот подшипник, то он, чаще всего, применяется в конструкции легковых и грузовых автомобилей.

Как передний, так и задний ступичный подшипник, выдерживает огромное количество нагрузок, поэтому обладает высокой прочностью. Высокое давление оказывается на них при торможении или при наборе скорости во время езды.

Принцип работы данной детали очень прост: она обеспечивает ровное вращение колеса вокруг своей оси. Задние и передние подшипники выполняют одну и ту же функцию, но само устройство деталей отличается друг от друга.

Когда необходима замена ступичного подшипника?

Есть ряд причин, которые могут привести к быстрому износу или выводу из строя ступичных подшипников. Одна из них – была произведена неправильная установка и некорректно отрегулирован зазор.

Если в итоге он будет слишком большим или слишком маленьким, срок работы элемента значительно уменьшится. Определить данную неисправность возможно только внешне.

Никакого дискомфорта при езде вы испытывать не будете, также никаких шумов или скрежетов автомобиль издавать не будет, естественно, до поры до времени, пока авто просто не встанет намертво с рассыпавшимся подшипником.

Именно поэтому после ремонта или даже покупки автомобиля следует посмотреть самому, как именно расположен подшипник.

Причиной поломки может быть повреждение или деформация тел качения. В данном случае вы сможете услышать шум во время движения автомобиля.

Решение данной проблемы одно – замена заднего или переднего ступичного подшипника своими руками или в автосервисе. И еще одной проблемой может стать потеря смазочного материала, если была нарушена герметичность, тогда деталь остается только заменить.

Лучше всего не допускать данной проблемы и проверять каждые 30 тысяч километров наличие смазки на подшипнике.

Съемник ступичных подшипников или как сделать демонтаж?

Итак, перейдем к главному вопросу нашей статьи, как поменять ступичный подшипник. Перед заменой необходимо произвести демонтаж.

Производится он следующим образом: сначала блокируем колесо, выкручиваем болты крепления колеса и откладываем их в сторону. Далее на домкрате поднимаем автомобиль и фиксируем его.

Аккуратно извлекаем тормозные детали, и главное, не отсоединяем гибкий шланг. Теперь снимаем тормозной диск и защитный кожух, если такой имеется на вашей модели автомобиля.

Далее отсоединяем гайку полуоси, затем необходимо отсоединить наконечник рулевой тяги, нижний рычаг и потом стабилизатор передач

Теперь следует снять ступицу очень осторожно: раскачивайте кулак, а также внимательно следите за полуосью, она не должна выскочить из коробки передач

Дальше снимаем уплотнительное и стопорные кольца, а также другие детали фиксации, которое имеются на вашей модели автомобиля. Используя съемник ступичных подшипников, демонтируем внутреннее кольцо со ступицы и переустанавливаем кольцо подшипника другой стороной.

Затяжка ступичного подшипника – осуществляем монтаж детали

Демонтаж произведен, теперь необходимо выполнить сам монтаж. Здесь работа предстоит сложнее и кропотливее. Выполняем все внимательно и поочередно, согласно следующей инструкции.

Сначала смазываем внутреннюю часть посадочной поверхности, устанавливаем на место стопорное кольцо. Затем запрессовываем новый подшипник полностью в поворотный кулак. В данном случае необходима сильная затяжка элемента

Хотелось бы обратить ваше внимание на то, что два внутренних кольца должны держаться все время в одном комплекте с подшипником

Дальше происходит установка второго стопорного кольца. Производим соединение стопорного кулака со стойкой и закрепляем с необходимым усилием. Главное – не оставить люфт ступичного подшипника при соединении деталей.

Далее устанавливаем механизм в сборе на полуось и производим установку остальных деталей в обратном порядке. Остается снять машину с домкрата и проехаться по ровной поверхности, проверить, насколько равномерно и плавно катится ваш автомобиль.

Съёмник подшипников ступицы универсальный

Съемник универсальный представляет собой некий рабочий металлический инструмент, с помощью которого осуществляется съем и замена ступичных подшипников. Благодаря тому, что данный съемник является универсальным, он отлично подходит для обслуживания многих автомобилей, таких как:

А также большого количества других автомашин различных производителей. Это главное отличие универсального съемника от других, предназначенных для определенной марки машины.

Особенности изготовления

Фирма-изготовитель предлагает только высококачественные съемники подшипников, выполненные из хорошего материала. Производство осуществляется, согласно технологиям стандарта ISO 9001. Обязательной процедурой является прохождение деталей инструмента термической обработки. В результате этой процедуры износостойкость съемника увеличивается в несколько раз. Для борьбы с коррозией металлических деталей применяется специальное химическое покрытие оправок и колец. Такая сложная процедура изготовления является залогом долгой службы и исправной работы прибора. Более того, производители предлагают широкий ряд моделей для разных видов автомобилей.

Особенности универсального съемника

1. Среди особых характеристик можно назвать, в первую очередь, универсальность. Приобретя один комплект съемника, автолюбитель получает возможность использовать его для ремонта разных автомашин. Особенно эту характеристику оценят профессиональные мастера, работающие в сервисах.
2. Съёмник подшипников ступицы универсальный помогает в большом количестве разноплановых работ. Он участвует в монтаже и демонтаже аналогичных деталей, заменяя собой сразу несколько инструментов.
3. Съемник приобретается в комплекте. Там же присутствует винт съемника и приводная рукоять. Иными словами, инструмент полностью готов к использованию и ничего докупать уже не придется.
4. Съемные опоры установить довольно просто. Для этого они устанавливаются в необходимом положении для съема ступицы. При этом окружность болтового крепления имеет показатель не более 190,2 мм.

Область применения

Такой инструмент для обслуживания автомобиля будет незаменим, как для личного использования, так и в условиях автосервиса. В последнем варианте он просто необходим, так как помогает справиться с большим объемом работ намного быстрее и качественнее. При этом трудозатраты будут минимальными.

Использование данного инструмента дает возможность выполнять множество работ по ремонту и монтажу автомобилей.

С его помощью можно за короткое время произвести снятие полуосей, тормозных барабанов, ступиц и множества других аналогичных деталей. Кроме того, осуществляется демонтаж запрессованных тормозных барабанов.

Стоимость такого приспособления несколько выше, чем других аналогичных приборов, ориентированных на конкретный автомобиль. Однако сфера его применения столь широка, что запросто компенсирует цену.

Виды дворников

Дворники представлены несколькими видами, различающимися своей конструкцией. Каждый тип имеет разные особенности, влияющие на плотность прилегания щеток к стеклу и сложность их закрепления. Закономерно, что эти же детали отражаются и на стоимости таких стеклоочистителей. Сейчас на рынке автомобильных комплектующих представлено три вида дворников.

Бескаркасные

Данные стеклоочистители обладают самой простой монолитной конструкцией, включающей в себя металлическую пластину в резиновом корпусе. На бескаркасных дворниках замена щеток производится гораздо проще, чем на других их разновидностях. Также к достоинствам относят хорошие показатели аэродинамики и эффективность применения в морозную погоду.

Бескаркасные дворники

Основным минусом бескаркасных стеклоочистителей остается недостаточная плотность прилегания щеток по центру стеклопакета.

Каркасные

Выпуклая форма лобового стекла привела производителей к необходимости разработки более адаптивных стеклоочистителей. Так появились дворники, состоящие из металлического каркаса и коромысел с резиновыми прокладками, соединенных между собой шарнирами. Получившиеся стеклоочистители гораздо лучше подстраиваются под форму обрабатываемой поверхности, но из-за усложненной конструкции больше подвержены поломкам. Износу способствует и желание производителей сэкономить на изготовлении металлического каркаса, что выражается в использовании тонкого материала и однослойной резины.

Гибридные

Современные автомобильные стеклоочистители, которые совместили в себе достоинства обеих разновидностей дворников. Переняв от каркасного типа герметичное прилегание к стеклам, гибридные унаследовали от бескаркасного упрощенную конструкцией с меньшим количеством сочленений, хорошую аэродинамику и надежный защитный корпус. Эти модели могут похвастать самым привлекательным и современным дизайном.

Гибридные дворники

Единственным заметным минусом таких стеклоочистителей является высокая цена в сравнении с аналогами.

Съёмник для подшипников своими руками

     Во время ремонта часто бывают ситуации, когда какого-то нужного инструмента нет «под рукой». В этом случае есть три выхода из положения: купить этот инструмент, взять у знакомых или сделать его своими руками. Все 3 способа имеют право на существование и используются от случая к случаю. Например, в моей истории срочно понадобился съёмник для снятия подшипника с ротора электродвигателя пылесоса Samsung. В этой статье рассмотрим, как можно выйти из этой ситуации.

   Предыстория такова: двигатель пылесоса внезапно начал работать с посторонними шумами. Разобрав корпус и осмотрев его, стало понятно, что развалился верхний подшипник ротора. Снять его без специального съёмника, не повредив при этом ротор, не представляется возможным, поэтому были предприняты попытки найти съёмник у знакомых, которые не увенчались успехом. Покупать этот инструмент в магазине из-за разовой работы я посчитал излишней тратой денег. В дальнейшем так оно и вышло – сделать простой съёмник своими руками оказалось очень легко. На это ушло 20 минут времени и минимум деталей. Единственное условие – наличие сварочного аппарата и умение хотя бы немного им пользоваться.

   Итак, по порядку. Есть ротор двигателя с подшипниками, один из которых необходимо заменить.

   Чтобы снять подшипник с вала, под него надо подвести какой-нибудь упор. Причём этот упор должен быть определённой прочности и минимальной толщины, так как расстояние между подшипником и якорем составляет несколько миллиметров. Для этого подошла обычная металлическая шайба. Чтобы её можно было завести под подшипник, сделаем в ней вырез. Для этого зажмём шайбу в тисках и болгаркой вырежем четверть от её окружности.

   Проверяем на роторе – подходит.

   Теперь подумаем, из чего сделать корпус съёмника. В сарае нашёлся кусок профильной трубы. Отрежем от неё 5-ти сантиметровую часть. Чтобы съёмник можно было подвести под подшипник, необходимо в трубе прорезать одну стенку, причём ширина выреза должна быть больше диаметра подшипника. Зажимаем трубу в тиски и болгаркой вырезаем полосу.

   Дальше ставим трубу на торец, кладём на неё подготовленную шайбу и привариваем электросваркой. Соединение должно быть прочным, чтобы во время работы шайба не отвалилась.

   Переворачиваем корпус съёмника, установив его шайбой вниз. Сверху надо приварить гайку, в которую будет вкручен болт, чтобы выдавить подшипник. Гайка диаметром меньше размера трубы, поэтому под неё нужно установить какую-нибудь опору. Подойдёт всё, что угодно: шайба, любая пластина, отрезанная стенка трубы. В моём случае шайбы подходящего диаметра не нашлось, поэтому под шайбу меньшего диаметра подложил 2 гвоздя и сваркой приварил их к корпусу съёмника. Сверху уложил гайку и всё тщательно обварил. Съёмник для подшипника готов.

   Осталось установить съёмник на роторе, закрепить его в тисках, ввернуть в гайку болт и, закручивая болт ключом, выдавить подшипник. На валу ротора, в которую упирается болт, нарезана резьба. Чтобы её не повредить, перед съёмом надо накрутить на неё гайку, и уже в гайку упереть болт.

   На изготовление съёмника у меня ушло всего 20 минут, и за пару минут был снят подшипник с ротора.

   В завершении покажу, как можно быстро и просто запрессовать новый подшипник на вал. Для этого понадобятся тиски, кусок трубы и шайба.

   Устанавливаем на вал подшипник, следом к нему прижимаем шайбу, потом кусок трубы и зажимаем эту конструкцию в тисках.

   Когда сжимаются тиски, труба давит на шайбу, та — на подшипник. Под действием силы сжатия деталь насаживается на вал ротора. Здесь главное – установить конструкцию ровно, следить за тем, чтобы вал ротора попал в отверстие шайбы и трубы, а не упирался в их стенки, и не согнуть ротор чрезмерным усилием.

   Вот так быстро можно сделать съёмник для подшипника своими руками, использовав минимум материалов, практически бесплатно.  Конструкция простая, надёжная, главное – рабочая. Недостатком данного устройства является то, что этот съёмник можно применять только для маленьких подшипников. Для больших необходимо изготовить более мощную конструкцию.

Краткий обзор съёмников ступичных шарикоподшипников

Выбрать универсальный набор на все виды ремонта авто невозможно, так как диапазон действий ограничен:

• разнообразием форм, размеров для зарядки в исходную позицию;
• ограниченным рабочим пространством.

Чашечный — «Форсе 9T0311»

1. Внутренние оправки 34-80 мм.
2. Наружные оправки 44-90 мм.
3. Размеры наружного диаметра чашек 44-90 мм.
4. Шток (шпилька) с гайками.
5. Пластины соответствуют широкому диапазону размеров.
6. Поворотный кулак остается на месте.
7. Набор входит в комплект пресса мастерской.
8. Запрессовка-выпрессовка проходит одним приемом.

Цена 18000 Р

Трехзахватный – «KS TOOLS 630.3002»

Инструмент гаражного пользования. Применим в рабочей зоне ограниченного доступа.

1. Долгий срок службы, если следовать руководством.
2. Шарнирная конструкция лап входит в надежное зацепление.
3. Снятие прикипевших детали с валов, осей машин.
4. Широкий диапазон захвата — 20-230 мм.
5. Максимальное усилие — 4,5 тонны.
6. Размеры винтового штока — M18 x1,5 x 240.
7. Размеры болтов под шарниры — 19 мм.

Цена 11500 Р

Двух захватный универсальный – «Kukko K-2030»

Инструмент из набора немецкого производителя Kukko — это продуманные формы захватных механизмов. На траверсе лапы двигаются по направляющим, винты подвески фиксируют заданное положение.

1. Захват лапок под углом, параллельным оси силы натяжения.
2. Надежность зацепления.
3. Максимальное натяжение — 5,5 тонны.
4. Лапки разворачиваются на 180 градусов.
5. Широкий диапазон захвата.
6. Двухстороннее действия.
7. Применим в зоне ограниченного пространства.

Цена 6000 Р

Гидравлические съемники

Так же на рынке можно встретить гидравлические съёмники. Принцип действия гидравлических ССП схож с домкратами. Предназначен для слесарей ремонтных мастерских, не понадобится мускульная сила, ускорится время ремонта

Обращайте внимание на качество металла, вращение винтового штока, состояние шарниров

Преимущества:

1. сила воздействия на впрессовываемый узел достигает 20 т,
2. сокращается время выполнения операции,
3. снижается доля физических затрат.

Минусы:

1. ограничение рабочей зоны применения,
2. цена выше механического инструмента.

Надежный простой съемник для подшипников своими руками

В этой инструкции вы узнаете, как сделать простой, мощный съемник, который будет всегда вас выручать в сложной ситуации. Для его сборки понадобится кусок толстостенной трубы и толстая стальная пластина. При желании вы сможете сделать себе несколько штук таких съемников для изделий различных размеров. Рассмотрим по порядку, как же сделать такое приспособление.

Список инструментов:— сварка ;— болгарка (отрезной диск, металлическая щетка, а также шлифовальный диск);— дрель с битами большого размера или сверлильный станок;— токарный станок, отрезной станок (не обязательно).

Процесс изготовления съемника:

Шаг первый. Подготавливаем основную частьВ качестве основной части съемника выступает кусок стальной толстостенной трубы, он работает как рама. Если труба будет недостаточно прочной, а нагрузки большими. Ее запросто может согнуть. Толщина стенок трубы должна быть как минимум 3 мм.

Отрезаем от трубы нужный кусок, автор использует для этого отрезной станок, но все можно сделать и болгаркой. Теперь начинается самое сложное, в трубе нужно вырезать окно. Это можно сделать при помощи болгарки, это долго, но вполне осуществимо.

Шаг второй. Изготавливаем верхнюю и нижнюю опорыДля верхней опоры автор решил использовать максимально толстую листовую сталь. Вырезаем круг нужного диаметра. Автор для работы использует болгарку, сперва вырезаем «многоугольник», а потом с помощью шлифовального круга доводим его до идеала.

Аналогичным образом вырежьте и другой круг. Тут автор использовал сталь чуть тоньше, но лучше таким не рисковать, так как нагрузки на обе опоры примерно одинаковые.

В завершении вам нужно доработать опоры. В верхней опоре нужно просверлить отверстие под болт. Сперва сверлим небольшое отверстие дрелью, а потом рассверливаем до нужного диаметра. Автор для этих целей использовал токарный станок.

Что касается нижней опоры, то в ней по центру тоже сверлим отверстие, по диаметру оно должно быть немного больше, чем диаметр осей, с которых вы думаете снимать подшипники. Потом вырежьте к этому отверстию фигуру в виде треугольника. Опоры готовы, идем дальше!

Приварив опоры, теперь нужно закрепить гайку. Заворачиваем в нее болт и вставляем в отверстие. Хорошенько привариваем гайку, но старайтесь не перегревать, так как металл может стать мягким. Автор крепит гайку сверху, но я рекомендовал бы ее крепить изнутри, так она будет опираться на опору, а сварочный шов на разрыв может оказаться не слишком надежным.

В завершении вам останется закрепить ручку, для этого автор использовал резьбовой стержень. С помощью ручки будет удобно снимать подшипники, которые сидят не слишком жестко. В другом случае вы всегда можете использовать гаечный ключ.

Ну что, проверим? В качестве испытаний автор пробовал снимать подшипники с якоря дрели и так далее. Теперь все делается легко и при этом гарантированно, что вы не повредите изделие. Помимо подшипников снимать этим приспособлением можно также различные втулки и прочие подобные детали. Если ось окажется слишком тонкой, под снимаемый подшипник можно придумать проставку, которая будет упираться в основу съемника. Ну, или вы можете сделать отдельный съемник для мелких деталей, собирается то он легко.

Перед снятием рекомендуется смазать ось маслом или WD-40, так дело пойдет быстрее. На этом все, удачи и берегите себя! Источник

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Три варианта замены

Последующие действия могут выполняться по одному из 3-х вариантов. Первый метод подразумевает замену подшипников с помощью съёмников, при этом необязательно откручивать поворотные кулаки машины. Во втором случае придётся демонтировать поворотные кулаки, при этом дальнейшие работы будут осуществляться на верстаке с применением тисков и съёмников. При выборе третьего варианта придётся полностью снимать стойку и менять подшипники с использованием тисков.

Примечание! Каждый из приведённых способов имеет свои плюсы и минусы, поэтому перед определением их нужно рассмотреть более детально.

Способ первый, при котором не демонтируются поворотные кулаки

Преимуществом считается то, что не придётся затрагивать болт, регулирующий развал. К недостаткам можно отнести неудобную позицию при смене подшипника. В подобной ситуации проблемно осуществлять действия без подъёмника или смотровой ямы. Помимо этого в таком положении неудобно выбивать ступицы и запрессовывать подшипники.

Используя этот способ, работы по смене подшипника выполняются удобней и легче, но возникает проблема в нарушениях регулировки развала машины. Перед откручиванием крепёжных болтов поворотного кулака от стойки(см.Замена стоек ваз 2110: как сделать правильно?), нужно поставить две метки.

Примечание! Одна отметка будет соответствовать положению болта регулировки к стойке, а вторая – положению кулаков.

В процессе сборки нужно учесть совпадение этих двух меток. Вряд ли получится добиться первоначальной точности, зато погрешности будут минимальными. Данный способ идеально подходит тем, кто нуждается не только в замене одного подшипника ступицы, но и в ремонте ходовой, а именно смене шаровых опор, рулевых наконечников и сайлентблоков рычагов.

Это, пожалуй, самый тяжелый способ, поскольку приходится снимать стойку, распрессовывать рулевой наконечник, а также крепёжные гайки, которые фиксируют верхнюю опору к основанию кузова. К смене подшипников приступают только после съёма стойки с автомобиля. Эта задача не из лёгких, потребуется больше уделить времени, зато это отличный метод для тех, кому не подошли два предыдущих способа.

Подготовка и разборка

При проведении замены ступичного подшипника ВАЗ 2110 необходимо ставить машину ровно, под задними колесами обязательно устанавливайте упоры. Перед поднятием ремонтируемого колеса обязательно расконтрите ступичную гайку и ослабьте ее (можно и вовсе выкрутить). Делается это при помощи накидного или торцового ключа на «30»

Крайне важно, чтобы был большой рычаг – усилие немаленькое нужно прикладывать, чтобы сорвать гайку

Замена подшипника задней ступицы ВАЗ 2110 осуществляется практически так же, как и передней. Отличия лишь в используемом съемнике и проведении разборки, дабы подобраться к ступице. Вот и все, теперь нужно поднять и снять колесо. Посмотрите внимательно, что вам мешает? Правильно, суппорт! Его снимаете и подвешиваете под защитой, чтобы не повредить. И не вздумайте выжать «случайно» педаль тормоза.

Оба болта крепления шаровой выкручиваете (если не планируется ее замена, то смысл вынимать палец отсутствует). Две направляющие с диска также выкручиваете. Диск теперь можно снять и убрать в сторону. Намечаете положение ступицы на стойке и выкручиваете гайки (чтобы не нарушить углы развала передних колес). Вот и все, можно пытаться ступицу сорвать с гранаты. Лучше это делать, если на пару болтов наживить колесо обратной стороной к ней. Дергаете резко колесо, пытаясь не упасть.

Как сделать съемник подшипников своими руками

Уважаемые посетители сайта «Самоделкин друг« сегодня мы с вами рассмотрим один из вариантов изготовления простого съемника подшипников своими руками, а также просмотрим пошаговые фотографии сборки инструмента для снятия подшипника. Каждый мастеровой человек работающий постоянно с различным электроинструментом прекрасно знает что со временем приходится заниматься ремонтом и заменой старых изношенных подшипников, без специального инструмента эту операцию сделать довольно затруднительно, а вот сделать съемник подшипников своими руками вполне реально.

Принцип действия съемника заключается в следующем, вал с подшипником вставляется в специальный проём, где его корпус будет надежно сидеть, а вот на вал будет произведено воздействие давящей силы с верху при помощи болта закручивающегося по резьбе, тем самым подшипник остается в корпусе, а вал выпрессовывается.

Корпус изготавливается из толстостенной трубы диаметром не менее 50 мм и высотой не менее 5 см. Верхняя часть корпуса обваривается металлической толстостенной пластиной, в нижней части тоже самое, только плита должна иметь треугольный проем вершиной к центру. В самом же корпусе так же проделывается технологическое отверстие под установку вала с подшипником. В верхней части ровно по центру сверлится отверстие и приваривается гайка в которую будет вкручен выпрессовывающий болт с ручкой.

И так, давайте конкретно рассмотрим что нам понадобиться.

Материалы

1. толстостенная труда 50 мм
2. толстостенная металлическая пластина 5-8 мм
3. болт и гайка

Инструменты

Пошаговая инструкция по изготовлению съемника подшипников своими руками

Первым делом берется отрезок толстостенной металлической трубы 5-8 см

Отрезаем болгаркой или стационарным отрезным станком.

Маркером намечаем линию пропила.

При помощи УШМ выбираем металл отмеченный крестиком.

Затем производится разметка на металлической плите.

Отпиливаем нужную нам часть.

Зашлифовываем края заготовки.

Предварительная примерка.

После чего переходим к нижней части.

Обводим контур по уже готовой детали.

Вот что получается.

Находим центр окружности и керним.

Сверлится отверстие.

Предварительная примерка деталей. Все детали свариваем в единую конструкцию. Окалину и излишки металла убираем диском с металлической проволокой. Шлифуем болгаркой.

Нижнюю часть болта слегка затачиваем и придаем конусную форму.

Сверлим отверстие в нижней части.

Делаем разметку под проем.

Выпиливаем.

Вот собственно что получается.

После чего берем вал от какого либо электродвигателя с подшипником и пробуем его выпрессовать.

Вставляем и начинаем закручивать болт по резьбе. Операция прошла успешно.А теперь давайте закрепим пройденный материал и посмотрим видео. Приятного просмотра.

Съёмник для подшипников своими руками

Во время ремонта часто бывают ситуации, когда какого-то нужного инструмента нет «под рукой». В этом случае есть три выхода из положения: купить этот инструмент, взять у знакомых или сделать его своими руками. Все 3 способа имеют право на существование и используются от случая к случаю. Например, в моей истории срочно понадобился съёмник для снятия подшипника с ротора электродвигателя пылесоса Samsung. В этой статье рассмотрим, как можно выйти из этой ситуации. Предыстория такова: двигатель пылесоса внезапно начал работать с посторонними шумами. Разобрав корпус и осмотрев его, стало понятно, что развалился верхний подшипник ротора. Снять его без специального съёмника, не повредив при этом ротор, не представляется возможным, поэтому были предприняты попытки найти съёмник у знакомых, которые не увенчались успехом. Покупать этот инструмент в магазине из-за разовой работы я посчитал излишней тратой денег. В дальнейшем так оно и вышло – сделать простой съёмник своими руками оказалось очень легко. На это ушло 20 минут времени и минимум деталей. Единственное условие – наличие сварочного аппарата и умение хотя бы немного им пользоваться.

Итак, по порядку. Есть ротор двигателя с подшипниками, один из которых необходимо заменить.

Чтобы снять подшипник с вала, под него надо подвести какой-нибудь упор. Причём этот упор должен быть определённой прочности и минимальной толщины, так как расстояние между подшипником и якорем составляет несколько миллиметров. Для этого подошла обычная металлическая шайба. Чтобы её можно было завести под подшипник, сделаем в ней вырез. Для этого зажмём шайбу в тисках и болгаркой вырежем четверть от её окружности.

Проверяем на роторе – подходит.

Теперь подумаем, из чего сделать корпус съёмника. В сарае нашёлся кусок профильной трубы. Отрежем от неё 5-ти сантиметровую часть. Чтобы съёмник можно было подвести под подшипник, необходимо в трубе прорезать одну стенку, причём ширина выреза должна быть больше диаметра подшипника. Зажимаем трубу в тиски и болгаркой вырезаем полосу.

Дальше ставим трубу на торец, кладём на неё подготовленную шайбу и привариваем электросваркой. Соединение должно быть прочным, чтобы во время работы шайба не отвалилась.

Переворачиваем корпус съёмника, установив его шайбой вниз. Сверху надо приварить гайку, в которую будет вкручен болт, чтобы выдавить подшипник. Гайка диаметром меньше размера трубы, поэтому под неё нужно установить какую-нибудь опору. Подойдёт всё, что угодно: шайба, любая пластина, отрезанная стенка трубы. В моём случае шайбы подходящего диаметра не нашлось, поэтому под шайбу меньшего диаметра подложил 2 гвоздя и сваркой приварил их к корпусу съёмника. Сверху уложил гайку и всё тщательно обварил. Съёмник для подшипника готов.

Осталось установить съёмник на роторе, закрепить его в тисках, ввернуть в гайку болт и, закручивая болт ключом, выдавить подшипник. На валу ротора, в которую упирается болт, нарезана резьба. Чтобы её не повредить, перед съёмом надо накрутить на неё гайку, и уже в гайку упереть болт.

На изготовление съёмника у меня ушло всего 20 минут, и за пару минут был снят подшипник с ротора.

В завершении покажу, как можно быстро и просто запрессовать новый подшипник на вал. Для этого понадобятся тиски, кусок трубы и шайба.

Устанавливаем на вал подшипник, следом к нему прижимаем шайбу, потом кусок трубы и зажимаем эту конструкцию в тисках.

Когда сжимаются тиски, труба давит на шайбу, та — на подшипник. Под действием силы сжатия деталь насаживается на вал ротора. Здесь главное – установить конструкцию ровно, следить за тем, чтобы вал ротора попал в отверстие шайбы и трубы, а не упирался в их стенки, и не согнуть ротор чрезмерным усилием.

Вот так быстро можно сделать съёмник для подшипника своими руками, использовав минимум материалов, практически бесплатно. Конструкция простая, надёжная, главное – рабочая. Недостатком данного устройства является то, что этот съёмник можно применять только для маленьких подшипников. Для больших необходимо изготовить более мощную конструкцию.
