Как провести самостоятельно ремонт рулевой рейки ваз 2110

Регулировка рулевой рейки без снятия

Если вы не можете решить, как подтянуть рулевую рейку на ВАЗ 2110, рекомендуем ознакомиться со вторым вариантом — без снятия.

Для этого метода вооружитесь специальным гаечным ключом, который выполнен в виде восьмигранника, размером на 17 мм.

Выполнять подтяжку рулевой на «десятки» следует исключительно в тех случаях, когда во время работы рулевого механизма наблюдаются стуки. Просто так выполнять работу без реальной потребности не стоит.

1. Заедьте на смотровую яму или поднимите автомобиль на подъемнике.
2. Снимите защиту двигателя, возьмите плоскую отвертку и поднесите хорошее освещение под автомобиль.
3. Найдите заднюю часть подрамника в задней части рулевой рейки. Там рейка и вал должны пересекаться. В том месте располагается регулировочная гайка. Не перепутайте ее с пробкой регулировочной гайки. Это распространенная ошибка новичков.
4. Если ранее рулевой механизм был нетронутым, на гайке будет присутствовать заглушка зеленого цвета. Она выполняет функции стопора и ее монтируют непосредственно на заводе.
5. Плоской отверткой удалите заглушку. Наверняка она сломается, но ничего страшного в этом нет.
6. Удалив стопор, берите в руки специализированный регулировочный ключ, выполните зажим, двигаясь по часовой стрелке. Не зажимайте до упора. Степень зажатия напрямую зависит от силы стуков при движении.
7. Ключ проверните градусов на 10, проверьте рейку на предмет люфта. Если он присутствует, прижмите еще. За раз крутить более чем на 15 градусов не рекомендуется.
8. Проверить степень зажатия достаточно легко. Возьмите рейку, поверните ее резко в одну и другую сторону. Если никаких посторонних шумов при этом не наблюдается, рейка затянута хорошо.
9. Пытаться установить на место стопор не имеет смысла, даже если вам удалось его сохранить в целостности. Никакой пользы он в себе не несет.

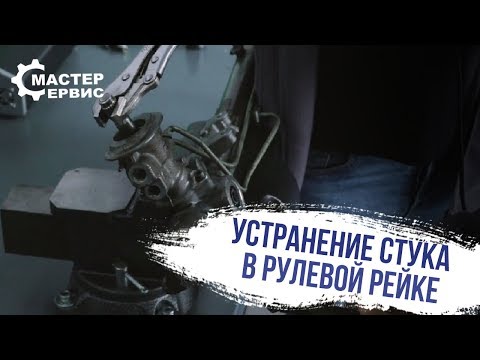

Видео

Мы разобрались, как можно отрегулировать рулевую рейку на ВАЗ 2110 со снятием и без снятия. Какой вариант привлекательнее для вас — решайте сами. Снимая рейку, можно дополнительно выполнить некоторые другие работы, проверить состояние агрегатов, узлов, что-то заменить, подтянуть.

Очевидно, что самостоятельно выполнить регулировку более чем реально. Единственный нюанс — это поиск специализированного ключа регулировки именно под автомобиль ВАЗ 2110. Без него вы ничего сделать не сможете, аналогов среди подручного инструмента не существует. Стоит он не дорого, потому переживать не стоит. Но и пережимать тоже.

Регулировка рулевой рейки ВАЗ 2110, 2111 и 2112

Чтобы подтянуть рулевую рейку ВАЗ 2110 потребуется специальный ключ восьмигранник «на 17». Чтобы найти регулировочную гайку подъемник или яма не потребуется, добраться до гайки можно просунув руку под вакуумный усилитель тормозов и нащупать углубление для ключа в этом месте:

На двигателях ВАЗ 2112 добраться до регулировочной гайки можно следующим образом: Подтяжка рулевой рейки ВАЗ 2110 производится против часовой стрелки (если смотреть сверху). Затягиваем гайку до упора, а затем ослабляем ее на два деления (24 градуса), чем обеспечивается зазор 0,12мм. между гайкой и упором рейки. Проверяем легкость перемещения рейки, отсутствие стуков и заеданий. После чего кернят (обминают) в двух точках резьбу картера (не повреждая гайку) и наносят краской метки, фиксирующие положение гайки относительно картера.

Если регулировка рулевой рейки выполнена правильно, то посторонние стуки должны исчезнуть, руль станет острее и после поворота должен самостоятельно возвращаться в центральное положение. Если рулевую рейку перетянули, тогда в крайних положениях руля рейку будет закусывать, а вращение руля будет более трудным, чем раньше. Если для решения проблемы пришлось выполнить ремонт рулевой рейки, тогда подтяжка рулевой рейки будет производится в тисках. Определить люфт рулевой рейки можно пошатывая тяги (усы). Чтобы уменьшить люфт в рулевой рейке следует повернуть гайку против часовой стрелки примерно на 10-15 градусов, после чего снова проверяем люфт. При необходимости опять подтягиваем, пока люфт в рулевой рейки не исчезнет. Выработка в каждом случае разная, поэтому какого-то определенного момента затяжки не существует. По окончанию работ не забываем закернить гайку, обмяв резьбу картера.

Кстати, если придется менять рулевую рейку, то ознакомьтесь с таблицей их взаимозаменяемости.

Ключевые слова:

рулевая рейка

Причины выхода из строя рулевой рейки «Форда Фокус»

Задумались над ремонтом рулевой рейки «Форда Фокус», потому что появились постукивания? Прежде всего следует разобраться с тем, каким образом она устроена. Картер рулевого механизма на «Форде Фокус» находится под капотом автомобиля, при этом рейка крепится при помощи болтов на передней подвеске. На рулевой колонке также есть специальное устройство, поглощающее энергию ударов, когда вы ездите по плохому дорожному полотну. Кроме того, установлена система настройки положения руля, противоугонный механизм зажигания, который отвечает за блокировку колес во время поворота авто.

Комплект рулевой системы данной модели авто включает в себя блок переключателей. Они обеспечивают правильную работу фар, поворотников, а также стеклоочистителей. Такая сложная и продуманная система управления делает вождение транспортного средства максимально комфортным и безопасным. Поэтому, если вы заметили какие-либо неполадки, следует незамедлительно продиагностировать машину и, если потребуется, сделать ремонт рулевой рейки «Форда Фокус».

У Ford Focus можно выделить следующие симптомы, которые говорят о неисправности данного механизма:

Самый главный признак, свидетельствующий о том, что ремонт неизбежен, это поскрипывания во время поворота руля, когда двигатель заведен, а машина припаркована либо двигается на небольшой скорости
Посторонний звук будет похож на трение резины: сначала появится повизгивание, затем скрип станет сильнее, после прогрева двигателя, который работал достаточно долго.  Обратите внимание! Когда устройство неисправно, поскрипывания будут похожи на трение прокладок, расположенных рядом с водительским сидением. По этой причине некоторые автовладельцы не могут найти истинную причину появления посторонних звуков
Иногда скрип может прекратиться, но со временем он появится снова.
О том, что требуется ремонт рулевой рейки «Форда Фокус», говорит появление однократного постукивания

Звук исходит справа и похож на стук стойки стабилизатора. Постукивающий звук можно услышать, когда вы движетесь на небольшой скорости, при этом совершаете повороты, например, паркуетесь. Со временем звук становится постоянным.
Кроме посторонних шумов могут появиться другие симптомы того, что требуется ремонт рулевой рейки «Форда Фокус», которая вышла из строя

Например, повышенная чувствительность руля: появляются вибрации, словно вы едете по плохому дорожному полотну.

Важно! Если устройство вышло из строя, признаки поломки будут носить непостоянный характер. Посторонние звуки могут появляться и исчезать, поэтому водитель не всегда способен понять, нужно ли делать ремонт. Однако по прошествии времени поскрипывания будут слышны постоянно во врем езды на авто

Однако по прошествии времени поскрипывания будут слышны постоянно во врем езды на авто.

При повороте рулевого колеса влево-вправо можно ощутить вибрацию. Данный признак говорит о том, что между деталями рейки есть люфт.
Если руль стал тугой и вам приходится тратить много усилий для его вращения, значит, следует провести ремонт рулевой рейки «Форда Фокус».

Также необходимо помнить, что существуют некоторые признаки, которые говорят о том, что недостаточно затянут регулировочный болт, при этом ремонт устройства производить не нужно.

Следует не только знать симптомы неисправности, но также понимать, из-за чего произошла поломка. К примеру, если вы заметили постукивания, а свободный ход руля стал больше, это значит, что недостаточно натянуты упорная пружина либо износился шаровидный или карданный шарнир, плохо затянуты крепежные болты рулевого механизма.

Руль стал тугой и вам приходится прикладывать большое усилие для его вращения? Значит, проскальзывает или же пришел в негодность приводной ремень насоса гидроусилителя, в гидросистему попал воздух, уровень рабочей жидкости низкий, шланги порвались либо перекрутились. Данный симптом также возникает, когда давление насоса низкое, в нем либо рулевом механизме есть утечки.

Причиной того, что рулевое колесо не уходит в среднее положение, может быть то, что пружина упора недостаточно натянута, внутренние шарниры либо шарниры наконечника проворачиваются с трудом.

Постукивания и шумы свидетельствуют о том, что крепления тяг, рулевого механизма, а также шаровых наконечников тяг ослаблены. Также причиной появления данного симптома могут быть изношенные тяги и шаровые шарниры.

Не важно, какая поломка произошла, следует незамедлительно отправиться в сервисный центр, где мастер проведет диагностику и выполнит необходимый ремонт.

Снятие рейки с простым механизмом

Если вы являетесь владельцем автомобиля с достаточно простой комплектацией, предусматривающей наличие реечного механизма, то для снятия рулевых реек вам потребуется:

• определить место размещения и ослабить крепление реечных механизмов;
• полностью отсоединить рулевые рейки от наконечников;
• открутить соединительные болты реек от корпуса автомобиля;
• найти выход карданного сцепления с рейками;
• освободить рейки рулевого управления от карданного механизма;
• вытянуть детали со стороны отсутствия креплений и преград.

Следует учесть, что большинство стандартных инструкций, содержит в себе только основные моменты, без ознакомления с нюансами и деталями данной процедуры. По этой причине водителям без соответствующего опыта настоятельно не рекомендуется, полагаясь на собственные силы и прочитанную информацию, приступать к самостоятельному осмотру и снятию реек. За неимением специального инструмента и аппаратуры, а также практических навыков можно попутно повредить прочие детали, тем сам еще больше усугубить ситуацию и увеличить совокупные затраты на ремонт.

Описание

Ксенон в противотуманных фарах

Видео тест-драйв

Основные неисправности

Как и любая другая механическая конструкция, рулевая рейка в силу тех или иных обстоятельств может подавать признаки неисправности. К ним относятся:

• хруст (стук) при выворачивании рулевого колеса;
• «тугой» руль;
• увеличенный люфт рулевого колеса или приводной шестерни рулевого вала;
• вибрация рулевого вала при движении;
• неравномерный износ шин, вызванный нарушением угла установки передних колес.

Перечисленные симптомы свидетельствуют о том, что пришло время ремонта или замены рулевой рейки. Однако не стоит спешить с заменой. Сама рейка выполнена из прочной стали, и вывести ее из строя не так и просто. Чаще всего в негодность приходят вспомогательные элементы конструкции:

• опорная втулка;
• подшипники приводной шестерни (шариковый и игольчатый);
• уплотнители;
• пыльники и др.

Причин выхода из строя этих деталей может быть сколько угодно, от израсходованного ресурса, до механических повреждений вследствие езды по бездорожью. Если вы уверенны в том, что саму рейку менять не придется, можно обойтись мелким ремонтом рулевой конструкции, заключающемся в замене перечисленных «расходников».

Решив отремонтировать рулевую рейку на станции техобслуживания, рассчитывайте на то, что за самый простой ремкомплект вам придется заплатить около 300 рублей. Полный комплект, включающий подшипники, будет стоить порядка 500-700 рублей. Вся начинка, вместе с рейкой обойдется в 1500 рублей.

Желательно перед покупкой ремкомплекта знать маркировку рейки, так как они могут отличаться в зависимости от комплектации и года выпуска «десятки».

Стоимость ремонтных работ, в зависимости от СТО, составит 1000-1500 рублей. Если же вы не желаете переплачивать за работу, отремонтировать рейку можно и собственными силами.

Порядок работ

1. Демонтируйте рулевую рейку в сборе.
2. Разрежьте хомуты крепления пыльника (чехла) рулевого механизма.
3. Отверните упорную гайку рейки (восьмигранный спецключ на 17), извлеките ее из корпуса.
4. Извлеките из нее резиновую заглушку. Отверткой достаньте стопорное кольцо и пружину.
5. Легкими ударами корпуса рулевого управления о деревянный брусок выбейте упор рейки (поршень) и извлеките его вместе с уплотнителем.
6. Снимите пыльник и уплотнитель приводной шестерни (шлицевая отвертка).
7. Извлеките стопорную шайбу (шлицевая отвертка).
8. Отверните гайку, фиксирующую подшипник шестерни привода (восьмигранный спецключ на 24 с центральным отверстием диаметром не менее 18,5 мм).
9. Извлеките из корпуса шестерню привода рейки с подшипником.
10. Извлеките рейку из корпуса.
11. Вытащите из корпуса опорную втулку, поддев ее шлицевой отверткой.
12. Снимите стопорное кольцо с вала приводной шестерни. Проверьте подшипник на наличие люфта. Если он есть, съемником для подшипников снимите шариковый подшипник с вала. На его место тем же образом установите новый.
13. Извлеките из корпуса игольчатый подшипник, просверлив два отверстия тонким сверлом (2 мм) с тыльной стороны корпуса, и выбив его при помощи тонкого стержня. Заделайте образовавшиеся отверстия «холодной сваркой» или «быстрой сталью». В крайнем случае, подшипник можно разбить при помощи узкого зубила (не рекомендуется!).
14. Обильно смажьте посадочное место, установите в него новый игольчатый подшипник, и легким постукиванием по его корпусу запрессуйте его.
15. Установите новую опорную втулку из ремкомплекта, разрежьте ее резиновые уплотнительные кольца, удалите ненужные фрагменты.
16. Заполните внутреннюю поверхность корпуса рейки специальной смазкой (Фиол-1 или аналог).
17. Вставьте рейку в корпус.
18. Установите на место приводную шестерню с подшипником. Зафиксируйте ее гайкой, поставьте стопорное кольцо. Оденьте новый пыльник на вал шестерни.
19. Поставьте на место новый упор с новым уплотнителем. Зафиксируйте его стопорным кольцом. Поместите в его отверстие пружину. Заверните упорную гайку.
20. Отрегулируйте рейку, сначала затянув упорную гайку до конца, а потом отпустив ее на 30 градусов. Отверстие гайки заткните резиновой заглушкой.
21. Наденьте на корпус рейки пыльник и зафиксируйте его хомутами.
22. Установите перебранную конструкцию на автомобиль.

Как заменить рулевую рейку на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед покупкой рейки, Вы кой что должны знать, во-первых перед тем как купить новую рейку, посмотрите маркировку на старой и по ней покупайте, рейки вообще по сути взаимозаменяемые, но всё же чтобы проблем не было покупайте всё по индексу и кстати, если у Вас установлен ГУР, то именно с ГУР новую рейку и берите!

1. Прежде чем приступить к работе, выкрутите колёса таким образом, чтобы они в перёд были направлены, затем вывесите переднюю часть и снимите оба передних колеса с автомобиля, но перед этим хорошенько обезопасьте свой автомобиль от того, чтобы он на землю не свалился, а для этого на ручной тормоз его поставить будет нужно, подложить на всякий случай противокатные упоры под задние колёса и самое главное, площадка на которой производить работу собираетесь должна быть ровной и обязательно асфальтом, на случай если автомобиль всё же свалится, подложите заранее под него колёса (Чтобы он на них упал).

2. Переходим в салон, находясь там, Вам придётся при помощи двух ключей (Одним болт нужно держать от проворачивания) отвернуть гайку болта, которая стяжной хомут сжимает, при помощи которого карданный вал держится на шлицах рулевой рейки, после того как гайка будет выкручена, а болт извлечён (см. маленькое фото) вставьте в прорезь (Где болт находился, указана синей стрелкой) мощную отвёртку и с её помощью, разожмите стяжной хомут, чтобы карданный вал смог слезть легко со шлицёв рулевой рейки.

3. Теперь с обоих сторон, вытащите рулевые наконечники из отверстий в которые они входят, объясним вкратце как вытащить наконечник на примере правой стороны, в общём берутся пассатижи и ими вытаскивается шпонка (Это такая металлическая проволочка), как только она будет вытащена, отверните гайку и при помощи съёмника выпрессуйте наконечник из отверстия и всё, если Вам нужны картинки и Вы понятия не имеете что такое рулевой наконечник, то в этом случае прочтите статью: «Замена рулевых наконечников », в ней всё подробно сказано.

4. Когда оба рулевых наконечника будут вынуты из отверстий, приступайте к выворачиванию болтов которые сами тяги крепят (На этих тягах и расположены рулевые наконечники), они в центральной части прямо прикручены к рулевой рейки (Чтобы вывернуть болты, поддёньте отвёрткой стопорную пластину, она не даёт болтам самопроизвольно выкрутиться) по одному болту выворачивая, снимайте полностью тяги с автомобиля (Вытаскивать их нужно через арки колёс) и как Вы уже заметили на маленьком фото, снимая тягу, человек ещё соединительную пластину придерживает, данную пластину не потеряйте, при выворачивании последнего болта, эту пластину всегда второй рукой придерживайте.

Примечание! Когда тяги будут сняты, проверьте сайлент блоки у них (Это резинки, Вы их сразу увидите, потому что сама тяга металлическая и резиновая часть это только сайлент блоки), резина у них не должна быть испорчена, по трескана и иметь следы старости, в противном случае произведите замену сайлент блоков на новые (см. «Замена сайлент блоков в тягах ») и кстати, изношенные сайлент блоки, могут причиной люфта в рулевом управление, поэтому это учтите!

5. И в завершение, отверните по две с каждой стороны гайки которые крепят рулевую рейку к щитку, снимите металлические хомуты и через арку, снимите полностью рейку с автомобиля, более подробно со всем этим Вы можете ознакомиться просмотрев фотографии ниже:

Примечание! Так снимаются абсолютно все рейки которые ставились на семейство ВАЗ 2110, рейки же с ГУР чуть по другому снимаются, там перед началом работы нужно будет жидкость из бачка с ГУР шприцём выкачать, отсоединить от бачка потом шланг и засунуть его в какую ни будь бутылку, не заводя автомобиль по вращать рулём до того, пока вся жидкость из шланга не сольётся, более подробную инструкцию по снятию рейки с ГУР читайте в статье: «Замена рулевой рейки на Ладе Приоре » и кстати, при обратной установки проследите за тем, чтобы рулевая рейка установилась на шлицы по меткам (Более подробно об этом, читайте в статье: «Замена рейки на калине 1 », пункт 1)

Дополнительный видео-ролик: Посмотрите подробную инструкцию по замене рейки, она показывается на примере автомобиля ВАЗ 2109, на нём всё точно так же производится, да мы даже больше Вам скажем, первое поколение ВАЗ 2110 выпускалось с рулевой рейкой от девятого семейства, поэтому различия в их снятии, что на первом автомобиле, что на втором, нет вообще никакого.

Причины и симптомы поломки

Несмотря на простоту конструкции, снятие рулевой рейки ВАЗ-2110 с последующей заменой неисправных деталей может потребоваться уже через 20-30 тысяч километров. Главной причиной проблем считается дефицит смазки или естественный износ трущихся элементов. Отдельного внимания заслуживают пыльники устройства (специальные чехлы из резины). Их задача защитить детали от попадания различных загрязнителей и воды. При нарушении герметичности (разрыве) таких манжет механизм быстрей засоряется и ржавеет.

Неисправность выдает себя следующими признаками:

• Появление явного люфта (мертвой зоны) при повороте руля.
• Посторонние звуки. Так, если имеет место дребезг или стучит рулевая рейка ВАЗ-2110, это явный симптом неисправности.

Для диагностики поломки сделайте следующее:

• Проверьте рулевой узел в месте, где объединяется рейка и рулевой вал. Если в момент прикладывания усилия издается определенный стук, это свидетельствует о проблемах с подшипником игольчатого типа.
• Изучите систему на факт появления люфта. Для этого открывайте капот, беритесь за стык тяги и покачайте узел. Наличие раскачивания свидетельствует об износе втулки или слабой протяжке главных деталей.

Почему нельзя мешать антифриз

Возможные неисправности

Основной причиной неправильной работы или выхода из строя рулевого механизма является неправильное управление водителем. Лихач, который водит авто на высоких скоростях, может повредить не только этот орган машины. Российские дороги тоже не способствуют нормальному состоянию транспорта в целом, и его рулевой системы в частности.

Что касается именно вазовской «десятки», то у нее чаще всего диагностируются следующие неисправности:

• стуки в подвеске. Эти стуки чаще всего свидетельствуют об износе штока и уплотнителей, а иногда и ползунка. Помимо этого, это может быть сигналом старения шаровых соединений;
• протекания. Пятна масла на асфальте «сообщают» владельцу о том, что его автомобиль имеет проблемы с герметизацией гидравлической системы его автомобиля;
• тяжелый поворот руля. Так называемый тугой руль или такой, который поворачивается только в одну сторону.

Обычно такие проблемы возникают из-за лихачества на сложных участках дорог, которых в стране предостаточно. Также причиной могут стать выработанные пыльники или нарушение герметичности системы с попаданием в нее грязи.

Специалисты советуют не оставлять автомобиль с повернутыми колесами при постановке на стоянку в зимнее время, так как гидравлическая система в такой ситуации сразу же выходит из строя.

Характерные признаки неисправности рулевой рейки

Самый характерный признак неисправности рулевой рейки – это стук. Характерный, к тому не совсем приятный стук доносится из-под передней оси машины. Поначалу данный стук почти незаметен, однако со временем интенсивность значительно увеличивается.

Через некоторое время данные стуки начинают отдавать в руль. Уже после этого передвижение по неровным дорогам, резкие повороты очень опасны. В такие моменты подергивания руля очень ощутимы.

Что делать, чтобы вас не обманули в автосервисе? Как его избежать, кликните на любой из мессенджеров ниже,чтобы узнать 5 простых способов как избежать обмана

Важный момент в том, что характерные признаки неисправности рулевой рейки наблюдаются только на маленьких ямках. А вот глубокие ямы автомобиль проезжает без явного стука. В таком случае большая вероятность того, что узел пришел в непригодность, и нужно будет произвести замену рулевой рейки своими руками.

Еще один сигнал о неисправности рулевой рейки – тугая работа самого узла. Проявляется это обычно в том, что крутить руль становится тяжело лишь только в одну сторону. Также под машиной, после стоянки, может наблюдаться течь масла, которая наблюдается на самом узле и на асфальте, и гул в ГУР. Этими симптомами не стоит пренебрегать, т.к. говорит о том, что автомобилем в скором времени будет недопустимо использовать. Может привести к плохим последствиям, вплоть до ДТП. Такая неисправность характерна для гидравлических механизмов. В большинстве случаев, выход из строя рулевой рейки связано с неисправностью уплотнителей и шток.

Люфт колеса – еще одна характерная черта неисправности рулевой рейки. Определить это просто. Достаточно ухватиться руками за колесо и подергать его в разные направления. Люфт должен быть ярко выраженным и хорошо ощущаться руками. В таком случае руль может свободно вращаться вправо-влево на малой скорости. Исчезает острота и отклик при повороте руля водителем. Самый лучший выход из данного положения – замена рулевой реки своими руками.

Частая поломка рулевой рейки связана с повреждением сухаря.

Наезд на препятствие на скорости, резкие торможения, изношены пыльники – это может стать причиной неполадки рулевой рейки. Через трещины в пыльниках внутрь попадает грязь, песок, где смешивается с маслом. Тем самым ускоряя рейки и опор.

Важно помнить, что эксплуатация автомобиля с неисправной рулевой рейкой небезопасно. Приводит к потере управления автомобиля. При выявлении поломки необходимо незамедлительно приступить к устранению

При выявлении поломки необходимо незамедлительно приступить к устранению.

Разбираем рулевую колонку

Разбирать узел управления начинаем с того, что снимаем защитный кожух, разрезав пластиковые хомуты. После этого спецключом на 17 отворачиваем упорную гайку, достаем стопорное кольцо, пружину и выбиваем упор рейки. Далее снимаем пыльник и уплотнитель шестерни привода, извлекаем стопорную шайбу, после чего спецключом на 24 отворачиваем гайку, фиксирующую шариковый подшипник. Извлекаем шестерню. Теперь, когда рейку ничего не держит в корпусе, извлекаем ее через правую сторону корпуса. Извлекаем из посадочного места игольчатый подшипник приводной шестерни. Для этого потребуется специальный съемник. Проверьте подшипники приводной шестерни на наличие люфта. Если он присутствует, подшипники придется заменить.

Обязательной замене подлежит и опорная втулка. Она имеет цилиндрическую форму и расположена внутри корпуса рулевого управления. Снимается втулка путем поддевания отверткой.

Иногда такие работы можно произвести и своими силами, а иногда не обойтись без помощи специалистов.

Диагностика

Чтобы определить состояние рейки, надо провести диагностику. Проделать такую работу можно самостоятельно. Для этого надо взяться за саму рейку и подёргать её. Если будет слышен отчетливый стук, то потребуется ремонт или замена детали.

Когда элементы рейки вышли из строя, то рекомендуется покупать полностью новую деталь . При восстановлении узла можно потратить больше денег, чем на его покупку.

Демонтаж

Для демонтажа рейки в сборе потребуется снять хомуты опор (2), ослабить стяжной болт (6) и освободить рулевые наконечники (10).

Работы проводятся так:

1. Открутить гайки, которыми механизм крепиться к кузову.

Вытаскиваем рейку вместе с тягами через отверстие в правой нише колеса.

Регулировка

Чтобы уменьшить люфт в рейке, нужно повернуть гайку на 10–15 градусов, после чего снова проверить люфт.

Такие работы надо проводить при помощи тисков.

1. Механизм там плотно фиксируется.
2. Далее определяется величина люфта. Если он большой, нужно произвести подтяжку.

Перед установкой новой рейки необходимо снять резиновые чехлы и заполнить полости смазкой.

Конструкция и устройство рейки на ВАЗ 2110

Принцип работы рулевой рейки следующий. На окончании рулевого вала установлена шестерня. Она находится в зацеплении с зубчатой рейкой (отсюда и название). При повороте рулевого колеса шестерня двигает рейку влево–вправо, поворачивая колёса. Для этого рулевые рычаги связаны с рейкой рулевыми тягами.

Так выглядит демонтированный механизм

Проектировщикам рейки необходимо достичь компромисса между лёгкостью и удобством рулевого управления. Всё зависит от передаточного числа «шестерня-рейка».

• Если руль сделать лёгким, управление станет размазанным, для поворота придётся делать слишком много оборотов рулевого колеса. Это небезопасно при движении на трассе, где важна быстрая реакция.
• Острое рулевое управление более предсказуемое и безопасное, но при этом водитель прилагает значительные усилия при маневрировании, особенно на парковке.
• Рейка с переменным передаточным числом частично решает эту проблему. В околонулевой зоне рулевое управление острое, это придаёт уверенности на скоростной трассе. Ближе к краям рулить легче, но и оборотов руля приходится делать больше. Это удобно, например, на какой-либо парковке при малых скоростях.

Для сохранения баланса между остротой и лёгкостью управления на рулевой механизм устанавливаются усилители. По принципу действия они бывают гидравлическими (ГУР) и электрическими (ЕУР).

Вывод
