Замена реле стартера ваз 2112 в случае необходимости

Если не заводится, а реле новое?

Если после проверки и замены реле стартера, двигатель всё-равно не заводится, проблема может быть ещё и в самой аккумуляторной батареи, а также в самом стартере. Необходимо снять стартер для диагностики.

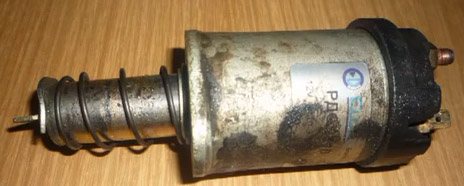

Замена реле стартера ваз 2112, вот так оно выглядит

Реле стартера ваз 2112 предназначено, чтобы подавать питание к электрическому мотору стартера при этом одновременно оно выталкивает бендикс и тот входит в зацепление с маховиком. От него фактически зависит правильное срабатывание стартера и запуск мотора, однако если возникают неисправности стартера и мотор не запускается, чтобы выполнить ремонт нужно знать на ваз 2112 где находиться реле стартера

Замена и ремонт его не трудная задача, посильная любому, важно лишь знать устройство, и очередность действий

Реле стартера автомобиля ВАЗ 2112 – самостоятельная разборка и замена

На ВАЗ 2112 установлен редукторный стартер модели 57.3708 с понижающей планетарной передачей. Он выдает 1,55 киловатт мощности и обеспечивает некоторое уменьшение величины нагрузки с двигателя за счет своей конструкции.

Схема крепления стартера и его ключевые особенности

На «Самарах» стартер фиксировался тремя гайками, а вот на ВАЗ 2112 для его крепления используется всего две. Корпус механизма изготовлен из стали, его задняя и передняя крышки присоединяются друг к другу посредством шпилек. Шестерня бендикса стартера накрыта полуколпаком передней крышки. На коробке передач присутствует еще один полуколпак.

Механизм редукторный, поэтому на нем предусматривается два вала. На одном осуществляется перемещение рабочей шестерни бендикса, его называют валом привода. Вторым является вал якоря. Два вала требуют наличия в конструкции четырех втулок. Естественно, это уменьшает (и довольно-таки существенно) наработку системы на отказ.

Стартер на «двенадцатку» имеет достаточно «скромные» геометрические размеры и при этом весьма эффективно выдает высокие обороты. Его двигатель является щеточным, четырехполюсным, работает за счет мощных постоянных магнитов, которые прикрепляются непосредственно к корпусу устройства. Вес стартера составляет около четырех килограмм, на холостом ходу он получает около 80 ампер тока, в рабочем режиме – порядка 375 ампер.

Как устроено реле стартера «двенадцатки»?

Втягивающее реле несет ответственность за вращение маховика коленвала при выдвижении муфты (обгонной), а также за запуск стартера. В его корпусе имеются две обмотки:

• удерживающая;
• втягивающая.

Внутри корпуса, выполненного из железа и снабженного текстолитовой крышкой, предусмотрен сердечник. В указанной крышке из текстолита устанавливаются силовые контакты – болты для подключения к ним электрического питания. Кроме того, в крышке находится и дополнительное приспособление – подвижная пластинка, предназначенная для замыкания контактов тогда, когда сердечник втягивается, и контакт, питающий втягивающее реле (точнее – его обмотки).

Реле с подвижной вилкой механизма запуска связано сердечником. Вилка соединяется с бендиксом, на одном из торцов которого установлена шестерня. Она вращает маховик коленвала за счет того, что во время запуска двигателя автомобиля зацепляется с венцом маховика.

Схема подключения элементов реле на ВАЗ 2112

В целом схема, по которой функционирует втягивающее реле «двенадцатки», выглядит следующим образом. К одному болту на его крышке подключена обмотка двигателя стартера, ко второму – «плюс» от АКБ. Провод от замка зажигания зафиксирован на контакте обмотки, которым располагает втягивающее устройство (подобная схема подключения используется и на других «легковушках» семейства ВАЗ).

Когда водитель запускает стартер, используя ключ, на указанный контакт приходит питание. Оно формирует в обмотке требуемую электродвижущую силу, втягивающую сердечник. При этом дополнительное приспособление (подвижная пластина) при воздействии на нее сердечника замыкает контакты (силовые), что приводит к переброске на двигатель механизма запуска питания от автомобильного аккумулятора.

В этот же самый момент втягивающее реле подтягивает приводную вилку, перемещающую к венцу маховика обгонную муфту. Как только сердечник полностью втягивается, происходит замыкание контактов и вращение маховика двигателя. Такая схема подключения и гарантирует беспроблемный запуск «сердца» ВАЗ 2112.

Что лучше – ремонтировать или менять стартер «двенадцатки»?

Замена описываемого нами механизма модели 57.3708, как правило, требуется уже через несколько лет его эксплуатации. В большинстве случаев автолюбители предпочитают не ремонтировать устройство, когда оно перестает работать (не крутит) либо ненормально функционирует (наблюдаются проблемы с запуском), а устанавливать новый механизм.

Впрочем, иногда замена стартера не требуется. Нередко он не крутит по банальной причине – из-за того, что болты фиксации реле окисляются либо ослабляются. Подобные явления вызываются попаданием дорожной грязи и капелек влаги в область установки «стартующего» механизма. Решить эту проблему, как вы понимаете, можно очень легко – зачисткой контактов (реже требуется их полная замена).

Если щетки стерлись, а бендекс потрескался, дешевле и разумнее поменять эти элементы. А вот если стартер не крутит из-за поломки реле или пробоя обмоток, замена всего узла представляется более грамотным шагом. Если принято решение заменить какую-либо из его деталей, механизм следует разобрать, это несложно.

Принцип действия и устройство

Сначала рассмотрим назначение и устройство, затем принцип работы, чтобы проще было выполнить замену и ремонт своими руками:

• Назначение втягивающего реле – чтобы бендикс стартера входил в контакт (зацепление) с маховиком (точнее с его венцом)
• Система срабатывания основывается на эффекте электрического магнетизма
• Сердечник, выполнен в виде полой трубочки, внутрь которой помещается якорь, поверх сердечника расположена проволочная обмотка (катушка)
• Ток на катушке создает электромагнитное поле, якорь втягивается в сердечник под его действием
• Прекращение подачи тока к катушке высвобождает якорь, и он под действием пружины приходит в начальное положение

• Якоря, корпуса, электромагнита с обмотками, возвратной (возвращающей) пружины и электрических контактов
• Электромагнит выглядит как две независимые катушки: одна называется удерживающая, а вторая называется – втягивающая
• Только удерживающая катушка подключена к выводам управления и состыкована с корпусом
• А втягивающая катушечка – связана с клеммой управления, а так же с электродвигателем пускателя (стартера)
• При подаче питания на контакт управления, в это время в катушке под действием тока возникает электромагнитная индукция, которая создает магнитное поле
• Это поле притягивает якорь, якорь начинает сжимать свою возвратную пружину
• Одновременно при этом происходит выталкивание бендикса(см.Замена бендикса на стартере ВАЗ своими силами), соединяющего стартер с мотором посредством маховика
• Когда происходит замыкание контактов, тогда втягивающая обмотка получает питание от плюсовой клеммы, при этом магнитное поле больше не генерируется на катушке, однако якорь остается внутри под действием электромагнитного поля в удерживающей катушке
• Как только запустился двигатель, питание сразу отключается, возвратной пружиной вытаскивается якорь на свою позицию
• Размыкаются контакты, и бендикс сразу выходит из контакта с маховиком

Для чего нужно реле

Замена реле стартера на ваз 2110

Тяговое реле обеспечивает запуск шестерни привода. Запуск происходит в сцеплении с зубчатым механизмом маховика коленвала. Также, обеспечивается питание электродвигателя стартера. В момент включения стартера, начинает передаваться энергия от аккумуляторной батареи. Путь энергии проходит через переключатель зажигания.

Это интересно: В чем причина заводится и сразу глохнет Лада Калина

Ваз 2110 дополнительное реле стартера

Таким способом подается питание на каждую обмотку тягового реле. Обмотки имеют два вида:

Как только состоится процесс замыкания контактов реле, втягивающая обмотка отключается. Исправное реле имеет предел напряжения, которое не должно превышать показателя в 8 В. Температура при этом процессе не должна превышать 25 градусов по шкале Цельсия

Если напряжение при запуске реле превышает данный показатель, то следует обратить внимание на привод и само тяговое реле. Они могут быть повреждены или перестать работать

Тяговое реле можно визуально рассмотреть. Возможно, поломку можно заметить невооруженным глазом,но стартер придется демонтировать и разобрать.

Ваз 2110 реле блокировки стартера

Необходимые инструменты и порядок снятия реле

Как уже говорилось ранее, для диагностики и замены втягивающего, потребуется снять с автомобиля стартер, поскольку реле находится с ним в одном корпусе.

Стартер расположен в левой (если сидеть в машине) нижней части под капотом, ближе к КПП. Для успешного демонтажа потребуется небольшая сноровка, так как один из болтов крепления находится в неудобном для откручивания месте. Но в целом, с задачей справляются все, необходимо проявить лишь терпение и настойчивость. Этапы демонтажа:

1. Отключите аккумуляторную батарею, отсоединив минусовый провод.
2. Снимите воздушный фильтр.

   Откручиваем крепления воздушного фильтра

3. Отсоедините провода, подходящие к реле.
4. Ключом на 13, отверните гайку, которая крепит силовой провод.
5. Ключом на 15 открутите две гайки, которые крепят стартер к корпусу авто.
6. Аккуратно извлеките стартер из подкапотного пространства.
7. Ключом на 8 открутите болты крепления реле к стартеру.

Все работы по установке запчасти на место выполняются в обратном порядке.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

• Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
• На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
• Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
• У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
• Проверьте замыкание витков двух обмоток, используя омметр.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

• Контроллер управляет включением/выключением дополнительного реле стартера в зависимости от частоты вращения коленчатого вала и времени прокрутки двигателя стартером.
• После установки ключа зажигания в положение «Стартер» и частоте вращения коленвала не более 500 мин1 контроллер подаёт сигнал на дополнительное реле и таким образом включает стартер.
• После своего включения стартер будет работать до тех пор, пока ключ зажигания будет находиться не более 20 секунд в положении «Стартер» при условии, что получен «правильный» пароль от иммобилизатора и частота вращения коленвала не увеличилась до 500 мин1. Тем самым предотвращается включение стартера при запущенном двигателе и его перегрев при длительной прокрутке.

Другими словами, зачем нужно дополнительное реле стартера:

1. Для защиты стартера от случайного (в следствии износа, длительного запуска) спекания контактов в замке зажигания;
2. Для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;
3. Разгружает контакты замка зажигания.

Как проверить дополнительное реле стартера, установлено ли она в «десятке» ?

• Во-первых, проверить наличие доп.реле стартера в монтажном блоке. Это реле навесное и на фотографии указано стрелкой.
• Во-вторых, можно проверить его работу следующим образом: крутить стартер в режиме продувки цилиндров, через 12-13 сек стартер должен выключается автоматически.

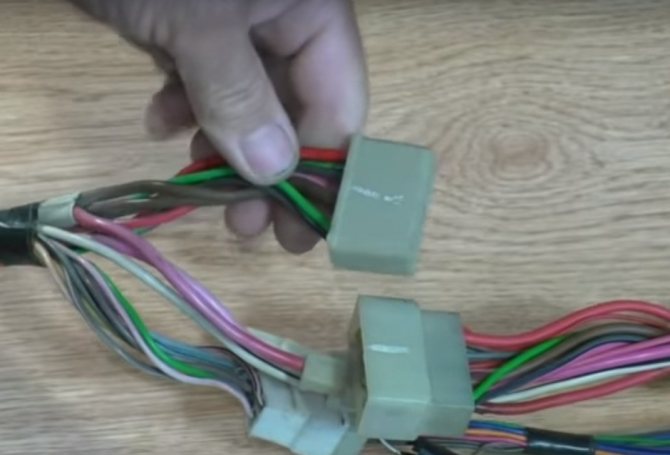

Установка доп.реле стартера

Кстати, в магазинах есть комплект дополнительного реле стартера для самостоятельной установки. Например, комплект от «Автоэлектроника», в котором есть все необходимое для монтажа, однако, схема в комплекте оказалась недоработанной. Для правильной работы дополнительного реле потребовалось добавить в схему установку диода на прямой ток 1А (1N4000-1N4007 или Российский аналог КД243(А-Ж)).

Отсутствие дополнительного реле стартера не означает, что в нем есть острая необходимость. К примеру, на многих иномарках такое реле тоже не устанавливают. А автолюбители, у которых это реле вышло из строя — не видят разницы после его демонтажа, поэтому имеет смысл уделить время другим доработкам электрики автомобиля.

Устройство

Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами. Она состоит из якоря в корпусе, содержащего электромагнит с обмоткой. Его работу обеспечивают электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми деталями. Первое из устройств состыковано с корпусом и присоединяется к вводу управления. Втягивающая катушка идет на клемму управления и сообщается с электромотором стартера.

Что такое реле стартера

Механизм предназначен для того, чтобы поступало питание к электрическому двигателю стартера. В этот момент передается заряд от аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания бендикса, в то время как элемент зацепляется за маховик. От реле стартера на ВАЗ-2112 зависит, будет запускаться основной механизм и срабатывать мотор, или нет. Если вдруг это устройство вышло из строя и не включается, нужно провести диагностику и выполнить ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Как проверить работу устройства

Когда какие-либо приборы на автомобиле перестают работать, водитель должен в первую очередь проверять исправность предохранителей или цепь реле. После того как проведена полная диагностика, можно будет сделать вывод о том, что именно стало неисправным и как устранить проблему. Диагностику выполняют в следующем порядке:

1. Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору
2. Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность. То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.
3. После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок
4. Если не произошло втягивание, значит, реле неисправно.

Когда диагностика полностью проведена и выявлена причина поломки, нужно заменить старое реле. При этом рекомендуется осмотреть стартер и выполнить его обслуживание в профилактических целях. Для этого откручивается задняя крышка, после того как с нее очищена вся грязь. Затем определяется состояние щеток и вилок бендикса. Мастера советуют выполнять осмотр пускателя регулярно, чтобы он не вышел из строя где-нибудь в дороге.

Как установить багажник на ВАЗ 2110

1. На крыше «десятки» установить опоры для последующего монтажа поперечных балок, контролировать установку на прокладки или повреждения краски не избежать;
2. Выдвинуть рукоять, предназначенную для регулировки

Для этого осторожно взявшись за опору, следует поворачивать ее вправо-влево пока она плотно не приляжет к кузову ВАЗ
Важно и не перекрутить — балка может деформироваться;
3. Проделать ту же операцию со второй опорой (обойдя автомобиль).

1. 4. Главное условие монтажа — сохранение геометрии, зачем внимательно проследить после окончания работы;
2. 5. Те же действия выполняются с другой балкой. В конце рекомендовано замерить расстояние между установленными элементами конструкции. Оно должно быть одинаковым в любой точке. Если непонятно, разобраться можно на фото;
3. 6. Дальше установить бокс или другое устройство.

Багажник на крышу установлен!

Как проводится первое ТО Лада Гранта

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Как оно работает

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

1. Добираемся до самого стартера.
2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Демонтируйте воздушный фильтр.
3. Отключите комплект проводков, которые идут на втягивающее.
4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
6. Снимите стартер.
7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Особенности строения

Такое устройство, как стартер, водители между собой называют пускателем, так как он помогает выполнить запуск машины. Он практически ничем не отличается от подобных механизмов. Однако если требуется приобрести реле стартера на ВАЗ-2112, то нужно снять деталь с автомобиля и взять с собой магазин. Этот элемент отличается от подобных по размеру. Можно приобрести прибор от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

На двенадцатой модели «Жигулей» установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается строение механизма и где находится реле стартера ВАЗ-2112. На фото можно рассмотреть основные и дополнительные блоки.

На этих автомобилях устанавливали инжекторные силовые агрегаты, имеющие по 16 клапанов. Чтобы не возникали перепады электротока, применяется реле. Когда включается электрическая схема, это устройство пропускает ток, постепенно выравнивая напряжение до величины 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй — в рабочем режиме. Как только транспортное средство останавливается, эта цепь размыкается и происходит отключение схемы.

Где находится реле стартера в автомобиле ВАЗ-2112

Первой моделью Волжского автомобильного завода, выпущенной в 1970 году, была марка машин «Жигули». Автомашина стала весьма престижной и пользовалась большим спросом до конца 1980-х годов. Затем на авторынок пришли заграничные иномарки. Конкуренция заставила изменить и усовершенствовать модель на марку LADA. С 1999 года машину модифицировали, и она продолжала пользоваться массовым спросом, усовершенствование ее кузова на современный дизайн, улучшение ходовых качеств, динамичность и комфортабельность дали возможность увеличить качество и спрос. Выпуск ВАЗ-2112 начался с 2000 года с периодическими техническими преобразованиями и качественными улучшениями модели.

Снимаем стартер

В ваз 2112 реле стартера находиться на самом стартере, поэтому лучше снимать его в сборе, при этом и снять реле будет намного проще и заодно сделаете профилактику самого пускателя. Итак:

• Чтобы легко было снять стартер, вам необходимо заехать на яму смотровую, эстакаду либо подъемник обесточить машину, отключив аккумулятор
• Если была установлена защита либо брызговик, тогда их придется снять
• Снизу стартера (пускателя) находится гайка, добраться до которой удобно из-под днища машины, эту гайку необходимо открутить
• Потом со стороны мотора сверху нужно отключить (снять) клеммы, расположенные на втягивающем реле, затем верхнюю гайку, которой крепится пускатель
• После этого он легко вытаскивается
• Теперь можно отсоединить от стартера втягивающее реле

Переходим к снятию реле

Всю процедуру замены легко можно выполнить самостоятельно, и для этого лишь нужна эта инструкция, и минимум инструмента:

• Отвертка шлицевая (она же плоская)
• Трещотка с удлинителем и головка «8»
• Паяльник нужен для ремонта

Разумеется, можно выкрутить и заменить его без снятия пускателя с машины, рекомендуется все же это делать при снятом устройстве:

После снятия (описанного выше) откручиваем гайку, которой крепится клемма к шпильке, это наглядно показано на фото:

Откручиваем гаечку с помощью головки «8» с трещоткой и снимаем клемму стартера со шпильки

• Аккуратно снимаем клемму, затем отводим немного в сторону, чтобы не мешала
• Теперь разворачиваем пускатель, и с этой стороны откручиваем два винта, воспользовавшись приготовленной плоской отверткой
• Все это видно на следующей картинке

Выкручиваем винты, которыми крепится реле развернув, стартер другой стороной

Теперь вынимайте его не испытывая сложностей, для этого аккуратно потяните за его корпус назад
Если вдруг не снимается, это значит что нужно слегка приподнять его, для того, чтобы вышло из зацепления
Важно не потерять при этом пружину, которая легко может выскочить, при неаккуратном отсоединении
Кроме этого вам стоит убедиться, что сердечник после этого остался на месте – внутри корпуса пускателя
Приступайте к проверке реле отсоединения его

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Замена и установка нового втягивающего реле проблем не составит, поскольку процедура выполняется в обратной последовательности разборки.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Кпп ваз 2114 устройство схема

ВАЗ 2114 дворники не возвращаются в исходное положение

Как настроить сцепление на ваз 2106

Расход бензина приора, город, трасса, смешанный цикл

Как на ваз 2114 убрать катализатор, а так же на «классике», «калине», «приоре» «ниве»

Установка ЦЗ на ваз 2109, конструкция и схема, важные моменты, установка

Инжектор на ваз

Какой бензин лучше заливать в ваз 2114. Рекомендации завода изготовителя
