Предохранители на ваз 2107: где находятся, замена

Процесс установки

Реле стеклоочистителя с регулируемой паузой устанавливается своими руками просто. Для этого нужно найти блок щеток и открыть на нем крышку. Здесь ранее находилось старое реле. Идеально, если новый блок управления был доработан и может легко быть установлен в существующее посадочное место.

После этого нужно произвести настройку системы. После монтажа всех элементов системы в обратном порядке, необходимо включить режим прерывистого движения дворников. В этом случае пауза будет длиться стандартное количество времени. Далее можно задать свои настройки.

Для этого водитель должен отключить щетки. После этого он выдерживает требуемый интервал времени. Например, это будет 2 секунды. Затем водитель снова включает прерывистый режим движения щеток. В этом случае реле запомнит, с какой частотой нужно делать взмахи дворниками. Это очень удобный способ управления движением щеток.

Стандартные реле

Стандартные реле стеклоочистителя с регулируемой паузой «ВАЗ», «УАЗ» и прочих марок автомобилей имеют два режима функционирования. В первом щетки взмахивают без паузы. Этот режим подходит, если идет проливной дождь. Второй режим имеет паузу между взмахами. Стандартно она составляет 4 секунды.

Такая ситуация иногда не позволяет подобрать оптимальный режим для устранения капель с лобового стекла. Во многих современных моделях автомобилей предусмотрена регулировка с возможностью настройки время между взмахами щеток. Однако в относительно недорогих моделях транспортных средств такой возможности нет.

В этом случае водитель вынужден либо мириться с таким режимом взмаха щеток, либо включать его в ручном режиме. В этом случае буквально каждые 20 с. приходится задействовать стеклоочистители, а затем их снова выключать. Это позволяет обеспечить нормальную видимость. Однако ручное включение дворников может отвлекать водителя. Такое действие может привести к ДТП. Поэтому рекомендуется переоборудовать свой автомобиль при помощи более современной конструкции реле.

Прошивка ЭБУ от А до Я: улучшаем динамику автомобиля самостоятельно

Реле б/у

Реле стеклоочистителя с регулируемой паузой для «ВАЗ-2110», «ИЖ», «Приора» и прочих моделей автомобилей не обязательно должно быть новым. В продаже представлены блоки управления, которые уже были установлены в ту или иную марку транспортного средства. В этой категории представлено достаточно много качественных моделей реле.

Преимуществом б/у разновидностей блоков управления является полная готовность к установке. Чаще всего подобные конструкции прошли качественную доработку. В этом случае установить реле в посадочное место будет гораздо проще. Подключение производится при помощи подготовленных проводов. Место для установки реле не потребуется переоборудовать.

Специалисты утверждают, что бывшие в употреблении конструкции в большей степени предназначены для отечественных марок автомобилей. Владельцам иномарок рекомендуется приобретать новые блоки. В этом случае доработка конструкции будет оптимальной для соответствующей марки автомобиля.

Осуществляем ремонт устройства

В ВАЗ-2107 переключатели находятся под рулем автомобиля. При подозрении на неисправность первым делом необходимо выяснить причину, по которой не работает та или иная функция.

Ремонтируем переключатель

Снимаем подрулевой переключатель на семерке. Сняв первое кольцо, затем рычаг фар, стопов и дворников мы добираемся до механизма при помощи которого автоматически отключаются повороты. Вынимаем его и здесь кроется причина всех бед: между язычками находится пружинка, которая обламывается и не разводит язычки в разные стороны. Необходимо провести замену пружины, можно использовать обычную пружинку из шариковой ручки. Далее начинаем сбор всех колец и рычагов в обратной последовательности. После окончания работы проверяем как работают рычаги и механизм отщелкивания поворотов. Для этого соединяем колодки и накладываем клеммы на аккумулятор, если все функции работают, то мы справились с ремонтом.

Также причина неисправности переключателя поворотов может быть в загрязнении или окислении контактов. Очистить грязные или окислившиеся контакты можно, для этого необходимо немного отогнуть «просевшие» пружинки и остальные доступные детали. Как правило, после проведения таких очистительных манипуляций удается восстановить работоспособность переключателя.

Видео по замене подрулевого переключателя

В зимнее время владельцы автомобиля ВАЗ 2107 частенько встречаются с такой проблемой, как поломка моторчика дворников/стеклоочистителей. Зачастую моторчик просто сгорает, происходит это в том случае, когда дворники просто прилипли к лобовому стеклу в минусовую температуру. На моторчик дворников ложится большая нагрузка и он просто выходит из строя. Сегодня мы расскажем как заменить мотор стеклоочистителей на ВАЗ 2107 своими руками.

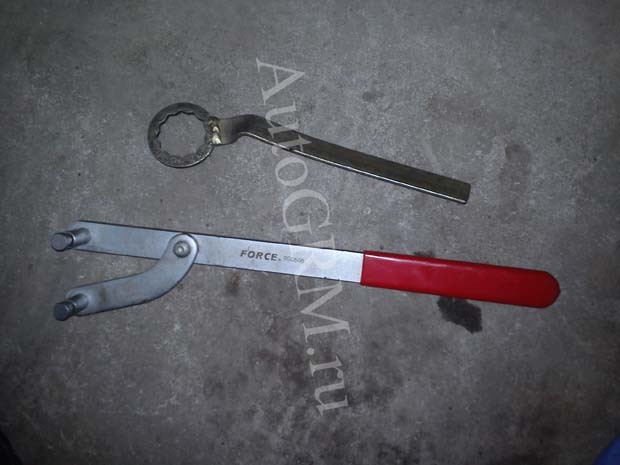

– рожковый или накидной ключ на 22; – головка торцевая на 10; – небольшой удлинитель; – вороток или трещоточная рукоятка.

Стоит отметить, что совсем недавно мы рассматривали как новичку справиться с заменой термостата на ВАЗ 2107 своими руками в гаражных условиях. Инструкция детально изложена, поэтому от Вас требуется только необходимый инструмент и желание.

Замена моторчика дворников на ВАЗ 2107

1. Первым делом необходимо открутить гайки крепления рычагов дворников, как показано на приведенной ниже фотографии.

2. Затем отогнув рычаг, снять его с посадочного места.

3. Далее берем большой ключ на 22 и им откручиваем крепления трапеции с двух сторон, как правого, так и левого стеклоочистителя.

4. Затем снимаем пластиковые вставки.

5. Теперь необходимо снять уплотнительную резинку капота, которая показана ниже.

6. И отсоединив штекер питания от моторчика стеклоочистителя.

7. Вынуть его вместе с проводом из отверстия в кузове.

8. Далее приступаем к снятию моторчика, точнее откручиванию гаек его крепления, которые становятся хорошо доступны после того, как отгибаем защитный чехол.

9. Откручивать удобнее всего трещоточной рукояткой.

10. После этого надавливаем на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, и после небольших манипуляций с поворотами в разные стороны, трапеция в сборе с мотором должна без особого труда извлечься.

11. Окончательный результат процедуры снятия показана на картинке.

12. Если вы решили производить замену, то новая деталь вам обойдется в пределах 1600 рублей полностью в сборе, то есть и моторчик, и трапеция.

Автомобильные дворники и механизм, управляющий ими, являются простой, но важной частью любого автомобиля. Если по каким-либо причинам в работе устройства возникают перебои либо оно вовсе прекращает функционировать, то ухудшается обзорность, что может быть причиной ДТП

Блок предохранителей ВАЗ 2107 инжектор и карбюратор

Эксплуатируя ВАЗовскую «семёрку» владельцы иногда сталкиваются с ситуацией, когда перегорает тот или иной предохранитель. В этом случае каждый автолюбитель должен знать и ориентироваться, где установлен блок предохранителей (БП) и какую электрическую цепь тот или иной элемент защищает.

Где расположен

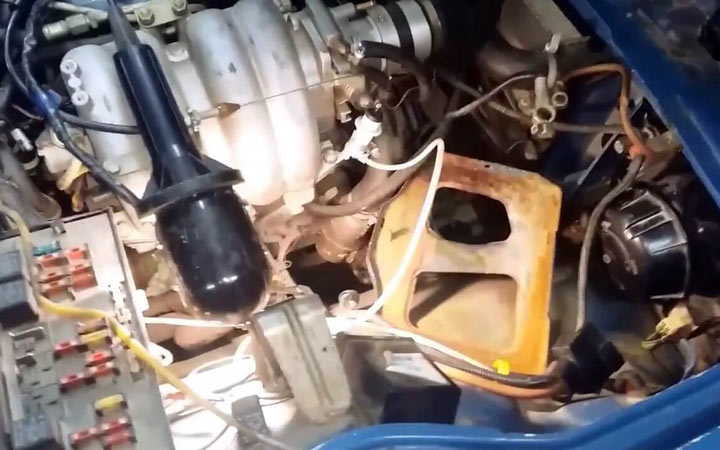

Блок предохранителей на ВАЗ 2107 независимо от системы питания двигателя размещается под капотом с правой стороны напротив пассажирского сиденья. Узел имеет два варианта исполнения — старый и новый, поэтому чтобы прояснить ситуацию, на каждом из них стоит остановиться более детально.

Старый вариант блока

Старый монтажный блок состоит из 17 защитных элементов и 6 реле электромагнитного типа. Количество коммутирующих элементов может отличаться в зависимости от комплектации авто. Плавкие вставки расположены в один ряд, выполнены в форме цилиндра, держатся при помощи подпружиненных контактов. При таком способе соединения надёжность контактов довольно низкая, поскольку в момент прохождения токов большой величины через предохраняющий элемент происходит не только его нагрев, но и самих пружинных контактов. Последние со временем деформируются, что приводит к необходимости извлечения предохранителей и зачистке окислившихся контактов.

Монтажный блок выполнен в виде двух печатных плат, которые установлены друг над другом и соединены посредством перемычек. Конструкция далека от совершенства, поскольку её ремонт довольно затруднителен. Обусловлено это тем, что разъединить платы не каждому под силу, а это может потребоваться в случае перегорания дорожек. Как правило, дорожка на плате перегорает вследствие установки предохранителя большего номинала, чем необходимо.

Подключение блока предохранителей к электросети автомобиля осуществляется через разъёмы. Чтобы не допустить ошибок при подсоединении, колодки выполнены разных цветов.

Задняя часть монтажного блока выступает в бардачок, где подходит разъем заднего жгута проводов и щитка приборов. Низ БП расположен под капотом и также имеет разъёмы разного цвета. Корпус блока выполнен из пластика. Крышка узла прозрачная с нанесёнными обозначениями мест расположения коммутирующих приборов и плавких вставок.

Таблица: какой предохранитель за что отвечает

Электровентилятор вместо вискомуфты. Стоит ли

Электровентилятор — это термостатический вентилятор охлаждения двигателя, который может свободно вращаться при низких температурах, когда охлаждение не требуется, что позволяет двигателю прогреваться быстрее, снимая ненужную нагрузку на двигатель. По мере увеличения температуры муфта сцепляется так, что вентилятор приводится в действие мощностью двигателя и перемещает воздух для охлаждения двигателя.

Электронно-управляемый вентилятора представляет собой устройство, в котором выходной привод на вентилятор управляется электронным перемещением вязкой жидкости из резервуара для жидкости в рабочую камеру муфты во время штатной работы. Радиально сбалансированный клапанный диск, соединенный с пружиной, регулирует относительное перемещение вязкой текучей среды из резервуара для текучей среды в рабочую камеру путем герметичного сцепления и отсоединения заполняющего отверстия. Пластина сцепления, крышка и корпус вместе с функциями, отливаются до требуемого размера и формы, что позволяет легче и точнее изготавливать электровентиляторы в сравнении с традиционными конструкциями вискомуфты.

Механические вентиляторы наиболее распространены в грузовиках и внедорожниках, а также в некоторых полноприводных автомобилях. Это легче сделать, потому что двигатель установлен в продольном направлении, а компоненты дополнительного ремня установлены на радиатор. Вентилятор устанавливается на шкив коленчатого вала или один из вспомогательных шкивов (например, шкив водяного насоса) и будет вращаться между радиатором и двигателем, вытягивая воздух через радиатор и продувая его над двигателем.

Напротив, в переднеприводном транспортном средстве двигатель обычно устанавливается сбоку от коленчатого вала и всеми основными вспомогательными валами, параллельными передней оси, приводить в движение трансмиссию. Вентилятор, механически смонтированный на вспомогательном шкиве, будет располагаться сбоку и не будет обращен к радиатору. Вот почему вентиляторы с электрическим двигателем используются практически повсеместно в автомобилях с передним приводом. Преобразование механической энергии в электричество и обратно к механической вращательной мощности с двигателем вентилятора менее эффективно, чем прямое механическое соединение, но это более чем компенсируется большим контролем электрического вентилятора с помощью электронных термостатических регуляторов, которые могут полностью отключить вентилятор когда температура двигателя ниже заданного значения

Не работают дворники на ВАЗ

Исправность стеклоочистителей напрямую влияет на безопасность движения. Бывает, что «дворники» отказываются работать в каком-то режиме или же вообще не включаются. Почему? Стеклоочистители всех автомобилей имеют как минимум два режима работы – прерывистый и постоянный. Для удобства в этот список включаются и дополнительные варианты, например, медленная скорость постоянного режима, один взмах для быстрой очистки стекла и так далее, вплоть до регулировки паузы между взмахами.

Технически это все реализуется достаточно легко: прерывистый режим создает электронное или механическое реле в паре с выключателем внутри электродвигателя, а при постоянном движении щеток напряжение подается на тот же электрический двигатель постоянно. Рассмотрим типичные неисправности «дворников» и методы их поиска.

Дворники не работают в прерывистом режиме

Как уже говорилось выше, за прерывистый режим дворников отвечает реле-прерыватель. Оно может быть механическим (на старых автомобилях) или электронным. Соответственно, если дворники работают в постоянном режиме (который создается в обход этого реле) и не работают в прерывистом, есть повод для проверки реле.

Однако прежде чем начать проверку, нужно убедиться, что на реле приходит напряжение с подрулевого выключателя, установленного в положение прерывистого режима. Вполне может быть, что неисправность кроется именно в нем, а не в реле. В подрулевом выключателе в частности может окислиться соответствующий контакт или переломиться провод, соединяющий его с реле.

Исходя из этого, нужно найти схему подключения дворников на вашем автомобиле и проверить, приходит ли ток с выключателя на реле. Если нет – смотреть выключатель. Если ток есть – проверять реле.

Дворники не работают в постоянном режим

Когда стеклоочистители замечательно работают в прерывистом режиме, но отказываются двигаться постоянно, можно сразу говорить о неисправности в том же подрулевом выключателе или проблемах на участке между ним и двигателем дворников. Говоря проще, напряжение от выключателя не подается на двигатель. Нужно точно также проверить эту электрическую цепь мультиметром или контрольной лампочкой, убедиться в чистоте и надежном закреплении всех клемм.

Дворники не включаются вообще

Если стеклоочистители вообще никак не реагируют на подрулевой выключатель, начать стоит с классической проверки – убедиться в целостности предохранителя. Если он цел, нужно проверить подрулевой выключатель на предмет поступления на него напряжения и корректного замыкания контактов внутри. Скорее всего, напряжения на нем не будет.

Частным случаем полного отказа дворников является их блокировка чем-либо. Это может быть оставленный под капотом гаечный ключ, тряпка или примерзшие щетки (почитайте, что делать если примерзли щетки дворников). Для таких ситуаций в системах стеклоочистителей, как правило, устанавливают специальный предохранитель. Это устройство спасает электродвигатель дворников от перегрева и выхода из строя, отключая питание. В простейшем случае, такой предохранитель представляет собой термочувствительную пластину, которая при нагреве меняет форму и размыкает контакт. После отключения напряжения она возвращается в прежнее положение и можно снова пользоваться устройством (в данном случае дворниками).

Когда дворники заблокированы, обычно они все-таки хотя бы немного, но смещаются от своего «парковочного» положения. Поэтому, если небольшая реакция на включение все-таки есть, проверьте свободу перемещения щеток и трапеции. Самое главное, делайте это при выключенных дворниках

! Случайное включение стеклоочистителя может нанести серьезные травмы!

Не регулируется пауза между взмахами

Если на вашем автомобиле существует возможность регулировки паузы между взмахами дворников и такая функция перестала работать, с большей долей вероятности виноват регулировочный резистор. Эта деталь в зависимости от поворота ручки (или колесика) изменяет величину сопротивления в схеме реле дворников, за счет чего и образуется возможность регулировки паузы. Следует заменить этот резистор.

Запись на мероприятие

Как работает реле дворников

Дворники, установленные на лобовом стекле ВАЗ-2107, функционируют благодаря слаженной работе электромотора, реле, предохранителя, переключателя и питания 12В. После того как на электромагнитную катушку поступает ток при включенном состоянии стеклоочистителей, автоматически подключаются подвижный якорь, затем обмотка и наконец контакты замыкания, размещенные снизу и сверху.

Что происходит дальше:

1. Якорь натягивается до середины, что позволяет разъединить контакты сверху и совместить контакты снизу.
2. В начале катушки есть кронштейн, оснащенный биметаллической панелью, обмотанной тонкой проволокой, которая как раз передает ток.
3. Ток способствует нагреву панели, после чего она размыкает контакты.
4. Через некоторое время панель полностью остывает и занимает прежнее положение.
5. Во время размыкания контактов в катушке уточняется ЭДС.
6. Для пресечения электродвижущей силы в механизм встроен резистор, рассчитанный на 62 кОма.

Схема функционирования реле дворников в ВАЗ-2107 выглядит так:

1. После подачи питания к реле, где контакты замыкаются во время ввода в действие катушки, электрический двигатель получает питание и начинает функционировать.
2. Максимум через 3 секунды панель, сделанная из биметалла, нагревается и выключает поступление питания с мотора ВАЗ-2107.
3. По возвращении щеток стеклоочистителей в обычное положение, панель остывает и снова начинает работу.
4. Основной резистор, разделяющий самонаводящуюся ЭДС, формирует задержку, требуемую для определенной периодичности дворников.

2 Электрическая часть – проведение диагностики

Неисправность дворников чаще кроется в электрической части. Перед ремонтом следует продиагностировать электрооборудование и обнаружить неисправность. Схема показывает электрическую часть стеклоочистителя ВАЗ 2107.

Если дворники не работают ни в одном режиме, проводим проверку предохранителя – второй слева 10 А. Он общий с омывателем стекла, если вода не разбрызгивается на стекло – перегорел или окислился. Проводим зачистку контактов или замену предохранителя. Не забываем включить зажигание и поставить выключатель в режим “включено”. Проверяем разъем питания электродвигателя. Проверить целостность цепи поможет вольтметр.

Если на разъеме нет питания, в исправности проводки и предохранителя убедились, проверьте реле с переключателем. Проверяем напряжение на входе в реле. Если питание есть, виновато реле, требуется замена. Не обязательно иметь вольтметр, можно воспользоваться контрольной лампочкой или посмотреть на амперметр: стрелка отклоняется, значит, питание есть. При его отсутствии причина кроется в переключателе. Снимаем пластмассовый кожух, открывается доступ к переключателю. Включаем его, измеряем напряжение на клеммах. Если оно отсутствует, требуется замена выключателя. Производится она так:

• отсоединяем “плюс” аккумулятора;
• снимаем с руля накладку сигнала;
• отворачиваем гайку и снимаем руль;
• отворачиваем фиксаторы и снимаем переключатель;
• устанавливаем новый.

Проверяем напряжение на входе в реле. Если питание есть, виновато реле. При его отсутствии неисправность кроется в переключателе.

Неисправности стеклоочистителя ВАЗ 2107

Признаки неисправности дворников просты:

• при включении стеклоочиститель не работает в одном и режимов;
• при включении стеклоочиститель не работает вообще.

Причин поломок несколько:

• неисправен переключатель;
• сгорел предохранитель;
• плохой контакт в электрической цепи;
• неисправен двигатель стеклоочистителя;
• не работает реле стеклоочистителя ВАЗ 2107.

Примечание: нередко сгоревший предохранитель является лишь следствием другой неисправности — поврежденной изоляции в цепи питания двигателя или неисправности самого двигателя, в результате чего тот начинает потреблять повышенный ток.

Особенности доработки

Реле стеклоочистителя с регулируемой паузой можно не покупать, а просто доработать. Это достаточно сложный процесс. Он требует от мастера соответствующей подготовки. Потребуется владеть техникой пайки и знанием электроники хотя бы на начальном уровне. Именно по этой причине проще купить новый прибор.

Однако при желании можно провести доработку самостоятельно. Для этого нужно снять крышку и вынуть плату. Интервал между взмахами регулирует резистор. Его найти достаточно несложно для человека, который разбирается в электронике. Чтобы создавать паузу в 4 секунды реле имеет в своем составе резистор 62 КОм. Если это значение уменьшить, можно сократить интервал между взмахами.

Как работает реле дворников

Дворники, установленные на лобовом стекле ВАЗ-2107, работают благодаря слаженной работе электромотора, реле, предохранителя, переключателя и питания 12В. После того как на электрическую катушку поступает ток при включенном состоянии стеклоочистителей, автоматом подключаются подвижный якорь, потом обмотка и в конце концов контакты замыкания, размещенные снизу и сверху.

Что происходит далее:

1. Якорь натягивается до середины, что позволяет разъединить контакты сверху и скооперировать контакты снизу.
2. Сначала катушки есть кронштейн, снаряженный биметаллической панелью, обмотанной узкой проволокой, которая как раз передает ток.
3. Ток содействует нагреву панели, после этого она размыкает контакты.
4. Через некое время панель стопроцентно остывает и занимает прежнее положение.
5. Во время размыкания контактов в катушке уточняется ЭДС.
6. Для пресечения электродвижущей силы в механизм встроен резистор, рассчитанный на 62 кОма.

Схема функционирования реле дворников в ВАЗ-2107 смотрится так:

1. После подачи питания к реле, где контакты замыкаются во время ввода в действие катушки, электронный движок получает питание и начинает работать.
2. Максимум через 3 секунды панель, изготовленная из биметалла, греется и выключает поступление питания с мотора ВАЗ-2107.
3. По возвращении щеток стеклоочистителей в обыденное положение, панель остывает и опять начинает работу.
4. Основной резистор, разделяющий самонаводящуюся ЭДС, сформировывает задержку, требуемую для определенной периодичности дворников.
