Регулировка клапанов лада гранта 8 клапанная видео

Гнет ли клапана Лада Гранта при разрыве ГРМ?

Обрыв ремня ГРМ приводит к деформации клапанов

Основная проблема владельцев Лада Гранта с 8-ми клапанным двигателем — необходимость капитального ремонта мотора в случаях обрыва ремня ГРМ. Несмотря на то, что Гранта спроектирована на основе Лады Калины, которая имеет надежный двигатель с точки зрения подверженности его разрыву клапанов, при возникновении подобной ситуации проблем не избежать.

Многочисленные отзывы о Ладе позволяют сделать вывод, что основная причина кроется в клапанной системе (8 или 16). Для моторов с 16 клапанами предусмотрено наличие удлиненных поршней с углублениями внутри ДВС. Проще говоря, при разрыве ремня ГРМ клапаны не встречаются с работающим поршнем, а падают в эти пазы. Иная ситуация складывается с Лада Гранта Лифтбек с 8 клапанным двигателем.

В моторе Лады Гранты присутствует облегченная поршневая система. Она повышает мощность автомобиля при движении на высоких скоростях, однако снижает скорость разгона на коротких дистанциях. Для достижения такого результата потребовалось укоротить поршни ДВС. Таким образом, разрыв газораспределительного ремня приводит к тому, что клапаны гнутся.

Такая же проблема может возникнуть и с двигателем Лады Приоры (или ВАЗ-11186). Однако она имеет широкий ремень ГРМ, что снижает риски выхода из строя клапанной системы практически к минимуму, независимо от того, 8 или 16 клапанов используется

Важно иметь в виду, что разрыв ремня — очень редкая ситуация. Она может возникнуть в случае, если автомобиль заводится с «толкача» или начинает движение при буксировке

Чтобы избежать ситуации, когда двигательная система выходит из строя вследствие разрыва клапанов, необходимо раз в 30 000 км не только проверять состояние, но и производить регулировку клапанов. Это не зависит от того, 8 или 16 клапанов при этом используется. Также в случае выхода их из строя незамедлительно менять на новые. Отзывы об этом можно найти в большинстве технических изданий.

Регулируем на 8-клапанном двигателе Лада Гранта своими руками

Прежде чем приступить к регулировке и замене клапанов Гранта с 8 клапанами, необходимо провести тщательную диагностику, чтобы идентифицировать источник неисправности. Для этого современными автомобилистами используется цифровое оборудование, позволяющее провести полноценный и быстрый осмотр, оценивая техническое состояние каждого узла движка.

При этом нужно придерживаться стандартных правил. Например, во время диагностики необходимо ориентироваться на звуковые эффекты, вслушиваясь в работу мотора. Если слышны постукивания, то причина поломки кроется в газораспределительном механизме

Также нужно обращаться внимание на топливный расход, динамичность разгона, эффективность работы акселераторной педали. Сбой такта работы движка на холостом ходу также может говорить о неисправности и необходимости в регулировке клапанов Лада Гранта

Склонен ли гнуть клапаны мотор Гранты при обрыве ремня?

Основным беспокойством владельцев Лада Гранта на которой 8 клапанная установка является риск «попасть» на капремонт «сердца» автомобиля после обрыва ременной передачи в узле ГРМ. Данная модель построена на базе проверенной временем «Калины», имеющей клапаны с повышенными прочностными параметрами, что позволяет минимизировать урон после свершения обрыва ремня. Однако ремонтировать узел в связи с этой неприятной ситуацией все же придется.

Одной из важных проблем у владельцев автомобилей марки Лада Гранта является риск капитального ремонта при обрыве ремня в ГРМ. Эта модель авто сделана так, что имеются высокие прочностные показатели урона при обрыве ремня ГРМ. В 16-ти клапанных моторах в отличие от 8-ми клапанных имеется специальная конструкция поршней с углублениями на днище, поэтому разрыв ремня не приносит ущерба мотору. Этот момент следует строго понимать и учитывать, когда стоит вопрос выбора мотора.

Основным беспокойством владельцев Лада Гранта на которой 8 клапанная установка является риск «попасть» на капремонт «сердца» автомобиля после обрыва ременной передачи в узле ГРМ. Данная модель построена на базе проверенной временем «Калины», имеющей клапаны с повышенными прочностными параметрами, что позволяет минимизировать урон после свершения обрыва ремня. Однако ремонтировать узел в связи с этой неприятной ситуацией все же придется.

Когда осуществляется регулировка клапанов также требуется осуществлять проверку состояния приводных элементов ГРМ, особенно ремня. Выполнять регулировочные мероприятия предписывается вне зависимости от вида конструкции клапанного механизма.

Полезные советы

Чтобы облегчить процесс ремонта в темном гараже, может приходиться фонарик для создания дополнительного освещения. Для охлаждения мотора автовладельцы используют охлаждающий встроенный вентилятор, для чего предварительно отключается разъем с температурным сенсором, находящийся неподалеку от термостата. Регулировка на более современных моделях Lada Granta не производится, чтобы усовершенствовать работу автомобиля, необходима только замена клапанов на Гранте с 16 клапанами.

Более подробно разобраться с процессом регулировки поможет видео с пошаговой инструкцией.

Регулировка зазоров клапанов Лада Гранта.

Регулировка зазоров клапанов Лада Гранта.

Зазоры в приводе клапанов ГРМ.

Для компенсации теплового расширения стержня клапана между кулачком распределительного вала и толкателем клапана необходим зазор. Для впускных клапанов зазор должен составлять 0,15-0,25 мм, а для выпускных клапанов – 0,30-0,40 мм. Зазор задается подбором толщины регулировочных шайб. Шайбы устанавливаются в нишу, расположенную на толкателях сверху. Чтобы удобнее было извлекать шайбы, на верхних кромках толкателей сделаны пазы.

Размер шайбы нанесен на ее нерабочей поверхности.

Работу удобнее разделить на два этапа. Сначала измерить зазоры и рассчитать толщину новых шайб, а уже затем приобрести и установить новые шайбы.

Для выполнения работы потребуются:

• набор плоских щупов;
• пинцет;
• микрометр (с пределом измерения 0-25 мм);
• приспособление для регулировки зазоров.

Предупреждение!

Проверку и регулировку зазоров выполняют только на холодном двигателе (при температуре около +20 °С).

Последовательность выполнения.

1 — Подготавливаем автомобиль к выполнению работы.

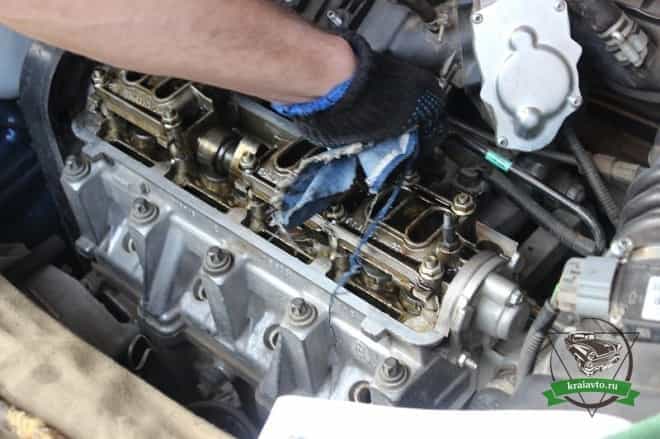

2 — Снимаем крышку головки блока цилиндров.

3 — Снимаем переднюю крышку ремня привода ГРМ.

4 — Медицинским шприцем или резиновой грушей удаляем остатки масла вокруг толкателей клапанов.

5 — Устанавливаем приспособление для регулировки клапанов на шпильки головки блока цилиндров и закрепляем его гайками, которые крепили крышку головки блока цилиндров.

Существует несколько способов регулировки зазоров. Они отличаются порядком измерения зазоров у клапанов.

В любом случае зазоры проверяются только при закрытых клапанах (их толкатели не поджаты кулачками распределительного вала). Если определить положение клапанов затруднительно, следует придерживаться приведенного ниже способа.

6 — Вращая коленчатый вал по часовой стрелке, выставляем поршень первого цилиндра в положение ВМТ такта сжатия.

Коленчатый вал можно вращать накидным ключом на 17 мм за болт крепления его шкива или большой шлицевой отверткой за зубья маховика. Для этого следует снять нижнюю крышку картера сцепления.

7 — Повернув вал из положения ВМТ на угол 40-50° (на 3 зуба шкива распределительного вала), щупами соответствующих толщин определяем зазоры в приводе I и 3 клапанов (при счете по порядку от шкива распределительного вала).

Щуп номинальной толщины должен слегка защемляться в зазоре между кулачком распределительного вала и регулировочной шайбой толкателя.

8 — Если зазор не соответствует норме, поворачиваем толкатель пазом к себе. Приспособлением утапливаем клапан, удерживая толкатель от вращения отверткой вставленной в паз. Фиксатором приспособления стопорим толкатель в нижнем положении.

9 — Пинцетом извлекаем регулировочную шайбу.

10 — По маркировке на шайбе определяем ее толщину. Если надпись стерлась, микрометром измеряем толщину шайбы.

Необходимый инструмент

В случае с 8-ми клапанным силовым агрегатом, может потребоваться проводить регулировочные работы каждые двадцать пять тысяч километров пробега. Но для этого вам потребуется иметь в наличии определённый набор инструментов.

1. В первую очередь, мы говорим о наборе регулировочных шайб. Как правило, такие шайбы поставляются толщиной от 3 до 4,5 миллиметров с интервалом в 0,05 миллиметра.
2. Помимо этого, под рукой должен быть щуп с аналогичным интервалом.
3. И, конечно же, не забывайте о приспособлениях для регулировки. Его главной особенностью можно считать то, что такое приспособление значительно облегчит выполнение большинства работ по замене шайб в ГБЦ.

Можно и без специального приспособления, но с ним намного проще

Последовательность работ на 8-ми клапанном двигателе

Прежде чем начать работу, нужно полностью «остудить» двигатель.

Это необходимо открутить

1. Желательно, чтобы его температура находилась в рамках между 20 и 30 градусами по шкале Цельсия. С этой целью можно применять штатный вентилятор, для чего достаточно будет отключить разъём с сенсора температуры, который находится возле термостата, и включить зажигание.
2. После этого выкрутите свечи зажигания. Это необходимо сделать для того, чтобы не повредить ГРМ во время движения распределительного вала.
3. Также нужно будет открутить кожух ремня ГРМ, чтобы полностью снять его. Аккуратно отсоединяем от клапанной крышки все патрубки, демонтировав их с автомобиля.
4. Если вокруг клапанов есть масло (а оно там, скорее всего, есть), то его нужно убрать оттуда при помощи обычного шприца или же резиновой груши. По большей части, находится масло в непосредственной близости к толкателям клапанов.

Характерные причины преждевременного износа клапанов

Существует немало причин, предшествующих преждевременному износу клапанной системы силового агрегата на Lada Granta. К числу таковых стоит отнести:

• Избыточное перетягивание штока;
• Повреждение штоковой ножки;
• Низкокачественное горючее, на котором работает двигатель (сюда же относится газ);
• Низкая компрессия в цилиндрических элементах;
• Долгое использование цилиндровой и поршневой группы (ЦПГ);
• Износ зажигательных свечей;
• Повреждение изоляции проводки с последующими электрическими прострелами.

Сюда же можно отнести поломку форсунок и нестабильную подачу топлива в камеру сгорания горючего.

Порядок регулировки клапанов Лада Гранта своими руками

1. Помещаем машину на ровную площадку, охлаждаем силовой агрегат, открываем капот.
2. Специальным свечным ключом на «17» выкручиваем свечи с колодцев. Это делаем, чтобы не повредить ГРМ в процессе движения распредвала.
3. Шестигранником на «5» выкручиваем четыре винта крышки кожуха ГРМ, извлекаем ее путем отвода в сторону.
4. По периметру расположения патрубков системы охлаждения над блоком цилиндров выкручиваем крепления, отводим резиновые трубы в сторону.
5. Домкратим правую сторону машины, вывешиваем колесо. Его снимать не обязательно.

1. Фиксируем шестерню ГРМ в положение «1-й цилиндр».

1. Головкой на «10» выкручиваем восемь болтов по периметру крепления крышки ГРМ.
2. Медицинским шприцом откачиваем остатки моторного масла с периметра коромысел, распределительного вала, толкателей.

1. Специальным съемником извлекаем металлические шайбы из-под толкателя клапанов по следующей схеме: 1-3, 5-2, 8-6, 4-7. Где первый клапан выпускной, второй — спускной.

1. При помощи специального щупа делаем контрольный замер зазоров, чтобы понимать фактическое состояние ГРМ.
2. Рекомендованный зазор для впускного клапана 0.25 мм с припуском на 0.05 мм, для выпускного — 0.4 мм с припуском на 0.05 мм.
3. Если указанного диапазона не удается достичь, размер превышает допустимые параметры, заменяем металлическую шайбу.
4. Удерживаем толкатель в неподвижном состоянии, утапливаем вниз, устанавливаем фиксатор.
5. Ослабив крепление, пинцетом извлекаем шайбу, укладываем новую с учетом погрешности на размер.
6. Делаем контрольную проверку клапанов, выставленного зазора, при необходимости корректируем вновь;
7. По аналогии выставляем зазоры на оставшихся цилиндрах.
8. В завершение извлекаем старую резиновую прокладку на крышке клапанов, очищаем поверхность. Обезжириваем ацетоном (бензином), наносим тонкий слой герметика, надеваем новую прокладку.

1. Собираем конструкцию в обратной последовательности.

Полезные советы

Чтобы облегчить процесс ремонта в темном гараже, может приходиться фонарик для создания дополнительного освещения. Для охлаждения мотора автовладельцы используют охлаждающий встроенный вентилятор, для чего предварительно отключается разъем с температурным сенсором, находящийся неподалеку от термостата. Регулировка на более современных моделях Lada Granta не производится, чтобы усовершенствовать работу автомобиля, необходима только замена клапанов на Гранте с 16 клапанами.

Более подробно разобраться с процессом регулировки поможет видео с пошаговой инструкцией.

Регулировка клапанов на Лада Гранта с 8-клапанным двигателем

Автомобилистам довольно часто приходится сталкиваться с проблемой нестабильной работы силового агрегата во время езды на больших и низких скоростях. Такие существенные перепады делают поездку не комфортной, как для водителя, так и для пассажиров. Регулировать клапана нужно только на 8-клапанных движках, которые входят в базовую комплектацию всех авто серии Lada Granta.

Неправильно отрегулированные клапанные системы становятся причиной образования большого зазора между двигательными элементами, что грозит разгерметизацией. Именно поэтому каждому автовладельцу нужно знать, как проводится регулировка клапанов на Гранте с 8-клапанным двигателем.

Склонен ли гнуть клапаны мотор Гранты при обрыве ремня?

Основным беспокойством владельцев Лада Гранта на которой 8 клапанная установка является риск «попасть» на капремонт «сердца» автомобиля после обрыва ременной передачи в узле ГРМ. Данная модель построена на базе проверенной временем «Калины», имеющей клапаны с повышенными прочностными параметрами, что позволяет минимизировать урон после свершения обрыва ремня. Однако ремонтировать узел в связи с этой неприятной ситуацией все же придется.

Причиной «недружественной» встречи клапанов с поршнями является конструктивная особенность деталей ЦПГ. В отличие от 8-клапанных моторов агрегаты с 16-ю клапанами обладают конструкцией поршней, предусматривающей наличие углублений на поверхности их днищ. Здесь факт разрыва не способен причинить вред мотору, ведь клапаны «не дотягиваются» до днищ в момент «встречи», а останавливаются как раз в полостях этих «спасительных» углублений.

Лада Гранта в версии лифтбек имеет мотор с облегченной поршневой группой. Это реализовано с целью повышения его производительности на больших скоростях, однако приводит к несущественной потере динамических свойств. Чтобы нивелировать данный аспект производитель «пошел» на изменение конструктива элементов ЦПГ, что привело к угрозе загибания клапанов в момент разрыва ремня.

Сходная проблема встречается на агрегатах Приоры (модификация «11186»). Однако здесь присутствует ремень с увеличенными габаритами, что повышает его прочность и снижает риск обрыва, а соответственно выхода со строя мотора. Теперь факт разрыва становиться весьма редким инцидентом и может произойти при длительном игнорировании необходимости замены или иных нестандартных ситуациях.

Когда осуществляется регулировка клапанов также требуется осуществлять проверку состояния приводных элементов ГРМ, особенно ремня. Выполнять регулировочные мероприятия предписывается вне зависимости от вида конструкции клапанного механизма.

Зачем нужно регулировать клапана?

Многие неопытные автомобилисты часто задаются вопросом, когда регулировать клапана на Гранте с 8-клапанным двигателем. Такие мероприятия выполняются в случае, если появилась необходимость в стабилизации работы движка на малых и больших оборотах. Неправильно отрегулированные клапанные системы способствуют образованию зазоров между кулачковым механизмом распределительного вала и клапанной системой. Открывшийся моторный клапан грозит разгерметизацией цилиндра, что негативно сказывается на ресурсе силового агрегата.

Важно знать: В худшем случае значительный зазор превращается в серьезную проблему, чреватую перегоранием. При столкновении клапанной системы с поршневым ходом ограничиться простой регулировкой клапанов на Гранте не удастся, придется отдать большую денежную сумму за ремонт

Нужно ли смывать «Цинкарь» после нанесения

Вопрос надо ли смывать Цинкарь перед грунтовкой задают многие непрофессионалы, ответ положительный. Если не смыть его, то эффект будет ниже. Сначала нужно обработать поверхность ветошью, далее происходит смывание. Это значит, что нужно удалить полученный налет, для этой цели подойдет кальцинированная сода, white-spirit. Либо можно протереть поверхность мягкой губкой, предварительно намоченной, главное не повредить сам защитный слой Цинкаря. Все что не смылось данными средствами, уже не трогают, они составят защитный слой.

Обычно обработка Цинкарем перед покраской делается поэтому, когда все высохнет поверхность, покрывают лакокрасочной продукцией. Этот этап можно пропустить. Вместо этого иногда применяют грунт, грунтовочный раствор должен иметь высокое качество и подходит для металлических изделий, в бытовых условиях можно выбирать инструментом для нанесения кисть.

Если не смыть его, то эффект будет ниже.

Правильная регулировка клапанов на Ладе Гранте Норма

Это обусловлено тем, что клапан представляет собой основной элемент двигателя. Он выполняет функцию контроля за расходом газа и жидкости внутри ДВС. Традиционно выделяют электромагнитные, электрические, предохранительные и регулировочные клапаны. Каждый конкретный вид устанавливается с учетом мощности мотора, количества поршней (в случае с автомобилем Лада Гранта 8 или 16 клапанов).

Правильно отрегулированные клапаны влияют на шумы внутри двигателя. Это связано с наличием зазоров. В обычном клапане выделяют 2 зазора: для входа рабочей жидкости и для вывода ее из мотора. Размер зазора играет ключевую роль: если он слишком маленький, двигатель будет перегреваться, что приведет к выходу из строя основных движущих элементов.

Наоборот, если расстояние слишком большое, это отразится на функциональности мотора: он не будет выдавать полную мощность. Проверять состояние клапанов рекомендуется через каждые 30 000 км. Подробное описание частоты замены клапанов (8 или 16) содержится в техническом регламенте авто. Это усредненная норма. Такой подход снизит риски возникновения проблем в двигательной системе автомобиля.

Процедура регулировки: последовательность действий

8 клапанная силовая установка сконструирована по такому принципу, который предполагает присутствие на каждом цилиндре двух клапанов. Один из них, как обозначалось, выполняет функции, связанные с обеспечением пуска смеси, а другой – выпуска газов. Вся система (4 цилиндра) уравновешивается в единый функционирующий узел посредством приводных элементов ГРМ (ремня, ролика и пр.). Как регулировать клапана правильно?

Как известно, мотор после пуска набирает рабочую температуру, что предусматривает естественное физическое расширение материала участвующих в процессе деталей. Если клапаны «выставлены» не верно, то это приводит к нежелательному изменению температурного режима и к обозначенным ранее последствиям. Шум и повышенный износ компонентов двигателя – это «замедленная бомба», способная активироваться в любой момент. Требуется регулировка клапанов.

Регулировка клапанов производится только на остывшем двигателе.

1. Применив домкрат, вывешиваем одно из передних колес.
2. Снимаем крышку с клапанного механизма головки блока.
3. Устанавливаем над моторной головкой «вилку» (спец-устройство) для регулирования механизма. Она позволяет отжать клапан вниз и высвободить регулировочную шайбу.
4. Активировав передачу в МКПП и вращая колесо, доводим поршень 1-го «котла» до общеизвестного положения ВМТ.
5. Перед регулировкой с помощью обычного шприца откачиваем излишки масла из «ванночки» вокруг толкателя.
6. Обязательной мерой будет выкрутить все свечи зажигания, дабы не повредить моторные компоненты во время проворачивания коленчатого вала.
7. Порядок регулировочной процедуры предусматривает такую последовательность: 1-3; 5-2; 8-6; и 4-7. Первой цифрой в данном шифре обозначен номер выпускного клапана, а цифра, следующая за дефисом, освещает номер впускного элемента.
8. Обеспечив «подготовку» выпускного клапана первого цилиндра к операции, выполняем измерение зазора. О его оптимальном значении будет свидетельствовать ситуация, когда щуп проходит между кулачком распределительного вала и клапаном с небольшим «натягом». Если такового не наблюдается, то переходим к непосредственной регулировке.
9. Нажимаем специальным устройством на соответствующий клапан дабы принудительно утопить его внутрь цилиндра. Пользуясь пинцетом, извлекаем освободившуюся шайбу из ее посадочного места. Производим осмотр и считываем обозначенную на ее поверхности толщину (маркировка).
10. Выполняем нехитрый подсчет требуемой по регламенту толщины и подбираем новую шайбу именно с таким параметром. Помним, что величина зазора на впускных клапанах регламентирована значением 0,25 мм (погрешность +/- 0,05 мм), а на выпускных несколько выше — 0,40 мм с аналогичным значение погрешности.
11. Подобрав новую шайбу потребной нам толщины, погружаем ее в толкатель. Данное действие совершаем также посредством вилки для утопления клапана.
12. «Нагрузив» клапан, проверяем величину зазора и, если она корректна, переходим к регулировке следующего элемента в обозначенной здесь последовательности.
13. Аналогичные манипуляции осуществляем на всех остальных клапанах. Для возможности регулировки устанавливаем соответствующий поршень в ранее указанное положение. Осуществить это можно путем вращения коленчатого вала, ухватив ключом болт крепления его шкива. Также этого можно достичь путем активации высокой передачи в МКПП и вращением (вручную) переднего колеса на вывешенном автомобиле LADA Granta, как упоминалось ранее.
14. Теперь демонтируем «вилку» с головки моторного блока. Крепится она на шпильки, предназначенные для «посадки» на место клапанной крышки.
15. Сама же крышка подлежит обязательной очистке от присутствующей на ее внутренней полости грязи и продуктов, образованных естественным угаром масла.
16. Прокладка, предназначенная для установки между крышкой и корпусом головки, нуждается в обязательной замене на новый аналог.

Что такое «толкатели»?

Начнем с простого (многие я уверен), не знают что это такое. Для того чтобы верхняя часть клапана, да и кулачек распределительного вала ходили дольше, на них стали одевать так называемые толкатели. Это цилиндр, с одной стороны он имеет дна, оно есть с противоположной стороны (если утрировать, он похож на металлический «стаканчик»).

Полой частью он одевается на клапанную систему с пружиной, а вот дном он упирается в «кулачек» распределительного вала. Так как поверхность толкателя большая, от 25 до 45 мм (у различных производителей по-разному), изнашиваться он будет дольше, чем скажем просто верхняя часть «штока» (у которой диаметр всего 5-7 мм).

Толкатели делятся на два вида:

• Цельные – их регулировка происходит полностью заменой корпуса
• Разборные – когда сверху в крышке есть проточка, в которую устанавливается специальная регулировочная шайба. Можно ее заменить, таким образом подобрать величину теплового зазора

Эти элементы невечные, и их (либо шайбы сверху) также нужно заменить через определенный пробег.

Регулировка клапанов на Лада Гранта с 8-клапанным двигателем

Автомобилистам довольно часто приходится сталкиваться с проблемой нестабильной работы силового агрегата во время езды на больших и низких скоростях. Такие существенные перепады делают поездку не комфортной, как для водителя, так и для пассажиров. Регулировать клапана нужно только на 8-клапанных движках, которые входят в базовую комплектацию всех авто серии Lada Granta.

Неправильно отрегулированные клапанные системы становятся причиной образования большого зазора между двигательными элементами, что грозит разгерметизацией. Именно поэтому каждому автовладельцу нужно знать, как проводится регулировка клапанов на Гранте с 8-клапанным двигателем.

Как правильно установить поршень в такт сжатия?

Установка поршня первого цилиндра в положение ВМТ — верхней мертвой точки, необходимо при проведении работ, связанных с ГРМ. Нарушение такта фаз газораспределения недопустимо, так как силовой агрегат не запустится.

Выставляется ВМТ по метке ГРМ на Ладе Гранте 8 клапанов на шкиву первого, четвертого цилиндра. Для контроля точности проверьте совпадение метки на маховике, зубчатом шкиве коленвала. Если указанные метки не совпадают, то нарушены фазы газораспределения. Проворачивайте шкив коленвала до момента точного совпадения меток.

Последовательность действий:

1. Активируем первую передачу в автомобиле.
2. Вывешиваем колесо, проворачиваем его до момента совпадения метки.
3. Отсоединяем клеммы от аккумуляторной батареи.
4. Выкручиваем три винта крышки ГРМ. Извлекаем пластиковый кожух.
5. Проворачиваем коленвал до момента совпадения меток на распредвале и крышке ремня приводных механизмов.
6. Извлекаем резиновую заглушку из картера сцепления, проверяем соответствие метки на маховике.
7. Если метки ремня ГРМ не совпадают, то демонтируем защиту двигателя (описано ниже).
8. Снимаем крышку ГРМ, проворачиваем коленвал до момента совпадения меток.

Пальчики стучат?

Давайте определимся, что же такое детонация и что ее вызывает.

Все, кто хоть когда-то слышал о гражданской обороне и о защите от ядерного взрыва, помнят, что одно из воздействий такого взрыва — ударная волна. Кстати, с ударной волной мы сталкиваемся и при пролете сверхзвукового самолета. Короче, это волна, распространяющаяся в некой среде (в нашем случае — в воздухе) со скоростью звука.

Теперь отправимся на экскурсию в цилиндр двигателя — в тот момент, когда происходит воспламенение рабочей смеси. Если сгорание идет обычным порядком, то скорость распространения фронта пламени и, соответственно, нарастания давления невелика (обычно до 50 м/с). Но бывает, что создаются условия для сгорания с более высокими скоростями.

Так вот, если фронт пламени распространяется со скоростью звука, то ударная волна, имеющая значительную энергию, как раз и заставляет детали двигателя издавать те звуки, которые мы называем детонационными стуками. Вообще, самое короткое и правильное определение детонации — это «сгорание во фронте ударной волны».

Последовательность работ на 8-ми клапанном двигателе

Перед тем, как приступить к регулировке клапанов Лада Гранта с 8-клапанным двигателем, необходимо остудить силовой агрегат

Важно, чтобы температуры опустилась до +20 о С. После этого нужно включить зажигание, это позволит обезопасить от повреждений ГРМ после приведения в движение распределительного вала

Необходимый инструмент

Каждый владелец Лады Гранта с 8-клапанным движком должен иметь в своем арсенале необходимый для регулировки инструмент, как проводить подобные мероприятия порой приходится каждый 25000 км пробега. В инструментальном ящичке автомобилиста должны быть следующие приспособления:

• Регулировочные шайбы толщиной от 3 до 4,5 мм;
• Щуп с интервалом 0,05 мм;
• Регулировочное специальное оборудование, облегчающее процесс замены шайб;
• Пинцет с зажимом;
• Ключ на 17.

Снятие защиты двигателя Лада Гранта 2190

Регулировка клапанов на Гранте с 8 клапанами начинается с демонтажа двигательной защиты. Для этого необходимо открутить верхние болты, закрепляющие защитный элемент сзади. После этого отворачивается средняя часть фиксатора. Это позволяет добраться без проблем к защите мотора. После этого раскрутите два болтика, находящиеся справа, и демонтируйте защитную систему.

Снятие крышки головки цилиндров ВАЗ 2190

Для снятия головки необходимо сперва ослабить хомуты, удерживающие охлаждающие шланги, и демонтировать патрубки. После этого можно приступать к откручиванию гаек, фиксирующих крышку ГБЦ движка, убрать шайбы, втулки и прокладки из резины, закончив все снятием крышки.

Установка поршня первого цилиндра в положение ВМТ такта сжатия

Сперва выключите минусовую аккумуляторную клемму. После чего поставьте авто в нейтральное положение и зафиксируйте в нужном месте. Теперь можно приступать к откреплению болтов кожуха ГРМ на передней части, демонтажу кожуха (делать это нужно аккуратно, не задевая проводку), откручиванию коленчатого вала. После этого остается достать заглушку, располагающуюся в картере сцепного механизма.

Регулировка клапанов Лада Гранта (2190) 8 клапанов

После всех подготовительных работ можно начинать регулировочные мероприятия для клапанной группы двигателя. Условно весь процесс можно разделить на несколько этапов:

1. Измерение зазоров между кулачками, смотрящими вверх толкательного механизма (4, 6, 7 и 8 механизм), при помощи щупа. Регулировать мы будем только те механизмы, где показатели превышают норму.
2. Демонтаж регулировочной шайбы путем открепления их в местах со специальными пазами.
3. Установка на шпильки крепления крышки ГБЦ пружинного сжимателя, вдавливание толкателей регулируемых клапанов.
4. Монтаж фиксатора между распределительным валом и толкателем.
5. Поддевание шайбы и вытягивание ее из штатного места (можно воспользоваться пинцетом).
6. Фиксация размеров демонтированной шайбы и проведение расчетов толщины новой шайбы для регулировки клапанов. Для этого нужно сложить значение толщины старой шайбы с замеренным зазором и отнять из полученной суммы номинальный зазор.
7. Установка новой регулировочной шайбы в толкатель.

Остается проверить работоспособность агрегата, провернув коленчатый вал на 1 оборот, поставить ранее снятые детали ГРМ. На этом процедуру замены клапанов можно считать оконченной.
