Правильная регулировка фар лада гранта своими руками

Как произвести регулировку фар на Ладе Гранта правильно

1. Преимущественно новая Гранта, сошедшая с конвейера, настроена под вес среднестатистического водителя (75-80 кг). Но если масса тела существенно отличается от предусмотренного настройками, в таком случае стоит выполнить регулировку фар после покупки транспортного средства.
2. Повреждение гидрокорректора. Выражается это в искривленном освещении фар и сложности настройки.
3. После езды по неровным, ухабистым дорогам, бездорожью.
4. После приобретения б/у автомобиля, так как регулировку фар осуществлял прежний хозяин Лады Гранта под свои потребности и массу тела.

Чуть подробнее стоит остановиться на гидрокорректорах. Данные приборы оборудованы на автомобилях заводом-изготовителем и призваны настраивать фары ниже или выше от того, какова степень загруженности транспортного средства. Поскольку авторегулировки у них не имеется, то каждая фара требует самостоятельной настройки. Элементы управления корректором размещены рядом с рукояткой включения света. Нулевая позиция соответствует автомобилю с водителем, то есть когда в салоне один человек.

Видео «Регулировка фар на автомобиле Лада Гранта»

В этом видео от Сергея Герасимого демонстрируется, как отрегулировать ближний свет на Ладе Гранта.

В руководстве по эксплуатации автомобиля даже простые вещи очень часто описываются как сложные. Я думаю, что это делается намеренно, чтобы отвадить автовладельцев от самостоятельного обслуживание своей машины и передать его в «заботливые руки» автосервисов.

Это касается и регулировок. Многие из них можно сделать «на коленке» безо всякого специального оборудования с достаточной для практических нужд точностью. Например, отрегулировать фары.

Как рекомендует регулировать фары «Руководство по ремонту и эксплуатации»

Первый же абзац бьёт по рукам: «Регулировку направления пучков света фар рекомендуется проводить на станции технического обслуживания.» Даже слова подобраны какие-то безнадёжные.

Рисунок экрана, который нужно разметить для регулировки, тоже ясно утверждает: в условиях гаража такое невозможно.

Ещё одна любопытная деталь. Раньше в подобного рода руководствах всегда была таблица, в которой указывались данные для регулировок. И в частности угол наклона лучей фар. Теперь её нет.

Определяю нужные для регулировки цифры

На рисунке две нужных величины указаны, а ещё одну я измеряю на автомобиле. Ставлю авто на ровной горизонтальной площадке и рулеткой измеряю от земли высоту лампочки в фаре. Эта величина на рисунке обозначена «h». У моей «Гранты» она оказалась равной примерно 70 см.

Снова смотрим на рисунок. Регулировка выполняется только для ближнего света. Как известно, луч фар при этом направлен вниз, чтобы не слепить водителей на встречной полосе. Рисунок говорит: на каждые 5 метров луч опускается на 6,5 см. Отсюда следует, что горизонтальная граница светового луча упрётся в землю на расстоянии примерно 50 метров от машины.

Регулировка

1. Дожидаюсь темноты, чтобы хорошо видеть свет фар на дороге. Выбираю подходящую свободную площадку. Она должна быть ровной и горизонтальной.

2. Отмеряю от машины приблизительно 45-50 метров и кладу деревянный брусок. Он будет показывать, где должна располагаться граница ближнего света.

3. Корректор фар ставлю на ноль.

4. Открываю капот. Включаю фары.

5. Завешиваю фары по очереди подходящей тряпкой. Регулирую луч фары по высоте. Ручки этих регулировок на «Гранте» расположены ближе к середине машины.

6. Горизонтальное отклонение подправляю «на глаз»: лучи должны быть направлены строго вперёд.

Примечание: на «Гранте» регулировочный винт высоты вращается через отверстие в кузове с помощью шестигранника. Его нужно припасти заранее.

Этот способ регулировки фар я вычитал в журнале «За рулём» очень давно. Несмотря на кажущуюся «топорность» он даёт вполне приемлемые результаты: ни разу при проверке на техосмотре в ГАИ к регулировке фар претензий не было.

Данная тема будет актуальна не только для владельцев автомобиля Лада Гранта, но и схожих по конструктивным особенностям моделей ВАЗ. Правильно настроенная оптика позволит безопасно двигаться на транспортном средстве в вечернее и ночное время суток. О том, как произвести регулировку фар, рассказано ниже.

Диагностика и настройка оптических элементов на Гранте

Как снять самостоятельно фары, как поднять оптику, как отрегулировать положение устройства лампы ближнего и дальнего света? Начнем с вопроса диагностики и настройки, описанные ниже способы актуальны для многих моделей авто. Лады Гранты оборудуются линзованной оптикой с галогенными лампочками. При помощи гидрокорректора осуществляется регулировка света левой и правой фары своими руками, при необходимости можно активировать функцию задержки выключения освещения после активации зажигания через 45 сек. Что касается задних фар, то разумеется, они не нуждаются в регулировке.

Для настройки светового потока вам потребуется набор гаечных ключей, а также отвертка с крестовым наконечником. Чтобы правильно отрегулировать фары, запасное колесо должно находиться на месте, в нише под багажным отсеком, также желательно заправить полный бак топлива. Эти нюансы позволят обеспечить максимальную нагрузку на авто, для более точной диагностики машину следует разместить на горизонтальной поверхности.

Как регулировать оптику:

1. В первую очередь надо запустить силовой агрегат машины и подождать несколько минут, пока он поработает на холостых оборотах. Сам автомобиль следует поставить на стояночный тормоз.
2. Проверьте уровень давления в резине — если есть необходимость, шины следует подкачать.
3. Желательно, чтобы перед машиной располагалась ровная и светлая стена, но если такой возможности нет, то примерно в трех метрах перед авто следует установить лист фанеры или гипсокартона. Его высота должна быть около 2 метров. На самой стене следует нанести разметку.
4. Далее, на кресло водителя ложится груз весом около 75 кг, чтобы сымитировать нахождение автомобилиста за рулем. Это позволит выровнять линию ближнего освещения от источников света.
5. Чтобы предотвратить возможные колебания от кузова авто и амортизаторов, машину необходимо немного раскачать из стороны в сторону.
6. Далее, электрокорректор необходимо установить в положение одного человека в авто, соответствующем грузу на месте водителя.
7. После этого осуществляется активация ближнего освещения и производится регулировка фонарей — отдельно левого и правого. Для настройки используется корректор. В соответствии с приведенной схемой осветительный поток от ламп должен быть аналогичным тому, что представлен на рисунке.

Инструкция по настройке фары

Для настройки осветительного потока по горизонтали используется специальная барашка, а для регулировки освещения по вертикали применяется шестигранный винт. При необходимости вы можете приподнять либо опустить освещение от оптики, к примеру, если в багажнике лежит тяжелый груз и передняя часть приподнята. Когда регулировка ближнего освещения будет завершена, необходимо выполнить пробный заезд для проверки качества и правильности исполнения процедуры. Нельзя допустить, чтобы свет от вашей оптики слепил водителей встречных авто.

Советы по улучшению качества

Чтобы применяемые в Гранте лампочки светили как можно более эффективно, перед настройкой желательно произвести диагностику самого кузова. Если на кузове имеются следы деформации, к примеру, если машина после аварии, то учтите, что это может отразиться на качестве осветительного потока, лучи от источников освещения в данном случае будет светить вразброс. Разумеется, если вы хотите, чтобы источники освещения светили как можно более ярко, то следует проверить и сами фары, в частности, стекла, их чистоту. Если на поверхности фонаря имеется слой пыли, разумеется, фару необходимо промыть (автор видео — канал RomadriverTV).

В результате длительной эксплуатации авто на поверхности стекол фар могут образоваться трещины и прочие повреждения. При появлении царапин нужно как минимум произвести полировку фар, если это не помогло — то поменять стекло. Сама фара подлежит замене в том случае, если имеются проблемы в работе отражателя, этот компонент не подлежит ремонту. Также следует отметить, что для правильной настройки в фонарях должны использоваться источники освещения одинакового размера и мощности.

Регулировка фар Лада Гранта своими своими руками

Рассмотрим, что нужно для быстрой и пошаговой регулировки головного света на ВАЗ 2190:

1. помещение с ровной стеной на расстоянии не менее пяти метров от автомобиля;
2. крестовая отвертка либо шестигранник на шесть;
3. рулетка или длинная линейка;
4. вес, равный вашему, чтобы разместить на водительском сиденье (человек вашей комплекции либо 2-3 мешка штукатурки – цемента – соседский ).

Пошаговая регулировка ближнего света фар на Гранте

Первое – ставим машину напротив ровной стены на расстоянии 5 метров от фар до стены. Только на ровной поверхности.

Второе – замеряем высоту от лампочек ближнего света до земли. Отмечаем ее на стене напротив каждой фары – это верхняя граница светового пучка.

Третье — отступаем вниз 35мм. и делаем еще одну отметку. Для чего – показано на рисунке.

Четвертое – закрываем одну фару, чтобы свет не накладывался на соседний пучок. Включаем ближний.

Пятое – с помощью барашка для регулировки света корректируем высоту света. Цель – чтобы верхний край соответствовал нашим отметкам на стене. Пример на рисунке выше.

Шестое – закрываем другую фару и проводим регулировку второй.

Седьмое – при необходимости корректировки света вправо-лево, используйте длинные вентили, расположенные на самих фарах.

Какую смазку использовать для стартера

Что такое и как работает гидрокорректор

Гидрокорректор фар установлен на Гранте с завода. Это устройство регулирует фары выше-ниже в зависимости от загруженности автомобиля.

Регулировать нужно самому – автоматической настройки нет.

Управление корректором находится под рукояткой включения света. Положение 0 соответствует автомобилю с одним человеком – водителем.

Принцип работы:

• рукоятка управляет цилиндром гидрокорректора;
• цилиндр регулирует давление в гибких трубках, которые идут к толкателям;
• толкатели установлены в фарах – чем выше давление в трубках, тем сильнее жидкость внутри толкателя давит на шток;
• положение штока глубже/дальше отвечает за регулировку фары выше/ниже.

Наглядно принцип работы гидрокорректора показан ниже:

Что делать, если гидрокорректор сломался

Сразу обе либо одна фара перестала реагировать на гидрокорректор? Скорее всего у вас сломался толкатель.

Если хотите починить толкатель, есть два пути.

Таблица 1. Варианты починки толкателя корректора фар.

Вариант 1 – варварский.

Без последующей регулировки.

• Вынимаем неисправный толкатель из фары;
• Согрев для эластичности трубку снимаем толкатель с нее;
• Со стороны трубки под углом закручиваем саморез – чем глубже, тем сильнее будет выпирать шток;
• Регулируем длину самореза до получения желаемого результата.

Проверка и настройка фар Лада Гранта

Регулировка фар как левой, так и правой необходима и на новом автомобиле, и после ремонта.

Левая фара Лада Гранта

Применяемые способы проверки и регулировки света идентичны для различных моделей машин. На Лада Гранта установлены две фары с галогеновыми лампами. Функцию регулировки света ламп из салона в Ладе Гранта выполняет гидрокорректор, есть функция задержки выключения ближнего света после выключения зажигания спустя 45 секунд.

Для проведения регулировки нужно приготовить следующие материалы и инструменты:

• набор ключей;
• крестовую отвертку;
• запасное колесо;
• полный бак бензина.

Последние два пункта нужны, чтобы дать машине полную нагрузку. Для проверки автомобиль нужно установить горизонтально (автор видео — Autonakat).

Далее действия состоят из следующих шагов:

1. Сначала нужно завести двигатель и дать ему поработать на холостом ходу. Для фиксации положения нужно машину поставить на ручной тормоз.
2. Далее следует проверить давление в шинах и привести его в норму.
3. Перед автомобилем на расстоянии около 3-х метров нужно установить специальную стену высотой 1,8-2 м и нанести на нее разметку.
4. На водительское сиденье нужно положить груз весом до 70 кг, чтобы выровнять линию ближнего света от лампочек.
5. Для снятия колебаний от амортизаторов и кузова, авто следует слегка раскачать.
6. Регулятор коррекции света нужно выставить в положение «один человек», что соответствует нагрузке на водительском кресле.
7. Далее, нужно включить ближний свет и отрегулировать отдельно левую и правую фары. И левую и правую фары нужно регулировать с помощью корректора. Лучи света от лампочек должны светить согласно разметке.

Схема регулировки ближнего света

Также необходимо настроить функцию удерживания выключения света. При желании можно отключить функцию в течение 45 секунд.

Настройка фары (барашки для регулировки)

С помощью барашка выполняется регулировка ближнего света по горизонтали, а с помощью шестигранного болта корректируется свет в вертикальной плоскости. Можно поднять или опустить лучи от фар, если, например, нагружена задняя часть авто. В идеале пучки света должны точно соответствовать нанесенной на стене разметке.

После настройки ближнего света, нужно выполнить тестовый заезд для того, чтобы проверить правильность выполнения регулировки после ремонта. Свет от фар не должен слепить водителей на встречных транспортных средствах.

Рекомендации по улучшению качества

Для качественной регулировки ближнего света необходимо проверить кузов. На нем не должно быть никаких деформаций, так как они могут сказаться на качестве света, лучи от ламп будут светить в разброс. Если кузов имеет недостатки, нужно выполнить его ремонт. Кроме того, чтобы лампочки светили ярко, нужно проверить чистоту стекол на фарах. Пыль, которая скопилась на них можно убрать с помощью пылесоса.

Во время эксплуатации на стеклах могут появиться царапины. В этом случае не обязательно менять фару, можно отполировать поверхность стекла. Если выявились проблемы с отражателем, то он ремонту не подлежит, его следует заменить новым. Чтобы правильно выполнить регулировку, на машине должны быть установлены лампы одинаковой мощности и размера.

Галогенная лампа для автомобиля

Выделить авто из общей массы можно с помощью тюнинга:

• установить реснички;
• затемнить фары;
• установить линзованные фары;
• сделать подсветку из светодиодов.

Самый простой вариант применяемого тюнинга – приобрести готовые реснички и наклеить их верхнюю часть передних фар Лады Гранты. Придать ресничкам желаемую форму можно с помощью канцелярского ножа. Тюнинг можно выполнить ресничками, сделанными самостоятельно. Применяемые для изготовления ресничек материалы могут быть разные, подойдут пленочные.

Можно купить виниловую пленку, вырезать шаблон из бумаги, а затем реснички вырезать из винила. Тюнинг выполняется путем наклеивания ресничек на нанесенный мыльный раствор. Можно выполнить тюнинг ресничками из пластика.

Тюнинг — реснички на фары

Существует множество вариантов тюнинга, применяемых во время ремонта машины. Все зависит от возможностей и фантазии водителя.

Устройство и регулировка привода сцепления Lada Samara

Регулировка фар на Ладе Гранта своими руками видео

Чтобы избежать опасности для водителя, который едет по встречной, нужно отрегулировать правильно свет фар автомобиля.

Действенных способов того как проходит регулировка фар гранта существует три: регулировка фар Лада Гранта своими руками видео ролики помогут выполнить ее качественно, регулировка фар Лада Гранта специалистом автосервиса, нужным оборудованием.

При желании немного сэкономить на данной процедуре можно ее произвести самостоятельно. Проводится Лада Гранта регулировка фар в 4 этапа.

Перед тем как отрегулировать фары на гранте Вы должны:

– точно сделать разметки на стене;

– произведите разметку ламп;

– настройте ближний свет;

– настройте дальний свет.

Стоит проверить лада гранта фары и некоторые параметры:

– учесть разницу в объеме шин;

– оценить состояние пружин, которые находятся в подвеске;

– распределение нагрузки;

– давление в шинах.

Когда фары Лада Гранта имеют неисправности, то следовательно угол освещения выставлен будет неправильно, что, скажется на регулировке. Естественно, для правильной регулировки необходим электрокорректор фар на Гранту и вертикальная ровная стена для автомобиля — с длиной 7,5 метров.

Так как у каждого водителя свои предпочтения, то регулировка фар на Гранте подбирается индивидуально. Но существуют стандартные значения как поднять фары на Гранте которые Вы можете использовать для авто.

Схема регулировки

Необходимо найти ровную площадку, со стороной которая упирается в стену. Она должна быть в свою очередь без углов, выступов, различных неровностей, вертикальной. Вплотную подъезжаем к стене, отмечаем центр и центральную ось лампы.

Для правильной разметки стены, необходимо отметить от лампы до пола расстояние. Затем начертить линию, расположенную ниже на 5 см от первой. Далее отъехать от стены и провести горизонтальную линию на стене, которая должна соединить на лампах центральные точки. Потом ведем вертикальные линии.

После осуществления разметки, включаем свет фар, производим настройку, чтобы угол наклона лампы совпадал с горизонтальной линией. А место, где начинает свет подниматься вверх, должно обязательно совпасть с начерченными пересекающимися линиями.

Чтобы получился самый идеальный пучок света, Вы должны подкрутить винты, которые расположены под капотом. Идеально вариантом будет, когда свет немного ниже чем сама отметка центра.

Важно! Пучки дальнего и ближнего света настраиваются отдельно. Разметка стены будет отличаться — ближний регулируется по описанному выше методу, дальний должен точно падать на центральную разметку

Лучше в таком случае использовать специальное оборудование и посмотреть видео регулировка фар на гранте.

Регулировка ПТФ

Перед регулировкой Вам нужно снабдить свое авто дополнительной нагрузкой — подходит все что угодно, что поместится в Ваше авто. Заправить полный бак, поставить автомобиль так, чтобы он находился максимально ровно к горизонтальной поверхности. На стене нужно начертить линии, которые означают точки. Также отметить расстояние до центра. В итоге получится разлинованное с двумя точками полотно.

После проведения черчения установите авто от стены – 10 метров и отверткой отрегулируйте винты, нужно добиться фокуса света во всех точках. В местах где центр фар будет пересекаться.

Как включить ближний или дальний

Рукоятка включения света на Гранте расположена слева снизу от руля – аналогично десятому семейству.

С завода Гранта идет с режимом ДХО – дневных ходовых огней. Значит, при заводке машины у вас горят лампы головного света.

Переключение рукоятки по часовой стрелке дает режимы габаритов и ближнего света.

Для включения дальнего:

1. поворачиваем рукоятку света в крайнее правое положение по часовой стрелке – включится ближний;
2. толкаем левый подрулевой переключатель вперед (тот, который отвечает за поворотники);
3. у вас загорится дальний свет – при этом на панели появится синий значок фары – следите за ним, чтобы не оставить машину с дальним, когда он уже не нужен.

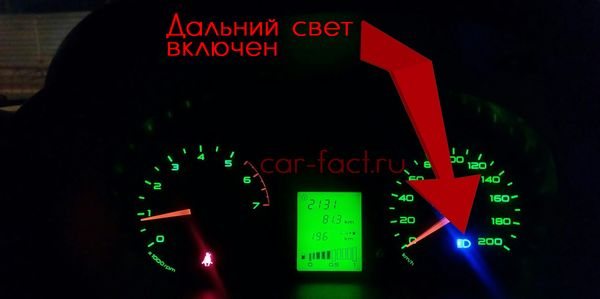

Такая пиктограмма указывает на включенный дальний
