Регулятор давления топлива: проверка и признаки неисправности

Штраф за несоблюдение сигналов светофора

За нарушение указаний электронного регулировщика предписываются следующие штрафные санкции:

штраф за красный сигнал светофора — не менее 1000 р, при повторном проезде на запрещающий сигнал светофора не менее 5000 рублей либо лишение ВУ на срок 4-6 месяцев, статья 12.12 КоАП РФ;

штраф за проезд на желтый сигнал светофора — за первое нарушение грозит 1000 рублей, при повторном нарушении размер штрафа составит 5000 рублей или лишением водительских прав на срок от 4 до 6 месяцев;

несоблюдение стоп-линии перед перекрестком — не менее 800 р.

при выезде на полосу реверсивного движения при выключенном светофоре — не менее 5 000 р, поскольку из-за работающего с другой стороны светофора движение может быть расценено как выезд на встречную полосу;

при несоблюдении перестроения на реверсивной дороге — не менее 500 рублей по статье 12.15 КоАП.

Соблюдение предписаний светофоров позволяет регулировать дорожное движение таким образом, чтобы участники движения находились в более безопасных и удобных условиях. Поэтому, чтобы не повышать для себя и других вероятность попадания в ДТП, следует быть внимательным на дорогах. Это поможет сохранить в целости не только свой бюджет, но и жизнь.

Видео: Что означают сигналы светофора и регулировщика и правила проезда перекрестка.

Работа регулятора на разных режимах

Принцип работы РТД

Если рассмотреть упрощенно принцип действия, то он достаточно прост. Насос закачивает топливо в рампу, из которой оно попадает также и в топливную камеру регулятора. Как только сила давления превысит жесткость пружины, мембрана начинает перемещаться в сторону вакуумной полости, увлекая за собой клапан. В результате канал слива открывается и часть бензина стекает в бак, при этом давление в рампе падает. Из-за этого пружина возвращает клапан с мембраной на место, и обратный канал закрывается.

Но как уже упоминалось, РДТ подстраивается под режим работы мотора. И делает это он за счет разрежения во впускном коллекторе. Чем больше будет это разрежение, тем сильнее будет его воздействие на мембрану. По сути, создаваемый вакуум создает противодействующее усилие пружине.

На деле все выглядит так: для работы мотора на холостом ходу увеличение количества топлива не нужно, поэтому и не требуется и повышенного давления.

На этом режиме работы дроссельная заслонка закрыта, поэтому во впускном коллекторе воздуха недостаточно и создается разрежение. А поскольку вакуумная камера связана с коллектором патрубком, то вакуум создается и в ней. Под воздействием разрежения мембрана давит на пружину, поэтому для открытия клапана нужно меньше давления бензина.

При нагрузке же, когда дроссельная заслонка открыта, разрежения практически нет, из-за чего мембрана не участвует в создании усилия на пружину, поэтому давления требуется больше. Таким образом этот элемент функционирует в системе питания в зависимости от режима работы мотора.

Где находится регулятор давления топлива

Чтобы найти место установки регулятора давления топлива, разберемся что он собой представляет и для чего нужен. Это поможет в дальнейших поисках и диагностике.

Первое, что нужно знать — бывает два основных типа РДТ — механический (старого образца) и электрический (нового образца). В первом случае — это вакуумный клапан, задача которого заключается в перепускании излишков топлива при чрезмерном давлении обратно в топливный бак через соответствующий шланг. Во втором — это датчик давления топлива, который передает к ЭБУ соответствующую информацию.

Как правило, регулятор давления топлива находится непосредственно на топливной рампе. Другой вариант его размещения — топливный шланг обратной подачи системы питания. Еще существует вариант — расположение регулятора непосредственно в топливном баке на модуле насоса. В таких системах отсутствует шланг обратной подачи топлива за ненадобностью. Подобная реализация имеет несколько преимуществ, среди которых упрощение конструкции (отсутствие лишнего трубопровода), лишнее топливо не попадает в подкапотное пространство, топливо меньше нагревается и не так испаряется.

Как работает регулятор давления топлива

Конструкционно клапан старого образца (устанавливаемых на бензиновые авто) имеет собственный корпус, внутри которого находятся клапан, мембрана и пружина. В корпусе имеется три вывода для топлива. Через два из них бензин проходит через регулятор давления, а третий вывод непосредственно связан со впускным коллектором. На низких (в том числе холостых) оборотах двигателя давление топлива в системе невелико и оно все уходит в мотор. При повышении оборотов соответствующее давление увеличивается, в коллекторе, то есть, на третьем выводе РДТ создается разрежение (вакуум), которое при определенном значении преодолевает силу сопротивления его пружины. Таким образом создается движение мембраны и открывание клапана. Соответственно, излишнее дизельное топливо получает доступ ко второму выводу регулятора и через обратный шланг уходит обратно в топливный бак. По причине описанного алгоритма нередко регулятор давления топлива называют еще обратным клапаном.

Что касается датчика давления топлива, то он немного сложнее. Так, он состоит из двух частей — механической и электрической. Первая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Толщина мембраны зависит от давления, на которое рассчитана топливная система. Электрическая часть датчика — это четыре тензорезистора, соединенных по схеме «мостик Уинстона». На них подается напряжение, и чем больше изгибается мембрана, тем выходное напряжение от них будет больше. И этот сигнал подается на ЭБУ. А в результате электронный блок управления подает соответствующую команду на насос с тем, чтобы он тот подавал лишь необходимое в данный момент количество топлива.

Дизельные двигатели имеют регулятор давления топлива немного другой конструкции. В частности, они состоят из соленоида (катушки) и штока, который уперт в шарик для перекрытия обратной подачи. Сделано это по той причине, что дизельный двигатель в процессе своей работы очень сильно вибрирует, что сказывается на износе классического (бензинового) регулятора топлива, то есть, происходит частичная и даже полная компенсация гидравлических колебаний. Однако место установки его аналогичное — в топливной рампе двигателя. Другой вариант — на корпусе топливного насоса.

Как работает регулятор давления топлива

С одной стороны в регуляторе давление формируется благодаря пружине и это сочетается с давлением от впускного коллектора. В обратном направлении усилие создается топливным насосом. При превышении сил сжатия пружины и энергии от впускного коллектора открывается мембранный клапан. В данном цикле обеспечивается впуск горючего в необходимом объеме. Далее давление от подаваемого топлива снижается и происходит закрытие мембраны регулятора давления.

Схематически функциональность обеспечивается благодаря особенностям конструкции. В одной из двух камер происходит нагнетание топлива. В оставшейся работает пружинка. Разделены полости мембраной, открывающейся при разнице в давлении.

При отсутствии клапана его функции возлагаются на электронный спецдатчик. Он замеряет напряжение в электронасосе, обеспечивающем подачу бензина в систему. Благодаря данному решению удается фиксировать на оптимальном уровне давление, а также заниматься дистанционной регулировкой подачи топлива. Таким образом удается непосредственно управлять насосом.

Разработанная на электрической базе система является весьма точной при сравнении с механическим аналогом. Однако, практика показывает, что «механика» дает больше надежности при эксплуатации в отечественных условиях. Блок в меньшей степени подвергается негативному внешнему воздействию.

Основные признаки неисправности обратного клапана и регулятора давления топлива

Основные признаки неисправности ОКДТ и РДТ весьма схожи, что иногда затрудняет определение виновника проблем в случае присутствия в автомобиле обоих устройств. Определить место неисправности можно, измеряя выдаваемое устройствами рабочее давление на выходе.

Типичный признак неисправности ОКДТ – нестабильный запуск двигателя (особенно после простоя). Через неисправный клапан (ослабла пружина, износилось седло или стопор клапана) горючее просачивается обратно в бак, в результате давление в топливной системе может быть недостаточным для нормального запуска. В дизелях неисправный ОКДТ может привести к «завоздушиванию» топливопроводов и нестабильной работе мотора даже во время движения.

Симптомы неисправности редукционного клапана могут быть более разнообразными, и некоторые из них могут также быть признаками проблем с обратным клапаном – вынесение вердикта лучше доверить автомеханику. В любом случае ремонту редукционный и обратный клапаны не подлежат – они меняются целиком, благо стоят недорого. Задуматься о диагностике и замене этих деталей стоит, если ваш автомобиль проявляет следующие симптомы:

• Автомобиль плохо заводится
• «Плавают» обороты двигателя
• Автомобиль беспричинно глохнет
• Двигатель «тупит» при разгоне
• Увеличился расход топлива
• При разгоне из выхлопной трубы идет черный дым (это может быть признаком избытка топлива в камерах сгорания)
• Увеличился выброс СО и CH (может быть зафиксировано во время техосмотра)

Источник

Характерные признаки неисправностей регулятора давления топлива

По каким признакам можно определить, что РДТ не работает:

• двигатель очень трудно запускается, нужно долго крутить стартером и при этом держать нажатой педаль газа, для того, чтобы мотор завелся;
• двигатель неустойчиво работает на холостых оборотах или обороты очень низкие, мотор часто глохнет. При этом он совсем не набирает мощность, при попытке газовать получается глубокий провал;
• двигатель спам резко меняет обороты, особенно это заметно на холостом ходу:
• с топливных шлангов подтекает топливо. Попытки подтянуть и заменить хомуты, заменить шланги не помогают.

Как проверить регулятор давления топлива на исправность

Регулятор давления топлива не относится к электрическим датчикам, и проверить его с помощью приборов нельзя. Следует учесть и то, что РДТ не разбирается и не ремонтируется. Кто-то пишет, что можно отремонтировать обратный клапан топлива. Хотелось бы посмотреть, как это выглядит, и где можно купить ремкомплект. Как правило, РДТ стоит недорого, и даже по этой причине его не стоит чинить, если бы он был пригоден для ремонта.

Убедиться в исправности регулятора можно, проверив давление в топливной системе. Обычно это делают механическим манометром, который подключают к системе питания двигателя.

Замер производят следующим образом:

1. подсоединяют манометр к топливной системе;
2. запускают двигатель и смотрят на показания манометра.

Стандартное давление в системе для легкового автомобиля обычно находится в пределах 3 кг/см2. При остановке двигателя давление не должно сразу падать – регулятор перекрывает обратку. Если стрелка манометра быстро уходит к нулю, скорее всего РДТ неисправен.

Еще один способ проверки: если во время работы двигателя удастся пережать шланг обратной подачи топлива, то при исправном регуляторе давление в топливной системе должно увеличиться. Показание стрелки прибора зависит от степени пережатия. Но есть такие иномарки, где пережать обратку не получится – вместо резиновых шлангов стоят металлические трубки, или шланги очень короткие.

Видео как дизель идет в разнос.

Признаки проблем

Помимо диагностических причин обращения к данной процедуре, замеряется давление ещё и в том случае, когда вы наблюдаете некоторые проблемы в работе своего автомобиля. К ним можно отнести нестабильную работу двигателя с характерными стуками, толчками и рывками. Также, задуматься нужно и тогда, когда холостой ход вашего авто стал недостаточно ровным и плавным.

В некоторых случаях, можно заметить, что машина начинает «троить», когда некоторые из цилиндров, как бы, отказываются нормально работать. Вполне возможно, что у вашего авто значительно увеличится расход топлива, что заметно даже без специальных приборов. А, в самых сложных случаях, мотор может даже начать глохнуть, пока он работает на холостых оборотах — это говорит о том, что двигатель работает на бедной смеси.

Если же вы обратитесь на станцию технического обслуживания, то там могут провести ещё и замер содержания СО в отработанных газах. Если этот параметр слишком высокий, то это может свидетельствовать о вышеописанных проблемах.

Итак, с причинами мы разобрались, так что можно приступать и к непосредственному замеру в топливной рампе. Эта процедура мало отличается от замера давления воздуха в шинах.

Двигатель не запускается

Это главный симптом неисправного топливного насоса. Летом в жару может проявится умирающий бензонасос. Место стыка крыльчатки с осью ротора расширяется, и она проворачивает. Следует осуществить проверку давления топлива с рампы и с насоса непосредственно.

Ресурс топливного насоса определяется эксплуатацией автомобиля владельцем. Что требуется для то, чтобы бензонасос прослужил дольше и не вышел из строя:

• Проверять наличие воды в баке. Для профилактики наливать любой чистый спирт в бак. Он смешивается с водой и сгорая выходит через выхлоп. В магазинах есть вытеснитель влаги . В составе изопропиловый спирт.
• При покупке других вытеснителей или осушителей внимательно прочтите состав, так как спирта может не быть, а присутствовать другие химические соединения, которые почистят бак и засорят форсунки.
• Желательно иметь уровень топлива не менее половины бака. Это минимизирует соотношение вода-бензин, насос лучше охлаждается.
• Сеточку бензонасоса менять каждые 30 000 км, а фильтр тонкой очистки (бочонок) каждые 15 000 км. В этом то фильтре и скапливаются все отложения и вода. Причины поломки насоса в следствии сжатой сетки от воды частое явление.

Это интересно: Регламент технического обслуживания для Nissan Qashqai: список работ

Гудит бензонасос

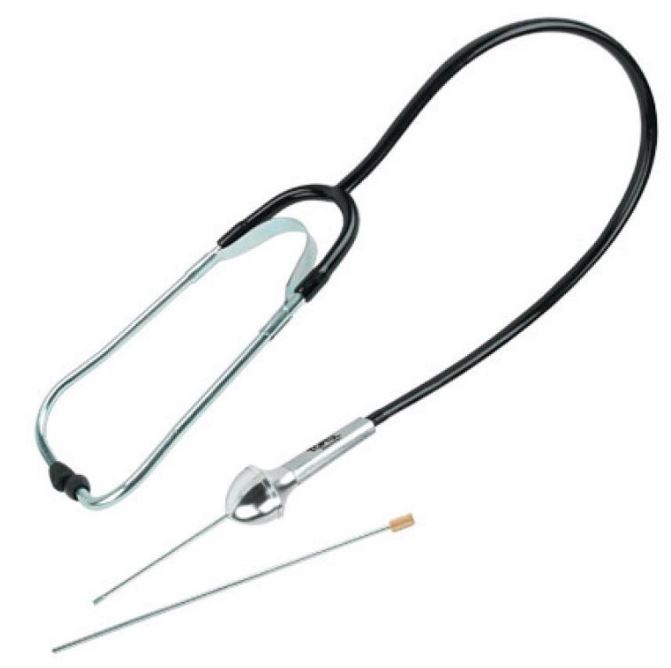

Топливный насос может гудеть или пищать по разным причинам. Жужжать бензонасос может в силу характера конструкции системы. Если же есть подозрение на неисправность электробензонасоса нужно проверить топливную систему полностью.

Если бензонасос шумит при высокой температуре окружающего воздуха, надо проверить дышит ли бензобак. Проверить трубку паров бензина, клапан абсорбера. Если найти причину не удается, просверлить отверстие в крышке заливной горловины.

Автомобиль плохо набирает обороты

Потеря тяги при отказе топливного насоса довольно распространённый симптом номер два. Цилиндры начинают плохо работать, нормального впрыска форсункой нет, воспламенение смеси становится не эффективным. Форсунка дает неравномерный распыл, скорость притока смеси в камеру сгорания падает. Таким образом, если электробензонасос отказал, то мощность двигателя снижается.

Чем грозят неполадки в работе РДТ

Со временем двигатель заводится всё хуже. Топливо начинает выходить из щелей, что приводит к сильному повышению его расхода. При неравномерной смене давления нарушается динамика движения, возникают всплески, машина дёргается при разгоне.

Можно ли отремонтировать вышедшую из строя деталь? В большинстве случаев нет, приходится полностью её менять. Ремонтные узлы почти всегда неразборные. Некоторые специалисты предлагают отремонтировать компонент, но делать это опасно. Лучше купить новый регулятор — благо, он стоит недорого.

Определение нарушений в работе РТД — не слишком сложная задача, с которой вполне можно справиться самостоятельно. Помните, что эту часть машины нужно периодически проверять. Вовремя обнаружив проблему, вы защитите важные компоненты авто от быстрого износа.

Устройство и принцип работы

Регулятор давления топлива в закрытом (а) и открытом (б) положениях

Состоит топливный регулятор из следующих элементов:

• Корпус. Изготавливается из металла и отличается высокой герметичностью, необходимой для предотвращения утечки топлива и потери давления.
• Мембрана (диафрагма). Реагирует на избыточное давление и открывает сливную магистраль.
• Обратный клапан. Расположен на входе.
• Пружина. Оказывает дополнительное давление на диафрагму клапана.
• Штуцеры для крепления магистралей впуска и слива топлива.
• Уплотнители. Обеспечивают герметичность системы на входе и выходе.

Принцип работы механического регулятора объема топлива прост. Мембрана разделяет внутреннее пространство корпуса на две камеры (топливную и воздушную). В первую при помощи насоса подается топливо, которое оказывает некоторое давление на мембрану. Обратный клапан при этом препятствует возврату топлива во впускную магистраль, что позволяет создавать давление, необходимое для работы мотора.

С обратной стороны мембраны (во второй камере) расположена пружина, запирающая регулятор. Эта камера при помощи шланга соединена с впускным коллектором, в котором при различных режимах формируется некоторый уровень разрежения воздуха, что также воздействует на диафрагму. В момент, когда давление топлива превышает суммарное воздействие пружины и разрежения во впускном коллекторе, клапан открывается, сбрасывая часть горючего.

Таким образом, чем меньше разрежение во впускном коллекторе, тем больше давление поступающего к топливным форсункам горючего. Контрольным режимом топливного регулятора является холостой ход двигателя, когда разрежение минимально, а давление максимально.

Данные этого режима, как правило, фиксируют на внешней стороне корпуса, что упрощает процесс диагностики и ремонта системы питания двигателя. При остановке двигателя клапан полностью закрывается, что позволяет поддерживать постоянное высокое давление в топливной рейке (рампе) и упрощает повторный пуск.

Роль топливного регулятора в системе автомобиля

На разных режимах работы двигателя в топливной системе требуется создать соответствующее давление горючего. Чтобы реализовать эту задачу на практике применяется специальный регулятор давления. Он используется в инжекторных двигателях, где от точности параметров впрыска зависит корректность работы мотора.

Когда регулятор неисправен, двигатель работает неравномерно, увеличивается время разгона, а в некоторых случаях может существенно снизиться мощность. Так, например, если количество поступающего из коллектора воздуха останется неизменным, а топлива будет больше необходимого, топливовоздушная смесь не воспламениться или же сгорит не полностью.

Даже если в таком режиме электронный блок управления сократит интервал открытия форсунок, полностью компенсировать избыточное давление топлива не получится. Это приведет к перебоям в работе мотора и увеличению количества несгоревшего топлива в выхлопе, что способно преждевременно вывести из строя каталитический нейтрализатор или же сажевый фильтр.

Признаки неисправности регулятора давления топлива

Есть пять основных симптомов неисправности регулятора давления топлива (обоих типов), по которым можно судить о полном или частичном выходе из строя этого важного узла. Причем указанные ниже признаки характерны для автомобилей как с бензиновым, так и дизельным двигателем

Однако стоит оговориться, что перечисленные ситуации могут быть признаками поломки и других узлов мотора (топливный насос, забитый топливный фильтр), поэтому желательно выполнять комплексную диагностику, чтобы точно определить его работоспособность. Так, признаки неисправности регулятора давления топлива следующие:

• Трудный запуск двигателя. Обычно это выражается в долгом кручении стартером при выжатой педали акселератора. Причем это признак характерен при любых внешних погодных условиях.
• Двигатель глохнет на холостых оборотах. Для поддержания его работы водитель обязан постоянно подгазовывать. Другой вариант — при работе двигателя на холостом ходу обороты обычно «плавающие», нестабильные, вплоть до полной остановки мотора.
• Потеря мощности и динамики. Проще говоря, машина, «не тянет», особенно при езде в гору и/или в загруженном состоянии. Также теряются динамические характеристики автомобиля, он плохо разгоняется, то есть, при попытке разогнаться происходит глубокий провал оборотов на их высоких значениях.
• Из топливных шлангов (рампы) подтекает топливо. При этом замена шлангов (хомутов) и других близлежащих элементов не помогает.
• Перерасход топлива. Его значение будет зависеть как от факторов поломки, так и от мощности двигателя.

Соответственно, при появлении хотя бы одного из перечисленных выше признаков необходимо выполнить дополнительную диагностику, в том числе при помощи электронного сканера ошибок имеющихся в памяти ЭБУ.

Ошибка регулятора давления топлива

Диагностические ошибки регулятора давления топлива

В современных автомобилях в качестве регулятора устанавливается датчик давления топлива. При его частичном или полном выходе из строя в памяти электронного блока управления двигателем формируются одна или несколько ошибок, связанные с этим узлом. При этом на приборной панели активируется лампочка неисправности двигателя.

Когда существует неисправность ДРТ, то чаще всего водитель сталкивается с ошибками под номерами p2293 и p0089. Первая имеет название «регулятор давления топлива — механическая неисправность». Вторая — «регулятор давления топлива неисправен». У некоторых автовладельцев при выходе соответствующего регулятора из строя в памяти ЭБУ формируются ошибки: p0087 «давление, измеренное в топливной рампе, слишком низкое по отношению к требуемому» или p0191 «регулятор давления топлива или датчик давления». Внешние признаки указанные ошибок те же, что общие признаки выхода из строя регулятора давления топлива.

Подключаться к блоку управления авто можно как по Bluetooth так и Wi-Fi. Scan Tool Pro имея 32-х разрядный чип и без проблем присоединиться, считает и сохранит все данные датчиков не только в двигателе, но и в коробке передач, трансмиссии, или вспомогательных системах ABS, ESP и т.д. Также с его помощью можно в режиме реального времени следить за показаниями давления топлива которые он передает на ECM автомобиля проделывая при этом ряд проверок.

Контроль топливной системы

Контроль топливной системы призван распознавать ошибочное давление топлива из-за неисправных регуляторов давления, неисправных форсунок или неисправностей в системе впуска и предотвращать возникающие в связи с этим изменения концентрации вредных веществ в ОГ. Система корректирует состав смеси в определенных пределах всегда на лямбда =1. При отклонениях состава смеси система корректирует заданные значения в определенных пределах. Коррекция происходит либо кратковременно, либо долговременно — при постоянно необходимой коррекции. Для контроля топливной системы постоянно контролируются лямбдарегулирование и коррекция лямбда-регулирования. При возникновении отклонений, превышающих заданные пределы, электроника распознает неисправность в топливной системе. Величину коррекции можно считать с помощью тестера в режиме 1 и определить тип коррекции (обогащение или обеднение смеси).

Один из вариантов проверки герметичности топливной системы выполняется с помощью системы вентиляции топливного бака при работающем двигателе.

Для проверки топливной системы закрывается запорный клапан (3) и одновременно открывается клапан вентиляции топливного бака (1). Во всей топливной системе через впускной коллектор создается разрежение. После этого клапан вентиляции топливного бака снова закрывается. Датчик давления (5) контролирует разрежение в баке. Этот процесс повторяется несколько раз. Если за очень короткое время разрежение исчезнет, значит, система негерметична. Система неисправна, если диаметр отверстия течи превышает 0,5 мм. Для диагностики необходимо, чтобы пробка заливной горловины топливного бака была правильно закрыта.

Еще одним вариантом для распознавания негерметичности топливной системы и системы вентиляции бака является контроль через функцию выбега при остановленном двигателе и с помощью дополнительного вакуумного насоса и эталонной утечки. Функция выбега автоматически активизируется при выключении зажигания и при одновременном выполнении различных условий диагностики. Система контроля распознает отверстие течи диаметром от 0,5 мм и при необходимости активизирует индикатор MIL. На рисунке изображен этап эталонного измерения.

Таблица. Условия диагностики

Критерий оценки	Условие диагностики
Работа системы после выключения	Активизирована
Напряжение АКБ, В	11,0 -14,5
Время после запуска двигателя, мин	более 20
Заправка топливного 6ака,%	15-85
Температура охлаждающей жидкости, °С	более 60
Температура воздуха, °С	4-35
Высота эксплуатации над уровнем моря, м	до 2500
Степень заполнения адсорбера	Полный (предельное значение указано)

С помощью дополнительного электрического лопастного насоса система создает в баке разрежение около 30 мбар. Измеряется потребляемый насосом ток и по нему косвенно определяется внутреннее давление в баке. Перед каждым измерением проводится сравнительное измерение. Примерно на 15 секунд создается разрежение, повышенное по сравнению с эталонным и измеряется необходимый для этого ток насоса (20-30 мА). Если при последующем достижении разрежения в режиме проверки будет выявлено уменьшение тока насоса по сравнению с эталонным, это указывает на негерметичность в топливной системе. При превышении эталонного тока система считается герметичной.

Диагностика проходит в три этапа:

1. 1 -й этап. Фильтр с активированным углем (адсорбер) продувается чистым воздухом.
2. 2-й этап. Проводится измерение для сравнения с базисным отверстием течи.
3. 3-й этап. Выполняется непосредственно проверка герметичности системы.

При измерении клапан вентиляции топливного бака закрыт. Критерием оценки является длительность измерения, и в зависимости от системы и уровня топлива она имеет следующие значения:

• система герметична — 60-220 секунд;
• течь до 0,5 мм — 200-300 секунд;
• течь > 1,0 мм — 30-80 секунд.

Точная длительность измерения получается с учетом уровня топлива в баке.

Признаки неисправности регуляторов

Длительное время эксплуатации автомобиля, без осмотра и мелкого ремонта вызывает более серьезный сбой в работе его систем. Что касается регулятора давления топлива, то чаще всего через определенный временный промежуток его пружина начинает просидать, что соответственно не создает нужного усилия и топливо возвращается обратно в бак. В свою очередь, этот процесс способствует снижению давления в топливной рейке и ведет к потере мощности мотора.

К тому же, это не единственная проблема, которая может возникнуть. Очень часто на холостом ходу двигатели глохнут, теряя мощность, а при переключении передач машина отказывается ускорятся. Также, нередко, при возникновении рывков (в процессе движения) двигатель как будто захлебывается, не реагируя на педаль газа. Еще одним, достоверным признаком поломки топливного регулятора давления, есть резкое повышение расхода горючего и, поверьте, уж этот показатель Вы точно не пропустите.

Проще говоря, выделяют такие возможные показатели поломки регулятора давления топлива:

неравномерная работа мотора;

прекращение работы на холостом ходу;

резкое повышение (или уменьшение) частоты вращения коленвала;

потеря мощности двигателя;

полное или частичное отсутствие реакции на педаль газа;

плохое ускорение транспортного средства при переключении передач;

частые рывки в процессе движения;

стремительное повышение расхода топлива.

Если Вы заметили хотя бы один из описаных факторов, стоит проверить все ли в порядке с регулятором давления топлива.

Среди видов его поломок, основными есть:

слабое держание клапаном нужного давления, топливо начинает свободно перемещаться по всей системе, снижая тем самым ее давление, а в конечном итоге возвращается в бак. В результате, при повышении оборотов, двигателю не хватает топлива и его мощность значительно падает;

полная закупорка регулятора или ограниченность поступления топлива. Приводит к остановке мотора в процессе движения автомобиля, при чем топливо начинает выливаться из всех доступных щелей;

сбои в работе клапана (говорят «клапан подклинивает») случаются из-за перепадов давления, следствием чего становится «дерганье» автомобиля.

Но самые распространенные проблемы с регулятором давления топлива, все-таки, выражаются в механических повреждениях его деталей или их засорении. Кроме этого, не редко причина кроется в износе материалов, использованных для создания механизма и даже устранив появившуюся проблему Вы уже не сможете добиться изначальных нормативных показателей.

Также, есть еще некоторые, субъективные причины, влияющие на исправную работу регулятора давления — это некачественное топливо (разбавленное водой), длительное отсутствие эксплуатации транспортного средства, неисправность клапана. Субъективными мы их назвали потому, что избежать проблем можно путем ответственного отношения каждого водителя к своему автомобилю, включающее своевременный ремонт и качественное обслуживание.

Устранение поломок

Большинство современных конструкций регуляторов давления топлива не предполагают возможность восстановления отдельных конструктивных элементов детали. Поэтому в случае обнаружения неисправности регулятор давления заменяют. Этот процесс довольно прост и включает такие действия:

1. Снятие вакуумного шланга с регулятора.
2. Отвинчивание гайки крепления обратной выпускной магистрали.
3. Отвинчивание болтов крепления элемента к топливной раме.
4. Отсоединение штуцера от посадочного отверстия.
5. Плавное снятие регулятора.
6. Снятие уплотнительного кольца, если оно осталось на месте.
7. Установка новой детали с уплотнительным кольцом.
8. Крепежные операции (повторяются в обратной последовательности).

Замена регулятора давления топлива в преобладающем большинстве случаев является наиболее простым и дешевым способов восстановления работоспособности узла. Если позаботиться об этом своевременно, то есть при появлении первых признаков поломки, можно предотвратить более серьезные нарушения, связанные с изменением режима работы ДВС, а значит – сэкономить на куда более дорогостоящем ремонте.

Как снять ступицу заднего колеса и установить новую

Проверка технического состояния регулятора

На моделях, оснащенных штатным манометром, достаточно просто считать показания прибора и сравнить с нормативными данными. Для более простых моделей потребуется подключение внешнего манометра к системе. При этом выполняется следующая последовательность работ:

1. Вывинчивание золотника из внутренней поверхности штуцера.
2. Закрепление шланга манометра на штуцере.
3. Пуск ДВС и считывание показаний прибора.
4. Снятие вакуумного шланга с регулятора давления.
5. Повторное считывание показаний через небольшие промежутки времени.

Увеличение давления на 20…80 кПа при повторных измерениях будет говорить об исправности регулятора. Если показания останутся прежними, деталь следует считать неисправной.

Проверка РДТ

Итак, датчик у вас уже в порядке, но налицо – перерасход топлива, другие неполадки, указывающие на то, что регулятор барахлит. Первым делом, проверьте его.

Делается это так:

1. Нужно открутить пробку штуцера, отвечающего за контроль давления топлива. Посмотрите, если кольцо уплотнения порвалось или просто перестало быть эластичным, ему (а то и всей пробке) нужна замена;
2. Выкрутите из штуцера золотник, это делается точно так же, как в любой шине;
3. При помощи шинного манометра, закрепленного хомутиком на штуцере, замеряйте давление при работающем двигателе. Оно должно быть в пределах нормы;
4. При отсоединении вакуумного шланга регулятора, давление должно немного (на 0,2 – 0,5 кгс/см2) повышаться. Если этого не происходит, значит, для вашего ВАЗ 2110 выход один – нужна замена РДТ. В среднем цена стандартного РДТ колеблется в районе 300 рублей, аналог РДТ СОАТЭ стоит около 600 рублей.

Давление топлива является важным параметром, который необходимо постоянно держать под контролем. Его величина напрямую воздействует на эффективность работы мотора, его мощность и поведение в различных режимах. Следовательно, каждый автовладелец, которому не безразлично техническое состояние собственного автомобиля, должен периодически выполнять проверку давления. Как это сделать, читайте далее в статье.

Топливная рампа инжектора

Топливная рампа (рейка) является обязательным элементом топливной системы ДВС с распределенным впрыском. Она являет собой отрезок полой трубки, концы у которой закрыты с обеих сторон и отличаются наличием отводов для подключения трубок меньшего диаметра. Через данные трубки горючее поступает к форсункам, которые размещены на ней. Помимо этого, на ней находится регулятор давления. Топливо, которое попадает внутрь рампы, перемещается посредством форсунок во впускную трубу. Кроме отводящих трубок, в этой конструкции также присутствует запорный штуцер и отверстие.

Принцип работы РДТ

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

1. Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
2. Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
3. Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

• цилиндрический корпус с патрубками для подключения подающей и обратной линии;
• мембрана, соединенная с запирающим штоком;
• седло клапана;
• пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.
