Меняем помпу на ваз-2110 с 8 клапанным двигателем своими руками (+артикулы и признаки неисправности)

Содержание:

Демонтаж помпы
Замена
- Нюансы обратной сборки
Демонтаж помпы
Ремонт помпы ВАЗ 2110/2112 своими руками
Признаки того, что водяной насос неисправен
Процесс замены помпы (водяного насоса)
Для чего нужна дополнительная помпа на ВАЗ-2110?
Как определить поломку помпы ВАЗ 2112
Заключение

Демонтаж помпы

Для того чтобы произвести замену насоса, под поддон необходимо подставить крупную емкость вроде таза. При сливе тосола надо смотреть, чтобы жидкость попадала именно в таз, так как ее можно будет залить повторно. Замена помпы должна проводиться в следующей последовательности:

снять адсорбер;
убрать пластиковый корпус с двигателя и ремня ГРМ;
вывесить правое переднее колесо с помощью домкрата, краской сделать на нем метку (его потом устанавливают по метке) и снять;
помпа может быть заменена без съема ремня ГРМ – это позволит сэкономить много времени на ненужные операции разборки и последующей сборки;
если все же не удалось обойтись без снятия ремня, нужно демонтировать шкивы распределительного вала, предварительно послабив натяжные ролики;
шестерни распределительного вала необходимо застопорить, после этого они беспрепятственно откручиваются;
кожух из пластмассы тоже придется снимать, что может создать трудности, так как доступ к его крепежному болту возможен лишь снизу около колеса;
под демонтируемую помпу подставляется плоская емкость (таз) для слива охлаждающей жидкости.

Замена

Признаки неисправности датчика дмрв на ваз 2110: как промыть и почистить своими руками

Купив новый насос охлаждающей жидкости, можно приступать к процедуре замены.

ВАЗ 2110 работает совместно с 8 клапанным и 16 клапанным силовыми агрегатами. Несмотря на наличие определенной разницы между ними, процедура замены помпы проводится идентично.

Демонтажные работы

Представленная ниже инструкция актуальна для десяток с двумя типами моторов.

Поставьте автомобиль на ровную площадку над ямой или на эстакаде.
Поднимите капот, снимите минусовую клемму с аккумулятора, что позволит отключить питание автомобиля.
Открутите крышку расширительного бачка с охлаждающей жидкостью. Так вы сбросите избыточное давление в системе.
Теперь спускайтесь под автомобиль.
Подставьте под блок цилиндров чистую тару объемом минимум 5 литров.
Открутите сливную пробку охлаждающей жидкостью с помощью ключа на 13 миллиметров, что позволит вам слить ОЖ. Будьте внимательны, сливать ОЖ, в отличие от масла, необходимо на остывшем двигателе.
Когда весь охладитель выйдет, закрутите пробку на место.
Открутите ключом на 10 три крепежных болта, которые удерживают кожух привода ГРМ.
Демонтируйте кожух.
Поставьте коленвал в ВМТ первого цилиндра — верхнюю мертвую точку. Чтобы сделать этого, нужно выключить передачу и повернуть ключом на 19 специальный болт, который удерживает шкив генератора. Крутите до тех пор, пока не совпадут метки шестеренки распредвала с меткой на заднем кожухе привода ГРМ.
Убедитесь, что на маховике и картере сцепления метки совпали. Для этого вам придется извлечь заглушку на картере. Она выполнена из резины и располагается справа от блока цилиндров.
Застопорите коленвал в этом положении. Можете использовать простую шлицевую отвертку, которая вставляется в зубья маховика.
Немного ослабьте фиксирующую гайку натяжного ролика с помощью ключа на 17 миллиметров.
Проверните ролик при помощи специального ключа в направлении против часовой стрелки. Так вы сможете ослабить уровень натяжения ремня ГРМ.
Теперь можно достаточно легко демонтировать натяжной ролик и ремень.
Следующий шаг — откручивание пяти крепежных болтов, которые удерживают нижний кожух привода ГРМ. В их число входят 3 болта, которые держат помпу. Вам пригодится торцевой ключ или головка на 10.
Кожух после этого можно снять.
На ВАЗ 2110 предусматривается установка помпы с помощью трех болтов под шестигранник. Когда вы их открутите, можно просто аккуратно снять помпу, постучав по корпусу.
Если не получается, тогда с помощью плоской отвертки подденьте корпус насоса охлаждающей жидкости, что позволит вам извлечь помпу.
Удалите следы от старой прокладки, которые должны остаться на поверхностях посадочных мест.

Меняем прокладку

Прокладка смазывается с двух сторон при помощи специального автомобильного герметика. Подготовленная и обработанная новая прокладка укладывается на корпус новой помпы.
Новый насос устанавливается на свое законное место, забирая эстафету у старого нагнетателя охлаждающей жидкости.

Прежде чем устанавливать новый насос ОЖ, убедитесь, что он нормально вращается, нигде его не клинит.

Нюансы обратной сборки

Установите на место новый насос охлаждающей жидкости;
Верните на место кожух;
Зафиксируйте шкивы распределительных валов;
Верните на свое законное место ремень ГРМ;
Ремень нужно надевать, ориентируясь на метки на распределительном и коленчатом валах;
Подтяните ремень натяжным роликом и эксцентриком до нужного уровня;
Проверните несколько раз двигатель, чтобы проверить совпадение меток;
Отрегулируйте положение и натяжение ремня в соответствии с нормами;
Установите наружный кожух устройства;
Верните на место клемму от адсорбера;
Долейте до необходимого уровня охлаждающую жидкость.

Замена помпы — это отличный повод заодно поменять жидкость охлаждения. Если вы заранее планируете это делать, на чистоту тары для слива ОЖ можно не обращать особое внимания.

Если же помпы вышла из строя через некоторое время после того, как охлаждающая жидкость менялась, лучше ее же залить обратно по завершению ремонта. Все же покупка новой ОЖ — мероприятие не самое дешевое. Учитесь грамотно экономить на ремонте.

Грамотно организовав замену помпы на своем ВАЗ 2110, вы сможете сэкономить приличную сумму денег, плюс набить себе руку. В среднем на работу уходит около 3 часов. При соблюдении инструкций, никаких подводных камней в процессе ремонта возникать не должно.

Загрузка …

Демонтаж помпы

Меняем сайлентблоки на нива шевроле своими руками: какие лучше, советы и артикулы

снять адсорбер;
убрать пластиковый корпус с двигателя и ремня ГРМ;
вывесить правое переднее колесо с помощью домкрата, краской сделать на нем метку (его потом устанавливают по метке) и снять;
помпа может быть заменена без съема ремня ГРМ – это позволит сэкономить много времени на ненужные операции разборки и последующей сборки;
если все же не удалось обойтись без снятия ремня, нужно демонтировать шкивы распределительного вала, предварительно послабив натяжные ролики;
шестерни распределительного вала необходимо застопорить, после этого они беспрепятственно откручиваются;
кожух из пластмассы тоже придется снимать, что может создать трудности, так как доступ к его крепежному болту возможен лишь снизу около колеса;
под демонтируемую помпу подставляется плоская емкость (таз) для слива охлаждающей жидкости.

Помпа отмечена стрелочкой.

Далее будет представлена пошаговая инструкция по установке водяного насоса.

Необходимо подготовить автомобиль, установив его на эстакаду либо смотровую яму в гараже.
Открыть капот, снять минусовую клемму АКБ, что позволит отключить питание.

Сразу можно снять ремень генератора, ослабив болты крепления и натяжной винт.

Сливное отверстие находится на блоке цилиндров под модулем зажигания.

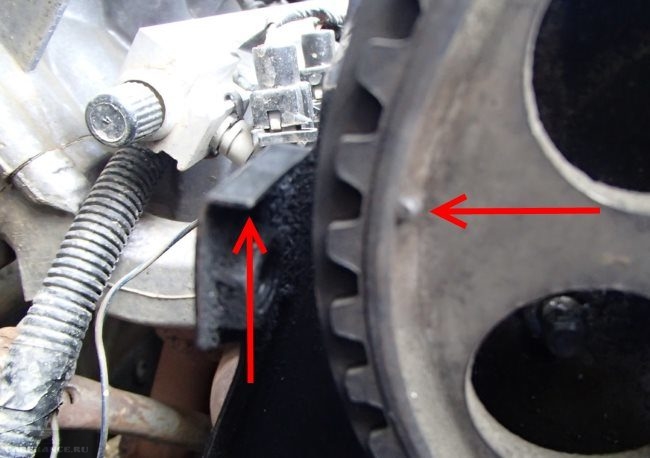

Совмещаем метку на шкиве распредвала с зубчиком кожуха.

Проверяем правильность установки коленвала по метке на маховике.

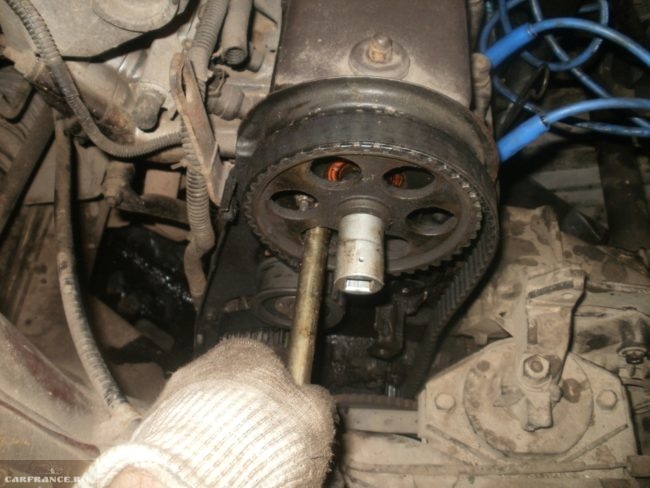

Также можно зафиксировать шкив распредвала.

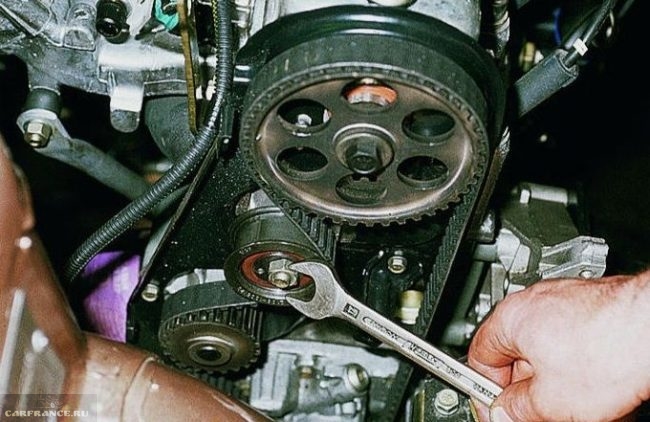

Отворачиваем гайку натяжного ролика.

Поворачиваем ролик и снимаем ремень

Выворачиваем болты кожуха и помпы.

Очищаем от грязи посадочное место помпы.

Ставим помпу на место, располагая её выбитой надписью кверху.

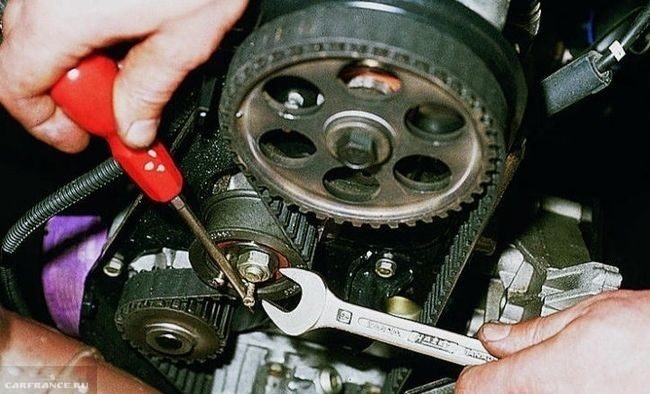

Для натяжения ремня можно использовать отвертку, вставленную между двумя винтами, если нет специального ключа.

Кроме того, при установке ремня газораспределительного механизма, следует проверять его натяжение. Правильное натяжение характеризуется беспрепятственным проворачиванием его пальцами не больше чем на 90 градусов.

Проверяем натяжение ремня.

Ремонт помпы ВАЗ 2110/2112 своими руками

Меняем термостат на 8 клапанной инжекторной ваз-2110 своими руками

Не всегда у водителя есть возможность заменить неисправный насос. В некоторых случаях можно произвести ремонт устройства, восстановив рабочие функции насоса. Если помпа ещё не выработала свой ресурс (50 тысяч километров пробега), то можно отремонтировать её. Однако ремонт помпы нельзя провести без использования специального ремкомплекта. Это набор резиновых прокладок и деталей, которые чаще всего выходят из строя и нуждаются в замене.

По своему составу ремонтные комплекты для насосов могут различаться — в зависимости от того, какие именно запчасти нужно поменять

К тому же к ремонту придётся основательно подготовиться: место для разборки и ремонта насоса должно быть чистым и ровным.

Как разобрать водяной насос

После того как насос будет снят с машины, потребуется его разобрать. Только после разборки и тщательной очистки можно будет производить замену вышедших частей помпы.

Для разборки насоса рекомендуется следовать следующей схемы:

Протереть изделие сухой тканью.
Открутить шкив насоса.
Вытащить упорное кольцо.
Молотком выбить подшипники с вала.
Вытащить сам вал из корпуса.
Отстегнуть крыльчатку.
Если что-то осталось от сальника, то вытащить остатки резинки из корпуса.

Порядок разборки водяного насоса понятен на интуитивном уровне: пока не снимешь шкив, невозможно добраться до вала и крыльчатки

После этого полость самого насоса нужно тщательно очистить от грязи и старых отложений — можно промывать помпу тем же бензином, который обычно заправляется в бак ВАЗ 2110/2112.

Видео: разборка помпы

Замена сальника

Сальником называется прокладка, которая выполнена из резины и металлических вставок. При обычном ремонте помпы смена сальника входит в перечень обязательных процедур, так как по своей структуре прокладка является резиновым изделием, а потому быстро изнашивается.

Замена сальника не представляет никаких сложностей:

С вала снимается старая прокладка.
Место посадки очищается от грязи.
Устанавливается новый сальник.

Резино-металлическое изделие, которое обеспечивает герметичность работы помпы, называется сальником

Смена вала с подшипниками

Чаще всего нужно заменить именно подшипники, которые «разболтались». Но выбивать их с вала — это дело очень утомительное. К тому же требуются гидравлические тиски, которые есть не у каждого водителя. Поэтому проще заменить подшипники вместе с валом.

Опять-таки процедура замены вала не связана с трудностями: на место старого вала вбивается новый.

Выбить старые подшипники с помпы не представляется возможным, поэтому проще заменить вал вместе с ними

Как заменить патрубок на помпе

Иногда из-за нестабильного давления в системе охлаждения могут деформироваться шланги подачи или отвода тосола. Новые патрубки стоят копейки, да и новые металлические хомуты крепления не составит труда купить.

Чтобы произвести замену, необходимо:

Ослабит отвёрткой фиксацию хомута.
Снять хомут.
Отсоединить патрубок от помпы.
Ослабить хомут с обратной стороны патрубка и снять крепление.
Демонтировать патрубок из-под капота.

Хомут при сжатии патрубка может сильно повредить резину, из-за чего могут возникнуть подтекания тосола

Признаки того, что водяной насос неисправен

Можно выделить несколько признаков проблемного функционирования автомобильного насоса:

шумы ГРМ при поездке;
протечка помпы в результате разгерметизации;
повреждение ремня, например, асимметричные трещины, появление отслоений.

Капли жидкости можно найти на узле и на асфальтном покрытии после того, как там постоял автомобиль. Помпу на данную модель придется поменять через каждые 50 000 километров пробега.

Если не заменить помпу, то может произойти обрыв ремня ГРМ или погнуться механизмы клапана, заклинить подвижные части или перегреться двигатель. При приобретении комплектующих следует уточнить:

брендовость изготовителя;
номер;
чистота упаковки;
входят ли в комплект прокладки;
есть ли гарантия качества от завода.

Качественный насос для десятки оснащен помпой, которая монтируется справа на блоке цилиндров.

Смена агрегата на ВАЗ 2110-2112 не требует дополнительного оборудования или познаний, а сама конструкция подразумевает приобретение гаечных и рожковых ключей.

Устранять остатки жидкости придется, приступая к выполнению большинства работ с системой охлаждения, поскольку это помогает стравить давление или риск возникновения травмы.

Если недавно был полностью заменен тосол, то можно слить не всю жидкость, три литра для устранения лишнего давления. После замены старой помпы на новую, необходимо долить жидкость до прежнего уровня.

Процесс замены помпы (водяного насоса)

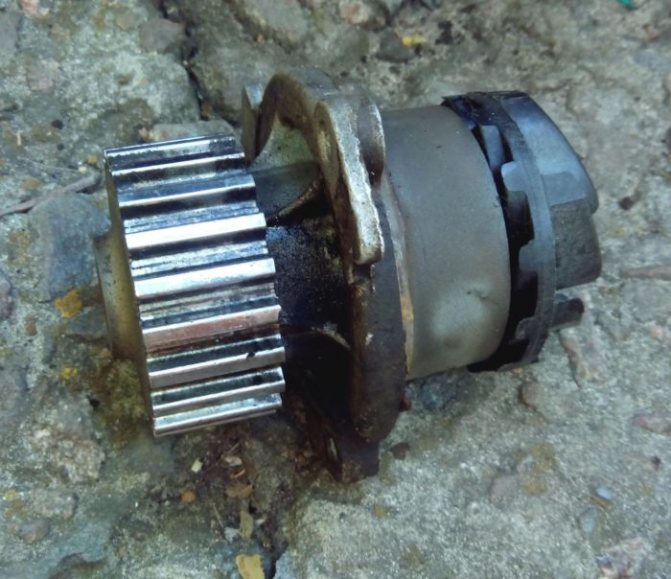

Общий вид водяного насоса производства АвтоВАЗ

Итак, прежде чем приступить непосредственно к замене помпы на 16-клапанном ВАЗ 2112 необходимо собрать некоторый инструментарий. Из инструментов понадобится: ключ на 10 и 17, плоская отвертка, зажимной механизм ГРМ, молоток, ветошь, охлаждающая жидкость 2 литра, емкость для слива ОЖ с системы.

Теперь, когда все имеется, можно приступить непосредственно к процессу. Рассмотрим, подробную инструкцию по замене водяного насоса:

Лучше всего, когда имеется яма или подъемник, что упростит процедуру, но за неимением будем менять непосредственно в гараже.
Проводим демонтаж переднего правого колеса.

Для удобства замены снимаем переднее правое колесо с автомобиля

Откручиваем гайку шкива коленчатого вала, которые в последствии снимется

Фиксация распределительных валов от проворачивания, чтобы не нарушить фазы газораспределения

Открутив ролик ГРМ, ослабим ремень

Демонтируем шкив коленчатого вала

Общая схема разборки ГРМ

Откручиваем болты крепления и демонтируем насос

Причины замены

Теперь, рассмотрим причины возникновения неисправности, а также признаки, по которым можно понять, что узел не пригодный для использования.

Итак, признаки неисправности водяного насоса:

Шум подшипника или «цокот» в районе помпы.
Повышение температуры охлаждающей жидкости (может быть виновен не работающий ДТОЖ, диагностика и его замена).
Подтеки, которые выходят со стороны водяного насоса. Пробой прокладки или износ подшипника.

Теперь, рассмотрим причины выхода из строя помпы:

Износ подшипника или вала водяного насоса , что приводит к плохой циркуляции жидкости или подтекам.
Пробой прокладки вследствие износа.
Износ вала также может стать причиной того, что он будет проворачивать и соответственно не будет достаточной циркуляции, что приведет к большому нагреву.
Износ шкива , что будет видно по износу ремня.

Причины и признаки названы, поэтому любой автомобилист сможет провести диагностику этой системы своими силами.

Выбор, цена и некоторые рекомендации

Итак, к выбору водяного насоса на ВАЗ 2112 стоит относить тщательно, поскольку от этого узла зависит нормальное функционирование системы охлаждения. Так, если вовремя не провести замену помпы, то можно не только закипеть в пути, но и остаться без циркуляции, но еще и получить прогиб и деформацию головки блока цилиндров .

Современный рынок запасных частей имеет достаточно большое количество подделок, особенно это касается запасных частей ходовой и элементов системы охлаждения. Так, при выборе помпы необходимо посмотреть наличие соответствующих документов, голограмм и сертификатов.

Оригинал

2112-1307010 – это оригинальный каталожный номер водяного насоса производства АвтоВАЗ. Эта деталь непосредственно создана для этого автомобиля с 16-клапанным механизмом. Стоимость детали составляет 1500 руб .

Аналоги

Теперь, рассмотрим, аналоги оригинальной детали, которой рекомендовано устанавливать на ВАЗ 2112. Все они получили высшие отзывы потребителей, имеют соответствующие сертификаты, а также идеально становятся по посадочным креплениям.

Наименование производителя	Каталожный номер	Цена в рублях
Weber	WP 2110	1000
Master-sport	622-N-PR-PCS-MS	1100
Fenox	HB1003L1	1200
Dolz	L-125	1300
SCT	SQ 006	1350
Finwhale	WP110	1400
Magneti marelli	WPQ 0580	1500
Starline	VP LA103	1500
Pilenga	WP-P 2112	1600
Coram	WP2112	1700
Kroner	K202012	2000
Ruville	67212	2200
Bugatti	PA 6402	3000

Водяной насос производства Фенокс

Тюнинг

Для повышения производительности двигателя и увеличению ресурса можно устанавливать тюнинговые запасные части. Как показывает практика и опыт, модернизированные запасные части имеют больший ресурс, чем стандартные.

Конечно, стоимость их составляет около 3000 рублей, что в два раза дороже стандартной детали, но при этом они имеют меньший шкив, что позволяет двигателю проводить циркуляцию жидкости быстрее. Это, в свою очередь способствует более качественному охлаждению системы.

Тюнинг версия помпы производства Лузар

Двигатель любого автомобиля, никогда не сможет стабильно работать без оптимального функционирования системы охлаждения. Циркуляцию охлаждающей жидкости внутри двигателя обеспечивает специальный насос или (помпа – прим.), которая расположена в узле привода газораспределительного механизма (ГРМ). Случается, так, что элемент выходит из строя и ему требуется замена. В этой статье мы подробно расскажем об этом.

На видео показан процесс замены помпы на ВАЗ-2112, обычно помпу пеняют вместе с ремнём ГРМ при плановых регламентных работах:

Для чего нужна дополнительная помпа на ВАЗ-2110?

Очень часто владельцы отечественных автомобилей задаются вопросом об установке дополнительного насоса ОЖ. В результате работы двух помп можно значительно поднять эффективность отопителя на холостых оборотах ДВС. И если до этого печка дула при 1000 об/мин только теплым воздухом, то после апгрейда в салон будет идти уже горячий поток. Кроме того, при движении в системе ОЖ насос будет обеспечивать хорошую циркуляцию, чего невозможно было достичь при наличии одной помпы.

Особо актуальна установка дополнительного насоса охлаждающей жидкости для автовладельцев, живущих в северных широтах, где существенно чувствуется нехватка мощности печки при температуре наружного воздуха минус 20-25 градусов Цельсия. И поскольку наши автомобили не способны нормально нагреть салон при такой зиме, установка второй помпы – это единственный действенный способ улучшить ситуацию. Кстати, подобная технология уже давно практикуется на автомобилях БМВ и «Мерседес». Так что с дополнительным насосом ваш железный друг станет на шаг ближе к иномарке.

Итак, мы выяснили, как демонтируется помпа. ВАЗ-2110 и его «собратья» моделей 2111 и 2112 имеют схожую конструкцию системы ОЖ, поэтому данная инструкция актуальна для всех машин данного семейства.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Как определить поломку помпы ВАЗ 2112

Помпа представляет собой устройство с лопастями, центробежного типа. В движение приводится с помощью зубчатого ремня привода газораспределительного механизма, через шкив коленчатого вала. Устройство находится в алюминиевом корпусе, внутри которого осуществляется вращение валика в двухрядном подшипнике, с запасом пластичной смазки на весь период эксплуатации. Винтом стопорится наружное кольцо подшипника. Зубчатый шкив напрессован впереди валика, крыльчатка смонтирована на заднем конце. Торец крыльчатки удерживается упорным кольцом, изготовленным из графитосодержащей композиции. Под ним расположен сальник. Цельная конструкция не позволяет выполнить качественный ремонт узла, поэтому при обнаружении поломки нужна полная замена помпы на ВАЗ 2112.

Факторы, определяющие неисправность насоса ВАЗ 2112

Одним из основных признаков поломки помпы является образование люфта приводного шкива конструкции. В этом случае шкив начинает болтаться, что указывает об износе подшипников и скором выходе из строя насоса.
Изношенные подшипники могут издавать характерный шум, а из-за плохих подшипников натяжным роликом может истираться ремень ГРМ. Выявить подобный дефект можно на ощупь, сняв ремень ГРМ и прокрутив рукой шкив насоса или покачать его с одной стороны в другую, если зазор есть его сразу будет видно. В результате очень скоро ремень может соскочить со шкивов, а это способствует удару поршней о клапана и деформации последних

Спасти ситуацию должен срочный ремонт водяного насоса или его замена.
При обнаружении следов охлаждающей жидкости возле дренажного отверстия, расположенного внизу корпуса насоса, необходимо обратить внимание на сальниковое уплотнение. Дальнейшее использование неисправного элемента нельзя, течь будет усиливаться, что может привести к большим неприятностям, вплоть до заклинивания двигателя от перегрева

В этом случае как можно раньше нужна замена помпы на ВАЗ 21124.

Замена помпы на авто ВАЗ 2112

Порядок замены помпы ВАЗ 2112 включает в себя снятие насоса с двигателя. Для этого:

Ослабляются колесные гайки у правого переднего колеса.
Автомобиль поднимается домкратом, снимается колесо.
Для доступа к шкиву коленвала у брызговика двигателя выворачивается саморез крепления.
Ослабляется фиксация к планке, генератора, выкручивается тонкий большой длины болт, удерживающий натяжитель к ремню генератора, затем за ремень генератор(см.Ремонт генератора: делаем все своими руками) подтягивается почти до упора в двигатель.
У шкива двигателя откручивается болт крепления.

Совет: Чтобы открутить болт нужно застопорить коленчатый вал, иначе он будет проворачиваться вместе с крепежом.

Для выполнения этой операции понадобится посторонняя помощь, для включения четвертой или пятой передачи и нажатия с силой на тормоза. С помощью удлинителя, ключом на «17» выкручивается болт. Итак:

Высвободив от ремня генератор, снимается с коленвала шкив.
Опереть поддон двигателя на деревянную прокладку. При этом штатный домкрат, для страховки, нужно оставить на месте.
Полностью разбирается привод газораспределительного устройства: снимаются передняя крышка кожуха, ролики, ремень, зубчатый шкив на распределительном валу, задняя крышка кожуха.
Откручиваются болты фиксирующие помпу, как показано на фото.

Освобождение помпы от фиксации тремя болтами

Вытащить насос, из-за большой ширины зубчатого шкива устройства, не дает лонжерон. Поэтому с помощью монтировки или лома отодвигается от лонжерона двигатель.

Совет: Для того чтобы не было повреждений элементам необходимо между лонжероном и монтировкой положить небольшую деревяшку.

Извлечение насоса ВАЗ 2112

Установка нового насоса

Удаляется скребком или ножом старая прокладка. Необходимо следить, чтобы не повредилась чугунная поверхность блока.
Устанавливается новая прокладка. Изготовленная из картона, смазывается с двух сторон герметиком, ставится на помпу, затем устанавливается узел на блок.

Совет: При установке новой прокладки лучше, если она будет выполнена из паронита, цена которой немного выше картонной, применять герметик для нее не нужно

Необходимо обратить внимание, чтобы все отверстия совпадали на прокладке и фланце нового насоса

Окончательная сборка выполняется в обратном порядке.

Как правильно выполняется замена помпы ВАЗ 2112 16 клапанов можно посмотреть на видео. Если будет, соблюдается инструкция по эксплуатации автомобиля, своевременно выполняться замена помпы на ВАЗ 2112 16 клапанов, машина будет нормально эксплуатироваться в течение длительного срока.
