Инструкция по замене помпы (водяного насоса) ваз 2107

Завершающий этап замены помпы

Заливаем охлаждающую жидкость в радиатор. Чтобы избежать воздушных пробок, надо открыть кран печку на максимум. Не забываем отсоединить от впускного коллектора шланг подачи антифриза. Поставьте его на место только тогда, когда из этого шланга начнет бежать антифриз.

Залив антифриз до нужного уровня, заведите двигатель и дайте ему прогреться до рабочей температуры. Дав поработать ему некоторое время, заглушите его, после остывания двигателя, доливаем недостающий объем антифриза, если это необходимо. Также проверьте натяжку ремня. После всех этих действий автомобиль готов к эксплуатации.

Предотвращение ДТП при помощи ESP

Одним из частых факторов возникновения дорожно-транспортных происшествий является занос. Такое случается при неблагоприятных погодных условиях и от подобного не застрахован ни один водитель. Даже при условии, что он будет полностью соблюдать все правила дорожного движения. Опасно здесь то, что если сам водитель затормозит его развернет, а в случае продолжения движения он может просто вылететь с дороги. Система, предназначенная для курсовой стабилизации машины во время езды, и будет работать с целью оставить авто на траектории движения.

Меняем насос на классике

Замена помпы ВАЗ 2107 не вызовет никаких сложностей и займёт от силы час-полтора. Никаких особых приспособлений иметь не нужно, достаточно будет стандартного набора ключей. Алгоритм работы простой:

1. Слить антифриз через кран на блоке цилиндров (если не нужно менять его полностью).
2. Снять ремень привода генератора и помпы, для этого ослабить гайку крепления генератора к кронштейну и отодвинуть его максимально назад.
3. Открутить шкив насоса, снять его.
4. Открутить помпу, снять её с блока, очистить ответную плоскость от старого герметика или прокладки.
5. Новая прокладка промазывается герметиком с двух сторон, но перед этим она примеряется по отверстиям, после чего устанавливается на подготовленную очищенную ответную плоскость, устанавливается новая помпа, а сборка производится в обратном порядке.

Так можно быстро и без особых усилий заменить помпу на семёрке, сэкономив как минимум полторы тысячи рублей. Именно столько берут на СТО за эту операцию. Не перегревайте двигатель и добрых всем дорог!

Замена помпы

Прежде чем приступить к замене помпы, необходимо слить охлаждающую жидкость из радиатора и двигателя. Для этого необходимо снять крышку радиатора и последовательно открутить пробку на радиаторе и блоке цилиндров, подставляя емкость для слива антифриза. Когда система охлаждения пуста (или уровень охлаждающей жидкости ниже уровня крепления помпы, можно начинать замену последней. Чтобы это сделать, нужно выполнить следующие операции:

• снять ремень генератора, предварительно ослабив открутив гайку и уменьшив его натяжение;
• ослабить гайку, фиксирующую генератор, и отвести его ближе к брызговику;
• ключом на 13 открутить болты, крепящие шкив помпы, и снять его;
• открутить и демонтировать трубки подачи охлаждающей жидкости;
• открутить помпу и снять ее с блока цилиндров;
• снять герметизирующую прокладку (она подлежит замене при снятии помпы);
• открутить 4 гайки на помпе и разобрать ее;
• установить новый насос помпы с уплотнительными кольцами (их, как и герметизирующую прокладку, нельзя использовать дважды);
• собрать все детали в обратной последовательности.

Резюмируем

При выполнении замены по инструкции выше, работа займет у вас не больше часа. На станции технического обслуживания цена замены помпы ВАЗ 2107 от 600 до 1000 рублей. Ввиду простоты выполнения работы, замену можно сделать своими руками и сэкономленные деньги потратить на другие требующие внимания узлы автомобиля.

Выход со строя помпы ВАЗ 2107, или водяного насоса, может выражаться в двух поломка: образовании течи охлаждающей жидкости и появлении гула или стука. При первой неисправности требуется немедленная замена, так как постепенное вытекание охлаждающей жидкости может привести к перегреву или даже заклиниванию двигателя. Появление гула является первым признаком выхода со строя подшипника, и может, со временем, привести к остановке помпы. Следствием этого, как и в первом случае, может стать перегрев двигателя ВАЗ 2107. Так что замена станет лишь делом времени, и тянуть с ней не стоит.

Для выполнения работы по замене понадобится минимум инструмента:

• Ключ на 8;
• Ключ на 10;
• Ключ на 13;
• Ключ на 17;
• Отвертка;
• Емкость для сбора охлаждающей жидкости.

Из запасных частей и материалов следует запастись новой помпой и охлаждающей жидкостью, так как при выполнении работы потребуется ее доливка или замена. Выбирая новую помпу, рекомендуется покупать родную вазовскую, заводского изготовления. Другие могут оказаться худшего качества, и в результате может оказаться, что деньги и время потрачены абсолютно зря, и в ближайшее время потребуется новая замена.

Собрав все необходимое, можно приступать непосредственно к замене помпы ВАЗ 2107. Процедура абсолютно не сложная, доступна даже начинающему автолюбителю. Пользуясь случаем, можно также заменить охлаждающую жидкость в системе. Для начала необходимо слить охлаждающую жидкость из блока двигателя, или из всей системы, если все же решили ее заменить. Для этого необходимо выкрутить болт в блоке (и в радиаторе, в том случае, если выполняется полная замена), предварительно сняв пробку на радиаторе.

Далее, при помощи ключа на 17 отпускаем гайку натяжения генератора и снимаем приводной ремень со шкива помпы.

Тем же ключом на 17 откручиваем скобу крепления. После этого, придерживая шкив отверткой, откручиваем три болта крепления и снимаем его с вала.

В последнюю очередь, откручиваем четыре болта крепления помпы к блоку цилиндров двигателя.

Теперь ее больше ничего не держит, смело снимаем помпу с двигателя ВАЗ 2107. Перед установкой новой очищаем посадочное место от смазки. Также при установке новой помпы, обязательна замена прокладки, иначе придется повторять всю процедуру заново. Для обеспечения герметичности системы настоятельно рекомендуется прокладку посадить на герметик.

Установка помпы ВАЗ 2107 производится в обратной последовательности. Сложностей в процессе сборки возникнуть не должно

Единственное, на что следует обратить особое внимание, это на натяжку ремня привода генератора. Слишком сильно натянутый ремень может быстро выйти из строя, а недостаточная натяжка может привести к пробуксовке ремня, и как следствие, к пропаданию зарядки или перегреву двигателя

По окончании процедуры, следует залить охлаждающую жидкость. Нужно не забыть открыть кран отопителя, чтобы исключить образование воздушных пробок в системе охлаждения. Залив жидкость до нужного уровня, заведите двигатель и прогрейте его до рабочей температуры. Дав поработать ему некоторое время, заглушите двигатель, и, дав ему остыть, долейте недостающий объем. Также проверьте отсутствие течи на вновь установленной помпе, и натяжку ремня. После этого автомобиль ВАЗ 2107 полностью готов к эксплуатации.

Поломка помпы ВАЗ 2107 может быть выявлена по двум причинам: появлении стука или гула и течи охлаждающей жидкости из водяного насоса (помпы). Гул является первым признаком выхода из строя подшипника, и может привести к заклиниванию помпы. Постепенная течь охлаждающей жидкости может привести к перегреву и даже заклиниванию мотора. В этих двух случаях с заменой тянуть не стоит. Следствием всего этого может стать перегрев двигателя.

Назначение и расположение водяного насоса

Водяной насос (помпа) предназначен для циркуляции антифриза по охлаждающей системе двигателя в принудительном режиме. Таким способом обеспечивается охлаждение самых нагреваемых частей мотора — цилиндров, поршней и камер сгорания. Горячий антифриз поступает в радиатор, где его температура снижается за счёт встречных потоков воздуха.

Без водяного насоса циркуляция охлаждающей жидкости по каналам и патрубкам невозможна. Поэтому при эксплуатации автомобиля с неисправной помпой произойдёт быстрый перегрев и выход из строя двигатель и, как следствие, потребуется дорогостоящий ремонт.

Водяной насос является основным элементом системы охлаждения двигателя

Конструкция водяного насоса довольно проста. На вал, встроенный в корпус с посадочным фланцем, с одной стороны насажена крыльчатка, с другой — ступица для приводного шкива. Вращение вала обеспечивается парой подшипников, а герметичность корпуса — внутренним сальником.

Конструкция водяного насоса классических моделей ВАЗ довольно проста

Некоторые производители дополнительно оснащают помпу тавотницей — штуцером для закачки густой смазки в подшипник.

В классических моделях ВАЗ водяной насос установлен на передней части двигателя и прикручен не напрямую к блоку цилиндров, а к отдельному корпусу.

Вал и крыльчатка помпы приводятся в движение ручьевым ремнём, идущим от шкива коленчатого вала к генератору. Конструкция и принцип действия этого узла одинаковы как для карбюраторных двигателей классических моделей ВАЗ, так и для моторов со впрыском топлива.

Помпа расположена в передней части силового агрегата и вращается ремнем привода генератора

Замена помпы ВАЗ 2107

Прежде чем начинать работу, вам потребуется полностью слить жидкость из системы охлаждения двигателя. Для этого нужно поочередно выкрутить две заглушки – на блоке ДВС и в нижней части радиатора. Вот так просто происходит слив тосола ВАЗ 2107. Дождавшись, когда весь тосол сольется, можно приступать к проведению ремонта. Первым делом снимите ремень генератора, для этого немного выкрутите гайку на кронштейне

Обратите внимание на то, что чаще всего меняется та часть жидкостного насоса ВАЗ 2107, в которой находится крыльчатка

Вторая половина не содержит в себе никаких специфических элементов, поэтому максимум, что с ней может произойти – это разрушение в результате механического воздействия (удара) или коррозии. Итак, чтобы разобрать насос, вам потребуется выкрутить болты крепления шкива к ротору. Затем при помощи ключа на «13» выкручиваете гайки, которыми скреплены две половинки помпы ВАЗ 2107. Плоскую отвертку закладываете между половинками и рассоединяете их.

Дело в том, что рассоединить бывает проблематично, так как при сборке мог применяться силиконовый герметик. Кроме того, сама прокладка со временем может прикипеть к корпусу. Перед установкой нового насоса необходимо тщательно очистить поверхность второй половины, которая установлена на двигателе. Затем установить прокладку (новую, конечно же), можно ее обмазать тонким слоем герметика для надежности. Установите помпу на место, наживите гайки. Затяжку их проведите через 5-10 минут, когда герметик немного подсохнет.

Основные признаки поломки насоса

Но как же определить, нужна ли на ВАЗ 2107 замена помпы? На самом деле, нет ничего проще, всю диагностику можно провести визуально. Первое – не должно быть течи жидкости. Если они присутствуют, то, скорее всего, имеется повреждение прокладки либо сальника. Очень редко поможет затяжка болтовых соединений, которые выкрутились от вибрации. К сожалению, такое тоже порой случается.

Второе – не должно быть люфта вала помпы. Чтобы проверить его, необходимо снять ремень генератора и рукой попробовать повращать ротор. Не должно быть ни заеданий, ни люфтов при осевом смещении. Третье – не должно быть посторонних звуков. Например, при износе подшипника водяного насоса очень часто слышен свист. Но перед тем как проводить замену помпы, удостоверьтесь, что поломка кроется именно в ней, ведь подобный симптом и у генератора. И самое главное – натяжение ремня проводите правильно.

Назначение помпы ВАЗ 2107

Назначение помпы ВАЗ 2107 и ее неисправности

Замена насоса

Ремонт начинается со снятия аккумулятора чтобы не мешал снимать насос. Далее;

• закрываем кран печки чтоб с нее не вытекла ОЖ (меньше сливать и заливать и меньше возможность образования воздушной пробки);
• сливаем охлаждающую жидкость с радиатора и блока цилиндров подставив емкость;
• ослабляем болты шкива;
• ключом на 17 откручиваем гайку на генераторе;
• снимаем ремень;
• откручиваем шкив;
• ключом на 13 откручиваем 4 гайки и снимаем помпу;
• откручиваем натяжник от старого насоса и прикручиваем на новый;
• очищаем посадочное место водяного насоса;
• прокладку смазываем герметиком и устанавливаем;
• ставим помпу на место.

Прикручиваем натяжник генератора

Можно конечно заменить водяной насос полностью вместе с корпусом, но не стоит, это нужно только при неисправности корпуса.

Обратите внимание на крыльчатки этих насосов, крыльчатка от «Пекар» выгодно отличается своей формой. Это значит у нее будет большая производительность и к тому же она металлическая

Заливаем тосол или антифриз, а чтобы правильно это сделать прочитайте статью.

Замена помпы, ремня, охлаждающей жидкости и колеса

…Ездил в страхе еще что помпа может заклинить, но машинка дождалась ремонта, немного теряя ОЖ, но не подвела … (Да я еще год или два назад слышал как зимой хрустят подшипники в помпе, надо было смазать, благо присутсвует заглушка под отвертку для масленки в подшипнике, но я не опытный тазовод и загубил помпу плохим тосолом и отсутсвием смазки…)

Девиз АвтоВАЗа, всегда ранен, никогда не убит!

Залезаю утром под машину…а шо это с колесом то?

Воздух, ты куда ?

А тут вот оно что, сразу все стало ясно, давно я не парковал под подьездом, а вчера ночью впервые за пару лет подьехал на пару часов погрузить вещи, ну вообщем все как раньше, много лет назад, ничего не изменилось, шуруп хороший, новенький. Слава Богу больше я в этом дворе не живу.

Снял грязезащиты…слил родной антифриз(тосол) имеющий вид отработанного масла…

Ой, шото у нас тут все течет, бедный геннадий

А вот оно откуда…

Большая трудность — открутить все то, куда не касалась рука человека последние 10 лет точно.

Открутить гайки — целое приключение…

Изначально решил снять вместе со шкивом, ну неудобно же шкив снимать, но нифига не вышло, пришлось и шкив снимать пользуясь двумя ключами на 13, и потом бить молотком по корпусу что б полу-помпа отделилась от корпуса.

Как думаете, еще походит?..

А вот и извлеченная заводская помпа…

Посадочное место очищено от старой прокладки…

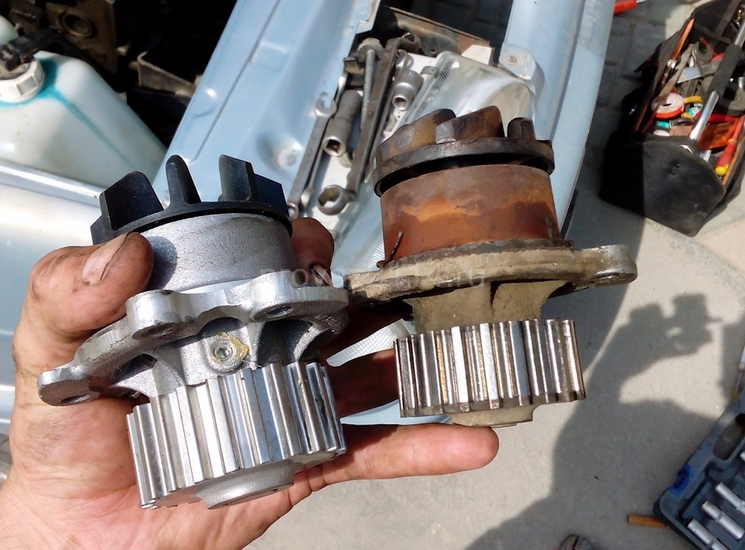

Старая заводская помпа и новая Лузар Турбо (Господи помоги с качеством )

Прикручиваем новую помпу просто на прокладку без герметика (вроде ничо не течет)…

Пора бы наверное и заводской ремень отправить отдохнуть, в багажник, в запас …

Благо новый ремень у меня всегда в багажнике, Старый ремень заметно тоньше, немножко потрескался

Рабочая обстановка

Не вышло у меня натянуть новый ремень, никак не налезал, обратно поставил старый, натянул, и регулировка оказалась уже на пределе, неделю проездил еще на старом, и сегодня интегрировал новый ремень сняв шкив помпы, и установив их одновременно…

Помпа заменена, надо промыть систему, химию боялся использовать что б ничего не потекло… Заливал дистилированную воду, прогревал, остывала, заводил на минуту что б поднялась грязь и сливал.

Промывочная дистилированная вода первой прогонки

Пока машина остывает, можно и сменить колесо…

Три раза за день прогнал воду, с каждым разом намного чище но всеравно сливается с черным оттенком…Принимаю решение поездить неделю на воде… … Проехал неделю и 200 км на воде…

Вода теперь не темная, а желтая…наверное не стоит ездить на воде…

Прогоняю еще раз воду, сливаю, и была не была, заливаю антифриз (тосол), ато дистилировка и топливо на пол-дня прогревов скоро дороже тосола обойдется…

FELIX G12+, посмотрим…

Не забываем закрутить сливные пробки…надо приобрести краны для слива, и перед сливом вкручивать их в блок/радиатор…

И полилась красивая жидкость в недра мотора…

Кстати, про воздушные пробки, в одних руководствах надо снять один из патрубков дросельной заслонки, для выхода воздуха, в других — выкрутить датчик из ГБЦ…Но я этого не делал, просто доливал антифриз (тосол) на работающем двигателе и контролировал нагрев газового редуктора и дросельной заслонки, если теплеют значит пробки нет…

10 литров FELIX g12+, как раз все ушло до дна, надо еще купить на доливку

Как снять помпу с машины

Разумеется, ремонтные работы необходимо будет проводить на насосе, который уже демонтирован с мотора. Порядок снятия помпы:

1. Убедиться, что двигатель остыл.
2. Выкрутить пробку для слива тосола (пробка располагается на блоке мотора). Чтобы слить охлаждающую жидкость полностью, необходимо также выкрутить сливную пробку и из радиатора.
3. Отсоединить топливные магистрали от помпы.
4. Ослабить рейку натяжения ремня генератора, чтобы было удобнее снимать сам ремень.
5. Выкрутить три болта, которыми помпа крепится к шкиву генератора.
6. Снять шкив.
7. Далее открутить гайки, которыми помпа крепится к корпусу двигателя.
8. Вытащить помпу из-под капота.

Необходимо подложить под шланги ветошь, так как при отсоединении магистралей из них неизбежно польётся тосол

Как разобрать помпу

Для того чтобы отремонтировать водяной насос, потребуется сначала разобрать его на составные части. При этом рекомендуется придерживаться следующего регламента работы:

1. Открутить шкив помпы с вала.
2. Вытащить упорное колечко.
3. Выбить подшипник с вала.
4. Вытащить сам вал из корпуса.
5. Отсоединить от корпуса крыльчатку.
6. Вытащить сальник.

Отсоединение крыльчатки производится гаечными ключами, так как она крепится к корпусу болтовыми соединениями

Замена подшипника на ВАЗ-2107

Снять старый и надеть новый подшипник довольно сложно, необходимо уметь пользоваться специальным приспособлением — гидравлическими тисками для работы с валами.

Сами автовладельцы рекомендуют не выбивать старые подшипники и вставлять новые, так как нет гарантии успеха этой процедуры. Проще всего сразу купить вал с подшипниками в сборе и вогнать его в корпус помпы.

При выбивании старого подшипника можно повредить целостность вала, поэтому безопаснее покупать вал уже в сборе

Замена сальника

Сальник — это прокладка, промежуточный элемент. Чаще всего автовладельцам приходится осуществлять замену именно сальника, так как течь тосола образуется в этом месте в первую очередь. Сальник является резиновым изделием и быстро изнашивается.

Маленькое резиновое кольцо с металлической каймой призвано обеспечивать герметичность работы помпы

Как поменять крыльчатку

Крыльчатка изнашивается в процессе длительной эксплуатации. Собственно говоря, лопасти крыльчатки как раз и обеспечивают циркуляцию тосола по всей системе и быстро теряют свою изначальную форму. В связи с этим циркуляция жидкости становится менее интенсивной, двигатель не получает того количества тосола, который необходим для качественного охлаждения.

Крыльчатка фиксируется к корпусу насоса несколькими болтами. Для демонтажа старой крыльчатки достаточно просто открутить болты и снять её. Для фиксации нового изделия рекомендуется использовать новые болты.

Монтаж новой крыльчатки занимает 2 минуты, так как крепится она к корпусу помпы на 4 болтах

Замена шкива

Шкив — это важнейший опорный элемент помпы. Если на нём имеются следы износа, то лучше сразу же произвести замену. При этом процедура выполняется на самом автомобиле:

1. Переднюю часть машины поставить на домкрат (или загнать авто на смотровую яму).
2. Ослабить ремень генератора.
3. Открутить болты, которыми фиксируется шкив к кузову.
4. Открутить болты, которые держат шкив в устройстве корпуса.
5. Вытащить изделие.

Такое изделие невозможно использовать в устройстве автомобиля

Что делает помпа на автомобиле

Насос охлаждения монтируется ближе к фронтальной части блока цилиндров, а крутящий момент передаётся ремнём генератора. Элемент решает функцию постоянной подачи охлаждающей жидкости (ОЖ), что значительно повышает эффект отвода тепла от мотора.

Состоит деталь из корпуса, вала с крыльчаткой, герметичного сальника и подшипников. Как правило, корпус и крыльчатка бывают изготовлены из алюминиевого либо магниевого сплава. Что касается крыльчатки, то она изготавливается из пластмассы.

Если иметь в виду конструктивную схему, то помпа ВАЗ классика состоит из двух половинок: одна не содержит никаких подвижных элементов и бывает постоянно закреплена на блоке цилиндров, другая — включает подвижные части, такие как крыльчатка, подшипники.

Подшипники обеспечивают вращение вала. В корпусе имеются специальные каналы для подвода и отвода жидкости. Крыльчатка вращается, возникает центробежная сила, которая отбрасывает ОЖ к наружным стенкам корпуса. Таким образом, создаётся давление, нагнетающее жидкость в специально предусмотренную трубку, расположенную в БЦ (блок цилиндров). Делая большой круг (циркуляцию), жидкость вновь попадает в насос уже через нижний патрубок.

Конструкция помпы в системе охлаждения двигателя

Из-за такой чёткой последовательности и эффекту циркуляции жидкости, обеспечивается охлаждение самых горячих элементов двигателя.

Как и говорилось выше, деталь на классике имеет некоторые особенности. Из-за того что конструктивно насос состоит из двух частей, многие при замене путают переднюю крышку с полноценным насосом. На самом деле, под названием водяной насос подразумевается весь узел в сборе, включающий также патрубки.

Между крышкой и корпусом помпы установлена бывает герметичная прокладка, защищающая от утечек. В процессе замены её тоже следует обновить.

Тип подшипника

Есть несколько причин нагрева элементов качения подшипника: микропроскальзывание тел качения на дорожках качения, гистерезис тел качения и материалов дорожек из-за контактных механических напряжений, скольжение между сепаратором и элементами качения или боковой поверхностью, движение и завихрения в смазке. Количество теплоты, выделяемое каждым из этих источников, зависит от геометрии подшипника, нагрузки, скорости вращения, свойств смазки: типа, вязкости и количества. При малых нагрузках и высоких скоростях, шариковые подшипники греются меньше, чем роликовые. При малых скоростях и больших нагрузках – наоборот. Хотя подшипник обычно выбирают по соображениям стоимости и ресурса, в некоторых случаях температура тоже может повлиять на выбор.

Диагностика неисправностей

Для водяных насосов классических моделей ВАЗ характерны следующие неполадки:

• износ подшипника и возникающий вслед за ним люфт вала;
• протечка тосола через сальник;
• перекос вала и заклинивание.

Крыльчатка насоса вставляется в отдельный корпус, закреплённый на блоке цилиндров

Практически все неполадки помпы являются следствием выработки подшипников. При малом износе и люфте вала насос функционирует в штатном режиме. При увеличении зазоров в сепараторах подшипников сальник начинает пропускать антифриз, а из места установки помпы при работе двигателя доносятся неестественные шумы — гул или треск. В результате происходит перекос вала. Дальнейший сценарий может развиваться по трём вариантам.

1. Подшипник заклинивает и ремень соскакивает со шкивов. Двигатель продолжает работать, но на приборной панели загорается красная лампа разрядки аккумулятора, а температура ОЖ резко поднимается до максимума.
2. В результате заклинивания подшипника вал разламывается на две части. Как и в первом случае, при работающем двигателе горит лампа разрядки аккумулятора и наблюдается максимальная температура ОЖ.
3. Из-за перекошенного вала вращающаяся крыльчатка проламывает дыру в стенке корпуса помпы, через которую в течение нескольких секунд выходит весь тосол, и двигатель моментально перегревается. В этом случае придётся менять не только помпу, но и корпус, в котором крыльчатка проломила стенку.

В результате износа подшипника и перекоса вал помпы может разломиться

В отличие от переднеприводных моделей ВАЗ, где насос спрятан под крышкой ГРМ, в «классике» он находится на виду. Поэтому избежать неприятных последствий гораздо проще. Требуется лишь периодически выполнять проверку помпы следующим образом.

1. Запустите мотор, откройте капот и прислушайтесь. При наличии подозрительных шумов в передней части двигателя вручную нажмите акселератор и добавьте обороты, чтобы гул стал хорошо слышен.
2. Внимательно осмотрите переднюю часть двигателя на предмет утечки охлаждающей жидкости.
3. Если обнаружились следы вытекающего антифриза, возьмитесь рукой за шкив помпы и покачайте его вдоль оси вала с целью обнаружить люфт.
4. Если при натянутом ремне вы ощутили небольшой люфт или сомневаетесь в результате диагностики, открутите гайку крепления генератора на регулировочной скобе и ослабьте ремень. После этого покачайте шкив насоса ещё раз.

Гайка удерживает ремень в натянутом состоянии

При обнаружении небольшого люфта не стоит сразу приступать к замене водяного насоса. Он ещё «проживёт» 3—5 тыс. км пробега. Однако его состояние придётся постоянно отслеживать и заблаговременно приобрести новый насос.

Если же наблюдается подтекание тосола, заметный люфт вала, а при работе слышен треск, помпу следует немедленно заменить на новую.

Виды насосов охлаждающей системы

Виды насосов системы охлаждения Используемые в современном автомобилестроении насосы охлаждающей жидкости не имеют принципиальных конструктивных отличий. Но они могут разделяться в зависимости от типа привода, назначения и конструкции корпуса. Привод насоса может осуществляться двумя способами:

• Механический — вал помпы соединен при помощи ременной передачи с коленвалом или распредвалом мотора. В этом случае она приводится в движение синхронно с запуском двигателя.
• Электрический — в такой схеме вал насоса приводится в движение дополнительным электродвигателем, работа которого контролируется электронным блоком управления двигателя (ЭБУ).

По назначению помпа автомобильного двигателя может быть:

• Основной. Такой насос выполняет непосредственную перекачку жидкости в системе охлаждения.
• Дополнительной. Устанавливается не на всех автомобилях и может предназначаться для вспомогательного охлаждения в регионах с очень жарким климатом, снижения температуры отработавших газов, охлаждения турбонагнетателя в моторах с турбонаддувом, дополнительного охлаждения двигателя после остановки. В отличие от основного насоса, дополнительный приводится в работу индивидуальным электродвигателем.

Сроки эксплуатации насоса для перекачки охлаждающей жидкости зависят от типа конструкции его корпуса. По этому параметру различают:

• Разборные. Этот тип применяется в старых и отечественных автомобилях. Такая конструкция позволяет выполнить ремонт и промывку помпы.
• Неразборные. В большинстве стран помпа двигателя считается недорогой расходной запчастью, а потому многие производители перешли к изготовлению неразборных насосов. Их необходимо полностью заменять каждые 60 тысяч километров пробега автомобиля. При установке нового насоса обязательно выполняется замена приводного ремня.

Помимо описанных выше конструкций, также существуют отключаемые насосы. Они позволяют отключать поступление охлаждающей жидкости, пока она не прогреется до температуры 30°С. Это позволяет обеспечить более быстрый прогрев двигателя и улучшить показатели расхода топлива.

Снятие жидкостного насоса

Нет необходимости полностью менять насос, достаточно поставить новую крышку, в которой расположена ось и крыльчатка. Чтобы сделать ремонт ВАЗ-2106, вам необходимо выполнить следующие манипуляции:

1. Дайте двигателю остыть до температуры 20-40 градусов.
2. Устанавливаете под сливное отверстие в радиаторе тазик. Избавляетесь от антифриза. Чтобы он лучше вытекал, нужно выкрутить сверху пробку.
3. Затем, установив под двигателем тазик и выкрутив ключом на 13 заглушку в блоке, слейте остатки из рубашки охлаждения. Кран печки при этом обязательно должен быть открытым.
4. Снимите ремень привода генератора и помпы на ВАЗ-2106. Для этого ключом на 17 выкрутите гайку с верхнего крепления генератора, ремень ослабнет.
5. Ключом на 10 выкрутите трубку, идущую от помпы к крану отопителя.
6. Слейте остатки антифриза.
7. Ключом на 13 выкрутите все гайки крепления крышки помпы.
8. Аккуратно снимите помпу.

История

Дополнительный насос охлаждающей жидкости

Однако такой механический привод, благодаря которому помпа ВАЗ 2106, 2107 прокачивает воду, имеет серьезный недостаток. Использование подобного привода приводит к тому, что помпа работает, пока работает двигатель. Если же при его выключении мотор перегрет, то в дальнейшем перегрев может только усилиться.

Во избежание подобного явления используется дополнительный насос, имеющий электрический привод. Благодаря его применению обеспечивается циркуляция тосола после того, как мотор заглушен. Его работа продолжается, пока температура в системе не достигнет определенного значения. В зависимости от конструкции, когда включается дополнительный насос, также может включаться общий вентилятор, имеющий электрический привод.

В процессе эксплуатации автомобиля подобное происходит достаточно часто, особенно в летнее время. Такое дополнительное устройство работает только при выключенном моторе и обеспечивает его защиту от перегрева, что продлевает ему «жизнь».

Неисправности

Как заменить помпу ВАЗ: Видео

Как известно, двигатели внутреннего сгорания просто не могут работать без охлаждения. В некоторых случаях используются системы воздушного охлаждения. В такие системы входит винт или вентилятор, а также направляющие кожухи. Однако такой вид охлаждения мене эффективен и невозможнее к использованию в автомобилях. Легковые автомобили ВАЗ обеспеченны жидкостной системой охлаждения. Для того чтобы система охлаждения работала необходимо поддерживать постоянную циркуляцию тосола из нагревающей зоны (двигатель) в охлаждающую (радиатор), и обратно. Именно эту работу выполняет помпа.

Помпа на ВАЗ 2107, как и на всех моделях классики ВАЗ 2104, 2105, 2106, и других представляет собой не большой механизм, состоящий из части корпуса или так называемая крышка, а также вала с лопастями. По сути, помпа – это водяной насос центробежного типа. Обычно поломки помпы связаны с двумя основными причинами, которые легко распознать даже не опытному автомобилисту.

Первая причина – протекает охлаждающая жидкость

В такой ситуации важно как можно быстрее заменить неисправную деталь (помпу). Даже если тосол протекает очень слабо, всего одна несколько капель в час, не стоит затягивать с ремонтом, так как даже самый маленький потек может быстро превратиться в ручей, через который и вытекает вся жидкость

Если уже дотянули время и помпа сильно протекает, не стоит рисковать, пытаясь доехать до СТО и домой на собственном ходу, потому что можно быстро перегреть двигатель и тогда поломка будет действительно серьезной.

Вторая причина замены – помпа начала характерно гудеть. В нормальном состоянии она должна работать практически бесшумно. Если наблюдаются шумы, значит, вышли из строя подшипники вала.

Цена и устройство помпы на ВАЗ 2107

Ещё одним больным местом водяного насоса так и остаётся сама крыльчатка. Фирменная ВАЗовская помпа выпускалась с чугунной крыльчаткой, а более современные технологии позволили отливать её из композитных материалов. Какая крыльчатка лучше — большой вопрос, поскольку антифриз может применяться совершенно разный и как будет реагировать материал на него не знает никто. Несертифицированные охлаждающие жидкости могут превратить полимерную крыльчатку в ядерный пепел, в то время как с хорошим антифризом она может пройти более 150 тысяч км. Но может быть и совсем наоборот — некачественный чугунный сплав может подвергаться коррозии даже при работе с хорошей жидкостью.

Что потребуется для установки новой помпы на автомобиль

Увы, многие автомобили, независимо от производителя, не выдерживают в суровых российских условиях никакой критики в вопросах теплообеспечения салона. Проще говоря, деятельность печки не оправдывает возложенные на нее надежды, и в машине, при большом уличном минусе, просто холодно. Но, оказывается, все исправимо, причем своими руками. Главное иметь голову на плечах и инструкцию к применению.

Модернизация отопительной системы автомобиля заключается в установке дополнительной электропомпы. Рассмотрим на примере десятой модели Ваза, так как чаще всего владельцы этих автомобилей жалуются на отсутствие достаточного тепла в их машинах, особенно на холостом ходу двигателя. Для проведения операции необходимы:

1. Электропомпа от Газели. Именно данная модель лучше подходит к этой роли дополнительного нагнетателя тепла в салон. Она представляет собой простой центробежный насос, в котором происходит отброс потока жидкости от центра к периферии посредством лопаток.

2. Реле. Лучше всего взять реле стартера или зажигания, где контакты лучше всего разомкнуты.
