Устройство полуосей и инструкция по замене подшипника и сальника задней полуоси на шевроле нива своими руками

Устройство подшипника.

Как и большинство деталей в автомобиле подшипник имеет несколько показателей по которым можно подобрать необходимую деталь:

• номер
• внутренний и внешний размер
• высота

Зная эти параметры можно подобрать элемент для замены, который будет подходить для данного автомобиля и правильно выполнять свои функции.

Номером называется значение в каталоге – 21212403080. В большинстве случаев достаточно этих данных чтобы приобрести в магазине модель подшипника для Нивы Шевроле. Если в наличии нет необходимого элемента, можно найти аналоги, зная технические характеристики:

1. внутренний диаметр 40мм
2. внешний диаметр 80мм
3. высота (имеется ввиду толщина изделия) 23мм

Снятие и установка полуоси Chevrolet Niva

Инструменты:

• Гаечный ключ накидной прямой 17 мм
• Вороток под торцевую насадку 3/4
• Насадка на вороток 19 мм
• Инерционный съемник полуоси

Детали и расходники:

• Полуось
• Уплотнительное кольцо
• Проволока

Примечания:

Полуось в сборе с подшипником заменяют при повышенном, по сравнению с обычным, шуме со стороны задних колес автомобиля, как при движении по прямой, так и на поворотах. При этом, наблюдаются повышенный осевой и радиальный люфты полуоси. Допускается осевой зазор не более 0,7 мм.

Полезный совет:

Правка полуоси и замена ее подшипника трудоемки и требуют специального оборудования. Поэтому рекомендуем при появлении осевого или радиального люфтов полуоси заменять полуось в сборе.

1. Снимите колесо и тормозной барабан, как описано здесь.

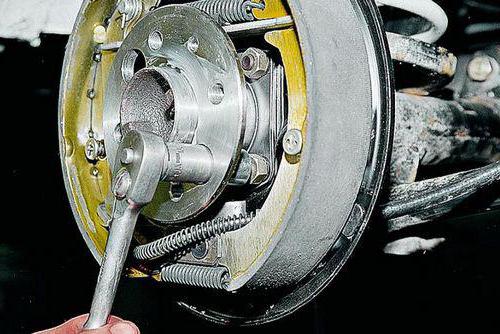

2. Отверните четыре гайки болтов пластины крепления подшипника полуоси.

3. Установите опору и приподнимите задний мост.

4. Снимите кронштейн амортизатора с болтов пластины крепления подшипника полуоси.

5. Снимите полуось при помощи инерционного съемника.

Полезный совет:

При отсутствии съемника установите на полуось колесо и закрепите его тремя гайками, не затягивая их окончательно так, чтобы между колесом и полуосью остался зазор. Прижмите колесо к полуоси и затем резко дерните колесо на себя. В большинстве случаев после нескольких попыток полуось удается снять.

Предупреждение:

Если вы не собираетесь менять сальник, соблюдайте осторожность – не повредите его рабочую кромку. Если сальник повреждён или требует замены, замените сальник, как описано здесь

6. Зафиксируйте тормозной механизм при помощи проволоки.

7. Осмотрите полуось, если она погнута или имеет трещины, замените ее.

8. Оцените состояние шлицевого соединения, если шлицы смяты или сильно изношены, замените полуось.

9. Проверьте состояние уплотнительного кольца, смятое или надорванное кольцо, замените.

10

Устанавливайте полуось и снятые детали в порядке, обратном снятию, обращая особое внимание на правильность расположения уплотнительного кольца

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Регулировка ступичного подшипника Шнивы

На этом процесс замены подшипников ступицы на Нива Шевроле можно считать завершённым. После сборки следует проверить лёгкость вращения колеса .

Для работы понадобится индикатор и динамометрический ключ.

Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

• Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
• Надеть на шпильки накидные ключи и закрепить их гайками.
• Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
• Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
• Если ход превышает 0,15 мм, отрегулировать люфт.

Регулировка выполняется следующим образом:

• Расправить поясок гайки.
• Открутить ее накидным ключом.
• Установить новую гайку и затянуть с усилием 2 кгс*м.

• Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
• Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
• Проверить люфт ступицы.
• Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
• Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

• Потуже затянуть гайку.
• Провернуть колесо на несколько оборотов.
• Проверить люфт.
• При необходимости немного ослабить или подтянуть гайку.
• Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
• Застопорить поясок гайки.

Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.

Для работы понадобится:

• Домкрат, баллонный ключ, зубило, молоток.
• Стандартный комплект отверток и ключей.
• Съемник полуоси.
• Газовая (бензиновая) горелка или муфельная печь.
• Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
• Труба диаметром 40-45 мм, длина которой превышает размер полуоси.

Замена подшипников выполняется следующим образом:

• Установить машину на ровную площадку.
• Поставить противооткатные башмаки или кирпичи под передние колеса.
• Поддомкратить машину.
• Снять колесо.
• Подставить упор под задний мост.
• Открутить крепление тормозного барабана.
• Демонтировать деталь.
• Открутить гайки, удерживающие подшипник.
• Нагрузить задний мост, опустив его на подставку.
• Выдернуть полуось при помощи съемника.
• Подвесить тормозной механизм на проволоку.
• Сбить стопорное кольцо, используя зубило, молоток и болгарку.
• Расколоть обоймы подшипника ударами зубила.
• Удалить ржавчину и грязь с посадочной поверхности.
• Поставить новый подшипник на место.
• Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
• Заменить сальник.

Сборка выполняется в последовательности, обратной разборке. Подшипник не нуждается в регулировке.

Наглядный процесс замены подшипника полуоси Нивы Шевроле

Основные параметры заводских деталей для ремонта

Основные технические показатели узла: диаметр и длина оси, количество и длина шлицевого пояса, вид подшипников и уплотнительных сальников. Данные показатели определяются конструктивными особенностями системы и расчетными тяговыми усилиями при сопоставляемых эксплуатационных режимах на момент проектирования и производства.

Нередко под действием больших нагрузок происходит деформация полуосей, происходит преждевременный износ и заклинивание опорных шариковых подшипников, деформация и усталостный износ уплотнительных сальников с последующей утечкой трансмиссионного масла из моста.

Заводы по производству запасных частей для отечественного автопрома постоянно стремятся к улучшению изготавливаемых узлов и агрегатов ТС. Они регулярно предлагают потребителям более новый, надежный, современный продукт.

Рассмотрим технические параметры приводных элементов заднего моста внедорожника.

Полуось

Основные характеристики:

1. Каталожный номер:21230-2403069-00, 21230240306900, 2123-2403069.
2. Длина:760 мм.
3. Диаметр под сальник: 35 мм
4. Вес: 8,4 кг.
5. Фирма производитель: Автоваз
6. Средние рыночные цены: 6900 рублей.

• полуось производителя «ВолгаАвтоПром», стандартный типоразмер для ВАЗ 2121 Chevrolet Niva, средняя цена 3400 руб.;
• российской фирмы «Avtostandart», средняя цена составляет 3900 руб.

Шариковые подшипники качения

1. Каталожный номер: 2121-2403080. Обзначение — ГПЗ — В76-180508АК2УС9.
2. Производственный индекс: 180508, 62208-2RS
3. Фирма производитель: АВТОВАЗ
4. Средние рыночные цены: 400 рублей;
5. Внутренний диаметр — 40 мм;
6. Диаметр наружный — 80 мм;
7. Ширина — 23 мм;
8. Вес — 440г;
9. Номинальная частота вращения — 5600 об/мин.

NSK, SKF, SNR.

Сальники

1. Каталожный номер: 21100-2301034-00-0 — левый и 21100-2301035-00-0 — правый.
2. Габаритные размеры: 35х57х9 мм.
3. Фирма производитель: АВТОВАЗ.
4. Средние рыночные цены: 45-60 руб.

Существующие альтернативные варианты:

• сальник привода шруса 2110,08 «РТ» универсальный, производитель РЕЗИНОТЕХНИКА;
• уплотнитель привода полуоси ВАЗ-2110-2112, 2123 правый/левый (35х57х9), производитель General Motors.

Стоит отметить также немецкого производителя фирмы Кортеко (Corteco).

Готовые ремкомплекты

На рынке запчастей также можно приобрести уже готовый ремонтный набор для обслуживания задних полуосей ВАЗ-2123.

Ремкомплект полуоси задней ВАЗ 2123 Chevy Niva фирмы ESPRA состоит из подшипника 2121-2403080, уплотнительного сальника 2110-2301034 и запорного кольца 2123-2403084. Средняя цена такого набора составляет 690 — 890 рублей.

Цены, транспондер и способы экономии

Электронное реле: схема и принцип работы

5.7.4 Снятие и установка полуоси

Накручиваешь на шпильку гайку М10, между гайкой и неподвижной станиной заднего моста надеваешь втулку. Вставляешь торчащий конец шпильки со стороны гайки в отверстие, где раньше торчала резьба родного болта.

В итоге один конец шпильки упёрся в тело родного болта, шляпка болта упёрлась в в фланец полуоси. Всего их 4; С помощью съемника снимается полуось.

Если под рукой нет съемника, то можно воспользоваться колесом. Для этого колесо ставят на место, но при этом используют только 3 гайки, которые не затягивают целиком. Между колесом и полуосью должно оставаться пространство. Прижимаем колесо к оси, и резко дергаем на себя. Повторив процедуру несколько раз, вы сможете снять эту деталь моста.

Если вы не планируете менять сальник, то следует полуось извлекать очень аккуратно. Чтобы не испортить его. Механизм тормозов привязывается проволокой, иначе он может повредится; Проверяется состояние уплотнительного кольца; Для снятия подшипника, следует зажать полуось в тисках; Для начала следует выбить стопорное кольцо, которое удерживает на месте подшипник.

Делается это с помощью зубила. Аккуратно сбиваем колечко, стараясь не повредить находящиеся рядом детали; После этого снимается сам подшипник, делается это также с помощью молотка и зубила. После снятия подшипника, следует тщательно осмотреть полуось.

Она не должна быть погнутой, а также не должны иметься трещины и задиры.

Признаки неисправности и износа подшипника задней полуоси Нива Шевроле

Главным признаком неисправности и износа подшипника полуоси являются шум при поездке со стороны колеса, а иногда срежет, стук, вибрация на малой скорости. Какие бывают неисправности у полуоси: Знакомство с устройством моста перед заменой подшипника полуоси Нива Шевроле , , Перед тем как поменять подшипник полуоси на Ниве Шевроле обязательно изучите устройство моста. Ниже изображена подробная деталировка моста с подшипниковым узлом.

Обратите внимание на стопорное запорное кольцо 9 , которое потребуется спрессовать перед снятием подшипника 8. Далее представлена деталировка непосредственно самой полуоси, а так же перечень деталей с заводскими артикулами

Для ремонта вам потребуется: Различия в конструкции подшипниковых узлов только в запорных кольцах. При замене возникает сложность снятия данных шайб, в некоторых ситуациях её просто срезают или сбивают молотком. В любом случае при установке нового подшипника рекомендоваться менять так же стопорное кольцо с сальником.

Установите автомобиль на ровную поверхность, поставьте противооткатные упоры, поднимите колесо домкратом. Стандартный набор инструментов и отвёрток.

Нива Урбан замена подшипника задней полуоси

Муфельная печь или газовая горелка или бензиновая паяльная лампа. Ремкомплект для ремонта полуоси подшипник, стопорное кольцо, сальник полуоси. Новый комплект — сальник, стопорное кольцо и подшипник.

Труба диаметром 40—45 мм и длиной чуть больше полуоси. Инструмент подобран, теперь можно снимать полуось. Делается это в такой последовательности: Устанавливаем машину на ровную поверхность, под передние колеса устанавливаем противооткатные упоры. Срываем крепление колеса, поддомкрачиваем автомобиль, устанавливаем под задний мост подставку.

Снимаем колесо и откручиваем винты крепления тормозного барабана. Выворачиваем болты крепления тормозного барабана к полуоси. Сбиваем тормозной барабан, но не молотком напрямую, а через деревянную проставку, иначе есть опасность повредить тормозной барабан. Сбиваем тормозной барабан, используя деревянный брусок

Если вы не собираетесь менять сальник, соблюдайте осторожность — не повредите его рабочую кромку. Если сальник повреждён или требует замены, замените сальник, как описано здесь

Зафиксируйте тормозной механизм при помощи проволоки. Осмотрите полуось, если она погнута или имеет трещины, замените ее.

Снятие и замена задней фары Ланос — Как отремонтировать ВАЗ

Отзывы о Mitsubishi Carisma: достоинства и недостатки автомобиля— АВТО.РУ

Как снять ступичный подшипник на ниве

Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.

Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник

Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник

Существует несколько стадий износа ступичного подшипника:

• гул во время поворота;
• гул во время обычной езды на загруженном автомобиле;
• гул при езде на пустом автомобиле;
• постоянный гул, нарастающий во время поворотов;
• сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.

Что могло послужить причиной поломки подшипника Нива Шевроле:

• в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
• случается, что различные загрязнения и влажность проникают вглубь подшипника;
• это является причиной поломки в 18% случаев;
• также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.

Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.

Симптомы и выявление изношенного ступичного подшипника

Когда ресурс подшипника ступицы на исходе при езде отчетливо слышен гул, это основной признак. Если прислушаться, можно понять, с какой стороны исходит этот гул. При движении на низких скоростях он не слишком заметён, и его легко можно спутать с шумом от резины, но, с набором скорости гул возрастает, что напоминает полёт в самолёте. Ездить с гудящим подшипником нельзя, ведь в скором времени он может просто разломаться на части, а это предполагает массу других проблем.

Необходимые инструменты для работы

• Домкрат и подпорки. Для замены переднего подшипника нужно поднимать оба колёса, иначе стабилизатор будет мешать, зажимая элементы подвески;
• Ключ для откручивания колёсных гаек;
• Плоская отвёртка. Чтобы снять защитный колпачок;
• Головка на 27;
• Бородок слесарный. Для расправления буртика ступичной гайки;
• Молоток;
• Гаечные ключи на 10, 17, 19 и 22;
• Зубило и деревянная проставка. Чтобы при выбивании не повредить другие детали;
• Тиски;
• Отрезок трубы для запрессовки стопорных колец подшипника.

Процесс замены подшипника

• Ослабляем гайки на колёсе, где планируется замена и поддомкрачиваем оба колеса оси. Снимаем нужное колёсо;
• Демонтируем суппорт и направляющую. Чтобы не повредить тормозной шланг, подвязываем суппорт к верхнему рычагу проволокой;
• Снявши защитный колпачок, головкой на 27 откручиваем гайку подшипников ступицы и вынимаем конусную втулку;
• При помощи зубила, разгибаем стопорную пластину гаек переднего и заднего крепления рычага. Ключом на 19 отворачиваем переднюю и заднюю гайки крепления рычага. После этого снимаем стопорную пластину;
• Когда рычаг освобождён, его нужно отвести от поворотного кулака, освободив тормозной шланг;
• Отсоединяем шаровые опоры (верхнюю и нижнюю) от рычага;
• Теперь можно снять весь поворотный кулак в сборе, вместе с шаровыми опорами и тормозным диском, вынув его со шлицов шруса;
• Отделяем поворотный кулак от ступицы с тормозными диском. Если детали свободно не разъединяются, то зажимам кулак в тиски и выколоткой из мягкого метали или зубилом, через проставку с дерева, выбиваем ступицу с тормозным диском;
• Далее вытягиваем болты крепления рычага и сбиваем при помощи зубила защитное кольцо;
• Ключом на 10 откручиваем болт, который крепит кожух и снимаем сам кожух;
• Зажимаем кулак в тиски и с помощью плоской отвёртки поддеваем и извлекаем сальник ступичного подшипника. За сальником располагается металлическое кольцо, его тоже извлекаем;
• Следующим этапом вынимаем из колодца внутреннее кольцо наружного подшипника в сборе. Далее также вынимаем сальник, металлическое кольцо и кольцо внутреннего подшипника в сборе;
• При помощи бородка и молотка, выбиваем металлические кольца наружного и внутреннего подшипников. На этом демонтаж считается завершенным.

Преимущества от установки ДХО

Монтаж дневных ходовых огней – уникальный способ выполнить требования ПДД, потратив при этом минимальную сумму. К тому же выполнение такой операции принесёт владельцу авто 3 преимущества:

• экономию в расходе топлива от 0,1 л до 100 км (зависит от марки авто). Высокая энегроэффективность во многом обязана модулям с мощностью 14 В;
• повышение различимости и четкости обзора в дневное время даже при ухудшенных погодных условиях. Автомобиль с дневными ходовыми лампами превосходит стандартные фары ближнего и дальнего света. Плюс – лампы не слепят встречных автомобилистов.
• Стильный и современный внешний вид авто. Огни дневного типа подчеркивают презентабельность и стиль, делая акцент на функциональность и современного авто.

Автомобиль с дневными ходовыми огнями обеспечит соответствие с правилами ПДД до 7 лет, поскольку эксплуатация современных дневных устройств варьирует от 5 до 7 лет. А широкий спектр конфигураций установки и автоматика режимов переключения сделают установку прибора – эргономичным решением.

Меняем подшипник полуоси Шевроле Нива

Снимаем полуось, подбираем инструмент, расходники и приспособления

В первую очередь стоит обратить внимание, что во время замены подшипника нужно устанавливать не только его, но и новые сальники полуоси, новые стопорные кольца. Для автомобилей с ABS и без неё стопорные кольца отличаются — на машинах без антиблокировочной системы стопорное кольцо полуоси имеет гладкую поверхность, а в машинах с ABS — стопор со шлицами

Перепутать их невозможно. Собираем инструмент и приспособления:

1. Болгарка.
2. Стандартный набор инструментов и отвёрток.
3. Инерционный съёмник полуоси.

Инерционный съемник полуоси.

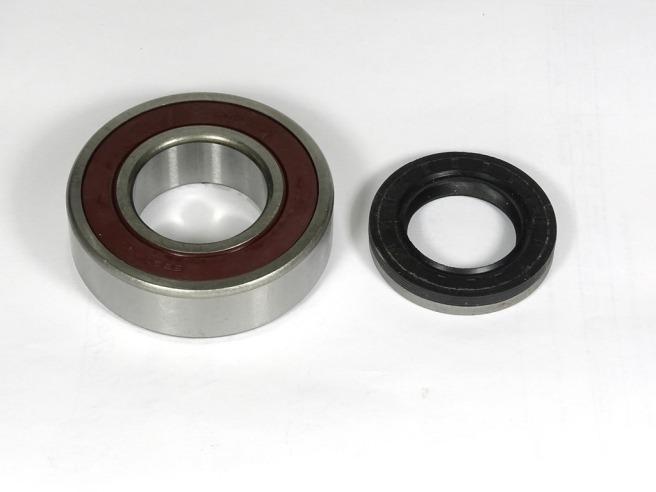

Новый комплект — сальник, стопорное кольцо и подшипник.

Инструмент подобран, теперь можно снимать полуось. Делается это в такой последовательности:

1. Устанавливаем машину на ровную поверхность, под передние колеса устанавливаем противооткатные упоры.
2. Срываем крепление колеса, поддомкрачиваем автомобиль, устанавливаем под задний мост подставку.
3. Снимаем колесо и откручиваем винты крепления тормозного барабана.

Выворачиваем болты крепления тормозного барабана к полуоси.

Сбиваем тормозной барабан, используя деревянный брусок.

Отворачиваем четыре гайки болтов пластины крепления подшипника полуоси.

Снимаем полуось при помощи инерционного съемника.

Доставая полуось, нужно стараться не повредить сальник, если менять его нет желания или необходимости. После этого весь тормозной механизм подвешивается на пружину с помощью проволоки.

Когда меняют подшипники на полуосях Нивы Шевроле

Поскольку наш автомобиль эксплуатируется зачастую в очень сложных условиях, нагрузки на подшипники очень высоки. Кроме нагрузок, подшипник может подвергаться атаке влаги, когда сальник полуоси выходит из строя. Тогда же из картера заднего моста может начать течь масло. В результате подшипник плохо смазывается, а консистентная смазка вымывается со временем.

Прохрусты от заднего колеса свидетельствуют о выходе из строя ступичного подшипника.

Самым ярким симптомом выхода подшипника из строя будет повышенный шум на любых скоростях. В более тяжёлых случаях может наблюдаться как радиальный, так и осевой люфты.

При первых симптомах неисправности подшипника нужно приступать к замене.

Номера и артикулы

К счастью, подшипник полуоси — не самая дефицитная деталь. Он один из самых востребованных из 500-й серии однорядных подшипников и выпускается огромным количеством заводов на территории СНГ, а также во многих странах Европы. Его промышленный индекс — 180508 , индекс его зарубежных аналогов — 62208-2RS . Автозаводской артикул — 2121-2403080 .

Подшипник полуоси — 180508.

Технические параметры подшипника такие:

• диаметр внутренней обоймы — 40 мм;
• диаметр наружной обоймы — 80 мм;
• ширина обоймы — 23 мм;
• масса — 440г;
• подшипник имеет 9 шариков диаметров 12,7 мм;
• номинальная частота вращения — 5600 об/мин.

Лучшие импортные производители — NSK (62208DD), FAG, SKF, SNR. Средняя цена подшипника отечественного производства — 200-250 рублей . Дешевле покупать не стоит, поскольку это будет некачественный Китай или откровенный неликвид. Импортные аналоги могут стоить до 800–1000 рублей . Собственно, по этим параметрам легко подобрать подходящий подшипник для полуоси Шнивы.

Стоимость запчастей

Цена нового подшипника задней полуоси может немного колебаться в зависимости от производителя (но все в пределах разумного). Так, изделие стоит порядка 125 рублей за штуку. Более дорогие – подшипники ГПЗ. Они продаются по 250 рублей. Комплект подшипников от можно купить за 450 рублей. При этом одна штука продается за 300. Что касается сальников полуоси, их можно приобрести за 30-50 рублей. Кстати, все эти изделия взаимозаменяемы на всех классических моделях ВАЗ и на «Москвиче» модели 2141. Это очень большой плюс.

Ниже приведем технические данные по ВАЗовскому подшипнику полуоси:

• Внутренний диаметр – 30 миллиметров.
• Длина – 0,07 метра.
• Высота – 0,02 метра.
• Ширина – 19 миллиметров.
• Внешний диаметр – 72 миллиметра.
• Масса изделия – 340 грамм.

Усиленные модификации

Чем усиленные разборные полуоси разгруженного типа лучше стандартных:

1. Двухрядный подшипник от передней ступицы Приоры, выдерживает гораздо большие нагрузки и более долговечен.
2. Легированная сталь которая прошла специальную термическую обработку применяется при изготовлении вала, за счет этого он имеет больше прочности на скручивание (сталь 35ХГСА и твердость термообработки 55-56). Производители усиленных полуосей способны повышать предел на скручивание за счет более прочных материалов от требуемых стандартных 250 до 350 кг.
3. Исполнение узла на 24 шлица снижает вероятность срыва самой опасной части соединения;
4. Съемная конструкция ступицы;
5. Самоконтрящаяся ступичная гайка;
6. Не требует обязательного усиления заднего моста;
7. Не превышает массу стандартной полуоси;
8. Позволяет использовать колеса большего диаметра;
9. Данная деталь полностью взаимозаменяема со стандартной заводской модификацией.

Установка нового уплотнения

После снятия полуоси металлический щиток, куда крепятся тормозные колодки, останется висеть на медной трубке с жидкостью, поэтому его следует зафиксировать, вставив 2 верхних болта обратно в отверстия. Дальше действуйте по инструкции:

1. Снимите толстую резиновую прокладку с фланца заднего моста.
2. Выдерните старый сальник, поддев отверткой либо пассатижами. Посадочное место очистите и протрите ветошью.
3. Новый уплотнитель слегка смажьте трансмиссионным маслом и вставьте в гнездо заднего моста Нивы как можно ровнее.
4. Используя круглую наставку из трубы, легкими ударами молотка запрессуйте сальник в гнездо. В качестве дополнительной наставки можно использовать старый уплотнитель.

По окончании процедуры необходимо тщательно протереть все детали от масла — тормозной цилиндр, колодки, барабан и металлический щиток. Перед обратной сборкой не помешает проверить подшипник полуоси на предмет изношенности и наличия смазки. Об износе свидетельствует затрудненное вращение, заедание или легкий шум. Обнаружив неисправность, отвезите полуось в ближайший автосервис, выполнить замену подшипника без специального оборудования вам не удастся.

Чтобы проверить смазку внутри подшипника, необходимо поддеть шилом пластик, закрывающий ролики, и удалить ее. Затем добавить внутрь густой смазки типа «Литол» и поставить пластик на место, после чего приступать к сборке.

В конце важно проверить уровень масла в редукторе заднего моста Шевроле Нивы. Проверка производится на полностью собранном автомобиле, стоящем на ровной площадке

Из кожуха редуктора выкручивается пробка заливной горловины, после чего уровень масла определяется визуально или с помощью тонкой деревянной палочки. При недостаче в заливную горловину нужно вставить шланг подходящего диаметра с лейкой на конце, куда заливается смазка. Доливку удобнее выполнять с помощником: вы контролируете уровень, а помощник понемногу доливает масло.

Как поменять подшипник ступицы собственноручно

(как и заднего) Шевроле Нива имеет точно такую же конструкцию, как и у старых машин, а их ремонт и замена выполняются по одной и той же схеме. Первоначально следует заехать на любую автомойку, где вам должны под высоким давлением тщательно помыть всю переднюю подвеску. Для кроссоверов данный совет особенно важен. Замена соответствующих частей переднего колеса (актуально и для заднего) Шевроле Нива потребует обычный набор инструментов, который есть у любого автовладельца, кроме специального приспособления по выпрессовке шарнирных пальцев. Ремонт осуществляется по следующей схеме:

• Перед автомашины поднимается с помощью домкрата;
• Демонтируются соответствующие колеса, колодки тормозов и суппорты;
• Шарнирный палец раскручивается и с помощью специального инструмента осуществляется его выпрессовка;
• Демонтируются болты с шарниров, гайки.
• После этого вы получаете возможность рассмотреть деталь на предмет повреждения и произвести соответствующий ремонт. Вне зависимости от того, планируется ли вы замена подшипников, вам следует поменять сальники.

Внутреннюю обойму вместе с роликами необходимо после извлечения тщательно промыть с помощью керосина. После этого, вы получите возможность визуально оценить повреждение подшипника. Стоит помнить, что замена данных деталей происходит исключительно парами. Существуют некоторые симптомы, которые четко сигнализируют о том, что необходима замена:

• Отсутствует возможность регулировке люфта с помощью гайки (не помогает затяжка);
• Ролики и обоймы сильно поцарапаны;
• Обнаружен перегрев, наблюдается гул.

Если вы пронаблюдали один из этих признаков, вам требуется обзавестись новыми подшипниками для Шевроле Нива. В противном случае смене подлежит лишь смазка и сальник. Выпрессовка происходит с помощью специальных насадок. Не выбрасывайте старую обойму, так как она пригодиться вам для монтажа новой детали. В случае возникновения сложностей, вы всегда можете найти одно из многочисленных видео в интернете, где продемонстрирован данный процесс.

Замена подшипника на снятом валу

Конструкция стопорного кольца не позволяет просто так снять его. Он устанавливается с термонатягом, поэтому повторное использование и разбор без нарушения целостности невозможен:

1. Болгаркой разрезаем старую шайбу, можно вместе с обоймой подшипника. Лучше всего надрезать кольцо, а окончательно удалить при помощи зубила и молотка. Так минимален риск повреждения полуоси.
2. Очищаем посадочное место от остатков смазки, ржавчины и грязи.
3. Полуось устанавливаем вертикально на ровную поверхность. Шарикоподшипник запрессовываем легкими постукиваниями до его соприкосновения с буртиком. Вращение внутренней обоймы относительно оси не допускается.
4. Теперь устанавливаем стопорную шайбу на место. В холодном состоянии она не должна садиться на полуось. Для придания ей пластичности нам потребуется любая горелка или печь. Нагревать нужно до 250 градусов или цвета побежалости (темно-красный). Быстро берем нагретое кольцо плоскогубцами, помещаем на место и энергичными ударами молотка добиваемся совмещением с обоймой подшипника.
5. Даем деталям остыть, проверяем легкость вращения.
6. Устанавливаем сальник на место. Собираем полуось на место в обратной последовательности. Проверяем уровень масла в редукторе.

Совет! На заводе не всегда закладывают смазку в подшипник, поэтому перед запрессовкой проверьте наличие смазки или заложите новую (Литол, другая пластичная смазка).

Заменять подшипник задней полуоси Шевроле Нива по силам автовладельцам с минимальными навыками авторемонта. Эти операции не потребуют специальных инструментов, замену можно производить на подходящей ровной площадке около гаража. Таким образом вы не только сэкономите на услугах сервиса, но и будете уверенным в качестве произведенных работ. Рекомендуется замену подшипника совмещать с прочим работами по обслуживанию заднего моста: ремонт тормозов, подвески, замена текущих сальников.

Замена и регулировка переднего ступичного подшипника нива

Симптомы и последствия Звук вышедшего из строя подшипника передней ступицы 2121 часто практически не отличим от дорожного шума, особенно зимой при движении в шипованной резине по асфальту. Однако по мере износа узла он начинает усиливаться и сопровождает водителя уже непрерывно. Дополнительным звонком служит нагрев колеса в направлении от центра без характерного запаха тормозных колодок.

При первых подозрениях на конкретную неисправность нужно заняться ее поиском, а затем поменять деталь, в противном случае, нарушается не только акустический комфорт, но и возникает вероятность полного разрушения подшипника, появления выработки на ступице с ее последующей заменой и в самой запущенной ситуации – перекос и клин колеса, что позволит запросто «сделать уши» с подачи короткой базы и уникальной настройки подвески нивы 21213 и 21214.

Диагностика

В отсутствие специального стенда выявить проблему можно

Для этого с соблюдением предосторожностей вывесите предположительно неисправное колесо. А затем возьмитесь за крайние точки в горизонтальной и вертикальной плоскостях и проделайте качающие движения

Исправный подшипник не имеет люфта либо он незначителен, требующий замены, наоборот. Кроме того, при повороте слышны звуки перекатывания или треск. Что потом? Необходимо самостоятельно поменять ступичный подшипник, ведь о регулировке уже речи нет.

а

Замена

Для замены переднего ступичного подшипника на ниве необходимо снять суппорта тормозного механизма передней оси. Для чего следует:

• Вывесить и открутить колесо;
• Посредством зубила сбить колпак со ступицы;

• С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;

• Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;

• Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).

Снятие ступицы

Для этого осуществляется демонтаж конусной втулки.

Расконтривание гаек производится аккуратными постукиваниями через зубило.

После чего ключом «19» размерности откручиваются последовательно заднее и переднее фиксаторы рычага к кулаку,

не забывая избавиться от стопорной пластины.

Затем с помощью ключей на «17» и «10», а также плоской отвертки от поворотного кулака убираются шланги тормозного контура.
