Как быстро подключить сабвуфер в машину

Прямое подключение к магнитолы параллельно колонке

Можно подключить пассивный сабвуфер напрямую к магнитоле. Напрямую — это без усилителя. Если свободного звукового канала нет, подключают параллельно к фронтальной колонке или к тыловой.

Делать этого не рекомендуется. Сопротивление динамиков фронтальных (боковых) или тыловых (задних) 4 Ом, а сабвуфера – 4. Параллельное подключение снизит общее сопротивление и составит 2 Ом (параллельное соединение сопротивлений), что создаст большую нагрузку на усилитель магнитолы.

Параллельное подключение к динамику

Дело в том, что работать всё будет, но при увеличении громкости до максимальной, он через некоторое время магнитола просто сгорит. Не все усилители автомагнитол способны работать с нагрузкой в 2 Ом.

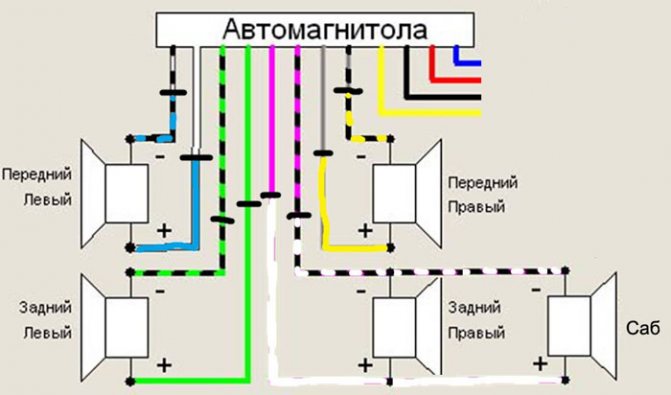

В сети можно встретить вот такую схему (ниже) подключения динамиков и саба к магнитоле. Это неверно. Это схема подключения аудиосистемы (АС) к усилителю с двумя мостовыми выходами каналов. Автомобильные магнитофоны не имеют такие усилители.

Подключение сабвуфера к усилителю с мостовой схемой включения

Главное различие усилителей, собранных по мостовой схеме­, это сдвиг фаз сигнала между каналами на 180°. Сдвиг достигается путём подачи сигнала на инвертирующий вход одного из каналов. Как уже было сказано, усилители магнитол так не делают.

Подключение по этой схеме работать скорее всего будет, но искажения будут значительные. Ну и конечно большая нагрузка на усилитель магнитофона.

Подключаем саб: важные моменты и инструкция

Разберём процесс инсталляции сабвуфера в автомобиль с подключением к штатной магнитоле

Перед началом работ обратите внимание на несколько моментов:

1. Корпус сабвуфера и сам усилитель – габаритные устройства. Надо продумать, где их разместить. Чаще всего для них выделяют место в багажном отделении автомобиля.
2. Если штатное головное устройство не имеет выходов для подключения сабвуфера и отсутствует провод управления, то подумайте о замене магнитолы. Это убережёт от возможного короткого замыкания, упростит подключение сабвуфера и позволит получить качественный звук. Активный низкочастотник требует питания от аккумулятора. Силовой кабель должен быть соответствующей длины и сечения. Продумайте, где его проложить от моторного отсека к багажному отделению. Он должен быть крепко зафиксирован пластмассовыми хомутами.
3. Проверьте наличие линейного выхода для сабвуфера на штатной магнитоле. При отсутствии – выход есть. Сабвуфер подключают к колонкам или AUX-выходу. Такое решение не идеально и влияет на качество воспроизведения звука.
4. Для управления активным сабвуфером необходим провод System Remote Control. Без него усилительный модуль не работает. Если в магнитоле нет такого выхода, то можно подать напрямую постоянные +12 вольт на вход активного сабвуфера. При таком подключении усилитель работает непрерывно и разряжает аккумуляторную батарею.

Как подключить

Перед тем как подключить сабвуфер, следует учесть, к какому виду оборудования относится купленная модель. Они бывают 2 типов:

Пассивный саб представляет собой конструкцию, которая состоит из фанерного или деревянного корпуса и динамической головки низкой частоты (или нескольких). Для работы такого устройства необходимо приобретать дополнительный автоусилитель и подключать его через НЧ фильтр.

Активный саб является уже готовым акустическим блоком. Помимо динамика и фильтра в него включено усиливающее устройство. Схема подключения сабвуферов такого типа проще. Что касается качества звучания, то при прочих равных характеристиках больших различий между активным и пассивным видом не наблюдается.

Для проведения работ потребуются некоторые инструменты:

• предохранитель;
• проводка (это “тюльпаны”, питание и провод к магнитоле и усилителю);
• кусачки и плоскогубцы;
• конденсатор;
• стяжка;
• изолента;
• ключ разводной;
• набор гаечных ключей;
• нож.

Пассивный

На подключение пассивного сабвуфера потребуется 1-3 часа. Количество потраченного времени полностью зависит от опыта и знаний мастера. Особенность схемы работы заключается в том, что в этом случае от саба нужно прокладывать кабель к усилителю. Если прибор будет располагаться в багажнике, питающий провод нужно будет вести через весь салон.

При этом можно разделить всю работу на несколько этапов:

Снятие клеммов с АКБ. Это устранит риск возникновения короткого замыкания.
Поиск технологического отверстия. Оно закрыто заглушкой, однако в некоторых моделях авто технологическое отверстие не предусмотрено. В этом случае его придется сверлить самостоятельно. После прокладывания кабеля отверстие уплотняют герметиком.
Проводка под капотом должна находиться в штатном жгуте. В салоне место прокладывания кабеля нужно предусмотреть заранее. В некоторых местах для этого нужно будет снять накладки порогов и обшивку. При подключении саба необходимо следить за тем, чтобы проводка была проложена без заломов и защемлений. После завершения этого этапа работ всю облицовку устанавливают на место.
Перед тем как правильно подключить аппаратуру, надо провести кабель в отделение багажника можно сквозь отверстие в кузове. При подключении усилителя следует учитывать полярность.
Следующая задача состоит в подключении усилка к магнитоле. Для этого необходимо подготовить кабель питания и “тюльпаны”

Демонтаж магнитолы проводят с помощью ножа, отвертки или подходящих ключей.
При подключении “тюльпанов” нужно обращать внимание на цветовую маркировку разъемов. Можно также задействовать плюсовой провод

В этом случае подключение саба и головного устройства будет происходить одновременно.
Провода и силовой кабель пропускают через салон и к усилителю подключают “тюльпаны”.
В том случае, если питающий провод был подключен к магнитоле, его необходимо подключить и к усилителю. Для этого провод питания магнитолы соединяют с клеммой.
Заключительный этап подключения пассивного саба — его соединение с усилителем.

Активный

Если выбор был сделан в пользу активного саба, то действия будут несколько иные:

1. Для установки потребуются сигнальные и силовые кабели. Силовой провод “+” соединяется с положительным зарядом аккумулятора. Для этого желательно выбирать провода с большим сечением.
2. При подключении активного сабвуфера в машину для минимизации риска перегрузок и короткого замыкания устанавливают предохранитель по цепи питания. Расположить его нужно максимально близко к аккумулятору в моторном отсеке. Это нужно для того, чтобы в случае необходимости к нему был быстрый и свободный доступ.
3. Провод “-” должен соединяться с автомобильным кузовом. Для этого необходимо найти ближайшую точку с удобным расположением. Таким образом, схема подключения активного саба должна иметь соединение “-” проводом между GND устройством и массой кузова.
4. При подключении активного сабвуфера к магнитоле с отдельными разъемами работы будет меньше. В таком случае потребуется только прокладка коаксиального кабеля в экран к соответствующему разъему.

Процесс настройки автомобильного сабвуфера

Вначале следует сказать, что настраивать это устройство обычно начинают ещё на этапе создания деревянного короба под низкочастотный динамик. Уже тогда учитываются размеры салона машины, мощность подключаемого усилителя и направление музыки, которую водитель предпочитает слушать. Затем начинается тонкая настройка фильтров, на которой мы и сосредоточимся.

Фильтр LPF

LPF включается либо на усилителе сабвуфера, либо в магнитоле. Аббревиатура LPF означает low pass filter. Задача фильтра — пропускать на динамик сабвуфера низкие частоты, обрезая частоты высокие.

Фильтр LPF регулируется отвёрткой

• открывается доступ к регулятору LPF (обычно он располагается на задней стенке усилителя);
• с помощью обычной плоской отвёртки этот регулятор поворачивается по часовой стрелке до частоты в 55–60 Гц. Это оптимальная частота среза для большинства автомобильных сабвуферов среднего ценового диапазона (возможно, в дальнейшем её придётся слегка подкорректировать);

Subsonic

Назначение фильтра Subsonic — обрезать инфразвук. Именно он и вырезает паразитные частоты ниже 25–30 Гц, о которых упоминалось выше. Однако этим фильтром оборудован далеко не каждый сабвуфер, о чём следует помнить.

Регулятор фильтра Subsonic есть не на всех усилителях

• регулятор фильтра Subsonic также располагается на задней крышке сабвуферного усилителя;
• плоской отвёрткой этот регулятор поворачивается на величину, которая будет примерно на 5 Гц ниже частоты фазоинверторного порта;

Пример: если фазоинвертор работает на частоте 40 Гц, то Subsonic следует устанавливать на 35 Гц. А штатную частоту фазоинвертора можно узнать в инструкции к сабвуферу.

Настройка уровня Gain

Gain — это уровень входной чувствительности сабвуфера. И его тоже необходимо отрегулировать (на некоторых усилителях этот уровень обозначается словом Level).

Регулятор уровня Gain вращается плоской отвёрткой

• регулятор Gain может располагаться как на задней, так и на передней панели усилителя. Всё зависит от конкретной модели;
• в ручке регулятора имеется прорезь в виде стрелки, в которую вставляется плоская отвёртка (диапазон регулируемых напряжений обычно варьируется от 0.2 до 5 вольт);
• сначала регулятор Gain выставляется на минимум, после чего с магнитолы на сабвуфер начинает подаваться музыкальный сигнал с постепенным увеличением громкости. Подаётся он до тех пор, пока не появятся первые искажения звука;
• как только это произошло, ручка громкости магнитолы поворачивается обратно до появления чистого звука;
• теперь регулятор Gain с помощью отвёртки поворачивается по часовой стрелке до появления первых искажений;
• после их появления регулятор откручивается назад не пару делений до появления качественного звука;

Установка акустической фазы

Если фазировка настроена верно, то сабвуфер будет звучать вместе с фронтальными колонками. Если же сабвуфер, по ощущениям водителя, грохочет где-то в районе багажника, значит, акустическую фазу следует отрегулировать.

• регулятор фазовращателя находится на передней стенке сабвуферного усилителя и обозначается как Acoustic phase;
• он поворачивается вручную по часовой стрелке до тех пор, пока фаза не «развернётся» под нужным углом и сабвуфер не зазвучит как единое целое с фронтальными динамиками;

Настройка стыка сабвуфера и средних частот

Здесь преследуется следующая задача: максимально точно состыковать по частотам сабвуфер и фронтальные колонки. К примеру, если нижние частоты сабвуфера обрезаны до 60 Гц, а «низ» в колонках выставлен на 100 Гц, то в звучании этих устройств могут возникнуть хорошо различимые на слух провалы. Для их устранения потребуется коррекция фильтра LPF, о которой уже упоминалось.

• музыка, богатая низкими частотами, подаётся на колонки и усилитель сабвуфера;
• регулятор фильтра LPF поворачивается отвёрткой вначале на пару делений против часовой стрелки, а если провалы не исчезли — на три деления по часовой стрелке. Обычно этого бывает достаточно для точной стыковки частот колонок и сабвуфера;

Видео: настройка сабвуфера в автомобиле

Итак, для точной настройки сабвуфера автовладельцу придётся больше полагаться на субъективные ощущения, а не на показания приборов. Объяснение этому простое: машины у всех разные, предпочитаемая музыка — тоже разная, да и конструкции сабвуферов могут существенно отличаться

Но даже в таких условиях необходимо уделить самое пристальное внимание настройке фильтров. Потому что без этого сабвуфер не будет звучать в полную силу

Важные моменты

Простое и понятное видео, о том как подключить два усилителя в мост:

Удачных подключений!

Читать еще:

Для повышения качества звучания магнитолы в автомобиле часто проводится установка усилителя. В продаже встречаются различные варианты исполнения подобного устройства, многие проводят мостовое подключение 2 канального усилителя по причине универсальности подобного варианта исполнения. Схема подключения двухканального устройства проста в исполнении, но при проведении работы нужно учитывать ряд рекомендаций, которые будут приведены ниже.

Как подключить два усилителя мостом

Master/Slave

На усилителях, предназначенных для такого соединения, имеются переключатели MASTER/SLAVE. Поэтому при мостовом подключении один из усилков будет ведущим (Master) второй ведомым (Slave), установите переключатели в этом соответствии. Именно к Master подключаются межблочные кабели (тюльпаны) от магнитолы, а от него через моно разъем сигнал передается на Slave (одинарным межблоком). Это делается для того, чтобы все настройки и управление осуществлялось с одного моноблока — с Master, то есть gain, фильтры, subsonic и т.п. будут выставляться только на нем. Не нужно брать Y разветвители, чтобы пытаться воткнуть межблочники еще и в Slave.

Если производителем заявлена работа возможность работы усилителя в мост, но нет переключателей Master / Slave, значит на нем будет сразу два гнезда с названиями, подобными — Bridge Input и Bridge Output. В таком случае, на ведущем усилителе используете гнездо Bridge Output и соединяете его с гнездом Bridge Input ведомого.

Подключение акустических проводов

Здесь будьте внимательны и ничего не перепутайте: минусовые разъемы двух усилителей соединяем между собой; далее плюс (+) Ведущего (Master) подключаем к плюсу сабвуфера, а плюс Ведомого (Slave) к минусу сабвуфера!

Да, к сабу идут два плюсовых провода, не нужно напрягаться — все правильно. Дело в том, что на вход одного усилителя подается прямой сигнал, а для второго сигнал переворачивается на 180 градусов. Поэтому на выходе одного растет положительный потенциал, а на выходе второго такой же но отрицательный. Прирост мощности происходит от того, что усилители или каналы (в случае использования одного уся) работают в пониженном сопротивлении. К примеру, если саб скоммутирован на 4 Ом, то каждый усилитель или канал работает в 2 Ом и т.д.

Ваз 2107: замена датчика холостого хода легко и непринужденно

Программа исследований в Швеции

Рост цен на топливо и глобальное потепление привело к возобновлению интереса к дровам, как к непосредственному топливу. Многие независимые инженеры по всему миру занялись переоборудованием стандартных автомобилей на использование древесного газа в качастве автомобильного топлива. Характерно, что большая часть этих современных газогенераторов разрабатывается в Скандинавии.

Автомобиль, принимавший участие в 1957 году в Швеции в исследовательской программе, по возможности быстрого перехода автомобилей на использование древесного газа.

В 1957 году правительство Швеции создало исследовательскую программу для подготовки к возможности быстрого перехода автомобилей на использование древесного газа, в случае внезапной нехватки нефти. Швеция не имеет запасов нефти, но у нее есть огромные лесные массивы, которые могут использоваться в качестве топлива. Целью этого исследования была разработка улучшенной, стандартизированной установки, которая может быть адаптирована для использования на всех видах транспортных средств. Это исследование поддерживалось производителем автомобилей Volvo. В результате изучения работы автомобилей и тракторов на протяженности 100.000 км пробега, были получены большие теоретические знания и практический опыт.

Chevrolet El Camino 87 года, владелец Юха Сапиля (Juha Sipilä) установил газогенератор в 2007 году

Некоторые финские любители инженеры использовали эти данные для дальнейшего развития технологии, например Юха Сипиля (на изображении слева).

Газогенераторная установка вырабатывающая древесный газ, выглядит как большой подогреватель воды. Эту установку можно разместить на прицепе (хотя это затрудняет парковку автомобиля), в багажнике автомобиля (занимает почти все багажное отделение) или на платформе в передней или задней части автомобиля (наиболее популярный вариант в Европе).

Газогенераторный автомобиль Юха Сипиля

На американских пикапах, генератор помещается в кузове. Во время Второй мировой войны, некоторые автомобили были оснащены встроенным генератором, полностью скрытым от глаз.

Куда подключать провода на усилителе, магнитоле или сабе

С тыльной стороны магнитолы или усилителя есть обычно два отдельных порта – для подключения силовой части и акустики. Там могут быть разной формы разъёмы. Клеммы под болтовое соединение более надёжны в них провода притягиваются болтами с надетыми на них контактными площадками. Их надо периодически подтягивать, чтобы они не расшатались от тряски.

Пример подключения к усилителю. К магнитоле тоже самое

Кабель от аккумулятора садим на клемму, которая подписана +12 В. Минус — на GND или «–». В силовом блоке есть ещё одна клемма – RMT или может быть ещё подписана как REM. Это вход для подключения управляющего кабеля. Он служит для одновременного включения усилителя и магнитолы.

Подключение силовых проводов к активному сабвуферу

Для подключения силовых кабелей на сабвуфере есть аналогичный разъём. На фото слева он внизу. Есть тот же вход, подписанный +12 V. Сюда подключаем кабель от аккумулятора. На гнездо GND – минус от корпуса, а REM – для подключения управления. Как видите, питание на всех активных частях системы (магнитоле, усилителе и сабвуфере) подключается аналогично.

Провода для сабвуфера

Плюсовой силовой провод прокладывается от клеммы аккумулятора и подключается через предохранитель. Минусовой силовой провод вы можете провести от любого металлического болта, который прикручен к кузову авто. Рекомендуемое сечение для плюсового силового провода составляет около шести – восьми квадратных миллиметров. Столь большой диаметр кабеля объясняется высокими показателями потребляемого тока.

Не забудьте о необходимости использования предохранителя, который защитит цепь от перегрузки и короткого замыкания. Устанавливать такой предохранитель нужно под капотом максимально близко к аккумулятору. Второй минусовой силовой провод, который также называется земляным, прикручивается к кузову в любой удобной точке. Как правило, его соединение выполняют непосредственно около установленного сабвуфера. Этот силовой провод подключается к клемме (-)  или же к клемме с маркировкой GND.

Если ваша штатная магнитола имеет отдельные разъемы, необходимые для подключения активного типа сабвуфера, то подобная коммутация выполняется без каких-либо сложностей. От магнитолы необходимо проложить коаксиальный экранированный сигнальный кабель, который имеет соответствующий разъемы для подключения сабвуфера. С одной стороны этот кабель подключается к магнитоле в разъем SubOut, а в сабвуфер  подключается к разъему LFE или LineIn.

В случаях отсутствия соответствующего выхода на магнитоле вам необходимо использовать дополнительный преобразователь, который позволяет трансформировать сигнал. Преобразователь подключается на выход основной акустической системы.

Это и позволит нам получить на выходе преобразователя линейный стандартный сигнал. Впоследствии такой линейный сигнал подается на соответствующие выходы сабвуфера. Подключение выполняется при помощи таких же сигнальных проводов, что и в первом случае при наличии сабвуферного выхода.

Чтобы обеспечить необходимое качество звука сигнальную и кабельную продукцию нужно выбирать от профессиональных производителей. Выбор в специализированных магазинах чрезвычайно широк. Можем порекомендовать вам использовать кабели следующих производителей – Profigold, Kimber Cable, Ost, Monster Cable. А вот чего бы мы вам не рекомендовали делать, так это приобретать дешёвый китайский кабель.

Вполне возможно, стоимость такого кабеля вам покажется привлекательной, однако его качество находится на посредственном уровне, и какой-либо отдачи от установленного сабвуфера вы не получите. Выполняя монтажные работы следует соблюдать следующие правила. Прокладка кабеля ведётся кратчайшим путём. Не следует допускать крутых изгибов кабеля. При прохождении кабеля через металлические элементы следует использовать резиновые втулки, защищающие кабель от перетирания металлом.

Данная инструкция по установке позволит вам выполнить все работы самостоятельно и существенно повысит качество звучания штатной стерео системы в автомобиле.

Подбираем провода самостоятельно

Лучший вариант – собрать комплект самостоятельно, выбирая медные провода с учётом мощности аудиосистемы.

Силовые провода

Самая значимая составляющая. Их неправильный выбор повлияет не только на качество звука, но может вывести из строя все компоненты аудиосистемы.

Итак, зная мощность системы и длину провода, мы определим необходимое сечение. Для выбора сечения воспользуйтесь таблицей, расположенной ниже (расчёт приведён только для медных проводов).

Совет от CarAudioInfo. В магазинах автоакустики много силовых проводов известных брендов. Они хороши всем, кроме цены. В качестве альтернативы можно использовать промышленные провода. Чаще всего в инсталляциях встречаются КГ и ПВ провода. Они не такие гибкие, как брендовые, но стоят на порядок дешевле. Найти их можно в магазинах «Электрика» и «Всё для сварки».

Межблочный «тюльпан» и управляющий провод

Задача межблочного провода – передать начальный сигнал от головного устройства к усилителю. Этот сигнал уязвим к помехам, а автомобиль имеет большое количество электрического оборудования. Если мы установим «тюльпаны», предназначенные для дома, или бюджетные автомобильные, велика вероятность, что при работе сабвуфера возникнут посторонние шумы.

При выборе советуем отдавать предпочтение известным брендам

Обращайте внимание на состав – в бюджетном сегменте не у всех есть медь, производитель указывает это на упаковке. Обратите внимание на сами коннекторы

Лучше выбирать металлические и экранированные провода – это сделает соединение более крепким и защитит сигнал от помех.

Следующее – наличие управляющего провода. Идёт вместе с «тюльпанами»? Отлично! Если же его нет – не проблема, приобретаем любой одножильный провод сечением 0.75-1.5 квадрата, длиной 5 м.

Колба с предохранителем

Предохранитель – это перемычка, которая устанавливается в разрез силового провода, как можно ближе к источнику питания. Его задача – обесточить провод в случае замыкания или большой нагрузки, защитив систему и автомобиль от возгорания.

Для удобства монтажа и защиты от грязи используют колбу, в неё устанавливается предохранитель. Колбы и предохранители для сабвуфера бывают разной формы – AGU, ANL и miniANL.

• AGU – Устаревший формат, но всё ещё часто встречается. Позволяет подключить провод сечением от 8 до 25 мм2. Мы не рекомендуем его использовать, так как слабое соединение колбы и предохранителя приводит к потерям питания.
• miniANL – Пришедший на замену AGU. Не имеет недостатков, используется для проводов сечением от 8 до 25 мм2.
• ANL – Увеличенная версия miniANL. Предназначен для проводов большего сечения – от 25 до 50 мм2.

Вам уже известны сечение силового провода и длина. Следующая задача – подобрать правильный номинал предохранителя. Для этого воспользуйтесь таблицей, приведённой ниже.

Клеммы кольцевые и вилочные

Для плотного крепления провода к аккумулятору и кузову автомобиля используются кольцевые клеммы.  С другой стороны провод подключается к усилителю напрямую или через клеммы «вилочки», в зависимости от его конструкции.

Акустический провод

Последнее, что нам понадобится – акустический провод, по которому будет проходить усиленный сигнал от усилителя к сабвуферу. Процесс выбора зависит от длины провода в основном это 1-2 метра и мощности усилителя. В этом случае можете использовать брендовые акустические провода. Обычно усилитель крепят на спинку сидений или на короб сабвуфера.

Дополнительные компоненты

Если система состоит из двух усилителей, для удобства подключения понадобится дистрибьютор – устройство, которое позволит распределить силовой провод на два или более источника.

Полиэстровый рукав (по-другому – оплётка змеиная кожа). Его задача – дополнительная защита провода от механических повреждений. Кроме того, он добавляет эстетики и в подкапотное пространство, что особенно актуально при использовании промышленных проводов.

Багажник идеальное место для саба

Сабвуфер пассивный в багажнике

Прежде чем перейти к непосредственному подключению саба, хотелось бы остановиться на месте, куда актуальнее всего будет устанавливать данный динамик. Идеальным местом считается багажник, где саб способен воспроизводить частоты до 100 Гц.

Полезно будет знать, что чем ниже воспроизводимая частота, тем больше ослабевает локализация источника звука в пространстве. Другими словами, во время монтажа саба в багажник, появляется уникальная возможность варьировать места установки, добиваясь тем самым отличного качества звучания.

Пассивный сабвуфер от Blaupunkt

Как понять, что машина неисправна?

На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.

После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера. Связь с контроллером осуществляется с помощью колодки диагностики.

Контрольный сигнал CHECK ENGINE на панели приборов ВАЗ 2110

Подключение

Можно ли активный сабвуфер подключить к усилителю

Для этого нужно:

• Подсоединить специальный линейный выход ресивера к линейному входу типа «тюльпан».
• Подключить внутренний усилитель. Отсюда сигналы попадают внутрь саба, где либо смешиваются, либо расходятся на разные усилители.

Можно ли подключить активный сабвуфер к усилителю

• На задних стенках четко видны разъемы и выходы.
• На усилителе низкочастотные эффекты помечены символами SUB Out, LFE, OUT и Line OUT — это терминалы. С их помощью присоединяется сабвуфер непосредственно к ресиверу.
• Если усилитель располагает только 1 разъемом RCA для соединения с сабвуфером, то его подсоединяют спаренным концом Y – образного разветвленного провода, то есть, провод двойным концом подсоединяется к линейным входам прибора. При этом сабвуфер сможет увеличить свою входную чувствительность, но на качество звучания это не повлияет.

Подключение активного сабвуфера к двухканальному усилителю

Подключение к стереоусилителю

Обычно у активных сабвуферов существует два входа. Чтобы подсоединить устройство, необходимо приобрести два провода: широкий и узкий, с помощью которых и будет происходить подключение.Из нескольких вариантов подключения желательно выбрать более подходящий:

Сабвуфер подключают к выходам, к которым подсоединены акустические системы. Данное подключение предполагает параллельное функционирование в низкочастотном диапазоне.

Подключение усилителя и активно сабвуфера

Сабвуфер подсоединяют к выходам ресивера, а акустику — к выходам сабвуфера. Перед этими выходами находятся высокочастотные фильтры, которые избавляют от лишних шумов, хрипов, резонансов и поддерживают качественный звук. При этом увеличивается нагрузка на всю акустическую систему, из-за чего она может сломаться.

Оба варианта являются по своему эффективными, однако водитель должен изучить сначала строение своего авто.

Рекомендации

Схема активного усилителя для сабвуфера

https://youtube.com/watch?v=MjN9X78zdow

Для получения желаемого результата необходимо:

Знать размер салона машины, где будет устанавливаться система;
Нужно выдерживать баланс так, чтобы было определенное соотношение акустической системы и сабвуфера;
Следует подобрать для устройства оптимальный корпус;
Кроме того очень важно в процессе установки сделать так, чтобы кабели не были заметными. Для этого желательно перед установкой снять обивку с пола салона

Кабели пропустить по полу, а сверху – обратно установить обивку.

Схема подключение усилителя и активного сабвуфера

На рынке акустики представлен огромный ассортимент моделей сабвуферов. Предпочтение обычно отдается приборам известных производителей, таких как PIONEER, KENWOOD, PANASONIC.

Схема усилителя сабвуфера активного

Подключение сабвуфера– процесс, который требует особых знаний. Поэтому лучше обратиться в автосервис, где цена данного процесса хоть и является высокой, но они проделают свою работу качественно, а не так, как это бы сделал пользователь своими руками. Стоит учесть, что здесь также дается гарантия, поэтому если в скором времени саб перестанет нормально работать. Они проделают его ремонт совершенно бесплатно. Перед выбором устройства следует посмотреть на его фото. Видео о том, как он работает, также не помешает. Инструкция по эксплуатации также очень нужна.

Как поменять фильтр салона в Mazda 3 2008 — 2011 годов?

Пошаговая инструкция по замене

Способ подогрева жиклеров омывателя без использования электричества

Подбор кабелей и проводов

Это касается и соединения обмоток динамических головок. Как проложить провода к сабвуферу?

Такое сопротивление звуковой индуктивности позволяет получить максимальную выходную мощность, но некоторые автолюбители подключают две обмотки сабвуфера параллельно.

Так как встроенной мощности магнитолы не хватит для правильной работы сабвуфера и нормального баса вы не получите.

Питание усилителя Теперь необходимо обеспечить питание для автоусилителя. Далее нужно подключить сигнальные провода от линейных выходов магнитолы.

Статья по теме: Электрическая лаборатория

Как подключить в 2 ома саб с 1 катушкой на 4 ом?

Его можно найти в автомагазинах

При подключении саба с 2 катушками должно соблюдаться важное правило. В ином случае звук будет недостаточно качественным, а перепады напряжения могут вовсе вывести систему из строя

Подключение катушек Для уменьшения сопротивления в устройстве сабвуферов применяются такие элементы, как катушки. Параллельное слева и последовательное подключение.

Хочу еще добавить, если сопротивление скоммутированых катушек превышает допустимую нагрузку усилителя, это совсем не страшно, просто отдаваемая мощность усилителя будет меньше. Провода следует выбирать медные, многожильные. Две звуковые обмотки позволяют менять сопротивление акустической системы, её мощность и характер звучания. Это касается и соединения обмоток динамических головок. В ином случае звук будет недостаточно качественным, а перепады напряжения могут вовсе вывести систему из строя.

Проведите отрезанную часть провода обратно, оставив запас в 30 см. Подключение к усилителю Схема подключения сабвуфера Если попробовать утрамбовать все вышесказанное в единую схему, то она будет выглядеть следующим образом: аккумулятор, усилитель, магнитола, усилитель, сабвуфер. В таком случае потребуется только прокладка коаксиального кабеля в экран к соответствующему разъему. Первое нужно для увеличения мощности усилителя при общем расчете на низкую нагрузку. При этом есть мнение о том, что активный саб проще и удобнее в эксплуатации, установке и настройках.
Как подключить сабвуфер и усилитель. Быстро и понятно.

Детали сабвуфера

Активный сабвуфер состоит из таких основных деталей:

• В одном корпусе сабвуфер содержит разграничительные фильтры и усилитель.
• Для подачи сигнала существуют специальные выходы.
• Уровень сигнала улучшается благодаря специальному регулятору.
• Выходной сигнал попадается на основные колонки, и благодаря фильтру ослабляет энергию компонующих низких частот.

Как подключить сабвуфер активный к усилителю

• Любые усилители(см.Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер) имеют особый RCA – выход, некоторые – 2 выхода, но обычно используется один выход, ведь второй рассчитан для установки второго сабвуфера.
• RCA – шнуром подсоединяют сабвуфер к находящемуся на ресивере входу RCA.
