Основные причины неисправности ПТФ
Наиболее частые причины того, почему не работают противотуманки ваз 2114, выглядят следующим образом:
- перегорел предохранитель;
- перегорела(и) лампочка(и);
- произошло окисление контактов;
- пропал контакт с «массой»;
- вышла из строя кнопка;
- вышло из строя реле.
Кроме этого, возможны и некоторые другие, более редкие причины, которые мы также рассмотрим ниже.
И так, самая первая, и наиболее распространенная причина — это сгоревший предохранитель.
Каждая из противотуманок имеет свой собственный предохранитель, а именно — F9 и F8 в блоке, каждый из которых рассчитан на предельную силу тока в 7,5 Ампер. В некоторых случаях бывает так, что предохранителей, отвечающих за защиту противотуманных фар, в общем блоке нет.
Так бывает, когда машина куплена с рук, и ПТФ были установлены самостоятельно ее предыдущим хозяином. В таком случае следует осмотреть вход не плату, на которой расположены сами фары. Очень часто при самостоятельном монтаже предохранитель крепят именно в этом месте.
При замене следует использовать предохранитель исключительно на ток в 7,5 А. Предохранитель, рассчитанный на более высокую силу тока, просто не сможет защитить фары от скачка напряжения, а рассчитанный на более низкий — будет часто перегорать.
Если не горят сразу обе противотуманки, значит проблема, скорее всего, не в предохранителе, поскольку выход из строя сразу двух защитных элементов встречается достаточно редко.
Следующей причиной того, почему не горят противотуманки на ваз 2114, может являться обычное перегорание лампочек. Для того, чтобы проверить это, достаточно выкрутить старые лампы и вкрутить вместо них новые.
Еще одной, не менее частой причиной (особенно в условиях климата средней полосы) является окисление контактных разъемов самих фар. Очень часто при этом происходит моргание или прерывистая работа лампочек. Для того, чтобы устранить эту неприятность, достаточно убрать окислы, зачистив контакты фар шкуркой с некрупным зерном или хорошо протерев WD-40, Уайт-Спиритом либо керосином.
Также, часто окисляется и контакт, идущий от минуса АКБ к корпусу (на «массу»). В случае, если такое произошло, место соединения следует хорошо зачистить, как и рассказывалось выше.
Еще одной причиной, по которой противотуманные фары могут не включаться, является выход из строя кнопки, расположенной на передней панели автомашины, и служащей для включения ПТФ. Проверить ее на работоспособность можно двумя способами: подключить новую кнопку (при наличии таковой) и попробовать включить фары либо же прозвонить кнопку мультиметром. В случае, если кнопка оказалась испорченной, следует ее заменить на новую, поскольку она практически не ремонтопригодна.
Выход из строя реле также может быть причиной того, почему не работают задние противотуманки ваз 2114. Проверяется оно точно также, как и кнопка — прозвонкой контактных ножек или заменой реле на новое. Если выяснится, что оно пришло в негодность, его стоит также заменить.
Нередко причиной поломки фар могут являться сами фары. При длительной эксплуатации отражающий слой может разрушаться, выкрашиваться и попадать на электрические элементы, нарушая тем самым их правильную работу. Именно поэтому периодически стоит проверять внутреннее состояние всех фар (не только ПТФ).
Если все вышеперечисленные причины были проверены, и ни одна из них не была выявлена, значит дело в самой проводке. В этом случае следует прозвонить все провода, используемые в цепи подключения противотуманных фар, а также проверить правильность самого подключения.

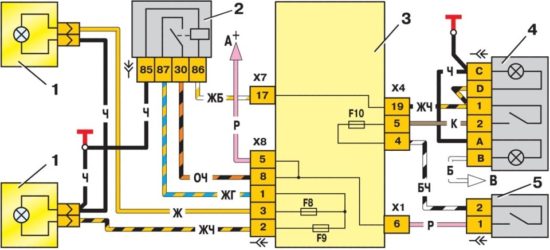

Сделать это можно, воспользовавшись схемой, приведенной в начале
Особое внимание в этом случае следует уделить правильному подключению (к нужным разъемам) кнопки и реле
Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.
Рекомендуем прочитать:
Предохранители ваз 2109, карбюратор, высокая панель
Как подключить туманки на ваз 2107, особенности установки, какие лучше выбрать, схема подключения
Какое масло заливать в двигатель ВАЗ 2115
Лада веста какой бензин 92 или 95. Рекомендации завода производителя
Как заменить сальник привода коробки передач на ваз 2110
Как на ваз 2107 подключить сигнализацию
Замок зажигания ВАЗ 2101. Устройство, схема и описание возможных неисправностей. Видео замены
Как снять стеклоподъемник на ваз 2114, пошаговое описание с фото
Какой цоколь в противотуманных фарах ВАЗ-2114 какие лампочки там стоят
Автомобиль: ВАЗ-2114.Спрашивает: Колесников Николай.Суть вопроса: Какой цоколь в противотуманках ВАЗ-2114, перегорела одна лампа?
Здравствуйте! Я являюсь счастливым обладателем ВАЗ-2114, на котором установлены заводские противотуманные фары. Видел, что многие туда умудряются ксенон воткнуть, но мне не очень хочется заморачиваться, так как там ещё блок розжига необходимо устанавливать, честно, даже не знаю как это технически реализовать.
Перегорела лампа, хочу поставить светодиодные
К тому же одна лампа в ПТФ перегорела. Вот и решил поставить в ПТФ светодиодные лампы. Как думаете нормальный свет будет?
Хотелось чтобы был яркий белый свет, а не такой как от обычных галогенок. Уже бы попробовал, но не знаю какой размер цоколя. Недавно поставил Биксенон на фары, там размер известный — Н4. Народ, подскажите, кто знает, какой цоколь в стандартных противотуманках и как правильно заменить лампы?
Цоколь может быть разный
В зависимости от того, какой тип противотуманных фар установлен у ВАС на автомобиле — может быть и разный цоколь. Всего цоколя может быть два: h4 и h21.
Эксперт по автомобилям Лада с многолетним стажем. Владею автомобилем Лада Гранта, собираю корч на базе «Приоры».
Иногда остаюсь с ночёвкой в гараже. Моя жена к автомобилям ревнует меня больше, чем к женщинам.
Для полной уверенности я рекомендую снять перегоревшую лампу и подобрать аналогичную в авто-магазине.
Если Вы точно знаете, что у Вас установлены оригинальные ПТФ производства «Киржач» — то там цоколь h21. Не оригинальные противотуманные лампы, например, Bosch работают с цоколем h4. Но бывают и h5.
В этой ПТФ цоколь h5
Установка светодиодных ламп в стандартный цоколь
Светодиодные ПТФ в стандартный цоколь
Светодиодные ПТФ в стандартный цоколь
Свет светодиодной ПТФ
Сразу скажем, светодиодные лампы ПТФ светят хуже.
Подключение ПТФ и клавиши управления
Как подключить устройство и кнопку включения? Как мы уже сообщили, в комплекте должна идти схема, в которой можно без проблем разобраться. В первую очередь, необходимо произвести монтаж проводки в блок с предохранителями, находящимися в подкапотном пространстве. Открутите винты фиксации блока и найдите колодки Ш7 и Ш8.
В эти колодки необходимо подключить проводку и реле, которое идет в комплекте, схема следующая:
- Кабель от разъема 87 — это масса, которая подсоединяется к кузову.
- Выход 85 должен идти непосредственно на Ш7.
- К разъему Ш8 подключаются выводы 30 (к 8) и 86 (к 1).
Недалеко от блока необходимо подобрать место, где будет вмонтировано реле. Схема соединения ПТФ не особо сложная — для их включения должна использоваться специальная кнопка, которая монтируется в салоне. Для монтажа этой кнопки на центральной консоли имеется специальное место. Под панелью располагается специальная колодка, которую необходимо подсоединить к клавише, затем панель монтируется обратно.
Чтобы проверить работоспособность оптики, необходимо включить габариты, после чего активируются противотуманки. Когда габаритные огни выключаются, ПТФ также должны автоматически отключиться. Ели после подключения фонари не горят, это может быть обусловлено либо неправильным подключением, либо неработоспособным реле, либо вышедшими из строя лампами.
Как можно установить ПТФ на ВАЗ 2113, 2114, 2115
Установка противотуманных фар на автомобиль может производиться разными способами. Конкретный вариант выбирает владелец авто, опираясь на собственные возможности, предпочтения и пожелания. Основных способов установки ПТФ три:
-
Приобретение бампера с предустановленными противотуманными фарами. Подобные детали в широком разнообразии представлены в тюнинг-ателье, где их можно приобрести и сразу установить. Регулировкой и подключением занимаются специалисты сервиса. Недостаток этого способа — слишком высокая стоимость работ.
-
Покупка бампера с отверстиями под фары. Приобретается модель бампера с отверстиями под «противотуманки» и сам комплект фар. В этом случае производится только установка ПТФ и монтаж бампера.
-
Приобретение комплекта из «противотуманок» и облицовочных элементов. Самый популярный и простой способ — монтаж выполняется легко и быстро, не требует крупных затрат как в финансовом плане, так и в отношении трудозатрат.
Установка
Процесс установки ПТФ можно разделить на три основные этапа:
- Установка фар;
- Подключение к сети;
- Проверка функциональности.
Так что теперь о каждом из этапов мы поговорим отдельно.
Установка фар
Мы будем рассматривать вариант установки ПТФ на стандартный бампер. Следовательно, на нем не предусмотрены отверстия под новую оптику. Их придется выполнить своими руками.
Для работы вам потребуется определенный набор инструментов и материалов:
- Напильник;
- Дрель и сверла;
- Электрический лобзик;
- Рулетка;
- Маркер.
Элементы для подключения
Теперь непосредственно о работе.
- Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
- Удалите всю грязь с бампера.
- Выполните разметку под установку будущей противотуманной оптики.
- Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
- По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
- Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
- Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.
- С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
- Напильником обработайте места среза.
- Внешнюю часть очков в итоге должна плотно войти в отверстие.
- В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
- Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.
Подключение
Вместе с ПТФ должна прилагаться схема подключения устройств. Она не сложная, потому даже новичок сумеет разобраться во всех нюансах соединения компонентов между собой.
Вам необходимо будет врезать проводку от противотумаок в монтажный блок, который располагается в подкапотном пространстве справа от лобового стекла. Для этого достаточно открутить болты с блока, поднять его и отыскать колодки с пометками Ш7 и Ш8.
Данные колодки служат для возможности подключения противотуманных фар, хотя штатно на заводе эти осветительные приборы не устанавливаются. В эти колодки подключается проводка от фар и от реле противотуманок, которое предоставляется в приобретаемом комплекте ПТФ.
Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:
- Выходящий провод от вывода 87 — это масса, потому подключить его нужно к корпусу автомобиля;
- Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключают к разъему номер 17;
- Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключите на разъем 8, а 86 ведите к разъему номер 1;
- Установив фары, протяните через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
- Теперь колодку подключите к монтажному блоку, а блок верните на место;
- Подберите участок возле блока, где будет устанавливаться реле противотуманок.

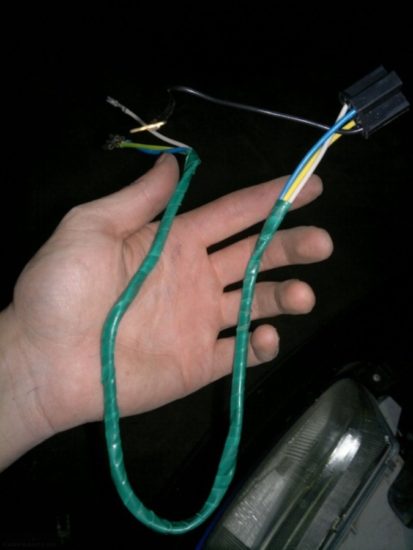

Результат подключения
Кнопка
Вам теперь остается подключить систему управления вашими ПТФ. В комплекте с противотуманками предоставляется соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем посадочном месте.
Кнопка ПТФ
Завод-изготовитель, то есть АвтоВАЗ, предусмотрел это. Потому под панелью вы найдете колодку управления. Панель снимается, находится соответствующая колодка и к ней подключается кнопка. Все, управление готово.
Проверка
Последний этап — это проверка работоспособности ваших ПТФ.
Чтобы проверить эффективность работы устройств освещения, включите габариты на своем ВАЗ 2114, после чего нажмите на кнопку включения противотуманных фар. Когда габариты отключаются, даже при условии нажатой кнопки противотуманок, они все равно должны погаснуть.
Значимость ПТФ переоценить сложно. Они помогают лучше видеть дорогу во время тумана, дождя, снега. Более того, противотуманки призваны улучшать видимость вашего автомобиля для встречного и позади идущего автомобиля. Потому настоятельно рекомендуем установить ПТФ не только впереди, но и сзади.
Источники
Как поставить ПТФ: необходимые материалы и инструменты
Установка противотуманных фар вне зависимости от выбранного способа монтажа требует наличия определённых деталей и инструментов, без которых она невозможна.
Для чего нужны кнопка и реле
Для того чтобы установить на ВАЗ противотуманные фары, необходимо заранее собрать определённые детали или приобрести готовый комплект. Стоимость такого набора редко превышает одну тысячу рублей.
В комплект ПТФ входят:
- провода с колодками и клеммами для конкретной модели ВАЗ. Стандартно их три штуки: один соединяет фары, второй идёт к реле от выключателя и третий — от реле к блоку предохранителей;
Набор проводов с клеммами и колодками для установки ПТФ
Реле противотуманных фар на ВАЗ 2113, 2114, 2115
Кнопка для включения ПТФ на Ладу
Пластиковые стяжки и клипсы, которыми крепятся провода
ПТФ на ВАЗ 2115
Какие ПТФ предпочесть? Сами фары выбираются водителем на свой вкус, но главное при выборе — не ошибиться с мощностью, дабы не перегружать генератор и электропроводку автомобиля. Фары с ксеноном лучше не приобретать: генератор имеет определённый запас мощности, но при этом не рассчитан на слишком высокие нагрузки. Обычных лампочек будет вполне достаточно.
Что потребуется для установки
Для правильного монтажа птф ваз 2114 потребуется собрать определенный набор компонентов, без которого установка противотуманок не только нежелательна, но и вредна для автомобиля.
Выглядит он следующим образом:
- провода с клеммами (всего потребуется 3 провода: от общего блока к реле, от реле — к выключателю, а также соединительный между двумя фарами);
- крепежные колодки;
- стяжные хомутики;
- реле птф;
- кнопка;
- собственно противотуманные фары.

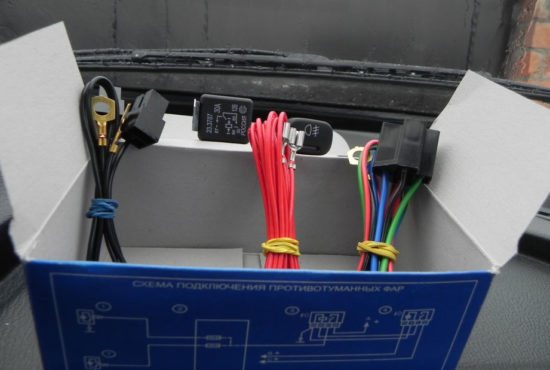

Монтажный набор птф ваз 2114
Кроме этого, для того, чтобы установить птф на бампер автомашины, потребуется подготовить нехитрый набор инструментов, а именно:
- электрический лобзик;
- напильник;
- электродрель;
- рулетку;
- маркер.
Также, в ходе установки понадобится несколько крепежных болтов для фиксации фар на пластике бампера.
Установка
Процесс установки ПТФ можно разделить на три основные этапа:
- Установка фар;
- Подключение к сети;
- Проверка функциональности.
Так что теперь о каждом из этапов мы поговорим отдельно.
Установка фар
Мы будем рассматривать вариант установки ПТФ на стандартный бампер. Следовательно, на нем не предусмотрены отверстия под новую оптику. Их придется выполнить своими руками.
Для работы вам потребуется определенный набор инструментов и материалов:
- Напильник;
- Дрель и сверла;
- Электрический лобзик;
- Рулетка;
- Маркер.
Элементы для подключения
Теперь непосредственно о работе.
- Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
- Удалите всю грязь с бампера.
- Выполните разметку под установку будущей противотуманной оптики.
- Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
- По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
- Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
- Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.
- С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
- Напильником обработайте места среза.
- Внешнюю часть очков в итоге должна плотно войти в отверстие.
- В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
- Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.
Подключение
Вместе с ПТФ должна прилагаться схема подключения устройств. Она не сложная, потому даже новичок сумеет разобраться во всех нюансах соединения компонентов между собой.
Вам необходимо будет врезать проводку от противотумаок в монтажный блок, который располагается в подкапотном пространстве справа от лобового стекла. Для этого достаточно открутить болты с блока, поднять его и отыскать колодки с пометками Ш7 и Ш8.
Данные колодки служат для возможности подключения противотуманных фар, хотя штатно на заводе эти осветительные приборы не устанавливаются. В эти колодки подключается проводка от фар и от реле противотуманок, которое предоставляется в приобретаемом комплекте ПТФ.
Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:
- Выходящий провод от вывода 87 — это масса, потому подключить его нужно к корпусу автомобиля;
- Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключают к разъему номер 17;
- Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключите на разъем 8, а 86 ведите к разъему номер 1;
- Установив фары, протяните через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
- Теперь колодку подключите к монтажному блоку, а блок верните на место;
- Подберите участок возле блока, где будет устанавливаться реле противотуманок.
Результат подключения
Кнопка
Вам теперь остается подключить систему управления вашими ПТФ. В комплекте с противотуманками предоставляется соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем посадочном месте.
Кнопка ПТФ
Завод-изготовитель, то есть АвтоВАЗ, предусмотрел это. Потому под панелью вы найдете колодку управления. Панель снимается, находится соответствующая колодка и к ней подключается кнопка. Все, управление готово.
Проверка
Последний этап — это проверка работоспособности ваших ПТФ.
Чтобы проверить эффективность работы устройств освещения, включите габариты на своем ВАЗ 2114, после чего нажмите на кнопку включения противотуманных фар. Когда габариты отключаются, даже при условии нажатой кнопки противотуманок, они все равно должны погаснуть.
Значимость ПТФ переоценить сложно. Они помогают лучше видеть дорогу во время тумана, дождя, снега. Более того, противотуманки призваны улучшать видимость вашего автомобиля для встречного и позади идущего автомобиля. Потому настоятельно рекомендуем установить ПТФ не только впереди, но и сзади.
Выбор корпуса и основные критерии при подборе ПТФ ВАЗ
При выборе ПТФ ВАЗ 2114 или для любого другого автомобиля важно учитывать, какая лампа будет стоять в туманках, для чего устанавливаются противотуманные фонари и т.д. Как правило, сами такие фары могут быть в пластиковом, алюминиевом или магниевом корпусе. Вполне очевидно, что алюминий и магний надежнее и прочнее, но и стоят они дороже. Еще противотуманные фары могут иметь пластиковый или стеклянный рассеиватель света. Изделия из пластика устойчивы к повреждениям, однако быстро желтеют и мутнеют, светопропускная способность снижается
В результате уже через пару лет качество освещения дороги ухудшается
Изделия из пластика устойчивы к повреждениям, однако быстро желтеют и мутнеют, светопропускная способность снижается. В результате уже через пару лет качество освещения дороги ухудшается
Еще противотуманные фары могут иметь пластиковый или стеклянный рассеиватель света. Изделия из пластика устойчивы к повреждениям, однако быстро желтеют и мутнеют, светопропускная способность снижается. В результате уже через пару лет качество освещения дороги ухудшается.
ПТФ со стеклянными рассеивателями служат дольше, однако часто стекло трескается от перепада температур (особенно при установке диодных ламп) или в результате механических повреждений. Так или иначе, желательно подбирать модели, где рассеиватель можно заменить отдельно, не меняя всего корпуса.
Еще отметим, если машина эксплуатируется активно или в тяжелых условиях (например, езда по трассе с высокой скоростью или езда по плохим дорогам), при выборе лучше остановиться на моделях ПТФ, которые можно закрыть специальными заглушками противотуманок из пластика для защиты от камней и т.д.
Теперь перейдем к выбору. Чтобы решить, какие противотуманки поставить на ваз 2114, прежде всего, следует подобрать надежный корпус. Как известно, состояние дорог в РФ и на территории СНГ плохое, так что ПТФ из устойчивого к повреждениям и перепадам температур материала будут лучшим решением. Если есть защитные заглушки, это будет дополнительным плюсом. Также в комплекте должны быть крепления хорошего качества, провода, а также реле.
Сами туманки должны давать максимально широкое пятно света, распределять свет равномерно, с минимумом потерь на преломление и рассеивание светового потока. Также должна быть реализована возможность регулировки и настройки светового пятна (как по вертикали, так и горизонтальная), чтобы не слепить водителей встречных автомобилей. Еще в случае перегорания лампы доступ для замены должен быть простым. Это позволяет быстро поменять ламу своими руками.
Также отметим, что выбирая ПТФ 2114 или 2115, а также для других авто, важно учитывать их мощность. Дело в том, что слишком мощные туманки могут создавать большую нагрузку на генератор и проводку. Как правило, вполне достаточно ламп мощностью 55 Вт
Как правило, вполне достаточно ламп мощностью 55 Вт
Если ПТФ линзованные (противотуманки с линзой), отдельное нужно обращать внимание на качество линзы, надежность ее фиксации и т.д.
Напоследок отметим, что также при выборе ПТФ важно, чтобы такие фары имели приемлемые аэродинамические показатели, хорошо вписывались в общий экстерьер автомобиля. Как показывает практика, в качестве ПТФ на ВАЗ 2114 автолюбители ставят отечественные туманки ВАЗ или Автосвет. В списке импортных решений можно выделить Bosch или Hella, а также разные китайские ПТФ
Также часто на ВАЗ 2114 или 2115 ставят штатные ПТФ с Самары, Нивы, Приоры и т.д
В списке импортных решений можно выделить Bosch или Hella, а также разные китайские ПТФ. Также часто на ВАЗ 2114 или 2115 ставят штатные ПТФ с Самары, Нивы, Приоры и т.д
Как показывает практика, в качестве ПТФ на ВАЗ 2114 автолюбители ставят отечественные туманки ВАЗ или Автосвет. В списке импортных решений можно выделить Bosch или Hella, а также разные китайские ПТФ. Также часто на ВАЗ 2114 или 2115 ставят штатные ПТФ с Самары, Нивы, Приоры и т.д.
На деле, качественным бюджетным вариантом считаются продукты Автосвет
Однако важно помнить, что часто встречаются неоригинальные подделки. Если говорить о дорогих фарах, тогда Hella является признанным лидером, но цена на ПТФ Hella достаточно высокая
Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115
Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.
Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку
Материалы для монтажа
Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:
- фары с лампочками;
- комплект проводов;
- электромагнитное реле;
- кнопка включения ПТФ;
- стяжки и клипсы для фиксации проводов;
- схема подключения ПТФ ВАЗ 2113, 2114, 2115.
В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка
Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.
Пошаговая установка и подключение ПТФ
Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:
- Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.
Клавишу включения ПТФ располагают, как правило, вместо одной из заглушек, расположенных на торпеде
Реле закрепляют возле монтажного блока, для чего необходимо открутить две гайки крепления
К монтажному блоку прокладывают жгут проводов с четырьмя контактами, который идёт в комплекте
Схема включения противотуманных фар: 1 — противотуманные фары; 2 — реле включения противотуманных фар; 3 — монтажный блок; 4 — выключатель противотуманных фар с контрольной лампой включения (слева) и лампой подсветки (справа); 5 — переключатель наружного освещения (фрагмент); А — к источникам питания; В — к регулятору освещения приборов
Крепление «массы» выполняют к фарам головного света, плюсовые провода подводят ко 2 и 3 контакту колодки №8
Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.
Видео: установка ПТФ на ВАЗ 2114
После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.
