Инструкция по подключению китайской магнитолы

Подключаем к рулю магнитолу

Практически все автомобили, имеющие мультируль имеют установленную штатную магнитолу. Но может возникнуть такая ситуация, что появляется желание заменить музыкальную установку на более совершенную. В таком случае нужно быть готовым к тому факту, что расположенные на руле кнопки управлять новой системой не будут. Потребуется провести некоторую работу для устранения этой проблемы. Несмотря на кажущуюся простоту предстоящих работ, подключение нештатной магнитолы может занять несколько часов. Успех и скорость работ будет зависеть от навыков работы с электроникой, в противном случае лучше всего обратиться к мастеру. Если же вы все-таки решите испытать свои силы и подключить магнитолу к мультирулю самостоятельно, то следуя нашим инструкциям, вы добьетесь поставленной цели.

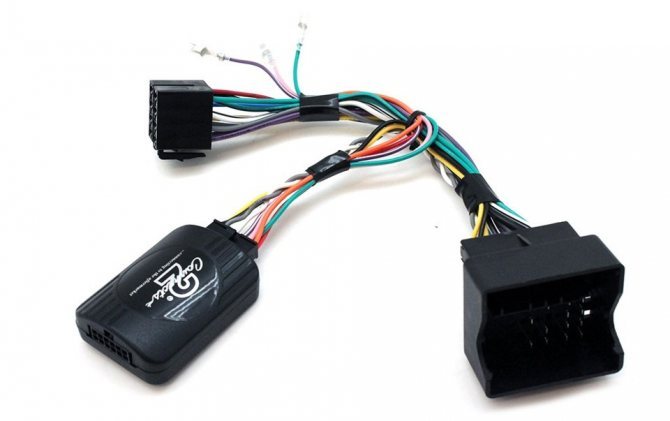

Подбор адаптера

Адаптер необходим для корректного подсоединения нештатной магнитолы к мультирулю. Производители предлагают довольно разнообразный выбор данных устройств. Это могут быть модели, подходящие только к конкретному автомобилю или универсальные, которые можно подключить практически на любое авто.

Среди универсальных моделей наибольшей популярностью пользуется адаптер с возможностью программирования – под маркой ACV. Эти устройства выглядят как модуль небольших размеров с проводами разных цветов. Эти провода выведены наружу, что облегчает процесс соединения с проводами на колодке магнитолы. Подходят данные адаптеры ко всем магнитолам, независимо от марки, имеющим пульт дистанционного подключения и процесс программирования будет происходить непосредственно с пульта. Адаптер ACV SWI-1 позволяет сохранить все функции кнопок расположенных на руле и даже расширяет их возможности, а именно позволяет запрограммировать две функции на одну и ту же кнопку. Это достигается кратковременным или длительным нажатием.

Установка

После соединения всех проводов начинается непосредственный процесс программирования.

Некоторые умельцы решаются подключить магнитолу к рулю, не имея на нем кнопок. Перед ними встает естественный вопрос – как сделать мультируль своими руками. Это вполне возможно для тех, кто плотно «дружит» с электроникой. Всем же остальным можно дать совет – просто приобретите уже готовый многофункциональный руль, этим вы убережете себя от лишних трат времени, да и средств.

Подключение камеры заднего хода авто к ноутбуку

Китайские проигрыватели для легковых автомобилей

Следует отметить, что весь производственный цикл по сборке такого вида оборудования происходит в полном соответствии с требованиями компаний-правообладательниц брендов, что гарантирует высокое качество заявленной торговой маркой.

Существует ряд автомагнитол, которые позиционируются как родные, китайские товары. Но при ближайшем рассмотрении, это зачастую оказываются все те же Кенвуды, Пролоджи и так далее, в слегка видоизмененной форме. Кстати, весьма хорошего качества. По той причине, что китайские разработчики не утруждают себя техническим изменениями приборов, ограничиваясь, как мы уже сказали, изменением дизайна.

Третьим вариантом китайских проигрывателей можно назвать гаджеты непонятной марки и производства. От таких магнитол следует держаться подальше, так как, кроме неприятностей и потраченных впустую денег (несмотря на низкую цену), они вам ничего не принесут.

Резюмируя наше вступление, скажем. Большая часть присутствующего на современном рынке звуковоспроизводящего оборудования по своей природе является китайским, но разработанным и сертифицированным по общемировым стандартам известными компаниями. Соответственно процесс установки, подключения и эксплуатации этих гаджетов, а также дополнительно подключаемого оборудования единообразен (по моделям). И ничем не отличается от техники европейской (американской, японской) сборки (есть ли она вообще?).

Особенности рулевого управления

При установке новой музыкальной системы подавать сигналы на неё при помощи руля будет невозможно. Это происходит потому, что нештатный прибор не воспринимает сигналы управления. Для решения проблемы необходимо установить специальный контроллер-преобразователь входящего сигнала.

Виды контроллеров:

• резисторные (работают по принципу замера сопротивления. Подходят для большинства современных авто);
• CAN-модуль (работают по принципу преобразования цифрового сигнала. Используются преимущественно на европейских машинах).

Выбор типа контроллера зависит от марки вашего авто Прежде чем начать подключение новой системы, изучите особенности авто и точно определите, какой контроллер нужен.

Лучше обратиться в сервисный центр. Но если лишних денег нет или просто хочется испытать собственные силы, попробуйте подключиться самостоятельно. Детально остановимся на порядке выполнения операции.

Независимо от того, какой тип контроллера выбрали — принцип подключения у всех устройств примерно одинаковый. Для того чтобы всё работало, нужно подсоединить четыре провода (на некоторых моделях — только три). Как правило, для маркировки проводов применяются стандартные цвета — красный, чёрный, синий и зелёный. Дополнительно используется цифровое обозначение (в конкретном случае это 6, 7, 15 и 16). Цвета проводов могут быть и другие. Цифровая маркировка не меняется, поэтому ориентируйтесь прежде всего на этот показатель.

Порядок подключения:

• разбираем панель, извлекаем устройство;
• от главной колодки рулевого управления выбираем четыре провода указанной выше маркировки;
• кабель красного цвета («АСС», подающий питание на адаптер при повороте ключа зажигания) подключаем к проводу «7» колодки;
• кабель чёрного цвета («Масса») подключаем к проводу «15»;
• кабель синего цвета (сигнальный провод кнопок руля) подсоединяем к проводу «6»;
• кабель зелёного цвета («Вход 2») подключаем к проводу «16». Этот пункт актуален для автомобилей марок Ниссан (Nissan) и Тойота (Toyota);
• программируем рулевое управление.

Ошибки при подключении

Типичные нарушения в работе кнопок мультируля происходят по следующим причинам:

• Неправильная распиновка соединений – подключить согласно схеме.
• Нарушен контакт на каком-либо разъёме, либо произошёл обрыв провода: если визуально обрыв не найти, то нужно «прозвонить» участки проводов мультиметром в режиме омметра, проверить соединения на клеммах.
• Одна из функций кнопки не работает – активация прошла не полностью: сбросить настройки мультируля, отключив адаптер, и перепрограммировать систему вновь.
• Самопроизвольный отказ работы – короткое замыкание (сгорел предохранитель): заменить предохранитель в блоке, проверить разъёмы на наличие влаги, загрязнений, осмотреть крепление провода «на массу».

При инсталляции следует учитывать штатные разъёмы конкретной магнитолы – схемы подключения могут отличаться: в таких случаях следует придерживаться технического описания мультимедийного устройства.

Подключение автомобильной магнитолы своими руками

Даже сегодня в автомобиле топовой комплектации можно увидеть скучное головное устройство с минимальным набором функций.

Вполне логично, что многие автовладельцы сразу после покупки новой машины меняют заводскую магнитолу на продвинутые информационно-развлекательные системы, работающие на базе популярной операционной системы Android.

С установкой таких 2-din систем вопросов обычно не возникает, поскольку они четко помещаются в штатное посадочное место и подключаются по стандартной схеме, однако с настройкой элементов управления справляются далеко не все.

Данная статья призвана помочь разобраться с обозначением кнопок андроид-магнитолы и их корректной настройкой для удобного использования.

Пошаговая инструкция

1. Подключить магнитолу и проверить её работоспособность в ручном режиме.
2. Колодку жгута мультируля подсоединить по схеме:

• вывод адаптера «SТRG SWА» – синий провод
• вывод адаптера «STRG SWB» – зелёный провод
• чёрный провод «STRG GND» – закрепить «на массу» (к любой металлической части кузова автомобиля)

1. Адаптер-программатор подсоединить к магнитоле через второй ICO-переходник.

• Как только клемма «минус» на АКБ будет закреплена, на адаптер поступает питание – индикатор светодиода должен мигнуть один раз.
• На мультируле кнопку увеличения громкости зафиксировать в максимальном положении и удерживать до включения индикатора светодиода.
• На ДУ также прибавить громкость и дождаться пока светодиод погаснет – устройства синхронизировались.
• Все сервисные кнопки активируем по тому же принципу: вначале на рулевом колесе, потом аналогичные на ДУ магнитолы.

KEY2 к проводу WHITE (белый)

Это стандартная процедура, проделываемая всегда при подключении всех 2 или 1 DIN китайских магнитол. Но загвоздка в том, что цвет проводов, к которым нужно подключать KEY1 и KEY2 могут быть не коричневый с белым, а какого угодно цвета, в зависимости от производителя и модели вашего автомобиля. На Mazda, например, эти провода как раз таки коричневого и белого цвета, а вот если у вас авто другого производителея, судьба вам такого подарка может и не оставить. Кроме того, вам обязательно понадобится схема распиновки разъема магнитолы в вашей машине, которая наверняка найдется у нас на сайте, поищите и найдете. В общем, основной задачей для вас, станет поиск на схеме распиновки проводочки, отвечающие за кнопки на рулевом колесе.

Расположение контактов на штекере, отвечающих за управление магнитолой кнопками с руля (прим. Mazda 3)

Китайские Андроид магнитолы, в своем большинстве (да и не только китайские, современные нештатные, в том числе) рассчитаны работу с резистивными откликом кнопочек, так что, если у вас кнопки подключаются через CAN шину, то и магнитола изначальнов вам понадобится с возможностью управления через кнопки на руле, подключаемые через CAN модуль. Поэтому, перед покупкой магнитлы узнайте, как именно у вас реализовано управление магнитолой с руля. Такой случай (управление через CAN) мы рассмотрим в выложенных ниже видоинструкциях подключения.

После успешного соединения проводов кнопки будут запитаны от магнитолы и готовы к использованию, останется только лишь запрограмировать их на магнитоле. Процесс этот вовсе не сложный и не долгий, в прочем, посмотрите, как это делают ребята на роликах о подключении кнопок руля к магнитоле. Смотрим:

Видеоролики подключения магнитолы к кнопкам на руле в различных марках автомобилей

Подключение кнопок к магнитоле на Mazda 3

Подключение кнопок к магнитоле на Mazda CX-7 (Подключение кнопок к магнитоле через CAN — модуль)

Подключение кнопок к магнитоле на Mitsubishi L200 (магнитола Alpine)

Подключение кнопок к магнитоле на Hyundai Solaris (Solaris, Kia Rio и аналогичных автомобилях)

Подключение кнопок к магнитоле на Kia Sorento

Подключение кнопок к магнитоле на Hyundai Elantra

Установка и подключение кнопок к магнитоле на Lada (Kalina, Priora, Granta и аналогичные машины)

Подключение кнопок к магнитоле на Toyota (магнитола Pioneer)

Установка и подключение нештатных кнопок к магнитоле и рулю

Иногда бывает, что с правильным подключением штатных кнопок к китайской андроид магнитоле возникает просто непосильная морока и у пользователей просто опускаются руки (особенно часто это бывает, если кнопки подключаются через CAN модуль). А может быть, что этих штатных кнопок на руле в принципе нет. В таких случаях целесообразным решением проблемы может стать подключение нештатных кнопок к рулю. Они беспроводные, к магнитоле подключаются через блютуз-ретраснлятор, который к самой магнитоле подключается крайне и крайне просто. Смотрим видео:

Установка и подключение кнопок на любую марку автомобиля (установка нештатных кнопок на руль)

Установка и подключение нештатных кнопок 1 DIN магнитоле

Для чего нужен мультируль

Кнопки управления на спицах руля обеспечивают водителю лучший контроль за дорогой – для переключения режимов во время движения не нужно отвлекаться на сенсорный дисплей мультимедийного устройства или стандартные клавиши других девайсов. При этом обе руки находятся постоянно на рулевом колесе, что играет немаловажную роль для безопасности. В автомобилях с автоматической трансмиссией на мультируль можно также вывести включение передач. Функциональные кнопки располагаются на правой и левой спицах – для подачи любой команды достаточно задействовать большой палец.

Пример схемы расположения и назначения кнопок на левой спице мультируля

1. Ручной режим АКПП – понижающая передача.
2. Прибавление громкости.
3. Поиск радиостанции назад.
4. Уменьшение громкости.
5. Смартфон (громкая связь).
6. Поиск радиостанции вперёд.
7. Подключение микрофона, управление динамиками аудиосистемы.

Пример схемы расположения и назначения кнопок на правой спице мультируля

1. Ручной режим АКПП – повышающая передача.
2. Включение меню головного устройства (магнитолы, бортового компьютера).
3. Выбор пунктов в меню.
4. Закрытие меню.
5. Выключение головного устройства.
6. Выбор раздела в меню.
7. Выход/назад.

Самостоятельное подключение мультируля

Что нужно для подключения мультируля к нештатной магнитоле

Тюнинг рулевого колеса предполагает установку готовых наборов сервисных кнопок для определённой марки автомобиля – в этом случае подключение функций выполнить просто: к каждому комплекту прилагается адаптер, который совместим с основным электрооборудованием. Нестандартные решения требуют специального устройства с программатором и соблюдения «распиновки» разъёмов.

Адаптер

Адаптер типа ACV SWI-1 универсальный, способный программировать функции мультируля и совмещать любую нештатную магнитолу по стандартной схеме. Для инсталляции его в цепь управления потребуется ещё один ICO-переходник.

Что может находится на руле

На наших дорогах можно встретить транспортные средства различного класса, естественно, что и электронная начинка таких автомобилей будет существенно различная. В зависимости от класса будут отличаться и многофункциональные рули. Так, например, в недорогом авто на «баранку» в лучшем случае вынесут управление аудиосистемой, да и то только функцию включения или выключения. Регулировку звука и другие настройки, скорее всего, придётся производить как обычно.

Если машина будет классом несколько повыше, то и на рулевое колесо скорее всего будут вынесены еще и управление регулировки климат системы, управление бортовым компьютером и круиз-контролем.

В еще более продвинутых вариантах можно встретить возможность управления с руля мобильным телефоном. Эта функция получила название «hands free» или «свободные руки». Сегодня многие смартфоны имеют возможность получить доступ к автомобильным аудиосистемам и через управление смартфоном с руля можно управлять и мультимедийной системой.

Кроме перечисленных функций, кнопки мультируля могут управлять:

Всеми этими возможностями обычно обладают многофункциональные рули в автомобилях с очень дорогой комплектацией, большинства престижных марок.

Универсальное решение для подключения ВСЕХ кнопок руля(мультируль) к Pioneer

Была у меня штатная магнитола, и 8 кнопок на руле(включая хандзфришные), да сплыла.

Купил Pioneer AVH x5800BT, да пригорюнился. Кнопки-то не пашут совсем. Поставил я интернеты на уши, нашлись варианты:

• acv swi-x1 (и аналоги Incar итп)- программируемый от ИК-пульта ДУ адаптер, хорошее решение, но нет возможности назначить все кнопки хандзфри, ибо просто их нет на пульте.
• КРУ omega — насторожило, что производитель сказал, что надо обязательно при заказе уточнять что нужна версия под кнопки хандзфри. Непонимаю зачем две прошивки держать. Плюс долго ждать пересылки.
• Хаки перепайкой резисторов, например тут. Для тех у кого три провода идет с руля, перепайка позволяет задействовать все кнопки. У меня всё по двум проводам (Pajero 4), не катит.

Инструкция

Подключение и установка рулевого пульта управления магнитолой могут осуществляться в домашних условиях. Вначале необходимо отключить аккумуляторную батарею. Затем снимается штатное рулевое колесо и головное устройство. Дальнейший порядок действий зависит от способа установки и подключения.

Как установить

Чтобы установить пульт управления магнитолой на руль, потребуется снять с него накладки и кнопку звукового сигнала. На их место устанавливаются и закрепляются универсальные кнопки с адаптером. Если для подключения используется жгут, то он закрепляется на рулевом колесе и его колонке хомутами. Подрулевой переключатель можно установить на кожухе рядом с замком зажигания и рычагом включения стеклоочистителя. Все провода прокладываются под приборной панелью, а магнитола устанавливается на свое место.

Как подключить

Если подключение пульта для магнитолы на руль осуществляется через миниджек, то следует вставить вилку в гнездо для дистанционного управления. Питание на модуль мультируля подается с голубого с белой полосой провода автомагнитолы. Чтобы подключить кнопки на руле к головному устройству по CAN-шине, следует вставить вилку в соответствующий разъем. Затем включается автомагнитола и зажигание, чтобы активировать связь двух устройств.

Также подключение может осуществляться через разъем ISO, поскольку некоторые производители предусматривают в таком коннекторе незадействованные контакты, к которым подсоединяется адаптер для автомобильной магнитолы с пультом на руль. После подключения устройства управления следует проверить его на работоспособность.

Как пользоваться

Если переключатель подрулевого управления магнитолой или мультируль настроены, то клавиши на них должны выполнять те же функции, что и на передней панели. В противном случае потребуется выполнить обучение кнопок на руле. В большинстве случаев это делается с помощью универсального пульта ДУ, входящего в комплект автомагнитолы. Для перехода в режим обучения отвечающий за эту функцию провод адаптера соединяется с массой или плюсовым полюсом. После этого должен загореться соответствующий светодиод. Если есть зуммер, то он издаст подтверждающий сигнал.

Затем следует нажать и удерживать несколько секунд кнопку управления магнитолой на руле, для которой надо назначить функцию, например увеличение громкости. Загорится индикатор режима присвоения. После этого следует нажать аналогичную клавишу на ручном пульте управления головным устройством. Светодиод, информирующий о назначении, должен погаснуть. Зуммер подаст сигнал другого тона.

Таким же образом программируются остальные кнопки на мультируле. После завершения настройки следует обесточить клемму, отвечающую за этот режим, чтобы начать пользоваться рулевым устройством управления. Стоит учитывать, что процесс подключения для работы с китайскими магнитолами может отличаться.

Нюансы подключения

Думаю, ни у кого не возникнет проблем или сложностей с тем, чтобы снять штатную магнитолу. Есть руководство по эксплуатации и ряд роликов в сети, по которым можно пошагово выполнить работу.

Нет смысла описывать процедуру снятия и установки, поскольку для каждой машины предусмотрены свои нюансы демонтажа. Но чаще всего 2 din ставят:

• в Гранту;
• Форд Фокус;
• Ладу Калина 2;
• Киа Рио;
• ВАЗ 2110;
• Ладу Ларгус;
• Ладу Приора;
• Рено Логан;
• Рено Сандеро;
• ВАЗ 21099;
• ВАЗ 2114;
• Ниссан Альмера и пр.

Если у вас стоит обычная магнитола, на ее место можно с легкостью поставить более функциональную и богатую на мультимедийные возможности аппаратуру типоразмера 2 din.

В инструкции, прилагаемой к вашей китайской магнитоле, есть четкая и подробная инструкция по эксплуатации.

Чтобы облегчить пользователю подключение, также со стороны задней панели устройства обычно имеется маркировка узлов и требуемых соединений.

Практика показывает, что основные трудности при установке 2 дин возникают утех, кто впервые занимается подобными мероприятиями. Причем сложнее всего правильно соединить именно электропроводку, найти нужные разъемы и объединить новую магнитолу с уже имеющимися контактами. Но если знать распиновку и понимать, куда примерно что вставляется, разобраться с подключением будет не сложно. И основным элементом в этом вопросе выступает разъем под названием ISO.

Именно он является главным действующим лицом в вопросе установки на автомобиль китайской двудиновой магнитолы.

Разъем ISO и распиновка

Как именно вы будете фиксировать новую магнитолу в салоне, непосредственно зависит от конструктивных особенностей вашего авто. Но все машины в этом вопросе схожи тем, что для подключения 2 din требуется разъем ISO.

Речь идет о штекерных коробках в количестве 2 штук (А и В). В некоторых автомобилях коробки объединены, но все равно разделяются на 2 секции. При этом каждая секция имеет по 8 контактов. Первая коробка или секция служит в качестве штекера силового подключения оборудования (нашей китайской магнитолы), а вторая коробка или секция В используется для автомобильной акустики.

Начнем с первой секции. В ней имеется 8 контактов. Распиновка здесь следующая:

• 1 контакт не используется;
• 2 контакт не задействован;
• 3 как и предыдущие;
• 4 кабель желтого цвета является силовым и идет на АКБ (аккумулятор);
• 5 контакт в виде синего провода выводит на усилители и внешнюю антенну;
• 6 контакт это кабель оранжевого цвета, отвечающий за подсветку;
• 7 контакт красный и идет на зажигание;
• 8 контакт окрашен в черный цвет и это у нас масса.

Как видите, все довольно просто и понятно

Важно лишь иметь под рукой инструкцию и схему с распиновкой

В следующей колодке или секции В нет ничего сложного, как и в случае с А.

• 1 и 2 контакты в виде фиолетового и фиолетово-черного цвета идут на плюс и минус на правой задней колонке;
• Контакты 3 и 4 серые и серо-черные. Это соответственно плюс и минус на переднем правом динамике;
• Контакты 5 и 6 выполнены в белом и бело-черном цвете. Здесь мы говорим о подключении переднего левого на плюс и минус;
• Контакты с маркировкой 7 и 8 выполнены в зеленом и зелено-черном цвете проводов. Отвечают за плюс и минус на заднем левом динамике.

Когда вы будете выполнять подключение, очень внимательно следите за тем, чтобы ни в коем случае не перепутать контактные группы проводки. В противном случае вы рискуете не только качеством звучания, но и целостностью всей автомагнитолы. А порой даже всего электрооборудования в вашем автомобиле.

Спасибо всем, кто с нами! Подписывайтесь, задавайте вопросы, оставляйте комментарии и зовите к нам своих друзей!

34,33

5 1 голос

Рейтинг статьи

Пошаговая инструкция

1. Подключить магнитолу и проверить её работоспособность в ручном режиме.
2. Колодку жгута мультируля подсоединить по схеме:

• вывод адаптера «SТRG SWА» – синий провод
• вывод адаптера «STRG SWB» – зелёный провод
• чёрный провод «STRG GND» – закрепить «на массу» (к любой металлической части кузова автомобиля)

1. Адаптер-программатор подсоединить к магнитоле через второй ICO-переходник.

После подключения адаптер включается в режим программирования:

• Как только клемма «минус» на АКБ будет закреплена, на адаптер поступает питание – индикатор светодиода должен мигнуть один раз.
• На мультируле кнопку увеличения громкости зафиксировать в максимальном положении и удерживать до включения индикатора светодиода.
• На ДУ также прибавить громкость и дождаться пока светодиод погаснет – устройства синхронизировались.
• Все сервисные кнопки активируем по тому же принципу: вначале на рулевом колесе, потом аналогичные на ДУ магнитолы.

Подключение клавиш круиз контроль

Чтобы подключить клавиши круиз контроля, выполните алгоритм действий.

Последовательность

Проведите три проводка к эбу через окно над педалями (источник размещен в отсеке двигателя) и подсоединить к колодке. Изучите схему, по которой провода для кнопок ведутся от электронного блока. Улитка с проводами для кнопок имеет колодки, от которых провода должны вести в соответствующие колодки на электронном блоке.

Соответствие

С помощью установленных клавиш можно включить, выключить круиз-контроль, или отключить его на определенный временной интервал.

Подключение «Пионера» к мультирулю

Если нужно установить нештатную магнитолу в автомобиль с мультирулем и не лишиться управления с его кнопок, используйте адаптер. Они бывают универсальными и специализированными для конкретных марок. Поищите в магазинах адаптер для мультируля. Его подключение осуществляется следующим образом:

• отключите АКБ от бортовой сети авто;
• демонтируйте штатную магнитолу и карманы, если они имеются;
• найдите разъем ISO для подключения автомагнитолы — в него будет устанавливаться адаптер;
• подключите кабель адаптера (поставляется вместе с ним) к магнитоле, а сам адаптер — к разъёму ISO автомобиля;
• настройте кнопки руля;
• снова подключите аккумулятор к сети.

Видео: подключение магнитолы Pioneer к мультирулю через адаптер Zexma

Подключение Pioneer — простое дело, если следовать вышеописанным правилам. Отключите аккумулятор, следите за цветами проводов и никаких проблем у вас не возникнет.
