Как отключить Демо режим на магнитоле

Всё для клиента, всё для пользователя. Установили магнитолу на машину, произвели первую настройку, выключили, но на дисплее продолжают бегать информационные сообщения, сияет подсветка, и магнитола спешит похвастаться о всех своих способностях, кроме способности отключить этот Демо режим. Рассмотрим для примера, как отключить магнитолу Pioneer самостоятельно. Современная автомагнитола Pioneer — это зачастую полноценный мультимедийный центр с большим количеством опций и разнообразных фишек, для полного изучения которых можно составить отдельный курс лекций для преподавания в автошколе.

Но порой не хватает и получаса на изучение руководства по эксплуатации

А что делать, если руководство вовсе затерялось? Сразу после приобретения и подключения автомагнитолы важно понять, отключить демонстрацию, призванную рекламировать аппарат при продаже. Использовать автомагнитолу Пионер в таком состоянии можно, но не представляется комфортным, так как при выключении аппарата не гаснет подсветка, а с дисплея не сходит бегущая строка. Таким образом, после приобретения современной автомагнитолы Pioneer, настройка устройства вполне доступна для самостоятельных действий

У японцев из JVC демонстрация включается автоматически, если воспроизведение звука не происходит в течение нескольких минут

Таким образом, после приобретения современной автомагнитолы Pioneer, настройка устройства вполне доступна для самостоятельных действий. У японцев из JVC демонстрация включается автоматически, если воспроизведение звука не происходит в течение нескольких минут.

Но отключение Демо устроено просто:

Обратите внимание: не стоит вскрывать корпус устройства. Есть опасность облучения лазерной радиацией или поломки проигрывателя. Внутри корпуса нет ничего предназначенного для манипуляций пользователя; обслуживание должен производить квалифицированный специалист

Внутри корпуса нет ничего предназначенного для манипуляций пользователя; обслуживание должен производить квалифицированный специалист.

Для отключения Демо, который запускается после выключения магнитолы Sony, необходимо выполнить такую последовательность:

Важно знать: при отсутствии в замке зажигания машины позиции ACC необходимо удостовериться, что выбран режим Auto Off. По отключению автомагнитолы ее питание через некоторое время автоматом будет отменено, что защитит заряд батареи. Кстати, многие автолюбители жалуются на самостоятельное переключение проигрывателя на другую радиоволну

Кстати, многие автолюбители жалуются на самостоятельное переключение проигрывателя на другую радиоволну.

За это отвечает функция AF alternative frequency. Она отвечает за переход на более мощный радиосигнал, если выбранная частота, по мнению устройства, недостаточно сильна.

Отключить ее несложно, например, для автомагнитолы Pioneer DEH порядок действий таков:. В проигрывателях других марок отключение демонстрации осуществляется схожим образом:.

В настройках, поворачивая колесико, доходим до строки DEMO. Закрываем настройки нажатием BAND. Демо режим отключен Демонстрация на автомагнитоле JVC У японцев из JVC демонстрация включается автоматически, если воспроизведение звука не происходит в течение нескольких минут.

Внешний вид и функции

Для примера возьмем автомагнитолу Pioneer DEH-5000UB. На передней панели находится большой дисплей с цифро-буквенной индикацией и кнопками управления. Он состоит из 16 символов. Изменить подсветку дисплея позволяют цветовые комбинации из 10 цветов. Основная часть дисплея отображает информацию:

На задней панели расположены USB и вспомогательный (AUX) входы. К ним подключаются внешние аудио источники.

Для управления устройством имеется диск управления, который работает как джойстик. Сам джойстик — рычажок MULTI-CONTROL — можно поворачивать, сдвигать вправо, влево, вверх или вниз. Нажимая кнопку SRC несколько раз выбираем один из сигналов: TUNER, COMPACT DISC, USB, AUX. Тюнер имеет три фиксированных диапазона, каждый из которых настраивается на 6 радиостанций и обеспечивает устойчивый прием FM и AM диапазонов.

Для выравнивания громкости предусмотрена функция непрерывного сэмплирования. Существует много возможностей для управления встроенным проигрывателем компакт-дисков: выбор папки, выбор дорожки, ускоренная перемотка и пр.

Дополнительный линейный выход через разъем RCA позволяет соединять магнитолу с внешним усилителем или активным сабвуфером, для лучшего звучания низких частот.

rav />Обзор и тест радар-детектор Stinger Car Z3 – отзывы

Как подключить магнитолу Pioneer по схеме и цветам проводов

Автомобильная аудиосистема уже давно перестала быть роскошью. В настоящее время трудно встретить автомобиль лишенный такой распространенной опции. На сегодняшний день автомобильные магнитолы представлены в самом широком ассортименте. Таким образом, даже самый взыскательный меломан не останется разочарованным.

Как только заветная магнитола куплена, возникает вполне естественный вопрос: каким же образом подключить её к электросистеме автомобиля?

Конечно же всегда можно воспользоваться услугами автоэлектриков, и проблема будет решена. Но такой исход дела устраивает далеко не всех автолюбителей.

Некоторые из них заинтересованы в том, чтобы без сторонней помощи, собственными силами, произвести установку автомагнитолы. Такой подход позволяет освоить ряд технических умений и навыков, и экономит ваши сбережения.

Что можно улучшить

Говоря о настройках, стоит уточнить, что Pioneer понятие магнитола расценивает не просто как устройство для прослушивания радио или записей. В этом девайсе можно увидеть дату, время и многое другое, если они настроены. Представляться информация может на нескольких языках — либо это будет японский (так как бренд — японец по происхождению), либо, что чаще встречается — английский.

Будет ли в меню русский, зависит от многих факторов, но даже английское меню разобрать проще, чем японское. Некоторые дополнительные функции — например, порты USB, также нужно будет включать через меню. Не говоря уже о вышеописанной проблеме подключения конкретных динамиков.

Возможные проблемы и их решение

В процессе эксплуатации представленной автомагнитолы могут возникать разного рода неполадки. Их появление зачастую вызвано некорректным подключением подводных выводов или же неисправностью сторонних устройств. Кроме этого, сбои в работе магнитолы могут быть связаны с перебоями в питании.

Стоит отметить, что в большинстве случаев, практически каждой неисправности присущи определенные симптомы, опираясь на которые, можно определить её причину. При всём при этом, стоит отметить, что для устранения некоторого числа неисправностей, от владельца потребуются хотя бы минимальные знания электротехники и наличие некоторых измерительных приборов.

Попробуем освятить наиболее распространенные случаи неполадок.

Не включается

В том случае, если после установки магнитолы, она отказывается подавать признаки жизни, следует провести следующие диагностические меры:

• убедиться в плотном соединении подводных выводов;
• проверить наличие питания;
• убедиться в наличии массы.

Если все вышеуказанные меры не привели к желаемому результату, возникает необходимость проведения комплексной диагностики, которая предполагает:

• проверку дросселя и предохранителя L951;
• проверку значения напряжения стабилизатора Q952 (рабочее напряжение составляет 5В);
• проверку наличия ключа на транзисторе Q609;
• проверку исправности кварцевых генераторов MK/KK.

Если все вышеобозначенные действия не смогли выявить неполадку, с большой долей вероятности можно предположить, что неисправность кроется в микроконтроллере IC601/IC901.

Не выключается

Нередко владельцы магнитол Пионер сталкиваются с тем, что попросту не могут отключить магнитолу. Решить эту проблему не составит труда, если выяснить некоторые особенности устройств представленного типа.

Алгоритм выключения выглядит следующим образом:

• нажимаем клавишу 2 и попадаем в раздел Menu;
• включаем вкладку Sуstem;
• активируем функцию PW SAVE;
• выключаем магнитолу, нажатием кнопки off.

После сохранения перечисленных настроек, для выключения магнитолы будет достаточно воспользоваться клавишей 1. При сбросе настроек, вследствие отключения АКБ и т.п., указанный алгоритм следует повторить.

источник

Фильтр низких частот (сабвуфер)

После того, как мы разобрались с колонками, выполним настройку магнитолы под сабвуфер. Для этого нам понадобится фильтр низких частот. С его помощью мы состыкуем частоты колонок и сабвуфера.

Ситуация выглядит следующим образом. Когда мы убрали с акустики бас (установили HPF на 80+), у нас получился громкий и качественный звук. Следующим этапом мы должны “пристыковать” к нашим колонкам сабвуфер. Для этого заходим в меню, выбираем пункт аудио, в нём находим раздел управление сабвуфером.

Здесь имеются три значения:

1. Первая цифра – это частота среза сабвуфера. Здесь всё так же, как и с эквалайзером. Конкретных значений установки просто не существует, а диапазон, в котором можно “поиграться”, составляет от 63 до 100 Гц.
2. Следующая цифра – это громкость нашего сабвуфера. Думаем, тут всё просто, можно сделать сабвуфер громче или тише относительно акустики, шкала от -6 до +6.
3. Следующая цифра – это крутизна затухания частот. Она также, как и в HPF может быть или 12 или 24. Здесь также небольшой совет: если устанавливаете высокий срез, то сделайте крутизну спада на 24, если более низкий, то можно установить на 12 или 24.

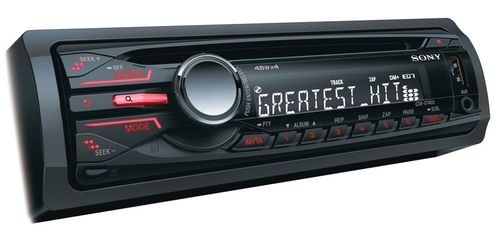

Демонстрация на автомагнитоле Sony

Для отключения Демо, который запускается после выключения магнитолы Sony, необходимо выполнить такую последовательность:

1. Нажать с удержанием клавишу Select. Появится монитор настройки.
2. Поворачивать диск настройки пока не появится «DEMO”, а потом нажать диск настройки.
3. Поворачивая диск настройки, выбрать значение «DEMO-OFF” и вновь нажать диск. Настройка окончена.
4. Нажать клавишу (BACK). Монитор вернется в состояние обычного воспроизведения музыки/видео.

Кстати, многие автолюбители жалуются на самостоятельное переключение проигрывателя на другую радиоволну. За это отвечает функция AF (alternative frequency). Она отвечает за переход на более мощный радиосигнал, если выбранная частота, по мнению устройства, недостаточно сильна.

Отключить ее несложно, например, для автомагнитолы Pioneer DEH порядок действий таков:

1. Нажать кнопку «TA» и не отпускать ее, пока не включится функция «AF». На дисплее появится индикатор «AF».
2. Нажать кнопку «TA» и не отпускать ее, пока не выключится функция «AF».

В проигрывателях других марок отключение демонстрации осуществляется схожим образом:

• зайти в инженерное меню;
• перебором параметров найти строку DEMO и переставить OFF на ON;
• выйти из меню.

Всё элементарно, подсветка более не будет беспокоить водителя и пассажиров, аккумулятор станет более защищенным от разрядки, и музыка в дороге станет одним сплошным удовольствием.

Компания Pioneer выпускает автомобильные проигрыватели и акустику различных ценовых категорий. Изделия предназначены для дополнительного оснащения транспортных средств. Прилагаемая в инструкции по эксплуатации схема подключения магнитолы Пионер позволяет подсоединить и настроить оборудование самостоятельно.

Настройка магнитолы Pioneer под сабвуфер

Избавившись от искажений на высоких частотах, необходимо добавить басов, чтобы получить качественное и объемное звучание. Для этого нужно перейти в меню предварительных настроек, выключив и включив магнитолу. Чтобы перейти в меню, нажмите на основную кнопку выключения устройства и удерживайте ее до включения дисплея. Когда он загорится, вы окажетесь в меню предварительных настроек. Теперь с помощью джойстика ищите пункт SW Kontrol. Утопив джойстик в корпус магнитолы, вы оказываетесь в подпункте EAR SP FUL. С помощью вращения круглой рукояти джойстика меняем надпись FULL на SW и выключаем магнитолу.

Возможные проблемы и их решение

Первые проблемы могут возникнуть на этапе установки оборудования. Если магнитола не входит до конца в посадочную шахту, то следует проверить возможность размещения корпуса в панели приборов. На части автомобилей требуется подрезка внутренних элементов конструкции, в которые упираются штекеры или задняя стенка устройства. Дефект возникает из-за заклинивания боковых защелок (деформация или попадание грязи).

Подключение магнитолы Пионер

При эксплуатации устройства возможно пропадание звука на динамиках, вызванное плохим контактом в соединительных кабелях. Для восстановления работоспособности требуется отсоединить штекеры, осмотреть места соединения и подключить магнитолу Пионер заново. Дефект возникает при поломке каналов внешнего усилителя, рекомендуется подсоединить громкоговоритель напрямую к проигрывателю. Поврежденный усилитель ремонтируется в условиях специализированного сервиса.

Не включается

Если при нажатии на клавиши головное устройство не включается, то необходимо выключить зажигание и проверить корректность работы цепей питания и надежность соединения кабелей, а также схему подключения автомагнитолы Пионер. Если для пуска применяется инфракрасный пульт ДУ, то возможно не работает передатчик из-за разряженных батареек. Дополнительно стоит проверить работоспособность кнопок, при попадании грязи или влаги на контакты нарушается передача сигналов, управляющих работой аудиопроигрывателя.

Не выключается

На части магнитол Pioneer реализован оригинальный алгоритм работы, не позволяющий отключить питание при активном демонстрационном режиме. Попытка выключения оборудования переводит проигрыватель в режим демонстрации возможностей, который выключается снятием фронтальной панели. После отключения функции через меню нажатие на кнопку выключает питание головного аудиоустройства (кроме поддержки памяти).

Я не фанат- меломан, но слушать музыку в дороге люблю. Когда езжу в городе, больше слушаю радио, а когда по трассе — музыку с флэшки. Этим и определен выбор магнитолы. Поэтому, купив новую машину, купил и магнитолу, самую простецкую Pioneer MVH-150UB.

Всё бы хорошо, но только подключенная в дилерском салоне магнитола не желала отключаться. В машине все вырубается после того, как ключ зажигания вынешь, а магнитола не желала этого делать. Если руководствоваться мануалом, то максимум чего удавалось достичь, так это перевести ее в режим индикации часов, но подсветка кнопок при этом горела. Так и аккумулятор посадить недолго… Приходилось отщелкивать панель. И вот сегодня устранил этот «косяк». Делюсь со всеми, т.к. думаю есть такие, кто тоже купил себе магнитолу Pioneer MVH-150UB.

Итак, для выключения магнитолы Pioneer MVH-150UB (если она сама не выключается при вынимании ключа зажигания через 3 минуты) без отсоединения передней панели, алгоритм действий следующий:

1. Выключить режим энергосбережения, для чего нажать кнопку 2- открыть MENU -выбрать SISTEM — выбрать PW SAVE — выключить, выбрав OFF. 2. Выключить магнитолу кнопкой 1 (появятся индикация часов и подсветка кнопок) 3. Нажать кнопку 4 (disple), после чего дисплей погаснет.

(Нумерация кнопок — согласно мануала. Кстати, вышеописанной процедуры в мануале нет, потому народ и мается…) После этого можно будет включать-выключать магнитолу кнопкой 1 когда угодно и при любых обстоятельствах.

Внешний вид и функции

Для примера возьмем автомагнитолу Pioneer DEH-5000UB. На передней панели находится большой дисплей с цифро-буквенной индикацией и кнопками управления. Он состоит из 16 символов. Изменить подсветку дисплея позволяют цветовые комбинации из 10 цветов. Основная часть дисплея отображает информацию:

• в режиме «тюнер» — отображаются диапазон и частота;
• в режиме RDS — отображаются название программы, PTY-информация и текстовая информация;
• встроенный проигрыватель компакт-дисков и USB-аудиоплеер — отображаются текстовая информация и время, прошедшее с начала воспроизведения.

На задней панели расположены USB и вспомогательный (AUX) входы. К ним подключаются внешние аудио источники.

Для управления устройством имеется диск управления, который работает как джойстик. Сам джойстик — рычажок MULTI-CONTROL — можно поворачивать, сдвигать вправо, влево, вверх или вниз. Нажимая кнопку SRC несколько раз выбираем один из сигналов: TUNER, COMPACT DISC, USB, AUX. Тюнер имеет три фиксированных диапазона, каждый из которых настраивается на 6 радиостанций и обеспечивает устойчивый прием FM и AM диапазонов.

Для выравнивания громкости предусмотрена функция непрерывного сэмплирования. Существует много возможностей для управления встроенным проигрывателем компакт-дисков: выбор папки, выбор дорожки, ускоренная перемотка и пр.

Дополнительный линейный выход через разъем RCA позволяет соединять магнитолу с внешним усилителем или активным сабвуфером, для лучшего звучания низких частот.

Что можно улучшить

Говоря о настройках, стоит уточнить, что Pioneer понятие магнитола расценивает не просто как устройство для прослушивания радио или записей. В этом девайсе можно увидеть дату, время и многое другое, если они настроены. Представляться информация может на нескольких языках — либо это будет японский (так как бренд — японец по происхождению), либо, что чаще встречается — английский.

Будет ли в меню русский, зависит от многих факторов, но даже английское меню разобрать проще, чем японское. Некоторые дополнительные функции — например, порты USB, также нужно будет включать через меню. Не говоря уже о вышеописанной проблеме подключения конкретных динамиков.

Настройки базовых функций на «Пионере»

Отключите «Демо»

Прежде чем вносить изменения в настройки магнитолы, отключают режим «Demo». Магнитола Pioneer и ряд других современных автомобильных аудиосистем имеют режим демонстрации функционала. Пока его не выключат, любая настройка будет сохраняться ровно до момента выключения. Если нет желания при каждом включении настраивать свои предпочтения заново — режим нужно выключить.

Главная ручка управления на магнитолах «Pioneer» c подписями главных кнопок управления

Делается это следующим образом:

1. Выключают магнитолу (нажимают и удерживают клавишу SRC, пока дисплей не погаснет).
2. Нажимают ту же клавишу ещё раз, удерживают её до появления стартового меню.
3. Регулятором громкости выбирают в меню опцию «Система», а затем «Demo». Справа от неё будет указано положение On.
4. Любой из стрелок по бокам ручки громкости переключают положение в Off.
5. Для сохранения настроек нажимают клавишу Band. Режим выключен, сохранен в памяти, магнитола выключается. Можно переходить к другим настройкам.

Ручка громкости в технике этого бренда также выполняет функции джойстика — кроме вращения, её можно утапливать и двигать вверх-вниз или влево-вправо для выполнения определённых настроек.

Настройка времени

1. Повторяют пункты 1–2 из вышеописанной инструкции.
2. Затем вращением ручки в меню выбирают раздел «Система».
3. Нажимают ручку и в новом меню выбирают настройку часов.
4. Стрелкой вправо входят в настройки.
5. Вращением «Громкости» против/по часовой стрелке устанавливают значение.
6. Однократным нажатием на неё подтверждают.
7. Стрелкой влево выходят из настройки.

Язык и календарь

Как и часы — эти параметры находятся в меню «Система». Принцип настройки полностью повторяет установку часов. Как и часы, календарь можно выставлять по отдельности — день, месяц, год.

Радиоприёмник в машине

Станции в магнитоле настраиваются тремя способами. В зависимости от модели можно запомнить 18 или более станций.

Способ первый — самый простой

1. Зная частоту станции, короткими нажатиями кнопок влево-вправо набирают её на дисплее.
2. Затем удерживают одну из шести кнопок (1–6) под дисплеем. Набранная станция будет записана в память, о чём на экране появится соответствующее указание в виде цифры, повторяющей номер кнопки.
3. Набирают следующую частоту и нажимают следующую свободную кнопку.
4. Дожидаются индикации на дисплее.

Так повторяют 6 раз — для шести разных станций.

Способ второй

1. Находясь в режиме приёмника, удерживают кнопку вправо в течение одной секунды.
2. Магнитола начнёт поиск станции.
3. Найдя первую — перейдёт в режим воспроизведения.
4. Если станция устраивает, сохраняют её нажатием кнопок ниже дисплея.
5. Затем повторяют пункты 1–4 для выбора следующих станций

Запоминание станции и выбор банков так же, как и в первом варианте.

Способ третий

1. Из главного меню переходят в меню функций.
2. Листая его, находят параметр BSM.
3. Выбирают нажатием стрелки вверх или вправо.
4. Ждут некоторое время.
5. Магнитола проверит весь диапазон, найдёт станции и выстроит их по уровню сигнала.
6. Затем включит первую на воспроизведение.
7. Сохранять станции можно так же, как и в других способах. Листать выбранные можно однократными короткими нажатиями кнопок под дисплеем.

В этом способе есть одно но — не все отечественные радиостанции попадают в список найденных по разным причинам. Если пройден весь список, но не нашлась желаемая станция, можно поступить следующим образом:

Выходят в главное меню радиоприёмника (выход осуществляется так же, как в главное меню всего аппарата — см. выше).
Полистав его ручкой громкости, находят надпись вида FM:… Вместо точек будут какие-то цифры, обычно 100.
Поиграв кнопками влево-вправо, выбирают FM:50 и подтверждают выбор.
Выйдя из меню, запускают поиск снова.
Так как только что был уменьшен вдвое шаг частот, здесь нужно запастись терпением.
Может быть, такой вариант найдёт нужную станцию.

Можно поэкспериментировать с шагом поиска, но если станции по-прежнему нет, быстрее будет выбрать её первым из описанных способов.

Эквалайзер

Эквалайзер позволяет сделать звучание более ровным — поднять или понизить басовые, средние и высокие частоты.Это довольно тонкая настройка аудиосистемы. Регулируется не весь диапазон звука сразу, как в других пунктах меню, а конкретные полосы частот. У разных моделей встречается разное их количество, в зависимости от класса оборудования. В магнитолах Pioneer их пять: 80 Гц, 250 Гц, 800 Гц, 2,5 кГц 8 кГц.

Эквалайзер находится в разделе «Аудио» меню настроек, пункт EQ. В нём можно выбрать одну из предустановленных стандартных настроек. Для тех, кого эти варианты не устраивают, предусмотрено два набора пользовательских настроек (Custom).Переключаться между ними можно как из меню, так и кнопкой EQ рядом с джойстиком.

Чтобы произвести изменения частотных параметров в пользовательской настройке, нужно выбрать её колёсиком и нажать на джойстик. Затем поворотом колеса выбрать одну из полос частот эквалайзера. Снова нажать на джойстик и выставить положение от -6 (ослабление частоты) до +6 (усиление). Действуя таким образом можно сделать одни частоты громче, другие — тише.

Можно дать лишь приблизительные рекомендации:

• если будет воспроизводиться тяжёлая музыка, стоит усилить бас — 80 Гц (но не слишком, +2–+3 достаточно).Ударные же инструменты звучат в районе- 250 Гц;
• для музыки с вокалом нужны частоты примерно 250-800+ Гц (мужские голоса ниже, женские — выше);
• для электронной музыки понадобятся высокие частоты — 2,5-5 кГц.

Настройка эквалайзера является очень важным этапом.С помощью данного инструмента можно кратно улучшить качество звучания. Даже в случае, если акустика не является очень дорогой и качественной.

Типичные неисправности автомагнитолы: как их найти и устранить?

Видео: создание бюджетной связки автомагнитола + сабвуфер для машины

Далее используя крутилку или стрелки перемещения (в зависимости от модели), ищем и заходим в пункт SW Kontrol. После этого мы оказываемся в подпункте EAR SP FUL, который при помощи стрелки или крутилки необходимо сменить на SW, после чего выключаем магнитолу.

После этого необходимо произвести донастройку сабвуфера, для чего мы вновь включаем магнитолу и заходим в меню предварительных настроек, где ищем и входим в пункт SW SETTING1. Оказавшись в этом подменю, нужно выбрать один из трёх видов настройки: NORMAL, REV и OFF. Как показывает практика, большинство пользователей останавливает свой выбор на REV.

Далее надо вновь зайти в меню предварительных настроек и выбрать подпункт SW SETTING2, где мы первым делом указываем частоту (рекомендуемое значение 50 HZ), а после — уровень мощности (в пределах от -6 до +6). Диапазоны при этом стоит выбирать, ориентируясь на особенности установленных динамиков и вашего восприятия слуха.

Последнее действие в этом пункте — регулирование тонкомпенсации магнитолы, для чего заходим в меню и ищем пункт LOUDNESS, где выбираем значение HIGH.

Как настроить радио

В магнитолах Pioneer существует три вида настройки радио:

1. Нажимаем или ищем в меню кнопку/меню FUNC, после чего ищем подпункт BSM, который отвечает за автоматический поиск радиостанций. Активация поиска осуществляется нажатием клавиши вверх или вправо, после окончания которого автоматически включится первая найденная станция.
2. Находясь в режиме приёмника, попасть в который можно нажатием кнопки BAND, зажимаем клавишу право и удерживаем её в течение нескольких секунд, после чего отпускаем её, тем самым запуская процесс сканирования радиостанций. После того как станция будет найдена, сканирование будет приостановлено, после чего пользователь может запомнить радиостанцию нажатием и удержанием соответствующей клавиши — к примеру, 1. Если станция не нужна, снова нажимаем на кнопку вправо, и процесс сканирования будет продолжен.
3. Находясь в меню радиостанции, коротко клацаем клавишу/джойстик вправо или влево, до того момента, пока будет найдена необходимая волна радиостанции, после чего нажатием кнопки (1–6) осуществляем её запоминание.

Как установить магнитолу Pioneer

Итак, выбор пал в пользу автомагнитолы Пионер. Стоит отметить, что подобные аудиосистемы снискали завидную популярность среди наших соотечественников во многом благодаря хорошим техническим показателям и простоте монтажа.

Представленная магнитола отвечает всем требованиям и стандартам, предъявляемым к современным аудиосистемам.

Рассмотрим наиболее подробно все особенности самостоятельной установки магнитолы на автомобиль.

Маркировка проводов

С целью упрощения монтажа любого электрооборудования, изоляция проводов окрашивается в определенный цвет. Таким образом, каждому цвету соответствует конкретные функциональные особенности подводных магистралей.

При подключении магнитолы нужно в первую очередь руководствоваться схемой подключения, прилагаемой в комплекте.

Помимо этого, в комплектацию магнитолы Пионер, как правило, входят 2 контактных штекера, в простонародье именуемые «фишки». Каждая фишка вмещает в себя 4 пары контактов.

Одна из фишек предназначена для подачи питания, другая же служит для подключения акустической системы. В том случае, если так называемая «фишка» отсутствует, не стоит отчаиваться. Её всегда можно приобрести в любом автомагазине.

Прежде чем приступать к непосредственному подключению магнитолы к сети автомобиля, необходимо разобраться в назначении каждого провода.

В большинстве своём цветовая гамма подводных линий магнитолы ограничивается следующими цветами:

Красный провод принято относить к питающей линии, подающей напряжение на магнитолу, при включенном зажигании.

Синяя изоляция указывает на плюсовой контакт, идущий на антенну приемника.

Желтый вывод является питающим выводом, подающим напряжение непосредственно от АКБ, через плавкий предохранитель.

Черный цвет сигнализирует о массовом выводе.

Все остальные провода, в зависимости от вида магнитолы отвечают за питание динамиков. Фиолетовый, белый, черный и зеленый – все они относятся к питающим линиям.

Аналогичная расцветка проводов с наличием черной полосы указывает на минусовую принадлежность данного провода.

Схема подключения

Самостоятельное подключение магнитолы не должно вызвать серьезных затруднений. Достаточно руководствоваться представленной ниже схеме и придерживаться ряда указаний и рекомендаций.

Несмотря на всю простоту монтажа, нередко возникают так называемые нештатные ситуации, когда не представляется возможным разобраться в расположении соответствующих контактов на штекере магнитолы.

В таких случаях, будет наиболее целесообразно обратиться к наглядной схеме штекера Пионер, где последовательно указаны все контакты. Каждое цифровое обозначение контакта на схеме соответствует цветовому оттенку определенного провода.

Важно помнить, что при фиксации проводов необходимо позаботиться об их надлежащей изоляции. Соседние провода не должны соприкасаться друг с другом токопроводящими поверхностями

Инструкция и настройка

Для крепления магнитолы используется монтажная шахта, которая устанавливается внутри панели приборов и крепится отгибаемыми лапками. Демонтируется оборудование при помощи специальных ключей, которыми отжимаются пружинные фиксаторы. На некоторых автомобилях для удержания головного устройства применяются винты и штатные направляющие планки. Дополнительно используется специальный кронштейн, входящий в комплект поставки оборудования. Образовавшиеся щели между корпусом и панелью приборов закрываются штатной декоративной рамкой.

Настройка основных параметров головного устройства производится по алгоритму:

1. Нажатие на регулятор громкости вызывает главную страницу меню.
2. Вращением рукоятки осуществляется циклическая прокрутка 4 разделов. Вход внутрь подраздела производится коротким нажатием на регулятор.
3. Раздел Funktion позволяет настроить параметры приема радиостанций. Дополнительно регулируется параметр S.RTRV, позволяющий улучшить качество звучания оцифрованного сигнала.
4. Поле Audio предназначено для изменения баланса между передними и задними громкоговорителями, а также аналогичного параметра по левому и правому бортам автомобиля. В этом разделе осуществляется выбор кривой эквалайзера, пользователь может создать и сохранить индивидуальную конфигурацию. Если в состав акустической системы внедрен низкочастотный динамик, то режимы работы настраиваются через вкладки SUB.W или Bass Boost (усиление низких частот).
5. Раздел System позволяет выбрать язык меню, настроить часы или параметры работы разъема Aux.
6. Последнее поле Illumination предназначено для регулировки интенсивности подсветки дисплея. Пользователь может выбрать любую из 10 степеней, а также синхронизировать автоматическое изменение яркости в зависимости от времени суток (по данным от встроенных часов).

Для поиска радиостанций в ручном режиме используются кнопки с пиктограммами в виде двойных стрелок. Предварительно клавишей Band выбирается частотный диапазон. Найденная станция записывается в ячейку памяти при помощи кнопок 1-6.

Пользователь может использовать поиск радиостанции по жанру музыки (функция PTY). Для этого используется кнопка поиска, которая нажимается во время приема сигнала от радиостанции. Выбор жанра выполняется вращением и нажатием на регулятор звука. Если поиск неудачен, то на дисплее отобразится текст Not Found, а затем продолжится трансляция радиостанции, с которой начинался анализ эфира.

При использовании накопителя USB пользователь может переключать папки или дорожки, искать файлы из развернутого списка. Магнитола обеспечивает повтор композиции или воспроизведение в произвольном порядке.

Для сброса настроек до заводских параметров необходимо:

• нажать и удержать кнопку Src до момента отключения оборудования;
• повторно утопить клавишу и не отпускать, пока не отобразится главное меню;
• вращением регулятора звука найти параметр Initial;
• подтвердить сброс выбором функции System Reset нажатием на рукоятку изменения громкости.

Что можно улучшить

Говоря о настройках, стоит уточнить, что Pioneer понятие магнитола расценивает не просто как устройство для прослушивания радио или записей. В этом девайсе можно увидеть дату, время и многое другое, если они настроены. Представляться информация может на нескольких языках — либо это будет японский (так как бренд — японец по происхождению), либо, что чаще встречается — английский.

Будет ли в меню русский, зависит от многих факторов, но даже английское меню разобрать проще, чем японское. Некоторые дополнительные функции — например, порты USB, также нужно будет включать через меню. Не говоря уже о вышеописанной проблеме подключения конкретных динамиков.

Руководство по эксплуатации

Все настройки магнитолы Pioneer проводятся с панели управления, которая состоит из многофункционального регулятора-джойстика и нескольких кнопок. Кроме поиска и запоминания радиостанций FM-тюнера, настраиваются акустические характеристики проигрывателя компакт-дисков. Порядок действий подробно изложен в разделе «Регулировка аудиопараметров». В большинстве случаев имеющейся информации достаточно для самостоятельного проведения регулировок.

Как установить и подключить

Во многих машинах автомагнитола устанавливается в центральной консоли. Монтаж устройства трудностей не вызывает. Штатное место соответствует 1 или 2 DIN типоразмеру приемника. Если ранее использовавшееся головное устройство было подключено через разъем ISO, то его необходимо просто подсоединить к колодке на тыльной стороне магнитолы. В противном случае нужно купить подходящую к данной модели фишку и перепаять провода.

Для того чтобы приемник не потреблял энергию при выключенном зажигании, в разрыв питающего провода устанавливают кнопку, разрывающую цепь. Чаще всего питание аппарата берут от бортового потребителя, подключенного после замка зажигания.

Как настроить

Настройка магнитолы Пионер проводится с помощью регулятора-джойстика. Все регулировки осуществляются из главного меню, которое вызывается нажатием регулятора Multi-Control. После этого нужно выбрать окно Audio, и повторно нажать джойстик. На открывшемся экране выбирают необходимую функцию. На новом головном устройстве все регулировки имеют значение «0».

Чтобы вернуться к первоначальному экрану, нужно нажать кнопку Band/Esc. Возврат к главному меню проводится клавишей Disc/Back/Scrl. Для этого ее нужно удерживать до появления картинки, а просто нажатие приведет к предыдущему меню.

Функции

В инструкции по применению подробно рассказано, как настроить на устройстве все доступные функции. Больше всего затруднений вызывает поиск и запоминание радиостанций на FM-приемнике и регулировка параметров аудиосистемы. На многих моделях Pioneer Mosfet 50Wx4 имеется возможность использования громкой связи. Для ее настройки необходимо включить функцию Bluetooth на телефоне и приемнике. После нескольких секунд поиска на экране отразится информация о соединении устройств.

Настройку радиостанций можно проводить в автоматическом или ручном режиме. Для этого необходимо зайти в главное меню и найти функцию BSM (автоматический поиск). После ее включения начнется поиск радиостанций с частотой вещания от меньшей к большей. Чтобы записать понравившуюся передачу, необходимо нажать кнопку от 1 до 6.

Как выключить

Выключить магнитолу Pioneer можно 2 способами:

• Кнопкой OFF. Для этого необходимо нажать на клавишу и удерживать ее до отключения устройства.
• Выключением зажигания. Чаще всего таким способом отключают аппарат при постановке автомобиля в гараж или на стоянку. После поворота ключа в положение «0» обесточиваются все потребители, запитанные после замка зажигания.

Необходимо помнить, что выключив магнитолу ключом, при пуске двигателя она включится автоматически в режим, который был до выключения.
