Как изготовить двигатель на дровах

Как работает газогенератор

Чтобы понять, какая может быть польза от газогенератора в домашнем хозяйстве, надо разобраться в его принципе работы, а потом и устройстве. Тогда можно будет оценить затраты на его изготовление, а главное, какой удастся получить результат.

Итак, пиролизный газогенератор – это комплекс узлов и агрегатов, предназначенный для выделения смеси горючих газов из твердого топлива с целью его использования в двигателях внутреннего сгорания.

Если древесину сжигать в закрытом пространстве, ограничивая подачу кислорода, то на выходе можно получить смесь горючих газов. Вот их перечень:

Эффективный дровяной газогенератор должен не просто вырабатывать горючую смесь, но и сделать ее пригодной к использованию. Поэтому весь цикл получения топлива для ДВС можно смело назвать технологическим процессом, состоящим из таких этапов:

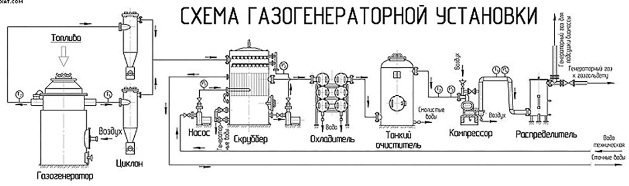

Рассмотреть устройство и принцип работы газогенератора в промышленном исполнении можно на технологической схеме, представленной ниже:

Полный цикл получения газа достаточно сложен, поскольку включает в себя несколько различных установок. Самая основная – это газогенератор, представляющий собой металлическую колонну цилиндрической либо прямоугольной формы, имеющую сужение книзу. В колонне имеются патрубки для воздуха и выхода газа, а также лючок доступа в зольник. Сверху агрегат оборудован крышкой для загрузки топлива, дымоход к корпусу не присоединяется, он просто отсутствует. Процесс горения и пиролиза, проходящий внутри колонны, хорошо отражает схема газогенератора:

Не вдаваясь в тонкости химических реакций, проходящих внутри колонны, отметим, что на выходе из нее получается смесь газов, описанная выше. Только она загрязнена частицами и побочными продуктами горения и обладает высокой температурой. Изучив чертежи газогенераторов любой конструкции, можно заметить, что все остальное оборудование предназначено для приведения газа в норму. Воздух в зону горения подается принудительно тяговой или дутьевой машиной (простыми словами — вентилятором).

Надо сказать, что самодельный газогенератор на дровах делается домашними мастерами-умельцами не такой сложной конструкции и технология выделения газа в нем несколько упрощена, о чем будет рассказано ниже.

Высокие обороты двигателя на холостом ходу: инжектор.

Отличия в режимах работы двигателя на холостых оборотах и работы под нагрузкой в том, что в режиме ХХ воздух в камеру сгорания направляется не через дроссельную заслонку, то есть дроссельная заслонка перекрыта.

Для большого количества автомобилей с ДВС нормальным расходом топлива в режиме холостого хода считается 600-1000 об/мин. Однако, наблюдаются у многих машин такие неполадки — это повышенные обороты холостого хода на прогретом двигателе, это от 1500 об/мин и больше.

Особенно неприятная на слух работа двигателя на ХХ — это плавающая работа двигателя. Когда «плавает» ДВС на ХХ обороты то подскакивают до 2000 об/мин, то падают до 700 об/мин.

Появление плавающего холостого хода и стабильно повышенных оборотов на горячем двигателе возникают из-за одних и тех же причин.

Для инжекторных двигателей причинами высоких оборотов и плавающих холостых ходов является неправильная подача воздуха и обогащения или обеднения смеси. Обороты зависят от подаваемого воздуха в цилиндры. При полностью открытой дроссельной заслонке подается много воздуха во впускной коллектор. После чего, электронный блок управления (ЭБУ) определяет сколько воздуха поступило, определяет на сколько открыта дроссельная заслонка (на какой угол), а также определяет еще необходимые температурные параметры, и, отсюда уже решает сколько надо подать бензина.Если электронный блок управления, по причине неполадок, не сможет определять сколько воздуха прошло через дроссельную заслонку, то контроллер поднимет обороты обогащением смеси, то есть увеличением подачи топлива. Если топлива подалось больше и есть еще дополнительный воздух, который не учитывает ЭБУ, то смесь становится бедной, что станет причиной неустойчивой работы на холостом ходу инжектора и может заглохнуть.

Блок реле и предохранителей

Обзор производителей котлов с генератором

Рассмотрим на конкретных примерах системы бытовых котлов, существующих на сегодняшний день, в которых принцип использования выхлопных газов (продуктов горения) для производства электроэнергии был успешно реализован. Южнокорейская фирма NAVIEN успешно реализовала вышеуказанную технологию в котле марки HYBRIGEN SE.

В котле используется двигатель Стирлинга, который согласно паспортным данным вырабатывает в процессе работы электроэнергию мощностью 1000W (или 1кВт) и напряжением 12В. Разработчики утверждают, что вырабатываемую электроэнергию можно использовать для питания бытовых приборов.

Такой мощности должно хватить для питания бытового холодильника (порядка 0,1кВт), персонального компьютера (около 0,4кВт), жидкокристаллического телевизора (около 0,2кВт) и до 12 светодиодных лампочек мощностью по 25Вт каждая.

Котел серии hybrigen se компании navien со встроенным генератором и двигателем системы Стирлинга. При работе котла помимо основных функций вырабатывается электроэнергия порядка 1000Вт мощности

Из европейских производителей разработками в данном направлении занимается компания Viessmann. Viessmann обладает возможностью представить на выбор потребителя две модели котлов серии Vitotwin 300W и Vitotwin 350F.

Модель Vitotwin 300W была первой разработкой в указанном направлении. Она отличается достаточно компактным исполнением и внешне очень схожа с обычным настенным газовым котлом. Правда именно при эксплуатации первой модели были определены «слабые» места в работе двигателя системы Стирлинга.

Самой большой проблемой оказался отвод тепла, основа работы устройства – нагрев и охлаждение. Т.е. разработчики столкнулись с той же проблемой, с которой столкнулся Стирлинг в сороковых годах прошлого века – эффективное охлаждение, которого можно достигнуть только при значительных размерах охладителя.

Именно поэтому появилась модель котла Vitotwin 350F, которая включала в себя уже не только газовый котел с генератором электричества, но и встроенный бойлер на 175л.

Накопительная емкость для горячей воды выполняется в напольном варианте по причине большого веса как самого оборудования, так и подготавливаемой для санитарных целей жидкости

В этом случае достаточно эффективно был решен вопрос с проблемой охлаждения поршня установки Стирлинга за счет воды в бойлере. Однако решение привело к тому, что габаритные размеры и вес установки увеличились. Такая система уже не может крепиться на стену как обычный газовый котел и может быть только напольной.

Котлы компании Viessmann предусматривают возможность подпитки систем работы котла от внешнего источника, т.е. от сетей центрального электроснабжения. Компания Viessmann позиционировала оборудование как устройство, обеспечивающее собственные нужды (работу агрегатов котла) без возможности отбора избытка электроэнергии для бытового потребления.

Система Vitоtwin F350 – котел с бойлером нагрева воды объемом 175л. Система позволяет обогревать помещение, обеспечивает горячей водой и вырабатывает электрическую энергию

Для того чтобы можно было сравнить эффективность применения генераторов, встраиваемых в систему отопления. Стоит рассмотреть котел, который разработан компаниями «ТЕРМОФОР» (республика Беларусь) и компанией «Криотерм» (Россия, г. Санкт-Петербург).

Рассмотреть их стоит не потому, что они смогут каким-то образом конкурировать с вышеприведенными системами, а для сравнения принципов работы и эффективности получения электрической энергии. Эти котлы в качестве топлива используют только дрова, прессованные опилки или брикеты на основе древесины, поэтому их нельзя поставить в один ряд с моделями фирм NAVIEN и Viessmann.

Котел, названный «Отопительная печь «Индигирка», ориентирован на длительное отопление дровами и т.п., но снабжен двумя термическими генераторами электричества типа ТЭГ 30-12. Расположены они на боковой стенке агрегата. Мощности генераторов малы, т.е. в общей сложности они в состоянии генерировать лишь 50-60Вт напряжением 12В.

Принципиальное устройство печи “Индигирка” позволяет не только обогревать помещение, но и готовить еду на конфорке. Дополнение системы – два теплогенератора на 12В мощностью 50-60Вт.

В данном котле нашел применение метод Зебека, основанный на формировании ЭДС в замкнутой электрической цепи. Она состоит из двух разнородных видов материала и поддерживает точки контакта при различных температурах. Т.е. разработчики тоже используют выделяемое котлом тепло для выработки электрической энергии.

Мифы о газогенераторных установках

Газогенераторная установка для современного человека является пережитком прошлого, поэтому существуют различные мифы. Но действительно ли им можно верить?

• Миф №1. Утверждается, что установка имеет крайне высокий коэффициент полезного действия. В действительности, вследствие пиролиза КПД не может превышать 70–80%.
• Миф №2. Утверждается, что установка может проработать и на влажном топливе. Можно сказать, что частично это является правдой. Но влажное топливо уменьшает количество производимой смеси. Иногда падение достигает 25%, так как при испарении пара от воды расходуется больше энергии, чем при выделении газа. Поэтому дрова всё-таки стоит сушить.
• Миф №3. Утверждается, что установка поможет сэкономить расходы по отоплению дома, в сравнении с традиционными устройствами. Однако здесь следует просчитать целесообразность двух установок по их цене и занимаемой площади. Таким образом, это миф.

Особенности электролитического генератора водорода

Водородный генератор, основанный на принципе электролиза, выпускают чаще всего в контейнерном исполнении. Обязательным условием приобретения такого устройства для отопления считается наличие следующих документов: разрешение от Ростехнадзора, сертификаты (соответствия ГОСТР и гигиенический).

Электролитический генератор состоит из следующих элементов:

• блока, включающего в себя трансформатор, выпрямитель, распределительные коробки и устройства, блок пополнения и деминерализации воды;
• устройства для раздельного получения водорода и кислорода – электролизера;
• системы анализа газа;
• системы охлаждения жидкости;
• системы, направленной на обнаружение возможной утечки водорода;
• панели управления и автоматической системы контроля.

Для достижения максимально эффективного процесса электропроводности применяют капли щелока. Резервуар с ним пополняется по мере необходимости, но чаще всего это происходит примерно 1 раз в год. Любые электролитические генераторы промышленного типа производятся на основании европейских норм экологии и безопасности.

Опытным путем доказано, что покупка водородного электролитического генератора намного выгоднее регулярного приобретения газа. Так, для производства 1 кубометра газа из водорода и кислорода требуется всего порядка 3,5 кВт электрической энергии, а также пол-литра деминерализованной воды.

Стуки в двигателе — все причины неисправностей

Ремонт и обслуживание

Легче обслуживать покупной газген. Устройство выполненное своими руками, требует больше усилий и времени. Работа газгена должна быть приостановлена в случае обнаружения утечки газа. Также запрещено пользоваться прибором в случае необходимости его ремонта. После выключения газогенератора необходимо тщательно проветрить помещение, вывести из здания маленьких детей и животных. Весь газ должен быть выпущен, вода спущена. От остатков ила и карбида тщательно очищают шахту. Сам генератор полностью разбирают и промывают водой. На сегодняшний момент существует большое количество частных и государственных фирм, занимающихся ремонтом газогенераторов. Стандартная стоимость ремонта варьируется в пределах 1500-6000 руб.

При промывке прибора необходимо использовать воду без наличия химических примесей.

Пошаговая инструкция по замене

Устройство и изготовление газогенератора

Рассмотрим подробнее устройство газогенератора. Помимо корпуса, внутри которого располагается основная часть элементов, конструкция включает:

• бункер (камера для загрузки топлива);
• камеру сгорания (именно там происходит процесс тления древесины при высоких температурах и с минимальной подачей воздуха);
• горловину камеры сгорания (здесь происходит крекинг смол);
• воздухораспределительную коробку, оснащенную обратным клапаном;
• фурмы (калибровочные отверстия, за счет которых распределительная коробка сообщается со средней частью камеры сгорания);
• колосниковую решетку (служит опорой для тлеющего топлива);
• загрузочные люки, оборудованные герметичными крышками (люки в верхней части требуются для загрузки топлива, в нижней – для очистки агрегата от накопившейся золы);
• отводящий патрубок (по нему выходит горючий газ и попадает в приваренную трубу газопровода);
• воздушный охладитель (в виде змеевика);
• фильтры для очистки смеси газов от ненужных примесей.

Схема газогенератора может включать систему сушки топлива. Чтобы пиролиз шел эффективно, дрова должны быть сухими. Если часть газопровода будет проходить по кольцу вокруг камеры загрузки топлива (в промежутке между стенками этой камеры и корпуса), сырые дрова успеют подсохнуть до попадания в камеру сгорания. Это заметно увеличит КПД установки.

Корпус газогенератора из металлической бочки, сверху которой уголками и болтами крепится труба на уплотнитель, а изнутри на болтах крепится пропановый баллон

Перед тем, как сделать газогенератор, необходимо найти информацию о подходящей модели устройства и подробные чертежи с указанием размеров всех элементов.

Особое внимание уделяется выбору материалов для каждого из элементов конструкции. Газогенератор может иметь прямоугольную или цилиндрическую форму – корпус обычно сваривают из листового металла или используют металлическую бочку. Днище и крышка должны быть выполнены из стального листа толщиной от 5 мм

Днище и крышка должны быть выполнены из стального листа толщиной от 5 мм.

Бункер, который крепится болтами внутри корпуса, должен быть выполнен из низкоуглеродистой стали. Камера сгорания – из жаропрочной стали, можно использовать пустой баллон из-под сжиженного пропана.

Газовый баллон устанавливается внутрь бочки и крептся болтами к её верху

Крышку бункера следует оборудовать надежным уплотнителем из жаропрочного материала (асбестовый шнур с графитовой смазкой). Между горловиной камеры сгорания и корпусом прокладывают огнеупорный изолятор (асбестовый шнур или аналогичный по свойствам материал). Металлическую решетку колосников удобнее сделать съемной, из арматурных прутьев, чтобы было удобнее очищать камеру сгорания.

На болты крептся труба сверху бочки

Воздухораспределительная коробка с обратным клапаном на выходе устанавливается вне корпуса, перед ней можно смонтировать вентилятор, нагнетающий воздух, для повышения КПД агрегата при работе на свежесрубленных дровах.

Нагнетающий вентилятор, помогающий повысить КПД

В качестве змеевика воздушного охлаждения некоторые умельцы приспосабливают стальной или биметаллический радиатор. Смеситель, проходя через который очищенный горючий газ смешивается с воздухом, оснащается вентилятором.

Выбирая материалы для стационарной установки, предназначенной для выработки электроэнергии для домашних нужд, упор делается на надежность и доступность. Если требуется изготовить газогенератор для автомобиля, предпочтение стоит отдать нержавеющей стали – это сделает агрегат более легким и компактным. Но использование нержавейки заметно удорожает конструкцию.

Вывод

Компактный газовый генератор на дровах пригоден для установки на грузовом или легковом автомобиле. Агрегат для локальной электростанции можно установить в подвале дома, в хозяйственной постройке или при необходимости устанавливать на улице либо под навесом (когда требуется обеспечить электроэнергией какое-либо стационарное электрооборудование).

Принципиальный вопрос – правильная работа газового генератора. Чтобы агрегат функционировал с высоким КПД, необходимо тщательно отрегулировать уровень подачи воздуха (с учетом влажности топлива), интенсивность отвода газов и т.д. Изготавливать газогенератор желательно по профессиональным чертежам, с соблюдением всех размеров и пропорций.

Видео по теме:

https://youtube.com/watch?v=MF_ABzCPJ80

Газогенераторная установка своими руками: профессиональные рекомендации по сборке

Задавшись целью сделать двс на генераторном газе для автомобиля или отопительной системы, стоит обратить внимание на следующие моменты:

• Перевести на газ можно только автомобиль с карбюратором. Для современных транспортных средств требуется менять прошивку контроллера, иначе новое топливо не запустит его движение.
• Чем выше мощность двигателя, тем производительнее должен быть газогенератор.
• Установка газовой системы в багажник потребует дополнительного места. Рекомендуется вырезать часть днища или установить конструкцию на прицеп.
• Для изготовления камеры газификации потребуется термостойкий стальной сплав, например, низкоуглеродистая сталь толщиной не менее 4 мм.

Обратите внимание: попытка увеличить диаметр камеры для повышения объемов выработки топлива нецелесообразна. Производительность устройства увеличится незначительно, тогда как качество переработки древесного сырья станет значительно хуже

Для сборки работающего газогенераторного двигателя на дровах потребуются:

• старый газовый баллон;
• ресивер от грузовика или толстостенная труба;
• графитно-асбестовый шнур для уплотнения крышки;
• несколько стальных труб или радиаторов для системы фильтрации;
• небольшой вентилятор для розжига;
• листовой металл толщиной 1,5 мм.

Последовательность действий выглядит следующим образом:

• Циклон сваривается из отрезка трубы 10 см. Входной патрубок должен быть расположен сбоку устройства, выпускной — сверху емкости.
• Для охладителя подбирается труба в виде змеевика или радиатор.
• На роль фильтра тонкой очистки подойдет бочка или отрезок трубы, наполненный базальтовым волокном.

Запустить процесс розжига поможет вентилятор, полностью состоящий из металлических элементов. Это требование обусловлено безопасной работой устройства: только металл способен выдержать контакт с раскаленной газовой смесью. Топливная магистраль, ведущая от генератора к карбюратору, изготавливается из стальной трубы и монтируется под днищем машины.

Оптимизировать работу газогенератора удастся благодаря следующим рекомендациям:

• Размер дровяных чурок не должен быть более 6 см;
• Древесина должна быть полностью высушенной, чтобы часть энергии не тратилась на подсушивание дров;
• Розжиг топлива осуществляется при включенном вентиляторе не позднее чем за 20 минут до начала движения.

Обратите внимание: автомобиль на газогенераторном двигателе теряет до 50% мощности. Поэтому ждать от машины высокой скорости и быстрого старта после непродолжительной остановки не приходится

Изготовление дровяного газогенератора для частного дома

Важный нюанс, который следует учитывать, создавая дровяной газогенератор своими руками – схема оборудования. На ней указываются не только элементы, но и направления движения потоков воздуха и газа. В Интернете можно найти разные варианты генераторов газа, а одним из самых популярных среди отечественных домовладельцев является устройство, собирающееся на основе металлической 200-литровой бочки.

Принципиальная схема одного из дровяных газогенераторов

В верхней части цилиндрического корпуса устраивается бункер для древесины, объем которого принимается равным примерно 60–70 литрам. В качестве фильтрующего элемента генератора обычно используют зигзагообразную трубу. Можно взять для этого и корпус огнетушителя. Фильтр комплектуется краном, позволяющим собирать и выводить наружу конденсат, который появляется при сгорании сырой древесины.

Самодельный дровяной генератор газа

Принцип действия газогенератора на дровах, устройство и чертеж которого используются для создания самодельного устройства, заключается в следующем:

• заложенные в бункер дрова попадают в топку и сгорают;
• в процессе горения образуется газ, поступающий через систему грубой очистки в юбку в верхней части;
• при прохождении через охлаждающий фильтр газ остывает и выводится через специальный патрубок (например, к ДВС или в дополнительную зону горения).

При сгорании влажных дров газ попадает в «юбку» и при контакте с холодным воздухом оставляет небольшое количество воды. Жидкость проходит через сепаратор, изготовленный из трубы со вставленной внутрь ребристой пластиной и сливается наружу. Для увеличения КПД котла, полученное при горении дров и очищенное газообразное топливо используется для дополнительного нагрева, попадая во вторую зону горения. При этом наружу выходит только углекислый газ (CO₂).

В видео ниже представлен вариант газгена для отопления изготовленный из листового металла.

Создавая газген своими руками, можно предусмотреть в конструкции бойлер. Вода нагревается обратным горючим газом, дополнительно охлаждающимся во время этого процесса. В среднем, такое оборудование обеспечивает нагрев 5–10 л воды в минуту на 20–30 градусов.

Особенности монтажа и использования

Место для оборудования выбирается с учетом отсутствия у вырабатываемого газа запаха и его опасности для человеческого организма. Поэтому устанавливать самодельные газогенераторы на дровах желательно в отдельных помещениях. Комната должна соответствовать тем же требованиям, что и котельная – иметь хорошую принудительную вентиляцию и объем не меньше 15 кубометров.

Для вывода газа применяется специальная газовая труба, закрепляемая хомутами к патрубку генератора. Под установкой обязательно предусматривается основание из несгораемых материалов. Также стоит отметить, что работы по сборке газогенератора должны выполняться профессионалом – если опыта в проведении таких работ нет, от изготовления самодельного устройства для получения газа или увеличения КПД сгорания дров лучше отказаться.

Как работает газогенератор

Чтобы понять, какая может быть польза от газогенератора в домашнем хозяйстве, надо разобраться в его принципе работы, а потом и устройстве. Тогда можно будет оценить затраты на его изготовление, а главное, какой удастся получить результат.

Итак, пиролизный газогенератор – это комплекс узлов и агрегатов, предназначенный для выделения смеси горючих газов из твердого топлива с целью его использования в двигателях внутреннего сгорания.

Если древесину сжигать в закрытом пространстве, ограничивая подачу кислорода, то на выходе можно получить смесь горючих газов. Вот их перечень:

• угарный газ (оксид углерода СО);
• водород (Н2);
• метан (СН4);
• прочие непредельные углеводороды (CnHm).

Эффективный дровяной газогенератор должен не просто вырабатывать горючую смесь, но и сделать ее пригодной к использованию. Поэтому весь цикл получения топлива для ДВС можно смело назвать технологическим процессом, состоящим из таких этапов:

• газификация: древесина даже не горит, а тлеет при подаваемом количестве кислорода в размере 33—35% от необходимого для полноценного сжигания;
• первичная грубая очистка: летучие частицы продуктов горения, что вырабатывают древесные газогенераторы после первого этапа, отделяются с помощью сухого вихревого фильтра – циклона;
• вторичная грубая очистка: производится в скруббере – очистителе, где поток горючего пропускается через воду;
• охлаждение: продукты сгорания с температурой до 700 ºС проходят его в воздушном либо водяном теплообменнике;
• тонкая очистка;
• отправка потребителю: это может быть закачка горючего компрессором в бак-распределитель либо подача в смеситель, а затем — сразу в ДВС.

Рассмотреть устройство и принцип работы газогенератора в промышленном исполнении можно на технологической схеме, представленной ниже:

Полный цикл получения газа достаточно сложен, поскольку включает в себя несколько различных установок. Самая основная – это газогенератор, представляющий собой металлическую колонну цилиндрической либо прямоугольной формы, имеющую сужение книзу. В колонне имеются патрубки для воздуха и выхода газа, а также лючок доступа в зольник. Сверху агрегат оборудован крышкой для загрузки топлива, дымоход к корпусу не присоединяется, он просто отсутствует. Процесс горения и пиролиза, проходящий внутри колонны, хорошо отражает схема газогенератора:

Не вдаваясь в тонкости химических реакций, проходящих внутри колонны, отметим, что на выходе из нее получается смесь газов, описанная выше. Только она загрязнена частицами и побочными продуктами горения и обладает высокой температурой. Изучив чертежи газогенераторов любой конструкции, можно заметить, что все остальное оборудование предназначено для приведения газа в норму. Воздух в зону горения подается принудительно тяговой или дутьевой машиной (простыми словами — вентилятором).

Надо сказать, что самодельный газогенератор на дровах делается домашними мастерами-умельцами не такой сложной конструкции и технология выделения газа в нем несколько упрощена, о чем будет рассказано ниже.

Из чего состоит пиролизный газ?

Порода древесины не влияет на состав смеси при пиролизе. Соответственно, береза, сосна и ель выделяют практически одинаковое количество всех вышеперечисленных газов. После пиролиза 1 куб. м дерева можно получить около 90 м3 неконденсирующегося газа.

Полезная теплота при сгорании 1 м3 неконденсирующегося газа, кДж/м3, вычисляется по формуле.

Для примера возьмем березу и сделаем расчёт калорийности газа:

Qнр=127,5*28,4%+108,1*3,0%+358,8*18,2+604,4*1,4=11 321,62 кДж/м3= 11,3 МДж/м3

Затем делим полученное число на 4,187. Таким образом, Qнр будет равен 2704 кКал/м3. Для сравнения калорийность природного газа составляет 8000 кКал/м3.

Как функционирует устройство

Автомобиль на дровах работает по принципу газогенератора. Газовая смесь добывается с помощью специального агрегата и отправляет в ДВС. При сгорании смеси машина начинает движение. Если будешь использовать такой прибор, помни, что он занимает много места. Бортовая конструкция будет вырабатывать то количество ресурсов, которое требуется машине.

Правда топливо считается менее эффективным, в особенности, если оно с примесями. Из-за этого его сначала остужают, а затем очищают.

Когда газ оказывается за границами агрегата, он начинает движение по трубам, направляясь к фильтру, а затем к радиатору. В процессе движения происходит очистка, а также снижение его температурного показателя. Все примеси оседают как твердые частицы и в жидком виде на стенках. С помощью специального тройника осуществляется соединение газа с кислородом, а затем все это направляется в двигатель. Оказавшись в камере сгорания, газ приводит авто в движение.

Какое воздухогрейное оборудование лучшее

У покупателей возникает много вопросов касательно печи длительного горения: как выбрать лучшую модель или разработку, где может таиться подвох? Все модели оборудования данного типа отличаются своими преимуществами и недостатками. Выбор нужно осуществлять, исходя из требований конкретного помещения.

Печь Бутакова, конструкция.

Устройство нагревательного прибора Бутакова. Это конвекционная печь длительного горения, которая имеет следующее строение:

• стальной или чугунный корпус;
• топочная камера;
• зольник;
• конвекционные трубы, которые проходят по всей камере;
• дверца с конвектором;
• дымоход;
• регулировочный шибер.

По сравнению с канадским аналогом, топка печи Бутакова не разделяется на две камеры. Однако этот факт не влияет на производительность прибора. Так, КПД нагревательного оборудования Бутакова достигает 80-85%. Принцип работы печи Бутакова, как и всех воздухогрейных аппаратов, основывается на двух явлениях: это пиролиз и конвекция.

Пиролиз происходит непосредственно в топочной камере, куда закладываются дрова. Под действием высокой температуры и в среде недостаточного количества кислорода, органика раскладывается на газ и воду. Последняя выходит с продуктами горения наружу. Угарный раз и смесь других производных древесины в верхней части камеры воспламеняются, так как там происходит подача вторичного, подогретого воздуха. Температура верхней части топки печи Бутакова намного выше, по сравнению с нижней частью, а потому часто используется для приготовления пищи.

Конвекция воздуха проходит через трубы. Они расположены в верхней части топки на определенном расстоянии друг от друга и под нужным углом. Такое устройство прибора обеспечивает максимально быстрое прохождение холодного воздуха из нижней части комнаты и максимальный его прогрев. Конвекция воздуха происходит и через дверцу прибора. Там можно заметить соответствующие отверстия.

Металлическая печь длительного горения Бутакова имеет существенное преимущество, по сравнению с другими моделями аналогичных приборов. Ее дымоходная труба располагается таким образом, что конденсат не скапливается в емкости, а стекает по стенам трубы, попадая в топочную камеру, где и сгорает.

Принцип работы печи длительного горения Булерьян.

Что такое печь Булерьян. Если делать сравнение печей длительного горения Бутакова и Булерьян, то вторая имеет две камеры в топочном отделе, что существо улучшает ее эффективность. Так, КПД нагревательного оборудования Булерьян достигает 85-90%. Кроме этого, сегодня в продаже имеется печь Булерьан-Аква, которая пригодна для обслуживания водной системы отопления.

Прибор имеет следующее строение:

• овальный корпус из стали или чугуна;
• коллекторы;
• инжекторы;
• верхняя топочная камера;
• нижняя топочная камера;
• дымоход с шибером;
• дверка с шибером;
• зольник.

Это самые эффективные печи длительного горения, так как их оригинальная конструкция позволяет нагнетать воздух вовнутрь конвектора с инжекторами без помощи электровентилятора. Естественная циркуляция воздуха происходит за счет ощутимой разницы температур на входе и на выходе из трубок. Она составляет порядка 120°C.

Обвязка печи Булерьян-Аква с водяной рубахой.

К конвекторам печи можно подсоединять воздуховоды. Этим самым возможен обогрев смежных помещений. В условиях повышенной температуры воздуха, который циркулирует по трубам, рекомендуется использовать алюминиевые воздуховоды. Однако никто не отменял теплопотери, а потому потребитель, желая повысить эффективность теплопередачи, обязан произвести утепление вентиляционной разводки.

Еще одна особенность, которой характеризуется чугунная отопительная печь длительного горения Булерьян-Аква – это возможность подключения к ней контура водяного отопления. Печь монтируют в систему отопления как открытого, так и закрытого типа. Для этого патрубки подключаются к конвекторам нагревательного оборудования. И теперь по трубам внутри топки циркулирует не воздух, а вода контура отопления. Подобная разводка имеет один существенный минус – холодная вода охлаждает камеру горения. Как результат, падает и эффективность печи, вследствие чего увеличивается количество используемого энергоносителя.

Недостатком устройства является скопление конденсата в специальной емкости. Также при использовании энергоносителя с большим процентом влаги на внутренней поверхности дымохода образуются маслянистые отложения. Они со временем затвердевают, что усложняет процесс чистки.

Кроме вышеперечисленных вариантов, специалисты советуют для дачи или загородного дома соорудить каменные печи длительного горения . Как она устроена и ее принцип работы описаны в видео:
