Решил заняться лечением этой больной проблемы — дребезг рычага КПП

Сначала думал разобрать и просто поменять ремкомплект кулисы, но не тут то было, ремкопмлекта на мою кулису нигде нет (машина 12 года). Каталожный номер втулок кулисы сфотал, может кому пригодится или кто заморочиется и все же где-то найдет этот ремкопмлект.

А такого типа кулису как у меня, на сколько я знаю, ставили на Приоры с середины 11 года. Тогда было принято решение, вырезать из-под канистры кругляшки и подставить их с обеих сторон к железным шайбам, то бишь увеличить толщину всей этой конструкции…Можно было сделать проще, просто сточить втулку, которая там стоит, на 1,5-2,0 мм где-то. Но данная затея мне не очень понравилась…

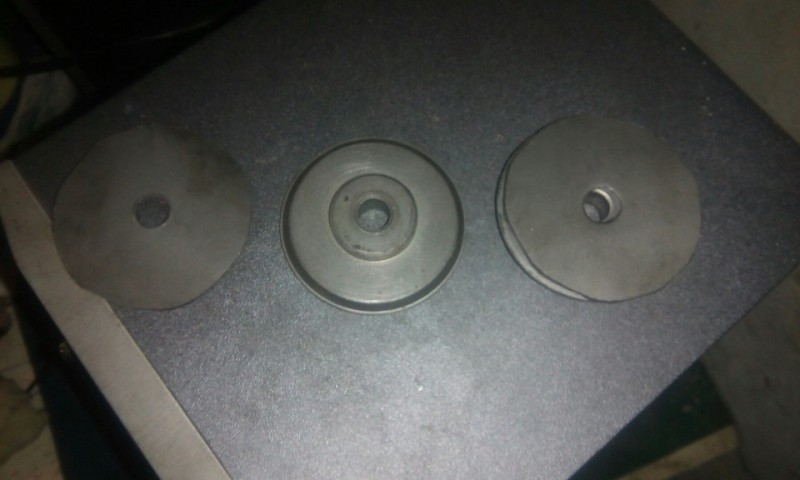

Вырезал кругляшки, вставил их в месте соприкосновения железной шайбы и пластмассовой втулки (оправки) самого рычага и все смазал там синей смазкой.

Все собрал, а собирал я все это дело раза в три дольше, чем разбирал и загнал машину в гараж, на яму, менять шарнир реактивной тяги КПП от LADA Sport.

Ремонт

Вне зависимости от того, что именно вы будете делать с кулисой — ремонтировать, регулировать или менять, вам все равно потребуется разобрать данный узел.

Разборка выполняется следующим образом.

• Снимите кожух с ручки вашей коробки переключения передач.
• Установите автомобиль на яму, либо поднимите переднюю часть с помощью домкрата.
• Демонтируйте переднюю консоль. Она удерживается на крепежных болтах.
• Теперь снимите саму кулису. Для ее фиксации в АвтоВАЗ использовали 6 болтов в случае с моделью ВАЗ 2110.
• Проводя демонтажные работы, обязательно изучайте состояние всех элементов.
• Отогнув пыльник, вы откроете себе доступ к опоре, сальнику и карданчику.

Меняем пыльник

Теперь что касается ремонта. На этот счет может быть несколько рекомендаций, в зависимости от текущего состояния узла и его компонентов.

1. В лучшем случае ремонт потребует применения ремкомплекта для кулисы. Стоит он немного.
2. Если деформировалась втулка, ее потребуется заменить на новую.
3. Проверьте отверстие оси рычага на предмет износа.
4. Убедитесь, что у карданчика нет люфта. В противном случае обычным ремокомплектом уже не обойтись, то есть потребуется полная замена всей кулисы.
5. Не редко виновником постороннего шума, дребезжания при переключениях скоростей на коробки передач становится подушка кулисы. Поменять ее достаточно просто, а провести операцию по силам даже новичку.

Ремонт

Вне зависимости от того, что именно вы будете делать с кулисой — ремонтировать, регулировать или менять, вам все равно потребуется разобрать данный узел.

Разборка выполняется следующим образом.

• Снимите кожух с ручки вашей коробки переключения передач.
• Установите автомобиль на яму, либо поднимите переднюю часть с помощью домкрата.
• Демонтируйте переднюю консоль. Она удерживается на крепежных болтах.
• Теперь снимите саму кулису. Для ее фиксации в АвтоВАЗ использовали 6 болтов в случае с моделью ВАЗ 2110.
• Проводя демонтажные работы, обязательно изучайте состояние всех элементов.
• Отогнув пыльник, вы откроете себе доступ к опоре, сальнику и карданчику.

Меняем пыльник

Теперь что касается ремонта. На этот счет может быть несколько рекомендаций, в зависимости от текущего состояния узла и его компонентов.

1. В лучшем случае ремонт потребует применения ремкомплекта для кулисы. Стоит он немного.
2. Если деформировалась втулка, ее потребуется заменить на новую.
3. Проверьте отверстие оси рычага на предмет износа.
4. Убедитесь, что у карданчика нет люфта. В противном случае обычным ремокомплектом уже не обойтись, то есть потребуется полная замена всей кулисы.
5. Не редко виновником постороннего шума, дребезжания при переключениях скоростей на коробки передач становится подушка кулисы. Поменять ее достаточно просто, а провести операцию по силам даже новичку.

Замена сальника

Достаточно часто владельцы ВАЗ 2110 сталкиваются с ситуацией, когда после стоянки под машиной они обнаруживают следы масла. Варианта здесь два — износился масляный фильтр или возникли проблемы с сальником.

По мере замены сальника вы сможете параллельно произвести осмотр и смену таких элементов как подушка, карданчик, пыльник.

Демонтажные работы

Но давайте обо всем по порядку. Первым делом проверьте, действительно ли это сальник, а не фильтр. Если с фильтром все хорошо, тогда загоняем автомобиль на яму или находим другой способ оказаться под днищем вашего ВАЗ 2110. Предварительно не лишним будет посмотреть видео материалы относительно сложившейся у вас ситуации.

1. Внимательно осмотрите пыльник. Если из коробки передач через сальник вытекает масло на вашем авто, его следы обязательно останутся на пыльнике.
2. Отогните пыльник. Так вы сможете добраться до карданчика, отсоединить его и получить доступ к манжете.
3. Демонтировать карданчик сначала нужно от рычага, а уже потом от самой кулисы. Не наоборот.
4. Карданчик снят, потому двигаемся к сальнику.
5. Манжета с коробки переключения передач снимается при помощи крючка и шила. Потому заранее позаботьтесь о наличии этих инструментов у вас под рукой.
6. Теперь на место старого сальника устанавливается новый. Народные умельцы приспособились использовать обычную крышку от пластиковых бутылок. Если приноровиться, то получается очень легко менять сальник.
7. Выполнив замену элемента, верните все демонтированные компоненты на свои места. Если некоторые из них нуждаются в замене или уже заметны следы износа, лучше поменять сразу. Вряд ли вам захочется через пару недель повторять ту же операцию и валяться под собственным автомобилем.

Ремонт не даст желаемого результата, если регулировка была проведена с допущением ошибок. Чтобы сделать все аккуратно и грамотно, воспользуйтесь помощью напарника. Один будет работать под автомобилем, второй подсобит из салона.

Коробка переключения передач является одним из самых сложных агрегатов транспортного средства. Тем не менее это вовсе не значит, что ее ремонт нельзя производить в домашних условиях своими силами. Сейчас мы вам расскажем, что представляет собой кулиса ВАЗ 2110, каковы могут быть причины ее неисправности и как произвести ремонт механизма.

Ремонтируем коробку

В случае, когда такого рода регулировочные работы особого результата не принесли, придется производить снятие и разборку коробки переключения передач вашего ВАЗ 2110

Главное внимание следует уделить шестеренкам, так как их выбивает чаще всего. Особенно это касается первой и второй скоростей

Так же важно будет осуществить проверку фиксатора. Всего фиксаторов в КП три штуки

Самый первый из них очень длинный и ответственность несет за 1 и 2 передачи. Далее идет фиксатор для третьей и четвертой передач, а самый короткий из фиксаторов предназначается для 5-ой передачи

Всего фиксаторов в КП три штуки. Самый первый из них очень длинный и ответственность несет за 1 и 2 передачи. Далее идет фиксатор для третьей и четвертой передач, а самый короткий из фиксаторов предназначается для 5-ой передачи.

полная сборка коробки передач

Нередко обладателями ваз 2110 озвучивается проблема, касающаяся переключения или вылета первой скорости. Скорее всего, причины кроются в следующем:

• неполадки синхронизатора;
• повреждение пружины фиксатора при болтании рычага и произвольном включении скоростей;
• поврежденные шток и вилка.

Распространённой является неполадка, когда вторая передача включается нехотя, или её просто-напросто выбивает. Наиболее вероятные причины неполадки:

• плохое зацепление шестерёнки и муфты, включающей передачи;
• износ зубьев шестерни и муфты;
• неполадки со сцеплением.

Привод управления коробкой передач Лада Приора Lada Priora

Регулировка может потребоваться после снятия и обратной установки коробки передач ваз 2170, а также при нечетком переключении передач во время эксплуатации автомобиля лада приора.Вам потребуются два ключа «на 13».

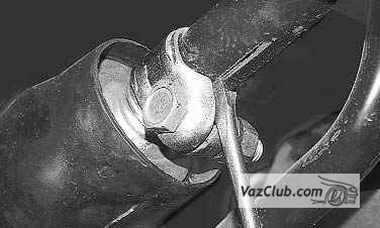

1. Снизу автомобиля ослабьте и отверните на 3–5 оборотов гайку стяжного болта хомута на тяге управления коробкой передач.

2. Немного расширьте отверткой паз хомута и паз на конце тяги, чтобы обеспечить свободное перемещение тяги относительно штока выбора передач, и установите шток в нейтральное положение.

Схема регулировки положения рычага переключения передач лада приора: 1 – кронштейн блокировки заднего хода; 2 – упор оси; 3 – ось рычага переключения передач; 4 – втулки оси; 5 – рычаг переключения передач; 6 – дистанционная втулка; 7 – сферическая шайба шаровой опоры; 8 – сферический палец рычага переключения передач; 9 – пол кузова; 10 – шаровая опора; 11 – буфер; 12 – пружина; 13 – шаблон 67.7834.9527; 14 – накладка кронштейна

3. В салоне автомобиля снимите чехол рычага переключения передач с рукоятки, опустите чехол по рычагу вниз и установите рычаг так, чтобы его нижний (неизогнутый) конец расположился примерно вертикально. При наличии шаблона 67.7834.9527 выставьте рычаг переключения передач так: при снятом чехле рычага установите шаблон в окно накладки 14 кронштейна блокировки заднего хода. Введите в паз шаблона 13 упор 2 оси рычага 5 и прижмите его к шаблону в поперечном направлении, не вызывая упругой деформации кронштейна 1. Зафиксируйте рычаг 5 в этом положении.

4. Снизу автомобиля ваз 2171 легкими движениями руки (чтобы не переместить рычаги механизма выбора передач ваз 2172) выберите осевой люфт штока в направлении назад и его угловой люфт в направлении против часовой стрелки.

5. Затяните гайку стяжного болта хомута, установив хомут на расстоянии 1–3 мм от конца тяги.

Коробка передач и кпп Лада Приора

Коробка передач Лада Приора (Lada Priora)

Неисправности коробки передач Лада Приора (Lada Priora) их причины и способы устранения

Снятие и установка коробки передач Лада Приора (Lada Priora)

Разборка и сборка коробки передач Лада Приора (Lada Priora)

Разборка и сборка вторичного вала Лада Приора (Lada Priora)

Разборка и сборка первичного вала Лада Приора (Lada Priora)

Разборка и сборка синхронизатора коробки передач Лада Приора (Lada Priora)

Сборка и разборка дифференциала Лада Приора (Lada Priora)

Подбор регулировочного кольца подшипников дифференциала Лада Приора (Lada Priora)

Сборка и разборка механизма выбора передач Лада Приора (Lada Priora)

Снятие и установка сальников коробки передач Лада Приора (Lada Priora)

Замена втулок оси рычага переключения передач Лада Приора (Lada Priora)

Сборка и разборка рычага переключения передач Лада Приора (Lada Priora)

Привод управления коробкой передач Лада Приора (Lada Priora)

Особенности и назначение кулисы на ВАЗ-2110

Проще всего ознакомиться с принципом действия кулисы, изучив фото-чертеж изделия. Данный функциональный агрегат напрямую связан с работой КПП и посредством рычажной передачи позволяет переключать шестерни ведомого вала. Тем самым водитель может менять передаточное число ведущего и ведомого валов коробки передач. Ни для кого не секрет, что благодаря этому можно менять скорость движения автомобиля и соответственным образом настраивать крутящий момент, создающий тяговую силу на приводной вал колес. Благодаря кулисе также включается задний ход и может быть полностью заблокировано движение автомобиля.

ВАЗ 2110 кулиса

Естественно, кулиса играет одну из ключевых ролей в системе управления автомобилем. Если рычаг переключения скоростей неисправен — полноценное езда в реальных дорожных условиях затрудняется, а бывает, что и вовсе становится невозможной. К сожалению, ломаться данный функциональный агрегат может весьма часто. Наверняка, вам будет интересно знать, почему это происходит и как вовремя предупредить неисправность кулисы. Этим вопросам посвящен следующий раздел нашей статьи.

Основные неисправности кулисы

Все неисправности кулисы коробки передач «Лады Приоры» и способы их устранения:

Симптом	Неисправность	Модель КПП	Способ решения проблемы
Нечеткое включение передач	Изношены втулки	2170–2181	Заменить все втулки
Повреждена подушка	2170–2180	Заменить подушку
Растянуты тросы	2181	Заменить тросы
Ослаблена затяжка хомутов тяги	2170–2180	Отрегулировать, затем затянуть
Провалился рычаг	Порвалась подушка	2170–2180	Заменить подушку
Слишком большой ход рычага	Изношены втулки	2170–2181	Заменить все втулки
Растянуты тросы	2181	Заменить тросы
Ослаблена затяжка хомутов тяги	2170–2180	Отрегулировать, затем затянуть
Одна или несколько скоростей включаются не с первого раза	Деформированы вилки	2170–2181	Заменить вилки
Ослаблена затяжка хомутов тяги	2170–2180	Отрегулировать, затем затянуть
Растянуты тросы	2181	Заменить тросы

Основные неисправности кулисы КПП «Приоры» одинаковы для любых трансмиссий и обусловлены их конструкцией. Рычаг и жесткий привод изготовлены из стали, поэтому не ломаются. Остальные детали, всевозможные пластиковые втулки и тросы, фиксирующие тягу хомуты, нередко выходят из строя (их гайки имеют дурную привычку разбалтываться). Кроме того, на так называемых кулисных коробках, то есть КПП 2170–2180, нередко выходит из строя резинка (резиновая опора рычага), что тоже приводит к проблемам с включением требуемых скоростей.

Одним из редких дефектов является дребезг кулисы КПП «Приоры» 2014 года, хотя встречается и на автомобилях иных годов, но всегда с кулисной трансмиссией. Он вызван контактом между реактивной тягой и тягой переключения передач. Из-за работающего двигателя контакт получается вибрирующим, а столкновение деталей порождает звон. Чтобы устранить его, достаточно чуть-чуть отодвинуть обе тяги друг от друга.

Как отрегулировать кулису на ВАЗ 2110 своими руками

Перед тем как отрегулировать кулису КПП необходимо выполнить ряд подготовительных работ:

1. Загоните авто на яму.
2. Затяните ручник и установите противооткатные упоры.

Способ №1 — регулировка кулисы по задней скорости.

1. Ослабьте хомут.
2. Включите заднюю скорость и расположите рычаг так как вы хотели бы его видеть в этом положении.
3. Затем затяните хомут и проверьте как работает кулиса, устраивает ли вас нынешнее положение рычага и работа кулисы.

Способ №2 — регулировка кулисы по первой скорости.

Этот метод используют, как правило, тогда, когда первый способ не дал результата.

1. Включите первую скорость.
2. Ослабьте хомут кулисы.
3. Проворачивайте привод кулисы против часовой стрелки до тех пор, пока рычаг КПП не начнет упираться в пластиковый стопор задней скорости.
4. Затяните хомут, и проверьте как все работает.

Способ №3 — регулировка кулисы на «нейтралке».

Если у вас отсутствует пластиковый фиксатор ограничитель, регулировка делается по нейтральной передаче.

Чтобы отрегулировать нейтральное положение рычага переключения передач, необходимо точно рассчитать глубину выноса кулисы вашей КПП на кардан автомобиля ВАЗ 2110. Иногда подобные манипуляции заканчиваются появлением раздражающего дребезга рычага.

Если регулировка кулисы ни к чему не привела и с переключением по-прежнему беда — замените кулису полностью или попросите помощи у специалистов.

Казалось бы, такой элемент, как кулиса, нельзя доработать или модернизировать, ведь здесь все предельно просто. Однако, тюнинг возможен и здесь, об этом и поговорим в этой статье, а в качестве примера у нас будет автомобиль ВАЗ-2110. Многие автовладельцы предпочитают менять штатную кулису, потому что у нее слишком длинный ход, вместо нее устанавливают короткоходную. Это хорошо, потому что улучшается четкость переключения и на это тратится меньше времени, но, вместе с тем, автолюбители почему-то забывают о том, что кулиса нуждается в регулировке.

Если регулировки нет, то в скором времени водитель почувствует трудности с переключением скоростей. Работу рекомендуется выполнять вместе с помощником, хотя, при желании, можно все сделать и в одиночку.

В данном случае владелец «десятки» заменил кулису, не стал ее регулировать и у него появились проблемы во время переключения задней и пятой скорости. Регулировку можно сделать по-разному, рассмотрим с вами несколько вариантов.

1. В первом случае регулировка производится по задней передаче. Переключаем коробку в режим заднего движения, после чего лезем под машину и затягиваем хомут. Все, работа закончена, проблема решена. Но что делать, если переключиться на заднюю скорость невозможно? Для этого у нас есть следующий способ.

2. Здесь кулиса «десятки» настраивается при включенной первой передаче. Переключаем ручку КПП на первую скорость, откручиваем болты крепления хомута кулисы, для этого придется лезть под машину. Далее привод нужно прокрутить против часовой стрелки. Крутим до тех пор, пока рычаг КПП не столкнется с пластмассовым фиксатором задней скорости. Теперь нужно лишь закрутить болты хомута и настройка на этом завершена.

Вы хотите настроить нейтральное положение коробки передач? Тогда придется рассчитать посадку кулисы на карданчик «десятки». Итак, мы узнали, что при замене кулисы нужно в обязательном порядке произвести ее регулировку, дабы в дальнейшем не возникло проблем с переключением скоростей. Мало того, мы научились делать своими руками, а это экономит нам деньги. Однако, если вы специалист и делали такую работу впервые в жизни, то идеально собрать механизм будет непросто.

Очень часто после самостоятельной модернизации в коробке передач появляются посторонние звуки. Некоторые не обращают на дребезг никакого внимания и заглушают его музыкой, но мы не из таких, так что нам необходимо устранить причину возникновения звука. Проблема решается достаточно просто, для этого нужно лишь купить пружину и поставить ее на кулису. Эта пружина будет удерживать коробку переключения передач и образование неприятного шума прекратится. Еще раз вернемся к регулировке и повторим, как это делать:

1. Устанавливаем КПП в нейтральное положение.

2. Шток выбора передач проворачиваем против часовой стрелки. Делаем это до тех пор, пока регулировочный штифт не попадет в отверстие штока.

3. Удаляем облицовку рычага коробки передач.

4. После фиксации ручки КПП и штока выбора передач, фиксируем регулировочный болт.

Ход рукоятки коробки передач настраивается индивидуально, делается это путем корректировки длины плеча кулисы.

Кулиса короткоходная на Приору PrioraPRO

Перед тем, как рассмотреть, как правильно установить короткоходную кулису на Приору своими руками давайте вспомним для чего это делается.

Суть короткоходной кулисы состоит в том, что она снижает ход рычага коробки передач (далее КПП) во время выключения или включения передач. Более того переключение передач в машине становится четче.

В отличие от заводского стандартного рычага, короткоходная кулиса обладает несколько другими углами изгиба. Благодаря улучшенной геометрии, процесс переключения передач приносит наслаждение любителям спортивной езды.

Как уже оговаривалось, установка короткоходной кулисы Приора приводит к тому, что рычаг переключения передач реагирует на ваше движение быстрее и отзывчивее, при этом непосредственно ход кулисы будет меньше.

Если вы поклонник спортивного стиля и желаете как можно скорее разгонять автомобиль, то и переключать передачи вам необходимо будет быстро. Опять-таки и здесь придется ко двору короткоходная кулиса.

Процесс установки

Разберем ход установки короткоходной кулисы Приора своими руками пошагово.

Для начала необходимо стянуть с рычага коробки набалдашник и чехол. Набалдашник на рычаге не закрепляется, поэтому достаточно приложить определенное усилие для того, чтобы его снять.

Ключом на «13» ослабляем хомут и отделяем тягу рычага КПП от кардана.

Для освобождения рычага, из механизма подпружинивания освобождаем шарик, необходимый для активации задней передачи с блокировкой. Для этого снимаем стопорное кольцо.

Категорически запрещено резко тянуть за рычаг вверх при попытке освободить его.

Не спеша, аккуратно снимаем стопорное кольцо.

Вынимаем пружинку и после этого рычаг со вставленным в пластиковую оправку шариком, а также стопорное кольцо.

Пластиковая оправка включает в себя две части: нижнюю, расположенную справа и верхнюю, расположенной слева цилиндрической формы. В верхней части присутствует разрез. Этот компонент и одевается на рычаг КПП. В нижней части находится шарик рычага. Верхняя часть обхватывает нижнюю часть таким образом, чтобы пазы совпадали.

Достаём рычаг и тягу из салона. Для удобства можно отделить рычаг от тяги, хотя это и вовсе не обязательно.

Используя ключ на «10» отвинчиваем левый болт на карданчике и стягиваем резиновый пыльник.

Карданчик от Приоры отличается по длине от карданчика калины. Необходимо укоротить шток от калины, в зависимости от его типа.

Вставляем кардан от калины. Негусто смазываем его литолом изнутри. При вкручивании болта не нужно его перетягивать.

Через салон вставляем тягу. Желательно делать это не в одиночку, а взять кого-то себе в помощники. Пусть один удерживает резинку в салоне, через которую проходит тяга, второй же постепенно протягивает тягу.

Далее собираем рычаг:

— Надеваем обратно тягу на шток карданчика.— Обратно снаряжаем механизм подпружинивания (также смазываем шарик литолом).— Выполняем центрирование рычага (закрепляем его в удобное положение).— Затягиваем на тяге хомут.

Вполне возможно рычаг сразу не отцентруется как надо. В таком случае выполняем пункты 3-4 повторно.

Обратите внимание, что если вначале собрать механизм подпружинивания, то из-за большей длины штока будет невозможно надеть тягу на карданчик (проблема решаема, если укоротить карданчик)

Не забываем надеть пыльник на карданчик

После выполнения вышеперечисленных действий мы сможем правильно установить на Приору короткоходную кулису.

Также необходимо будет отрегулировать механизм, блокирующий включение задней передачи. Из-за того что мы подгоняем кулису короткоходную Приоры под себя, может возникнуть следующая проблема. Механизм блокировки не совпадает с пластиной, за которую он цепляется. Проблему решаем путем снятия пластины, а также тщательной регулировки зацепления.

В итоге останется только надеть набалдашник и чехол на рычаг КПП. Имейте в виду, что после сборки рычаг КПП будет отклонен в правую сторону.

Преимущества короткоходной кулисы

После того как мы купили короткоходну кулису на Приору и вручную ее установили можно будет увидеть следующие улучшения:

— ход рычага становится в 3 раза короче, в результате чего значительно быстрее происходит переход с передачи на передачу. Можно ощутить себя как будто бы за рулем спортивной машины;

— к переключению необходимо привыкнуть, потому что сам рычаг стоит не в родном своем положении. Для втыкания передач теперь нужно прикладывать больше усилий;

пропадает раздражающий дребезг, который присущ карданчикам моделям лад от девяток до Приор на высоких оборотах.

Замена кулисы КПП

Для начала стоит определиться, будете ли вы покупать готовую короткоходную деталь или сделаете ее самостоятельно. Для водителей Лада Приора, которые не занимались модернизацией компонентов, мы рекомендуем выбрать первый вариант. Инструкция будет проводиться с учетом доработок.

Для работы нам понадобятся:

• Две металлические пластины.
• Карданчик от Калины.
• Сварочный аппарат.
• Набор ключей, в том числе и накидных.
• Болгарка с отрезным кругом, в качестве альтернативы можно использовать ножовку по металлу.

Пошаговая инструкция

1. Начинается ремонт и замена со снятия декоративного чехла с рычага КПП. Набалдашник может не поддаваться, но он ни чем не закреплен, поэтому просто сильно потяните на себя;

Ремонтируем кулису Лада Приора

В первую очередь нужно снять чехол рычага КПП. Поскольку он выполнен из очень дорогой кожи редкого животного, обращаемся с ним аккуратно, хотя с его демонтажем вопросов, скорее всего, не будет.

Далее поступаем так:

1. Откручиваем две гайки и один болт кронштейна блокировки заднего хода. Снимаем его.
2. Отворачиваем гайку оси рычага переключения передач.
3. Аккуратно достаем ось из рычага и так же аккуратно удаляем старые втулки шайбы оси рычага переключения передач.
4. Убираем стопорное кольцо шарнира рычага переключения передач и снимаем рычаг в сборе.
5. Силиконовой смазкой смазываем новую шаровую опору рычага КПП и устанавливаем ее на рычаг.
6. Перед тем как ставить втулки шарнира рычага переключения передач, стоит тщательно удалить с него все заусенцы. Это позволит тем самым втулкам отработать как можно дольше.
7. Пружину шаровой опоры также безжалостно выбрасываем и заменяем ее новой, поскольку ее жесткость и размер уже отличаются от номинальных.
8. Теперь ставим обе шайбы на рычаг, предварительно обильно смазав их силиконовой смазкой, не забывая про дистанционную втулку рычага.
9. Ставим рычаг КПП на место и фиксируем его стопорным кольцом.
10. Теперь самое интересное. Нам нужно заменить ось рычага КПП. Сделать это не так-то просто, потому что мы сильно ограничены в пространстве. Держим самообладание и кропотливо попадаем в специальный вырез на кронштейне блокировки заднего хода.
11. Если у нас все получилось, совмещаем отверстия тяги КПП и самого рычага, установив вторую упорную шайбу и фиксируем успех  гайкой крепления оси рычага КПП.
12. Ну вот, наконец-то хитрый механизм установлен. Теперь можно ставить на место накладку кронштейна блокировки заднего хода.
13. Все? Нет, не все. Теперь ставим декоративную накладку на рычаг КПП и опускаемся под машину. Находим там шарнир реактивной тяги кулисы, о существовании которого многие даже не догадываются.
14. Убеждаемся в том, что шарнир отказывается выполнять свои функции (обеспечивать точность включения передач), о чем скажет навязчивый люфт и стуки.
15. Его мы заменим на самодельную деталь, изготовленную из стойки стабилизатора любого переднеприводного ВАЗа. Для этого нужно иметь сварочный аппарат, болгарку и некоторые навыки в их использовании.
16. Но если ничего из этого у нас нет, как бывает в большинстве случаев, просто ставим новый шарнир. Надолго его не хватит, но мы будем знать, что через пару тысяч км пробега стоит сюда вернуться.
17. Для этого ослабляем хомут и сдвигаем его подальше от шарнира.
18. После этого откручиваем гайку крепления реактивной тяги шарнира, но не полностью. В противном случае шарнир грохнется вам под ноги, рассыпавшись на несколько частей.
19. Откручиваем болты крепления шарнира и только после этого снимаем шарнир с машины вместе с кронштейном. Это самый оптимальный вариант замены, поскольку установить новый шарнир на кронштейн куда проще на столе, чем под машиной, стоя в три погибели.
20. Гайки не затягиваем, а устанавливаем кронштейн в сборе с шарниром на машину.
21.  Затягиваем крепление шарнира. Активно покачиваем реактивную тягу, чтобы шарнир занял свое место во всей этой контсрукции. Только теперь можно затягивать хомут шарнира и саму гайку крепления шарнира. Гайку шарнира затягиваем в последнюю очередь.

Надеяться на чудо не стоит, но рычаг переключения передач на Приоре теперь будет гораздо меньше делать нервы водителю и люфт, соответственно, станет куда менее ощутимым. Так, с минимальными затратами по деньгам и времени, мы сможем привести кулису КПП Лада Приора в более-менее удобоваримое состояние.

Ни для кого не секрет, что приора имеет врожденную болячку — дребезг карданчика КПП.

Практически у всех приор через некоторое резиновый пыльник карданчика КПП разрушается. Одного взгляда достаточно, чтобы вынести вердикт: пыльник изготовлен из пережженной резины, поэтому его хватает ненадолго! Маркировка на пыльнике карданчика была не балаковская.

Было принято решение заменить  пыльник приоры на пыльник от калины, а также заменить и сам карданчик КПП приоры на карданчик калины — уж больно его хвалят на различных форумах.

	Родной пыльник карданчика КПП потрескался, а в его «гармошке» даже протерлась дыра
	Приобрел пыльник балаковского производства и тольяттинский карданчик КПП, все от калины
	С карданчиком КПП от калины пришлось немного повозиться: шток карданчика калины длиннее штока приоры примерно на 2 см. Так как возможности сравнить карданчик калины с родным карданчиком у меня не было (он в это время еще стоял на машине), пришлось пилить «вслепую». Я отмерил 1,8 см от края и начал пилить
	Болгарки нет, пилил ножовкой по металлу — ушло на это примерно 40 минут времени, 2 ножовочных полотна и немного сточенный уголок на наждаке))) Пилить очень трудно, поскольку металл крепкий! После того, как отпилил часть штока, с помощью наждака и напильника сделал конусную фаску
	Приступаем к снятию родного карданчика КПП. Ослабляем стяжной хомут, стягиваем порванный пыльник. Далее откручиваем фиксирующий болт, но к сожалению это не так просто сделать: болт промазан красным фиксатором резьбы и никак не получается его открутить. Рожковый ключ проворачивал, «слизывая» грани, а мощная торцевая головка не помещалась, ей мешал корпус коробки передач. В общем, для того чтобы снять фиксирующий, запаситесь накидными ключами. Сама замена пыльника и карданчика занимает от силы 10 минут
	Пилил наугад, но в размер попал поразительно точно — длина штока у родного карданчика КПП приоры и карданчика КПП калины одинаковы!
	Родной карданчик КПП приоры по сути и не карданчик вовсе: он изгибается только в одной плоскости, а калиновский карданчик КПП — в 2-х плоскостях. К тому же, на фото хорошо виден огромный зазор 2-3 мм на родном карданчике приоры
	Пыльники отличаются незначительно, но у калиновского пыльника качество изготовления лучше, чем у родного пыльника приоры
Немного о регулировке. Во время откручивания фиксирующего болта выскочила задняя скорость. Пришлось пассатижами вручную включать нужную передачу, но с первого раза это сделать мы не смогли. Собрав механизм оказалось, что на месте задней передачи получилась первая, а вторую невозможно было включить из-за ограничителя задней скорости. Пришлось все переделывать. Повторная регулировка получилась еще хуже, остались только 3, 4, 5 передачи. Нормально отрегулировать удалось только с 4-го раза, найдя пассатижами заднюю передачу. А нашли мы ее так: сняв кулису и зажав шток карданчика пассатижами, повернули его против часовой стрелки до упора и толкнули шарнир вперед. Для того, чтобы точно убедиться, что мы включили именно задний ход, я завел двигатель и аккуратненько тронулся — машина поехала назад! Сразу оговорюсь, абсолютно ничего с коробкой не случится, ничего не вылетит и не сломается
	Устанавливаем на место карданчик КПП. Немного отрихтовав стяжной хомут, состыковали карданчик КПП с кулисой, установили рычаг в положение задней передачи и затянули стяжной хомут! Проверка показала, что все передачи есть и они прекрасно работают. Ощущения очень приятные, передачи включаются очень мягко и плавно, никаких закусываний. Поперечный люфт рычага не изменился, продольный стал меньше, но эту разницу ни в движении, ни стоя на месте не заметно. Положение рычага немного поменялось, он стал немного ближе к водительскому креслу, но ни за что не задевает, да и с виду этого не заметно, только по ощущениям! Зато за пятой передачей теперь не нужно тянуться так далеко

Преимущества короткоходной кулисы

После того как мы купили короткоходну кулису на Приору и вручную ее установили можно будет увидеть следующие улучшения:

— ход рычага становится в 3 раза короче, в результате чего значительно быстрее происходит переход с передачи на передачу. Можно ощутить себя как будто бы за рулем спортивной машины;

— к переключению необходимо привыкнуть, потому что сам рычаг стоит не в родном своем положении. Для втыкания передач теперь нужно прикладывать больше усилий;

пропадает раздражающий дребезг, который присущ карданчикам моделям лад от девяток до Приор на высоких оборотах.
