Трансмиссия шевроле нива

Сборочные компоненты коробки передач Шевроле Нива

На картере сцепления, напротив сапуна, краской наносят маркировку, указывающую, для какой модели автомобиля предназначена коробка передач: Внешний вид коробки передач Шевроле Нива в сборе с механизмом привода выключения сцепления 1 — картер сцепления; 2 — картер коробки передач; 3 — сапун; 4 — корпус рычага переключения передач; 5 — фланец; 6 — чехол тяги; 7 — тяга привода; 8 — хомут тяги; 9 — выключатель света заднего хода; 10 — кронштейн крепления приемной трубы; 11 — центрирующая втулка; 12 — уплотнитель центрирующей втулки; 13 — фланец эластичной муфты; 14 — задняя крышка; 15 — нижняя крышка; 16 — пробка заливного отверстия; 17 — чехол вилки выключения сцепления; 18 — вилка выключения сцепления В картере коробки переключения передач Шевроле Нива с левой стороны расположено заливное контрольное отверстие, а в нижней крышке картера — сливное.

Отверстия закрыты пробками с конусной резьбой.

В сливной пробке находится магнит. Он задерживает частицы стали, попадающие в масло при износе деталей. В верхнюю часть картера сцепления ввернут сапун.

Он препятствует повышению давления в коробке передач Шеви Нива при ее нагреве. В случае неисправности сапуна заклинивание колпачка возможна сильная течь масла через уплотнения.

Вид на коробку передач Шевроле Нива со стороны первичного вала 1 — картер сцепления; 2 — первичный вал; 3 — направляющая втулка подшипника выключения сцепления; 4 — подшипник выключения сцепления; 5 — вилка выключения сцепления В коробке передач Шевроле Нива находятся три вала: Первичный вал опирается на два шариковых подшипника, расположенных в заднем торце коленчатого вала и в передней стенке картера коробки передач последний воспринимает основную часть нагрузки.

В заднем торце первичного вала установлен игольчатый подшипник, являющийся передней опорой вторичного вала и обеспечивающий соосность валов.

Вторичный вал также опирается на шариковый подшипник в задней стенке картера коробки передач и роликовый подшипник в ее задней крышке. Первичный вал имеет два зубчатых венца.

Косозубый венец, расположенный ближе к передней стенке картера, находится в постоянном зацеплении с передней шестерней промежуточного вала таким образом эти валы всегда вращаются вместе. Промежуточный вал представляет собой блок из четырех косозубых шестерен. При включении любой передачи, кроме IV, крутящий момент передается на вторичный вал через промежуточный.

Отворачивая гайку, вы одновременно спрессуете с вторичного вала центрирующее кольцо. Первичный вал в сборе Нива стрелкой указано место закрепления в тисках при разборке: Сборка первичного вала КПП выполняется в последовательности обратной разборке.

Для разборки вторичного вала Шеви Нива потребуется инструмент: Зазор должен быть 0,,10 мм. Предельно допустимый зазор — 0,15 мм.

AISIN обзор КПП для Нивы Шевроле

https://youtube.com/watch?v=taz1FiAhyyM

Если зазор превышает предельно допустимый, замените изношенные детали. Пружинную коническую шайбу устанавливайте так, чтобы ее конус был обращен наружу. Разборка и сборка механизма выбора передач Шевроле Нива Для работы по разборки и сборки механизма выбора передач на Шеви Нива потребуется инструмент: Сборка механизма выбора передач Нива Шевроле выполняется в порядке, обратном снятию.

Разборка и сборка привода механизма выбора передач Нива Шевроле Для ремонта привода механизма выбора передач на Шеви Нива потребуется инструмент: Снимите привод механизма выбора передач Отверните две гайки крепления кронштейна к опорной пластине Извлеките из отверстий пластины втулки. Осмотрите ее и при необходимости замените.

Назначение и расположение предохранителей и реле Daewoo Matiz

Предохранители и реле сгруппированы в монтажные блоки, один из которых расположен в подкапотном пространстве (на левом брызговике), а другой —-в салоне под панелью приборов (слева). Для коммутации основных цепей автомобиля служит выключатель зажигания, состоящий из контактной части и механического противоугонного устройства.

Номиналы и назначение предохранителей и реле указаны на внутренней стороне крышки монтажного блока.

Внимание!При ремонте системы электрооборудования всегда отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи. Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания

Не используйте для замены предохранители увеличенного номинала или самодельные — это может привести к выходу из строя узлов электрооборудования. Для извлечения предохранителей из блока пользуйтесь пластмассовым пинцетом-съемником, входящим в комплект блока или аналогичным. Не применяйте для этого металлические инструменты. Для извлечения предохранителя.

Отводим или снимаем нижнюю крышку. Проверяем надежность посадки наконечников проводов в гнездах и устанавливаем нижнюю крышку и блок реле и предохранителей в обратной последовательности.

Монтажный блок реле и предохранителей в подкапотном пространстве

Примечание. На части автомобилей защищаемые цепи могут отличатся от указанных в таблице. Для уточнения см. данные на внутренней стороне крышки блока реле и предохраните

. и вынимаем предохранитель. Для замены реле рукой вынимаем его из монтажного блока и заменяем новым.

Монтажный блок реле и предохранителей в салоне автомобиля

Примечание. На части автомобилей защищаемые цепи могут отличатся от указанных в таблице. Для уточнения см. данные на наружной стороне крышки блока реле и предохраните

Описание

В этом ролике вы увидите ремонт трансмиссии на NIVA CHEVROLET, а именно: снятие карданных валов, снятие раздаточной коробки, снятие КПП, полный разбор раздатки, дефектовка раздатки, из чего состоит раздатка, сбор раздатки, частичный ремрнт КПП, замена подшипника первичного вала, замена сальника первичного вала, установка коробки скоростей, установка раздатки.

Авторемонт любой сложности своими руками.Канал основан на реальных ремонтах автомобилей, приезжающих на ремонт в автосервис ООО «Парусинка», находящийся в г. Северск Томской области. Наглядное пособие для всех желающих отремонтировать свой автомобиль самостоятельно и бесплатно.

Партнёрка SCALELAB-https://www.scalelab.com/apply/agankevich?referral=132307 Бесплатная школа ютуб-https://infonext.ru/konoden/?utm_medium=affiliate&utm_source=ooo-parusinka Ремонт автомобилей Honda:https://www.youtube.com/playlist?list=PLa8gwYzRiQNXf9HQ12y-7s3NplfjCFieM Ремонт автомобилей Автоваз:https://www.youtube.com/playlist?list=PLa8gwYzRiQNVd5Bl4ZNmwBPjhgYGecC5f Ремонт автомобилей Нива:https://www.youtube.com/playlist?list=PLa8gwYzRiQNXENx48nLgoODrLP-pjlysy Ремонт автомобилей Mazda:https://www.youtube.com/playlist?list=PLa8gwYzRiQNUKDXPCbaUfY4j-AIxdOXFi Ремонт АвтоГаз:https://www.youtube.com/playlist?list=PLa8gwYzRiQNUPQ1ywvUhkuzhjK7EGmU5g

#РемонтРаздаткиИКоробкиСкоростейНаШевиНива #РемонтШевиНива #СнятиеРаздаточнойКоробки #ПолныйРазборРаздатки #ДефектовкаРаздатки #ИзЧегоСостоитРаздатка #СборРаздатки #УстановкаКоробкиСкоростей #УстановкаРаздатки #РемонтШевролеНива #РемонтШевроле #РемонтРаздаткиНива #СнимаемРаздатку #КакСнятьРаздаткуНива #РемонтРаздатки #РаздаткаНиваПроверка #Ркп #РаздаткаСвоимиРуками #РемонтКппНива #КоробкаПередачНиваШевроле #РемонтКоробкиНива #НиваДемонтажРаздаточнойКоробкиИКоробкиПередач #НиваКоробкаПередачь #ШевиКоробка #НиваДемонтажКоробки #НиваДемонтажРаздаточнойКоробки #СнятиеКппНиваШевроле #ШевролеНиваКппРазбор5Ступки #РемонтКппВаз2123ШевролеНива5Ступка #КппВаз2123

#ремонт #скоростей #шеви #нива #снятие #раздаточной #полный #разбор #дефектовка #чего #состоит #раздатка #сбор #установка #шевроле #снимаем #снять #проверка #ркп #своими #руками #кпп #коробка #передач #демонтаж #передачь #ваз #ступка #5 #2123

Режимы работы раздатки

Данный механизм может действовать в пяти режимах:

• Включена «нейтралка».
• Разблокирован дифференциал при выключенной «понижайке». В данном случае крутящий момент распределяется в соотношении один к двум.
• Дифференциал заблокирован при включенной повышающей передаче. Здесь распределение момента производится автоматически, в зависимости от качества сцепления колес с дорогой.
• Включена понижающая передача, и выключена блокировка дифференциала. Передача усилий происходит в таком же соотношении, как и в первом случае.
• Дифференциал заблокирован, и включена «понижайка». В данном случае все мосты жестко заблокированы между собой, в том числе и полуоси. Крутящий момент производится неравномерно, в зависимости от типа дорожного покрытия (грязь, песок и так далее). В таком режиме работы достигается наилучшая проходимость автомобиля. Но ездить с постоянно включенной понижающей передачей и с блокировками не получится. Так возрастает нагрузка на подшипники раздатки. «Нива Шевроле» потребует вскоре серьезного вмешательства в трансмиссию. Также значительно растет расход топлива, сильно «подъедает» резину.

Как включать блокировку дифференциала на Ниве

Нива и разные ее модификации позволяют приводить в действие сразу 3 дифференциала. Благодаря этому фактору проходимость транспортного средства повышается в разы при движении машины в сельской местности. Принудительный формат блокировки включает объединение между собой колес ведущего типа, отчего они крутятся с разной скоростью. Такой подход позволяет применять максимально возможные тяговые характеристики двигателя, которые передаются на колеса.

Чтобы осуществить блокировку дифференциала на Ниве, производитель предусмотрел муфту для блокиратора. При включении принудительного блокирования колеса становятся взаимосвязанными и вращаются в одинаковом режиме. При включении блокиратора межосевого типа мосты, расположенные спереди и сзади, взаимодействуют и распределяют тягу по всем колесам. Такой механизм удобен в использовании, что подтверждает уникальная проходимость Нивы Шевроле.

Блок под капотом

Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva

Автомобиль с честным полным приводом за небольшие деньги — большая редкость на современном рынке. Именно поэтому Шевроле Нива пользуется стабильным спросом как новая, так и с пробегом. Простая и надёжная система полного привода этого автомобиля не доставляет особых сложностей в ремонте и обслуживании, а для устранения любых неисправностей достаточно знать архитектуру, устройство и принцип действия основных узлов трансмиссии.

Как правильно нужно снимать нашу КПП вы сможете просмотреть в этом видео.

Стандартная комплектация Нивы Шевроле предусматривает наличие защиты в виде изогнутой стальной пластины. Эта деталь предупреждает повреждения картера двигателя и самых ответственных элементов трансмиссии. Под ней находится брызговик, который препятствует попаданию дорожной грязи в моторный отсек.

Однако защита препятствует обслуживанию КПП и редуктора переднего моста. Поэтому, для замены масла или ремонта ключевых элементов трансмиссии пластину нужно демонтировать. Для этого понадобятся торцовые ключи на 8 и 10.

Снятие защиты и брызговика не составляет труда:

• Открутить четыре болта крепления.
• Снять защиту двигателя и трансмиссии.
• Открутить пять самонарезающих винтов крепления.
• Демонтировать брызговик.

1. И так, первым делом мы с вами отключаем отрицательную клемму с аккумуляторной батареи.
2. Далее нам нужно будет разобрать центральную консоль. Подробно объяснять я не буду как это делается, если вы не сможете этого сделать самостоятельно, то дальше лучше вам не продолжать работу, а обратится в специализированные сервисы.
3. Убираем ее и приводим вот к такому виду:
4. Откручиваем выхлопную трубу от коллектора и отсоединяем верхний кислородный датчик.
5. После, того как мы это сделали, поднимаем машину на подъемнике, для того, чтобы нам было удобнее работать. Если такой возможности нет, то можно работать и с ямы.
6. Далее сливаем трансмиссионное масло с коробки передач и с раздаточной коробки, а так-же с заднего и с переднего редуктора.
7. Вот мы видим нашу раздаточную коробку, она вся в масле.
8. Фотография коробки передач, тоже вся в масле.
9. Далее идет очень важный момент: сливные пробки все намагниченные и после того как мы их выкрутили внимательно осматриваем их на наличие посторонних частиц.
10. В нашем случае есть металлические частицы на пробке раздатки, и на пробке заднего редуктора. Это значит, что там, что развалилось и мы продолжаем дальше разбирать автомобиль.
11. Далее, нужно разобрать следующие детали: задний кардан, передний кардан, на промежуточном кардане откручиваем резиновые муфты.
12. Теперь снимаем датчики с коробки передач и с раздаточной коробки.
13. Отсоединяем кронштейн идущий с коробки передач на выхлопную трубу и верхний передний щиток идущий над выхлопной трубой.
14. Подставляем трансмиссионный домкрат под раздатку, откручиваем опоры с одной и с другой стороны.
15. Откручиваем этот болт на подушке двигателя.
16. Опускаем раздаточную коробку, и теперь мы легко сможем снять промежуточный кардан.
17. Отключаем две клеммы, от раздатки. И спокойно ее отпускаем.
18. Теперь мы можем снять промежуточный вал с коробки передач. Снимаем с него уплотнительное кольцо.
19. Далее снимаем рабочий цилиндр сцепления, стартер и отодвигаем его в сторону.
20. Теперь откручиваем два болта со стороны кожуха.
21. Затем с левой стороны два болта, один находится за лапкой второй с правой стороны.
22. Далее нам нужно открутить задний кронштейн держащий коробку передач.
23. Теперь опускаем коробку передач и снимаем ее.
24. Рекомендуется сразу проверить диск сцепления вместе с корзиной.

А еще интересно: Раздатка Нива Шевроле: устройство, схема включения и как пользоваться?

Перед тем как разбирать коробку передач, раздаточную коробку, либо какие другие узлы и детали, желательно тщательно их отмыть. Чем лучше вы их отмоете, тем легче будет работать с ними.

Система смазки.

Самым большим и основным элементом считается топливный бак, но общее количество достигает шестнадцати. Их объемы весьма разнятся.

• Они обязательно входят в системы охлаждения и смазки двигателя.
• Картеры мостов и коробки передач также крайне важны для безопасности во время поездок.
• В заправочные емкости нива шевроле включены системы гидроусилителя руля и гидропроводов тормоза, переднего и заднего амортизатора.
• Неотъемлемой частью являются бачки для стеклоомывателя и кондиционера.

Кроме вязкости трансмиссионные масла также классифицируются по общепринятой системе API. Данная система разделяет смазочные материалы по группам в зависимости от условий использования и типа конструкции, а также присуждает каждому буквенное обозначение в виде GL и цифры от 1 до 5. Чем больше цифра в обозначении после буквы, тем жестче условия применения трансмиссионных масел.

Подводя итоги, сделаем вывод, какое масло заливать в трансмиссию Шевроле Нива

. Прежде всего, продукт по вязкости должен соответствовать температурному режиму региона, где он будет эксплуатироваться. По системе API масло для Шевроле Нивы подходит с маркировкой не ниже GL 4.

Процедура по заполнению трансмиссии Шевроле Нива маслом доступна даже для начинающих водителей. Главное условие – соблюдение регламента по техническому обслуживанию автомобиля, что гарантирует исправность и бесперебойное функционирование агрегатов КПП.Выбор трансмиссионного масла для механических коробок передач Шевроле Нивы, Нивы 21213,ВАЗ 2131 осуществляется в соответствии с рекомендациями производителей. Необходимая информация о наиболее приемлемой марке масла для трансмиссии содержится в сервисных книжках на конкретный автомобиль.

Система охлаждения здесь жидкостная, закрытого типа. Сюда входит радиатор, насос, датчик. термостат, вентилятор, расширительный бачок, шланги и т.д. Вместимость составляет 8 л.

Расширительный бачок располагается рядом с усилителем тормозов. Установленные метки позволяют быстро определить уровень жидкости

Важно, чтобы все было полностью герметично, поэтому впускной и выпускной клапан следят за давлением и его регулируют

Сама система смазки также является комбинированной. Масляной насос подает под давлением масло для подшипников, коленчатого вала, винтовой шестерни привода. Часть деталей смазывается разбрызгиванием.

• Емкость для смазки двигателя составляет 3,75 л.
• Лучше использовать синтетические и полусинтетическое масло СУПЕР. Его класс вязкости: от -25 до 30, 35 — 5W30, 5W40; от -15- 45 — 15W 40; от -10- 45 — 20W 40.
• Трансмиссионные масла от Лукойла ТМ-4 сделаны на минеральной (80W 85, 80W-90) и полусинтетической основе (75W-90) являются внесезонными, высококачественными, так как используются присадки от лучших мировых производителей. Они нужны для картеров коробки передач (1,6 л).
• Такое же масло применяют для раздаточной коробки (0,79 л).
• Для переднего (1,15 л) и заднего (1,3 л) моста используют 80W 90 и 85W 90.
• Гидроусилителю руля в 1,7 л нужно Pentosin Hydraulic Fluid CHF115.
• В гидравлический передний амортизатор (0,15 л) и задний (0,215) заливают эксплутационную жидкость «Славол-АЖ» или ГРЖ-12.

Автомобиль Chevrolet Niva имеет отличное техническое оснащение. Салон машины достаточно просторен, отмечается легкость ее управления. Широкое распространение получили автомобили, где установлена 5 МКПП, которая имеет 3-вальную схему. КПП данного транспортного средства характеризуется сложностью строения, в результате чего ее ремонт может вызывать определенные сложности. К системе трансмиссии относится раздаточная коробка, функция которой заключается в том, что она влияет на величину момента силы.

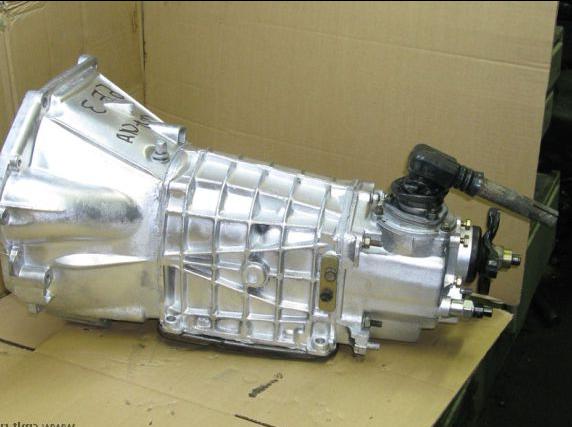

КПП Шевроле Нива

Чтобы данное транспортное средство продолжительное время сохраняло свою работоспособность, автомобилист должен проходить ТО. Во время данной процедуры может понадобиться замена масла КПП в Шевроле Нива, раздатке. Технические характеристики: объем картера раздаточной коробки – 0,8 л.

В каких случаях необходимо проводить данную процедуру.

При правильной эксплуатации коробка переключения передач способна прослужить довольно долго, поскольку является самодостаточным элементом конструкции, не нуждающимся в частом ТО. На Ниве Шевроле КПП спроектирована таким образом, чтобы удовлетворять внедорожные амбиции кроссовера, ведь изначально данный автомобиль оснащался полным приводом, чтобы преодолевать разнообразные препятствия. А значит трансмиссия авто рассчитана на повышенные нагрузки. Но при этом необходимо учитывать такие процессы как усталость металла и выработку деталей. Со временем, при повышенных нагрузках коробка передач начинает работать длительное испытывая перегрев, что ведет к расширению деталей и увеличенному износу.

Может быть несколько основных причин, когда требуется снять КПП:

• Демонтаж для полной замены всего механизма. Обычно редко применяется на практике, поскольку в большинстве случаев возможен ремонт старой КПП кроме тех случаев, когда поврежден корпус.
• Для проведения ТО. Может быть проведена очистка комплектующих или замена расходников: сальников, кулисы или прокладок, в зависимости от конкретного случая.
• При проведении других ремонтных работ, когда КПП будет препятствовать доступу к нужному узлу.

Перед тем как снять коробку передач необходимо тщательно изучить целесообразность данных действий. Для таких процессов как замена масла, установка сальника кулисы или цилиндра сцепления извлечение коробки не требуется.

Коробка передач

1. первичный вал;
2. муфта выключения сцепления;
3. передняя крышка с направляющей втулкой;
4. сальник первичного вала;
5. картер сцепления;
6. сапун;
7. картер коробки передач;
8. шестерня постоянного зацепления первичного вала;
9. игольчатый подшипник вторичного вала;
10. лоток для сбора и стока масла;
11. синхронизатор III и IV передач;
12. шестерня III передачи;
13. шестерня II передачи;
14. вторичный вал;
15. синхронизатор I и II передач;
16. шестерня I передачи;
17. втулка шестерни I передачи;
18. промежуточный подшипник вторичного вала;
19. стопорная пластина промежуточного подшипника;
20. шестерня заднего хода;
21. гайка крепления механизма выбора передач;
22. синхронизатор V передачи;
23. механизм выбора передач;
24. шестерня V передачи;
25. кронштейн крепления опорной пластины
26. маслоотражательная шайба;
27. фланец эластичной муфты карданной передачи;
28. гайка;
29. уплотнитель центрирующего кольца;
30. центрирующее кольцо;
31. сальник заднего подшипника вторичного вала;
32. задний подшипник вторичного вала;
33. распорная втулка;
34. болт блока шестерен;
35. подшипник блока шестерен;
36. задняя крышка коробки передач;
37. блок шестерен V передачи и заднего хода;
38. задний подшипник промежуточного вала;
39. шестерня I передачи промежуточного вала;
40. пробка сливного отверстия;
41. шестерня II передачи промежуточного вала;
42. шестерня III передачи промежуточного вала;
43. нижняя крышка коробки передач;
44. промежуточный вал;
45. шестерня постоянного зацепления промежуточного вала;
46. передний подшипник промежуточного вала;
47. зажимная шайба подшипника промежуточного вала;
48. болт зажимной шайбы;
49. задний подшипник первичного вала

Снятие и установка коробки передач в сборе

1. Установите автомобиль на подъемник, поставьте упоры под передние колеса и вывесите задний мост с одной или с двух сторон.

2. Отпустите стояночный тормоз и установите рычаг переключения передач в нейтральное положение. Отсоедините провода от аккумуляторной батареи (в первую очередь всегда отсоединять отрицательную клемму «-», а затем положительную «+»).

3. Снимите передний коврик пола, отверните рукоятку с рычага коробки передач и снимите чехол 7, указанный на рисунке ниже.

1. гайка крепления опорной пластины;
2. тяга привода управления коробкой передач;
3. прокладка крышки люка;
4. крышка люка рычага переключения передач;
5. рукоятка рычага переключения передач;
6. рычаг переключения передач;
7. чехол рычага переключения передач;
8. уплотнительный чехол;
9. винт крепления крышки люка;
10. опора задняя;
11. корпус рычага переключения передач;
12. нижний корпус рычага переключения передач;
13. гайки крепления опоры задней;
14. шайба опоры задней;
15. гайка;
16. кольцо распорное;
17. стопорное кольцо;
18. корпус шаровой опоры;
19. пружина рычага переключения передач;
20. ползун шаровой опоры;
21. гайки крепления корпуса шаровой опоры;
22. защитный чехол;
23. наконечник тяги;
24. пластина опорная;
25. коробка передач;
26. винт крепления блокировочного упора;
27. накладка блокировки заднего хода;
28. гайка болта крепления наконечника тяги;
29. блокировочный упор;
30. болт крепления наконечника тяги;
31. втулки;
32. дистанционная втулка;
33. хомут тяги привода управления;
34. болт хомута

4. Отверните гайку 15, соединяющую опорную пластину 24 привода управления с задней опорой 10.

5. Отсоедините подвеску труб и глушителей в задней части автомобиля, а затем трубу глушителей от приемной трубы. Отсоедините хомут крепления приемной трубы глушителей к выпускному коллектору. Затем снимите трубу, перемещая ее вниз.

6. Отверните нижние болты крепления крышки картера сцепления. Отсоедините провод соединения с «массой» от картера сцепления и провода от выключателя фонаря.

7. Отсоедините рабочий цилиндр от картера сцепления.

Примечание: Цилиндр, соединенный с трубопроводом, идущим к главному цилиндру привода выключения сцепления, должен оставаться на автомобиле, что исключит утечку тормозной жидкости и необходимость последующей прокачки гидравлического привода выключения сцепления.

8. Наденьте на эластичную муфту 3 хомут 2 (А.70025) и затяните его, как показано на рисунке ниже. Отверните гайки 1 и, прокручивая промежуточный карданный вал, удалите болты крепления эластичной муфты 3 к фланцу вторичного вала коробки передач.

1. гайки крепления фланца карданного вала к эластичной муфте;
2. хомут А.70025;
3. эластичная муфта;
4. поперечина задней подвески двигателя.

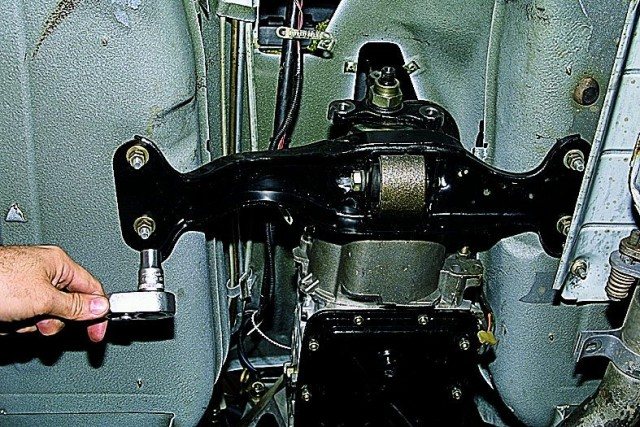

9. Отверните шарнирным торцовым ключом 02.7812.9500 болты крепления стартера к картеру сцепления и освободите его. Отверните болты крепления крышки картера сцепления.

10. Отсоедините опору задней подвески двигателя от поперечины, а затем снимите поперечину, поддерживая коробку передач снизу.

Как снять и заменить?

Для замены кулисы Шевроле Нива потребуется:

1. Набор головок ½.
2. Ключи накидные, рожковые или трещоточные на «10», «13», «17», «19»
3. Набор отверток

Извлекается кулиса на внедорожнике Нива Шевроле в следующей очередности:

1. Обязательно отключаем минусовую клемму АКБ под капотом.
2. Установить рычаг КПП в среднее положение.
3. В салоне демонтируется облицовка консоли панели приборов. Откручиваем все крепежные болты пластиковых панелей, снимаем пепельницу, вещевой ящик с подстаканниками, а затем вынимаем вверх всю облицовку туннеля пола.
4. Демонтируем накладки рычага КПП и раздатки с помощью отвертки.
5. Откручиваем передний карданный вал от РК. Привязываем снятую часть в удобное место на кузове.
6. Откручиваем и демонтируем промежуточный вал. Для этого Вам потребуются ключи на «13», «19».

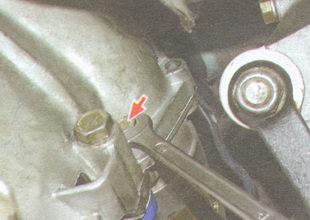

7. Для более удобного выполнения работ снимаем ключем на «13» две гайки крепления поперечины задней подвески КПП к днищу кузова. Она немного опуститься вниз, тем самым увеличит пространство для демонтажа требуемого узла.
8. Отворачиваем головкой на «17» с удлинителем гайку крепления привода включения передач от задней опоры привода. Также вместе с гайкой необходимо извлечь распирающую втулку и 2 опорных шайбы.
9. Накидным трещоточным ключом на «13» ослабляем стяжной хомут приводной тяги.
10. Головкой на «13» с удлинителем откручиваем три крепежных гайки крепления кронштейна привода управления переключения передач к задней крышке коробки.
11. Вынимаем узел кулисы вместе с рычагом и кронштейном.
12. Снимаем механизм выбора скоростей с помощью ключа на «10» откручиваем 3 гайки крепления корпуса.
13. Извлекаем весь механизм сборе.

Установка привода после ремонта или замены производится в обратной последовательности.

В качестве замены узла лучше приобрести стандартную кулису, которой оснащаются  на заводе базовые модели данных ТС. После установки рекомендуется дополнительно обработать все подвижные соединения современной пластичной смазкой Mobilgrease ХHP 220 или обычным Литол-24.

Устройство раздаточной коробки ВАЗ Нива

Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.

Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

• сам корпус;

• вал привода переднего моста;

• промежуточный вал;
• ведущий вал;
• шестерни;
• подшипники;
• корпус дифференциала;
• сателлиты;
• муфта блокировки дифференциала;
• муфта переключения передач;
• фланцы (для соединения с карданными валами);
• сальники;
• рычаги управления.

Агрегаты нивовской трансмиссии

Разработанная трансмиссия Нивы оказалась настолько удачной и эффективной, что позже стала прототипом для Витары. Это сделало новую модель более адаптированной к сложным дорогам. Агрегаты нивовской трансмиссии вполне могут обеспечить требования любого мотора в пределах до 2 литров, поэтому при желании сделать апгрейд подумайте о том, что у каждого автомобиля свои возможности. Многие достоинства обусловлены именно схемой и конструкцией трансмиссии.

Трансмиссия Нивы и ее агрегаты:

• передние приводы;
• передний мост;
• сцепление колес;
• МКПП;
• карданный вал (передний);
• вал (промежуточный);
• раздаточная коробка;
• рычаг переключения;
• межосевой дифференциал и рычаг блокировки;
• колесные дифференциалы;
• карданный вал (задний);
• задний мост;
• задний привод.

Конструкция подразумевает такие состояния:

• разблокированный дифференциал;
• заблокированный дифференциал;
• низшая передача во включенном состоянии;
• нейтральное положение;
• высшая передача во включенном состоянии.

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Как отрегулировать кулису на ВАЗ 2110 своими руками

Перед тем как отрегулировать кулису КПП необходимо выполнить ряд подготовительных работ:

1. Загоните авто на яму.
2. Затяните ручник и установите противооткатные упоры.

Способ №1 — регулировка кулисы по задней скорости.

1. Ослабьте хомут.
2. Включите заднюю скорость и расположите рычаг так как вы хотели бы его видеть в этом положении.
3. Затем затяните хомут и проверьте как работает кулиса, устраивает ли вас нынешнее положение рычага и работа кулисы.

Способ №2 — регулировка кулисы по первой скорости.

Этот метод используют, как правило, тогда, когда первый способ не дал результата.

1. Включите первую скорость.
2. Ослабьте хомут кулисы.
3. Проворачивайте привод кулисы против часовой стрелки до тех пор, пока рычаг КПП не начнет упираться в пластиковый стопор задней скорости.
4. Затяните хомут, и проверьте как все работает.

Порядок работ при снятии коробки переключения передач на Ниве

Работы по извлечению кпп должны происходить на специальном подъёмнике или на смотровой яме. Перед тем как приступить к демонтажу необходимо отключить аккумуляторную батарею во избежание случайного короткого замыкания. После этого автомобиль устанавливается на стояночный тормоз. Если работы проводятся на смотровой яме, то колеса дополнительно блокируются при помощи башмаков.

После того, как автомобиль зафиксирован необходимо слить масло, находящееся в коробке. Обычно его уровень составляет 1,7-2 литра. Нужно иметь емкость с широкой горловиной, подходящей по объему. Для слива масла на корпусе предусмотрена специальная пробка, которую можно открутить при помощи шестигранника. Масло КПП обладает повышенной вязкостью, поэтому для его удаления потребуется не меньше 10 минут. В это время нельзя проводить никаких дополнительных работ. Чтобы добиться максимального слива масла необходимо перед работой прогреть двигатель в течение 5 минут. Это обеспечит необходимое движение масла по каналам.

1. После слива масла пробка очищается от пыли и остатков смазки, после чего лучше сразу заменить на ней уплотнительное кольцо и установить на место, завинтив до упора.
2. После этого извлекается карданный и промежуточный вал.
3. Отсоединяется провод подающий сигнал на фонари заднего хода, из салона отсоединяется чехол управления коробкой передач. Для этого нужно с помощью плоской отвертки поддеть его и поднять вверх к рукоятке. Затем рукоятка выкручивается вместе с чехлом.
4. Со стороны смотровой ямы откручивается гайка на опорной пластине переключения скоростей, затем винт хомута, удерживающий тягу устройства.
5. Затем вывинчиваются три винту, которые крепят кронштейн опорной пластины. После того, как они убраны отсоединяется привод для переключения передач.
6. Щиток картера можно открутить при помощи ключа на 13, после чего необходимо приступить к вывинчиванию болтов на рабочем цилиндре сцепления. Его нужно отсоединить, но при этом он остается висеть на шланге.
7. Отсоединяется стартер. Для этого нужно открутить 3 болта крепления.
8. Снимается стабилизатор поперечной устойчивости, затем отключается приемная трубка

После проведения данных работ необходимо наличие помощника либо специального подъемника. Откручиваются болты крепления кпп к мотору. В это время необходимо поддерживать заднюю часть двигателя. После этого можно извлечь коробку вместе с картером сцепления.

При проведении работ нельзя опираться концом первичного вала на лепестки сцепления. Это может деформировать нажимной диск, вследствие чего потребуется его замена.

Масло предохраняет механизм переключения передач от износа

Для того чтобы как можно дольше не прибегать к радикальным мерам, рекомендуется следить за уровнем масла в КПП Шевроле Нива. Изменение цвета смазки свидетельствует о грозящих в ближайшем будущем неприятностях. Нормальное масло прозрачное и вязкое. При измерении уровня смазки разотрите каплю вещества пальцами. Так вы сможете на ощупь и визуально определить состояние оксоли. Производитель рекомендует менять масло в КПП машины через каждые 45 тыс. км пробега.

Замена смазки в КПП

Для замены смазки в КПП Шевроле Нива понадобятся:

• ключ на 17;
• шестигранный ключ на 12;
• емкость для слива отработанного масла.
• Выполнять процедуры нужно в определенной последовательности.

Емкость расположить под сливным отверстием картера КПП нива шевроле. Для легкого слива надо открутить пробку залива масла, затем открыть пробку слива и дождаться, пока вся смазка вытечет в емкость. Сливную пробку очистить от грязи и ввернуть в слив. Оксоль, включающая в себя различные загрязнения, будет выглядеть как мутная темная жидкость. Прежде чем залить свежее масло в коробку, ее придется промыть.

В соответствующее отверстие картера залить 0,9 л смазки для промывки, закрутить пробку. Задние колеса вывесить, завести двигатель на 1 передаче. Через пару минут заглушить, промывку слить. Пробку слива очистить от попавшей грязи и закрутить.

Залить 1,6 л свежей смазки. Добавлять масло в коробку удобно шприцем или специальным приспособлением. Пробку маслозаливного отверстия закрутить на место. Смазка из КПП нива шевроле легко сливается в горячем виде, после поездки.

При замере уровня масла после того, как машина прошла 45-50 тыс. км, владелец может обнаружить, что смазка после заливки со страшной скоростью куда-то исчезает. При этом механизм переключения передач издает скрежет при движении Шеви Нивы. Это объясняется износом сальника вторичного вала. Через образовавшиеся зазоры между ним и валом масло вытекает из коробки.

Снижение уровня смазки чревато повышенным износом и отрицательно влияет на механизм переключения передач.

Коробка передач данного авто

Чтобы избежать лишних трат, нужно заменить изношенный сальник в Шевроле Нива. Это сложная, но необходимая операция. Для ее проведения нужны:

• ключ на 30;
• отвертка;
• молоток;
• оправка.

Демонтируйте промвал трансмиссии, снимите уплотнитель центрирующего кольца и открутите гайку фланца эластичной муфты. Снимите кольцо, а также стопорную шайбу фланца и сам «вертолет». Между корпусом задней крышки КПП и валом теперь виден сальник. Его надо удалить при помощи отвертки. Новый сальник смажьте герметиком и запрессуйте на место, постукивая молотком по оправке. Как оправку можно использовать старый сальник. Соберите механизм, выполняя все действия в обратном порядке. Долейте масло.
