Как работает система улавливания бензиновых паров Lada Kalina

Система EVAP, о которой идет речь, создана с целью предотвращения выброса вредных паров бензина в окружающую атмосферу, образующихся вследствие испарения топлива, в ее состав входит:

• клапан отсечки топливоподачи;
• адсорбер;
• электромагнитный клапан для продувки абсорбирующего элемента;
• соединяющие трубопроводы.

Самым главным компонентом в системе является адсорбер (его еще называют угольным фильтром), основу которого составляет активированный непищевой уголь, заключенный в пластмассовый корпус. Образовавшиеся бензиновые пары поглощаются углем абсорбирующего элемента, постепенно в нем скапливаясь. В момент запуска двигателя включается клапан продувки адсорбера (КПА), и за счет разрежения все скопившиеся пары поступают во впускной коллектор, а затем сгорают.

На Ладе Калине адсорбер расположен в районе бензобака, и добраться до него очень непросто. Чтобы демонтировать этот элемент EVAP, необходимо снимать топливный бак, а вот КПА находится в доступном месте – клапан размещается в моторном отсеке, в непосредственной близости от аккумулятора, на задней стенке корпуса воздушного фильтра. Следует отметить, что у турбированных моторов во впускном коллекторе разрежение не создается, и чтобы направить принудительно пары в нужном направлении, в схему включен дополнительный двухходовой клапан.

Рабочие фазы клапана

При выключенном двигателе клапан продувки адсорбера («Калина») обесточен и находится в закрытом положении. Иными словами, система улавливания паров перекрыта со стороны силового агрегата. В это время в адсорбере под давлением концентрируются испарения бензина. В момент запуска двигателя электронный блок управления подает на клапан питание, приводя в действие электромагнит. Он открывает запорное устройство, и пары бензина естественным путем всасываются во впускной коллектор. Когда двигатель прекращает свою работу, клапан обесточивается и перекрывает трубопровод. Пары бензина перестают поступать в ресивер. Так работает клапан продувки адсорбера («Калина»).

Некоторые современные автомобили зарубежного производства оборудуются более сложными устройствами. Их конструкция дополнена датчиками, позволяющими электронному блоку дополнительно получать информацию о насыщении парами топлива адсорбера, оценивать процентное содержание воздуха и на основе полученных данных управлять подачей топлива в инжектор.

Можно ли убрать

Некоторые автомобилисты пренебрегают экологическими стандартами и убирают клапан адсорбера. Слова в принципе такие – «да зачем он мне нужен, машина стала медленнее, расход стал больше, вообще выкину его». Но реально, а можно ли это делать? Не будет ли от этого хуже автомобилю?

Стоит понимать, что исправная система, вообще никак не влияет на работу двигателя, а даже экономит немного топлива, ведь пары которые остались в основном корпусе затем дожигаются в двигателе, конечно ждать что экономия будет огромной не стоит, но несколько километров пробега получается.

Убирать, конечно можно, автомобилю попросту на это «ВСЕРАВНО»! Даже будет лучше, ведь испарение из бака не будет конденсироваться (очищаться), а проходить на прямую в атмосферу. То есть вы как бы удаляете все банки – клапана и даете, открытый приток воздуха до бака.

Физически это делают так – на шланг от сепаратора вешают фильтр тонкой очистки от карбюраторного ВАЗ, пары бензина уходят в атмосферу. Шланг от клапана адсорбера, перекрывают, прошивают двигатель (чип-тюнинг), иначе появится ошибка, вот и все!

Однако в этом есть и минусы:

• Например, в салоне зачастую будет пахнуть бензином, испарения пойдут (зачастую) именно в него.
• Атмосфера загрязняется легкими углеводородами
• Будет присутствовать стойки запах бензина рядом с авто (хотя это спорно)

Плюсы отключения

• Освобождается место в подкапотном пространстве, банка занимает достаточно много места
• Уходит неустойчивая работа на холостом ходу
• Не нужно платить большие деньги за новый адсорбер и его клапан

Мне кажется система достаточно полезная, лично меня зачастую раздражало — когда в карбюраторной машине воняло бензином, откуда только можно. Надышишься и голова потом болела, эта система позволяет избегать этого, немного экономит топливо и не загрязняет атмосферу.

НА этом заканчиваю, думаю моя статья была вам полезна, читайте наш АВТОБЛОГ, подписывайтесь на канал.

(32 голосов, средний: 4,47 из 5)

Зачем заглушают ЕГР

Часто можно увидеть ситуацию, когда система ЕГР, попросту заглушена. В чем же дело, не уж-то всем автомобилистам, которые так поступают, плевать на вред от автомобильных выхлопов?

Читайте

На самом деле, проблема заключается в качестве топлива, на котором ездят наши автомобили. Низкое качество топлива, обуславливает кроме всего прочего, образование сажи и оседание ее на клапане ЕГР, а так же в ее магистрали. Это приводит к тому, что система либо вообще не работает, либо работает неправильно. В обеих случаях, проще ее заглушить, ибо, замена даже только клапана ЕГР, удовольствие отнюдь не дешевое. Вот и люди решают вопрос, так сказать, радикально. А поскольку никаких особых потерь отключение ЕГР не влечет, то и решаются на этот шаг, как правило, без особых колебаний.

Прокладка для заглушки ЕГР (с одним отверстием) и штатная (Chevrolet Lacetti).

Глушение системы рециркуляции отработанных газов на бензиновых двигателях, может производиться при помощи установки обычной шайбы в просвет клапана. Если для регулирования клапана ЕГР, применяются вихревые заслонки во впускном коллекторе, их нужно удалять, тоже. В дизельных же моторах, помимо механического глушения клапана ЕГР, необходимо отключить его программно. Иначе, повышается износ турбины и нарушается стабильность работы силового агрегата.

Споры по поводу глушения ЕГР, длятся до сих пор. Одни считают, что глушить эту систему можно и нужно, другие же утверждают, что после ее отключения, температура горения в цилиндрах возрастает, что приводит к более быстрой выработке ресурса двигателя и его износу.

Видео: Где Находится Адсорбер На Калине

Неисправный продувочный клапан адсорбера отвечает за работу на холостом ходу. Двигатель Калина имеет низкую тягу. Когда двигатель работает, характерный звуковой сигнал не будет слышен, если клапан неисправен

Осторожно открутите крышку бака и внимательно слушайте. Если характерен шипящий звук, это означает, что в баке имеется вакуум, то есть неисправна система вентиляции

Если есть какие-либо признаки повреждения, замените клапан адсорбера на новый. Неисправный клапан Калины повлияет на систему фильтрации и продувки. Будет плохо собирать и накапливать пар, они будут протекать. Об этой ситуации будет свидетельствовать неприятный запах бензина в автосалоне и возле автомобиля.

Конечно, стоит проверить другие компоненты топливной системы. Например, утечка пара может происходить через протекающую крышку резервуара или отверстие в нем. Но если причина всей системы не проверена, продувочный клапан неисправен.

Снятие и установка нового клапана на калину

Из инструментов для этой процедуры вам понадобится только крестовая отвертка. Работа не займет много времени и сил и может быть выполнена самостоятельно в гараже. Сначала отсоедините клемму от «минусовой» батареи и выньте штепсельную вилку поршневого компрессора (KPA).

В Lada Kalina доступ к клапану немного затруднен, поэтому потребуется немного ослабить хомут на впускной трубе и снять его с датчика массового расхода. Отведите все в сторону, чтобы оно не мешало работе, и закрепите на время ремонтных работ.

Замена клапана на машине

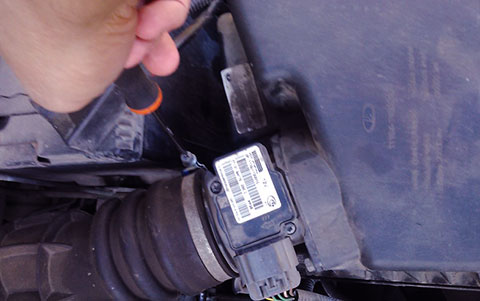

Если DMRV мешает, его можно удалить, но лучше всего слегка отодвинуть крепление клапана в сторону и снять его без проблем. Насадка должна быть согнута максимум на 1 см и, после некоторых усилий, затянуть клапан вверх в направлении канавок. Если все сделано правильно, деталь можно легко и быстро снять.

Наконец, отсоедините фитинги от системы. Один из них легко и просто снимается, а другому придется повозиться, потому что он фиксируется специальной защелкой. Чтобы освободить второе сопло от канавок, нужно аккуратно нажать на защелку и оторвать антенны с помощью подходящего острого предмета, слегка отодвинув фитинг в сторону.

Клапан продувки адсорбера лада калина

Клапан устанавливается в порядке, обратном разборке

Важно отметить, что при замене клапана на Lada Kalina необходимо соблюдать маркировку: она должна соответствовать старой и новой детали

Как проверить клапан адсорбера? Прикрепите обычный медицинский шприц к выпускному отверстию поршнем, вытянутым на небольшое расстояние (2-3 см). Вы можете использовать сливной шланг для облегчения соединения. Нажмите на поршень шприца. Если в клапане присутствует давление, поршень шприца будет сильно надавлен и, как правило, вернется в исходное положение.

Затем источник 12 В постоянного тока должен быть подведен к клапану и повторен с помощью шприца. В этом случае внутреннее давление должно исчезнуть, клапан откроется, и поршень шприца легко сместится вниз. Если этого не происходит, клапан необходимо заменить.

Ремонт клапанов

Проверка и продувка клапана

Первыми признаками того, что адсорбер Kalina нуждается в ремонте, является появление постоянного запаха бензина в салоне и трудности, возникающие во время слива топлива. Для ремонта необходимо снять адсорбер и разобрать его. Поскольку устройство обычно цельное, необходимо разобрать крышку для разборки. Это легко сделать с обычным файлом. После ремонта и замены основных частей крышка обычно просто герметизируется. Для полной герметизации швы обработаны смолой. Смола высыхает в течение 12 часов. Затем его можно слегка отшлифовать, чтобы привести фильтр в надлежащую форму.

Отработанный и непригодный уголь выливается из адсорбера. Поролон подходит в качестве промежуточного фильтра. Снимите старые фильтры и замените их новыми, подготовленными заранее. Некоторые мастера считают, что поролон не особенно эффективен и позволит всей грязи проходить вместе с углем, поэтому фильтры можно делать из войлока. Вы можете положить кусок хлопка между прибором и войлоком, чтобы предотвратить попадание мелких нитей в систему. Полученные уплотнения приклеиваются к основанию и герметизируются герметиком.

Новый уголь можно добывать из противогазов

Важно, чтобы он был полностью сухим, поэтому его следует тщательно высушить перед входом в систему

Что такое адсорбер ваз-2114 и для чего он нужен

После того, как сухой уголь заполнен, фильтры фильтра устанавливаются заново. Все тарелки и пружины устанавливаются на место, а затем сам фильтр. Как видите, диагностировать и ремонтировать калиновый клапан поглотителя калина несложно, вы можете сделать это самостоятельно. Удачи

Восстановление работоспособности

В целом, составные части системы улавливания паров ремонту не подлежат, поэтому при возникновении неисправностей они просто заменятся. Сложность заключается в том, что необходимо еще знать, где находиться адсорбер на «Калине».

клапан на калине

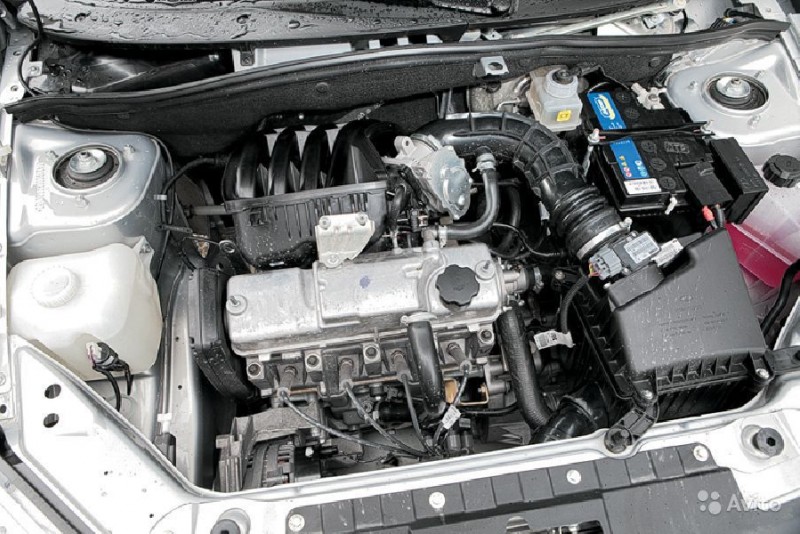

Составные части этой системы разбросаны практически по всему авто. Поскольку зачастую проблема возникает с продувкой, в первую очередь нужно знать, где находиться клапан абсорбера. На «Калине» этот элемент располагается на радиаторной рамке под капотом. Заменить узел не сложно – отсоединяем проводку от него, а также трубопроводы подачи паров, после чего сдвигает клапан вверх по кронштейну. Новый элемент устанавливается в обратном порядке.

клапан адсорбера

Сепаратор вместе с гравитационным клапаном установлен в нише заднего колеса (правого) и доступ до него не очень трудный. Сложнее всего проводиться замена адсорбера на «Калине», поскольку фильтр установлен на баке, и чтобы добраться до него, придется бак демонтировать с авто.

Конструкция и работа клапана продувки адсорбера

КПА представляет собой электромагнитное запорное устройство, работающее от бортовой сети авто. Клапан состоит из:

• пластмассового корпуса;
• клапана с пружинкой;
• обмотки;
• металлического сердечника;
• разъема.

Когда двигатель автомобиля заглушен, на клапан не подается напряжение, и он находится в закрытом положении. Т. е. со стороны мотора система, улавливающая пары, перекрыта. Одновременно адсорбер начинает «собирать» испарения. Когда силовой агрегат запускается, на клапан подается напряжение, благодаря чему он открывается, и пары горючего попадают во впускной коллектор. Как только зажигание выключается, КПА обесточивается, и трубопровод перекрывается: испарения в ресивер не попадают.

Автомобили высокой ценовой категории имеют более сложную систему улавливания испарений. На таких машин стоят особые датчики, способные «вычислить» количество воздуха и паров в процентном отношении. Это позволяет более точно управлять подачей бензина в инжектор.

Ставим новый клапан адсорбера

Для замены элемента не обязательно обращаться в автосервис. Работы можно провести и самостоятельно при помощи нескольких крестообразных отверток. Также нужно приобрести новый клапан (его маркировка должна полностью совпадать с данными на старом устройстве).

• Находим адсорбер.
• Снимаем с АКБ минусовую клемму.
• Отсоединяем колодку проводов путем нажатия на фиксатор и подтягивая прибор на себя.
• Ослабляем крепления электромагнитного клапан и отсоединяем шланги.
• Вытаскиваем старое устройство (вместе с ним выйдет и кронштейн) из абсорбера.
• Устанавливаем новое устройство и собираем все в обратном порядке.

Дополнительные возможности

Конечно, изначально, созданный для создания экологически чистой работы двигателя, адсорбер Лада Гранта, цена на который является несущественной, был недооценен. Производители всяческими хитростями старались обходить эту новомодную тенденцию, однако закон обязал всех производителей авто, которые не подчинились этому нововведению, выплачивать большие штрафы.

Хотя Автоваз никогда не отличался большим экспортом, однако он был вынужден принять меры по установке адсорбер, так как небольшой, но все же рынок сбыта, у него есть. Сегодня на Лада Гранта адсорбер устанавливается в обязательном порядке, так как мировые исследование выявили следующие возможности этого компонента:

– снижение потребления бензина

Подобный результат достигается, так как клапан адсорбера позволяет сгонять газы обратно в бензобак, откуда они поступают в двигатель, который в прогретом состоянии способен их переработать. Если нет этого устройства, или не работает сам клапан адсорбера, Гранта теряет топливо, что существенно увеличивает расход.

– нормализация работы выпускной системы

Благодаря фильтрации, пропадает вероятность преждевременного износа системы и её компонентов.

Адреса фирм, предоставляющих услуги по установке / замене (Регион Москва, СПБ, Киев)

№	Название	Адрес
1.	«Дизель-Мастер»	Россия, г Санкт-Петербург, ш Московское, д 13А, метро Звёздная
2.	«Автор+»	Россия, г Санкт-Петербург, ул Минеральная, д 13О, метро Выборгская
3.	«Service Team»	Автосервис, ремонт АКПП, ремонт боковых порезов шин, ремонт автокондиционеров, м. Строгино, улица Маршала Прошлякова, 12к1с1
4.

Автосервисы, ремонт электронных систем управления автомобиля, ремонт электрооборудования, ремонт топливной аппаратуры дизельных двигателей, м. Площадь Гагарина, Вавилова, 13а, 1 этаж

5.
«Kулибины»
г. Киев, ул. Борова 2/38

6.
«Renault-Life»
г. Киев, ул. Новоконстантиновская, 1 Г

Адсорбер Лада Гранта

Tambov-avto › Блог › Установка электро-стеклоподъемников на Lada Granta.

Пошаговая инструкция по установке электростеклоподъемников на Lada Granta подготовленная экспертами интернет магазина drivebox.ru.

Монтаж стеклоподъемников в двери Lada Granta

— Перед тем как приступить к работам нужно ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и узнать возможность отключения аккумулятора, поскольку это может оказать влияние на работу бортового компьютера, настройку аудио других устройств и аппаратуры.

В статье рассказывается про адсорбер лада гранта, составленое из мнения и опыта автовладельцев.

— Снимаем клемму аккумулятора, устанавливаем а/м на стояночный тормоз, подготавливаем нужны материалы и инструмент.

С целью проведения работ нам потребуется след. материалы:

Электростеклоподъемник передней двери левый LADA Grantadrivebox.ru/zapchasti-vaz…elektpoctekl-k-leb-cb-no- Электростеклоподъемник передней двери правый LADA Grantadrivebox.ru/zapchasti-vaz/elektpoctekl-k-pp-cb- Блок тумблеров стеклоподъемниками (2 кнопки.) LADA Grantadrivebox.ru/zapchasti-vaz?product_id=5884 Тумблер стеклоподьемника LADA Kalina, LADA Grantadrivebox.ru/zapchasti-vaz?product_id=5906 Кабельканал ВАЗ 2108 (трубка с целью проведения жгута проводки из двери в салон а/м) – 2 шт. drivebox.ru/avtoelektroni…sjessuary?product_id=8166 Разъемы с проводами для подключения стеклоподъемников и блоков управления.

Свежие новости про адсорбер лада гранта Вы сможете прочесть на нашем сайте в ближайшее время.

2 Этап. Демонтаж механического стеклоподъемника для установки электростеклоподъемника(ЭСП).

3 Этап. Установка ЭСП в дверь.

Для этого используем монтажные элементы на которых крепился механический стеклоподъемник.

4 Этап. Установка блоков управления.

Вырезаем отверстия в дверных обшивках для установки блоков управления стеклоподъемниками, предварительно наметив места резов. Мы для этого изготовили шаблоны из картона.

Установка блоков управления стеклоподъемниками на Lada Granta

5 Этап. Прокладка проводки.

Прокладываем проводку от стеклоподъемника в салон а/м. Мы не применяли готовый жгут в связи с его отсутствием. Жгут изготавливался собственными руками. Отечественная совет доверить данную операцию лишь специалистам. Мы не будем показывать процесс изготовления жгута проводки детально, чтобы уберечь Вас от неточностей, которые могут повлечь за собой негативный результат. С целью проведения жгута из двери в салон был использован кабельканал (гофра сигнализации). В заглушках двери и стойки двери были сделаны отверстия и засунуты финиши кабельканала. Для наглядности применяли светло синий изоленту при изготовлении проводки.

Прокладка проводки стеклоподъемника на Lada Granta

Прокладка проводки стеклоподъемника на Lada Granta

P.S. Нужно установить заглушку в отверстия ручек стеклоподъемника обшивки двери.

Благодарю за внимание. Ставим лайки. Информационное и увликательно видео про адсорбер лада гранта, лучшие моменты и коментарии ведущих

Информационное и увликательно видео про адсорбер лада гранта, лучшие моменты и коментарии ведущих.

Адреса фирм, предоставляющих услуги по установке / замене (Регион Москва, СПБ, Киев)

№	Название	Адрес
1.	«Дизель-Мастер»	Россия, г Санкт-Петербург, ш Московское, д 13А, метро Звёздная
2.	«Автор+»	Россия, г Санкт-Петербург, ул Минеральная, д 13О, метро Выборгская
3.	«Service Team»	Автосервис, ремонт АКПП, ремонт боковых порезов шин, ремонт автокондиционеров, м. Строгино, улица Маршала Прошлякова, 12к1с1
4.

Автосервисы, ремонт электронных систем управления автомобиля, ремонт электрооборудования, ремонт топливной аппаратуры дизельных двигателей, м. Площадь Гагарина, Вавилова, 13а, 1 этаж

5.
«Kулибины»
г. Киев, ул. Борова 2/38

6.
«Renault-Life»
г. Киев, ул. Новоконстантиновская, 1 Г

Доработка системы вентиляции картерных газов Калина 8 клапанов

Данную систему можно немного улучшить. Один из 3-х патрубков подает картерные газы прямиком в узел дроссельной заслонки рядом с РХХ. Если они содержат масло, то оно обязательно там осядет. Именно таким образом засоряется РХХ. Так вот, что бы этого избежать прямо в середину этого патрубка можно врезать обычный топливный фильтр.

Он будет задерживать частички масла, которые содержатся в картерных газах. Через несколько сотен километров пробега Вы сами в этом убедитесь. Следите за состоянием этого фильтра и своевременно меняйте его на новый. В среднем, как показывает практика, менять его нужно через каждую 1000 километров.

Схема подключения тахометра ВАЗ-2110

Поломки адсорбера

Несмотря на простоту конструкции, адсорбер ВАЗ 2114 может сломаться и определяется это по нескольким признакам. Увеличение давления в топливном баке – один из них. Ранее было сказано, что пары поступают в адсорбер, но при его поломке они просто скапливаются в баке. Это может привести к деформации последнего. Выявить поломку можно очень просто – при выкручивании пробки с заливной горловины слышно шипение, будто воздух выходит изнутри.

И менее явный признак – это нестабильные холостые обороты. Правда, такой симптом проявляется несколько реже. Лучший способ решения проблем – это полная замена устройства, благо стоимость его относительно невысокая. Цена, в зависимости от производителя, колеблется в интервале 600-1200 рублей. Но некоторые автомобилисты решаются на то, чтобы убрать адсорбер ВАЗ 2114 полностью. Что же для этого нужно?

Адсорбер на Лада Калина — можно ли ремонтировать самостоятельно?

Электромагнитный клапан, называемый адсорбером, присутствует на каждом двигателе с инжекторным типом впрыска. Однако мало кто догадывается зачем необходима данная деталь. Адсорбер предназначен для скапливания паров топлива, которые подвергаются нагреву в топливном баке. Таким образом, при запуске двигателя именно скопленные адсорбером пары попадают в коллектор и камеру сгорания, за что отвечает специальный клапан продувки, который регулирует конденсат и вентилирует систему.

1 Принципы и особенности работы адсорбера

Чтобы контролировать количество поступаемых в камеру сгорания паров топлива, на каждую модель автомобиля с двигателем инжекторного типа устанавливается специальный продувочный клапан — как правило, в районе бензобака. В целом, адсорбер — это система, состоящая из нескольких клапанов, каждый из которых отвечает за определенные параметры. Так, клапан гравитации предотвращает перелив топлива в аварийных ситуациях, а датчик давления, соответственно, регулирует давление в бензобаке. Кроме того, в состав адсорбера входит угольный фильтр, электромагнитный датчик и специальные соединительные трубки для целостности системы.

Что касается адсорбера на модель Лада Калина, то при неисправности этого механизма у автомобиля повышается расход топлива и существенно понижается уровень мощности. Однако в последнее время специалисты расходятся во мнении относительно того, как именно неисправность адсорбера влияет на поведение двигателя и автомобиля. В любом случае, адсорбер — это важная составляющая топливной системы, компоненты которого подлежат ремонту и замене в случае обнаружения неисправностей в работе.

2 Диагностика клапанов адсорбера и возможность самостоятельного ремонта

Если на вашем автомобиле неисправен клапан адсорбера, это может привести к самым разным последствиям для топливной системы и двигателя. Во-первых, из-за недостаточного и некачественного проветривания системы может пострадать бензонасос, а во-вторых, постепенное накопление топлива в коллекторе может привести к провалам при работе двигателя. Если ваша Лада Калина «задыхается» на холостых оборотах или существенно теряет в тяге, в этом может быть повинен как раз датчик адсорбера. Чтобы определить, исправен ли адсорбирующий механизм на модели Лада Калина, необходимо открыть бензобак после остановки автомобиля и прислушаться. Если из области бензобака доносится характерное «шипение», это первый признак неисправности клапана вентиляции в адсорбере.

Кроме того, о неисправности может свидетельствовать запах бензина в салоне. В таком случае адсорбер подлежит немедленной замене, чтобы избежать более серьезных последствий для двигателя. Конечно, запах бензина в салоне может быть вызван иными причинами, но если все другие элементы топливной системы исправны, значит, проблема в клапане продувки, который можно заменить своими руками.

3 Установка нового клапана адсорбера своими руками

Работа по демонтажу неисправного клапана и установки нового не таит в себе ничего сложного. Для этого вам потребуется крестообразная отвертка и информация, которую вы узнаете в этой статье. В случае с автомобилем Лада Калина «достать» клапан адсорбера будет немного труднее, чем в других моделях, но опять же, ничего сложного нет. Необходимо в первую очередь убрать клемму на минус с аккумулятора, затем расслабить крепление и попытаться снять клапан, приложив определенное усилие. Чтобы окончательно вынуть клапан из крепления, необходимо так же убрать штуцеры, которые находятся под защелкой. Затем в обязательном порядке необходимо сверить маркировку снятого и нового клапана продувки, чтобы они совпадали. Если все сделано правильно, необходимо выполнить ту же работу в обратном порядке, и новый клапан без проблем встанет на место.

Кроме того, на модели Лада Калина можно самостоятельно провести не только диагностику, но и ремонт адсорбера, но для этого необходимо обладать определенными знаниями. Лучше доверить это специалистам, тем более, что цена подобных работ будет относительно невысокой.

Неисправности

Узел достаточно надёжен, редкие проблемы с ним проявляются как:

• поломки штуцеров из-за естественного старения пластмассы;
• загрязнение активированного угля от большого срока службы, вплоть до полной непроходимости;
• электрические и механические отказы клапана продувки;
• замыкания и потери контакта в электропроводке;
• потеря герметичности шлангов из-за отвердения резины.

Всё это приводит к повышению или уменьшению оборотов холостого хода, неуверенному запуску, повышению расхода и снижению тяги. Обычно ЭБУ замечает отклонения и высвечивает ошибку на панели приборов.

Существует даже отдельный раздел типовой таблицы кодов ошибок, посвящённый аппаратуре улавливания паров бензина.

Как отремонтировать адсорбер и клапан

Сразу стоит отметить, что и адсорбер и клапан в большинстве случаев ремонту не подлежат, соответственно, их нужно заменить на аналогичные новые узлы. Однако что касается адсорбера, то в некоторых случаях со временем в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электромагнитный клапан системы EVAP. Гниение поролона происходит по банальным причинам — от старости, постоянных перепадов температур, воздействия влаги. Можно попытаться заменить поролоновый сепаратор адсорбера. Однако это можно сделать не со всеми агрегатами, некоторые из них являются неразборными.

Если проржавел или прогнил корпус адсорбера (обычно также от старости, перепада температур, постоянного воздействия влаги), то его можно попытаться отреставрировать, однако лучше не испытывать судьбу, и заменить его на новый.

Аналогичные рассуждения справедливы и для электромагнитного клапана системы улавливания паров бензина. Большинство этих агрегатов являются неразборными. То есть, электромагнитная катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции или разрыв обмотки) заменить ее на новую не получится. Аналогично и с возвратной пружиной. Если она ослабла со временем, то можно попытаться заменить ее на новую, однако сделать это получается не всегда. Но несмотря на это, все же лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтобы избежать дорогостоящих покупок и ремонтов.

Некоторые автовладельцы не хотят уделять внимание ремонту и восстановлению системы улавливания паров бензина, и попросту «глушат» ее. Однако такой подход не является рациональным

Во-первых, это действительно влияет на экологию, и особенно это заметно в крупных мегаполисах, которые и так не отличаются чистотой окружающей среды. Во-вторых, если система EVAP будет некорректно работать или не функционировать вовсе, то периодически из-под крышки бензобака будут выходить пары бензина под давлением. И это будет происходить настолько чаще, насколько большая температура будет в объеме бензобака. Такая ситуация опасна по нескольким причинам.

Во-первых, нарушается герметичность крышки бака, у которой со временем нарушается уплотнитель, и автовладельцу наверняка придется периодически покупать новую крышку. Во-вторых, пары бензина не только имеют неприятный запах, но и вредны для человеческого организма. А это опасно при условии, что машина стоит в закрытом помещении с плохой вентиляцией. Ну и в-третьих, топливные пары попросту взрывоопасны, и если они будут выходить из бензобака в то время, когда рядом с машиной будет находиться источник открытого огня, то возникает пожароопасная ситуация с весьма печальными последствиями. Поэтому не нужно «глушить» систему улавливания топливных паров, вместо этого лучше поддерживать ее в работоспособном состоянии и следить за адсорбером и его клапаном.

Заключение

Проверка адсорбера, а также его электромагнитного продувочного клапана не составляет больших трудностей даже для начинающих автовладельцев. Главное знать, где расположены указанные узлы в конкретном автомобиле, а также как они подключаются. Как показывает практика, при выходе из строя как одного так и другого узла, ремонту они не подлежат, поэтому их нужно менять на новые. Что касается мнения о том, что систему улавливания топливных паров нужно глушить, то его можно отнести к заблуждениям. Система EVAP должна нормально работать, и обеспечивать не только экологичность окружающей среды, но и безопасную эксплуатацию автомобиля в различных условиях.

Инструменты:

• Отвертка плоская средняя
• Отвертка крестовая средняя

Детали и расходники:

Клапан продувки адсорбера

Примечание:

Снимаем клапан продувки адсорбера для замены при выходе его из строя.

1. Снимаем шланг подвода воздуха к дроссельному узлу, как описано здесь.

2. Cнимаем крышку воздушного фильтра, как описано здесь.

3. Шлицевой отверткой отжимаем фиксатор держателя клапана на корпусе воздушного фильтра и сдвигаем клапан вверх с держателя.

4. Отжав фиксатор колодки жгута проводов системы управления двигателем, отсоединяем колодку от разъема клапана продувки адсорбера.

5. Сжав фиксаторы наконечника трубки подвода паров топлива из адсорбера, снимаем наконечник со штуцера клапана.

6. Сжав фиксаторы наконечника трубки клапана продувки адсорбера, отсоединяем наконечник от штуцера ресивера, и снимаем клапан продувки адсорбера.

Примечание:

Снятый клапан продувки адсорбера.

7. Устанавливаем клапан продувки адсорбера в обратной последовательности.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Замена клапана продувки адсорбера на Лада Гранта своими руками

В магазине покупаем новый КПА, а также два хомута маленьких и шланг подходящего диаметра, как правило подходит топливный шланг. Берем минимальный набор инструментов (отвертка, нож, пассатижи) и приступаем к работе, весь процесс отнимет у вас не более получаса времени.

1. Первое, что необходимо сделать — снять воздушную гофру с корпуса воздухана, для этого берем отвертку и ослабляем хомуты. Снимаем патрубок и под всем этим хозяйством находим наш клапан.

1. Отсоединяем крепление КПА и отключаем его питание, оно имеет колодку с фиксатором, на который нужно надавить. Затем отсоединим по очереди патрубки клапана адсорбера.
2. Один шланг тот, что из «дубового» пластика, одетый на штуцер можно просто срезать, снимать его не пытайтесь, даже если все удастся, то на новом клапане она будет держаться неплотно. Тем более у нас все предусмотрено и подготовлен новый патрубок. Если сильно хочется можно использовать герметик и попытаться им загерметизировать соединение старого шланга.

Снимаем все быстросъемные соединения и перекручиваем их на новый шланг

Сами шланги и разъемы важно не перепутать, чтобы не нарушить работу системы вентиляции

Собираем все в обратном порядке и крепим патрубок воздуховода на место. Далее заводим мотор и убеждаемся, что проблема исчезла. Ошибку лучше предварительно стереть.

На этом буду заканчивать, как видите ничего сложного. Замена клапана продувки адсорбера производится ненамного сложнее, чем так же замена воздушного фильтра. Пробуйте и у вас все обязательно получится. Если статья была для вас полезной, поделитесь ссылкой на нее со своими близкими, для этого скопируйте ссылку для социальных сетей или воспользуйтесь специальными кнопками, расположенными ниже. Буду также признателен если оставите содержательный комментарий. Всем пока и до новых встреч на ВАЗ Ремонт.
