Более подробно о зарядном устройстве марки кедр авто 4а

Как заряжать АКБ

Для зарядки аккумулятора следует подключить его к клеммам с соблюдением полярности. После включения устройства в электрическую розетку нужно выбрать режим работы, нажав соответствующую кнопку. Над кнопкой должен загореться индикатор.

Показания амперметра в начальном периоде времени должны быть в пределах 5 А. При отсутствии показаний амперметра нужно еще раз проверить правильность подключения аккумулятора и проверить напряжение на его клеммах.

Для проведения десульфатации используется режим «Цикл». Дополнительно необходимо подключить нагрузку к клеммам параллельно аккумулятору. Величина нагрузки – 0.5 – 1А. Можно использовать автомобильную лампочку 12 В 6-12Вт.

Основные характеристики «Кедр-Авто 10»

• Сравнительно небольшие габариты — 185 х 130 х 90 миллиметров.
• Предпусковой режим, сила тока в котором составляет 10 ампер.
• Номинальная сила тока — 4 ампера.
• Потребляемая устройством мощность — 250 Ватт.
• ЗУ позволяет заряжать аккумуляторные батареи с предельным номиналом в 12 вольт.
• ЗУ работает от стандартной сети 220 В.

Время зарядки АКБ меняется в зависимости от его ёмкости и степени разрядки. Встроенный в ЗУ микропроцессор управляет зарядкой и предпусковым режимом. Включение всех режимов и активация устройства осуществляются после перевода прибора в автоматический режим. Сперва подаётся повышенный ток заряда, после чего его сила снижается до номинальной, что позволяет значительно ускорить процесс зарядки аккумулятора.

Посторонний шум – хруст: причины и методы решения проблемы

Отличительные черты «Кедр-Авто 10»

• Улучшенная система защиты от коротких замыканий, перегрузок и неправильного подсоединения клемм.
• Использование только качественных и современных комплектующих.
• Предпусковой режим, в котором зарядка аккумуляторной батареи осуществляется током 10 ампер. После этого происходит автоматический переход зарядного устройства в режим зарядки батареи током силой 4 ампера.
• Основной этап зарядки сменяется режимом подзарядки током в 0,5 ампера. Такой режим позволяет избежать перезарядки и восстановить полный заряд АКБ.
• Десульфатация АКБ может производиться в цикле.
• Номинальный ток в режиме автоматической зарядки составляет 4 А.
• Небольшой вес зарядного устройства — всего 600 грамм.
• Гарантия от производителя — 1 год.
• При соблюдении инструкции к зарядному устройству «Кедр-Авто 4А» и «Кедр-Авто 10» срок эксплуатации составляет 5 лет.

Линейка зарядных устройств для аккумуляторов “Кедр”

› ЗУ

Зарядное устройство “Кедр” восстанавливает заряд аккумуляторов 12 В. Прибор особенно необходим зимой, когда батарея разряжается быстрее. При выполнении зарядки в домашних условиях нужно соблюдать правила, предотвращающие травмирование пользователя и выход АКБ из строя.

Внешний вид зарядного устройства “Кедр Авто 10”.

Модельный ряд зарядных устройств “Кедр”

Несмотря на то что модели ЗУ имеют принципиальные отличия в электрических схемах, все они используются для зарядки и/или удаления сульфатного налета с пластин аккумуляторов.

“Кедр М”

Рассматриваемый прибор обладает функциями:

1. Автоматическое отключение. Препятствует перезаряду и повреждению батареи.
2. Циклический режим. Используется для устранения сульфатного налета, препятствующего набору заряда.
3. Предотвращение неправильного подключения. Если пользователь перепутает клеммы, короткого замыкания не произойдет.
4. Дозарядка. Позволяет аккумулятору набрать полную мощность.

Модель имеет контейнер для хранения аксессуаров. В отсек помещают сетевой провод и зажимы.

Зарядное устройство подает опасное для жизни напряжение. Начиная делать ремонт своими руками, аппарат отключают от сети. Запрещено закрывать вентиляционные отверстия или устанавливать предохранители неподходящего номинала. Прибор нельзя размещать вблизи источников тепла.

Составные элементы зарядного устройства “Кедр М”

Технические данные ЗУ “Кедр М”:

• тип источника питания – бытовая электросеть с напряжением 220 В;
• тип подлежащих зарядке АКБ – 12 В;
• сила подаваемого тока – до 4 А;
• потребляемая мощность – 85 Вт;
• длительность импульса тока при включении циклического варианта зарядки – 15-75 секунд;
• диапазон рабочих температур – +10…+40°С.

Для подготовки устройства к работе нужно подсоединить провода с клеммами и перевести тумблеры в нужное положение.

Существует 2 варианта функционирования прибора:

1. Непрерывный. Используется при необходимости зарядки работоспособной АКБ.
2. Циклический. Применяется для очищения металлических пластин. При этом выводы соединяют с потребителем энергии мощностью 6 Вт. После этого зажимы подключают к токовыводам.

ЗУ “Кедр М” работает только тогда, когда напряжение аккумулятора составляет не менее 10 В. При подключении сильно разряженных элементов питания активируется защита.

Менять режим работы зарядника можно в подключенном к электросети состоянии.

Если батарея разряжена, аппарат будет подавать 4 А. Со временем сила тока снижается. После полного восстановления мощности АКБ устройство отключается, начинает мигать индикатор заряда. Самопроизвольного отключения у ЗУ нет, требуется вмешательство пользователя.

“Кедр Авто 4А” и “Кедр Авто 12В”

Эти приборы разработаны для зарядки и ремонта свинцово-кислотных источников питания, выдающих напряжение 12 В. Встроенный контейнер для хранения аксессуаров отсутствует, сетевой кабель выходит из задней стенки корпуса.

Технические характеристики устройства:

• тип источника питания – электрическая сеть с напряжением 220 В;
• напряжение заряжаемых аккумуляторов – 12 В;
• подаваемый ток – до 4 А;
• номинальная мощность – 85 А.

Схема работы зарядного устройства “Кедр” (1991 г.)

Зарядно-предпусковое устройство “Кедр Авто 10”

Эта модель является улучшенным вариантом ЗУ “Кедр Авто 4А”. Прибор предназначен для зарядки элементов питания свинцово-кислотного типа.

Основными отличиями этого устройства являются:

1. Улучшенная защита. ЗУ оснащено встроенным модулем, предотвращающим перегрузку, короткое замыкание и неправильное подключение.
2. Наличие режима “Форсаж”. На раннем этапе зарядки устройство подает ток силой 10 А. После частичного набора заряда прибор переходит к непрерывной работе. После завершения первого этапа подается ток в 0,5 А. Это позволяет полностью восстановить мощность АКБ, исключая перезаряд.
3. Возможность выполнения циклической десульфатации.
4. Автоматический режим. ЗУ непрерывно подает ток силой 4 А.
5. Увеличенный срок эксплуатации. Устройство бесперебойно функционирует в течение 5-8 лет.
6. Небольшой вес. Масса прибора не превышает 0,6 кг.

Характеристики устройства согласно инструкции:

• ширина – 18,5 см;
• высота – 13 см;
• толщина – 9 см;
• сила тока в начале зарядки – 10 А;
• средняя сила тока – 4 А;
• энергопотребление – 250 Вт;
• тип источника питания – электрическая сеть 220 В.

Как пользоваться на примере ЗУ “Кедр Авто 4А”

Заряжать АКБ автомобиля устройствами “Кедр” несложно. Даже при неправильном подключении батарея не выйдет из строя.

Как заряжать аккумулятор зарядным устройством «Кедр»

Наличие собственного зарядного устройства только для начинающих автомобилистов кажется не слишком оправданным. Но каждый мало-мальски опытный автовладелец знает, что ситуации бывают разные, и севший аккумулятор – отнюдь не редкость в автомобильной практике.

Впрочем, АКБ нуждается в подзарядке и в профилактических целях, особенно в зимнее время, когда при городском режиме езды аккумулятор просто не успевает заряжаться от генератора.

Что касается выбора зарядного устройства, то это задача, прямо скажем, непростая. Сегодня мы расскажем о серии отечественных ЗУ «Кедр», опишем их характеристик, отметим достоинства и недостатки, а также расскажем, как ими пользоваться. Это позволит сделать выводы о том, насколько эти зарядники подходят для вашей модели авто.

Зарядное устройство КЕДР-М, схема и описание

Устройство зарядное предназначено для заряда и восстановления работоспособности кислотных свинцовых 12-вольтовых батарей, частично утраченной в результате сульфатации и окисления электродов, а также их тренировки проведением циклов заряд-разряд с целью увеличения ресурса, срока службы и сохраняемости.

• режим автоматического отключения аккумуляторной батареи после окончания заряда;
• режим циклической работы (зарядно-разрядный), обеспечивающий восстановление емкости аккумуляторной батареи при частичной сульфатации пластины;
• режим дозарядки аккумуляторной батареи (постоянный заряд до полной ёмкости);
• защиту при неправильном подключении к аккумуляторной батарее или коротком замыкании выходных зажимов, после устранения которых устройство автоматически приходит в рабочее состояние.

Перед включением зарядного устройства внимательно ознакомьтесь с настоящим руководством по эксплуатации, с назначением и расположением элементов управления и назначением шнуров внешних соединений.

На лицевой панели расположены:

1. тумблер включения-выключения автоматики «ЗАРЯД-ДОЗАРЯД»;
2. держатель плавкой вставки;
3. тумблер режима заряда «НЕПРЕРЫВНЫЙ-ЦИКЛИЧЕСКИЙ»;
4. амперметр;
5. световая индикация «ОКОНЧАНИЕ ЗАРЯДА».

Шнур включения зарядного устройства в электросеть и шнуры подсоединения устройства к аккумуляторной батарее находятся в отсеке задней стенки устройства.

Функции и опции Кедр АВТО 10

• Обладает высокой степенью защиты от неверного подключения, перегрузки и короткого замыкания зажимов;
• Модель оснащена самыми современными трансформаторами, изготавливаемыми ведущим предприятием Российской Федерации;
• Есть предпусковой режим – режим форсажа (аккумулятор заряжается при силе тока до 10А), после чего автоматически переходит на номинальную зарядку с силой тока в 5А;
• После окончания процесса зарядки батареи током в 4 А система самостоятельно переведет устройство в режим подзарядки при силе тока 0,5 А. Таким образом гарантируется полный заряд аккумулятора и не допускается его перезарядка;
• Есть возможность десульфатации АКБ в циклическом режиме заряда;
• Гарантийный срок службы составляет ровно один год с момента продажи;
• В режиме автоматического заряда номинальный ток составляет 4 А;
• При верной эксплуатации и соблюдении правил хранения срок службы не менее пяти лет;
• Вес устройства не превышает 0,6 килограмма.
• Зарядка аккумуляторной батареи и восстановление ее работоспособности, утраченной в силу образования сульфатов свинца и окисления электродов.
• Может использоваться для «тренировки» АКБ с целью повысить ее технические характеристики и продлить срок службы.

Кедр авто 4а как заряжать

Для продления срока службы стартерного автомобильного аккумулятора требуется производить регулярное обслуживание. Одним из обязательных пунктов является поддержание нормального уровня заряда.

Особенно это касается зимней эксплуатации, поскольку из-за большого количества мощных потребителей и сильных морозов штатное реле напряжения автомобиля не в состоянии полностью зарядить аккумулятор.

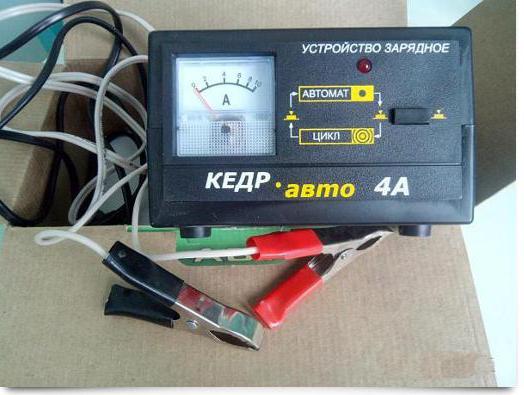

Обзор устройства

Зарядное устройство выполнено в пластиковом корпусе небольших размеров (185х130х90 мм). Малая мощность устройства обусловила его малый вес.

На лицевой панели расположены:

• Стрелочный амперметр для контроля тока заряда;
• Светодиодный индикатор режима работы;
• Переключатель режима «Цикл – Автомат».

С задней панели устройства выходит сетевой шнур и провода с клеммами для подключения аккумулятора.

Технические характеристики устройства Кедр Авто 4а

Данное зарядное устройство обеспечивает ток заряда до 4 А. Этого вполне хватает для поддержания емкости не полностью разряженных аккумуляторов. Остальные технические характеристики:

Напряжение	220 Вольт
Максимальный зарядный ток	4 Ампера
Потребляемая мощность	85 ватт
Номинальное напряжение АКБ	12 Вольт
Походит для зарядки аккумуляторов	Только WET
Емкость заряжаемого аккумулятора	от 30 до 75 А/ч
Размеры	185x130x90 мм

WET аккумуляторы — это стандартные свинцово-кислотные батареи с жидким электролитом. Не пытайтесь этим ЗУ зарядить AGM, E или GEL АКБ.

В комплект ЗУ входит инструкция по правилам пользования, в которой подробно указан порядок действий при работе и возможные неисправности с порядком их устранения.

Особенности устройства и для каких АКБ подходит

Автоматическое зарядное устройство предназначено для заряда свинцово-кислотных аккумуляторных батарей с емкостью от 40 до 75 А/ч.

Важно! Чем больше емкость аккумулятора, тем больше времени будет занимать его заряд. Причем многие производители рекомендуют устанавливать ток заряда, равный 1/10 его емкости

Таким образом, данное устройство не рекомендуется использовать для регулярного заряда мощных аккумуляторов с высокой степенью разряженности.

Устройство имеет встроенную защиту от неправильного включения – переполюсовки. Напряжение на выходе и ток заряда отсутствуют в таких случаях:

• Неправильно подключенный аккумулятор;
• Высокая степень разряженности (напряжение на клеммах АКБ менее 10 В);
• Отсутствие аккумулятора.

Кедр Авто 4а имеет два режима работы – «автомат» и «цикл». Каждый из режимов работы использует свой алгоритм зарядки.

Световой индикатор работы имеет следующие режимы:

• Погашен – режим «Автомат»;
• Мигает – в режиме «Автомат» заряд окончен;
• Непрерывное свечение – включен режим «Цикл».

Автомат

Этот режим является основным и предназначен для заряда аккумуляторных батарей без вмешательства пользователя. Логика работы такова, что при подключении разряженного аккумулятора устройство начинает выдавать максимальный ток, который снижается по мере протекания процесса зарядки. При достижении на клеммах батареи напряжения 13.2 В заряд автоматически прекращается.

Важно! Начальный ток зависит от степени разряженности аккумулятора, но не превышает 4А в самом крайнем случае. Режим предназначен для восстановления батарей с признаками сульфатации

В циклическом режиме заряд чередуется с кратковременным разрядом малым током, что способствует растворению крупных кристаллов сульфатов в активной массе пластин

Режим предназначен для восстановления батарей с признаками сульфатации. В циклическом режиме заряд чередуется с кратковременным разрядом малым током, что способствует растворению крупных кристаллов сульфатов в активной массе пластин.

Как заряжать аккумулятор с помощью Кедр Авто 4а

Использование автоматического устройство максимально упрощает обслуживание батарей и позволяет производить его регулярно без существенных затрат времени.

• Подключить аккумуляторную батарею к выходным клеммам устройства;
• Подключить устройство к питающей сети;
• Нажатием кнопки на лицевой панели выбрать необходимый режим работы.

Важно! В случае проведения десульфатации (режим «Цикл»), параллельно выходным клеммам необходимо подключить нагрузку – автомобильную лампу 12 В 6 Вт, через которую будет производиться тренировочный разряд АКБ. https://www.youtube.com/embed/GPrLPtSw1ps

Использование более мощной лампы увеличит ток разряда, в результате чего увеличится время зарядки. Слабая нагрузка, наоборот, не даст нужно эффекта.

В процессе заряда необходимо контролировать плотность электролита. Отсутствие роста плотности при недозаряженной батарее говорит о том, что необходимо провести десульфатацию.

Функциональные особенности Кедр АВТО 10

• Обладает высокой степенью защиты от неверного подключения, перегрузки и короткого замыкания зажимов; • Модель оснащена самыми современными трансформаторами, изготавливаемыми ведущим предприятием Российской Федерации; • Есть предпусковой режим – режим форсажа (аккумулятор заряжается при силе тока до 10А), после чего автоматически переходит на номинальную зарядку с силой тока в 5А; • После окончания процесса зарядки батареи током в 4 А система самостоятельно переведет устройство в режим подзарядки при силе тока 0,5 А. Таким образом гарантируется полный заряд аккумулятора и не допускается его перезарядка; • Есть возможность десульфатации АКБ в циклическом режиме заряда; • Гарантийный срок службы составляет ровно один год с момента продажи; • В режиме автоматического заряда номинальный ток составляет 4 А; • При верной эксплуатации и соблюдении правил хранения срок службы не менее пяти лет; • Вес устройства не превышает 0,6 килограмма. • Зарядка аккумуляторной батареи и восстановление ее работоспособности, утраченной в силу образования сульфатов свинца и окисления электродов. • Может использоваться для «тренировки» АКБ с целью повысить ее технические характеристики и продлить срок службы.

Отличия приборов от других зарядных устройств

Семейство приборов «Кедр» полюбилось отечественным автолюбителям за простоту использования.

Аппарат подзаряжает либо восстанавливает работоспособность аккумуляторной батареи благодаря встроенным в его плату управления автоматическим функциям:

1. Циклическая работа — обеспечивает частичное восстановление окислительно-восстановительных способностей электродов при сульфатации элементов.
2. Дозаряд АКБ — доводит постоянный заряд до полной емкости.
3. Режим выключения батареи после полной зарядки.

Также устройство снабжено автоматической защитой от короткого замыкания в результате случайного соприкосновения выходных зажимов или неправильного подключения АКБ. При срабатывании система защиты просто перестает подавать электрический ток, тем самым оберегая как само устройство зарядное «Кедр», так и аккумулятор.

Зарядное устройство «Кедр-Авто 4А»: инструкция. Зарядное устройство для автомобильных аккумуляторов

В арсенале каждого автолюбителя должно иметься автомобильное зарядное устройство для аккумулятора. Эксплуатация транспортного средства без данного прибора может значительно усложниться. Наиболее полезным автомобильное зарядное устройство может оказаться в зимнее время года, когда АКБ приходится заряжать намного чаще. При полном разряде аккумулятора придётся «прикуривать» автомобиль, что не всегда удобно, а в некоторых случаях может потребовать дополнительных трат из-за обращения на СТО. Гораздо проще осуществить зарядку аккумуляторной батареи в домашних условиях. Одной из самых востребованных марок автомобильных зарядных устройств является «Кедр» — приборы данного бренда покупаются многими владельцами транспортных средств.

Подготовка к работе и порядок работы

Перед началом эксплуатации устройства необходимо изучить правила по уходу и эксплуатации аккумуляторных батарей.
Открыть крышку в задней стенке зарядного устройства и извлечь шнуры. Установить тумблер включения автоматики в положение «ЗАРЯД».
Тумблер режима заряда «НЕПРЕРЫВНЫЙ-ЦИКЛИЧЕСКИЙ» позволяет выбрать режимы заряда аккумуляторной батареи.
Если необходимо зарадить аккумуляторную батарею, тумблер режима заряда
переключить в положение «НЕПРЕРЫВНЫЙ».

При необходимости формовки или десульфатации пластин, при снижении емкости аккумуляторной батареи тумблер выбора режима заряда переключить, в «ЦИКЛИЧЕСКИЙ». К клеммам аккумуляторной батареи подключить нагрузку (лампочку 12V 6 Вт).
Подключить, соблюдая полярность, шнур при помощи зажимов к аккумуляторной батарее.
Электронная защита устройства «Кедр-М» от короткого замыкания и неправильного подключения полярности выполнена таким образом, что на выходе зарядный ток появляется только в том случае, если к выходным клеммам подключен источник напряжения (аккумуляторная батарея) напряжением не менее 10В.
Лампочка, подключенная к клемам зарядного устройства, гореть не будет, так как она не является источником напряжения.

Работа в режиме заряда аккумулятора.

Переключение режимов работы устройства «ЦЕПРЕРЫВНЫЙ-ЦИКЛИЧЕСКИЙ» и «ЗАРЯД-ДОЗАРЯД» можно производить в процессе заряда аккумуляторной батареи не отключая его от сети.
Подключить вилку сетевого шнура питания 220 В, при этом начинается процесс заряда аккумуляторной батареи, о чем свидетельствуют показания амперметра.
Ток заряда полностью разряженной аккумуляторной батареи в начале заряда может сосгавитъ 4 А и более, дальше в процессе заряда ток будет уменьшаться.
При достижении заряда аккумуляторной батареи происходит автоматическое отключение зарядного устройства, о чем свидетельствует свечение светодиода «ОКОНЧАНИЕ ЗАРЯДА»
Переключить тумблер включения автоматики в режиме «ДОЗАРЯД» и продолжить заряд аккумуляторной батареи. Батарея считается полностью заряженной, если в процессе заряда плотность электролита не меняется в течение двух часов.
В циклическом режиме заряда после каждых 45 секунд заряда в течение 15 секунд происходит разряд аккумуляторной батареи через подключенную к аккумуляторной батарее нагрузку (лампочку).
В положении «ЦИКЛИЧЕСКИЙ» или «ДОЗАРЯД» автоматика выключается.

Особенности устройства и для каких АКБ предназначен

Исходя из максимального тока зарядки, данное устройство можно применять для обслуживания аккумуляторных батарей с емкостью до 55 А/ч. Но, как показывает практика, заряд малым током продолжительное время положительно сказывается на сроке службы аккумуляторов. Поэтому Кедр Авто 5 можно использовать для зарядки аккумуляторов с емкостью до 100 А/ч.

Процесс заряда в автоматическом режиме протекает следующим образом:

• При подключении АКБ к выходным клеммам устройства, на него подается максимальный ток — 5А;
• В процессе заряда напряжение батареи повышается, а ток снижается, что можно видеть по показания амперметра;
• После окончания заряда ток снижается до минимального значения и устанавливается режим «дозаряд», в результате которого аккумулятор заряжается малым током. «Дозаряд» позволяет максимально зарядить аккумулятор, что недостижимо для устройств с автоматическим отключением.

В режиме «Цикл» периоды заряда чередуются с разрядом малым током. Соотношение времени заряд/разряд – 45/15сек.

В устройстве предусмотрена защита от переполюсовки и подключения полностью разряженной батареи. В таких случаях выходной ток полностью отсутствует.

Перед зарядкой

Прежде чем приступать к зарядке, необходимо убедиться, что ваша аккумуляторная батарея нуждается в подзарядке и она исправна. Для этого необходимо измерить напряжение на клеммах. Зимой максимально допустимый уровень разрядки составляет не более 25 % от номинального значения, а летом — не более 50 %. Если вольтметр показывает значения ниже, то батарея нуждается в зарядке.

Стандартные АКБ для автомобиля обладают номинальным напряжением 12 Вольт. Только в таком случае «Кедр» — зарядное устройство (инструкция ниже) — может зарядить батарею. Прочтите также паспорт аккумулятора, чтобы убедиться, что это действительно так. Помните, что для заряда напряжение в заряжающем устройстве должно быть выше вольтажа батареи. В противном случае ничего не получится.

Описание

Любая аккумуляторная батарея заряжается от источника, превышающего напряжения батареи, и это должен быть источник постоянного тока. Следовательно, ЗУ должно преобразовать переменный ток в постоянный, и на выходе выдать нам необходимое для зарядки напряжение. Прибор делает это превосходно. Вот его технические данные:

• способно работать от бытовой сети 220 В ± 11 В;
• номинальное напряжение батареи, которую он заряжает — 12 В;
• минимальный ток заряда — 4,0 А;
• потребляет не более 85 Вт.

Предназначено и для зарядки, и для восстановления аккумуляторных батарей, потерявших заряд в силу ряда причин. Вызвать падение напряжения на АКБ может масса факторов, но самым основным считается сульфатация пластин и их окисление. Кедр предназначен также для учебно-тренировочных зарядно-разрядных циклов, восстанавливающих способность батареи держать заряд.

Зарядка происходит определенное количество времени, которое зависит от емкости АКБ, от степени износа пластин, а также от степени разрядки батареи. Оборудован простейшим микропроцессором, управляющее всеми возможными режимами зарядки и работы устройства.

Как сделать

Десульфатацию автомобильных аккумуляторов, а также зарядно-восстановительную тренировку автомобильных аккумуляторов можно производить при помощи простого зарядно-восстановительного устройства, которое восстанавливает засульфатированные аккумуляторы «асиметричным» током. Кроме методики десульфатации аккумулятора в ручном режиме при помощи простейшего зарядного устройства, как описано в Десульфатация аккумулятора. известен еще один способ тренировки авотомобильного аккумулятора «асиметричным» током, когда в один полупериод аккумулятор заряжается, а следующий разряжается токами 10:1. Такой метод тренировки хорошо зарекомендовал себя не только при десульфатации аккумулятора, но и для профилактики исправных.

Картинкаа кликабельна. Трансформатор можно взять любой, мощностью не менее 200Вт и выходным напряжением 22-25В.

Например, можно использовать телевизионный трансформатор ТС-200.

Сразу после трансформатора включено реле типаРПУ-0 с напряжением на обмотке 24В или любое другое. Если использовать реле на меньшее напряжения, то потребуется подобрать и последовательно с обмоткой реле включить добавочный резистор.

Реле своими контактами подключает зарядно-восстановительное устройство к аккумулятору и предохряняет аккумулятор от разряда в случае пропадания напряжения в электросети.

Заряд аккумулятора происходит во время одного полупериода через диоды VD1. VD2. Во время второго полупериода, когда диоды закрыты, аккумулятор разряжается через резистор R4. Ток разряда составляет 0.5А. Зарядный ток устанавливается пременным резистором R2 и контролируется по амперметру.

Учитывая, что в полупериод заряда часть тока заряда (10%) протекает через разрядный резистор, то показания амперметра необходимо устанавливать 1.8А – амперметр показывает усредненное значение тока, а заряд производится в течение половины периода. Реле в принципе любое с напряжением обмотки 24В

Важно, чтобы контакты реле выдерживали ток не менее 10А

При использовании реле с обмоткой на 12В, его включаем через ограничивающее сопротивление. Транзистор КТ827 модно заменить на КТ825, но при этом необходимо заменить полярность элементов, как показано на втором варианте схемы.

Какртинка кликабельна. В отличие от схемы полного автомата, описанной в Десульфатация аккуумулятора схема.

эта схема отличается простотой и достаточно высокой эффективностью. Ее можно собрать из любых подручных радиоэлементов. При этом требуется соблюсти необходимые напряжения и токи.
