Тарировочные данные карбюратора 21053-1107010 солекс

Карбюратор для ВАЗ 2105 – общие сведения

На многих моделях, выпускаемых на Волжском автомобильном заводе, установлены карбюраторные системы. В модели 2105 также используется данный вид.

Вот почему во все времена существования ВАЗ 2105 владельцев интересовал вопрос о том, как отрегулировать эту неотъемлемую часть – карбюратор, чье состояние сказывается на работе всего ТС.

Состоит карбюратор из трех основных частей, не считая огромного количества небольших деталей. Рассмотрим эти три основные элемента для лучшего понимания устройства механизма.

• Верхняя часть – это крышка механизма и штуцеры, через которые подается топливо;
• Средняя часть – основная. Состоит из корпуса, в котором размещены две камеры для правильного и быстрого прохождения процессов подачи топливной смеси к цилиндрам;
• Нижняя часть образуется из поплавковой камеры и дроссельных заслонок.

Как уже было сказано, во всем механизме много различных мелких деталей типа прокладок, резинок и жиклеров, выход из строя которых может привести к серьезным проблемам. Чтобы работа двигателя была бесперебойной, нужно всегда следить за их состоянием, насколько это возможно.

Карбюраторы для модели авто

На данную модель автомобиля устанавливаются разные поколения карбюраторов, которые дорабатывались с течением времени. Ниже представлен список основных модификаций:

• ДААЗ (Дмитровоградский автоагрегатный завод) производил механизмы, отличавшиеся улучшенными скоростными характеристиками, в то же время повышался расход топлива;
• «Озон» – это новая версия ДААЗа, основным минусом которого являлись проблемы с клапанами, которые от любого загрязнения вызывали неполадки в работе;
• «Солекс». Главный плюс – экономичный расход топлива. Но вместе с экономичностью появляется требовательность к хорошему качеству заливаемого бензина.

Как видно, карбюратор на ВАЗ 2105 прошел через целую эволюцию, при этом приобретая как плюсы, так и минусы. Конечно, инженеры пытались доработать механизм, но идеальный агрегат создать так и не удалось.

Чем управляет контроллер

Признаки неисправности карбюратора

Карбюраторы производства ДААЗ любого вида и года выпуска должны обеспечивать непрерывную работу мотора в любом режиме эксплуатации: будь то холостой ход или высокие обороты на скорости. Однако именно при смене этих режимов (например, после прогревания зимой быстрый старт с места) и могут обнаруживаться ошибки в работе устройства. Так, карбюратор явно имеет те или иные неисправности, если:

• мотор, работая вхолостую, испытывает провалы;
• водитель начал замечать провалы по времени между нажатием на педаль газа и ускорением машины;
• двигатель работает с рывками (особенно это заметно на высоких скоростях);
• планомерно увеличивается расход топлива;
• трудно с первого раза запустить мотор после длительной стоянки.

Машина глохнет на холостом ходу

Если ВАЗ 2105 легко заводится, какое-то время работает вхолостую и глохнет, то, вероятнее всего, причина этой неисправности кроется в низком уровне топлива в поплавковой камере. Велика вероятность и того, что сильно засорились топливные жиклёры, поэтому необходимое количество горючего и не попадает в мотор. Также машина может заглохнуть на холостом ходу по причине сбоя в работе экономайзера.

В любом случае, если наблюдаются проблемы с холостым ходом, потребуется:

1. Снять карбюратор с машины.
2. Разобрать устройство на детали.
3. Промыть механизмы, прочистить жиклёры.
4. Убедиться в работоспособности каждого из механизмов карбюратора.

Особенно неприятны проблемы с карбюратором на трассах и на природе, когда неоткуда ждать помощи

Провалы в работе двигателя при разгоне

Первым сигналом неисправности карбюратора считаются провалы мотора на разгонах. Как правило, именно на высоких оборотах карбюратору становится трудно выполнять свои функции, если имеются какие-то препятствия.

Если ВАЗ 2105 в пути вдруг начинает дёргаться, а мотор на мгновения «замирает», то виной тому недостаток топливно-воздушной смеси в цилиндрах. Скорее всего, детали карбюратора сильно засорены, что не даёт устройству быстро создать нужное количество горючего и направить его на переработку.

В этом случае также рекомендуется провести чистку карбюратора и заменить все детали, на которых появились следы износа.

Провалы в работе мотора — явный признак неисправности карбюратора

Проблема: заливает свечи

Из-за некорректной работы карбюратора двигатель может получать излишнее количество топливно-воздушной смеси. Соответственно, переработать горючее мотор не может, а, значит, лишняя смесь будет выделяться через свечи зажигания.

Разумеется, ни к чему хорошему это привести не может. Свечи быстро выходят из строя, требуя замены.

Чтобы избежать такой проблемы, необходимо тщательно прочистить все каналы подачи и оттока топливно-воздушной смеси в карбюраторе. К тому же не помешает обратиться к специалистам, так как есть риск некорректной работы ускорительного насоса.

Излишки бензина могут выступать наружу и оставлять пятна на земле

Запах бензина в салоне автомобиля

Неприятный запах бензина в салоне — это первый признак того, что в работе карбюратора возникли какие-то сбои. Обычно пахнет топливом из-за чрезмерной работы насоса или залипания клапанов, так как в этих случаях большое количество бензина может просачиваться в подкапотное пространство.

Избавиться от запаха в салоне можно только одним путём: провести полную диагностику карбюратора.

Ароматизаторы не способны справиться с сильным запахом бензина в салоне

Автомобиль резко теряет скорость

В тех случаях, когда перестаёт работать вторая камера внутреннего сгорания в карбюраторе, машина теряет до 50% своей скорости. Водитель не может разогнаться на ровном участке дороги, хотя только недавно машина отлично справлялась с любыми задачами.

Проблема кроется в дроссельной заслонке, которая призвана регулировать уровень топлива в камере. Придётся заменить заслонку, так как проще купить новое устройство, чем ремонтировать старый механизм.

Потеря привычной скорости должна сразу же подсказать водителю, что карбюратор требует проверки и ремонта

Настройка подсоса карбюратора

Сколько хлопот приносит водилам неправильная настройка подсоса карбюратора, особенно зимой. У одних машин вытягиваешь подсос до конца, а двигатель не держит обороты, приходиться держать педаль газа пока он не прогреться. У других наоборот вытянешь подсос до конца, а движок орет как бешенный, хотя во время прогрева такие большие обороты двигателю ненужны.

Фото. Система подсоса карбюратора.

Все дело в том, что неправильно настроен рычаг принудительного открытия дроссельной заслонки карбюратора при натяжении подсоса.

Все это легко исправить, на фото выше стрелкой показана тяга принудительного открытия дроссельной заслонки в момент вытягивания подсоса. Если двигатель не держит бороты, то возможно что тяга стоит на нижнем отверстии рычага дросселя, на фото видно два отверстия для дроссельной тяги. Переставьте тягу в верхнее отверстие рычага.

Если движок на подсосе крутиться очень быстро, то плоскогубцами немного согните тягу показанную стрелкой, она легко гнется, не снимая с карбюратора, если мало движку оборотов разогните эту тягу. Таким способом можно легко настроить нужные обороты двигателя при запуске на подсосе.

Настройка оборотов двигателя на подсосе в карбюраторе ВАЗ 2108 еще проще, на фото выше показан ботик 3, закручивая его обороты двигателя на подсосе увеличиться, а откручивая будут уменьшаться.

Надеюсь, прочитав эту статью, сможете легко сами настроить карбюратор на своей машине.

Регулировка карбюратора Солекс 21083

В карбюраторе Солекс предусмотрено несколько видов регулировок, и регулировать можно:

• уровень бензина в поплавковой камере;
• количество минимальных холостых оборотов;
• качественный состав топливной смеси (ТС) с помощью винта качества холостого хода (ХХ).

Регулируется качество ТС очень просто, и любой автовладелец может выполнить регулировку своими руками. Для этого нужно хорошо прогреть движок и винтом количества выставить обороты в пределах 800-900 об/мин. Затем:

• закручиваем винт качества до тех пор, пока ДВС не начнет работать с некоторыми перебоями и снижать кол-во оборотов;
• отворачиваем винт так, чтобы мотор опять заработал ровно, обычно достаточно сделать один оборот. Если винт отпустить слишком много, расход топлива увеличится.

В иных случаях приходится винт количества ослаблять больше, так как в работе двигателя появляются провалы.

Одна из самых частых проблем холостого хода – невозможность регулировки карбюратора Солекс 21083 с помощью винта качества – при его закручивании и откручивании обороты ДВС не меняются. Причин такой неисправности несколько:

• засорился жиклер в электромагнитном клапане;
• засорился канал ХХ, который находится под «качественным» винтом;
• неисправен сам электромагнитный клапан (ЭК).

Работоспособность самого ЭК проверить достаточно просто, делаем это следующим образом:

• на неработающем двигателе снимаем провод с клапана;
• выкручиваем ЭК;
• снимаем с него топливный жиклер, он сдергивается руками;
• включаем зажигание;
• соединяем провод с ЭК – в момент контакта должен раздаться сухой четкий щелчок, и шток клапана утапливается. Если щелчка нет, а шток не двигается, такой ЭК необходимо заменить.

Также необходимо сразу продуть и жиклер – в некоторых случаях в него попадает настолько мелкая соринка, что ее практически не видно. Есть еще проблема Солекса – канал холостого хода под винтом качества засоряется так, что его невозможно продуть.

Проверить работоспособность ЭК можно и другим способом – во время работы ДВС на холостом ходу нужно сдернуть провод с электромагнитного клапана – если мотор заглохнет, значит, электромагнитный клапан работает исправно.

Описание устройства

Устройство карбюратора довольно простое, если не вникать в дополнительные детали. Сверху находятся две сквозные камеры. Их главная задача — это всасывание воздуха в аппарат для дальнейшего смешивания его с бензином. Впрыск бензина осуществляют жиклеры, а с воздухом он смешивается через диффузоры. Те, в свою очередь, располагаются прямо по центру камер Солекса. Они создают необходимое разряжение в давлении, чтобы происходило втягивание топлива. Топливо поступает из расположенной справа от диффузоров поплавковой камеры. Уровень бензина в них должен соответствовать норме, о которой будет рассказано ниже. Регулируется он при помощи специального поплавка и запорной иглы.

Все это верхняя часть карбюратора. Последней частью является крышка, расположенная прямо над поплавковой камерой. Ее необходимо снять при работах. Функция нижней части — обеспечение работы верхней. Все, что находится под уровнем поплавковой камеры, называется корпусом карбюратора. Его составные части — это нижние окончания первичной и вторичной камер (те самые, что служат для потока воздуха) и расположенные внутри них дроссельные заслонки, в задачу которых входит открывать и закрывать сквозное движение кислорода. Свою работу заслонки начинают поочередно, сначала открывая первичную, а затем и вторичную камеру.

Как можно почистить фары и что для этого нужно

Фары можно чистить механическим или химическим способом.

СПРАВКА! Для химического способа используют разные вещества, которые или растворяют загрязнения, или уменьшают их приклеивание к поверхности стекла.

При этом нужно знать, что дефлектор выполнен из стекла, в таком случае можно использовать как можно больше средств бытовой химии. А вот поликарбонатные или другие пластиковые колпаки могут сильно помутнеть от любого чистящего средства.

В процессе механической чистки необходимо знать о различной твердости пластиковых и стеклянных деталей:

1. Стеклянные детали труднее поцарапать, если не использовать слишком грубых абразивных средств.
2. Пластиковые детали могут не выдержать даже обычной протирки тканью, потому что пыль и мелкий абразив оставляют на поверхности мелкие царапины, которые можно убрать только грубой полировкой.

Кроме всего вышеперечисленного, понадобится обыкновенная вода.

Алгоритм работы

Без общего понимания принципа работы карбюратора сложно производить его ремонт и регулировку. Действия наобум не дадут положительного результата либо нанесут больший вред.

Принцип карбюрации основан на подаче топлива за счёт разрежения, создаваемого поршнями атмосферного бензинового двигателя. Дозировка осуществляется жиклёрами — деталями с калиброванными отверстиями, встроенными внутрь каналов и способными пропустить определённое количество воздуха и бензина.

Работа карбюратора ДААЗ 2105 начинается с холодного пуска:

1. Подача воздуха перекрывается заслонкой (водитель вытягивает рычаг подсоса), а дроссель первичной камеры приоткрывается телескопической тягой.
2. Мотор втягивает максимально обогащённую смесь из поплавковой камеры через главный топливный жиклёр и малый диффузор, после чего заводится.
3. Чтобы двигатель не «захлебнулся» большим количеством бензина, от разрежения срабатывает мембрана пусковой системы, приоткрывающая воздушную заслонку первичной камеры.
4. После прогрева двигателя водитель задвигает рычаг подсоса, а топливную смесь в цилиндры начинает подавать система холостого хода (СХХ).

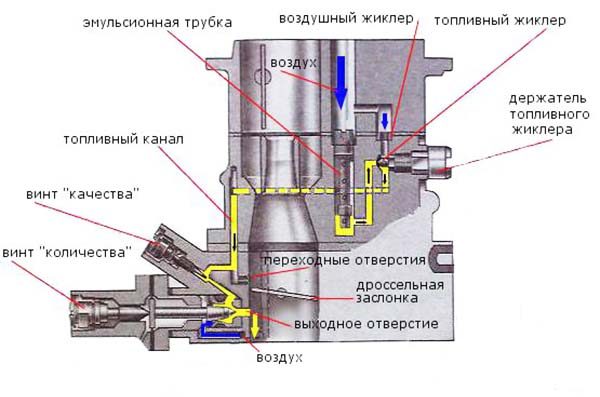

На холостых оборотах дроссели обеих камер закрыты наглухо. Горючая смесь всасывается через отверстие в стенке первичной камеры, куда выходит канал СХХ. Важный момент: кроме дозирующих жиклёров, внутри данного канала стоят регулировочные винты количества и качества

Обратите внимание: эти регуляторы не оказывают влияния на работу главной дозирующей системы, действующей при нажатой педали газа

Дальнейший алгоритм работы карбюратора выглядит так:

1. После нажатия педали акселератора открывается дроссель первичной камеры. Двигатель начинает всасывать горючее через малый диффузор и главные жиклёры. Заметьте: СХХ не отключается, она продолжает работать совместно с основной топливоподачей.
2. При резком нажатии газа срабатывает мембрана насоса — ускорителя, впрыскивающая порцию бензина через носик распылителя и открытый дроссель прямо в коллектор. Так устраняются «провалы» в процессе разгона авто.
3. Дальнейшее наращивание оборотов коленвала вызывает увеличение разрежения в коллекторе. Сила вакуума начинает втягивать большую мембрану, открывающую тягой вторичную камеру. В работу включается второй диффузор со своей парой жиклёров.
4. Когда обе заслонки открыты до конца и мотору не хватает горючего для развития максимальной мощности, бензин начинает всасываться прямо из поплавковой камеры через трубку эконостата.

Чтобы при открытии вторичной заслонки не возник «провал», в карбюраторе задействована переходная система. По строению она идентична СХХ и находится с другой стороны агрегата. Только малое отверстие для подачи горючего сделано выше закрытой дроссельной заслонки вторичной камеры.

Как выполняется настройка поплавкового устройства карбюратора?

Специалисты говорят о том, что допускается осуществлять регулировку карбюратора без его обязательного демонтажа с транспортного средства. За обеспечение требуемого объема топлива в описываемом устройстве отвечает поплавковый механизм, который регулируется таким образом:

• мотор заводят, и он работает в течение нескольких минут на холостом ходу;
• крышку карбюратора снимают и производят замер уровня горючего, который должен равняться 28 миллиметрам.

Если этих самых 28 мм не наблюдается, выполняют:

• подгибание язычка поплавка, касающегося игольчатого клапана (точнее – его шарика), до показателя от 6,2 до 6,75 мм;
• выравнивают после визуального осмотра параллельность поплавка по отношению к нижнему уровню крышки, а также перпендикулярность его язычка оси клапана (игольчатого);
• выравнивают положение кронштейна в тех ситуациях, когда дистанция между поплавком, отведенным на наибольшую длину, и прокладкой крышки не попадает в промежуток 13,5–14,5 мм.

Советы специалистов

Поле проведенной процедуры регулировки карбюраторного устройства ВАЗ-2105 опытные автомеханики рекомендуют обратить внимание на следующие критические моменты:

1. Расположение клапана – находится в задвинутом положении, при этом жиклер холостых оборотов касается седла в корпусе карбюратора.
2. Смазывание резинового уплотнителя специальным моторным маслом.
3. Расположение воздушной заслонки, предназначенной для холодного пропуска – находится в вертикальной плоскости, при этом рукоятка подсоса опущена.
4. Состояние электромагнитного клапана – наличие повреждений и неисправностей проверяется так:
5. включить зажигание;
6. снять и надеть на клапан разъем;
7. прислушаться к звукам, доносящимся из электромагнитного клапана.

Карбюратор ВАЗ 2105

Что такое карбюратор и в чём заключаются его функции? На сегодняшний день карбюраторные модификации транспортных средств считаются уже «отжившими свой век», так как на смену им пришли более «живучие» инжекторные.

Итак, карбюратор — это важнейший механизм в составе двигателя автомобиля. Его основное назначение — приготовление топливно-воздушной смеси и её подача к цилиндрам мотора. Проще говоря, карбюратор нужен для того, чтобы мотор получал горючее в необходимых для работы дозах.

Для демонстрации был снят воздушный фильтр, карбюратор располагается непосредственно под корпусом фильтра

Устройство карбюратора

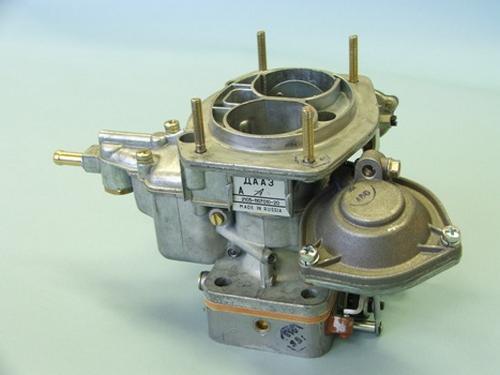

На моторы автомобиля ВАЗ 2105 устанавливаются карбюраторы типа 2105–1107010. Этот номер в обязательном порядке указывается на чёрной табличке, которая крепится на крышке самого карбюратора.

Устройство имеет две камеры, чтобы процессы образования топливно-воздушной смеси и её подачи к цилиндрам проходили быстро и правильно. На самом деле конструктивно карбюратор имеет огромное количество мелких деталей, связанных между собой, но технически прибор не считается сложносоставным.

Литой корпус объединяет множество мелких деталей, каждый из которых выполняет свою функцию

Для того чтобы мотор мог работать в различных режимах (прогрев, холостой ход, средняя нагрузка и повышенные обороты), карбюратор имеет в своём составе три основных части:

1. Верхняя — состоит из крышки устройства и штуцеров для подачи топлива.
2. Средняя — непосредственно сам корпус карбюратора, в котором размещаются две камеры внутреннего сгорания и диффузоры.
3. Нижняя — включает в себя поплавковую камеру и дроссельные заслонки.

Детали корпуса карбюратора 2107–1107010: 1 — шток пневмопривода второй дроссельной заслонки; 2 — корпус пневмопривода; 3 — диафрагма; 4 — крышка пневмопривода; 5 — топливный жиклер переходной системы второй камеры; 6 — корпус топливного жиклера; 7 — малый диффузор второй камеры; 8 — распылитель ускорительного насоса; 9 — винт-клапан ускорительного насоса; 10 — главный воздушный жиклер второй камеры; 11 — эмульсионная трубка второй камеры; 12 — главный воздушный жиклер первой камеры; 13 — эмульсионная трубка первой камеры; 14 — главный топливный жиклер второй камеры; 15 — главный топливный жиклер первой камеры; 16 — регулировочный винт ускорительного насоса; 17 — топливный жиклер системы холостого хода; 18 — корпус топливного жиклера; 19 — возвратная пружина ускорительного насоса; 20 — диафрагма ускорительного насоса; 21 — крышка ускорительного насоса; 22 — малый диффузор первой камеры; 23 — возвратная пружина рычага; 24 — трехплечий рычаг управления воздушной заслонки; 25 — тяга связи с дроссельной заслонкой; 26 — кронштейн возвратной пружины дроссельных заслонок

Суть работы карбюраторной установки на ВАЗ 2105 сводится к следующим процессам:

1. В поплавковую камеру через специальный клапан попадает строго ограниченное количество бензина.
2. Через жиклёры топливо направляется в камеру № 1.
3. Здесь бензин дробится на мельчайшие части и смешивается с частями воздуха.
4. Если требуется максимальное количество топлива (например, при разгоне), то аналогичным образом начинает работать и камера № 2.
5. После образования топливно-воздушной смеси ускорительный насос направляет горючее в диффузоры, а затем — непосредственно к цилиндрам.

Устройство

В устройстве карбюратора ДААЗ-2105 можно выделить три основные части. Это крышка, основной блок, а также корпус, в котором расположены дроссельные заслонки.

В крышке карбюратора установлена встроенная пусковая система – она полуавтоматическая. Также в крышке имеется фильтр тонкой очистки топлива, игольчатый клапан и поплавок, трубка эконостата. Крепление верхней крышки к средней части карбюратора осуществляется с помощью пяти винтов.

Основная часть имеет более сложное устройство. Здесь имеется поплавковая камера для топлива, здесь же встроена главная дозирующая система, состоящая из воздушных и топливных жиклеров и диффузоров – больших и малых. В средней части также установлен мембранный ускорительный насос с шариковым клапаном, каналы для питания переходной системы и каналы холостого хода. В средней части расположен вакуумный привод дроссельной заслонки второй камеры.

В нижней части карбюратора ДААЗ-2105 установлены оси заслонок, а также винты для регулировки работы. Это винты количества смеси и токсичности. Кроме того, нижний блок имеет массу каналов для работы системы холостого хода, переходных и пусковых систем. Нижняя часть карбюратора крепится к средней основной части винтами.

Настройка карбюратора

Обычно карбюратор 2105 после установки требует дополнительной настройки. Регулировка карбюратора ВАЗ 2105 способна повысить качество работы автомобиля и его эффективность. Кроме того, корректная настройка поможет существенно сократить расход горючего и увеличить срок работы автомашины.

Не рекомендуется производить настройку автовладельцам, не знакомым с основными системами двигателя и принципами их функционирования.

Настройка производится в несколько шагов.

1. Первым делом необходимо отрегулировать число оборотов коленчатого вала. Оптимальное число от 750 до 800 ед./мин. Чтобы задать нужное количество оборотов, нужно затянуть сначала до упора затянуть регулировочный винт, а затем плавно открыть в обратную сторону на 3 оборота.
2. Далее нужно отрегулировать объем СО2 в выхлопе. С этой целью нужно закрутить до упора винт качества, а после этого повернуть его в обратную сторону на 4 или 5 оборотов.
3. На следующем этапе нужно включить мотор и прогреть его. Это обязательная процедура.
4. Когда мотор прогрет, приступаем к регулировке оборотов. Двигатель должен устойчиво работать при 750-800 оборотах в минуту. Чтобы произвести настройку, нужно плавно закрутить винт качества. Обороты при этом могут скакать и двигатель будет работать с перебоями. В момент, когда двигатель будет работать неустойчиво, нужно закручивать винт в обратную сторону. Когда работа двигателя станет стабильной этап выполнен.
5. Следующий этап — настройка холостого хода. Для этого крутим винт холостого хода до 800 или 900 оборотов в минуту.

На этом настройка карбюратора закончена. Осталось только провести тестирование. Для тестирования карбюратора ДААЗ нужно завести мотор и резко нажать на акселераторную педаль, а затем отпустить ее. Если все настроено правильно, то увеличится число оборотов коленчатого вала. Если карбюратор настроен неправильно, то двигатель заглохнет. Тогда потребуется донастроить устройство карбюратора с помощью регулировочных винтов.

Буквы и технологии

Как мыть карбюратор?

Поверхность Солекса можно протереть спиртом и подобными средствами. Протерев поверхность, следует прочистить сам карбюратор посредством теплого воздуха. Как это делается? Можно воспользоваться воздушным, а в случае его отсутствия — автомобильным компрессором. Избавьтесь от воздухоочистителя и тщательно следите за тем, чтобы инородные частицы не попали в Солекс.

Топливный фильтр следует поменять

Чистку сетчатого фильтра можно производить раз в 1,5 года. Просто снимите его и помойте, удалив все скопившееся на нем. Не забывайте, что неметаллические части карбюратора следует мыть отдельно! Дело в том, что жидкость, применяемая для металлов, может привести их в негодность.

В поплавковой камере разберите воздушный фильтр и открутите с него хомут. Поскольку поплавок уже настроен, постарайтесь не погнуть и не сломать его. Ставя обратно крышку карбюратора, постарайтесь не опускать поплавок вниз. Топливо из камеры можно извлечь при помощи шприца или резиновой груши. Затем нужно прочистить ее, не повредив поверхность, и вернуть содержимое назад. Топливные жиклеры очищаются при помощи металлической или медной проволоки. Если они загрязнены несильно, то можно просто продуть их. Этим рекомендациям нужно следовать раз в год, чтобы не допустить поломок и ухудшения качества карбюратора.

Наиболее распространенными являются карбюраторы Солекс модификаций 21053, 21083, 21073, 21041. Отличаются они тарировочными данными, т.е. сечением больших диффузоров (БД), значением и типом жиклеров и прочими потрохами, и рассчитаны под определенный объем двигателя и его тип.

21083 – «базовая» модификация карбюратора с самым маленьким сечением диффузоров 21х23, рассчитан на поперечно расположенный «зубильный» двигатель объемом 1,5л. Особо популярен тем, что из него можно получить солекс любой модификации, а так же уникальный, проточить под любое значение диффузоров и так далее. Ставить на двигатель объемом больше чем 1,5л нежелательно – на высоких оборотах он будет душить двигатель из-за маленького сечения БД. Стоит ометить, что 21083 готовит обедненную смесь (в силу особенности мотора 2108) и для получения хорошей динамики на двигателе УЗАМ желательно поменять жиклеры.

21053 – для продольного двигателя 2105 объемом 1,5 литра, имеет диффузоры 23х24. Наиболее приемлемый вариант для двигателей 1,5 литра, требует минимальной настройки. Если нет желания долго воевать с жиклерами или искать толкового карбюраторщика – это солекс для вас

21073 – для нивы, под объем 1,7л, диффузоры 24х24, популярен среди владельцев моторов УЗАМ-1,7, на двигатель 1,7 л стает так же с минимальной доводкой.

Особенность: дополнительно имеет 2 штуцера рециркуляции отработанных газов, в других солексах их нету (позиция «a» на фото).

21041 – единственный карбюратор семейства солекс, разработанный для москвичевского двигателя объемом свыше 1,8 л, имеет самые большие диффузоры – 24х26

Внимание! Есть несколько модификаций данного солекса под МПСЗ или БСЗ, отличаются отсутствием и наличием штуцера вакуумного опередителя зажигания, будьте внимательны

В дополнение хочу сказать, что под любой объем можно настроить любой солекс – вопрос времени и нервов и спаленного бензина . Если поставить на 1,5 литра солекс 083 – получим приемистый движок на низах, который будет затыкаться после

4500об, если поставим

Внимание! Все солексы ОДИНАКОВЫ внешне и по устройсту, потому устанавливаются, подключаются и настраиваются ОДИНАКОВО, независимо от модели. Внешний вид и подключение карбюратора на примере 21041-****-10

Внешний вид и подключение карбюратора на примере 21041-****-10.

1. Электроклапан, применяется для системы ЭПХХ (экономайзер принудительного холостого хода), перекрывает подачу топлива через жиклер холостого хода, сам жиклер можно найти, если выкрутить электроклапан. Если у вас нет блока ЭПХХ, то на клемму электроклапана надо подвести +12 вольт так, чтобы при выключении зажигания напряжение на нем пропадало (прекратится подача топлива на ХХ), что позволит легко заглушить двигатель и избежать калильного зажигания.

2. Штуцер отбора картерных газов, нужен для того, чтобы засасывать картерные газы из двигателя на холостом ходу, когда дроссельные заслонки закрыты. Подключается к тонкому шлангу на кастрюле для солекса или же врезается в основной шланг отбора картерных газов.

Нюансы проведения работ

Специалисты сразу предупреждают неопытных автолюбителей: если вы не знаете, где находится карбюратор в автомобиле и из чего он состоит, то регулировку даже не следует начинать. Можно неправильным изменением параметров топливной системы вывести из строя все транспортное средство. Лучше всего эту процедуру доверить квалифицированным автомеханикам со станции техобслуживания.

Итак, чтобы приступить к регулировке карбюратора определенной модели транспортного средства, нужно изучить его устройство. Так, карбюратор ВАЗ-2105 содержит в себе несколько важных систем:

• дозирующая;
• запускающая и прогревающая двигатель;
• поддерживающая оптимальный уровень топливной жидкости;
• запускающая холостой ход;
• система эконостата;
• ускорительный насос.

Стандартно регулировке подлежат три из всех перечисленных систем:

1. Запуска и прогревания ДВС (настраивается пусковое устройство).
2. Поддерживания уровня топливной жидкости (регулируется поплавковый механизм).
3. Холостого хода (выполняется калибровка оборотов с помощью определенного винта).

Карбюратор и его составные части

Как отрегулировать карбюратор на ВАЗ, знают опытные автомеханики. При повороте рычага заслонки против часовой стрелки последний элемент закрывается. Если этого не происходит, необходимо выяснить и устранить причину заедания пружины.

Для этого потребуется до упора нажать на шток карбюратора ВАЗ 2105. Заслонка откроется на 3 мм. Регулировка зазора осуществляется с помощью винта. Если заслонка находится в открытом состоянии, тогда подобный элемент дросселя 1-й камеры должен быть приоткрыт на 1,1 мм.

https://www.youtube.com/watch?v=E-thHjN5J9o

Регулировка холостого хода карбюратора ВАЗ 21053 осуществляется за счет винтов. Первый связан с количеством смеси, второй — с ее составом. Последний элемент закрывается заглушкой. Карбюратор ВАЗ 2105 1107010 20 можно отрегулировать на моторе, прогретом до температуры 90-95°С. Также проверяется:

• правильность регулировки газораспределительного агрегата,
• степень открытия воздушной заслонки,
• угол опережения системы зажигания.

Как разобрать карбюратор

Если воздушная заслонка полностью закрыта, дроссельный аналог 1-й камеры должен быть приоткрыт на 0,8-0,9 мм. Данный показатель может изменяться за счет колебаний подгиба тяги. При перемещении штока внутрь корпуса карбюратора ВАЗ 2105 до упора воздушная заслонка приоткрывается на 5,5 мм. Отрегулировать зазор можно, отвернув винт-заглушку. Под ним установлен аналогичный агрегат, при вращении которого выставляется зазор. После монтажа заглушки регулировка карбюратора «Озон» завершена.

В заводских условиях процедура осуществляется при минимальных оборотах вращения коленвала — 850 в минуту. При этом содержание окиси углерода должно равняться 0,05.янв,2%. На головки винтов запрессовываются втулки. В случае невозможности восстановления заводских параметров настройки за счет поворота втулок выворачиваются винты, втулки ломаются. Таким образом проводятся соответствующие настройки.
