Как заменить и снять бензонасос на лада калина своими руками?

Что такое бензонасос

В каждой модели конструкция и местонахождение бензонасоса уникальны, у Лады Калины, это устройство расположено в противоположной стороне от силового агрегата.

С одной стороны, такое расположение позволяет выиграть в технических возможностях машины, но с другой, требуется более мощная работа устройства, нежели у моделей, в которых бензонасос расположен ближе к двигателю.

Для того, чтобы бензонасос у Калины справлялся со своей работой, он представлен в электрическом варианте. Его преимуществами является:

• простота конструкции;
• хорошая подача горючего;
• безопасность.

Но, как того стоило ожидать, электрика у Калины пока что не является сильным местом, она часто выходит из строя, что является главным минусом.

Кроме того, в число недостатков бензонасоса Лады Калины входит повышенный уровень шума, чувствительность к качеству бензина, а также тот факт, что он нуждается в охлаждении.

Забиваются фильтры, что нарушает работу всего механизма и в итоге, приводит к отказу насоса.

Вот почему фильтры, или, как их еще называют, сеточки, необходимо регулярно менять.

Об этом мы и поговорим, но прежде, давайте разберемся, а какие же бывают неисправности у бензонасоса Калины?

Виды неисправностей:

• Одной из наиболее частых неисправностей насоса является быстрое снижение давления после того, как запускается мотор. Этот факт говорит о серьезных нарушениях, которые могут быть спровоцированы либо дефектом клапана, либо поломкой регулятора уровня давления, вполне возможно, что забились и форсунки. Резкое падение давление приводит к проблемам в запуске двигателя, что, если не исправить поломку, и вовсе может привести к выходу двигателя из рабочего строя.
• Случается и так, что двигатель теряет в мощности, или вовсе, движок не заводится, хоть на холодную, хоть на горячую. Все это случается в случае, когда рвется мембрана или пружина, изнашивается шток или происходит засорение фильтров, причем, последнее происходит чаще, чем что-либо другое.
• В любом случае, обнаружив, что с топливной системой что-то не так, следует прежде всего проверить состояние фильтров, потому что они, из-за некачественного бензина, засоряются довольно быстро, и, лучше менять их своевременно, не дожидаясь проблем. Теперь о том, как самостоятельно поменять сеточку от насоса.

Как заменить и снять бензонасос на Лада Калина своими руками?

Вопрос о том, как снять бензонасос на автомобилях Лада Калина на просторах всемирной паутины можно встретить нередко. А дело всё в том, что качество нашего бензина и способность к стабильной работе этой детали не могут «ужиться» в мирной среде. Поэтому необходимость в полной замене или ремонте этого устройства для владельцев Лада Калина встречается с завидной периодичностью.

На видео замена бензонасоса на Лада Калина:

Для доступа к бензонасосу Лада Калина, необходимо откинуть заднее сиденье, убрать утеплитель (при наличии), после чего приступить к демонтажу устройства.

Пошаговый порядок работ

1. Отключаем минусовую клемму с АКБ.
2. Открываем доступ к защитной крышке.

Чтобы не потерять, складываем болты в одно место.

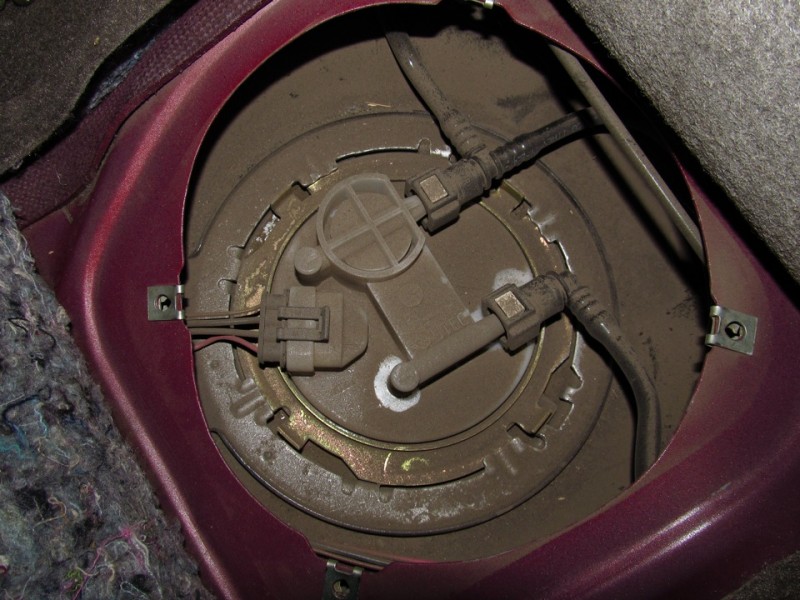

Под декоративной крышкой виден бензонасос и ПЫЛЬ!

Колодка отмечена красной , а штуцеры зелёной стрелкой.

Наносить удары следует лишь по кольцу.

Успешно демонтированный бензонасос.

Замена сетки бензонасоса

Сеточка бензонасоса вблизи

Когда бензонасос снят можно провести ревизию фильтрующей сетки. Это так называемый фильтр грубой очистки. Для этого, надо разобрать бензонасос, и заменить фильтрующий элемент.

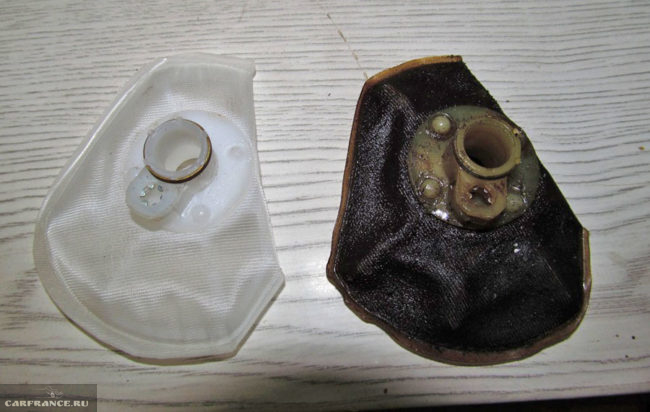

Слева новая, справа старая сеточки бензонасоса

Лада Калина Седан K-Line › Бортжурнал › Ревизия топливной системы. Замена сеточки бензонасоса, топливного фильтра

Доброго времени суток!

Многие меняют сеточку бензонасоса. В очередной раз решил достать насос, глянуть и заменить, если она черная, сеточку насоса…

Давление в рампе принудительно не снижал. Просто оставил на ночь авто, а днем заменил сетку…

Приступим

1. Приобрел топливный фильтр 21230-1117010-82 за 200р. Судя по марке, фильтр от Шевроле-нива.

Колпачки естественно при установке снять. Пластмассовые фиксаторы отломать, они тут не нужны

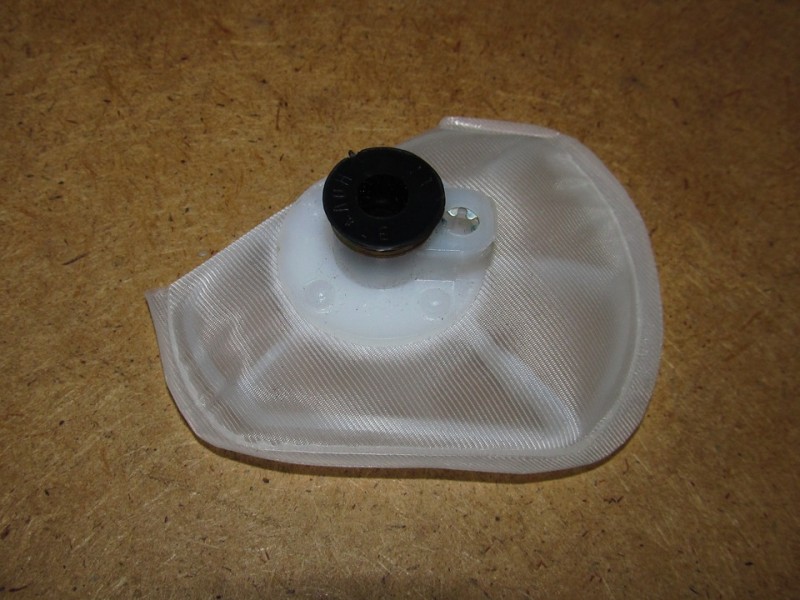

2. А вот и сеточка бензонасоса на Калину за 65р. Цена этой сеточке — 35р. Сеточки для «десяток» и для «калин» — разные.

перед установкой резиночку черную нужно снять

3. Откидываем задние сидения, добираемся до крышки, открываюшей путь к насосу. Откручиваем 4-е шурупа.

4. Все как у всех — в пыли… И так каждый раз при снятии… Обязательно пылесосим все перед снятием топливных магистралей.

5. На рисунке указал место, где снимаются топливные шланги. У меня в «букваре по калине» указаны совсем другие фиксаторы, которые намного удобнее этих.

6. А вот и сам принцип снятия! Надавливаем одной отверткой на фиксатор с одной стороны. Другой отверткой поддеваем топливный шланг по направлению стрелки и снимаем его. Все делаем предельно аккуратно!

7. Протираем насос тряпкой. Снимаем стопорное кольцо (золотистое). Стрелками указано направление кручения. С первого раза будет очень трудно сдвинуть сбить с места это кольцо. Нужно будет приложить не мало усилий. Молоток и хорошая отвертка в помошь!Я снимаю насос 3-й раз, поэтому уже намного проше все делать!

8. Вот фото в увеличенном виде. Система «ямок» и «канавок» позволяет облегчить снятие стопорного кольца. Да «десятках» вместо этого кольца используются гаечки, порядка 8-и штук под ключик на 8 или на 7… Не знаю, в каком случае проще снимать насос.

9. Вынимаем насос аккуратно, чтоб не пролить бензин в салоне. Покрыт весь желтым налетом. Пробег 55 тыс. Разбираем насос. Все по «мурзилке» к калине. Снимаем все провода, датчик уровня топлива. Затем поддеваем заборную трубку и скидываем ее. Никакие топливные гофриротанные шланги не надо снимать.

10. Отгибаем аккуратно 4-е пластмассовых фиксатора и снимаем нижний стакан. . Заглядываем в стакан и удивляемся\неудивляемся (кому как нравится)… Грязи хватает…

11. А вот и сеточка, научное название — «фильтр грубой очистки».

состояние оставляет желать лучшего

12. Снимаем сеточку, приложив определенные усилия с помощью отвертки. Кладем новую и старую сетки и сравниваем.

Состояние сеточки бензонасоса, пробег 55 тыс. км

13. Протираем все детали насоса тщятельно. Вычищаем всю грязь со дна стакана.

Внимание! если показания топливного датчика скачут, неверны — нужно почистить контакты датчика растворителем с тряпочкой (а если все безнадежно, то датчик под замену)

14. Фото датчика уровня топлива. Насос собран. Теперь устанавливаем его в бак. С насосом закончили.

собираем в обратном снятию порядке

Замена топливного фильтра

15. Переходим в топливному фильтру. Научное название — фильтр тонкой очистки.Найти его можно возле правого заднего колеса в районе поддомкратной чашечки.

Вот такой красавец

16. Шланги с топливного насоса было намного проще снять. Тут нужно с двух сторон нажимать и еще стягивать шланг. Очень не удобно…Ключиком на 10 снимаем с хомута фильтр.

стрелками указано приложение силы для снятия фиксаторов

17. Ставим новый фильтр на свое теперь уже законное место.

в букваре на калину указано, что фильтр менять каждые 30тыс пробега

18. Так вот какой он, старый фильтр. Оказывается он желтого цвета!

19. Какой он внутри? Очень интересно!Значит производим вскрытие!

20. Без комментариев…

Хотелось бы еще бензобак помыть! Но это в другой раз… Такой целью не задавался.Его снимать нужно, слишком трудоемко…

На очереди промывка форсунок… Но когда до них дойдет очередь, не знаю…

Вывод:1. Обязательно менять сеточку бензонасоса вместе с заменой топливного фильтра.2. Заодно почистите датчик уровня топливной системы с помошью ватки и расворителя. Только аккуратно. У меня контакты были все сплошными, в графитовой фигне…3. Для полного феншуя лучше бензобак промыть!

Всем удачи! Жмем кнопку «Нравится» (если полезный пост)…

Процедура диагностирования

После того как вы убедились, что из строя вышел все-таки бензонасос, можно приступать к следующему этапу. В частности, необходимо понять, в чем именно заключается проблема. Вариантов здесь может быть множество. Проще всего проверить целостность предохранителей. Напомним, что сам бензонасос в «четырнадцатой» находится в топливном баке. После того как включается зажигание, на его клеммы подается напряжение через предохранитель F3 и реле R2 – последние находятся в салоне под панелью со стороны пассажира.

В случае отказа бензонасоса первое, что следует сделать – это снять крышку, находящуюся под панелью с правой стороны консоли. Сделать это несложно – она крепится двумя саморезами. Под крышкой вы увидите 3 предохранителя и 3 реле. Проверить следует целостность упоминавшегося выше F3. Также не забудьте осмотреть и контакты, в которые вставляется данный предохранитель. Если здесь никаких проблем не обнаружено, переходим к проверке реле бензонасоса. Наиболее простой вариант это сделать – одолжить заведомо работоспособное у кого-то из знакомых и попробовать, как работает автомобиль с ним.

Если предохранитель и реле исправны, продвигаемся дальше. Следующим этапом диагностирования будет осмотр клемм самого бензонасоса. Чтобы до них добраться, нужно сперва поднять подушку заднего сиденья. После того как у вас откроется доступ к крышке, находящейся на днище, откручиваем удерживающие ее саморезы. Перед вами откроется лючок, в котором расположены 3 клеммы

Обратите внимание – к двум плюсовым ведут провода черного и серого цвета. Третья клемма – минусовая. Через них как раз и подается питание на сам бензонасос

Нужно будет проверить, есть ли напряжение на плюсовой клемме, например, с помощью контрольной лампы. Она должна загореться на 3-5 секунд после того, как вы включите зажигание

Через них как раз и подается питание на сам бензонасос. Нужно будет проверить, есть ли напряжение на плюсовой клемме, например, с помощью контрольной лампы. Она должна загореться на 3-5 секунд после того, как вы включите зажигание.

Не забудьте также проверить и массу топливного насоса – она закреплена возле рычага стояночного тормоза, под торпедой. Такая причина достаточно распространена, этот момент также нужно проверить. При постоянном использовании ручника масса вполне может быть сдвинута немного в сторону. На всякий случай снимите пластиковый кожух, покрывающий рычаг, отъедините массу, зачистите контакты и верните ее на место.

Это все «внешние» причины. Если здесь не обнаружено никаких проблем, значит, нужно будет вынимать бензонасос, и заниматься поиском «внутренних». Один из наиболее распространенных вариантов – износ или зависание щеток. Еще одна, достаточно часто встречающаяся причина – моторчик. Проверить его можно с помощью все той же контрольной лампы, предварительно подав питание на бензонасос.

Проверенный вариант, как выкрутить сломанную свечу зажигания

Диагностика и устранение неполадок

Убедиться в неисправности электрической сети относительно просто — это можно сделать, не снимая бензонасоса. Когда при включенном зажигании не слышен звук его работы, необходимо сразу же проверить предохранитель, отвечающий за эту цепь. Он установлен в блоке, закрепленном в нижней части перед передним пассажирским сиденьем. Нужно снять крышку блока, отыскать предохранитель с маркировкой F3, рассчитанный на ток 15 А, и заменить его. Такую работу можно проделать и в дороге.

Если работа топливного насоса не возобновилась, следует переключить внимание на реле К2, находящееся в том же блоке. Оно замыкает силовую цепь питания перекачивающего устройства по сигналу контроллера

Проверить исправность реле можно и в дорожных условиях, для чего понадобится кусок медного провода. Диагностика производится в таком порядке:

1. Извлечь реле К2 из разъема.
2. Включить зажигание.
3. С помощью провода замкнуть между собой контакты с маркировкой «30» и «87», цифры нанесены на реле. Другой вариант — подать питание на контакт «11», расположенный в диагностическом разъеме. Напряжение +12 В можно взять рядом, от прикуривателя.
4. Если послышалось жужжание насоса, то необходимо поменять реле К2.

Если после перечисленных манипуляций агрегат по-прежнему «молчит», надо проверять целостность проводки и надежность контакта в месте его подключения. Для этого потребуется прибор, так что подобные работы провести посреди поля не удастся. Разве что проверить исправность самого бензонасоса, отключив от него разъемы и подав напрямую 12 В от любого удобного источника. Если и в этом случае насос не жужжит, его следует заменить.

Диагностировать недостаточную подачу горючего к форсункам в дорожных условиях не выйдет, разве что вы возите с собой манометр с соответствующим шлангом для присоединения к топливной рампе. Количество подаваемого бензина характеризуется давлением в сети, для измерения которого и потребуется манометр. Проверка выполняется следующим образом:

1. Скрутить пластиковый колпачок, прикрывающий диагностический штуцер. Он находится в торце топливной рампы и представляет собой обычный золотник.
2. Нажатием на шток золотника стравить давление в магистрали. На случай вытекания бензина под золотник надо подставить небольшую емкость. Возможно, неисправность даст о себе знать уже на этом этапе, если давления в сети нет, а из штуцера не потечет горючее.
3. Выкрутить золотник и надеть на штуцер шланг от манометра. При выключенном зажигании подать напряжение 12 В напрямую к насосу. Чтобы четко зафиксировать показания, он должен отработать не менее 10 секунд.

Читать дальше: Замена втулок стартера своими руками

При давлении ниже 3,6 бар надо сначала сменить фильтр грубой очистки. Если это не поможет, то придется проверить РДТ и герметичность форсунок. Только так можно точно определить источник проблемы.

Всем привет! Совсем давно, когда ездил на диагностику, мастера сказали, что в моей Приоре слабое давление в рампе. Не стал делать, т.к. поломка не смертельная, да и средств не было на тот момент. И вот буквально, в последние три дня у меня еле-еле заводилась машина, раза с 7ого. Включаю питание, бензонасос работает секунду и отключается, начинаю заводить — шиш! Ещё раз — такая же фигня! На третий раз бензонасос вовсе не включается…на шестой раз уже педалью газа помогаю и на седьмой раз — завелась! Помчал в гараж снял бензонасос, пошатал проводки, помыл фильтр, поставил…ни чего не изменилось!

Полез в предохранители и релюхи.

Потом, я обратил внимание, что на заведённой машине бензонасос работает отлично, стоит заглушить и включить питание — ноль реакции. И ещё, на панели приборов начинает мигать иммобилайзер (жёлтая машинка с ключом)

Полез в инет на телефоне…попадалось много статей, где люди пишут, что на ключе, который с кнопками, может перетянут быть болт. Что за фигня? Из-за болта на ключе может не завестись машина?! Решил попробовать…отпустил болт и…О БОГИ! Насос зажужжал и машина завелась! Совпадение? Хотите верьте хотите нет! Пишут, что припайка фиговая и со временем что-то клинит и иммобилайзер не видит ключ. Раскрутил, почистил. Теперь думаю пока прокладку резиновую вырезать, чтоб не защёлкнуть две половинки ключа. Или просто новый ключ купить.

Пробег: 79368 км

Проблемы с подачей бензина – общие симптомы

Неисправности системы топливоподачи условно делятся на 2 категории:

1. Горючая смесь вообще не подается в цилиндры.
2. Бензин поступает с перебоями либо под недостаточным давлением.

В первом случае двигатель не заводится и не схватывает в процессе вращения стартером, то есть, не подает признаков жизни. В подобной ситуации определить причину поломки всегда проще.

Когда топливо попадает в цилиндры в недостаточном количестве, проявляются следующие симптомы:

• запуск силового агрегата «на холодную» сильно затруднен, мотор схватывает и «чихает», заводится с 3–10 попыток;
• холостой ход нестабилен, двигатель «троит»;
• динамичный разгон становится невозможным – резкое открытие дросселя вызывает длительный провал и замедление;
• когда водитель отпускает педаль акселератора, мотор зачастую глохнет;
• машина с трудом преодолевает подъемы и медленно разгоняется при полной загрузке.

Причиной перечисленных явлений могут стать неисправности топливного насоса либо других элементов системы, причем первичные симптомы практически одинаковы. Для проведения точной диагностики нужно понимать, как устроена система питания автомобиля.

Замена бензонасоса

Для доступа к бензонасосу Лада Калина, необходимо откинуть заднее сиденье, убрать утеплитель (при наличии), после чего приступить к демонтажу устройства.

Пошаговый порядок работ

1. Отключаем минусовую клемму с АКБ.
2. Открываем доступ к защитной крышке.

Чтобы не потерять, складываем болты в одно место.

Под декоративной крышкой виден бензонасос и ПЫЛЬ!

Колодка отмечена красной , а штуцеры зелёной стрелкой.

Наносить удары следует лишь по кольцу.

Успешно демонтированный бензонасос.

Замена сетки бензонасоса

Сеточка бензонасоса вблизи

Когда бензонасос снят можно провести ревизию фильтрующей сетки. Это так называемый фильтр грубой очистки. Для этого, надо разобрать бензонасос, и заменить фильтрующий элемент.

Слева новая, справа старая сеточки бензонасоса

Как вычислить объём разных бочек?

Работа по замене топливного фильтра на автомобиле Лада Калина проходит в несколько этапов

Снять черную резинку с сеточки бензонасоса.
Снять задние сиденья для получения доступа к крышке, под которой располагается бензонасос. Открутить четыре крепежных болта.

Пылесосом или влажной тряпкой тщательно очистить поверхность крышки от пыли для того, чтобы в бак ни в коем случае не попали пыль, грязь или песок.

Далее необходимо будет снять топливные шланги насоса

Для этого надавить одной отверткой на фиксатор, а второй поддеть топливный шланг, после чего очень осторожно и аккуратно снять его.
Протереть бензонасос от пыли.

Открутить и снять стопорное кольцо (золотистого цвета). Здесь может понадобиться приложение усилий с использованием молотка и отвертки.

Очень аккуратно извлечь топливный насос, предварительно подстелив тряпку во избежание случайного пролива бензина в салон автомобиля.

Установка констант ЗИК 348 на 2015 в соответствии с законодательством РФ

Особенности электрической схемы

Контур, в который включён двигатель насоса, содержит один предохранитель (F21) и одно реле (К12). Обе детали установлены в едином монтажном блоке. Как получить к ним доступ, мы подробно рассматривали раньше. В автомобиле Лада Калина реле бензонасоса является 4-контактным. Два контакта идут на обмотку, ещё два – замыкаются при срабатывании.

Выполнить демонтаж указанных деталей можно с помощью специнструмента, который закреплён под крышкой блока. Если бензонасос неисправен, давление в топливной рампе равно атмосферному. Это же давление можно понизить принудительно: отключив предохранитель F21, нужно завести двигатель и подождать несколько минут. Когда давление бензина снизится, мотор заглохнет.

Ремонт детали

Самостоятельный ремонт оборудования стоит выполнять, если вы полностью уверены, что неисправность кроется именно в нем. Большое количество пластиковых элементов делают насос весьма хрупким. По этой причине при разборке необходимо соблюдать аккуратность.

• При помощи отвертки необходимо поддеть и снять сливной модуль детали.
• От оборудования отключатся провод массы.
• Разъединяется промежуточный разъем проводов (с внутренней стороны).
• Демонтируется регулятор давления.
• Модуль бензинового элемента снимается путем отжимания пластикового фиксатора.
• С корпуса удаляется фильтрующая сетка. Если она загрязнена, то ее можно почистить. Но целесообразнее поставить новую сетку.

Поврежденные элементы необходимо отремонтировать или поменять на новые детали. Параллельно желательно заменить фильтр тонкого очищения топлива. Он располагается возле поддомкратной чашки в арке правого заднего колеса. Сборку оборудования осуществляют в обратной последовательности.

Если не работает бензонасос Калины, то причины часто кроются в неисправности самой детали. Это оборудование стоит недорого. Снять агрегат и заменить его на исправный вполне реально самостоятельно. Лучше приобретать оригинальные запчасти.

Порядок обслуживания бензонасоса, возможные неисправности

Не всегда следует прибегать к немедленной замене бензонасоса Калина, ведь для начала можно провести его ремонт. Но для этого заранее следует подобрать нужный инструмент.

Для этого устройства обычно контролируют два параметра: рабочее давление и производительность при работе. Уже после снятия устройства можно проверить и потребляемый ток при номинальной и полной нагрузке. Но для таких замеров понадобится уже специализированный стенд.

Первоначальным пунктом контроля станет напряжение разъема, который питает бензонасос от бортовой системы питания автомобиля. Оно не только должно равняться 12 В или даже чуть превышать это значение, но и при работе машины должен отчетливо слышаться шум работающего устройства.

Недостаток такого способа контроля заключается в невозможности обнаружения ненадежного контакта в электрической цепи на пути к разъему. Любая неплотность соединения, в блоке предохранителей, реле бензонасоса, приведет к тому, что полученные 12 В на клеммах до насоса покажут те же 12 В. Но работающий насос получит всего несколько вольт и работать нормально не сможет.

Также неисправностью в такой ситуации может стать поломка реле бензонасоса. Эту неисправность диагностировать легко, поскольку на панель приборов выведена специальная символика, которая позволяет водителю увидеть ошибку в работе этой детали.

Детали бензонасоса в разобранном виде

Проверка создаваемого давления заключается в контроле этого параметра в режим подкачки насоса, когда тот после поворота ключа на 1,5-2 секунды включается, чтобы добавить топливо в трубопроводную систему. У Лада Калина этот показатель составляет 0,8-1,2 кгс/см2. Если давление оказывается заниженным, то следует поискать причину такого явления, поочередно проверяя каждое звено: фильтр, сетку, топливный насос. В конечном итоге та деталь, которая препятствует быстрому наращиванию давления до нормального, будет заменена.

Одной из неисправностей бензонасоса является скорая потеря давления в топливопроводе после остановки двигателя. Причем эту неисправность тоже следует диагностировать правильно, потому что причин падения давления может быть несколько. Это и слабая форсунка системы питания, и обратный клапан насоса, и непосредственно регулятор давления.

Быстро падающее давление станет причиной неуверенного или долгого запуска двигателя, что особенно актуально при минусовых температурах. Несмотря на исправную в целом систему питания и зажигания, запуск мотора в мороз может просто разрядить ваш аккумулятор или не позволит совсем произвести запуск мотора.

Итак, если все-таки было установлено, что не работает бензонасос или требуется замена топливного фильтра (рабочие операции во многом совпадают), то необходимые работы нужно проводить в следующем порядке:

Снять давления в топливной магистрали. Для этого достаточно просто дать машине постоять в течение 30 минут после последнего запуска. Для большей уверенности, после обесточивания бензонасоса нужно провести короткий запуск мотора, чтобы выработать находящийся в топливопроводе бензин.
Обязательно обесточить автомобиль, отсоединив клемму «минус» на аккумуляторной батарее.
Обеспечить доступ к люку бензобака

Для этого откидывают задние сиденья и, отвернув крестовой отверткой 4 самореза, осторожно открывают люк, предотвращая попадание возможных загрязнений в бак.
Отсоединить электрический разъем пластиковой крышки топливного модуля, а также

Процесс снятия электрического бензонасоса своими руками

топливопроводные трубки с крышки. Работы следует проводить без приложения лишних усилий, чтобы избежать поломки пластиковых деталей крышки. Снимают стопорное кольцо, для чего потребуется специальный съемник. Если будете пользоваться подручным инструментом, нужно запастись терпением.

Можно приступать к демонтажу блока насоса, аккуратно поднимая конструкцию вверх. Следует соблюдать аккуратность, поскольку легко можно повредить поплавок. При снятии нужно немного наклонять весь блок, вытягивая его по диагонали.
Если не работает бензонасос и нуждается в замене, установку нового механизма производить следует в обратном порядке. Перед установкой нового насоса желательно заполнить его топливом, поскольку сухой нагнетатель жидкости может не закачать топливо для начала работы насоса. Топливный насос не является устройством засасывающим, а только нагнетающим.

Цистерна железнодорожная

Салон автомоблия

Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

Назначение предохранителей в блоке, расположенном в салоне Митсубиси Лансер
Защищаемая цепь	Ток, А
Отопитель (Плавкая вставка)
Стоп-сигналы
Задний противотуманный фонарь
Очиститель ветрового стекла
Цепи дополнительного оборудования
Электропривод замков дверей
Аудиосистема
Реле блока управления
Лампы освещения салона (плафоны)
Аварийная световая сигнализация
Очиститель заднего стекла
Контрольно-измерительные приборы
Предохранитель прикуривателя/розетка электропитания
Замок зажигания
Люк
Наружные зеркала заднего вида
Система полного привода
Фонари света заднего хода
Розетка электропитания
Электростеклоподъемники (Плавкая вставка)
Обогрев заднего стекла (Плавкая вставка)
Обогрев наружных зеркал заднего вида
Источник питания переменного тока
Электропривод сидений
Обогрев сидений
Реле
A	Дополнительное оборудование
B	Реле электровентилятора отопителя
C	обогрев сидений
D	обогрев заднего стекла

Причина неисправности

Частой неисправностью механического бензинового насоса является механический износ его штока. Когда шток бензонасоса становится короче чем это необходимо — он перестаёт подавать топливо в карбюратор в требуемом количестве.

Износ всасывающего клапана или латунного клапана, и уплотнительной прокладки механического топливного насоса может стать ещё одной причинной неисправной работы бензонасоса.

Основной внезапно возникшей неисправностью бензонасоса на автомобиле с инжекторным двигателем является некачественное топливо. Конечно же вопрос с очисткой стоит за топливным фильтром, но дело в том, что система впрыска топлива современного автомобиля сделана таким образом, что фильтрующий элемент тончайшей очистки установлен уже после бензонасоса, а перед ним стоит лишь сеточка-фильтр грубой очистки (кстати её приходится менять или чистить чаще всего, дабы избежать неисправности бензонасоса). Сетчатый фильтр не может обеспечить должную очистку топлива имеющегося на наших АЗС, а скопленная грязь на фильтре вынуждает насос напрягаться, чтобы преодолеть сопротивление. Что в последствии и приводит к сокращению срока службы детали.

У автовладельцев за рубежом топливный насос скорее выйдет из строя из-за износа коллекторного узла в электродвигателе, нежели от грязного фильтра. А вот у наших водителей типичной причиной выхода из строя является сильный износ до задиров рабочих поверхностей бензонасоса. О такой проблеме может говорить сильный шум при работе, который будет сопровождаться падениям давления в топливной системе и повышенным расходом горючего.

Также в случае, если вопрос касается неисправности электробензонасоса, коварную роль может играть изношенная проводка или окисленные клеммы. И когда проверка насоса покажет что все должно работать без сбоев, то электропроводка будет раз за разом ставить в тупик.

Из всего вышеизложенного можно сделать несколько выводов для себя:

1. Во-первых, надо заправляться качественным топливом, а также периодически прочищать топливный бак.
2. Во-вторых, вовремя заменять топливный фильтр.
3. В-третьих, прислушиваться к работе насоса.

Вот основные рекомендации чтобы продлить строк службы и уберечь себя от неисправностей бензонасоса.

Замена топливного фильтра Лада Калина

1. Первым делом необходимо приобрести топливный фильтр и бензонасос, марку можно узнать в руководстве по эксплуатации или технической документации, или просто спросить в магазине совета опытного консультанта.

2. Перед установкой сеточки бензонасоса необходимо снять черную резинку.

3. Демонтируйте задние сидения и сделайте доступ к крышке под которой расположен бензонасос, для этого необходимо открутить четыре крепежных винта.

4. Прежде чем продолжить необходимо очистить поверхность от пыли, используя пылесос или влажную тряпку, все должно быть чисто, в противном случае в бак может попасть пыль, песок и т. д.

5. На фото я пометил место, в котором необходимо снять топливные шланги.

6. Теперь собственно о том как снять топливные шланги бензонасоса: надавите с одной стороны отверткой на фиксатор, при помощи второй — подденьте топливный шланг по направлению стрелки. Теперь снимите его, будьте осторожны и предельно аккуратны чтобы ничего не сломать.

7. Протрите насос, используя ветошь.

8. Снимите стопорное кольцо золотистого цвета, на фото стрелками отмечено направление в котором необходимо производить откручивание. Для того, чтобы сдвинуть кольцо с места понадобится немало усилий, например я использовал молоток и отвертку.

9. Аккуратно извлеките топливный насос, если не уверены в себе подстелите на всякий “пожарный” какую-нибудь тряпку, это “спасет” ваш салон в случае если вы нечаянно прольете бензин в салоне. Насос покрыт характерным желтым налетом.

Признаки неисправностей

Есть несколько признаков, по которым можно определить, что не работает топливный насос «Калина»:

• автомобиль не заводится или практически сразу же глохнет;
• «Калина» при движении дергается;
• автомобиль не развивает максимальных оборотов;
• посторонние шумы или скрежет, доносящиеся из топливного бака.

Схожие симптомы наблюдаются также при засорении топливного фильтра. Поэтому перед тем как снять топливный насос на калине, сперва замените фильтрующий элемент. Если «симптомы» не исчезнут — ремонтируйте или меняйте топливный модуль.

Распространенные неисправности бензонасоса на «Калине»:

Описанные выше виды неисправностей требуют замены бензонасоса. Единственный тип работ доступный автовладельцу — чистка фильтрующей сеточки.

Сообщений 7

• aleksey30111987
• Новый участник
• Неактивен

• Регистрация: 2017-01-14
• Сообщений: 15Спасибо: 3
• Авто: калина

Тема: Решено: Перестала работать реле топливного насоса

Проблема такая, не давно ездил по делам и изьездил около 100 км, как вдруг машина заглохла и перестала заводится, полез под капот думал ремень полетел- нет все в норме, чуть погодя прислушался ,а топливный моторчик неработает. Сначало думал сгорел, но как? предпосылок не было! В итоге полез в предохранители и релюшки, оказалось реле не работало, поменял-то же самое.Полез в фишку в ней 4 провода, в толстом красном напряга всегда, а вот в тонком только при включенном зажигании, подцепил контрольку к тонкому красному и тонкому серому оказалось ,что при включении зажигании контролька горит постоянно в пол силы, В чем дело, какие проблемы, насос не качает!

замыкал толстый красный и толстый серый моторчик работает- я так понял на прямую

Устойчивую работу двигателя обеспечивает целый ряд систем и механизмов. Одной из таких систем, в том числе и для Лады Калина, является система питания. Среди составных частей этой системы ключевую роль играет бензонасос, который обеспечивает бесперебойную подачу топлива к деталям впрыска бензина — специальным форсункам.
