Как понять, что лямбда-зонд вышел из строя и заменить его: советы автолюбителей

1. Если лямбда-зонд неисправен, заметны нарушения в работе двигателя.

«Основная функция лямбда-зонда заключается в определении окиси углерода в выхлопных газах того или иного транспортного средства. С учетом данных, получаемых от датчика кислорода, регулируется подача топлива в цилиндры. Когда лямбда-зонд неисправен, нарушения в работе двигателя очевидны: слишком большой расход топлива, специфический запах после глушения и т. д. Менять на резистор бессмысленно, поскольку компьютер воспринимает постоянное сопротивление резистора за неисправность».

2. Основной признак поломки лямбда-зонда – набор скорости.

«При неисправности лямбда-зонда обнаружил несколько характерных моментов (повышенные обороты, большой расход бензина и т. д.). Но самым явным признаком для меня стал набор скорости: авто сперва разгоняется, потом затыкается, и так снова и снова. Такое ощущение, что газ сбрасываешь, а потом опять выжимаешь. После замены датчика все описанные проблемы, в том числе и с набором скорости, исчезли».

3. Замена лямбда-зонда должна быть обоснованной.

«Хочется сказать о том, что вероятность деформации проводов намного выше вероятности поломки самого датчика. При первых подозрениях в поломке лямбда-зонда следует разъединить разъем, внимательно его осмотреть, а также обследовать провода на предмет их целостности. В местах входа в разъем провода часто пережимаются и теряют свою функциональность. После этого необходимо проверить работу датчика, а именно: измерить напряжение в различных режимах работы двигателя».

4. При замене лямбда-зонда нужно учитывать один очень важный нюанс.

«Процесс замены датчика нельзя назвать сложным, но он требует определенной подготовки. Самая важная часть предшествующего работе процесса – подготовка специального ключа на 22 с прорезью, который понадобится, чтобы снять датчик.

Без такого приспособления лямбда-зонд может не поддаться. Стандартный рожковый ключ, как правило, не позволяет захватить основание датчика из-за наличия возле него отливов на выпускном коллекторе. При отсутствии отливов ключом можно повредить грани у гайки датчика, ведь она сильно прикипает к выпускному коллектору и изготовлена из довольно мягкого металла.

Столкнувшись с данной проблемой, я узнал, что оригинальный ключ для автомобиля «Хонда» стоит больше 70 евро, потому решил изготовить приспособление для снятия лямбда-зонда самостоятельно.

Расскажу, как. Во-первых, взял накидной ключ на 22 и приварил к нему гайку на 30. После этого на ключе и приваренной к нему гайке сделал сквозную прорезь на одном боку. Она нужна для того, чтобы заводить внутрь ключа и гайки провода лямбды, ведь разъем на концах проводов датчика кислорода не проходит через накидной ключ на 22.

Итак, разъем лямбда-зонда нужно продеть через дополнительный накидной ключ на 30, который уже прикреплен к гайке на 30, приваренной к ключу на 22. Этими двумя ключами можно отвернуть даже наглухо закрепленную лямбду. Получается просто, экономно и эффективно».

5. Лямбда-зонд можно заменить своими руками.

«У меня получилось заменить лямбда-зонд на своем автомобиле самостоятельно.

Оригинальной устройство было однопроводным, и на замену я также купил однопроводной лямбда-зонд фирмы Bosh.

Опишу алгоритм замены:

• Нагреваем двигатель (так будет легче открутить винты крепления крышки выпускного коллектора и сам датчик).
• Отключаем «минус» аккумулятора.
• Разъединяем разъем подключения лямбды.
• Анализируем ситуацию: смотрим, можно ли выкрутить лямбда-зонд и есть ли подходящий для этих целей инструмент (о том, как изготовить приспособление для снятия лямбды читайте чуть выше).

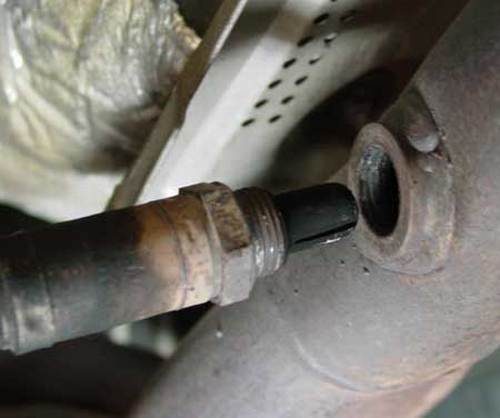

• Выкручиваем датчик. Пробуем установить замену, проверяем, подходит ли резьба, смотрим на глубину вкручивания.
• На расстоянии 15 см от корпуса лямбда-зонда отрезаем провода. Действия, описанные в этом пункте и в следующем актуальны для случаев, если вы имеете дело с неоригинальным датчиком.
• Соединяем провод нового датчика с проводом от старого лямбда-зонда. В стандартную комплектацию к устройству обычно входит соединительная трубка размером 2-3 см. Провод нового датчика вставляем в термотрубку, которая также входит в комплект.

Зачищаем провода (не более 1 см) и вставляем в трубку с двух сторон. Затем сжимаем трубку максимальным усилием и проверяем надежность соединения. В конце термотрубку следует завести на место соединения и прогреть эту область при помощи зажигалки (не забывайте вращать соединение в процессе нагрева).

• Закручиваем новый датчик, присоединяем разъем.
• Устанавливаем защитную крышку коллектора.
• Подключаем «минус» аккумулятора, включаем двигатель, а затем проверяем его работу».

Лямбда зонд: что такое и где находится

Внешние признаки и причины

Если система подогрева лямбда-зонда или само устройство в автомобиле не работает, симптомы неисправного состояния будут следующими:

1. Силовой агрегат стал работать менее стабильно. Обороты могут самопроизвольно увеличиваться и падать. Мотор часто глохнет, особенно на светофорах.
2. Снизилось качество горючей смеси, которая подкачивается воздухом в систему цилиндров. Если исправность датчика была нарушена, это станет причиной перерасхода горючего.
3. Подача горючего стала неэффективной, топливо попадает в камеры сгорания бесконтрольно. Это может привести к появлению неполадок в работе агрегата, а также электронной системы авто.
4. Со временем может проявляться прерывистость работы мотора при функционировании на холостых оборотах. На максимальных — эффективность работы ДВС также будет менее низкой.
5. Появились неполадки в функционировании электронных систем. Из-за необходимости ремонта датчика отдельные отсеки силового агрегата будут работать нестабильно. Это связано с тем, что импульсные сигналы о неисправности подаются с задержкой.
6. Во время движения транспортное средство стало дергаться. Особенно когда машина идет в гору.
7. При функционировании двигателя на любых оборотах могут появляться хлопки.
8. Двигатель стал с замедлением реагировать на нажатие педали газа. Ускорение происходит, но не сразу.

Одним из важных симптомов является загорание индикатора Чек Энджин либо лампочки выхода из строя кислородного контроллера на приборном щитке авто.

Причины, по которым работоспособность датчика кислорода будет нарушена, могут возникать не сразу, поэтому выход из строя детали происходит в несколько этапов:

1. На первом кислородный датчик начинает функционировать нестабильно. Периодически сигнал с устройства пропадает, информация подается в обширном диапазоне. Это приводит к ухудшению качества горючей смеси, а также нестабильной работе оборотов. На начальном этапе происходит подергивание машины при движении, проявляются нехарактерные для работы ДВС хлопки, на приборке может загореться индикатор неисправности.
2. На следующем этапе лямбда-зонд перестает функционировать на холодном моторе, пока агрегат не прогреется. Симптомы неполадок будут аналогичными, только проявляются с большей силой. Может снизиться мощность мотора машины, появится отклик при нажатии на педаль газа. В итоге это может привести к перегреву ДВС.
3. На третьем этапе кислородный датчик обычно полностью выходит из строя. Мощность силового агрегата еще больше падает, это явно проявляется при езде на высокой скорости. Из глушителя появляется неприятный и резкий запах.

Причины, с которыми может быть связана поломка датчика кислорода:

1. Произошла разгерметизация корпуса устройства. Из-за этого внутрь стали попадать отработавшие газы и воздух.
2. Перегрев контроллера. Причина может быть связана с неполадками в работе системы зажигания либо неправильно выполненным тюнингом силового агрегата.
3. Длительное воздействие внешних факторов. Эту причину можно отнести к естественному износу, поскольку любой датчик кислорода со временем выходит из строя.
4. Рабочая поверхность датчика кислорода покрыта продуктами сгорания, которые блокируют его работу. Это обычно связано с регулярным использованием низкокачественного горючего.
5. Произошло нарушение в работе электропитания либо повреждена проводка, ведущая к центральному блоку управления.
6. Механическое повреждение устройства. В результате сильного удара по корпусу могут разрушиться внутренние элементы контроллера. Такое часто проявляется при регулярной езде по бездорожью.

Mercedes-Benz 540K Special Roadster. 1937

Место 93: Austin Mini

Зачем в автомобиле нужен лямбда-зонда, место расположения

Лямбда-зонд необходим для измерения коэффициента содержания кислорода в горючей смеси. Он устанавливается всегда в районе приемной трубы до катализатора и измеряет объем несгоревшего кислорода в продуктах сгорания. Эта информация позволит ЭБУ готовить оптимальную смесь.

Наиболее эффективно сгорает смесь, в которой содержится 14,7 частей воздуха и одна часть топлива. Это оптимальные показатели, если кислород присутствует в больших количествах, то смесь бедная, если воздуха меньше, то богатая.

Сгорание богатой смеси менее эффективно – можно наблюдать снижение мощности, повышенный расход топлива.

Так как моторы в автомобилях функционируют на совершенно разных режимах, то оптимальное соотношения воздуха и топлива может не соблюдаться. Для контроля качества смеси в системах питания применяют кислородные датчики.

На основе сигналов от лямбды ЭБУ может оценить качество смеси. Если обнаружены показатели, которые не соответствуют нормам, смесь корректируется.

Штраф за нарушение знака 3.17.3 «Контроль»

Конструктивные параметры широкополостного лямбда зонда

Место установки датчика на патрубке выходного коллектора перед блоком каталитического нейтрализатора. Для более четкого контроля за составом выхлопного газа и работой катализатора, после блока нейтрализатора может устанавливается второй кислородник. Конструкция широкополостного элемента.

1. Камера электролизного (ионного) насоса.
2. Опорные электроды (платиновое покрытие).
3. Нагревательная пластина.
4. Эталонный проход.
5. Керамический блок (ZrO2).
6. Диффузионная щель.
7. Измерительная (опорная) камера.
8. Платиновые электроды измерительной камеры.
9. Электроды ионной электролизной камеры (насоса).

Широкополостные конструкции выдают значение лямбда (идеальная или стехиометрическая ТВС) в виде гиперболы по мере увеличения амперности. Циркониевые и титановые измерители лишены возможности точно отслеживать изменение параметров топливной смеси из-за особенности конструкции, единственный показатель, который доступен таким датчикам передавать на ЭБУ сигнал о состоянии ТВС в значениях:  «Обогащенная», «Обедненная».

Способы диагностики кислородного датчика

Специалисты советуют проверять корректность работы лямбда-зонда каждые 10000 км пробега, даже если проблем в работе устройства не наблюдается.

Диагностику начинают с проверки надёжности соединения клеммы с датчиком и на наличие механических повреждений. Далее выкручивают лямбда-зонд из коллектора и осматривают защитный кожух. Небольшие отложения очищают.

Если в ходе визуального осмотра на защитной трубке датчика кислорода были выявлены следы сажи, сильные белые, серые или блестящие отложения, то лямбда-зонд следует заменить

Как проверить лямбда-зонд мультиметром (тестером)

Проверка датчика на работоспособность проводится по следующим параметрам:

• Напряжение в нагревательной цепи;
• «Опорное» напряжение;
• Состояние нагревателя;
• Сигнал датчика.

Схема подключения к лямбда-зонду в зависимости от его типа

Наличие напряжения в цепи подогрева определяют мультиметром или вольтметром в следующей последовательности:

1. Не снимая разъём с датчика, включают зажигание.
2. Щупы присоединяют к цепи подогрева.
3. Показания на приборе должны совпадать с напряжением на аккумуляторе — 12В.

«+» идёт на датчик от аккумулятора через предохранитель. При его отсутствии прозванивают эту цепь.

«—» поступает от блока управления. Если он не обнаружен, проверяют клеммы цепи «лямбда-зонд — ЭБУ».

Замеры опорного напряжения проводятся теми же аппаратами. Последовательность действий:

1. Включают зажигание.
2. Замеряют напряжение между сигнальным проводом и массой.
3. Прибор должен показать 0,45 В.

Для проверки нагревателя мультиметр выставляют в режим омметра. Этапы диагностики:

1. Снимают разъём с устройства.
2. Замеряют сопротивление между контактами нагревателя.
3. Показания на разных кислородниках различные, но не должны выходить за пределы 2-10 Ом.

Вольтметр или мультиметр используются для проверки сигнала датчика. Для этого:

1. Заводят двигатель.
2. Прогревают его до рабочей температуры.
3. Щупы прибора соединяют с сигнальным проводом и проводом массы.
4. Обороты мотора увеличивают до 3000 об/мин.
5. Следят за замерами напряжения. Должны наблюдаться скачки в диапазоне от 0,1 В до 0,9 В.

Если хотя бы при одной из проверок показатели разнятся от нормы, датчик неисправен и нуждается в замене.

Видео: проверка лямбда-зонда тестером

Проверка осциллографом

Главным преимуществом данной диагностики лямбда-зонда перед проверкой вольтметром и мультиметром является фиксация времени между однотипными изменениями выходного напряжения. Оно не должно превышать 120 мс.

Очерёдность действий:

1. Щуп прибора подключают к сигнальному проводу.
2. Мотор прогревают до рабочей температуры.
3. Обороты двигателя повышают до 2000-2600 об/мин.
4. По показаниям осциллографа определяют работоспособность кислородного датчика.

Диагностика осциллографом даёт наиболее полную картину работы лямбда-зонда

Превышение временного показателя или пересечение пределов напряжения нижнего 0,1 В и верхнего 0,9 В говорит о неисправном кислородном датчике.

Видео: диагностика датчика кислорода осциллографом

Другие способы проверки

Если в автомобиле есть бортовая система, то по сигналу «CHECK ENGINE», выдающему определённую ошибку, можно диагностировать состояние лямбда-зонда.

Перечень ошибок лямбда-зонда

Чтобы лямбда-зонд работал долго и эффективно, необходимо заправлять автомобиль только качественным топливом. Плановая и своевременная диагностика датчика кислорода поможет вовремя обнаружить его неисправность. Эта мера способна продлить срок эксплуатации не только самого датчика, но и катализатора.

Датчик кислорода лямбда зонд, как он влияет на состав топливной смеси

После сгорания бензина, газы попадают в выхлопной коллектор, где перед катализатором газа СО находится датчик кислорода. Он снимает информацию качественных характеристик выхлопа, в частности количество в нем остаточного кислорода по сравнению с содержанием О 2 в атмосферном воздухе.

Этот показатель является крайне важным, поскольку с его помощью компьютер вычисляет какое необходимо оптимальное соотношение топлива и кислорода для формирования горючей смеси при действующих нагрузках, для наиболее высокого КПД мотора.

Монтаж второго лямбда-зонда после катализатора дает возможность компьютеру осуществить более точные вычисления, однако в наше время это большая редкость.

Стоит отметить, что все вычисления основываются на одном важном показателе — эффективное сгорание одной части горючего способно обеспечить 14.7 частей кислорода

Признаки и причины неисправности лямбда зонда

Согласно статистике датчики кислорода выходят из строя постепенно, поэтому выявить его неисправность можно, если вовремя обратить внимание на следующие «симптомы»:

• Обороты на холостом ходу начали падать или «плавать».
• Автомобиль дергается, а после запуска мотора слышны нехарактерные для двигателя хлопки.
• Снизилась мощность мотора и при нажатии на педаль газа наблюдается замедленная реакция.
• Двигатель сильно перегревается, а расход топлива увеличился.
• Изменился запах в выхлопной трубе (выхлопные газы стали более токсичными).

В результате вышедшего из строя датчика качество топливной смеси, попадающей в камеру сгорания, ухудшается, из-за чего нарушается отлаженная работа двигателя. Причин для этого может быть множество:

• Неправильная работа цепи накала или пониженная чувствительность наконечника датчика.
• Низкокачественное топливо с высоким содержанием железа, свинца, частиц нефтяного распада и прочих вредных включений. Все эти вещества налипают на платиновые электроды, что приводит к неисправности датчика.
• Проблемы с системой подогрева лямбда зонда. Если подогрев перестал функционировать как нужно, то датчик кислорода будет выдавать неточные данные.
• Перегрев корпуса регулятора. Такое происходит, если неправильно установить угол опережения зажигания.
• Изношенные маслосъемные кольца. В этом случае в выхлопную трубу попадает моторная жидкость, которая воздействует на лямбда зонд.
• Если часто производится многократный запуск двигателя.
• Использование герметиков (особенно силиконовых) для установки лямбда зондов.
• Нарушен уровень компрессии в цилиндрах двигателя. В этом случае горючая смесь сгорает неравномерно.
• Забитые бензиновые форсунки двигателя.

Если вы заметили, что не работает лямбда зонд, симптомы не стоит игнорировать, так как в противном случае вы обеспечите себе много проблем с автомобилем. Дело в том, что большинство современных машин, оснащены блоком аварийной блокировки, который может сработать в самый неудачный момент. Однако невозможность дальнейшего передвижения – это еще не самое страшное. Если датчик разгерметизируется, то из строя выйдет система впрыска и вам придется оплатить дорогостоящий ремонт более серьезного узла.

Поэтому рекомендуется периодически проверять состояние лямбда зонда. Сделать это можно самостоятельно.

Симптомы неисправности кислородных датчиков

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

• всё время 0,1 — мало кислорода
• всё время 0,9 — много кислорода
• Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

https://youtube.com/watch?v=CxhGVt5_YUA

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

08.01.2016 93

Лямбда зонд или кислородный датчик — это датчик, который контролирует содержание кислорода в автомобильном выхлопе, то есть в отработанных газах. Лямбда зонд имеет непосредственное отношение к топливной системе, так как влияет на регулировку соотношения кислорода и топлива при образовании топливовоздушной смеси, которая подается в камеру сгорания. Датчик кислорода устанавливается на выходе коллектора или непосредственно перед катализатором, бывает, что «лямбду» располагают в катализаторе. У этого датчика на самом деле большое количество назначений. Помимо того, что он контролирует соотношение воздуха и топлива, он ко всему прочему влияет на токсичность выхлопа, которая в последнее время на жестком контроле у экологов, а также позволяет получить от мотора максимальный КПД.

Проверка осциллографом, расшифровка графиков показаний

Главное преимущество данной проверки — возможность зафиксировать время, за которое осуществляется изменение выходного напряжения. Этот важный показатель фиксируется только осциллографом и не должен превышать больше 120 мСек. На рисунке ниже указана правильная работа датчика кислорода.

Как вы сами видите, напряжение плавно варьируется в пределах 0.1-0.75 Вт. Времени на рисунке не видно, однако, как уже было выше сказано, оно не должно превышать 120 мСек. На рисунке ниже наблюдается совершенно другая картина.

Здесь видно, что выходное напряжение опустилось ниже 0-1 Вт. Это свидетельствует о том, что лямбда-зонд неисправен и его следует заменить. При такой поломке датчика кислорода, на приборной панели, как правило, загорается «CHECK ENGINE».

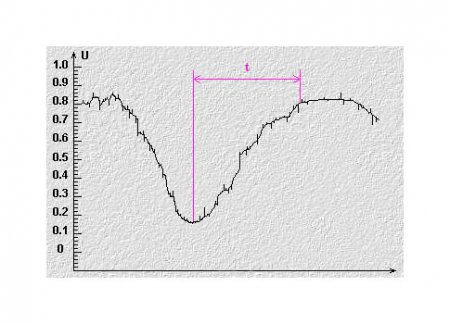

На данном рисунке указана зафиксированная осциллографом замедленная реакция лямбда-зонда на изменение количества кислорода в выхлопе. Она явно превышает 120 мСек. Система контроля автомобиля не способна определить данную неисправность, а ошибка «CHECK ENGINE» не появляется на приборной панели. Основные последствия данной неисправности — снижение мощности мотора и повышенный расход топлива.

Диагностика по лямбда зонду

Ведь он может нам многое рассказать о процессах в системе управления двигателем.

Пример №1.

Как я выше писал, лямбда зонд не учитывается во многих режимах работы двигателя. Это касается и разгона, так как в этот момент важна не стехиометрия, а тяговые характеристики двигателя, поэтому экология отбрасывается на задний план и ЭБУ льёт топлива столько, сколько необходимо для успешного разгона.

Но если логически подумать, то хоть лямбда зонд и не учитывается, но сигнал он вырабатывает и мы можем его увидеть.

Так как ЭБУ льет топливо от души, то лямбда зонд должен это показывать, поднявшись максимально вверх и оставаясь там, пока идет разгон. Как на этом графике

Если в Вашем случае лямбда зонд не висит вверху во время интенсивного разгона, как на графике выше, а, наоборот, падает вниз, значит двигателю не хватает топлива

В этом случае обращаем внимание на топливный насос, фильтр, форсунки и т.д. А лучше сразу замерить давление топлива

Пример №2

Это аналогичный пример, только наоборот. Также этот пример разрушает некоторые стереотипы, сложившиеся у людей после некорректного теоретического объяснения — как работает лямбда зонд.

Как объясняют работу лямбда зонда — «исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ» Всё! А нужно примерно так — «исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ на прогретом двигателе в режиме холостого хода или в режиме частичных нагрузок при установившихся оборотах двигателя». Чувствуется разница?

Поэтому очень много раз приходилось отвечать на одни и те же вопросы — «Мой лямбда зонд выходит за пределы и опускается до нуля. Новый датчик ведёт себя также. Что делать?», «Мой лямбда зонд периодически падает до нуля. Замена?», «Лямбда зонд падает в 0. Это же не нормально?»

Причем, некоторые даже после ответа, что это нормально, всё равно не верят и меняют датчики. Ведь убеждение, что сигнал датчика может быть только 0.1В-0.9В, не позволяет принять реальность.

Вот пример графика, где лямбда зонд показывает 0

Я специально вывел режим работы двигателя. В режиме отсечки (принудительный холостой ход, торможение двигателем) ЭБУ довольно серьезно прикрывает форсунки (вплоть до полного закрытия) и, естественно, кислород в камере сгорания не сгорает. Поэтому лямбда зонд падает в ноль. Он практически не видит разницы между количеством кислорода в выхлопных газах и в окружающей среде.

Поэтому если в режиме отсечки сигнал лямбда зонда болтается где-то в верху, значит необходимо обратить на это внимание и разобраться в этом. Возможно какие-то форсунки не герметичны и огромное разрежение (посмотрите на показания ДАД) в режиме отсечки буквально высасывает топливо из них

А может просто прошлый хозяин автомобиля залил супер-пупер прошивку от очередного «гения калибровок».

Пример №3

По второму лямбда зонду можно оценить работу катализатора. А также узнать, установлен ли он вообще.

Если сигнал второго лямбда зонда имеет практически ровную линию, то это значит, что катализатор работает

А если сигнал второго лямбда зонда имеет такой же вид, как и сигнал первого лямбда зонда, то это означает, что катализатор не работает либо отсутствует

Вот такие основные выводы можно сделать, посмотрев на графики сигнала лямбда зонда.

В конце отмечу ещё один важный момент. Если у Вас есть подозрения на неисправность лямбда зонда, то лучше посмотреть на его сигнал в режиме «Тест датчика кислорода». Этот режим позволяет получить из блока управления двигателем только сигнал лямбда зонда. В чем смысл?

А смысл в том, что обмен между ЭБУ и диагностической программой происходит на довольно низкой скорости. И когда параметров очень много, то, естественно, это сказывается на скорости обмена ещё больше.

Поэтому этот режим позволяет вывести на экран только информацию, связанную с лямбда зондом.

Также желательно поднять обороты двигателя до 2000-3000 оборотов в минуту и анализировать график лямбда зонда аналогично приведенным выше примерам.

Всем Мира и ровных дорог!

По теме:

+56

Датчик кислорода лямбда зонд, причины поломок и что грозит автомобилю в процессе эксплуатации

К причинам поломок датчика кислорода можно отнести:

1. Попадание в корпус разных технологических жидкостей и грязи.
2. Повышенное содержание свинца в горючем.
3. Использование горючего с высоким октановым числом, что не редко приводит к перегреву компонентов лямбда-зонда.
4. Некачественное топливо.

Это может привести к неприятным последствиям, а именно:

1. Снижение мощности.
2. Рывки в движении.
3. Плавающие обороты мотора.
4. Появление чрезмерно загрязненных выхлопных газов.
5. Неправильная работа катализатора.
6. Неправильная работа инжектора.
7. Большой расход горючего.
8. На автомобилях с АКПП переключение передач происходит с постукиванием и дерганьем автомобиля.
