Как проверить светодиод мультиметром (тестером) на работоспособность?

Как проверить диодный мост: известные способы

Перед тем, как проверить диодный мост мультиметром или автотестером, ознакомьтесь с принципом работы схемы. Современный диодный мост имеет по 3 положительных, отрицательных и дополнительных диода. Рабочий элемент пропускает ток в одном направлении. Если ток не пропускается или пропускается в обоих направлениях, то, значит, случился обрыв или «пробой».

Прозвонка диодного моста производится тестером (который называется мультиметр). Сначала необходимо отсоединить все провода от генератора. Проверка не требует демонтировать само устройство, если не будете проверять целостность каждого диода в отдельности.

Далее выполняется анализ диодного моста мультиметром в соответствии с данными, приведенными в таблице:

Если мультиметр покажет бесконечное сопротивление, то устройство или проверяемая группа диодов исправные. В противном случае проверка говорит о поломке.

Проверка автомобильного диодного моста прибором-мультиметром – это не единственный возможный способ диагностики. Также можно использовать контрольную лампочку или проверить мост собственноручно собранным аналогом.

С помощью контрольной лампы прозваниваем так же, как мультиметром. Агрегат полностью проверяется подключением «плюса» через лампу на вывод 30, «минуса» – на корпус генератора. Для групп диодов:

• Положительные: «плюс» с контрольной лампой подается на вывод 30, «минус» – на один из болтов крепления.
• Отрицательные: «плюс» с лампочкой – на болт крепления электрического компонента, «минус» – на корпус генератора.
• Дополнительные: лампочка с «плюсовым» проводом подключается к выводу 61, «минус» – к болту крепления.

Если контрольная лампочка загорается при замыкании цепи, то есть неисправность; если не загорается – цепь исправна.

При необходимости можно, конечно, выполнять проверку всех диодов по отдельности, но для этого потребуется выпаять каждый диод.

Диагностика диодного моста при помощи мультиметра

Прежде чем понять, почему может гореть диодный мост, предварительно нужно демонтировать сломанный блок. После чего на измерительном приборе устанавливается звуковая индикация. Если такой функции в мультиметре не предусмотрено, то проверка происходит в режиме 1 кОм. Для всех диодов проводятся индивидуальные измерения. В процессе проверки рабочим контактом нужно прикоснуться к концам диода несколько раз, при этом меняя местами щупы прибора. В одном случае тест показывает бесконечно большое сопротивление, а во втором параметры должны колебаться в интервале от 500 до 700 Ом. Если результаты измерений окажутся одинаковыми в разных направлениях – это свидетельствует что тестируемый диод вышел из строя, и требуется его замена.

Датчики лямбда зонда – какие бывают?

Место 25: Cisitalia 202

Как проверить светодиод своими руками на работоспособность

Чтобы провести тестирование диодной лампочки, вначале нужно определить, чем будет выполняться проверка. Потребуется приобрести источник питания (ИП) с рабочим напряжением в границах от 6.0 до 10.0 В. При этом не нужно торопиться подсоединять к нему световой диод.

Проверка источником тока

Последующим этапом нужно приобрести резистор с номиналом, ограничивающим ток, при напряжении в диапазоне 6-12 мА. Диод выпаивают из схемы для тестирования. Тогда когда в электроцепи, с включенным последовательно резистором на ЛЕД-диод , приходится падение напряжения — примерно 2 В, то на резистор — от 3 до 10 В. В случае применения 5/12 В ИП, для электрического тока в 5 мА, по омовскому треугольнику, понадобится сопротивление 0.600 кОм либо 2 кОм соответственно. Подбирают граничащий номинал, к примеру, 0.560 кОм и 2.1 кОм для ИП на 5/12 В. Подсоединяют ЛЕД через сопротивление последовательно к ИП.

Важно! Удлиненная ножка LED, подсоединенная к меньшему внутреннему электроду — это анод, он подсоединяется к положительной клемме ИП. Маленькая ножка — к минусовой клемме ИП

Присоединяют сопротивление к удлиненной плюсовой ножке светового диода, и собранную цепь подключают к ИП — на короткую ножку «-». На сопротивление — «+„. В случае, когда ножки удалены и узнавать, какая из них была длиннее не у кого, то “-» подсоединяется к электроду, который через линзу смотрится наиболее крупно. Если световой диод работоспособен, то он включится.

Место 93: Austin Mini

Штраф за нарушение

Проверка диода

Лямбда зонд: что такое и где находится

Пробуем вывинтить зубилом

Проверка диода на плате

Как проверить светодиод мультиметром не выпаивая? В принципах его проверки всё остаётся также, а способы изменяются. Удобно проверять светодиоды, не выпаивая с помощью щупов.

Стандартные щупы не влезут в разъём для транзисторов, режима Hfe. Но в него влезут швейные иглы, кусочек кабеля (витая пара) или отдельные жилки из многожильного кабеля. В общем любой тонкий проводник. Если его припаять к щупу или фольгированному текстолиту и присоединить щупы без штекеров, то получится такой переходник.

Теперь вы можете прозвонить светодиоды мультиметром на плате.

Как проверить светодиоды в фонарике? Открутите блок линз или переднее стекло на фонаре, аккуратно отпаяйте плату от батарейного блока, если длина проводников не позволяет её свободно рассмотреть и изучить.

В таком положении вы легко проверите исправность каждого светодиода на плате описанным выше методом. Подробнее о светодиодах в фонариках.

Mercedes-Benz 540K Special Roadster. 1937

Суть в деталях

Китайские автомобили всегда славились тем, что при низкой стоимости имели достаточно богатую комплектацию, о чем, кстати, свидетельствуют многочисленные отзывы. «Лифан Х-50» это еще раз подтверждает. Конечно, на самом деле есть множество моментов, к которым можно придраться. Но так как в целом автомобиль очень даже неплохой, то этого делать не нужно.

Немцы, конечно, уделяют больше внимания качеству отделки салона и подгонки, но и стоимость таких авто для многих непосильная. Но есть вполне нормальный альтернативный вариант. Да, пока еще не известно как поведет себя кузов на российских дорогах. Вполне возможно, что через несколько лет начнут появляться жучки, что в конечном итоге приведет к глобальной коррозии. Самая большая проблема китайцев — низкое качество металла и отсутствие оцинковки. Это сразу же видно при ДТП — когда вроде бы на небольшой скорости происходит столкновение, то металл превращается в фольгу.

Диагностика светодиода в фонарике

Светодиодный фонарик аккумуляторного или других типов довольно надежное устройство, но и он от поломок не застрахован. Если даже после установки новых батареек свечение остается слабым или вовсе отсутствует, необходимо проверить работоспособность светодиодов и их драйверов.

Проверка фонарика выполняется в следующей последовательности:

1. Отвинчиваем крышку или коническую часть в передней части корпуса.
2. Извлекаем светодиодный модуль.
3. На плате светодиода – две контактные площадки, к которым подводятся красный и черный провод. Красный провод соответствует положительной полярности (маркировка «+» на плате), а черный – отрицательной (маркировка «-»). В соответствии с полярностью на контакты следует кратковременно подать напряжение в 3 – 4 В (не более 4,2 В!). Если яркость свечения светодиода не изменилась, значит его необходимо заменить. В противном случае (светодиод горит надлежащим образом) замене подлежит драйвер.
4. Замена светодиода возможна только в том случае, если его плата прикреплена к капсуле светодиодного модуля посредством винтов. Если плата посажена на термоклей, замена будет нецелесообразной, в этом случае меняют весь модуль.

Отвинтив плату, следует отпаять светодиод, а затем установить новый.

Наглядно проверка обособленного светодиода и простота устройства тестера демонстрируется в следующем видео от крупнейшего поставщика электрооборудования в России.

Часто при поломке того или иного электронного устройства мы без раздумий несем потерпевшего в ремонт, где нам предъявляют солидный счет. Между тем, причина аварии может заключаться всего лишь в отказе светодиода, который легко можно заменить своими силами.

Таким образом, умение проверить работоспособность этих элементов, которые применяются сегодня довольно широко, позволит сэкономить средства и сократить время ремонта до минимума.

Сегодня без электроники никуда. Она является составной частью любого современного прибора или гаджета. При этом все приборы, как это ни печально, не могут работать вечно и периодически ломаются. Одной из довольно распространенных причин поломки целого ряди электроприборов, является выход из строя такого элемента электросети, как диод.

Провести проверку исправности этого компонента можно своими руками в домашних условиях. Эта статья расскажет вам, как проверить диод мультиметром, а также о том, что собой представляют данные элементы и каков сам измерительный прибор.

Как проверить диод мультиметром

Обычные диоды, так же как и стабилитроны, можно проверить с помощью мультиметра. Чтобы проверить этот полупроводниковый прибор с помощью цифрового мультиметра, установите переключатель мультиметра в режим проверки диодов, обычно данный режим имеет значок диода:

Следует отметить, что при проверке в данном режиме, на мультиметре отображается прямое напряжение, а не сопротивление, когда просто прозванивают диод в режиме сопротивления.

Признаки исправного диода:

При подключении плюсового щупа (красный) мультиметра к аноду диода, а минусового щупа (черный) к катоду диода на экране мультиметра должна высветиться определенная величина прямого напряжения данного диода. У разных типов диодов прямое напряжение отличается. Так у германиевых диодов оно составляет примерно 0,3…0,7 вольт, у кремниевых диодов 0,7…1,0 вольта. Хотя некоторые типы мультиметров могут показывать более низкое значение прямого напряжения в режиме проверки.

И на оборот, при подключении минусового щупа мультиметра к аноду диода, а плюсового щупа к катоду диода на экране будет ноль.

При иных показаниях мультиметра можно утверждать о неисправности проверяемого диода.

«Жальте, как пчела»: ускоренный курс самообороны для суровой реальности

А не поломан ли датчик?

Место 77: Mercedes-Benz S-Class (W126)

Дополнения

Похожие статьи

Проверка инфракрасного диода

Действительно, почти в каждом доме есть такой LED. В пультах дистанционного управления они нашли широчайшее применение. Представим ситуацию, что пульт перестал переключать каналы, вы уже почистили все контакты клавиатуры и заменили батареи, но он все равно не работает. Значит нужно смотреть диод. Как проверить ИК-светодиод?

Человеческий глаз не видит инфракрасного излучения, в котором пульт передаёт информацию телевизору, но его видит камера вашего телефона. Такие светодиоды используются в ночной подсветке камер видео наблюдения. Включите камеру телефона и нажмите на любую кнопку пульта – если он исправен вы должны увидеть мерцания.

Методы проверки мультиметром ИК светодиода и обычного — одинаковы. Еще один способ как проверить инфракрасный светодиод на исправность – подпаять параллельно ему LED красного свечения. Он будет служить наглядным показателем работы ИК диода. Если он мерцает, значит сигналы на диод поступают и нужно менять ИК диод. Если красный не мерцает, значит сигнал не поступает и дело в самом пульте, а не в диоде.

В схеме управления с пульта есть еще один важный элемент, принимающий излучение — фотоэлемент. Как проверить фотоэлемент мультиметром? Включите режим измерения сопротивления. Когда на фотоэлемент попадает свет – состояние его проводимости изменяется, тогда изменяется и его сопротивление в меньшую сторону. Понаблюдайте этот эффект и убедитесь в исправности или поломке.

Как прозвонить светодиодную лампу?

Любой электрик много раз «звонил» лампу накаливания, но как проверить ЛЕД-лампу тестером?

Для этого нужно снять рассеиватель, обычно он приклеен. Чтобы отделить его от корпуса вам нужен медиатор, или пластиковая карта, её нужно засунуть между корпусом и рассеивателем.

Если не удаётся этого сделать попробуйте немного погреть феном место склейки.

Как теперь проверить светодиодную лампочку мультиметром? Перед вами окажется плата со светодиодами, нужно прикоснуться щупами тестера к их выводам. Такие SMD в режиме проверки диодов загораются тусклым светом (но не всегда). Еще один способ проверки исправности — прозвонка от батареи типа «крона».

Крона выдает напряжение 9-12В, потому проверяйте диоды кратковременными скользящими прикосновениями к их полюсам. Если LED не загорается при правильно подобранной полярности — требуется его замена.

Читайте также на Дроме

Время зарядки в зависимости от различия аккумулятора

Разбираемся по какой причине горит диодный мост в автомобильном генераторе

Основной узел в электрической системе любого транспортного средства – генератор. Без этого узла исправный автомобиль даже на новой полностью заряженной аккумуляторной батарее долго ехать не будет. Следовательно, данный агрегат должен всё время быть в работоспособном состоянии, то есть полностью исправным.

При этом первичную диагностику машины можно провести, не вставая с кресла водителя. Однако ремонт или детальная проверка требуют демонтажа источника постоянного тока с дальнейшей его разборкой, чтобы открыть доступ к диодам. Но перед этим автомобилист должен знать основные способы проверки диодного моста.

Какие случаются неисправности

Полевые транзисторы могут быть перегружены током во время проведения проверки и, в результате перегрева прийти в неисправное состояние.

Важно! Они уязвимы к статическому напряжению. В процессе проведения работы нужно обеспечить, чтобы оно не попадало на проверяемую деталь

При работе в составе схемы может произойти пробой, в результате которого полевой транзистор становится неисправным и подлежит замене. Его можно обнаружить по низкому сопротивлению p-n-переходов в обоих направлениях.

Определить то, насколько транзистор является работоспособным можно, если прозвонить его с помощью цифрового мультиметра.

Назначение выводов

Это нужно делать следующим образом (для примера используется широко распространённая модель М-831, рассматривается полевой транзистор с каналом n-типа):

1. Мультиметр нужно переключить в режим диодной проверки. Он отмечен на панели схематическим изображением диода.
2. К прибору присоединены два щупа: чёрный и красный. На лицевой панели имеются три гнезда. Чёрный устанавливают в нижнее, красный — в среднее. Первый из них соответствует отрицательному полюсу, второй — положительному.
3. Нужно на тестируемом полевом транзисторе определить, какие выходы соответствуют истоку, затвору и стоку.
4. В некоторых моделях дополнительно предусмотрен внутренний диод, защищающий деталь от перегрузки. Сначала нужно проверить то, как он работает. Для этого красный провод присоединяют к истоку, а чёрный — к стоку.

Вам это будет интересно Назначение и функция устройства защитного отключения (УЗО)

Проверка диода в прямом направлении

На индикаторе должно появиться значение, входящее в промежуток 0,5-0,7. Если провода поменять местами, то на экране будет указана единица, что означает, что ток в этом направлении не проходит.

Проверка диода в обратном направлении

1. Дальше осуществляется проверка работоспособности транзистора.

Если присоединить щупы к истоку и стоку, то ток не будет проходить по ним. Чтобы открыть затвор. Необходимо подать положительное напряжение на затвор. Нужно учитывать, что на красный щуп подан от мультиметра положительный потенциал. Теперь достаточно его соединить с затвором, а чёрный со стоком или истоком, для того, чтобы транзистор стал пропускать ток.

Открытие канала

Теперь, если красный провод подключить к истоку, а чёрный — к стоку, то мультиметр покажет определённую величину падения напряжения, например, 60. Если подключить наоборот, то показатель будет примерно таким же.

Если на затвор подать отрицательный потенциал, то это закроет транзистор в обоих направлениях, однако будет работать встроенный диод. Если полевик закрыт не будет, то это указывает на его неисправность.

Проверка мофсета с p-каналом выполняется аналогичным образом. Отличие состоит в том, что при проверке там, где раньше использовался красный щуп, теперь используется чёрный и наоборот.

Работа полевого МДП транзистора

Полная проверка диодного моста

Также проверить диодный мост мультиметром можно по следующей инструкции:

1. Устанавливаем красный щуп на «–», а черным по очереди касаемся выводов, к которым подключается переменное напряжение «

», в обоих случаях должно быть порядка 500 на экране прибора. Ставим черный щуп на «–», красным касаемся выводов «

или AC», на экране мультиметра единица, значит, диоды не проводят в обратном направлении. Первая половина диодного моста исправна.

Черный щуп на «+», а красным касаемся входов переменного напряжения, результаты должны быть как в 1 пункте.
Меняем щупы местами, повторяем измерения, результаты должны быть как в пункте 2.

То же самое можно сделать «цэшкой» (универсальный измерительный прибор советского производства). Как проверить диодный мост стрелочным мультиметром, рассказывается на видео:

Кстати, проверку можно выполнить вообще без тестера – батарейкой и контрольной лампочкой (или светодиодом). При правильном включении диода ток потечет через лампочку и она засветится.

В заключение хотелось бы отметить, что диодные мосты устанавливаются повсюду: в зарядном устройстве, сварочном аппарате, на инверторе, в блоках питания и т.д. Благодаря описанной методике вы сможете проверить диоды на работоспособность в домашних условиях.

Будет полезно прочитать:

Электроника сегодня является неотъемлемой частью любого мобильного гаджета, бытового прибора или транспортного средства. Нередко причиной поломки является выход из строя полупроводника – небольшого элемента электронной «начинки». Проверка диода позволяет понять является ли этот проводник рабочим или подлежит замене.

Произвести подобные манипуляции можно самостоятельно в домашних условиях без привлечения специалиста. Для этого понадобится знание основ электротехники и специальный измерительный прибор – мультиметр. В случае, когда диод невозможно выпаять из схемы, придется проявить креативность и создать адаптированное для этих условий устройство.

Проверяем выпрямительный диод и стабилитрон

Защитный диод, а также выпрямительный (включая силовой)или шоттки можно проверить при помощи мультиметра (или воспользоваться омметром), для этого переводим прибор в режим прозвонки так, как это показано на фотографии.

Режим мультиметра, при котором тестируются полупроводниковые выпрямительные диоды

Щупы измерительного прибора присоединяем к выводам радиоэлемента. При присоединении красного провода («+») к аноду, а черного («-») к катоду дисплей мультиметра (или омметра) отобразит значение порогового напряжения тестируемого диода. После того, как меняем полярность, прибор должен показать бесконечно большое сопротивление. В этом случае можно констатировать исправность элемента.

Если при обратном подключении мультиметр регистрирует утечку, значит, радиоэлемент «сгорел» и нуждается в замене.

Заметим, данную методику проверки можно использовать для тестирования диодов на генераторе автомобиля.

Тестирование стабилитрона осуществляется по сходному принципу, правда, такая проверка не позволяет определить, осуществляется ли стабилизация напряжения на заданном уровне. Поэтому нам потребуется собрать простую схему.

Тестирование с использованием регулируемого источника питания

Обозначения:

• БП – регулируемый блок питания (отображающий ток нагрузки и напряжение);
• R – токоограничительное сопротивление;
• VT – тестируемый стабилитрон или лавинный диод.

Принцип проверки следующий:

• производим сборку схемы;
• устанавливаем режим мультиметра, позволяющий измерить постоянное напряжение до 200 В;

Выбор необходимого режима для тестирования

• включаем блок питания и начинаем постепенно увеличивать величину напряжения, пока амперметр на блоке питания не покажет, что через цепь протекает ток;
• подключаем мультиметр, как указано на рисунке и измеряем величину напряжения стабилизации.

Тестирование варикапов

В отличие от обычных диодов, у варикапов p-n переход обладает непостоянной емкостью, величина которой пропорциональна обратному напряжению. Проверка на обрыв или замыкание для этих элементов осуществляется также, как у обычных диодов. Для проверки емкости потребуется мультиметр, у которого есть подобная функция.

Демонстрация проверки варикапа

Для тестирования потребуется установить соответствующий режим мультиметра, как показано на фото (А) и вставить деталь в разъем для конденсаторов.

Как правильно заметил один из комментаторов данной статьи, действительно, определить емкость варикапа, не оперируя номинальным напряжением невозможно. Поэтому, если возникла проблема с идентификацией по внешнему виду, потребуется собрать простую приставку для мультиметра (повторюсь для критиков, именно цифрового мульти метра с функцией измерения емкости верки конденсаторов, например UT151B).

Приставка к мультиметру для измерения емкости варикапа

Обозначения:

• Резисторы: R1, R2 -120 кОм (да, два резистора, да последовательно, нет одним заменить нельзя, паразитную емкость, далее без комментариев); R3 – 47 кОм; R4 – 100 Ом.
• Конденсаторы: С1 – 0,15 мкФ; С2 – 75 пФ; С3 – 6…30 пФ; С4 – 47 мкФ га 50 вольт.

Устройство требует настройки. Она довольно проста, собранное устройство, подключается к измерительному прибору (мультиметр с функцией измерения емкости)

Питание должно подаваться со стабилизированного источника питания (важно) с напряжением 9 вольт (например, батарея Крона). Меняя емкость подстрочного конденсатора (С2) добиваемся показания на индикаторе 100 пФ

Это значение мы будем вычитать от показания прибора.

Данный вариант неидеален, необходимость его практического применения вызывает сомнения, но схема наглядно демонстрирует зависимости емкости варикапа от номинального напряжения .

Как проверить стабилитрон

Стабилитроны, проверка которых не принесла желаемых результатов, изобретатели часто тестируют с помощью дополнительных приборов, иногда конструируя их самостоятельно. Одним из наиболее простых способов является использование для проверки блока питания с возможностью переключения напряжения. Необходимо сначала подсоединить к аноду резистор, имеющий значение сопротивления, оптимальное для стабилитрона, а затем подключить блок питания. Затем замеряется напряжение на диоде, параллельно поднимается на блоке. По достижении уровня напряжения стабилизации, эта цифра должна перестать расти. В этом случае стабилитрон в норме, при любых отличиях от вышеприведенной схемы он неисправен.

Простейшая и грубая проверка

Нам понадобится индикаторная отвертка. Она стоит копейки и должна быть в наборе инструментов в каждом доме. Нужно просто прикоснуться сначала ко входу 220В выпрямителя, если на фазном проводе загорится индикатор, значит напряжение присутствует, если нет, проблема явно не в диодном мосте и нужно проверить кабель. При наличии напряжения на входе проверяем напряжение на плюсовом выходе выпрямителя, оно в этой точке может доходить до 310 В, индикатор вам его покажет. Если индикатор не светится — диодный мост в обрыве.

К сожалению, больше ничего мы узнать с помощью индикаторной отверткой не сможем. О том, как пользоваться индикаторной отверткой, можете узнать из нашей статьи.

Конструкция

Отличается диод Шоттки от обыкновенных диодов своей конструкцией, в которой используется металл-полупроводник, а не p-n переход. Понятно, что свойства здесь разные, а значит, и характеристики тоже должны отличаться.

Действительно, металл-полупроводник обладает такими параметрами:

• Имеет большое значение тока утечки;
• Невысокое падение напряжения на переходе при прямом включении;
• Восстанавливает заряд очень быстро, так как имеет низкое его значение.

Диод Шоттки изготавливается из таких материалов, как арсенид галлия, кремний; намного реже, но также может использоваться – германий. Выбор материала зависит от свойств, которые нужно получить, однако в любом случае максимальное обратное напряжение, на которое могут изготавливаться данные полупроводники, не выше 1200 вольт – это самые высоковольтные выпрямители. На практике же намного чаще их используют при более низком напряжении – 3, 5, 10 вольт.

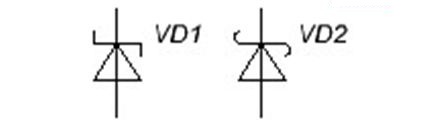

На принципиальной схеме диод Шоттки обозначается таким образом:

Но иногда можно увидеть и такое обозначение:

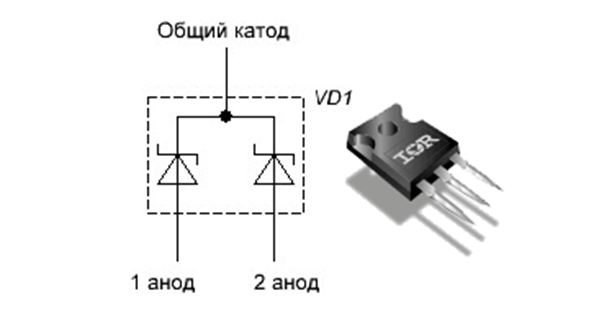

Это означает сдвоенный элемент: два диода в одном корпусе с общим анодом или катодом, поэтому элемент имеет три вывода. В блоках питания используют такие конструкции с общим катодом, их удобно использовать в схемах выпрямителей. Часто на схемах рисуется маркировка обычного диода, но в описании указывается, что это Шоттки, поэтому нужно быть внимательными.
