Как проверить высоковольтные провода мультиметром

Как проверить провода свечей зажигания Ваз 2112 мультиметром

Перед проверкой мультиметром, стоит провести самостоятельно визуальный осмотр высоковольтной линии на повреждение изоляции, оплавление или сколы.

Необходимо уделить особое внимание контактной части высоковольтных проводов, они не должны иметь признаков нагара и окисления. При осмотре можно проверить и наличие разрывов в высоковольтном кабеле

Для проверки необходимо завести мотор и посмотреть на высоковольтную линию. В местах разрыва будут проскакивать искры.

Проверка бронепроводов мультометром

Основной проблемой, связанной с проводкой, считается неполадка свечей зажигания из-за недостаточного количество напряжения. Причиной такой неисправности может быть:

• обрыв проводов внутри изоляции;
• утечка напряжения из-за плохого качества изоляции;
• сопротивление кабеля выше допустимого;
• отсутствие или плохой контакт между свечей и высоковольтными линиями.

В разорвавшемся высоковольтном кабеле, происходит электрический разряд, на котором происходит потери напряжения. В результате чего на свечу подается уже не номинальное напряжение, а электромагнитный импульс.

Для того, чтобы проверить сопротивление высоковольтных проводов Ваз 2112 мультометром необходимо выполнить следующий порядок действий:

• Включите режим омметра.
• Снимите провод со свечи первого цилиндра и катушки зажигания.
• Подключите электроды мультиметра к концам провода и посмотрите на показания.

Самостоятельная проверка автомобильных высоковольтных свечных проводов системы зажигания

Начинать диагностику необходимо с внешнего осмотра высоковольтных проводов. При таком наружном осмотре не допускается наличие заметных дефектов в виде трещин, переломов и т.д.

1. Самым простым способом проверки является использование заведомо исправного запасного провода зажигания. Необходимо провести поочередное отключение каждого бронепровода, заменяя его запасным. Стабилизация работы двигателя после замены одного из проводов укажет на неисправный элемент.
2. Для выявления возможного пробоя бронепровода зажигания необходимо дождаться темного времени суток. С наступлением темноты потребуется открыть капот и запустить мотор. Если имеется пробой, тогда в процессе работы двигателя становится хорошо заметной электрическая искра на поврежденном высоковольтном проводе.
3. Также проверку высоковольтных автомобильных проводов зажигания можно осуществить посредством использования дополнительного изолированного провода. Для проверки концы такого провода зачищаются (оголяются). Затем один конец замыкается на «массу», а вторым концом следует провести по самому высоковольтному проводу, местам соединений, изгибам, колпачкам и т.д. Если в определенном месте есть пробой, тогда между областью пробоя и концом провода-тестера появится электрическая искра.
4. Проверка сопротивления высоковольтных автомобильных проводов осуществляется при помощи мультиметра. Для проверки мультиметр необходимо перевести в режим работы в качестве омметра. Следующим шагом становится снятие провода со свечи зажигания на первом цилиндре, после чего указанный провод также отключается от катушки зажигания. Затем контакты мультиметра подсоединяются к концам провода, после чего производится оценка полученных данных.

Исправные провода зажигания должны иметь показатель сопротивления, который  находится в рамках от 3.5 до 10 кОм. Такая разбежность будет зависеть от конкретного типа высоковольтных проводов, установленных на автомобиле. Справочная информация касательно сопротивления тех или иных бронепроводов зажигания обычно наносится сверху на изоляцию.

Аналогичным способом следует проверить остальные высоковольтные провода зажигания. Следует учитывать, что разброс по показаниям между всеми проводами не должен быть выше 2-х или максимум 4-х кОм. Превышение данного порога укажет на необходимость замены высоковольтных автомобильных проводов зажигания.

Следует добавить, что в случае обнаружения неисправного провода замена только одного дефектного элемента не рекомендуется, так как является временной мерой. Высоковольтные бронепровода зажигания в автомобиле оптимально менять комплектом. Такой подход позволяет обеспечить наиболее эффективную работу системы зажигания и ровную работу двигателя на всех режимах. По этой же причине крайне не рекомендуется осуществлять ремонт высоковольтных проводов для дальнейшей эксплуатации без замены.

• Доработка свечей зажигания для экономии топлива

  Тюнинг и модернизация свечей зажигания своими руками для улучшения топливной экономичности и других характеристик ДВС. Как самому доработать свечи. Читать далее

• Состояние свечей зажигания по внешнему виду

  Признаки неисправности свечей зажигания. Оценка состояния свечи при визуальном осмотре, способы проверки свечей зажигания. Налет на электродах свечи. Читать далее

• Что такое пропуски зажигания в цилиндрах, а также…

  По каким причинам могут возникать пропуски воспламенения топливно-воздушной смеси в одном или нескольких цилиндрах. Диагностика неисправности, рекомендации. Читать далее

• Как проверить искру на инжекторном двигателе

  Что делать, если пропала искра зажигания. Диагностика отдельных элементов: свечи, катушка, модуль зажигания. Как проверить искру на инжекторном моторе. Читать далее

• Как подобрать свечи зажигания по марке автомобиля

  Что необходимо знать при подборе свечей зажигания по модели авто: размер, калильное число, взаимозаменяемость. Выбор свечей по конструкции, полезные советы. Читать далее

• Масло в свечных колодцах: причины возникновения и как…

  Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками. Читать далее

Высоковольтные провода ВАЗ 2115

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Подключение

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

— Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;

— Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;

— Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;

— Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Как снять высоковольтные провода?

Выключаем зажигание Открываем капот Вытаскиваем провода с модуля зажигания и с двигателя.

Как подключить высоковольтные провода?

Подключать ВВ провода нужно в определённом порядке. Каждый провод идёт на определённый цилиндр, и на определённый разъём в модуле зажигания (катушки зажигания). Маркировка есть как на проводах, как и на модуле зажигания. Но без снятия модуля, маркировки не увидеть, поэтому смотрите фото ниже.

Схема подключения высоковольтных проводов:

Нумерация цилиндров с лева на право. Нумерация модуля зажигания: первый цилиндр – левый нижний отсек модуля зажигания

Второй цилиндр – левый верхний отсек

Третий цилиндр – правый верхний,

Четвёртый цилиндр – правый нижний отсек модуля зажигания.

Расположение

Неправильная установка и расположение высоковольтных проводов может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.

Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунках выше.

Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

Омметром измерьте сопротивление высоковольтных проводов.

Признаки повреждений в системе зажигания

Как проверить ВВ

Визуальный осмотр

• Следует осмотреть все провода на предмет видимых повреждений (царапин на изоляции, сильных перегибов, сколов и трещин на контактных колпачках и т. д.)
• Также нужно убедиться в том, что нигде нет пробоев (то есть провод нигде не замыкает и искры нигде не проскакивают). Делать такой осмотр лучше в темноте, так что надо закрыть входную дверь в гараже и выключить свет.
• Если высоковольтный провод не сломан и пробоев нет, можно попробовать им воспользоваться, чтобы понять, цел ли он внутри. Один его конец зачищается и им замыкается «масса» (то есть провод прикладывается к корпусу авто). Вторым концом провода водим по другим деталям, контактным колпачкам, стыкам. Если на каком-либо участке есть повреждение, то возникнет пробой (эту процедуру также лучше проводить в темноте).

Проверка с помощью мультиметра

Если при визуальном осмотре выявить неисправность не удалось, воспользуемся мультиметром. С его помощью можно измерить сопротивление каждого высоковольтного провода.

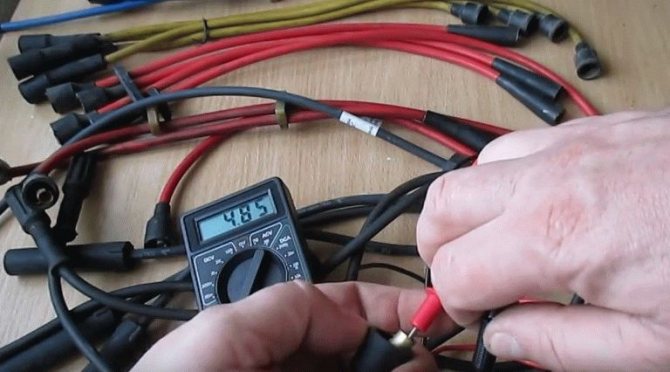

1. Сначала переключаем мультиметр в режим омметра.

Мультиметр, установлен в режим омметра Затем отсоединяем высоковольтные провода как от свечей зажигания, так и от контактов на катушке зажигания.

Высоковольтные провода, отсоединенные от свечных контактов и контактов на катушке

Электроды мультиметра поочерёдно подключаются к контактам каждого высоковольтного провода. После чего оценивается сопротивление, которое показывает мультиметр.

Диагностика

Независимо, силиконовые оплетки ваших проводов или пластиковые, они, со временем придут в негодность. Силиконовые прослужат дольше.

Неполадки станут заметны, когда двигатель начнет троить, ухудшится приемистость, повысится расход топлива, а за превышение CO вас оштрафуют. И зачем вам это нужно?

Заезжайте в гараж, заводите двигатель, поднимайте крышку капота и выключайте свет. Проверка высоковольтных проводов зажигания авто много времени не займет.

• Легкий ореол вокруг проводов – нормальное явление.
• Северное сияние в радиусе 10 сантиметров говорит об износе изоляции.
• Искрение – критическое состояние, которое может привести к выходу из строя системы зажигания.

В двух последних случаях необходимо заменить комплект кабелей. Это несложный ремонт. Нет смысла экономить и менять один кабель, особенно на бывший в употреблении, их срок вышел. Зачем платить больше?

Как правило, провода, изготовленные одним и тем же производителем, выходят из строя практически одновременно. Через неделю придется менять следующий, и так далее. При покупке лучше старайтесь избегать китайской «шары».

Как показал тест китайской «шары», на которой был нарисован легко стирающийся пальцем логотип TESLA, Made in USA, а на упаковке ChehRepublic, один из наконечников невозможно было даже вставить в шахту, потому что прокладка была надета обратной стороной. Поэтому старайтесь воздержаться от покупки «шары» непонятного производителя. Это, как шары, прикрепленные к высоковольтным проводам линий передач, шары красиво смотрятся, но не эффективны.

Может так оказаться, что искрения нет, и ни один из проводов не пробивает на массу, но один из цилиндров не работает или работает с перебоями. Тогда необходимо прозвонить электрическую связь тестером.

Измерить сопротивление высоковольтных проводов зажигания возможно старым аналоговым тестером или современным цифровым

Обратите внимание на характеристики прибора, некоторые, дешевые модели из стиля «шары» от высокого напряжения, пробивает, так что дым идет. Тестер необходимо установить в режим измерения сопротивления на пределе 20 кОм. Щупами коснитесь наконечников

Если регистрируется сопротивление в пределах 2.5 – 12 кОм, то кабель годен

Щупами коснитесь наконечников. Если регистрируется сопротивление в пределах 2.5 – 12 кОм, то кабель годен.

Сопротивление выше этих пределов указывает на дефект токопроводящего элемента. При замере сопротивления обязательно сгибайте кабель в разных положениях. Сопротивление должно быть неизменным. Если показания тестера меняются, значит, провод некачественный. Не пользуйтесь способами определения наличия напряжения методами тактильных ощущений. Зачем вредить здоровью повышенным напряжением.

В медных проводах нарушения контакта случаются в местах соединения с наконечниками. В графитовых – в любом месте кабеля. Возрастающее сопротивление усиливает температурную нагрузку на токоведущий слой, и он разрушается. В результате искра образовывается и в камере сгорания и в кабеле. Соответственно падает мощность двигателя, поршень ходит в холостую, а в выхлопную трубу вылетает бензин, который приводит в негодность катализатор. И вы «на шару» кормите всю биологическую массу природы парами высокооктанового бензина.

Тип бронепроводов	Пробивное напряжение, кВ	Соопротивление провдов по цилиндрам, кОм
SLON		4.2-4.7-5.2-7.6
WEEN		6.2-6.6-7.5-9.9
CEZAR		3.1-3.5-4.2-5.3
TESLA		3.3-4.2-5.0-6.3
ХОРС		3.2-3.9-4.1-6.2
FINWHALE		2.0-2.2-2.6-3.4

Диагностика

Проверить качество электрокабелей можно самостоятельно. Для этого их снимают с автомобиля, очищают от грязи и масла. Демонтаж провода проводят только при выключенном двигателе

Если надо проверить силу напряжения на клеммах катушки, визуально проверить работу провода на возникновение «сверчков», осмотр проводят максимально осторожно. Далее – о способах диагностики и вариантах ремонта высоковольтного провода, если мотор работает рывками после запуска, есть нарушения в работе радио, зажигание срабатывает несвоевременно.

Визуальный осмотр

Срок эксплуатации штатных деталей – не менее 10 лет. На иномарках первая замена вв проводов проводится после 200 000 км пробега

При осмотре обращают внимание на микротрещины, потертости изоляции, целостность колпачка

Проверка сопротивления мультиметром

Диагностика мультиметром считается надежной. Перед проверкой тестер выставляется на режим Омметра, концы высоковольтного провода замыкаются на щупы прибора. Сопротивление каждого элемента не должно превышать 10 кОм.

Диагностируя мультиметром вв провода зажигания с многожильным сердечником, сопротивление редко доходит до отметки 2 кОм – этого недостаточно для полноценного образования искры в свече. Минимальное значение сопротивления не должно быть ниже 6-6,5 кОм.

Диагностика свечей зажигания

Двигатель начинает троить не только по причине пробоя электрокабеля, но и при проблемах со свечами. Диагностика свечей зажигания на СТО проводится с помощью стенда. Самостоятельно свечи проверяют визуально, определяя степень прогара центрального электрода и по цвету нагара.

Рабочая свеча, вывернутая из двигателя, должна иметь светло-коричневый цвет юбки центрального электрода, минимальный нагар, отсутствие масла и отложений.

Проверка проводов и изоляции на пробой

Это легкий способ проверить высоковольтный провод на пробой после визуального осмотра. Автомобиль необходимо загнать в темный гараж, включить двигатель, поднять капот. Пробой будет заметен искрением, характерными «сверчками» в местах трещин.

Второй способ того, как проверить высоковольтные провода на автомобиле – использовать обыкновенный электропровод, зачищенный с двух концов

Потребуется загнать машину в темный гараж, один конец кабеля замыкают на массу авто, включают двигатель, вторым концом кабеля осторожно проводят по высоковольтной проводке, не исключая места соединения и колпачки. Если деталь пропускает ток, на конце проверочного кабеля появится характерный сверчок

Требования к приборам технического контроля

При выборе необходимо учитывать фактор устаревания, предъявлять требования перспективности приборов в доступной и простой форме показать величину напряжения, сопротивления.

Приобретая аппарат необходимо учитывать защиту входов, простоту управления, комплект поставки

При выборе измерительных приборов важно принимать во внимание их классификацию по методу представления ими информации, когда устройством проводится только считывание измеряемой величины или показания представляются в цифровой форме. Немалое значение имеет и параметры механизмов, это:

• диапазон измерения (прибор рассчитан на заданную величину);
• порог чувствительности (измеряемая величина, которую устройство может различить);
• точность (предел допустимой погрешности, неопределенность измерения);
• стабильность (способность поддерживать заданную точность в течение определенного времени).

Модели измерительных механизмов обеспечивают тестирование не только электрического оборудования, проводов, кабелей, но и с помощью их выполняется измерение сопротивления контура заземления, чтобы снизить напряжение.

Диагностика высоковольтных проводов

Если вы обнаружили вышеуказанные неисправности в работе авто, то обратите внимание на высоковольтные провода зажигания. В современных машинах они работают достаточно долго, более 100 тыс. км

Но в машинах, которые прошли всего лишь тысячу километров, но простояли в гараже без движения больше пяти лет бывают такие же проблемы. В изоляции появляются микротрещины, и кабель пробивает высоким напряжением на корпус

км. Но в машинах, которые прошли всего лишь тысячу километров, но простояли в гараже без движения больше пяти лет бывают такие же проблемы. В изоляции появляются микротрещины, и кабель пробивает высоким напряжением на корпус.

Найдите темное место, лучше в гараже, очистите провода от гари и смазки. Заведите двигатель и посмотрите, что происходит под крышкой капота. Вы увидите легкое свечение вокруг бронепроводов. Если не увидите, а двигатель работает, то это совсем хорошо. Но если свечение выражено ярко или провода искрят, то это признаки нарушения диэлектрика.

Иногда в утечках виноваты смазка или масла, попавшие в наконечники. В этом случае напряжение становится крайне опасным источником возгорания авто.

Легко диагностировать систему зажигания по звуку аудио системы. Метод подходит только для владельцев автомобилей со старыми аналоговыми магнитолами. Как только начинаются проблемы с кабелями, магнитолы трещат по звуку и никакие фильтры питания не помогут.

Как проверить бронированные провода?  Определить, какой именно из них неисправен можно с помощью обычного аналогового или цифрового тестера. Проверка высоковольтных проводов не требует квалификации электрика, достаточно уметь пользоваться мультиметром и помнить, что независимо какую продукцию вы используете, смазка на изоляции должна быть тщательно очищена.

Типы проводящих жил высоковольтных кабелей:

• медь;
• медь со встроенным резистором;
• графит;
• витая стальная навивка на диэлектрик.

В первом случае сопротивление высоковольтных проводов будет приближаться к нулю, в трех последующих должно колебаться от 4 до 20 кОм в зависимости от марки. Если мультиметр отображает показания выше, то это признак непригодности шнура. Смазка, на неочищенном щупе и грязная поверхность изоляции исказят показания прибора. Смазка может быть токопроводящей и, замеряя сопротивление жилы, вы можете на самом деле видеть результат сопротивления смазки а не провода.

Проверка тестером не сможет выявить нарушения диэлектрика и проблемы с контактами в зажимах, если они покрыты смазкой.

Как проверить высоковольтные провода без мультиметра? Только поднеся их оголенным концом к корпусу авто. Наличие искры обозначает исправность цепи. Искра должна быть мощной и стабильной.

Во время измерений обязательно изгибайте оплетку и изоляцию, особенно в местах крепления коннекторов. Если показания прибора изменяются, то девайс ненадежен, и его лучше заменить.

Как проверить бронепровода на инжекторе и карбюраторе

Как проверяются бронепровода видео

У карбюраторных автомобилей, в силу их конструкции и отсутствия электронного контроля системы подачи топлива, доступны дополнительные методы.Самый распространенный — выкручиваем свечи, вставляем их в колпачки бронепроводов и кладем на крышку ГБЦ (для заземления на массу). Затем прокручиваем стартером коленвал, чтобы сымитировать запуск двигателя и проверяем образование искры. Если на каком-то проводе искра не возникает либо она очень слабая, то при условии использования заведомо исправных свечей, проблема скорее всего именно в проводе.

Также проверять бронепровода на авто с карбюратором можно на работающем двигателе поочередно отсоединяя их со свечей. Если во время отключения характер работы двигателя не изменился, этот провод неисправен

Опять же, важно понимать что и сама свеча на этом цилиндре исправна

После определения потенциально неисправного провода, его нужно проверять дополнительно: визуальным осмотром и с помощью мультиметра или осциллографа. Эти методы диагностики полностью идентичны для инжекторных и карбюраторных автомобилей и будут детально описаны ниже.

Есть еще несколько советов, которых стоит придерживаться при проверке бронепроводов на карбюраторных автомобилях. Во-первых, при проверке сопротивления мультиметром, их лучше отсоединить от крышки распределителя зажигания, чтобы получить максимально точные результаты проверки. Во-вторых, если вы решили проверить провода потому что появилась сильная потеря мощности двигателя или он вообще не заводится, то проверку стоит начинать сразу с центрального, который идет от катушки на распределитель зажигания (трамблер).

Отзывы про Автодор

Что учитывать при проверке

• Присоединенные высоковольтные провода от прибора при окончании манипуляций с проверкой необходимо поочередно отсоединять. Не нужно снимать их вместе, иначе вы запутаетесь в их последовательности.
• После того как вы сняли провода, следует протереть их от грязи и пыли с помощью сухой тряпки. Если грязь не оттирается, то можно использовать спиртовой раствор. Ни в коем случае не применять растворитель или бензин!

Ни в коем случае не применять растворитель или бензин чтобы оттереть грязь!

Большинство автолюбителей несерьезно относятся к высоковольтным проводам зажигания, даже многие продавцы автозапчастей не могут толком ничего о них сказать. А некоторые, вообще, неуверены в том, что они проводят ток. На самом деле это вовсе не второстепенная деталь автомобиля, так как от нее зависит работа всего транспортного средства.

Замена блока предохранителей на автомобиле Киа Спектра своими руками

Любое оборудование транспортного средства нуждается в защите. Именно с этой целью в Киа Спектра используются блоки предохранителей, которые защищают электрическое оборудование машины от перенапряжения и выхода из строя. Предлагаем вам узнать, где расположены предохранители Киа Спектра, за какое оборудование они отвечают и как осуществить их замену.

Большая часть предохранителей в автомобиле Киа Спекта находятся в блоке, который, в свою очередь, установлен в подкапотном пространстве машины. Открыв капот, вы сможете сразу его увидеть. Блок предохранителей находится напротив водительского сидения и он скрыт защитной накладкой.

Извините, в настоящее время нет доступных опросов.

Однако, в этом блоке предохранителей расположены далеко не все элементы, отвечающие за функциональность оборудования. Есть еще один дополнительный БП, который можно найти в салоне транспортного средства.

Заглянув под приборную панель, справа вы сможете увидеть этот БП. На обратных крышках блоков предохранителей нанесена схема назначения компонентов цепи.

Но если у вас возникли проблемы с расшифровкой назначений на схеме, то ниже приведены схемы для каждого отдельного БП Киа Спектра.

Запрос вернул пустой результат.

Что касается салонного БП:

Запрос вернул пустой результат.

Снятие БП в салоне

1. Отключите от питания аккумулятор, для этого снимите с него минусовую клемму.
2. Затем вам потребуется снять нижнюю облицовочную часть приборной панели. Для этого гаечным ключом открутите два болта, которые крепят облицовку с правой стороны. С левой стороны также нужно выкрутить один болт. После этого снимите облицовку.
3. Теперь следует снять нижнюю облицовку передней стойки. Таким образом вы получаете открытый доступ к БП.
4. Теперь выверните две гайки, которые крепят прибор Киа Спектра. Можно вытащить БП вместе с кронштейном. Теперь, используя отвертку, необходимо отжать фиксаторы и демонтировать салонный БП из места установки.
5. Расположение проводов следует запомнить, а лучше промаркировать, чтобы при дальнейшем монтаже их можно было подключить правильно. Отсоедините все провода от устройство и замените его на новое. Затем заново подключите все провода и установите блок предохранителей в порядке, обратном снятию. На этом процедура замены завершена.

Запрос вернул пустой результат.

Снятие БП под капотом

1. Как и в предыдущем случае, в первую очередь, следует отключить аккумулятор.
2. Откройте капот и найдите ваш БП. Отожмите фиксатор и демонтируйте крышку БП.
3. При помощи гаечного ключа открутите гаечку крепления и снимите проводок со шпильки, как показано на фотографии.
4. Теперь нажмите на нижний фиксатор непосредственно на самом БП и выведите его из места монтажа. Винт крепления БП к кронштейну необходимо открутить, после чего от БП можно отсоединить подключенные к нему провода.
5. Затем возьмите отвертку и отожмите ею фиксатор, который крепит остальные жгуты проводов.

   Отведите их в сторону, чтобы они не мешали.

6. Далее можно снять непосредственно сам БП. Как и в предыдущем случае, все колодки проводков следует промаркировать, чтобы при установке нового устройства они не перепутались.

   Завершив установку, произведя действия в обратной последовательности, не забудьте подключить аккумулятор.

Запрос вернул пустой результат.

Рекомендации по эксплуатации

Несколько рекомендация касательно эксплуатации прибора:

1. Всегда используйте элементы БП только того номинала, который нужен. Если на детали написано 10 Ампер, то ее необходимо заменить на идентичную с таким же номиналом. В противном случае она будет часто выходить из строя.
2. Не используйте самодельные предохранители, чтобы избежать коротких замыканий и даже пожара. Всегда под рукой необходимо иметь запас элементов БП, чтобы в случае необходимости сразу поменять их.
3. Не допускайте попадания влаги в БП, установленный под капотом. Вся система должна быть тщательно загерметизирована, а крышка БП должна плотной прилегать к самому блоку.

Соблюдение этих рекомендация поможет увеличить ресурс эксплуатации устройства.

Видео «Замена компонентов БП»

О том, как поменять предохранители блока на примере Рено, описано в видео — процедура будет аналогичной для Киа Спектра.

У Вас остались вопросы? Специалисты и читатели сайта labavto.com помогут вам, задать вопрос Поддержите проект — поделитесь ссылкой, спасибо!Оценить пользу статьи:Оцени автора (1

Конструкция и типы высоковольтных проводов

Высоковольтные провода независимо от типа имеют принципиально одинаковую конструкцию, они состоят из нескольких основных частей:

• Токопроводящая жила;
• Изоляция жилы;
• Контактные наконечники;
• Защитные колпачки на контактах.

По материалу токопроводящей жилы все высоковольтные провода делятся на две большие группы:

• С металлической жилой;
• С неметаллической жилой.

Провода с металлической жилой — это классический вариант, который сегодня используется все реже. В основе провода лежит многожильный сердечник из меди, имеющий большие сечение и малое удельное сопротивление.

Провода с неметаллической жилой — это современное решение, получившее распространение с конца 1980-х годов. Данные изделия делятся на две группы по типу сопротивления:

• Провода с активным сопротивлением (с резистивным сердечником);
• Провода с реактивным сопротивлением (с индуктивным сердечником).

Провода с активным сопротивлением названы так потому, что в их основе лежит резистивный сердечник с высоким удельным сопротивлением — по терминологии электротехники резистор является активной нагрузкой, соответственно и его сопротивление току называется активным.

Провода с реактивным сопротивлением названы так потому, что его сердечник дополнительно окружен однослойной обмоткой — катушкой индуктивности. По терминологии электротехники катушка является реактивной нагрузкой, соответственно и ее сопротивление току называется реактивным.

Наиболее просто устроены высоковольтные провода с активным сопротивлением. Их основу составляет токопроводящая жила, окруженная токопроводящей обмоткой с высоким сопротивлением и изоляцией. Жила может изготавливаться из хлопчатобумажной или льняной нити, углеволокна (кевлара), стекловолокна и пластиков. Токопроводящие свойства обеспечиваются их обсыпкой (пропиткой) графитом или сажей. Токопроводящая обмотка изготавливается из ферропластов — силикона или специальных пластмасс на основе акрила с включением металлической крошки.

Несколько сложнее устроены провода с реактивным сопротивлением. Их основу так же составляет токопроводящая жила, окруженная ферропластом, на котором располагается обмотка из нержавеющей проволоки. Вся эта конструкция заключена в изоляцию.

По конструкции изоляции провода делятся на два типа:

• Простая однослойная изоляция;
• Двухслойная изоляция;
• Многослойная изоляция.

Однослойная изоляция представляет собой простую оболочку, выполненную из полимерных диэлектрических материалов. Данный тип изоляции обладает невысокими качествами поэтому сегодня почти не применяется. Улучшенным вариантом является двухслойная изоляция, которая состоит из внутреннего слоя основной изоляции и верхнего слоя, защищающего от масел, топлива, технических жидкостей, механического контакта с деталями двигателя, перепадов температур и т.д.

Многослойная изоляция состоит из трех слоев:

• Внутренняя изоляция — непосредственно окружает жилу, является основной защитой от электрического пробоя;
• Оплетка — окружает внутреннюю изоляцию, изготавливается из синтетических волокон или стекловолокна, обеспечивает высокую прочность всего изделия на разрыв, защищает от деформаций и т.д.;
• Внешняя оболочка — окружает весь провод, защищает от агрессивной среды подкапотного пространства.

Наиболее часто изоляция выполняется из ПВХ, полиэтилена (наиболее дешевые варианты), различных каучуков и силикона (на современных проводах).

Высоковольтные провода имеют стандартизированные наконечники (чаще всего по стандарту SAE), со стороны свечей наконечники бывают двух типов:

• Прямые;
• Г-образные.

Наконечники закрыты защитными колпачками из резины, силикона и других диэлектриков.

Главный тормозной цилиндр Ваз 2107

Полностью исправная тормозная система автомобиля ВАЗ 2107 является ключевым элементом обеспечивающего безопасность передвижения на автомобиле, как пассажиров, так и водителя

По этому следует уделять ей повышенное внимание, и при появлении незначительных признаков неисправности — незамедлительно приступить к ремонту

Главный тормозной цилиндр это один из основных элементов тормозной системы автомобиля. В основном у него может быть две неисправности. Первая это появление течи жидкости из главного тормозного, вторая в снижении эффективности тормозов, которую можно определить по провалам педали или ее “мягкости”. Обе эти неисправности можно устранить путем не очень сложного ремонта главного тормозного, этот ремонт состоит в том, что заменяются уплотнительные кольца и пыльник, но в некоторых случаях проблему может решить только замена цилиндра.

Как проверить высоковольтные провода

Обнаружить под капотом высоковольтные провода не составляет труда, как и их диагностика не таит в себе никаких сложностей. Проверить высоковольтные провода можно тремя способами, каждый из которых позволяет определить, наличие пробоя в них.

Визуальная диагностика

Самый простой способ проверки свечных проводов на наличие нарушения изоляции – это их визуальный осмотр. Необходимо внимательно посмотреть, чтобы по площади изоляции не было трещин, надрезов и сильных потертостей.

Еще один способ визуальной проверки свечных проводов – это наблюдение за их работой в темное время суток. Необходимо ночью открыть капот машины, завести двигатель, выключить фары и понаблюдать за высоковольтными проводами. Если в них имеются сильные пробои изоляции, в темноте «сверчки» будут видны невооруженным взглядом.

Это интересно: Причины почему нет искры на скутере 4Т

Проверка проводом

Для проверки свечных проводов может использоваться обыкновенный провод с зачищенными концами с двух сторон. Необходимо в темное время суток при включенном двигателе одну часть провода замкнуть «на массу» (корпус автомобиля), а второй водить по высоковольтным проводам в поисках места, где зачищенный наконечник начнет выдавать искру

Важно проверить не только изоляционный материал вокруг токопроводящей жилы, но и пластмассовые колпачки

Диагностика мультиметром

Мультиметр в автомобильной диагностике чаще всего используется в качестве вольтметра, но имеется у него и еще одна полезная функция – возможность измерения сопротивления. Чтобы произвести замер необходимо полностью снять высоковольтные провода (или отключить один провод с двух сторон). Далее щупами выставленного в режим омметра прибора следует прикоснуться к двум сторонам провода, в результате чего мультиметр покажет информацию о сопротивлении.

Рекомендуем: Масло ZIC: описание и отзывы

Сопротивление исправных высоковольтных проводов находится на уровне до 10 кОм. При этом варьироваться оно может практически от нуля. Это зависит от типа самих проводов, используемой в них изоляции, длины, наличия микроповреждений и так далее.

Что делать при обнаружении пробитого провода или проводов?

Заменить конечно! Но если вы находитесь в дороге или, как я говорил выше, «в полевых условиях», решить проблему можно при помощи изоленты, пакета, скотча и т. д. Подсушите пробитый высоковольтный провод, затем обмотайте чем-то из перечисленного выше и попробуйте продолжить движение. Когда доберетесь домой — замените высоковольтные провода, причем все, а не один. Менять нужно именно все провода, поскольку вы не знаете какое сопротивление будет у того одного провода, который вы купите и как он будет «уживаться» с другими, в итоге ничего не изменится и работа двигателя будет нестабильной. Меняйте провода комплектно!
