Диагностика амортизаторов и пружин задней подвески

Способы диагностики

Проверка стоек амортизаторов на работоспособность может осуществляться различными способами.

На ходу

Проанализировать, как движется автомобиль, – самый простой вариант

Потребуется дальнейшее тестирование, чтобы определить, в чем конкретно проблема, однако важно, что так можно выявить само ее наличие

Так, при неисправном демпфирующем устройстве будут раздаваться стуки, движение станет неровным, особенно сильно автомобиль будет раскачиваться на высокой скорости. Для достоверности можно устроить небольшой тест вождения в экстремальных условиях: прямолинейная езда окажется проблематичной, машина будет слабо держать поворот, а во время остановки может «клюнуть носом» и пройти значительный тормозной путь.

Визуальный осмотр

Амортизаторы расположены возле пружин – либо с ними в сборе – за колесом. Осмотр эффективен в случае с масляным устройством, поскольку если оно пробито, будут заметны потеки и следы смазки. При их наличии следует проверить штоки. Для этого машину устанавливают на подъемник, а если его нет, поднимают нужную сторону с помощью домкрата. Полностью исправный шток чист до блеска, если есть ржавчина, коррозия или погнутости, он вышел из строя.

Также надо осмотреть протектор. Неравномерный износ будет свидетельствовать о неполадках в работе демпфирующего устройства.

Визуальная проверка позволяет выявить не все неисправности, ведь многие из них заключаются в износе внутренних элементов механизма и не всегда проявляют себя протеканием масла. Стоит дополнительно прибегнуть и к другим методам.

Механическое воздействие

Еще один вариант того, как проверить амортизаторы на машине, ничего не демонтируя, предполагает раскачку руками. Легковую машину располагают на ровной площадке и, упершись руками, поочередно раскачивают крылья сильными резкими движениями, а затем контролируют количество инерционных скачков. Один-два являются нормой, большее число говорит о том, что механизм вышел из строя.

Можно действовать несколько иначе: надавить на крыло медленно, задействуя массу всего тела, а затем, когда подвеска сожмется, резким движением убрать усилие. Если все в порядке,кузов вернется в изначальное положение плавно, даже с легкой задержкой в доли секунды.

Следует учитывать, что таким образом можно выявить только полную неисправность, но не мелкие неполадки. Также случаются ситуации, когда заклинивает шток и авто не раскачивается.

Диагностика с разборкой

Демонтаж является более надежным методом и позволяет точнее установить, какой конкретно элемент поврежден.

После извлечения устройство устанавливается на земле под прямым углом. Чтобы проверить задние амортизаторы, нижний кронштейн удерживают ногами, а руками сначала тянут верхний шток, потом надавливают вниз. При исправном механизме будет значительное сопротивление, если же шток «ходит» свободно и все действия можно выполнить одной рукой без особого труда, необходим ремонт или замена. Проверить передние амортизаторы следует по тому же принципу.

Проверка с использованием вибростенда

Стенд позволяет проверить стойки амортизатора полностью и одновременно с этим продиагностировать систему торможения. Могут проводиться следующие тесты:

1. Шок-тест заключается в том, что диагностируемую ось приподнимают, после чего резко опускают, а приборы при этом фиксируют показатели и сравнивают их с заводскими.
2. Часть приборов крепится к крылу, а часть размещается на полу радом с автомобилем, кузов раскачивают, и в это время происходят замеры амплитуды. Результаты сверяются с рекомендованными показателями.
3. С помощью платформы для стремительного торможения проверяется нагрузка на прибор.

Нужно отметить, что первые два метода эффективнее последнего.

Проверка при покупке

Желательно проверять еще в магазине, отвечает ли новый механизм простейшим нормам. Снаружи он должен быть чистым, без следов масла, на корпусе и штоке недопустимы неровности и механические повреждения

Следует обратить внимание на качество резьбы и удостовериться, что маркировка соответствует параметрам, указанным в каталоге. Также рекомендуется сверить размеры нового устройства с тем, что уже используется на машине – разница не должна превышать 5 мм. Измерить элементы можно штангенциркулем с рулеткой

Измерить элементы можно штангенциркулем с рулеткой.

Испытать работоспособность можно несколько раз сжав и разжав механизм. Требуемое для этого усилия должно быть одинаковым каждый раз, при этом толчки и заедания не допускаются.

Объём топливного бака на Хёндай Солярис: сколько литров бензобак

Казалось бы, производитель должен чётко пояснить, сколько литров в баке у Хёндай Солярис, сколько можно заправить и сколько можно проехать на горящей лампочке. Все просто — и маршрутный компьютер должен дать точный ответ по поводу оставшегося километража, да и руководство по эксплуатации тоже не зря написано.

Сколько литров бензина можно залить в бак Соляриса?

В технических характеристиках Хёндай Солярис прописано, что топливный бак вмещает ровно 43 литра бензина, независимо от типа двигателя и года выпуска автомобиля.

Топливный бак Хёндай Солярис вмещает ровно 43 литра бензина.

Вместе с тем, руководство не указывает количество топлива, которое остаётся в баке после того, как

загорится контрольная лампа минимального уровня топлива, также в характеристиках не учтён объём бензина, который можно поместить в горловину.

Исходя из опыта эксплуатации, очень важно знать и то, и другое, поскольку руководство пользователя наводит панику на публику, говоря, что лампа загорается, когда бак почти пуст

По ком горит лампа?

Бензина ещё много, если верить указателю. Лампочка загорится позже, когда в баке останется менее 7 литров бензина.

Несмотря на то что на семилитровом резерве можно протянуть ещё сотню километров, лучше и спокойнее будет, если в баке залито больше топлива, чем семь литров. На это есть несколько причин:

1. Есть вероятность вывести из строя бензонасос, который использует бензин и как смазку, и как охлаждающую жидкость. При малом количестве топлива есть шансы сжечь электродвигатель насоса.
2. Со дна бака будет поступать топливо с примесями грязи, которая всегда есть у автомобилей с пробегом.

Смесь, которая будет готовиться для подачи в камеру сгорания, будет обеднённой и даже за короткое время есть вероятность вывести из строя катализатор.
Когда мотор работает на оборотах выше средних, при внезапном прекращении подачи топлива может возникнуть детонация.
При преодолении подъёмов бензонасос может просто не достать остатки бензина со всеми вытекающими последствиями.
Любая вынужденная остановка, особенно зимой, небезопасна сама по себе, тем более в безлюдных местах далеко от населённых пунктов.

Стоянка в безлюдных местах небезопасна.

Итоги

Сигнализатор низкого остатка топлива в баке загорается при объёме менее 7 литров.

Следовательно, в баке Соляриса находится 43 литра, плюс 2—3 литра можно аккуратно залить в горловину, а резерв топлива составляет 7 литров.

Учитывая эти цифры, нужно стараться не допускать падения уровня бензина ниже резервного. Полного всем бака, качественного бензина и ровных всем дорог!

Назначение и принцип работы амортизаторов

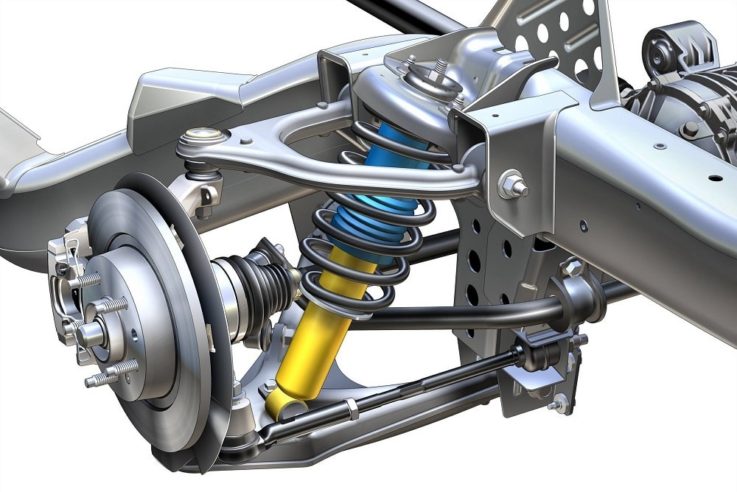

Амортизационная стойка — это деталь подвески автомобиля, которая предназначена для гашения возвратно-поступательных движений колеса. Всегда работает в паре с пружиной или рессорой. Чтобы понять назначение амортизатора, представим на минутку, что будет, если полностью его убрать. Останется колесо, способное двигаться вверх и вниз, и пружина (рессора).

Последняя нужна для гашения ударов и поддержки веса автомобиля. Если убрать амортизатор, то при наезде на малейшую ямку колесо резко уйдёт вниз, затем вверх, и за счёт пружины будет продолжать раскачиваться туда-сюда очень долго. В итоге надёжного контакта шины с дорогой не дождёшься. С наездом на бугры и лежачих полицейских картина ещё хуже — последует удар, машина подпрыгнет, и далее будет продолжать раскачиваться, оставаясь неуправляемой.

Не менее печальная ситуация возникала бы при смещении веса автомобиля, что происходит при разгоне, торможении и маневрировании. В таких ситуациях кузов кренится в ту сторону, куда смещается масса. Во-первых, это сильно снижает прижимную силу с противоположной стороны ходовой части. А значит, управляемость и тормозной путь — ухудшаются. Во-вторых, опять же, за счёт действия пружины и её инерционности автомобиль будет продолжать раскачиваться долго и нудно.

Теперь вернём амортизаторы на место и прорисуем описанные выше ситуации ещё раз. Но сначала в общих чертах рассмотрим, как работает стойка. В первую очередь надо сказать, что ею колесо, грубо говоря, соединяется с кузовом автомобиля. Устроен амортизатор таким образом, чтобы возвратно-поступательные движения подвески намеренно гасились. То есть, яма, бугор, смещение массы или инерционность пружины пытаются резко изменить положение колеса, а стойка в буквальном смысле этого слова придерживает его.

Оно, всё равно, смещается вверх или вниз. Но. Во-первых, делает это не так резко, как если бы не было амортизаторов. Во-вторых, после этого кузов не продолжает раскачиваться вверх-вниз, так как стойка гасит инерционную силу пружины или рессоры. В некоторых случаях колесо может даже не успеть сместиться. Например, на небольшой ямке и при достаточной скорости автомобиля. Если амортизатор хорошо держит подвеску, колесо просто-напросто перелетит яму, не достав до её дна, и не ударившись затем во время выезда из неё.

Подытожим. Задача амортизаторов — не давать колёсам смещаться вверх или вниз слишком резко, а также гасить инерционное раскачивание пружин.

Регулируем шкворни на УАЗ Патриот своими руками

Shockabsorber-replacement-14_

Известны случаи, когда при диагностике автомобиля на «трясучке» с исправной подвеской и недавно замененными амортизаторами, полученные данные говорили о низкой остаточной эффективности подвески. А вот при «тест-драйве» автомобиль вёл себя идеально. Причина – стенд не был рассчитан на более «жесткие» настройки амортизаторов тюнинговой серии по сравнению с характеристиками оригинальных изделий, в результате – неверный приговор. Что ж, бывает и такое.

Очень важный момент! На итоговые показатели могут оказывать влияние такие параметры, как давление в шинах, загрузка автомобиля при диагностике, небольшие отклонения от прямой линии при заезде на стенд (появление угла отклонения от продольной оси), случайная установка автомобиля на ручник, неравномерная загрузка автомобиля при диагностике и т.д. Нерадивому мастеру доставит истинное удовольствие «развести» клиента на стоимость новых амортизаторов, чтобы между делом как бы случайно подкачать ему спустившее колесо…

Зачем проверять амортизаторы в авто

Демпферы либо рессоры – это составляющие авто подвески, задачка которых состоит в том, чтоб гасить колебания, возникающие во время движения транспортного средства. Эти устройства превращают энергию механического типа в тепловую. Автомобильные амортизаторы используются одновременно с иными составляющими подвески, среди которых: пружины, подушки, рессоры и др.

Каждый автовладелец должен регулярно выполнять диагностику амортизаторов. Хотя технический осмотр и включает проведение данной процедуры, не стоит забывать, что амортизаторы подвержены износу. Поэтому своевременное обнаружение неисправности этих деталей поможет вам сэкономить на ремонте амортизаторов.

Нередко автомобилисты сталкиваются с проблемой выбора амортизаторов. Подробнее о газовых и масляных амортизаторах написано в нашей статье — https://avtopub.com/kakie-amortizatoryi-luchshe-gazovyie-ili-maslyanyie/

Читайте

Нужно понимать, что самостоятельная проверка амортизаторов длится всего несколько минут, однако зачастую помогает избежать неприятных последствий.

К каким последствиям приводит неисправный амортизатор?

Амортизаторы (демпферы) – это устройства, которые служат для гашения колебаний во время движения авто (демпфирования) методом превращения механической энергии в тепловую. Амортизаторы действуют в комплексе с такими элементами подвески автомобиля, как: рессоры, пружины, торсионные валы, подушки и т.д.

Диагностика амортизаторов должна проводиться водителем систематически. Для чего, — спросите вы, ведь ТО пройдено, и все было нормально. К сожалению, как и всё в этом мире, амортизаторы имеют свойство выходить из строя. И чем быстрее водитель заметит неисправность амортизатора, тем меньше затем денег уйдет на восстановление последствий.

Самое главное, чтобы вы помнили, что систематическая проверка амортизаторов самостоятельно занимает пару минут, и может избавить вас от неприятностей с другими системами авто.

• Неисправный амортизатор в комплексе с дисбалансом колеса (вы ведь понимаете, что идеального баланса просто не может быть) приводит к интенсивному и быстрому износу шины. Прибавьте сюда разбитые ступичные подшипники, уточните стоимость шины и подшипников – цифра вашему бюджету не понравится.
• Неисправный амортизатор приводит к тому, что остальные детали подвески выходят из строя. Ведь подвеска рассчитана на работу всех элементов в комплексе. Например, через несколько тысяч км. из строя может выйти опорный подшипник стойки.
• Исправность амортизатора напрямую действует на ресурс работы тормозной системы, в частности тормозных дисков и колодок. Если вы не заинтересованы в проведении ремонта тормозных дисков, то своевременная диагностика амортизаторов поможет отодвинуть эту процедуру.
• Неисправный амортизатор – это увеличение тормозного пути, а значит, несколько лишних метров могут привести к аварии. И здесь считать, не пересчитать – свой ремонт кузова и … даже думать об этом не надо. А надо всего лишь вовремя проводить проверку амортизаторов.

Свежие амортизаторы

Если амортизаторы только что куплены, то они требуют непосредственной проверки. Дело в том, что недобросовестные изготовители могут подсунуть вам некачественный товар с заводским браком.

• Опорный подшипник стойки — признаки неисправности, проверка подшипника стойки и его замена (110 фото)

• Сайлентблоки задней подвески: признаки износа и замена своими руками. 110 фото и видео мастер-класс

• Замена заднего ступичного подшипника — пошаговое описание как своими руками снять, отремонтировать и установить ступичный подшипник (130 фото и видео)

Вот что нужно, чтобы понять, как проверить новую стойку амортизатора:

Для начала ознакомьтесь с коробкой и маркировками на самом амортизаторе. Все должно в точности соответствовать изготовителю

Кроме того, сразу же обратите внимание на наличие или отсутствие повреждений на корпусе

Далее необходимо зажать в ладони шток амортизатора. Если никакие посторонние звуки при этом не издаются, то он исправен.

Таким образом визуальная проверка будет завершена и далее вы можете уже при помощи прибора проверять установленные на авто стойки. Благодаря этим советам вы можете понять как проверить снятую стойку амортизатора.

• Замена наконечников рулевых тяг — самостоятельная диагностика и рекомендации как починить своими руками рулевую тягу (95 фото + видео)

• Сайлентблок подвески — советы по выбору, назначение и виды. Как выбрать и заменить своими урками (110 фото)

• Проверка шаровой опоры — советы экспертов как определить состояние опоры и заменить деталь своими руками (135 фото + видео)

Когда менять амортизатор

Необходимо понимать, что вне зависимости от качества амортизатора, а также условий эксплуатации машины, износ этого узла происходит постоянно. С большей или меньшей скоростью, но постоянно! Соответственно, и проверять их состояние также нужно постоянно. Большинство производителей амортизаторов из средней ценовой категории рекомендуют выполнять проверку через каждые 20…30 тысяч километров пробега.

А чтобы амортизаторы служили максимально долго ориентируйтесь на такие рекомендации:

• Не перегружайте машину. В мануале к любому автомобилю прямо указывается его предельная грузоподъемность. Не стоит перегружать автомобиль, потому что это вредно для его различных компонентов — в том числе двигателя и элементов подвески, в частности, амортизаторов.
• Дайте прийти в рабочий режим. При езде на машине в холодное время года (тем более при значительных морозах) старайтесь ехать первые 500…1000 метров на небольшой скорости и избегая неровностей. Это даст разогреться и растечься маслу.

Таким образом, при появлении проблем с амортизаторами лучше не затягивать, и заменить проблемные узлы на новые. Что касается покупки, то лучше покупать лицензированные амортизаторы у «официалов». Или выбирать товары в проверенных магазинах, основываясь на отзывах автолюбителей.

Самостоятельный ремонт

Давайте выясним, как можно добраться до демпфера. Поступите следующим образом:

• Предположим, верхнюю крышку вы уже сняли.
• Перекройте подачу воды и отсоедините входной шланг от корпуса. В нем может быть вода, поэтому заранее подготовьте емкость, чтобы слить ее.
• Теперь понадобится снять переднюю панель. Для этого вытащите лоток-дозатор: нажмите на защелку в центре и потяните лоток на себя.
• Выкрутите саморезы, которые фиксируют панель управления. Два-три болта находятся за лотком и с противоположной стороны.
• Разожмите пластиковые защелки.

• Сфотографируйте расположение проводов на панели и отсоедините их либо положите панель наверх корпуса СМА.

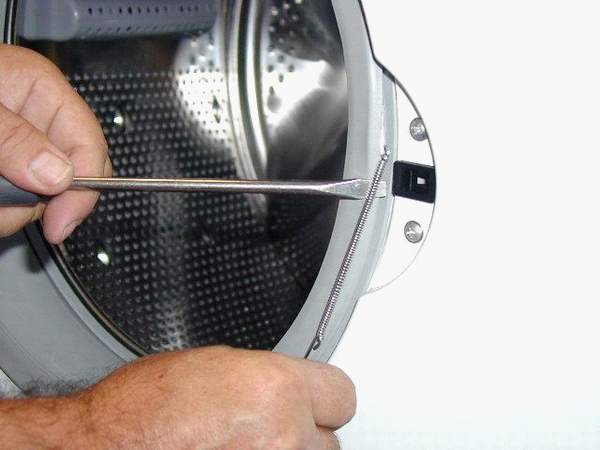

• Откройте дверцу люка. Отогнув уплотнительную резину, подденьте отверткой металлический хомут, снимите его.

• Заправьте манжету внутрь барабана.
• Выкрутите болты замка люка (УБЛ).
• Отсоедините проводку от устройства блокировки, вытащите его.
• Разожмите защелки панели внизу, где находится сливной фильтр, и отставьте в сторону.
• Выкрутите саморезы, крепящие переднюю панель, и снимите ее.

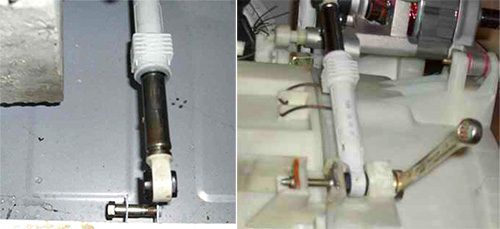

• На обратную сторону крепления штока наденьте гайку, чтобы обезвредить защелку.
• Ухватив шток плоскогубцами, потяните его на себя.
• Теперь открутите болт внизу.

Некоторые пользователи задаются вопросом: как проверить амортизаторы при покупке? Так же, как и при замене. Сожмите и разожмите деталь в руке: если сделать это тяжело, то изделие исправно. Если вы легко сжимаете амортизатор – ему требуется замена.

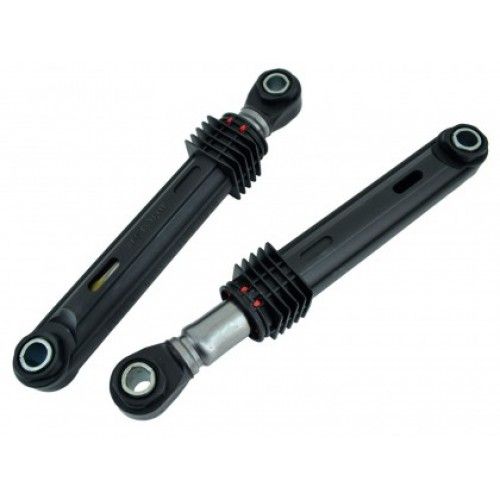

Как можно своими руками отремонтировать амортизатор в стиральной машине? Для начала вытащите вставку, которая тормозит движения штока. Если шток двигается легко и быстро, скорее всего, вставка (прокладка) износилась. Чтобы ее заменить:

• Возьмите ремень толщиной 3 мм.
• Примерьте длину по диаметру отверстия.

• Вставьте отрезанный кусок ремня на место уплотнителя, чтобы края плотно сошлись друг с другом.
• Перед тем, как установить шток, нужно смазать деталь, чтобы уменьшить трение. Если вы не знаете, чем смазать амортизаторы стиральной машины, используйте обычное масло-смазку.
• Установите шток. Теперь вы знаете, как починить амортизатор стиральной машины.

Подробнее о ремонте смотрите на видео:

Watch this video on YouTube

В разных моделей СМ детали могут отличаться, поэтому не стоит покупать наугад. В магазине назовите марку и модель стиралки продавцу, и он предложит вам подходящие элементы. Или отправляйтесь за покупкой со старым демпфером. Обязательно перед тем, как заменить амортизаторы на стиральной машине, подберите подходящую запчасть.

Чтобы выполнить установку, сначала вставьте штоки, закрепляя верхнюю часть. Затем закрутите болт в нижней части, соберите машину. Ремонт окончен. Выяснив, как поменять и проверить амортизатор на стиральной машине, вы можете приступать к самостоятельной работе. Покупать новые детали или чинить старые – выбор за вами. Видео вам поможет:

Watch this video on YouTube

Регулировка шкворней УАЗа

Признаки износа стойки амортизатора

О необходимости проверить исправность стоек амортизатора говорят нижеперечисленные симптомы:

• движение на автомобиле сопровождается посторонними звуками;
• раскачивание кузова при преодолении препятствий на дороге стало более заметным;
• ухудшилась управляемость машины;
• вхождение в поворот сопровождается заносами;
• при разгоне и торможении авто «проседает»;
• во время вхождения в поворот проявляется низкая устойчивость машины, существует риск врезаться в отбойник или слететь в кювет;
• увеличение тормозного пути;
• на кузов передаются чувствительные удары при проезде ям и выбоин;
• автомобиль плохо цепляется за дорожное покрытие;
• в салоне присутствует несвойственная вибрация и тряска;
• резина неравномерно изнашивается при этом ускоренными темпами;
• присутствуют потеки масла с амортизатора;
• имеется существенная коррозия со сквозными повреждениями;
• присутствуют деформации любого из элементов стойки;
• кузов автомобиля имеет перекошенное состояние при остановке машины на ровной дороге.

Автовладельцы отмечают, что характерными признаками того, что задние стойки вышли из строя, являются:

• машина раскачивается как лодка на волнах;
• задняя часть транспортного средства после преодоления ям длительное время не успокаивается;
• задних пассажиров начинает укачивать и тошнить.

Согласно отзывам водителей передние неисправные стойки раскачивают автомобиль гораздо меньше, но сильнее влияют на управляемость. Независимо от того на какой оси закончился срок службы стоек, их следует менять безотлагательно, чтобы не попасть в аварийную ситуацию.

Признаки неисправности амортизаторов

Существует два типа признаков того, что амортизатор полностью или частично вышел из строя. Первый тип — визуальные. В частности, их можно выявить при визуальном осмотре амортизатора. Ко второму типу признаков стоит отнести изменения в поведении машины в движении

Перечислим в сначала признаки, относящиеся ко второму типу, поскольку в первую очередь необходимо обратить внимание на то, как изменилось поведение машины, в частности:

• Раскачивание при торможении и разгоне. Если амортизаторы исправны, то даже при резком торможении машина должна качнуться назад не более одного раза, после чего амортизатор должен погасить колебательные движения. Если же раскачиваний два и более — симптом частичного или полного выхода из строя.
• Крен при маневрировании. Тут ситуация аналогичная, после выхода из резкого крена при вхождении в поворот корпус не должен раскачиваться в поперечной плоскости. Если это так — аналогично амортизатор вышел из строя.
• Увеличение тормозного пути. Этот фактор обусловлен той же раскачкой при торможении. То есть, в процессе длительного торможения амортизатор не гасит вибрацию, и машина периодически опускает и поднимает переднюю часть кузова. Из-за этого нагрузка на передние колеса уменьшается, что снижает эффективность торможения. Особенно тормозной путь увеличивается у автомобилей, оснащенных антиблокировочной системой тормозов. Это обусловлено тем, что задняя часть приподнимается, и АБС снижает давление в магистрали тормозной системы. Также тормозной путь увеличивается при торможении по неровной дороге.
• Машина «не держит» дорогу. В частности, при установке руля в положении прямо, автомобиль постоянно уводит в сторону. Соответственно, водитель должен постоянно подруливать с тем, чтобы выровнять траекторию движения.
• Дискомфорт при езде. Он может проявляться по-разному. В частности, от раскачивания автомобиля некоторые водители и/или пассажиры при езде на долгой дистанции чувствуют дискомфорт, страдающих «морской болезнью» (официальное название кинетоз или болезнь движения) людей может укачивать. Такой эффект является типичным симптомом неисправности задних амортизаторов.

Обратите внимание, что такие признаки как увеличение тормозного пути, неравномерный износ покрышек и постоянная необходимость подруливать могут указывать на другие проблемы в автомобиле, например, на износ тормозных колодок, низкий уровень тормозной жидкости, неравномерное давление в шинах, проблемы с шаровой опорой или другими элементами подвески. Поэтому желательно выполнить комплексную диагностику

К визуальным симптомам износа амортизаторов относится:

• Появление потеков по корпусу и штоку. В частности, это происходит из-за износа сальника (уплотнения) и/или штока амортизатора. Снижение уровня масла приводит к уменьшению рабочей амплитуды устройства, а также к увеличению износа частей, входящих в его конструкцию.
• Износ сайлентблоков. Как известно, в этом резинометаллическом шарнире подвижность обеспечивается за счет эластичности резины (или полиуретана в зависимости от конструкции). Естественно, что если амортизатор будет отрабатывать жестко, то на сайлентблок будет передаваться повышенные усилия, что приведет к его значительному износу и выходу из строя. Поэтому при диагностике амортизаторов всегда имеет смысл проверить и состояние сайлентблоков.
• Повреждение корпуса амортизатора и/или его крепежных элементов. Это может выражаться по-разному. Например, появление ржавчины на штоке (стойке, опоре), искривление корпуса, повреждение крепежных болтов и так далее. В любом случае амортизатор нужно внимательно осмотреть.
• Неравномерный износ покрышек. Обычно они больше изнашиваются с внутренней стороны и меньше с наружной.

То есть если возникла неисправность амортизаторов то ждите выхода из строя и других элементов подвески, ведь они все взаимосвязаны и поддаются влиянию друг на друга.
