Как заменить ремень генератора своими руками

Замена цепи ГРМ

Остается отметить такой момент, как замена цепи ГРМ. Можно сказать сразу: он ровным счетом ничем не отличается от алгоритма замены ремня. Основной сложностью являются подготовительные операции, с помощью которых можно добраться до нужной детали. В среднем это занимает несколько часов, в то время как непосредственная замена – несколько минут.

Итак, самостоятельно справиться с заменой ремня ГРМ вполне возможно. Конечно, процедура эта не быстрая, но вполне доступна даже новичкам.

Главное – запастись соответствующим инструментом, а также руководством пользователя по автомобилю. Некоторые вещи являются уникальными для той или иной модели.

Например, как правильно натянуть ремень ГРМ написано именно там. Помните, что стоит сделать что-то один раз, и на следующий все окажется намного проще.

Как самому поменять ремень ГРМ на ВАЗ 2105: подробная инструкция

Особенности ременной передачи ГРМ и сроки замены

На газораспределительных механизмах автомобилей устанавливают либо цепь, либо ремень. На ВАЗ 2105 осуществляется ременная передача. Она имеет следующие преимущества перед цепью:

• проще менять;
• не производит много шума по сравнению с цепью;
• медленнее растягивается;
• дешевле стоит.

Ремень ГРМ представляет собой резиновое изделие, с внутренней стороны которого расположены зубья, обеспечивающие хорошее зацепление с шестернями валов. Его задача – обеспечивать синхронную работу двух валов: распределительного и коленчатого. Первый должен поворачиваться со скоростью в два раза меньшей скорости оборота второго.

Главный недостаток резинового ремня – небольшой срок службы. Поэтому нужно регулярно проверять его состояние.

По регламенту ремень ГРМ на ВАЗ 2105 должен меняться через 55-60 тысяч километров пробега. Это не основной показатель замены. Необходимо регулярно проверять техническое состояние ремешка. Изделие подлежит замене, если при визуальном осмотре выявлены следующие дефекты:

• обтрепанные края;
• трещины, бугорки на поверхности;
• повреждение корта;
• недостаточное натяжение;
• следы масла на обеих поверхностях;
• отсутствие или износ зубьев.

Признаки износа ремня ГРМ.

Если ремень сильно износился или плохо натянут, он может перескочить через зубья. Это приводит к нарушению работы газораспределительного механизма. Топливовоздушная смесь воспламеняется либо слишком рано, либо с запозданием, что приводит к нестабильной работе двигателя, неуверенному запуску, сильной вибрации, потере мощности.

При нарушениях подачи ТВС, смесь не полностью сгорает в цилиндрах мотора и остатки попадают в выпускную систему. Определить неисправность можно по черному дыму, идущему из выхлопной трубы. Если на ремне следы рабочих жидкостей, это может протекать антифриз в местах соединений или масло из-под испорченного сальника коленвала.

Разлохмачивание материала и трещины на поверхности ремня проявляются щелкающими или тикающими звуками, которые издаются из-под защитного кожуха. Частота появления звуков зависит от количества оборотов двигателя, чем они выше, тем чаще звуки. Причина может быть в износе подшипника натяжителя или помпы. Необходимо найти причину и устранить ее. Если на ремне следы рабочих жидкостей, это может протекать антифриз в местах соединений или масло из-под испорченного сальника коленвала.

Дополнения

Типичные неисправности

Механики выделяют несколько основных причин неисправности ремня генератора. К ним относятся обрыв, износ и расслоение элемента. Также ремень со временем может проседать, из-за чего также требуется замена.

Причины неисправности ремня генератора

Обрыв

Для разрыва РГ требуется очень большое усилие, ведь внутри ремня есть прочные нити. Поэтому обрыв случается крайне редко. Как правило, к обрыву приводит заклинивание подшипника или других компонентов, связанных с ремнем.

Обрыв ремня генератора

Износ

Независимо от манеры вождения и качества ремня генератора, со временем он будет изнашиваться. Из-за трения его профиль постепенно уменьшается, что приводит к проскальзыванию. При езде с изношенным ремнем генератор не сможет вырабатывать достаточное количество энергии.

Так выглядит изношенный ремень генератора

Расслоение

Происходит расслоение РГ на фоне нарушения геометрии валов, что часто бывает при их повреждении. При нарушенной геометрии ремень сильно изнашивается с одной стороны. При сильном износе из ремешка выходит прочная армированная нить.

Расслоение ремня генератора

Проседание

Еще одна причина внеплановой замены ремня – это проседание. Обуславливается проседание элемента его износом. Диаметр ремешка увеличивается при сильном износе и ослабляется, что в свою очередь приводит к проскальзыванию. Также функции РГ могут нарушиться при попадании на него даже небольшого количества смазки.

Проседание ремня привода генератора

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.

Аналогично для распредвала выпускных клапанов.

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Снимаем крышку и сам гидронатяжитель.

Аналогично и нижнем.

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

Вот такая страшная картина предстает перед нашим взором.

Теперь снимаем нижнею крышку ГРМ.

Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Аналогично со вторым. Снимется он вместе с цепью.

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

Снимаем звездочки распределительных валов и цепь с успокоителем.

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.

Для этого лучше всего подойдет двулапый съемник.

А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.

Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.

Необходимость замены

Но как понять, что следует менять эту деталь привода? Согласно регламенту, процедура проводится каждые 50-60 тысяч км пробега. При малом пробеге замена делается раз в 5-6 лет.

Но при определенных признаках замену проводят незамедлительно:

• Свист под капотом. В начале езды — слабый, еле слышный звук. При увеличении нагрузки на двигатель громкость усиливается. В случае ремня генератора громкость повышается и при включении дополнительных электроприборов. Если изнашивается привод помпы системы охлаждения, то свист появляется при перегреве. А в случае гидроусилителя свист появляется при резких поворотах.
• Ослаблено натяжение привода. Проверить просто — надо потянуть за середину ленты в сторону. Он должен отойти от прежнего положения не более, чем на 10-13 мм. Точный допуск указан в сервисной книжке. Если расстояние больше — натяжение ослаблено. Деталь надо либо перетягивать, либо менять.
• Ремень поврежден. Здесь достаточно беглого осмотра детали. О скорой замене говорят трещины, разрывы, волокна ткани и дыры на детали. В описанном случае замена обязательна.

Еще об обязательности замены говорят сбои в работе соответствующих узлов:

• В случае неисправности ремня помпы системы охлаждения постоянно перегревается мотор.
• При проблемах с ремнем гидроусилителя с трудом поворачивается руль.
• При ослабленном приводе кондиционера в салоне становится жарко, или холодно — если ремень вышел из строя зимой.
• В случае проблем с приводом генератора приборы горят тускло. Двигатель запускается с трудом.

Ремень или цепь ГРМ

Многие сомневаются, что же предпочесть: цепь или ремень ГРМ? У обоих вариантов есть свои достоинства и недостатки.

Рассмотрим для начала плюсы цепи:

• более высокий ресурс;
• высокая устойчивость к внешним повреждениям: цепь вращается в замкнутом пространстве, ей не страшны перепады температур, влага или пыль, в то время как иногда зимой случается, что порвался ремень ГРМ именно из-за быстрого нагрева-охлаждения;
• возможность более точной регулировки: на цепи метки ГРМ можно выставить более точно, таким образом вал станет вращаться с должным усилием, клапаны станут работать точнее, не станут прогорать;
• более качественная смазка: во время работы цепь ГРМ постоянно находится в масле, в то время как ремень работает в сухой атмосфере, что негативно сказывается на его ресурсе;
• повышенная устойчивость к нагрузкам: цепь лучше выдерживает высокие обороты, если натяжитель работает в штатном режиме, она не станет перескакивать вперед.

К сожалению, идеальным решением цепь не является, имеются и у нее свои недостатки:

• Растяжение. С течением времени цепь немного растягивается из-за чего метки на не перестают совпадать. Как показывает практика, за несколько лет эксплуатации ее длина вырастает на пару сантиметров. В результате начинаются проскакивания на несколько звеньев. Как следствие, под капотом начинается сильный рокот, «вылечить» который можно только заменой цепи.
• Большой вес. В сравнении с ремнем цепь намного тяжелее. Современные тенденции таковы, что производители стараются делать автомобили как можно более легкими и компактными, чтобы снизить потребление топлива. Речь идет даже и незначительных мелочах, так что от цепи решили отказаться в пользу ремня. Конечно, сегодня есть специальные облегченные варианты, но и в этом случае существенно страдает ресурс цепи.
• Объемность. С каждым годом и каждым новым поколением автомобилей пространство под капотом все уменьшается. Ременная передача занимает куда меньше места, чем цепная.

Итак, что лучше: цепь или ремень ГРМ? Какие бы аргументы ни приводились в пользу того или иного варианта, уже сейчас можно сказать точно: автопроизводители выбрали ремни и отказываться от них не планируют, цепи практически полностью вышли из употребления.

4Профилактика бесперебойной работы ГРМ

Чтобы не случилось неприятностей в дороге, водителю необходимо почаще заглядывать под капот и выявлять дефекты на запчастях. Ремень генератора доступен автолюбителю к визуальному осмотру, поэтому его неисправность выявить достаточно легко. Рекомендуем прислушаться к советам, чтобы машина прослужила вам долго:

не экономьте на покупке ремня (выбирайте проверенных производителей, не приобретайте ремень б.у., такой долго точно не прослужит);
следите за тем, не подтекает масло (если ремень будет в масле, то он в скором будущем придет в негодность);
обращайте внимание на состояние зубьев приводных шестеренок коленчатого и распределительного валов.
регулярно проверяйте натяжение ремня;
прислушивайтесь к посторонним шумам (свист свидетельствует о проблеме в системе ГРМ);
меняйте ремень чаще указанного срока.

Автолюбитель должен следить за состоянием личного транспорта. Если ремень снять все же не удалось, рекомендуем обратиться в автосервис за помощью. Регулярная профилактика и своевременный технический осмотр поможет прослужить автомобилю долго.

https://youtube.com/watch?v=UoRDZMUrUxU

https://youtube.com/watch?v=UoRDZMUrUxU

Последствия неправильной натяжки

Если вовремя не подтянуть приводной ремешок и он ослабнет, это приведет к снижению параметра тока зарядки АКБ. Если сила заряда будет низкой, то аккумулятор расходует собственный ресурс, в результате чего срок эксплуатации устройства падает. В итоге происходит разрушение внутренних пластин либо короткое замыкание. Если батарея необслуживаемая, то ее придется менять, ремонту она не подлежит.

Это интересно: Возможные причины, по которым плохо включается передача автомобиля

Слишком слабое натяжение станет причиной появления скачков напряжения в бортовой сети машины. Для более старых авто эта проблема некритическая. Но в новых моделях, оснащенных множеством электронных приборов и систем, электрооборудование выйдет из строя. В частности, сломается ЭБУ мотора, ремонт будет дорогостоящим. Недостаточно натянутый приводной ремешок соскочит с вала при вращении на высокой скорости, а иногда он может пробить капот.

При сильной натяжке на трущиеся узлы и компоненты дополнительных агрегатов возлагается высокая нагрузка. О перетяжки может сообщить нехарактерный для функционирования мотора гул, обычно шум издает натяжной ролик. Иногда гул издают подшипниковые устройства генераторной установки, компрессора системы кондиционирования или системы гидравлического усиления рулевого колеса. Источником шума может быть втулка водяного насосного устройства.

Что будет, если перетянуть

Не все автомобилисты знают, что случится, если водители перетягивают ремень во время натяга. Увеличенная нагрузка повышает износ узла. Она проявляется в виде характерного гула от электроприбора. Основной шум создают подшипники и ролики, которые будут создавать повышенный натяг. Более дорогим из-за пережима окажется ремонт задействованного в цепи водяного насоса или компрессора кондиционера

Стоит обращать внимание на специальные метки, используемые производителями для контроля износа натяжителя и своевременной замены ремня

Сравнение Toyota Corolla седан с конкурентами

Была ли эта статья полезной?

Ремень генератора ваз 2112

Замена

Ремень генератора ВАЗ 2112 при условии высокого качества и бережной эксплуатации может обеспечить пробег свыше 100 тыс. км, но лучше произвести его замену не испытывая судьбу после того, как он прослужит установленный производителем срок.

Замена ремня генератора 2112 производится в таком порядке:

автомобиль устанавливается на смотровую яму, так как доступ снизу к ремню более удобный;

после отключения аккумулятора ослабляются верхние и нижние гайки крепления генератора;

откручивается регулировочный болт и генератор перемещается к блоку двигателя;

снимается старый и надевается новый ремень генератора.

Натяжка ремня производится так, как это указано выше. Учитывая, что устанавливается новый ремень, после небольшого периода эксплуатации, он может слегка растянуться и натяжение ослабится. Устраняется это дополнительной подтяжкой ремня привода генератора до параметров, установленных производителем.

Как натянуть

2. Для этого ослабьте затяжку гаек нижнего и…

3. …верхнего крепления генератора.

4. Чтобы натянуть ремень, отведите генератор от блока цилиндров, поворачивая регулировочный болт по часовой стрелке. Для ослабления ремня подведите генератор к блоку цилиндров, поворачивая регулировочный болт против часовой стрелки.

5. Проверните ключом коленчатый вал за болт крепления шкива на два оборота по часовой стрелке и снова проверьте натяжение ремня. При необходимости повторите регулировку.

6. Затяните обе гайки крепления генератора.

7. Проверять и регулировать натяжение, а также заменять ремень привода генератора удобнее снизу автомобиля. Для этого нужно поднять переднюю часть автомобиля и снять защиту картера двигателя.

8. Для замены ремня ослабьте затяжку гаек нижнего и верхнего крепления генератора, выверните регулировочный болт на максимально возможную величину и снимите старый ремень, придвинув генератор максимально к блоку цилиндров. Наденьте новый ремень на шкив коленчатого вала, а затем на шкив генератора. После этого отрегулируйте натяжение ремня.

Как поменять

К процедуре замены следует подготовиться, приготовив:

набор ключей; домкрат; новый расходный материал.

Процедура замены отличается для авто, оборудованных гидроусилителем руля и без него. Ниже рассмотрим оба варианта.

Замена ремешка генератора на ВАЗ 2112 16 клапанов с установленным ГУРом состоит из следующих шагов:

Сначала следует снять бачок с жидкостью для гидроусилителя.

Затем ключом на «13» нужно открутить гайку, благодаря которой генератор крепится к установочной планке.Привод генератора с гидроусилителем

Для снятия старого ремешка, следует ослабить натяжной ролик.

Чтобы вытащить демонтированную деталь, нужно снять мотор с опоры. Сначала необходимо открутить подушку, а потом поддомкрачивать двигатель до появления щели. Через образовавшуюся щель вынимаем ремень.

Сборка осуществляется в обратной последовательности.

При установке есть некоторые нюансы. Сначала натяжитель нужно зажать в самом крайнем положении.

Затем следует натянуть ремень на все шкивы и в последнюю очередь на натяжной ролик. Эта процедура немного трудоемкая.

После полной установки, необходимо выполнить натяжение ремня. С помощью рукоятки молотка отжимаем и фиксируем натяжитель.

На этом этапе проявляется отличие авто с гидроусилителем – на них отсутствует регулировочный болт. Регулировка натяжения выполняется с помощью натяжного ролика.

Процедура на автомобиле без гидроусилителя руля проще:

С помощью ключа на «13» откручиваем крепежную гайку генератора.

Натяжение ремня ослабляем, вращая регулировочный болт ключом на «10» против часовой стрелки.

Сдвинув генератор в сторону блока цилиндров, демонтируем ремень.

Далее новый расходник надеваем на привод, вращая регулировочный болт.

На следующем этапе выполняем натяжку ремешка с помощью регулировочной гайки. Отводим генератор как можно дальше от блока цилиндров. Вращая регулировочный болт по часовой стрелке, увеличиваем натяжение, против – ослабляем.

Затем коленвал нужно повернуть на два оборота и проверить снова натяжение.

Как подтянуть

Отрегулируйте натяжку ремня, используя регулировочный винт — по часовой стрелке — натягиваете ремень, против часовой – ослабляете.

Установив необходимую натяжку, затяните крепления генератора и проверьте степень натяжения.

На 1,6-литровых двигателях кроме ключей, вам потребуется небольшая монтажка или монтировка. Принцип тот же, ослабьте крепежные болты генератора, затем используя монтировку, отодвиньте генератор от двигателя или к двигателю в зависимости от того натянуть вам нужно или ослабить ремень генератора. После окончания зафиксируйте крепежные винты и проверьте натяжку ремня.

Последствия обрыва ремня ГРМ

Отказ ремня ГРМ может носить постепенный характер. Как правило, это растяжение ремня, смещение фаз газораспределения и, как следствие, затруднённый пуск двигателя, повышенная задымлённость выхлопных газов (результат неполного сгорания), вибрации двигателя и появление посторонних шумов.

Проявление таких симптомов может быть вызвано и другими причинами, но является лишним поводом проверить состояние ремня ГРМ. В противном случае возрастает риск обрыва ремня, влекущий куда более серьёзные последствия.

Обрыв ремня ГРМ может носить и внезапный характер, вследствие использования некачественных комплектующих или выхода из строя (заклинивание) водяной помпы, приводимой в движение тем же ремнём.

Для понимания и оценки негативных последствий целесообразно вновь рассмотреть схему работы ГРМ с ременным приводом. На следующем рисунке изображён разрез двигателя, иллюстрирующий все 4 такта работы и расположение клапанов в каждом такте.

Если представить, что произошёл обрыв ремня, то становится понятно, что клапана «замирают» в положении на момент обрыва, а поршни продолжают возвратно-поступательное движение. Соответственно, в определённый момент времени происходит «встреча» опускающихся вниз тарелок клапанов и верхних частей поршней.

Характерный результат такой «встречи», получивший в обиходе название «загнуло клапана», представлен на рисунке ниже. Замена же клапанов на современном двигателе – процесс дорогостоящий и не быстрый (если только работы производятся не в авральном режиме).

Иногда последствия встречи ещё серьёзнее: клапан пробивает поршень, и тогда трудоемкость и стоимость ремонта значительно возрастают.

Диагностируем проблему

Для начала разберёмся, какие наблюдения могут подтвердить необходимость подтяжки ремня генератора. Как правило, качественные комплектующие, рекомендованные производителем, служат положенный срок. Обычно он составляет пробег в 60 тысяч километров и только после этого нужно производить замену, в течение этого промежутке проблем возникать не должно. Тем не менее опытные автовладельцы рекомендуют регулярно оценивать состояние ремня генератора.

Если на объекте замечены микротрещины, то это уже повод для замены, позволяющий предотвратить внезапный обрыв. Если же водитель слышит из-под капота свист или замечает проскальзывание ленты на шкивах, то достаточно немного натянуть ремень и проблема будет решена. Проскальзывание возникает, когда запчасть немного растягивается или ослабляется его крепление.

Большое значение имеет степень натяжки, поэтому важно знать, как натянуть ремень генератора правильно. Недостаточно сильная спровоцирует прокручивание шкива ведущего вала, а, следовательно, снижение эффективности выработки электричества. В таких условиях сам ремень перегревается и теряет свои первоначальные свойства

Чтобы избавиться от подобных явлений важно контролировать и поддерживать оптимальную степень натяжки

В таких условиях сам ремень перегревается и теряет свои первоначальные свойства

Чтобы избавиться от подобных явлений важно контролировать и поддерживать оптимальную степень натяжки

Но здесь важно и не перестараться. Излишне натянутый ремень повлечёт скорую поломку генератора, а это уже совсем другие масштабы ремонта. Из строя выходят подшипники, после чего необходимо полностью менять генератор

Из строя выходят подшипники, после чего необходимо полностью менять генератор.

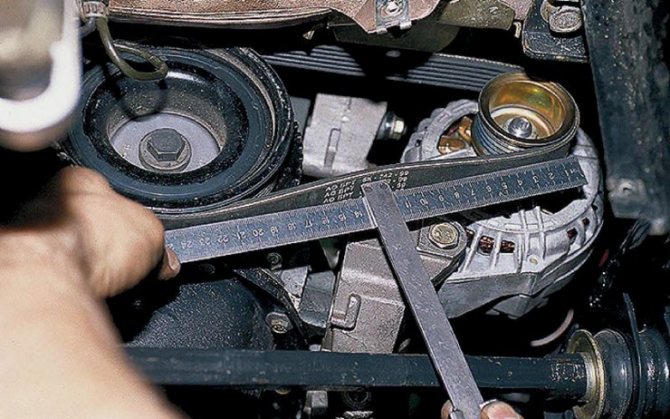

Как определить, что ремень имеет достаточное натяжение? Это зависит от многих факторов и универсального значения нет. Автовладелец должен изучить инструкцию к автомобилю или генератору. Если использовать усреднённое значение, то необходимо надавить на ремень в самой длинной части между шкивами. При давлении с силой около 10 кг, ремень должен отклониться примерно на 1 см. Большее отклонение свидетельствует о необходимости подтянуть ленту.

Стук при торможении в заднем колесе

Для чего служит ремень ГРМ и где находится

Основной задачей деталиявляется передача крутящего момента с распредвала на коленвал, а также обеспечение их синхронного вращения. Синхронность эта очень важна для надлежащей работы газораспределительного механизма, осуществляющего впуск в цилиндры топливно-воздушной смеси и последующий выпуск отработавших газов.

Исправность ремня также очень важна для двигателей, в которых поршни расположены в одном блоке с клапанами. Подобная схема сейчас является наиболее распространённой. Однако, несмотря на то что клапана расположены в одном пространстве с поршнями, компоненты эти не встречаются именно благодаря ремню ГРМ. В случае обрыва поршень бьётся в открытый клапан и тот гнётся, плюс клинит поршень. В результате двигатель требует серьёзного ремонта. В частности, головки блока цилиндров.

Ремень газораспределительного механизма с набором креплений и роликами

Для каждого автомобиля производители прописывают в инструкции свой пробег, после которого нужно проводить замену ремня ГРМ. У иномарок цифры пробега до замены могут составлять до 120 тыс. км. У отечественных автомобилей — 50–60 тыс. км. Но всё же лучше перестраховаться, отнять от рекомендуемых значений где-то 15% и уже на полученный пробег ориентироваться. В случае когда не известно время последней замены, его нужно хорошенько осмотреть на предмет износа.

Последствия обрыва ремня ГРМ

Поиски детали не займут много времени. После того как поднят капот, практически сразу бросается в глаза зубчатый ремень из прочной плотной резины. В отличие от других своих собратьев, он может проходить ещё через ряд других шкивов. Так что, наряду с передачей крутящего момента с коленвала на распредвала, деталь может также выполнять ряд дополнительных функций. Всё перечисленное обуславливает постоянных высоких нагрузок, ведущих к постепенному износу, даже несмотря на прочность материалов, из которых он изготовлен.

Почему может оборваться

Бывает, что даже новый ремень изнашивается и рвётся в очень короткий срок. Скорее всего, происходит смещение, из-за чего ремень «съедает» и в дальнейшем происходит обрыв. Основных причин может быть несколько:

1. В подавляющем большинстве случаев надо грешить на помпу, так как подшипники в ней стоят не по центру шкива, а немного смещены в сторону. Их износ со временем может привести к перекашиванию оси помпы, а значит к перекашиванию шкива и сползанию ремня ГРМ. Также случается, что при установке новой помпы, место крепления было плохо зачищено и даже небольшие остатки грязи или смазки могут привести к незаметному на первый взгляд, но существенному в дальнейшем перекосу.
2. Сильная изношенность натяжного или направляющего роликов.
3. Появившаяся течь машинного масла из сальника распредвала.
4. Износившиеся зубья шестерней распределительного и коленчатого валов. Характерным признаком в этом случае является появление отслаиваюхщися зубцов на самом ремне.
5. Механизм или сильно затянут, или чересчур ослаблен.

Лямбда-зонд

Он предназначен для контроля доли кислорода в выхлопных газах. Вся информация от датчика об уровне содержания кислорода подается непосредственно на ЭБУ. Если элемент неисправен, то плавают обороты холостого хода на холодную.

Смотреть галерею

Диагностику датчика можно провести на достаточно прогретом моторе. Для проверки один провод мультиметра подключают к массе, а второй – к выходу датчика. Затем делают незначительную перегазовку и следят за показаниями мультиметра – они должны находится в пределах от 0,2 до 0,9 В. Любые другие показания объясняют, почему на холодную плавают обороты. Лямбда-зонд неисправен и требует замены.

Процедуры замены

Теперь перейдем к тому, как поменять ремень ГРМ. Замена детали состоит из трех основных этапов. Прежде всего, до детали потребуется добраться. После ослабляют натяжное устройство и лишь после этого устанавливают новый ремень. Однако обо всем по порядку.

Как добраться до ремня ГРМ?

Алгоритм действий следующий:

От аккумулятора отсоединяется отрицательный кабель. Если имеется, следует заранее побеспокоиться о наличии кода радиобезопасности – это поможет сэкономить время на перенастройку по завершении работ.
Снимите ремень генератора. В зависимости от конкретного автомобиля доступ к ремню ГРМ может затруднять и поликлиновый ремень. Чтобы снять его, соответствующие гайки ослабляют, а при необходимости генератор отталкивают.
Снимите все дополнительные принадлежности. На этом этапе потребуется демонтировать генератор, рулевое управление, компрессор кондиционера и прочие подобные детали, которые мешают получить доступ к кожуху ГРМ

Важно: фитинги снимать не следует, в большинстве случаев их можно просто сдвинуть, не теряя давления в системе.
Если установлена крышка распределителя, ее также следует снять. Чаще всего для этого требуется раскрутить винты крепежа и разогнуть фиксаторы

Некоторые современные модели лишены этой детали, ее место занимает датчик положения коленвала и распредвала. В этом случае без руководства по ремонту двигателя конкретной модели не обойтись – процесс сильно разнится в зависимости от модели.

Выровняйте установочные метки (как выставить метки ГРМ, описано в руководстве по автомобилю). Для этого двигатель проворачивается, пока метка шкива не дойдет до отметки в 0 градусов на шкале синхронизации.
Снимите крышку ремня ГРМ. Прежде всего, раскручиваются все крепежные винты и болты. Если имеются какие-либо детали, мешающие снятию, их потребуется дополнительно демонтировать. Здесь опять же придется обращаться к руководству, так как их наличие и процедура снятия варьируются в зависимости от модели автомобиля.
Проверьте точность установки коленвала и распредвала по установочным меткам. На шкивах или звездочках чаще всего имеется специальная линия, которая выравнивается по меткам на вспомогательном вале, головке цилиндра или меткам на блоке. В случае порванного ремня ГРМ этот момент очень важен.
Проверьте область ремня на наличие пятен масла. Если замечены какие-либо утечки, их требуется немедленно устранить.

Ослабление натяжного устройства

Для того чтобы снять старый ремень ГРМ, потребуется ослабить болты, которые фиксируют устройство, регулирующее натяжение болта. Выкручивать их полностью не имеет смысла – достаточно будет отвернуть натяжное устройство, после чего вновь завернуть болты и зафиксировать натяжитель.

Нелишним будет заодно проверить шкив натяжного устройства на износ. Визуальный осмотр включает проверку на наличие трещин и вмятин, после чего необходимо провернуть шкив.

Если в процессе будет слышен рокот или треск, значит, подшипники изношены или как минимум ослабли. В таком случае следует дополнительно установить новый шкив натяжителя.

Монтаж нового ремня ГРМ

Сама установка ремня ГРМ достаточно проста и вряд ли вызовет у кого-то сложности. Первым делом ремень следует снять со звездочек.

Если натяжитель был ослаблен, он сам с легкостью соскочит. Иногда ремень может застрять, но проблема решается, если подцепить его отверткой.

На втором этапе устанавливают новый ремень. Чаще всего в инструкции пользователя подробно написано, как натянуть ремень ГРМ. Точная процедура со всеми допусками варьируется в зависимости от марки авто

Особенно это важно для крепежного болта шкива коленвала, он обладает самым высоким моментом затяжки

Далее останется лишь произвести все процедуры в обратном порядке.

Функции приводного ремня в авто

Стоит уточнить: в машине имеется несколько приводных ремней. Функция у них одна — передача вращения от двигателя на другие агрегаты машины.

Примерный список агрегатов:

• Электрический генератор автомобиля;
• Помпа системы охлаждения;
• Помпа кондиционера;
• Масляный насос;
• Насос гидроусилителя руля.

Набор агрегатов, связанных с мотором приводным ремнем, может меняться. Тут все зависит от модели автомобиля. Исключение — приводной ремень генератора. Он всегда имеется на любом авто. Поэтому процедуру замены стоит рассматривать на его примере.

Какое назначение приводного ремня генератора? Передача вращения от двигателя. Катушка генератора вращается, в процессе чего создается электричество, заряжающее аккумулятор машины. Если деталь выйдет из строя, то генератор прекратит работу. Аккумулятор разрядится, и машина остановится. И если под рукой не будет розетки и зарядного устройства, ситуация выйдет очень неприятная.

Запрещает ли знак поворот

Как снять ремень ГРМ ВАЗ 2109?

Перед началом проведения работ установите под задние колеса упоры и выжмите ручной тормоз. Это не даст машине скатиться. Ослабьте болты на правом переднем колесе, так как его придется снимать.

Поднимите правую сторону на домкрате и окончательно снимите колесо (закиньте его под картер двигателя, чтобы в случае падения машина не упала на тормозной диск). Откройте капот и ключом на 10 выкрутите три болта, которыми крепится защитный кожух механизма газораспределения. Все, теперь у вас есть общий вид на него, можно продолжать.

Теперь ослабьте гайку на генераторе и снимите ремень его привода. Он будет мешать проведению замены, так как придется снимать с коленвала шкив. Ключом на 19 (можно даже баллонником) выкрутите болт, которым прикручен шкив к коленчатому валу.

На карбюраторных вариантах автомобилей можно вставить в прорезь шкива отвертку или небольшой ключик, чтобы удержать коленчатый вал от проворачивания. На инжекторных придется воспользоваться помощью напарника, который будет сидеть в салоне и жать на педаль тормоза (при этом нужно включить пятую скорость).

Когда выкрутите болт, нужно ослабить натяжной ролик ВАЗ 2109, чтобы облегчить снятие ремня. Для этого берете ключ на 17 и выкручиваете гайку. Причем можно ролик ГРМ ВАЗ 2109 снять полностью, так как при установке нового ремня его тоже следует менять.

Снимите ремень со шкивов и обратите внимание на состояние помпы – в ней не должно быть люфтов, рукой подергайте ее шкив в стороны. Характерной особенностью наличия люфта и сильной выработки жидкостного насоса может служить появление выработки по краю ремня

Если таковая есть, то стоит сразу же менять насос.

Что касается замены помпы, то это нужно проделывать при каждой второй смене ремня. Если учесть, что автомобили данного семейства уже все старше пяти лет, то рекомендуемый срок замены ремня – около 50 тыс. км. Жидкостный насос же работает около 90-100 тыс. км. пробега.

Следовательно, нужно устанавливать новый своевременно, не дожидаться, когда он полностью износится и порвет ремень. А вот натяжной ролик ВАЗ 2109 нужно менять одновременно с ремнем, других вариантов нет.
