Устройство карбюратора скутера и принцип его работы

Замена цепи ГРМ на двигателе ЕР6 (алгоритм работы)

Снимаем карбюратор

На первом этапе откручиваем 4 болта и снимаем подседельный отсек, на некоторых моделях еще отвинчивают крышку маслобака. Потом снимается воздушный фильтр, для чего освобождаем винт хомута крепления манжеты и 2 болта на 10, фиксирующие корпус. Резиновую манжету корпуса фильтра с карбюратора можно стянуть с определенным усилием. Теперь надо отсоединить бензиновый и масляный шланги. С этой целью петли хомутов сжимаются и стягиваются два шланга. Ключом на 10 отворачивают ближний болт крепления к патрубку впуска. Откручиваем второй болт внутри. На данный момент уже освобождены 2 шланга, откручены 2 болта крепления. Сейчас надо снять устройство, отвинтить крышку дроссельной заслонки и вынуть дроссель. Для окончательного освобождения устройства надо снять с фиксаторов-защелок еще защитную крышку пускового обогатителя и открутить 2 винта с прижимной скобы обогатителя.

Устройство скутера и его основные узлы.

Устройство скутера с точки зрения организации его основных узлов можно рассмотреть с помощью рисунков ниже.

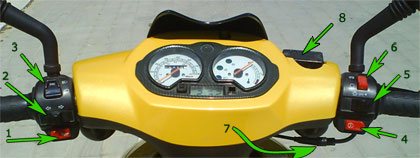

Управление скутером осуществляется, как правило, тремя элементами: ускорение — 1) ручка газа; тормоз — 2) задний и 3) передний. Из двух рулевых ручек скутера — ручка газа правая. Тормоза с обоих сторон; задний и передний — справа или слева, каждый производитель решает сам, как устроить.

Кроме того, на рулевой панели (если можно так выразиться ) устроились датчики, управляющие кнопки и переключатели (см рисунок). Обычно так: слева — клаксон (1), поворотники (2), переключатель ближнего/дальнего света (3); справа — электростартер (4), свет вкл/габариты/выкл (5), и иногда стоп-кнопка-переключатель (ей можно заглушить двигатель не выключая зажигание, но и не заведёшь, пока не включишь обратно) (6). Цифрой 7 обозначен регулятор натяжения тросика газа. На моём скутере есть еще кнопки управления электронными часами. Из датчиков — спидометр, иногда тахометр, датчик уровня топлива, на двухтактниках почти всегда присутствует датчик уровня масла в маслобаке, индикаторы света, поворотников. Также, у скутеров с гидравлическими тормозами, обычно на руле располагается «тормозной бачок» (8), — по нему определяется уровень тормозной жидкости.

Для чего в устройстве скутера двигатель, думаю объяснять не нужно. Скутер может быть оснащён двухтактным или четырёхтактным двигателем — в зависимости от этого устройство скутера может дополняться дополнительными узлами, например, маслонасос для двухтактного двигателя. (Ну, дизельные, роторные и реактивные двигатели на скутеры пока не ставят. По крайней мере, серийно

Снятие и чистка карбюратора

Для того, чтобы снять карбюратор со скутера, первым шагом снимаем весь пластик, который мешает получить доступ к карбюратору (обычно приходится снимать сиденье и пластик под сиденьем). Затем отсоединяем топливные и маслянные шланги (масляные есть только на 2-х тактном скутере), контакты пускового обогатителя. После этого откручиваем болты крепления карбюратора к двигателю.

Теперь после того как карбюратор удалось снять, необходимо очистить его наружную поверхность от грязи и пыли. Можно промыть в бензине и вытереть сухой тряпкой.

Следующим шагом осуществляем частичную разборку карбюратора, а именно: откручиваем болты крепления крышки поплавковой камеры (2 болта), затем аккуратно снимаем поплавок, чтобы не погнуть пластину. Саму крышку поплавковой камеры промываем очень тщательно изнутри. Теперь уже можно приступать к самой чистке внутренней части карбюратора скутера.

2 простых способа почистить карбюратор:

1) Промываем в бензине, затем осуществляем продувку с помощью компрессора с насадкой в виде заострённого кончика (это позволит эффективно продуть все каналы).

2) Покупаем балончик с жидкостью для очистки карбюратора. Тщательно прочищаем все каналы и жиклёры карбюратора. Балончик также заменяет компрессор, поскольку жидкость из него подаётся под большим давлением, что позволяет эффективно очищать мелкие каналы.

Особое внимание при очистке необходимо уделить всем каналам и жиклерам (жиклёры при очистке откручиваем). Пусковой обогатитель также снимаем и прочищаем его каналы

Высушивать внутренние части карбюратора не нужно. Теперь можем одевать поплавок и осуществлять сборку карбюратора в обратном порядке.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Настройка на средних и больших оборотах

При отклонениях в приготовлении топливной смеси на средних оборотах винт регулировки не поможет устранить проблему. Поэтому в этом режиме настройки требуется прибегать к помощи иглы дросселя. Чаще всего она может находиться в 5 положениях.

Изучая, как настроить карбюратор на китайском скутере, нельзя оставить без внимания регулировку на высоких оборотах двигателя. Эта процедура происходит при полностью открытой заслонке дросселя. Качество смеси возможно определить только при подборе размера основного жиклера.

Когда мотор нуждается в обогащении топлива, представленная деталь должна быть большего размера и наоборот. Размер самого жиклера можно посмотреть на корпусе детали. Замена производится только в случае острой необходимости. Самостоятельно выполнить такую работу довольно проблематично.

Как правильно учить знаки и их обозначения

Чтобы сухой канцелярский язык и числа смогли быстрее запомниться, необходимо абстрагироваться и сделать их более живыми. Для этого, нужно использовать несколько правил:

1Всегда нужно добавлять свои случаи из жизни. Любой человек запомнит свой крупный штраф за нарушение и в следующий раз, при повторной ситуации, вспомнит прошлое и примет правильное решение.

2Относится ко всему с юмором. В процессе изучения, за устойчивые воспоминания отвечает гиппокамп. Во время смеха, увеличивается уровень эндорфина, который улучшает память и одновременно снижается кортизол – гормон стресса.

3Просматривать наглядные видеоролики. Сейчас на «Ютубе» есть огромное количество наглядных видео, а мозг намного лучше воспринимает информацию в динамике, поэтому не стоит пренебрегать таким методом.

4Рассматривать картинки и рисовать ситуации самостоятельно. В отличие от буквенно-цифровой информации, картинки воспринимаются лучше, особенно если прочитанное самостоятельно переводить на бумагу.

5Учить стихи. Короткие стишки намного быстрей останутся в памяти, чем сухой язык цифр.

6Руководствоваться логикой. Во время тестов, определенный процент абитуриентов сдавал экзамен просто на основе выбора тех вариантов, которые исключают вероятность ДТП.

7Использовать чужой пример. В такси, общественном транспорте или любом другом автомобиле, лучше всего следить за наглядным примером более опытного водителя.

8Нельзя забывать про современные технологии. Веб-сервисы и мобильные приложения, значительно помогут при подготовке к экзамену и запоминании знаков. На нашем сайте, к слову, вы сможете найти онлайн билеты экзамена по дорожным знакам согласно ПДД 2021 года, как в ГАИ.

Инструменты для регулировки карбюратора

«Хонда Дио 27»: характеристики

Ниже приведены основные параметры технического плана, которыми обладает рассматриваемый мопед:

• длина/ширина/высота – 1,67/0,63/0,99 метра;
• емкость топливного резервуара – пять литров;
• предельная скорость – шестьдесят километров в час;
• показатель грузоподъемности – 150 кг;
• средний расход горючего – 1,85 литра на сто километров;
• силовая установка – двухтактный мотор типа AF-34E объемом 49,9 куб. см, мощностью семь лошадиных сил;
• охлаждение двигателя – атмосферное;
• трансмиссионный узел – вариатор на три скорости с рулевым переключателем.

Стоит отметить, что мотор скутера отличается надежностью, не требует особого обслуживания. Для стабильной и длительной работы агрегата следует использовать рекомендуемые топливо и масло, обеспечивая их смешивание в правильных пропорциях.

Настройка карбюратора (139qmb)

Смесь, приготовленная карбюратором, в зависимости от соотношения бензина и воздуха может быть богатой, обогащенной, нормальной, обедненной и бедной. Это я их перечислил в порядке убывания процентного содержания бензина (то есть бедная смесь содержит меньше всего бензина и больше всего воздуха). На богатой и бедной смесях двигатель нормально работать не может — слишком далеки они от оптимума. Смесь с максимальным количеством бензина, на которой двигатель еще может работать без перебоев, называется обогащенной. Соответственно, с минимальным — обедненной. Серединка между ними условно считается нормальной. Заметили нюанс? Состав смеси привязывается не к числам — столько-то грамм бензина на литр воздуха, а к работе двигателя. То есть это в некоторой мере относительный параметр. Например, смесь, для холодного двигателя являющаяся обогащенной, для горячего станет богатой.

Регулировать состав смеси, по логике (ну раз она состоит из бензина и воздуха), можно либо изменением количества подаваемого бензина, либо количества засасываемого воздуха. Но для достижения максимальной мощности надо дать двигателю возможность засасывать как можно больше воздуха, а уж под это количество подобрать такую пропорцию бензина, чтобы смесь получилась нормальной или слегка обогащенной.

На крышке фильтра спереди хоботок, через который происходит засос воздуха. А на его конце затычка с четырьмя отверстиями. Она была нужна на период обкатки, а по окончании обкатки ее можно убрать. Вытаскиваем. Следующее, что находится на пути поступающего в двигатель воздуха — поролоновый фильтр. Убрать его нельзя, но уменьшить сопротивление можно. Для этого мыть его нужно определенным образом. Готовим смесь моторного масла с бензином в соотношении 1:10, в этой смеси моем фильтр, потом с силой отжимаем в кулаке, не выкручивая, кладем сушиться минут на пять (не на солнце), потом ставим обратно. При таком способе мытья фильтр имеет малое сопротивление и в то же время сохраняет достаточные фильтрующие свойства. Количество воздуха мы увеличили. Теперь надо увеличить количество бензина.

Оно регулируется иглой на воздушной заслонке (золотнике). Чем выше поднята игла, тем больше бензина. Игла поднимается вместе с золотником, и еще ее положение относительно золотника можно менять. Золотник находится под пластиковой крышкой в центре карбюратора, игла вставлена в отверстие в дне золотника, ее можно достать пинцетом. Но сначала — крышка. В ее центре есть выступ (штырь), на котором фиксируется пружина золотника. Но при такой длине (порядка 20мм) он еще и затрудняет подъем золотника до конца вверх, что вполне оправданно при обкатке и совершенно не нужно после нее. Для фиксации пружины вполне хватит 6 — 7 мм. Обкусываем лишнее. На фото крышка со штырем до

А вот она же после:

Теперь подъему золотника до предела вверх ничто не мешает.

Последний объект регулировки — игла. В карбюраторе скутеров GX она не имеет регулировочных канавок, так что поднять ее можно надеванием шайб соответствующей толщины, например от крепежа М2,5. Максимум, на сколько ее имеет смысл поднимать — 1,5 мм, с шагом примерно 0,25 мм.

На фото игла с двумя текстолитовыми шайбами примерно по 0,5 мм:

Теперь можно перейти к тонкой настройке. Подкладываем под упор иглы для начала шайбу 0,5мм, собираем, закрываем карбюратор и заводим. Даем прогреться. Если двигатель работает ровно, но при разгоне изменяет тон на хриплый (др-др-др вместо у-у-у, это работа через такт) — смесь богатая, надо опустить иглу, то есть шайбу поставить потоньше. Для уточнения вставляем в хоботок затычку. Стало еще хуже — точно смесь богатая. А если двигатель работает с провалами, особенно заметными на высоких оборотах, и после провала часто бывает рывок ( у-у-у-у-бубубу- ууу!) — смесь бедная. Опять уточняем затычкой: с ней стало лучше — точно бедная. Поднять иглу. Наконец находим положение, при котором нет симптомов ни богатой, ни бедной смеси.

И последнее — регулировка холостого хода. Делается на прогретом двигателе. Заводим, отпускаем газ и винтом качества (он сбоку, см. последние фото статьи) добиваетмся максимального повышения оборотов. Потом винтом количества понижаем обороты до минимально устойчивых и снова

винтом качества поднимаем их до предела ( в принципе, эта вторая итерация может и не понадобиться). Все, регулировка карбюратора закончена. Можно ехать кататься. Увидите, что у вас улучшилась динамика и прибавилось 3, а то и 5 км/ч максимальной скорости.

Загрязнение нагаром

Вид свечи: сухой мягкий нагар интенсивно-черного цвета на изоляторе, электродах и корпусе свечи.

Последствия: плохой запуск двигателя скутера; плохая работа холодного двигателя скутера; перебои в воспламенении воздушно-топливной смеси; плохая реакция на газ.

Вероятные причины: избыточно богатая воздушно-топливная смесь; сильно засорен воздушный фильтр скутера; неправильно подобран тепловой диапазон — слишком «холодная» свеча.

Способы устранения: отрегулировать рабочую смесь; отрегулировать систему холодного пуска двигателя скутера; поменять воздушный фильтр скутера; почистить свечи или поменять на новые — с правильно подобранным калильным числом.

Это интересно: Что нельзя делать с дворниками зимой?

Разбираем карбюратор

Прежде чем развинчивать карбюратор, с него очищают внешнюю грязь – масло, пыль, песок. Это удобно делать бензином, налитым в ванночку. Надеваем перчатки, берем кисточку и очищаем наружную часть. Теперь надо потрясти карбюратор, вращая его в разные стороны, чтобы убрать остатки жидкости. Можно открутить прозрачный дренажный шланг и слить бензин. Работать удобно на широком столе, так как при разборке можно потерять мелкие детали.

Последовательность разборки карбюратора: 1. Сначала надо отвинтить 2 винта поплавковой камеры и снять крышку. 2. Изучаем устройство карбюратора в виде белого поплавка, 2-х жиклеров (главного и холостого хода), запорной иглы на лепестке. 3. Ось поплавка вынимается и освобождается поплавок с иглой

Особое внимание мелким деталям. 4

Берем шлицевую отвертку и выкручиваем 2 жиклера. Больше раскручивать ничего не надо.

Алгоритм по пунктам

(Машина заведена, прогрета, зафиксирована стояночным тормозом, посадка и зеркала настроены, месторасположение рычагов/тумблеров/клавиш управления известно, термины согласованы, маршрут показан, действия продемонстрированы, фары включены, ремень пристегнут, ноги на педалях)

— Выжим сцепления. — Включение первой/задней передачи. — Включение указателя поворота в необходимом направлении. — Оценка дорожной ситуации в отрегулированное зеркало с соответствующей стороны. — Снятие ручного/стояночного тормоза. — Повторная оценка дорожной ситуации. — Плавный подъём педали сцепления в точку контакта (фиксация по вибрации и / или провалу оборотов) с кратковременным (3-5 сек) удержанием в данном положении. — Удерживая педаль газа на одном уровне, продолжаем плавный подъем педали сцепления до крайнего верхнего положения. Акцент на то, что именно эта часть подъема самая важная и «рабочая». — Отвод ноги с педали сцепления и постановка на боковую подставку для стопы. Ни в коем случае нельзя располагать ногу под педалью. — Движение на малой скорости без газа. — Контроль движения и остановку осуществляет инструктор.

Автор Вячеслав Нуриев, инструктор по вождению из Санкт-Петербурга, связаться с ним и задать вопросы можно по емаилу

Если у вас есть что предложить для Рулимс, пишите – с радостью опубликуем.

Разновидности аккумуляторов для снегоходов

Настройка карбюратора в скутере Сузуки Сепия

Японский скутер Suzuki Sepia считается достаточно популярной моделью в России и других странах, в частности из-за привлекательного внешнего вида и простой конструкции двигателя и остальных частей. Но проблемы с данным скутером достаточно частые, обусловлены неисправностями таких узлов как ЦПГ, карбюратор и вариатор

Важно тщательно следить за их состоянием, дабы не допустить поломки. Что касается карбюратора, то здесь используется карбюратор Микуни, Сузуки Сепия идеально подходит для такой модели карбюратора, которая используется и на другой технике

В частности можно увидеть аналогичную модель на не менее известном скутере Suzuki Adress. Карбюратор отличается простотой конструкции, хорошим качеством и возможностью быстрой настройки. Но судя по частым проблемам владельцев, настроить карбюратор для оптимальной работы скутера будет крайне сложно, всю процедуру придется проводить в точности с указанными правилами. Если вы владелец Suzuki Sepia, приготовьтесь к частой чистке карбюратора, ведь его расположение настолько неудобное, что карбюратор забивается пылью очень часто. Ниже вариант настройки карбюратора.

Как почистить карбюратор на мопеде — пошаговая инструкция

Выполнять очистку нужно в том случае, если скопилось много грязи и конденсата. Чтобы убедиться в отсутствии необходимости к этой процедуре, желательно отсоединить и разобрать карбюратор. Если он забит, выполнять настройку бесполезно.

Вначале перекрывается краник подачи топлива, затем нужно отсоединить от карбюратора топливный и сливной шланги.

Далее необходимо отсоединить от карбюратора впускной патрубок, далее открутить крышку дроссельной заслонки и вынуть ее из карбюратора. Теперь деталь удерживают лишь два болта, которые откручиваются ключом на 10. Все, карбюратор снят. Его разборку желательно производить на белом столе, чтобы не потерять мелкие запчасти.

Далее нужно разобрать карбюратор. Сначала откручивают болты, находящиеся на корпусе карбюратора. После этого снимется защитная крышка.

Далее вытаскивается поплавковая камера, она держится на одном штырьке, который вынимается из пазов. Снять его можно без использования инструментов. Вместе с камерой снимется мелкая цилиндрическая деталька с конусовидным наконечником — запорная игла, которая держится между поплавком и каналом подачи топлива

Важно проследить, чтобы она не упали на пол и не потерялась

Теперь при помощи отвертки с прямой насадкой откручиваются жиклеры, болт регулировки холостого хода и винт качества смеси.

Узел разобран, можно переходить к очистке. Сначала следует надеть насадку-трубочку на баллон с аэрозолью для очистки.

Из крышечки карбюратора выливают скопившуюся жидкость, затем обрабатывают внутреннюю полость очищающей аэрозолью. Таким же образом обрабатывают жиклеры, трубочку аэрозоли можно опускать внутрь выемок и отверстий. Тогда все внутренние полости прочистятся, и выйдет вся скопившаяся грязь. Аэрозолью с насадкой можно обработать все остальные отверстия карбюратора.

Маленькие отверстия нужно продуть, чтобы там не было грязи

Очищенные детали насухо вытирают тряпочкой, важно дождаться, пока полностью высохнет нанесенная аэрозоль. Затем собирают карбюратор в обратной последовательности

Ошибиться при сборке сложно, так как все детали различаются по размеру и ставятся только в определенные отверстия.

Разобранный карбюратор мопеда Альфа

При установке поплавковой камеры сначала прикрепляют элемент, перекрывающий подачу горючего через отверстие возле жиклеров. К креплению камеры подсоединяют штырь, после чего всю конструкцию ставят на гнездо. Далее монтируется крышка, и закручиваются болты. На полтора оборота закручивают винт качества смеси, затем прикручивают винт холостого оборота.

Рекомендуется обработать аэрозолью собранный карбюратор, чтобы он был чистым снаружи. Далее деталь ставят на прежнее место, вначале подключают топливный шланг. После нужно открыть топливный кран и несколько секунд подождать, пока наберется горючее. Теперь можно запустить мотор, однако он может не завестись или работать слишком громко. Это означает, что необходима регулировка.

Подробнее о том, как чистить карбюратор на мопеде Альфа, можно узнать из этого полезного видео:

Подготовка к чистке

Если поршневая группа скутера не изношена, а свеча исправна, но транспортное средство плохо заводится, «чихает» и набирает скорость рывками, то в 80% случаев причиной проблем является грязь в карбюраторе. Чтобы приготовить его к наружной очистке, карбюратор обязательно нужно снять со скутера – для этого необходимо аккуратно отсоединить от него шланги подачи масла и топлива, контакты пускового обогатителя, а также болты крепления.

При выполнении вышеперечисленных манипуляций нужно внимательно следить за тем, чтобы ни одна деталь не потерялась.

После отсоединения карбюратора от основной конструкции нужно тщательнейшим образом очистить от загрязнений его наружную сторону с помощью промывания агрегата в бензине и последующего вытирания сухой тканью. Затем карбюратор необходимо подготовить к внутренней очистке – для этого нужно открутить два болта, которыми прикреплена крышка поплавковой камеры, и тщательно промыть ее изнутри с помощью бензина и тряпки. После этого необходимо аккуратно снять поплавок, следя за тем, чтобы его нежная пластина не погнулась при снимании. Теперь карбюратор готов к внутренней очистке.

Принцип действия карбюратора на скутере

Устройство карбюратора скутера достаточно сложное, но большинство из них имеют стандартные элементы. Главная задача любого карбюратора — создать качественную топливную смесь. Также большинство скутеров оснащены поплавковой камерой на карбюраторе, поэтому если вы не знаете, как отрегулировать карбюратор на скутере 2т или 4т, изучите сначала его строение.

Принцип действия карбюратора следующий: после нажатия на ручку газа активируется заслонка на карбюраторе, она называется трубка Вентури, в заслонке поднимается игла и начинается образование топливной смеси путем смешивания бензина и воздуха. Открытая ручка газа увеличивает подачу смеси в двигатель, именно поэтому скутер начинает ехать.

Неисправный карбюратор не даст двигателю завестись, поэтому его нужно держать в максимально исправном состоянии. Перед тем, как отрегулировать карбюратор на скутере 50 кубов, определите основные признаки поломки. Главными последствиями могут стать:

1. Невозможность завести скутер;
2. Двигатель работает с перебоями и часто глохнет;
3. Существенно уменьшается мощность.

Чаще всего данные ситуации случаются при неправильной настройке карбюратора, из-за чего смесь становиться либо бедной, либо обогащенной. Проверить характеристики вашей смеси достаточно просто, достаточно осмотреть свечу зажигания на ее состояние, если свеча залита и имеет нагар или прочие изменения, скорее всего у вас обогащенная смесь. Слишком белая свеча говорит о наличии переизбытка воздуха в топливной смеси. Учитывайте, если вы не знаете, как отрегулировать карбюратора на скутере, 2т или 4т, тип двигателя роли играть не будет, настройка производиться по стандартным рекомендациям.

Признаки необходимости регулировки

По определенным признакам, проявляющимся в ненормальной работе двигателя, можно сделать заключение, что карбюратор нуждается в настройке.

Перечень отклонений достаточно широкий:

• силовая установка не развивает необходимую мощность под нагрузкой;
• при резком ускорении скутера чувствуются провалы в работе двигателя;
• холодный мотор тяжело запустить стартером после длительной стоянки;
• силовой агрегат скутера потребляет топливо в увеличенном количестве;
• отсутствует быстрый отклик мотора на резкий поворот акселераторной ручки;
• двигатель может внезапно остановиться из-за недостатка топливной смеси.

Следует выполнить настройку карбюратора при наличии признаков необходимости регулировки

четверг, 28 сентября 2017 г.

Схема карбюратора на 139qmb

Проверьте все уплотнительные кольца на предмет повреждений. Замените, если в это необходимо.

При чистке карбюратора, вытащите вакуумную диафрагму(вакуумная заслонка) перед использованием воздуха для продувки или растворителей для чистки. Это предотвратит повреждение диафрагмы.

Возможные неисправности карбюратора CVK

1.Двигатель трудно запускается — Нет искры -Плохая компрессия

2. Нет топлива в карбюраторе -Закрытая топливная магистраль -Закрытый топливный фильтр -Заблокирована вакуумная линия -Поврежденапорвана вакуумная линия -Засорилась впускная игла -Уровень поплавка установлен слишком высоко

3. Слишком много топлива для двигателя -Загрязненный воздушный фильтр -Утечка воздуха в коллекторе -Неисправен обогатительный клапан -Заблокирован воздушный канал в карбюраторе

4. Слишком богатая или слишком белдная смесь воздуха / топлива -Неисправен обогатительный клапан -Затянутый винт холостого хода -Поплавковая игла застряла или загрязнена -Высота поплавка слишком высокая или слишком низкая -Заблокированный канал воздуха в карбюраторе -Загрязнен воздушный фильтр -Утечка воздуха в карбюраторе или коллекторе

5. Двигатель не ускоряеться -Плохая искра -Винт воздушной смеси слишком затянут -Неисправен ускорительный насос

6. Почти не реагирует на ручку газа -Слабая искра/плохое воспламенение -Заблокированная топливная магистраль -Заблокированный топливный фильтр -Плохое топливо -Вода в топливе -Утечка воздуха в карбюраторе или коллекторе -Неисправен обогатительный клапан -Затруднено движение топлива в карбюраторе -Вакуумная заслонка застряла -Поврежденная вакуумная диафрагма -Грязь в карбюраторе

Снятие карбюратора

1. Снимите сиденье и емкость под ним. 2. Снимите правую боковую панель. 3. Отсоедините разъем кабеля пускового обогатителя. 4. Ослабьте винт сливного отверстия карбюратора и слейте топливо из поплавковой камеры. 5. Ослабьте хомуты во впускной трубке и впускном коллекторе. 6. Ослабьте трос дроссельной заслонки и вытащите его из суппорта и из сектора управления дроссельной заслонкой. 7. Отсоедините топливную магистраль от карбюратор. 8. Снимите воздухозаборную трубку воздухана и вытаскивайте карбюратор прямо обратно из впускного коллектора. 9. Снимите пусковой обогатитель с карбюратора.

Проверка обогатительного клапана

1. Проверьте уровень сопротивления. 2. Стандартное значение ниже 5, если холодно. 3. Подключите обогатитель к 12 В аккумулятору. 4. Плунжер должен выдвинуться на 3/8 дюйма(примерно 10 мм) через 5 минут.

5. Проверьте иглу и её рабочее место в карбюраторе. 6. При необходимости замените. 7. Установите обогатительный клапан в место установки и нажмите вниз. 8. Установите стопорное кольцо и завинтите винты.

Клапан отсечки воздуха

1. Отвинтите два винта траверсы, тросика дроссельной заслонки, и снимите её. 2. Отвинтите два винта клапана отсечки воздуха. 3. Снимите пружину и вакуумную мембрану. 4. Проверьте на износ мембраны, замените если необходимо. 5. Очистите каналы, удалите грязь.

Вакуумная камера

1. Выверните два винта и снимите крышку 2. Снимите пружину, заслонку мембраны. 3. Снимите топливную иглу. Будьте особенно осторожны, чтобы не повредить мембрану. Заменить если она повреждена.

1. Проверьте иглу на износ и замените, если необходимо.

Поплавковая камера.

1. Выверните три винта и снимите поддон поплавковой камеры. 2. Снимите штифт, который держит поплавок. 3. Выверните основной топливный жиклер, жиклер холостого хода и винт регулировки качества смеси холостого хода.

Будьте осторожны, чтобы не сломать топливные жиклеры и винт качества смеси. Подсчитайте количество оборотов при удалении винта качества смеси. При переустановке жиклеров и винта не затягивайте их.

4. Очистите жиклеры растворителем и сжатым воздух. 5. Очистите корпус карбюратора и все каналы сжатым воздухом.

1. Проверить поплавковую иглу и её седло, продуть от грязи. 2. Установите жиклер холостого хода, распылитель топливной иглы, основной топливный жиклер в карбюратор.

3. Установите поплавок. Отрегулируйте винт качества топлива. Стандартная настройка — 2 оборота, плюс или минус 1/4 оборота. 4. После установки поддона поплавковой камеры, проверьте уровень топлива с помощью небольшой линейки или калибратора. Правильный уровень топлива составляет 20,5 мм (0,807 дюйма).

Замена замка зажигания на авто ВАЗ

Разбираем карбюратор

Прежде чем развинчивать карбюратор, с него очищают внешнюю грязь – масло, пыль, песок. Это удобно делать бензином, налитым в ванночку. Надеваем перчатки, берем кисточку и очищаем наружную часть. Теперь надо потрясти карбюратор, вращая его в разные стороны, чтобы убрать остатки жидкости. Можно открутить прозрачный дренажный шланг и слить бензин. Работать удобно на широком столе, так как при разборке можно потерять мелкие детали.

Последовательность разборки карбюратора: 1. Сначала надо отвинтить 2 винта поплавковой камеры и снять крышку. 2. Изучаем устройство карбюратора в виде белого поплавка, 2-х жиклеров (главного и холостого хода), запорной иглы на лепестке. 3. Ось поплавка вынимается и освобождается поплавок с иглой

Особое внимание мелким деталям. 4

Берем шлицевую отвертку и выкручиваем 2 жиклера. Больше раскручивать ничего не надо.

POPULAR

Регулировка карбюратора мотоцикла

Что в первую очередь необходимо сделать? Давайте разбираться вместе.

Первое, что нужно запомнить:

1. Перед регулировкой необходимо полностью прогреть силовой агрегат. Подготовку выполнять ТОЛЬКО на открытом воздухе. Запрещается проводить подготовительный процесс в закрытом помещении.
2. Перед настройкой карбюратора нужно убедиться в его исправности. Проверить, не засорён, посмотреть уровень топлива в поплавковой камере. Топливо должно соответствовать допустимому уровню. Топливная игла должна находиться в среднем уровне. Посмотрите пример фольксваген поло цена.

У китайской техники, как правило, на карбюраторе установлены два регулировочных винта.

• Винт, отвечающий за качество топлива.
• Винт, отвечающий за количество подающей топливной смеси.

Винт качества.

С его помощью регулируется состав горючей смеси. Регулировка проводится поворотом винта по ходу часовой стрелки до упора. После этого нужно винт провернуть в обратном направлении не более чем на один полный оборот.

Винт количества.

С его помощью регулируется холостой ход двухколёсной техники. Поворачивая винт необходимо достигнуть оптимальной работы силового агрегата на холостом ходу. Работа двигателя должна быть устойчивой, без перебоев.

Весь процесс настройки работы карбюратора нужно повторить несколько раз для достижения наиболее чёткой и эффективной работы.

Как определить качество настройки?

Для этого необходимо резко открыть и закрыть дроссель. Если в этот момент мотор «чихает» или глохнет, требуется повторная регулировка карбюратора. Нужно повернуть винт, отвечающий за качество топлива ¼ или ½ оборота. Затем повторите проверку ещё раз. Если смесь обогатилась, то всё будет в порядке.

И ещё

Возможна проверка работы карбюратора на китайском мотоцикле по свечам. Но это отдельный, длинный разговор. На эту тему поговорим в следующий раз.

Признаки, требующие срочной проверки работы карбюратора

Большая часть мотолюбителей знают механизм работы карбюраторного узла и нужные условия для его размеренной работы. Основной показатель для настоящего функционирования мотора – это состав горючей консистенции, который должен состоять из 15 частей воздуха и 1 части бензина. Нарушение соотношения приводит к обогащению либо, напротив, к обеднению состава.

Основные признаки бедной смеси:

• непостоянность ХХ;
• затрудненный пуск;
• хлопки в карбюраторе;
• мотор не набирает обороты;
• белоснежный нагар на свече.

Читайте:

В нынешнем уроке мы Для вас поведаем о настройке карбюратора на мопеде Alpha The WinDay Show ВКонтакте: …

Мопед Альфа. Настройка карбюратора. (Быстрый и качественный способ)

Мопед Альфа. Настройка карбюратора. (Быстрый и качественный способ) Если возникли вопросы, пишите в коммент…

• увеличение расхода топлива;
• свеча в копоти;
• хлопки в выхлопной трубе;
• медленный разгон.

Особенности настройки карбюратора 2 х тактного скутера

Некоторые мопеды имеют свои особенности. Пожалуй, самые простые карбюраторы делают в Китае. А у скутера 2т карбюратор проще, чем у четырёхтактника. Регулировка такой модели не должна стать серьёзным препятствием. Однако и здесь есть свои особенности

Следует обратить внимание, что игла в карбюраторе 2т определяет качество смеси только пока дроссельная заслонка не поднята до конца. В противном случае топливный жиклёр влияет гораздо сильнее

Возникает также связь с системой холостого хода, но не на всех моделях.

В карбюраторах 2т уровень топлива куда значимей, чем у стоящих на скутере 4т. Настроить поплавковую камеру можно по инструкции выше, значимых отличий нет, хотя жиклеры и различаются.
