Убрать гидрокомпенсаторы на ниве шевроле

Гидрокомпенсаторы нива, капелька теории

Что вообще из себя представляет гидрокомпенсатор и зачем он нужен в двигателе? У клапанов существует тепловой зазор. «Выбирать» его можно двумя путями. Первый путь — это механическая регулировка. Или шайбами, как на «восьмерках», или болтами как на «классике». Второй путь – это установление между кулачком распредвала и клапаном, гидрокомпенсатора. В камеру гидрика, под давлением подается масло, и тем самым выбирается клапанный зазор. Но есть одно, НО. Для качественной работы гидрокомпенсаторов необходимо определенное давление масла. Согласно немецкой документации, не менее 1,5 кг на холостых оборотах. На нашем классическом двигателе, нормальное давление на холостых, 1,2-1,5 кг. Но мы на наш масляный насосик повесили гидронатяжитель цепи и восемь гидрокомпенсаторов. Система работает на пределе. Напомню, что конструктивно насос остался от копейки и имеет производительность, рассчитанную на двигатель 1,2л. На фото представлены. 1 – гидроопора старого образца, 2- гидроопора нового образца, 3 – стаканчик гидроопоры нового образца.

гидрики старого и нового образца

Гидрокомпенсаторы нива старого образца

Первая нива шевроле сошла с конвейера в сентябре 2002 года. До 2004-05 годов, Дженерал Моторс поставлял свои гидрокомпенсаторы (производителя я так и не нашел). Машины этих годов ездят на них до сих пор, только меняя масло. А вот после этого времени, пошли гидрики «отечественного разлива», и тут же начались проблемы. На сей день никаких качественных замен не существует, только удаление хирургическим путем и установка набора «смерть гидрикам старого образца». Напомню, что с гидриками старого образца можно применять только рокера старого образца. Подробности расписаны в отдельной статье.

Гидрики нового образца

Гидрокомпенсаторам нового образца, как таковым, будет посвящена отдельная глава, сейчас только об отличиях и общих вопросах. Применяются с октября-ноября 2008 года. Картина ровно та же самая что и с гидриками старого образца. Первые пару лет, качественные гидрики и хорошие каленые стаканчики. Потом, гидрокомпенсаторы непонятно какого производства и отвратительно обработанные «полусырые» стаканы. Есть категория нивоводов и шнивоводов, которые свято уверены, что у них под капотом стоит не фиатовский двигатель 60хх годов прошлого века, а что-то новое и современное. Поэтому надо ставить исключительно, то что задумали конструктора. Для них я в декабре 2013 года заказал из Германии, первую пробную партию оригинальных гидриков. Не удивляйтесь, именно из Германии. Поскольку наши конструктора не утруждали себя «мозговой деятельностью», а просто адаптировали гидрики от БМВ.

Стоит ли менять гидрокомпенсаторы на болты на Ниве Шевроле

Что практичнее, болт или гидрокомпенсатор – этот вопрос волнует многих владельцев Шевроле-Нива. Для начала нужно выяснить – почему некоторые водители решаются на подобную замену? Ответ прост – внедрение компенсаторов вселяло надежду раз и навсегда решить вопрос с тепловыми зазорами. На деле плохое качество гидрокомпенсаторов только ухудшило ситуацию – денег потрачено больше, а проблема не решена.

По этой причине некоторые владельцы Нива-Шевроле «возвращаются к истокам» т. е. переходят обратно на болты. Можно много спорить об эффективности подобного перехода, но часто на форумах владельцев таких машин можно прочитать вот такие отзывы:

«…Поменял обратно «гидрики» на болты, итог: расход упал, холостой ход стабильный, тяга пошла с низов, сцепление стало заметно легче. Принятым решением доволен, замена себя оправдала».

Подобные высказывания встречаются все чаще и чаще. Многие не решаются на подобные действия — менять что-то в моторе владельцам боязно, поэтому каждый принимает такое решение для себя сам.

Принцип действия

Когда кулачки распредвала будут расположены своей тыльной стороной к толкателю, то между клапаном и валом формируется зазор. Через специальный канал в корпус компенсатора попадает масло. За счет усилия пружины плунжер начнет подниматься. Так осуществляется компенсация зазора. Кроме этого, масло попадает в специальную полость компенсатора через клапан. В момент поворота распределительного вала, кулачок начнет оказывать давление, направленное вниз на толкатель. В этот момент шариковый клапан уже будет закрыт. Плунжерная пара работает, как жесткий узел. Она давит на клапан. В зазор, что образуется между плунжером и втулкой гидрокомпенсатора, попадает небольшое количество смазки. Масло, поступающее из системы, позволяет компенсировать эту утечку.

Причины и признаки выхода из строя гидрокомпенсаторов

Важно определить,. Нередко стук происходит только на «холодную»
, а в течение 30-45 секунд исчезает. Причиной этому, задержка подачи масла на гидрики, вследствие его недостаточного разогрева

Другое дело, когда стук гидрокомпенсаторов происходит на «горячую»
, тогда придется снимать распредвал и прочищать каналы. В случае, если промывка не помогла – необходима замена гидрокомпенсаторов Шевроле Нива

Причиной этому, задержка подачи масла на гидрики, вследствие его недостаточного разогрева. Другое дело, когда стук гидрокомпенсаторов происходит на «горячую»
, тогда придется снимать распредвал и прочищать каналы. В случае, если промывка не помогла – необходима замена гидрокомпенсаторов Шевроле Нива.

Основным признаком, который проявляет себя, как правило к 50000 км, а то и 40000 км, является возникновение отчётливых звуков в районе распредвала, а при попытке добавить оборотов, идёт металлическое потрескивание. Причинами этого может быть:

1. Упавшее давление в системе маслообеспечения авто, вследствие чего образовалась воздушная пробка, не позволяющая маслу подходить к ГК.
2. Засорение масляного фильтра приводит к забиванию масляных каналов и уменьшению подачи на гидрокомпенсаторы.
3. Пониженный или повышенный уровень масла в системе, из-за чего возникло чрезмерное насыщение масла воздушной смесью, что и стало причиной характерного стука.
4. Изношенное посадочное место под гидрокомпенсатор. В процессе работы двигателя от температуры происходит ещё большее увеличение посадочного места.

При замене ГК необходимо учитывать, что причиной стуков, доносящихся из распредвала также могут быть:

• ухудшение состояния кулачков распредвала;
• износ поверхности рокеров;
• стирание торца стержня клапана.

Если вы убедились, что проблема в гидрокомпенсаторах, для того, чтобы выявить неисправный, надо: снять клапанную крышку, засунуть плоскую отвёртку межу толкателем и рокером и постараться продавить плунжер, он должен сжаться, а затем вернуться обратно. Если у вас это получилось – значит гидрик, скорее всего, рабочий.

Тянуть с ремонтом гидротолкателей не следует, т.к. клапаны в этом случае не плотно прилегают к седлу, из-за чего падает компрессия, идёт пропуск газов и в конечном итоге клапаны прогорают.

Конечно, гидрокомпенсаторы можно поменять и по отдельности, приобретя только один экземпляр и заменив его, но нет гарантии, что, выехав за ворота мастерской, не застучит другой гидрик. А если вы готовы производить регулировку клапанов через 10000 км, то можете установить регулировочные болты, тогда ремонт обойдётся дешевле.

Производя монтаж гидротолкателей следует помнить о моментах затяжки. Усилие при закручивании должно составить не более 20-22 Н м (2,0-2,2 кгс м).

Перед установкой новой гидроопоры необходимо откачать из отверстия ГБЦ машинное масло. Если не удалить масло, гидрокомпенсатор попросту не удастся завинтить до конца и привод клапана не будет полноценно функционировать.

Для работы по замене гидротолкателей понадобится:

• ключи «на 10», «на 13», «на 17», «на 24»;
• отвёртка плоская и крестообразная;
• новые гидрокомпенсаторы.

Цена гидрокомпенсаторов ВАЗ 2123 от LADA с артикулом 212141007160 составит около 330 рублей за штуку. Итого 2640 рублей за комплект. Аналог от General Motors 212141007160300 стоит 516 рублей или 4128 рублей соответственно.

Стоимость указана на лето 2017 года по Москве и области.

Крестообразной отвёрткой откручиваем хомут патрубка воздуховода. Вынимаем воздуховод. Ослабляем хомуты крепления патрубков системы вентиляции картера и снимаем их.

Снимаем крышку головки блока.

Нумеруем и выкручиваем свечи.

Проворачиваем коленчатый вал до того момента, пока метка на звездочке распределительного вала не сойдется с меткой на корпусе.

Закрепляем звёздочку вместе с цепью на двигателе.

Затем откручиваем болт крепления звездочки распределительного вала.

Головкой «на 13» откручиваем колпачковую гайку натяжителя цепи.

Вынимаем натяжитель.

Снимаем звёздочку.

Откручиваем 9 гаек крепления корпуса распредвала.

Снимаем распределительный вал вместе с корпусом.

Снимаем рычаг привода клапана.

Отвинчиваем гидроопоры…

… извлекая их из отверстий головки цилиндра и стойки рампы.

Извлекаем саму рампу.

Перед установкой новых регулировочных болтов необходимо откачать масло с отверстий в ГБЦ.

Данную главу я хочу посвятить следующей теме — замена гидрокомпенсаторов на болты на ниве и ниве шевроле, и ответить на основные вопросы по данной тематике. Зачем и почему это нужно? Как правильно это сделать? Отключать датчик детонации или не отключать? Какой потом поставить распредвал?

Промывка

Не всегда применение нового масла поможет убрать стук. Это связано с тем, насколько сильно была запущена неисправность. В таком случае необходимо произвести определение неисправного элемента и демонтировать его для последующей промывки в бензине. Зачастую из-за использования плохого масла происходит постепенное загрязнение компенсатора. Снятые компенсаторы монтируются обратно на место в том порядке, в котором были демонтированы. Стоит отметить, что промывка элементов является довольно сложным процессом, который потребует от автовладельца специальных навыков.

Стук можно устранить следующим способом:

1. Провернуть коленчатый вал до открытия клапана, который соответствует неисправному элементу.
2. Затем необходимо провернуть клапан под углом, чтобы восстановить правильность установки детали.
3. После этого следует запустить мотор и проверить наличие звука.

Такой способ применим в том случае, если на автомобиле «Гранта» стучат гидрокомпенсаторы «на холодную». Если причина не устранена и звук по-прежнему наблюдается, требуется полная замена детали.

При этом стоит помнить, что в силу конструкции современных автомобилей именно отечественного производства, у всех моделей последних поколений при запуске двигателя наблюдается кратковременный стук гидрокомпенсаторов. В этом нет ничего страшного, и устранить такую неисправность не всегда удается даже в результате ремонта в специализированном центре или после полной замены детали.

Установка

Несколько раз мне присылали ссылки с форумов на тему того, что поставили немецкие гидрокомпенсаторы, а стало немногим лучше, чем было. Вопрос не в гидрокомпенсаторах INA, а в стаканчиках. Если вы посмотрите на то, как стоят в гбц гидрокомпенсаторы, то увидите, что вектор приложения силы кулачком распредвала идет вертикально, а гидрики и стаканы стоят под углом к вертикали. Стаканчики по традиции сделаны из говна плохого «полусырого» материала, поэтому через некоторое время (50-70 тыс.км.) начинает появляться элипсная выработка, по которой и начинает пропадать давление масла, положенное гидрику. Поэтому, если хотите обновить систему и поставить немецкие гидрокомпенсаторы, установите новые стаканы.

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 1. Гидрокомпенсаторы, обзорная статья

Стук гидрокомпенсаторов НИВА 21214

Инструкция по ремонту составлена из советов Васика-Нивасика, Шершуни и моих собственных наблюдений.

Описание последовательности ремонта.

1. Отсоединить все шланги и патрубки, что мешают снять клапанную крышку а так же тросик газа. 2. Отвернуть клапанную крышку. 3. Посмотреть на то, что осталось от прокладки клапанной крышки, при необходимости отделить то, что осталось и выкинуть. Не забыть купить новую. (в случае необходимости) 4. Крышку сняли? Ужаснулись? Нет? Ну ладно. Привязываем звездочку распредвала к цепи. Я использовал хомуты для проводов, как посоветовал Васик-Нивасик. Привязываем накрепко. 5. Берем веревку, провод итд итп, продеваем в отверстия на звездочке. 6. Отгибаем шайбу болта звездочки и отворачиваем болт. (Шайбу лучше заранее купить новую) 7

Снимая звездочку недопускаем ослабления натяга цепи, сняв звездочку, так же в натянутом виде привязываем тем проводом, что уже на звездочке например к капоту, или еще куда, важно, что бы цепь была натянута. 8

Отворачиваем постель распредвала, снимаем ее и убираем в клапанную крышку, что лежит рядом. Масляную магистраль поворачиваем вниз.

Теперь самое интересное.

9. Внимательно осматриваем рокера сверху, запоминаем рокера, с самой сильной выработкой. 10. снимаем все рокера, укладывая в последовательности их исходного положения. 11. Осматриваем пятна контакта рокеров с клапанами, так же запоминаем самые изношенные. 12. Выворачиваем ВСЕ гидрокомпенсаторы, укладывая в той последовательности, как стояли. 13. Проверяем надежность завальцовки ГК. Те ГК, где завальцовка болтается каким-нибудь образом помечаем (я положил кверху ногами) 14. Проверяем соотношение ГК-рокер. Скорее всего у тех рокеров, что изношены сильнее стоят ГК с болтающейся завальцовкой. 15. Последний тест. Каждый ГК немного прижимаем тисками, предварительно подложив например деревяшки. Если ГК прожимается без усилия – он не исправен. Остальные – будут прожиматься с усилием. Отмечаем выход масла из отверстия на ГК.16. Все ГК с болтающейся завальцовкой, и прожавшиеся тисками без усилия 99% неисправны, либо в ближайшем будущем закончат свою жизнь. (косвенный признак – износ на рокерах и клапанах) 17. Покупаем необходимое количество гидрокомпенсаторов. (Я покупал по 500 р./шт)

Самый ответственный момент

18. Вворачиваем ГК в головку блока. Я затягивал с моментом 20 н/м. (Сильно завышать момент затяжки не стоит – есть вероятность убиения головки блока. 19. Укладываем на место рокера. (В случае сильного износа – заменяем) 20. Ставим на место постель распредвала, поворачиваем масляную магистраль как было. 21. Закрепляем пастель распредвала в соответствии с книжкой. (момент 20-25) 22. Ставим на место звездочку, следя за натягом цепи и приворачиваем болтом, загинаем шайбу. (Момент 25-30) 23. Срезаем хомуты с звездочки. 24. Кладем на место прокладку клапанной крышки и приворачиваем крышку на место.25. Возвращаем как были все шланги, патрубки и тросик газа.

Самый страшный момент.

26. Заводим двигатель. Первые несколько минут БУДУТ ИДТИ УДАРЫ РОКЕРОВ ПО КЛАПАНАМ И ГРОХОТ ЦЕПИ. Т.е. масло еще не поднялось и не прошло по системе. Лечится так: заводим двигатель на 3 минуты, глушим, ждем 5 мин, повторяем. (Советы Нивасика) Через некоторое время на ХХ звуки исчезнут. Даем поработать так минут 5, постепенно повышаем обороты. Как все звуки пропадут – первые километров 50 ЖЕСТКО не форсируем двигатель.

Замечания и дополнения.

27. Помимо неисправности самих ГК есть еще несколько причин их стука: зашлакованность масляной магистрали или ее разрушение. При осмотре ГРМ я снимал масляную магистраль и продувал все отверстия.

Конструкция гидрокомпенсаторов на нива шевроле

Вблизи.

Как вы знаете, на стандартных или проще говоря «классических» моторах ВАЗ в механизме газораспределения монтировались рокера, а зазоры клапанов регулировались специальными винтами.

Однако на моторе 2123 для Нива Шевроле, предусмотрены гидравлические компенсаторы, исполненные в форме точно таких же болтов регулировки, а зазоры регулируются за счёт работы плунжерной пары и необходимого давления масла в двигателе.

Разобранный гидрокомпенсатор.

Не смотря на всю кажущуюся сложность конструкции, устроена в двигателе она очень просто и состоит всего из четырёх частей:

• Корпуса гидрокомпенсатора.
• Возвратной пружины.
• Плунжерной пары, а точнее, из двух её частей, верхней и нижней, то есть плунжера и обратного клапана с поршнем.

Среди всевозможных причин, почему начинают стучать клапана на Нива Шевроле необходимо выделить основные:

• Недостаточное давление масла системы.
• Масляные каналы в двигателе загрязнены, а от этого происходит интенсивное загрязнение всей смазочной системы.
• Уровень смазки в системе недостаточный.
• Посадочное место под гидрокомпенсатор изношено.
• Изношены детали и составные части гидрокомпенсаторов.

Решить эту проблему можно после того, как будет заменено масло и масляный фильтр. А когда клапана стучат при «горячем» моторе, обычной заменой масла уже не обойтись, придётся снимать «голову», распределительный вал и прочищать каналы. Если эта процедура не принесёт никаких результатов, придётся менять гидравлические компенсаторы.

Обратите внимание, что клапанный стук, происходящий по вине гидрокомпенсаторов, может иметь последствия, выражающиеся в следующем:

• Наличие износа на кулачках распределительного вала.
• Поверхности рокеров будут иметь сильный износ
• Износ стержня клапана.

Устанавливаемые с завода гидрокомпенсаторы не всегда отличаются повышенным качеством, ведь стучать они могут почти сразу, как автомобиль сошёл с конвейера, имея совсем небольшой пробег. Как показывает практика, причиной такой неполадки является недостаточное усилие, с которым затянут болт на заводе, а это – 2–2,2 кгс. Однако если эти детали уже неработоспособны, то приходится выбирать на, что их заменить, благо варианты есть.

Если ставить вопрос о том, что выбрать, то руководствоваться придётся в первую очередь ценой. Гидрокомпенсаторы, как правило, и чаще всего продаются поштучно с ценой от 350 до 500 рублей, а регулировочный болт едва превышает 50. Если вы готовы проводить регулировку клапанов через каждые 10-15 тысяч километров пробега, то вам будет предпочтительней второй вариант, потому как проблем с ними получается меньше, а провести ремонт и обслуживание дешевле.

Так выглядит комплект новых запчастей.

Вблизи.

Виды гидрокомпенсаторов

В начале производства автомобилей Шевроле Нива устанавливались компенсаторы старого образца, а уже с осени 2008 года стали устанавливать модифицированный, новый вариант этой детали.

Гидрокомпенсаторы Нива Шевроле старого образца

До 2005 года концерн Дженерал Моторс поставлял свои компенсаторы, которые отличались безупречным качеством. А вот далее пошли отечественные «гидрики», и начались проблемы. Качество поставляемых деталей оставляло желать лучшего, металл, из которого делались детали, был сырой и не отличался долгими сроками работы.

Новое поколение

Конец 2008 года ознаменовался появлением у сборщиков Шевроле-Нива гидрокомпенсаторов нового поколения. Первое время, около двух лет, проблем не было, детали были хорошего качества, металл каленый, износостойкий. А дальше началась та же история, что и со старыми — стаканы стали «полусырыми» и долго служить своим хозяевам не могли.

В зависимости от конструкции ГРМ (газораспределительного механизма) различают несколько типов гидрокомпенсаторов:

• гидротолкатели;
• роликовые гидротолкатели;
• гидроопоры;
• гидроопоры, которые устанавливаются в коромысла или рычаги.

Порядок выполнения работ на Шевроле Нива

Прежде чем производить замену гидрокомпенсаторов, необходимо заранее приобрести новую прокладку для клапанной крышки. Она держится на герметике, и при снятии крышки не повредить её вы точно не сможете. Также нам понадобится:

• стандартный набор ключей,
• трещётка,
• крестовая и плоская отвёртки,
• небольшой кусочек проволоки или маленькая нейлоновая стяжка (хомут),
• резиновая груша для откачивания масла,
• щётка для очищения механизма после работ.

Теперь приступим к замене гидрокомпенсаторов:

1. Аккуратно снимаем крышку головки блока цилиндров, свинчивая крепления клапанной крышки.

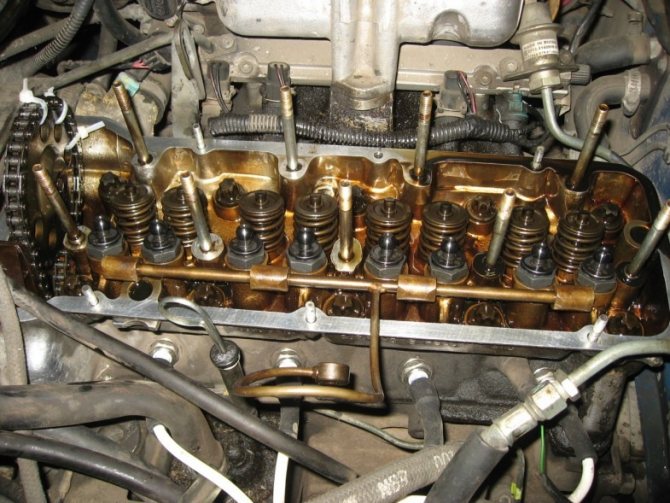

Общее фото механизма

• Дальше проводим проверку работоспособности гидроопор. Нажимаем поочерёдно на рычаги привода клапанов, чтобы плунжеры опор ушли вниз до предела. Если провести это действие достаточно тяжело и опора слабо поддаётся вашему натиску, значит, гидрокомпенсаторы в порядке. В противном случае рычаги легко ходят вперёд и назад.
• Проворачиваем медленно головку коленчатого вала, при этом требуется совместить метку на звёздочке распределительного вала с меткой (приливом) на основании корпуса подшипников распределительного вала.
• С помощью обычной крестовой отвёртки прижимаем вниз до отказа плунжер натяжителя цепи.
• Выворачиваем болт крепления звёздочки распределительного вала, движение производится против часовой стрелки.

  Следует выкрутить болт крепления звёздочки распределительного вала Не отпуская плунжер натяжителя, откручиваем звёздочку с распределительного вала, не отсоединяя её от основания цепи. При этом цепь должна быть плотно закреплена на приводе масляного насоса.

  Правильно закрепленная цепь на основании масляного насоса

  Закрепляем звёздочку совместно с цепью в месте крепления двигателя.

  Крепление звёздочки с цепью

  Откручиваем гайку шпильки крепления корпуса подшипников у основания распределительного вала.

  Откручиваем гайку шпильки крепления

Установка новой детали

Она производится в том случае, если звук не пропал после нового масла. С промывкой автовладельцы экспериментировать не решаются. Заменить компенсатор можно своими руками, и для всех моделей автомобилей процесс идентичен. Единственное отличие в конкретных моделях — необходимость замены прокладки в силу конструкции двигателя.

Рассмотрим процесс замены компенсаторов:

1. Демонтировать клапанную крышку.
2. Извлечь с распределительного вала звездочку.
3. Проверить на износ успокоитель и натяжное устройство.
4. Снять постель.
5. Выкладываем толкатели строго в порядке извлечения.
6. Достать компенсаторы и выложить их по порядку.
7. Производится очистка системы смазки и посадочных мест гидрокомпенсаторов.
8. Новые элементы устанавливаем аккуратно на места, при этом вкручивание следует производить динамометрическим ключом, чтобы контролировать прилагаемую силу.
9. Остальные детали устанавливаются в обратном порядке.

Пытаемся понять, как именно спасти ситуацию

Первые мысли, которые пришли вам в голову, возможно, не самые подходящие в этой ситуации. Например, нужно ли бежать в магазин за новыми запчастями или срочно выгонять машину на авторынок, чтобы продать, пока совсем не развалилась. Будем действовать «по шагу за раз».

Если вы слышите стук клапанов даже при хорошо прогретом двигателе, то беспокоиться есть о чем, но паниковать рано. Обычно выходит из строя только один клапан, а не все сразу. Определить, какой именно «умер», без навыков и специальных инструментов невозможно. Поэтому купить и заменить придется весь комплект. Но об этом немного позже.

О причинах пропажи компрессии в дизельных моторах

1. Первая из причин – неправильная сборка. Если были куплены все нужные для ремонта детали и в момент сборки цилиндры и поршни не были смазаны должным образом, то при запуске двигателя образуются задиры.
2. Также причина может крыться и в длительном кручении мотора стартером, если авто не заводится. В итоге солярка будет подаваться в цилиндры и смоет остатки масла со стенок.
3. В дальнейшем это также может вызвать существенное снижение компрессии. Если мотор будет работать на низких оборотах, то это негативно отразится на его состоянии.
4. Причиной этого явления может стать севший аккумулятор или же масло, имеющее повышенную вязкость.

Lifan (Лифан) X60 – двигатель, коробка, достоинства и недостатки

Устройство

Принцип работы этого узла заключается в том, что механизм может в автоматическом режиме изменять свою длину на такую величину, которая равна зазору в клапанах. Движение составляющих элементов в узле осуществляется за счет пружин и масла, что поступает из смазочной системы автомобиля. Давайте посмотрим, как устроен гидрокомпенсатор. Что это такое, мы уже знаем. Итак, компенсатор — это корпус, в котором установлена плунжерная пара. Она может двигаться. В свою очередь, эта деталь состоит из нескольких элементов:

В качестве корпуса для гидротолкателя могут быть использованы цилиндрические толкатели, детали в ГБЦ, рычаги в приводе.

В нижней части плунжера есть отверстие, перекрывающееся шариковым клапаном. Работа гидравлического компенсатора возможна за счет пружины, расположенной между плунжером и втулкой. Так устроены практически все элементы. Не исключением являются и ВАЗовские гидрокомпенсаторы («Приора 2172» тоже ими оснащается).

Установка

Несколько раз мне присылали ссылки с форумов на тему того, что поставили немецкие гидрокомпенсаторы, а стало немногим лучше, чем было. Вопрос не в гидрокомпенсаторах INA, а в стаканчиках. Если вы посмотрите на то, как стоят в гбц гидрокомпенсаторы, то увидите, что вектор приложения силы кулачком распредвала идет вертикально, а гидрики и стаканы стоят под углом к вертикали. Стаканчики по традиции сделаны из говна плохого «полусырого» материала, поэтому через некоторое время (50-70 тыс.км.) начинает появляться элипсная выработка, по которой и начинает пропадать давление масла, положенное гидрику. Поэтому, если хотите обновить систему и поставить немецкие гидрокомпенсаторы, установите новые стаканы.

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 1. Гидрокомпенсаторы, обзорная статья

Как и обещал описываю свой метод установки и прокачки «гидриков» с картинками.

Устройство гидрокомпенсатора ВАЗ21214 представлено на картинке (нарисовано схематично).

Первым делом удалите крышки, фиксирующие плунжер (они жестяные, поддеваются отверткой), функционал этой крышки чисто транспортный.

Разбираем гидрокомпенсатор (частичная разборка ), согласно первому рисунку. Кстати если вы не мыли гидрики с частичной разборкой, рекомендую произвести полную разборку, т.е. разобрать обратный клапан, тарелка клапана поддевается ножом, будьте осторожны не потеряйте маленькую пружинку (на схеме не указана, расположена между тарелкой и шариком, она подпружинивает шарик). Промываем все части тщательно в бензине. Высушиваем и собираем. Ложим в чистую тару (рекомендую пометить расположение гидрокомпенсаторов). Соответственно промываем и высушиваем (продуваем) колодцы гидроопор и рампу подвода масла (она разбирается).

Проверяем работоспособность гидрокомпенсаторов. Гидрики сухие и собраны. Зажимаем гидрик в ладонь и давим большим пальцем на плунжер, Гидрик должен сжаться и вернуться в исходное положение без заеданий.

Перед установкой гидрокомпенсаторыа) промытыб) сухиев) крышки плунжеров удаленыг) проверены.Приступаем к установке.

Для работы понадобитсяа) динамометрический ключб) головка на 24в) шилог) пинцет или отвертка-шлицд) медицинский шприц 5 мл или болеее) чистое моторное маслоПорядок работы:

1) Проверка гидроопоры. Сдавливаем собранную и сухую гидроопору усилием борльшого пальца, должна сдавливаться и возвращаться без заеданий.2) устанавливаем рампу подвода масла, вкручиваем от руки сухие гидроопоры3) затягиваем все гидроопоры (пока они сухие) моментом 22 н на м. Проверяем что при нажатии на гидроопору она прожимается до конца, возвращается в исходное положение и не клинит

Если подклинивает то возможны вариантыа) снизить момент до 18 н на мб) поменять гидроопору местами с соседнейв) заменить на новую.Обратите внимание что все гидроопоры должны быть затянуты ОДИНАКОВЫМ моментом.4) Наполняем маслом каждую гидроопору по порядкуа) вытаскиваем плунжер, ложим его в сторону в чистое место (например пустая небольшая коробочка).б) пинцетом (или шлицевой отверткой) достаем поршенек с шариковым клапаном, если вместе с поршнем достается и пружина, пружину отцепить и опустить обратно в корпус гидроопоры. Поршень ложим в тоже место что и плунжерв) Набираем в шприц (я использую на 5 мл) моторное масло, заливаем масло шприцем в корпус гидроопоры до краев.г) смазываем поршень маслом, наполняем его масломд) вставляем поршень в корпус, продавливая шилом шарик клапана

Продавливаем шилом до конца пока поршень не погрузится и вы не почувствуете, что пружина сжалась (можно в этом положении подержать еще 2-3 сек).е) долить масло в корпусе до уровня (до краев)ж) наполняем плунжер маслом и вставляем его в корпусз) проверяем гидроопору, она не должна сжиматьсяПосле того как вы собрали все гидроопоры описаным способом приведите двигатель в рабочее состояние, установив РВ, звезду, цепь, натяжитель и т.д., подсоединив недостающие патрубки и провода. Смело заводите и будете приятно удивлены звуку работы своего мотора

P. S.: Чтобы больше не возникало вопросов. ОСАЖИВАТЬ ГИДРИКИ ПОСЛЕ СБОРКИ НЕ НАДО!

Монтаж регулировочных болтов на Шевроле Нива

Новые гидрокомпенсаторы как уже стало понятно стоят дорого, а гарантий того, что они не застучат снова, минимальны. Именно по этим соображениям и из-за ценового спора можно установить регулировочные болты.

Так выглядят регулировочные болты.

Работа проделывается такая же, но придётся отдельно регулировать клапана, и немного иначе выполнять сборку двигателя.

Особенности сборки

1. Необходимо наиболее тщательно очистить все колодцы болтов.
2. Монтируем пластины и закручиваем новые втулки.
3. Далее, закручиваем болты и монтируем новые пружины с рокерами.
4. Устанавливаем распределительный вал на своё место и натягиваем цепь. Масляную рампу пока устанавливать не надо.

Сейчас необходимо отрегулировать клапана, и делается это точно также как на любом другом автомобиле ВАЗовского семейства.

• Регулировку клапанов выполняют при помощи широкого щупа либо индикатора.

Так выглядит щуп для регулировки клапанов.

Такая работа неудобна единственным фактом, что регулировка требуется каждые 10-15 тысяч километров пробега.

Зазор клапанов

Зазор на клапанах в 0,15 мм , которые выставляются щупом необходимо проводить только на холодном двигателе. Если это значение будет меньше, то они могут просто-напросто прогореть, а если больше, то начнут стучать.

На автомобилях очень часто возникает проблема с тем что начинают стучать клапана, либо двигатель работает с перебоями, это может быть из-за того, что гидрокомпенсатор работает неправильно поэтому для нормальной работы необходима замена гидрокомпенсаторов, Нива Шевроле не исключение.

Как правильно запаять радиатор

Чтобы убрать оксиды с поверхности алюминия, используют специально приготовленные флюсы. В их состав входят кадмий, висмут или цинк. Именно эти элементы помогают очистить поверхность металла и тем самым соединить изделие с припоем.

Стоимость готовых флюсов с хорошими качественными характеристиками достаточно высокая. Поэтому домашние мастера предпочитают самостоятельно делать подобные составы (плавни).

Чтобы оградить участок изделия, который нуждается в ремонте, от контакта с воздухом, есть несколько способов:

• с использованием железно-канифольного флюса
• с помощью самодельного плавня;
• применение низкотемпературного припоя с проклейкой.

Mariuse › Блог › Снятие, проверка, установка гидрокомпенсаторов для ВАЗ 21213, ВАЗ 21214

Здравствуйте

.Мой рассказ будет в нескольких пунктах. 1. Устройство и работа гидрокомпенсаторов 2. Проверка 3. Установка (2 способа) Будут прилагаться видео Итак:1. Устройство и работа гидрокомпенсаторов Гидрокомпенсаторы впервые были представлены на отечественном рынке еще в 1989 году. Тогда они показались весьма эффективными для усовершенствования двигателей Жигулей. Применение этих деталей имело положительные результаты, поэтому спустя время изготовитель этих механизмов модернизировал своё детище так, чтобы можно было установить гидрокомпенсатор на Ниву, что стало верным решением.

Принцип работы такого устройства заключается в том, что вместо регулирующих клапанные зазоры винтов в головку блока вворачиваются плунжерные пары. Именно к этим парам из смазочной системы по дополнительным трубкам проводится масло из смазочной системы, это и заставляет рокер (или же рычаг) постоянно прижиматься к кулачку распределительного вала. Благодаря этому исчезает необходимость, которая до установки этой детали была постоянной, проверять клапанные зазоры и регулировать их.

Специалисты утверждают, что гидрокомпенсаторы на Ниву и другие марки автомобилей помогают соблюдать фазы газораспределения, вследствие чего детали газораспределительного механизма не только меньше шумят, но и имеют существенно больший период работы. Отмечается, что после установки ГК они перестают испытывать ударные нагрузки

Также в некоторой мере снижается токсичность выхлопа и, что очень важно, расход топлива

Правда, у этого механизма всё же есть некоторые недостатки, которые являются непреодолимыми на пути их конвейерной установки. Главным, пожалуй, стоит назвать тот, что установка гидрокомпенсаторов на Ниву требует невероятно тонкой регулировки и большой тщательности, что означает, что потребуется намного больше времени, а для заводского конвейера время является непозволительной роскошью.

Да и на станциях техобслуживания такая работа является не достаточно рентабельной. Кроме того, можно назвать еще один существенный недостаток, заключающийся в том, что после снятия головки нужно будет разбирать весь блок, что означает, что придется менять прокладки, ведь собрать блок со старыми не представляется возможным.

2. Проверка

Конечно если возникла проблемка в гидриках(обычно простой стук), нужно их проверить.Сняв клапанную крышку, проверить можно простой отвёрткой, сунув её межту толкателем гидрика и рокером, попытаться продавить плунжер, он должен прожаться и потом вернуться в обратное положение.Если же вы будете разбирать, то ложить рокера и гидрики в той же последовательности, какой она была на двигателе. Проверка на снятых гидриках тоже лёгкая.Взяв гидрик в руку, нажать большим пальцем на плунжер.Он должен прожаться и вернуться обратно, а не зависнуть на середине.(ПРОВЕРКА ДЕЛАЕТСЯ НА МЫТОМ, ГОТОВОМ ГИДРИКЕ) Для промывки гидрокомпенсаторов нужна:ёмкость для бензина(желательно конечно), шило, отвёртка, тряпка, ну и руки)
