Виды и достоинства усилителей руля
- Электроусилитель
- Гидроусилитель
Электроусилитель руля на ваз 2114 его устройство, ремонт и замена
Процесс установки
- ЭУР или ГУР — что лучше выбрать на ВАЗ-2114?
Техническое обслуживание
Проверка ЭУР на ваз 2114
- Проводка ЭУР на ваз 2114
- Сборка электрики ЭУР на ваз 2114
Виды и достоинства усилителей руля
- Гидроусилитель
- Цена вопроса
Регулировка положения руля
Виды и достоинства усилителей руля
- Электроусилитель
- Гидроусилитель

Виды и достоинства усилителей руля

Рулевое управление ВАЗ 2114 претерпело существенных изменений, если сравнивать с предшественников в лице Самары первого поколения. Управлять автомобилем стало действительно лучше.

Установочный комплект

Клиенты получили возможность выбрать между ЭУР и ГУР, то есть электроусилителем и гидроусилителем руля. Но чем же отличаются эти системы между собой, какой отдать предпочтение и почему? Попробуем в этом разобраться.

Электроусилитель

Электроусилитель руля работает на основе импульсов электрического тока. Это достаточно сложная система, в которой каждой отдельной детали отведена своя важная роль. Из-за этого, когда выходит из строя хотя бы один агрегат, нарушается работа всего устройства, оно может полностью прекратить свою работу.

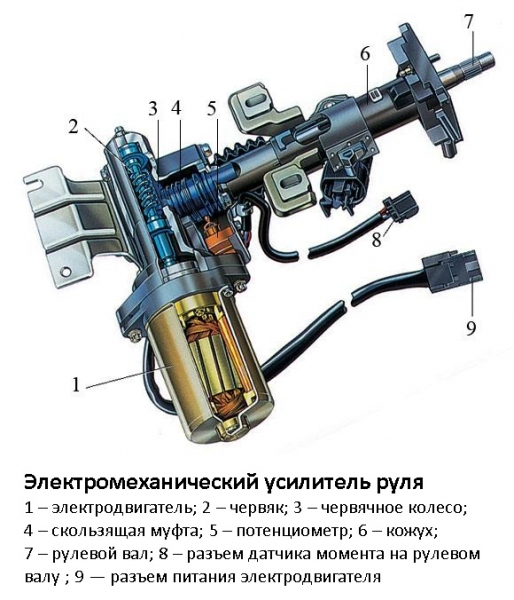

Схема электромеханического усилителя

Задача автовладельца, на машину которого установлен ЭУР, заключается в постоянном мониторинге состояния узла. За работу импульсов тока отвечает специальный контроллер. С его помощью водитель может самостоятельно выставлять степень усиления.

ЭУР выполняет несколько задач.

Оказывает положительное воздействие на управляемость, маневренность, отлично удерживает автомобиль на дороге, позволяет почувствовать машину. Убери электроусилитель, и управление превратится в сплошное испытание нервов и физической формы водителя.
Отлично справляется с температурными перепадами, которые особенно характерны для российского климата. Даже экстремально низкие температуры не влияют на электроусилитель, что позволяет достойно выдерживать подобные режимы эксплуатации всей рулевой системе машины.
Усилие от электроусилителя положительно сказывается на расходе топлива. Регулируя степень усиления, вы тем самым контролируете аппетит своего автомобиля. Так что появление эур на ВАЗ 2114 стало знаковым событием для отечественного автопрома.

Гидроусилитель

В состав гидроусилителя входит большое количество элементов, которые нуждаются не только в постоянном мониторинге, но и аккуратном обращении.

Принцип функционирования ГУР основан на взаимодействии рулевого управления с масляной жидкостью, которая содержится в специальной емкости. От этого и название типа усилителя, поскольку работа основывается на силе рабочей жидкости.

Несмотря на достаточно сложную технологию, гидроусилитель руля эффективный, безопасный, обеспечивает комфортное управление, позволяет контролировать поведение автомобиля даже в случае поломок передних колес.

Увы, гидроусилитель не лишен недостатков. Главный из них — это частые поломки. Возникают они преимущественно из-за утечки рабочей жидкости.

Функции у ГУР следующие:

Автомобиль становится более послушным, хорошо маневрирует, откликается на работу рулем водителем;
Обеспечивает смягчение ударов по рулю при прохождении сложных дорожных участков. В нашей стране подобных хоть отбавляй;
Гидроусилитель идеально подходит для регулярной езды по проселочным дорогам. В этом компоненте электроусилитель существенно уступает ГУР;
Водитель лучше чувствует дорогу, своевременно принимает решения, и система на них откликается;
Усиление за счет рабочей жидкости позволяет сократить количество оборотов обода руля для совершения манёвров. Это экономит силы водителя.

Возможные проблемы

Как подтянуть рулевую рейку на ваз 2114 своими руками

Некоторые водители отмечают, что ВАЗ 2114 с гидроусилителем система управления становится словно невесомой. Это может сбивать с толку. Когда усиление теряется, руль приходится вращать чаще.

Проводка

Что касается замены гидроусилителя на электроусилитель — это более чем возможный вариант усовершенствования автомобиля. Его считают одним из самых простых, но эффективных видов технического тюнинга. Однако выполнять подобные операции самостоятельно настоятельно не рекомендуется.

Выбирайте специализированные автосервисы, специализирующиеся на технических доработках и тюнинге автомобиля . Автомобили компании АвтоВАЗ, в число которых входит и ВАЗ 2114, прекрасны тем, что буквально созданы для тюнинга. Многие молодые водители выбирают в качестве первого автомобиля именно «четырнадцатую» модель. Это обусловлено широкими возможностями по доработке с минимальными вложениями. Эта машина прекрасно поддается внешнему тюнингу, а нынешний рынок запчастей позволяет усовершенствовать внутреннюю начинку. В том числе заменить гидроусилитель на электроусилитель рулевого управления.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Электроусилитель на ВАЗ 2114. Ручкам хорошо)

Замена замка зажигания ваз 2114 своими руками

Всем привет!

После установки руля с подогревом, пересвета приборной панели, решил окончательно добить себя комфортом в области рулевой колонки.

Заказал себе электроусилитель руля. Заказывал ЗДЕСЯ.

А что, удобно – заказал, оплатил, подождал, поизучал схему подключения(на сайте все есть).

В комплект соответственно входит сам электроусилитель от приоры, переходная пластина, проводка, карданчик(видимо тоже приоровский — непонятно). Электроусилитель вот такой

Ну и в воскресенье дунул в гараж устанавливать все это добро:

Снимаем руль, кожух рулевой колонки, подрулевые переключатели.

Сразу снял «бороду»(накладку панели приборов) и вытащил комбинацию приборов(к ней будем подключать электрику).

Снимаем замок зажигания(можно снять после снятия самой рулевой колонки). Тут ПОДСТАВА №1. Он прикручен болтами со срывной головкой. Замок я уже когда-то менял, поэтому когда прикручивал новый, старался не сорвать болты. Один все-таки сорвал. Мурзилка и интернет советуют взять в руки зубило и долбить по болту, чтобы он немного прокрутился против часовой стрелки и ослабил хватку, потом открутить его пассатижами. У меня так категорически не получалось, поэтому я просверлил отверстие в болте диаметром 3мм и вбил туда шестигранник на 4мм. Соответственно крутанув затем шестигранник, болт легко открутился.

Снимаем сам рулевой вал вместе со старым карданчиком. Для этого откручиваем болт «на 13» крепящий карданчик к рулевой рейке. Откручиваем 4 болта, крепящих сам вал. Два передних «на 13»

Виды и достоинства усилителей руля

Как делается обшивка дверей ваз-2114 своими руками

Установочный комплект

Электроусилитель

Схема электромеханического усилителя

ЭУР выполняет несколько задач.

Оказывает положительное воздействие на управляемость, маневренность, отлично удерживает автомобиль на дороге, позволяет почувствовать машину. Убери электроусилитель, и управление превратится в сплошное испытание нервов и физической формы водителя.
Отлично справляется с температурными перепадами, которые особенно характерны для российского климата. Даже экстремально низкие температуры не влияют на электроусилитель, что позволяет достойно выдерживать подобные режимы эксплуатации всей рулевой системе машины.
Усилие от электроусилителя положительно сказывается на расходе топлива. Регулируя степень усиления, вы тем самым контролируете аппетит своего автомобиля. Так что появление эур на ВАЗ 2114 стало знаковым событием для отечественного автопрома.

Гидроусилитель

Функции у ГУР следующие:

Автомобиль становится более послушным, хорошо маневрирует, откликается на работу рулем водителем;
Обеспечивает смягчение ударов по рулю при прохождении сложных дорожных участков. В нашей стране подобных хоть отбавляй;
Гидроусилитель идеально подходит для регулярной езды по проселочным дорогам. В этом компоненте электроусилитель существенно уступает ГУР;
Водитель лучше чувствует дорогу, своевременно принимает решения, и система на них откликается;
Усиление за счет рабочей жидкости позволяет сократить количество оборотов обода руля для совершения манёвров. Это экономит силы водителя.

https://youtube.com/watch?v=vjwdqpR7BkE

Электроусилитель руля на ваз 2114 его устройство, ремонт и замена

Рулевая система автомобиля ВАЗ 2114 с самого своего производства предполагала возможность установки гидроусилителя руля при помощи установочного комплекта. Это касается и электроусилителя руля или просто ЭУР.

Такая модификация позволит легче поворачивать автомобиль и повысит комфортное управление. Особенно это касается водителей, которые большую часть времени ездят в городе.

Основным отличием гидроусилителя руля (ГУР) от ЭУР заключается в том, что сила (эффективность) работы первого напрямую зависит от скорости работы мотора. При большой скорости вращать руль уж слишком легко. Это сказывается как на ощущении езды, так и на управляемости.

Для преодоления таких проблем ГУР подсоединяется не напрямую к мотору, а используя регулятор коэффициента усилений. Именно таким функционалом владеет электроусилитель. Для работы ЭУР не характерна прямая связь усилия с мощностью мотора, что позволяет включаться в работу насколько это нужно в конкретной обстановке.

Электроусилитель руля для ВАЗ 2114

Для ВАЗ 2114 подойдет аналогичный ЭУР как для Лады Приоры.

Дополнительные плюсы использования электроусилителя вместо ГУР:

Меньшие требования к обслуживанию (не нужно следить за маслом, соединениями).
В мороз не нужно прогреваться, как при использовании ГУР.
Установить ЭУР намного легче (не нужно будет вмешиваться в моторный отсек).
Высокая надежность.
Минусом можно назвать только меньшую мощность, хотя на легковых автомобилях типа ВАЗ 2114 это совсем не заметно.

Стоит ли устанавливать электроусилитель руля?

Ответ уникален для каждого автолюбителя. С одной стороны, вращения руля становится легким и эффект действительно заметен. С другой стороны, помимо финансовой стороны вопроса (а это как минимум 15-20 тыс. рублей) вам нужно будет потратить целый день, чтобы его установить. Выбор полностью лежит за вами, но если вы все же решитесь, то поможем вам с установкой.

Инструкция по установке

Установка основного блока

При установке электроусилителя надо учитывать, что нужно будет заменить рулевую колонку ВАЗ 2114 «колонкой с электроприводом». Для этого начнем с проводки. Нужно будет разобраться с колодками. «Скруток» никаких не нужно будет. В колодке есть клемма, которую нам нужно извлечь и вставить ее на колодку в жгуте.

Свободную клемму жгута вставляем именно в то место, где был штатный провод. Специальный жгут для этого не нужен. Соедините два провода с сечением 4 квадрата с аккумулятором. Не забываем подключить предохранитель на 50А. «Слаботочкой» подключится к тахометру, датчику скорости, массе, к-линия и проводок на контрольную лампу.

Не забудьте проверить наличие сигналов спидометра и тахометра.

Снимаем кожух с переключателями и замком зажигания.
Откручиваем болт на рейке и снимаем ее. Нужно определить, насколько «родная» деталь больше нашей новой.
Устанавливаем на ЭУР вал. Сам вал после этого прикрепляем на свое место.
Настраиваем проводку. Протягиваем к аккумулятору из салона два кабеля, лучше всего через левое крыло.

Чтобы провести проводки можно:

Снять сначала бачок омывателя.
Взять твердую проволоку и протаскиваем ее, стараясь добраться до капота.
Как только она появится у капота, прицепляем к ней наши провода.

Расположение креплений для электроусилителя руля в ВАЗ 2114

Вытягиваем вместе с нашей проволокой.
Подключаем электронику ЭУР. Под панелью приборов есть красная колодка, а в ней оранжевый провод. Именно к нему нужно подсоединить электроусилитель.
Аналогичные процедуры нужно проделать с серым проводом.
Подключаем силовые концы. В АКБ подключаем розовый это плюс, а черный — минус.

Установка на этом завершена. Если все сделали внимательно по инструкции, то будете наслаждаться легкостью управления ВАЗ 2114.

Регулировка положения руля

Если высота и положения руля вам не нравится, то тут нужно будет стачивать края промвала до нужного вам размера или устанавливать прокладки между пластиной и корпусом. Стоит помнить, что электроусилитель руля отключается автоматикой на скорости выше 50 км\час, в отличии от того же самого ГУР.

Процесс установки

Электроусилитель руля

Как известно, на всех автомобилях иностранного производства устанавливают гидроусилитель руля, который изначально идет в базовой комплектации автомобиля. Но, с отечественным автопромом, не все так просто. Так, почти все машины, наоборот, не оснащаются данной конструкцией, а функция идет как дополнительная опция, за отдельные деньги.

ЭУР или ГУР — что лучше выбрать на ВАЗ-2114?

Так, что же установить гидроусилитель или электроусилитель? Этот вопрос терзает множество автомобилистов. Конечно, по всем показателям ЭУР уступает ГУР, но есть один, который перечеркивает все плюсы «гидрика». Этим показателем является цена.

Техническое обслуживание

Чтобы длительное время пользоваться качественной работой EPS, нужно соблюдать такие правила:

не позволять электромеханизму подвергаться физическим воздействиям;
предотвращать попадание влаги в систему, не подвергать её высокой температуре;
при замене блока управления осуществлять его калибровку;
избегать вмешательства в деятельность рулевой колонки.

Важно! Экономия при ЭУР налицо: ведь система работает только в процессе поворота

Съём и установка

В качестве примера рассмотрен демонтаж и установка ЭУР на автомобиле ВАЗ «Лада Калина».

Перед тем как проводить данный вид работ, обязательно следует подготовить:

отвёртки (крестовую и плоскую);
шестигранник (13).

Также выполнить самостоятельно все действия невозможно, поэтому потребуется напарник.

Чтобы снять усилитель, следуйте пошаговой инструкции:

Отсоедините минусовую клемму аккумулятора.
Установите колёса машины в положение «прямо».
Демонтируйте руль и переключатели под ним у авто.
Уберите подрулевые переключатели.
Выкрутите 3 винта, крепящих усилитель на панели.
Снимите усилитель.
Разъедините разъёмы проводов от выводов ЭУР.
Маркером отметьте положения как карданного шарнира, так и вала усилителя.
Открутите гайку на карданном шарнире и извлеките болт.
Две гайки переднего крепления, а затем и заднего отвинтите и снимите ЭУР.

Установка электроусилителя проводится в обратном порядке перечисленных действий.

Знаете ли вы? В Лос-Анджелесе зарегистрировано на 1,8 миллиона авто больше, чем людей, имеющих права.

Ремонт механизма

Ремонт электроусилителя включает:

диагностику электрорейки;
определение причины выдаваемой ошибки и её снятие;
починку мотора ЭУР.

Если автомобиль находится на гарантии, то самостоятельная починка электроусилителя будет неправильным действием. С целью ремонта стоит обратиться в сервисный центр. Если же неисправны датчики, то их можно заменить даже своими руками.

Калибровка

Калибровка заключается в том, чтобы рулевое колесо могло возвращаться в положение «прямо». Существует специальный сканер. Он подключается к диагностическому разъёму. Специалист включает калибрующую программу.

Такую процедуру проводят по нескольким причинам:

после выполнения схождения-развала;
при появлении сигнала соответствующей лампы на панели;
в случае отклонения рулевого колеса от нулевого положения;
после того, как были скинуты клеммы аккумулятора;
при замене дисков;
в связи с переустановкой ЭУР.

Знаете ли вы? На машинах премиум-класса электроусилитель может управлять движением самостоятельно, если авто едет по прямой линии.

Замена масла

В электроусилителе масла нет. Существует ЭРУГ — гибрид электро- и гидроусилителя. Проверять уровень и цвет жидкости в такой системе нужно.

Обычно проводится проверка состояния либо после определённого пробега, либо по причинам:

появившихся шумов (гула, треска);
тугой реверсии руля.

Проверка ЭУР на ваз 2114

Одеваем направляющий на винт крепления вакуумного усилителя. Проводим первоначальную присадку электроусилителя повернув рулевое колесо два, три раза в разные стороны и сделав полный оборот.
Поправляем рулевую колонку. Это обеспечит корректную сочленение промежуточного вала со шлицевой червяка рулевого механизма.
Сильно затягиваем все элементы крепежа, верхних и нижних точках и начинаем тяним проводку.

Проводка ЭУР на ваз 2114

Для удобства предстоящей протяжки проводки, снимаем бочонок омывателя.
Открываем блок предохранителя и через технологическое отверстие, сквозь которого проходит пучок штатной проводки выходящие из моторного отсека, с помощью направляющей подтяжки пропускаем кабели питания. Протягивая их через нишу под крылом и выводим в моторный отсек где соединяют с аккумуляторными батарейками.
Розовый провод в обмотки это плюсовой контакт.
Бежевый голый провод подключается к массе автомобиля.
Индивидуальный предохранитель, размещаем в блоки предохранителей. Размещаем его таким образом, что бы к нему было удобно подобраться в случаи необходимости.
Рядом располагаем диагностическую колодку предварительно свернув её провод. Для неё тоже не предусмотрено штатного места, поэтому её следует разместить в максимально доступным для использование месте.
Снимаем обшивку левой передней стойки и выводим к лобовому стеклу светодиод, сигнализирующий о функционирование электроусилителя.
В процессе работы электронный блок управления непрерывно производит самотестирование усилителя, выдавая на световой индикатор светодиод ходы состояния.
Пресоединяем провод светодиода к штекеру проводки электроусилителя, аккуратно убираем проводку в пространство под передней панелью.
Связываем проводку с электронным блоком управления электроусилителя руля.
Верхнем разъем присоединяем жгут от датчиков.
В нижний питание.
Для правильного выполнения своих функций электроусилителю необходимо постоянно получать и обновлять информацию о текущим режиме в котором работает двигатель, о скорости движение и других параметров автомобиля.
Поэтому нам надо подключить к трем датчиком.
Самый простой способ это подключится к ним через комбинацию приборов.
Выкручиваем винты комбинации приборов и вынимаем её с панели приборов.
Протягиваем проводку от электроусилителя к комбинации приборов, коммутируем по цвету, одинаковые провода идущие от комбинации приборов с проводами жгута электроусилителя оранжевый к оранжевому, коричневый с красной полоской к коричневому с красной полоской, серый к серому.

Сборка электрики ЭУР на ваз 2114

Одеваем нештатный выключатель зажигания. На рулевом валу электроусилителя так же как и на штатном рулевом валу имеется специальный пас выполняющий функцию блокиратора, своеобразный противоугонный системой, для функции замка в комплекте крепежа электроусилителя идут специальные болты с отрывной головкой , точно такие же крепится на заводском замке.
Затянув их до упора, необходимо сорвать шляпки, превратив болты в заклепки.
После установки выключателя зажигания наживляем рулевое колесо, заводим автомобиль и тестируем установленную систему.
Покрутив руль три, четыре раза в разные стороны и сделав полный оборот, не должно присутствовать ни каких посторонних шумов , кроме ели слышного жужжания электромотора.
Если все в порядке, вы это сразу поймете, рулевое колесо будет крутится в несколько раз легче.
Снимаем рулевое колесо.
Одеваем двух рычажный переключатель и подключаем к соответствующим разъемом, контакты идущие комбинации приборов.
Одеваем кожухи рулевой колонки.
На нижнем кожухи имеются пластмассовый кронштейн для проводки, сейчас он будет нам мешать, поэтому срезаем его.
На заключительном этапе для того что бы установить руль в правильно равновесное положение автомобиль загоняется на стенд сход развалов.
На стенде руль выставляют ровно и на этом процессе установки электроусилителя рулевого управления заканчивается.

Виды и достоинства усилителей руля

Гидроусилитель

В том случае, если вас не устраивает положение руля либо его высота, это можно исправить путем регулировки. Для этого необходимо сточить края промышленного вала до необходимых габаритов либо же произвести монтаж прокладок между корпусом устройства и пластиной. При выполнении регулировки необходимо помнить о том, что сам ЭУР отключается автоматикой, когда скорость движения транспортного средства превысит 50 км/час.

Цена вопроса

Стоимость электроусилителя руля для автомобиля ВАЗ 2114 может различаться, в зависимости от магазина, в котором он покупается, а также региона страны. В среднем цена за полный комплект системы варьируется в районе 22-24 тысяч рублей. В Интернете можно поискать магазины, где комплект ЭУР продается по акциям — со скидкой от продавца вы можете приобрести узел за 20 тысяч рублей.

Регулировка положения руля

Если высота и положения руля вам не нравится, то тут нужно будет стачивать края промвала до нужного вам размера или устанавливать прокладки между пластиной и корпусом. Стоит помнить, что электроусилитель руля отключается автоматикой на скорости выше 50 кмчас, в отличии от того же самого ГУР.

Гидроусилитель руля (ГУР) на ВАЗах появился только начиная с ВАЗ 2110, владельцы же ВАЗ 2109 могут довольствоваться только рулевым управлением без усилителя. Не все готовы с этим мириться, поэтому люди самостоятельно устанавливают ГУР от ВАЗ 2110 (2112) на «девятки». В данном случае получаем не только меньшие усилия на руле , но и рейку с меньшим передаточным числом — 2,8 оборота вместо 3,8, что способствует более скоростному рулению.

Рассмотрим в этой статье, как это можно сделать своими руками. Данная статья будет состоять из двух частей, в первой части мы рассмотрим установку насоса гидроусилителя, во второй – установку рулевой рейки под ГУР.

Поехали. Вначале снимаем генератор с кронштейном:

Шкив на ремень генератора нужен ручейковый, как на рисунке ниже, поэтому если стоит другой, то меняем его на такой:

Так выглядит насос ГУР ВАЗ 2110 вместе с кронштейном:

Кронштейн нужно доработать, а именно открутить опору двигателя, отпилить уши ее крепления, а также отпилить крайнее правое крепление (оно мешает). В итоге должно получится так:

Дальше вместо генератора, который мы установим выше, устанавливаем насос ГУР:

Как видим, второй болт нужно будет взять покороче.

Виды и достоинства усилителей руля

Установочный комплект

Электроусилитель

Схема электромеханического усилителя

ЭУР выполняет несколько задач.

Оказывает положительное воздействие на управляемость, маневренность, отлично удерживает автомобиль на дороге, позволяет почувствовать машину. Убери электроусилитель, и управление превратится в сплошное испытание нервов и физической формы водителя.
Отлично справляется с температурными перепадами, которые особенно характерны для российского климата. Даже экстремально низкие температуры не влияют на электроусилитель, что позволяет достойно выдерживать подобные режимы эксплуатации всей рулевой системе машины.
Усилие от электроусилителя положительно сказывается на расходе топлива. Регулируя степень усиления, вы тем самым контролируете аппетит своего автомобиля. Так что появление эур на ВАЗ 2114 стало знаковым событием для отечественного автопрома.

Гидроусилитель

Функции у ГУР следующие:

Автомобиль становится более послушным, хорошо маневрирует, откликается на работу рулем водителем;
Обеспечивает смягчение ударов по рулю при прохождении сложных дорожных участков. В нашей стране подобных хоть отбавляй;
Гидроусилитель идеально подходит для регулярной езды по проселочным дорогам. В этом компоненте электроусилитель существенно уступает ГУР;
Водитель лучше чувствует дорогу, своевременно принимает решения, и система на них откликается;
Усиление за счет рабочей жидкости позволяет сократить количество оборотов обода руля для совершения манёвров. Это экономит силы водителя.

https://youtube.com/watch?v=vjwdqpR7BkE
