Экономайзер принудительного холостого хода (эпхх) карбюратора солекс 2108, 21081, 21083

Принцип действия

Чтобы определить причину неполадки, предпринять действия по устранению неисправности ЭПХХ, необходимо знать о принципе его работы.

1. Экономайзер оснащается выходными и входными цепями.
2. Входные цепи — это концевой выключатель и провод, который подключается к коммутатору.
3. Концевой выключатель дросселя (дроссельной заслонки) сообщает экономайзеру о том, нажата ли в данный конкретный момент педаль газа или нет.
4. Если педаль не выжата, концевой выключатель замыкается на массу.
5. как только педаль газа нажимается водителем, контакт отключается.
6. Провод, который соединяет коммутатор и экономайзер, сообщает о количество импульсов катушке зажигания. По сути, за счет этого экономайзеру удается узнать о фактических текущих оборотах силового агрегата.
7. Выходная цепь у ЭПХХ только одна — электромагнитный клапан ХХ карбюраторной системы (ХХ — холостой ход). Экономайзер может включить и отключить данный клапан.
8. Экономия топлива обеспечивается закрытием топливного жиклера ХХ на больших оборотах мотора.
9. Если педаль газа не выжата, концевой выключатель заслонки замыкается на массу, обороты составляют менее 2,1 тысячи в минуту, тогда экономайзер открывает электромагнитный клапан ХХ.
10. Когда педаль газа нажимается, концевой выключатель размыкается, оставляя при этом клапан открытым все равно. Закрытие клапана происходит только при условии превышения оборотов мотора выше 2,1 тысячи в минуту.
11. Клапан находится в закрытом положении, пока обороты не упадут ниже отметки 1,9 тысячи в минуту.

Статья в тему: Абсолютно вся информация о модуле зажигания ВАЗ 2114

Если автомобиль едет по накату с включенной передачей и отпущенной педалью акселератора, ЭПХХ включаться не будет, даже при условии падения оборотов ниже 1900 в минуту. Экономайзер следит за закрытым положением заслонки. Если при этом обороты мотора на холостом ходу слишком высокие, это воспринимается как движение накатом.

Собственно, это все, что вам необходимо знать о работе такого элемента как ЭПХХ.

Практика и исследования показывают, что применение экономайзера позволяет сэкономить около 5 процентов от расхода мотора.

Honda CR-V или Toyota RAV4: сравнение гибридных версий

Практически так же, как BMW, Audi и Mercedes в своей конкуренции все сильнее подстегивают друг друга, Toyota и Honda тоже в определенном смысле взаимосвязаны. Всем известно противостояние Accord и Camry, однако в будущем соседствовать будут гибридные версии популярных кроссов – Toyota RAV4 Prime plug-in hybrid и Honda CR-V Hybrid. И сегодня мы сравним этих конкурентов между собой.

Внешний вид

Конечно, красота в глазах смотрящего, но, даже не смотря на фейслифтинг для поколения 2021, Honda CR-V Hybrid – это все же больше о сдержанности и консервативности, особенно если сравнивать с ярким и смелым дизайном современных кроссоверов.

Однако и RAV4 в плане передового внешнего вида никак не встанет в один ряд с условной Mazda CX-5. Но RAV4 хотя бы пытаться осовремениться, о чем говорит хоть какая-то выштамповка кузова, мускулистый рельеф и контрастная крыша. Складывается ощущение, что RAV4 совсем немного не хватает до того, чтобы окончательно омолодиться и добавить дерзости в экстерьере.

Оба кроссовера уже не являются законодателями автомобильной моды, хотя и имеют признаки гибридизации. Оба имеют шильдики с обозначением гибридной версии и оттенки синего в отделке.

Интерьер

Если в экстерьере побеждает Тойота, то в салоне практически безоговорочно лидирует Хонда. Для гибридного CR-V 2020 производитель предлагает традиционно функциональный, качественный и продуманный интерьер.

Самое большое изменение – обновленная центральная консоль, в которой добавилось места для кошельков и мелких сумок, есть беспроводная зарядка и кнопочный переключатель режимов работы гибрида. Никуда не делись и одни из лучших в классе показатели по объему грузового пространства и простора для пассажиров. Для многих может оказаться минусом отсутствие запаски, которой пожертвовали ради батареи.

А вот у гибрида от Тойота запаска есть, но сиденья не складываются так, как у конкурента. В салоне RAV4 ощущение, что сидишь в грузовике, куда сильнее, чем в CR-V, особенно с учетом больших кнопок и селекторов и большой же информационно-развлекательной системы. И да, на заднем сиденье здесь опять же намного меньше места.

Следы ржавчины и трещины

А что с инжектором?

Здесь все немного проще, так как регулировок проводить не нужно. Причина – за все отвечает умная бортовая система управления. А конкретно за холостой ход – регулятор (РХХ). Кто-то может называть его датчиком холостого хода, но это понятие в корне неверно. Дело в том, что имеется два типа устройств на инжекторных автомобилях – датчики (считывающие) и исполнительные механизмы. Регулятор холостого хода – это шаговый двигатель, он ничего не измеряет, а наоборот, открывает и закрывает подачу воздуха по специальному каналу.

Определить поломку РХХ можно лишь по внешним признакам и то относительно. Дело в том, что на приборной панели не загорится контрольная лампа, если вдруг прикажет долго жить регулятор. Но вот если ощущаются неустойчивые обороты, либо они вовсе пропали, а двигатель дергается и глохнет, то в первую очередь, конечно, стоит проверить работоспособность РХХ. Стоит заметить, что иногда «Чек» может загораться при неисправном РХХ. Происходит это в том случае, если двигатель детонирует. Датчик детонации дает сигнал о неисправности электронному блоку управления.

Как правильно прочистить карбюратор без снятия

Прежде всего, каждый владелец карбюраторного авто должен иметь и всегда возить с собой специальный аэрозоль-спрей для прочистки карбюратора (так называемый «карбиклинер»). В некоторых случаях бывает достаточно всего лишь снять крышку воздушного фильтра и побрызгать очистителем карбюратора на устройство, после чего работа двигателя нормализуется. Отметим, что такой подход далеко не всегда помогает прочистить канал карбюратора, но иногда дает результаты. Давайте рассмотрим такую очистку подробнее.

• Кроме указанного выше аэрозольного баллончика с чистящим составом понадобятся ключи для снятия крышки воздушного фильтра;
• Сняв корпус фильтра, может понадобиться откручивание электромагнитного клапана карбюратора или заглушки-держателя топливного жиклера, отвечающего за режим холостого хода (что зависит от конструкции дозирующего устройства);
• После откручивания получаем доступ к отверстию в крышке карбюратора. Через указанное отверстие очиститель можно подать для прочистки каналов системы холостого хода, а также переходной системы первой камеры.
• Параллельно карбиклинер следует распылить в первую и вторую камеры, а также впрыснуть в отверстия каналов воздушных жиклеров ГДС (главная дозирующая система).
• Правильным нанесением аэрозоля считается такая, когда средство наносится на стенки самих камер и диффузоры, а также обрабатывается воздушная и дроссельная заслонка. Идущая вместе с баллончиком очистителя насадка в виде тонкой трубочки позволяет обработать самые труднодоступные элементы.
• Дополнительно следует распылить очиститель и туда, где в устройстве карбюратора имеется рычаг привода воздушной заслонки и привод дроссельной заслонки первой камеры, другие рычаги и доступные элементы привода. Это позволяет удалить грязь с элементов управления, что обеспечивает нормальную работу карбюраторного впрыска.
• После нанесения очистителя необходимо выдержать паузу около 5 минут. За это время средство размягчает отложения и смывает грязь;
• Теперь двигатель можно запустить. После запуска, вытянув ручку «подсоса» (это позволит мотору на холостых работать без электромагнитного клапана), также следует немного погазовать.
• Некоторые водители также принудительно повышают обороты выше ХХ, после чего на работающем на более высоких оборотах двигателе дополнительно распыляют очиститель в камеры карбюратора, в отверстия воздушных каналов ГДС, а также в место установки электромагнитного клапана;
• После этого можно снова погазовать, затем процедура очистки повторяется 2-3 раза. Завершающим этапом можно считать установку электромагнитного клапана или заглушки на место, после чего ручка подсоса задвигается.

В других случаях почистить устройство только одним очистителем без разбора карбюратора не получается. Дело в том, что мусор, как правило, накапливается в поплавковой камере карбюратора. В результате засоряются жиклеры, забиваются каналы для подачи воздуха. При этом ответ на вопрос, можно ли прочистить карбюратор без снятия и разбора, все равно будет утвердительным.

Быстрая очистка карбюратора без очистителя

Для реализации задачи необходимо воспользоваться известным способом очистки карбюратора, который заключается в том, что два свечных высоковольтных провода меняются местами (например, провод от первого цилиндра ставится на 4-й цилиндр, а провод с 4-го цилиндра на первый). Затем мотор можно запускать. Силовой агрегат заведется, но двигатель будет «стрелять» и «чихать» в карбюратор. Такая перестановка позволяет выбить мусор из забитых жиклеров назад в поплавковую камеру.

Это получается по причине того, что после запуска двигателя с переставленными проводами нарушается синхронность зажигания и будет создаваться определенное давление от несвоевременного поджига смеси в камерах сгорания. Прочистив таким способом дозирующую систему, высоковольтные силовые провода следует поставить на место и проверить работу ДВС. Данный способ очистки во многих экстренных случаях позволяет доехать на машине до места ремонта.

Для проведения процедуры необходимо знать, как прочистить карбюратор, разбирая устройство. Следует также отметить, что после очистки может потребоваться дополнительная настройка карбюратора, которую должен выполнять опытный мастер.

Регулировка холостого хода карбюратора на ВАЗ-2107

В рамках ликвидации безграмотности по основам регулировки, настройки и ремонта карбюраторов на ВАЗ-2107 проводим серию публикаций с акцентами на основные нюансы и «секреты», основываясь на опыте наших коллег с форума. Итак, сегодня мы вам расскажем как правильно отрегулировать холостой ход на карбюраторе ваз-2107 не имея под рукой газоанализатора, а руководствуясь лишь показаниями тахометра. Необходимость регулировки возникает у владельцев ВАЗ классики достаточно часто. Признаки — двигатель неустойчиво работает в режиме холостого хода, глохнет, троит и т.д. Итак, поехали, данная процедура описана в простых 6 действиях для регулировки.

Обращаем ваше внимание на расположение винтов качества и количества на карбюраторе ОЗОН для ВАЗ-2107

2. Вращая винт качества, находим такое его положение, при котором обороты будут максимальными.

4. Проверяем, что положение винта качества обеспечивает максимально возможные обороты для данного положения винта количества. Если это не так, то добиваемся винтом качества максимально возможных оборотов и винтом количества восстанавливаем обороты выше номинальных на 15%. Снова проверяем, что положение винта качества обеспечивает максимально возможные обороты, возвращаем винтом количества обороты к +15% от номинала. И т.д. до того момента, когда при скорости вращения на 15% больше номинальной любое вращение винта качества будет приводить только к уменьшению оборотов.

5. Заворачивая винт качества, снижаем обороты до номинальных.

6. Проверяем и убеждаемся, что двигатель на автомобиле работает ровно, без «троения» на холостом ходу и не глохнет при резком закрытии дроссельной заслонки

Вкратце можно всё это изложить так:

1. Находим такое положение винта качества, при котором обороты будут максимальные. 2. Если потребуется, винтом количества устанавливаем обороты на 15% (130. 150 об/мин) выше требуемых оборотов ХХ. 3. см. п.1 4. см. п.2 5. Когда уже не будет требоваться корректировка оборотов винтом количества, заворачиванием винта качества уменьшаем обороты на 15%, т.е. до требуемых оборотов ХХ.

На что следует обратить внимание:

Если регулировка выполнена верно, то при снятии клеммы с электромагнитного клапана или вакуумного шланга со штуцера корпуса регулировочного винта «количества», двигатель должен сразу заглохнуть.

Если при закручивании винта «качества» до упора двигатель не глохнет, то скорее всего сильно приоткрыта одна из дроссельных заслонок — отрегулируйте стопорные винты.

Обратите внимание на возвратную пружину и привод «газа». Дроссельная заслонка должна чётко возвращаться в исходное положение при отпускании педали газа

Как ездить максимально экономично?

На расход топлива влияет не только техническая исправность автомобиля, но и стиль вождения. Частые и резкие разгоны, езда на высоких оборотах приводят к бессмысленному перерасходу топлива. Правильно выбранная передача и спокойный стиль вождения уменьшает расход топлива. Но далеко не всегда езда на низких оборотах приводит к уменьшению расхода топлива. Как же добиться минимального расхода топлива?

В европе развито движение (или спорт?) «гипермайлинг», где увлечённые люди ставят рекорды экономичности, но порой это стремление доходит у них до абсурда, такого как отказ от таких вещей как кондиционер, изготовления каких то немыслимых обвесов для лучшей аэродинамики, уменьшения веса, замена всех ламп на светодиоды для уменьшения нагрузки на генератор и т.д. Мы же пока не будем доходить до таких крайностей.

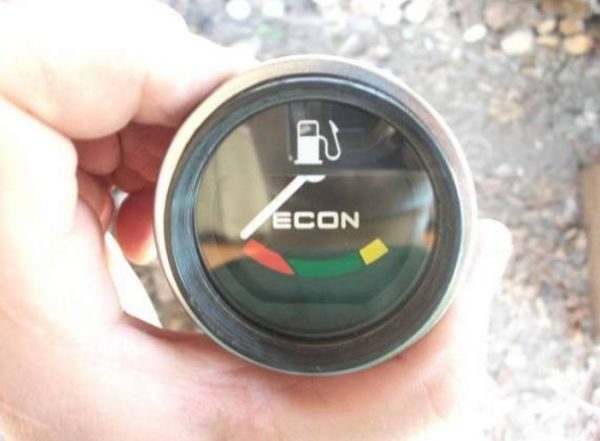

На карбюраторных ВАЗах на панели приборов был механический экономайзер. Прибор позволяющий оценить нагрузку на двигатель и соответственно мгновенный расход топлива.

Удерживая стрелку в зелёной зоне можно было добиться минимального расхода топлива. Работал прибор от разряжения во впускном коллекторе после дроссельной заслонки. Чем выше нагрузка, тем больше открыта заслонка и ниже разряжение, тем дальше стрелка отклоняется в красную зону.

Многие современные автомобили (к примеру Форд Фокус 2 на первом фото и в видео) имеют подобную опцию, но пользоваться ей неудобно. Показания в цифрах постоянно скачут и когда стоим показывает расход в литрах в час, когда начинаем ехать переключается в литры на 100 км. Мне это не подходит.

На известном форуме гипермайлеров «ecomodder.com» продают устройство «Scan Gaude 2» по сути бортовой компьютер с расширеными функциями для экономичного вождения.

Однако цена его очень высока, набор функций избыточен, размер огромный и опять же показания в цифрах, а это неудобно.

Поэтому и был изготовлен электронный аналог ВАЗовского экономайзера, только здесь мы мерим не разряжение во впуске, а длительность открытия форсунок за определённое время. И отображается непосредственно количество влитого в двигатель топлива за определённое время, отображается это количество в виде прогресс бара. Смысл тот же, пытаемся уменьшить количество влитого топлива меняя свой стиль вождения, чем и добиваемся уменьшения расхода топлива.

В видео работа электронного экономайзера на автомобиле Форд Фокус 2, двигатель 1,6, механика. Для примера, чтобы продемонстрировать почему езда на низких оборотах не всегда экономична я полностью нажал на газ на высокой передаче (0:56) , как видим количество топлива резко выросло, но при этом ускорения практически не последовало, это неправильно выбранная передача, такая езда приводит к перегрузке двигателя и увеличению расхода топлива.

В ближайших планах проверить какой минимальный расход можно получить при обычном ( не по пенсионерски, но и не как на гоночном треке) движении по трассе.

Вот успехи Английских гипермайлеров в 2020 году — » Ford Fiesta, с удостоенным наград «Двигатель года» бензиновым двигателем EcoBoost (1 л, 123 л.с.) под управлением бывших пилотов заводской раллийной команды Ford Энди Доусона (Andy Dawson) и Эндрю Мэрриота (Andrew Marriott), продемонстрировала средний расход на уровне 2,9 л на 100 км и победила в зачете автомобилей с бензиновыми двигателями. Экипажу удалось на 14% улучшить прежний рекорд и на 33% превзойти официальные данные расхода топлива».

особенности нашего экономайзера:

• маленький размер 4 х 1.5 см
• не требует настройки
• простое подключение
• подходит на инжекторные автомобили

Экономайзер имеет три провода для подключения, белый или зелёный цвета дисплея, разные варианты начальной заставки. Цена 1000 . Доставка почтой России первым классом 200р.

По вопросам относительно экономайзера обращаться по т. +7 960 949 4825 можно писать в вацап.

Замена датчика экономайзера ВАЗ 2107

Для замены датчика экономайзера потребуется:

• новый датчик типа 18.3806;
• отвёртка с плоским лезвием.

Порядок замены датчика экономайзера

Панель, которая закрывает датчик, довольно хрупкая. Поэтому при её демонтаже не следует прилагать больших усилий. Замена датчика осуществляется по следующему алгоритму:

1. Панель над датчиком экономайзера держится на четырёх пластиковых защёлках. Жало отвёртки аккуратно просовывается в щель над датчиком. Используя отвёртку как рычаг, панель аккуратно выдвигается на себя до тихого щелчка, означающего, что защёлка вышла из зацепления.
2. Аналогичным образом отстёгиваются другие защёлки. Открывается доступ к датчику.

Таким образом, заменить экономайзер принудительного холостого хода ВАЗ 2107 сможет даже неискушённый автолюбитель. Для этого необходимо лишь тщательно следовать рекомендациям специалистов.

Настройка уровня поплавковой камеры

Это первое, с чего начинается регулировка любого карбюратора. Именно от этой части будет зависеть расход и устойчивость работы двигателя

Уровень должен находиться на номинальной отметке, установленной заводом-производителем, поэтому очень важно соблюдать технологию

Установка уровня топлива в поплавковой камере: I — крышка карбюратора; 2 — седло игольчатого клапана; 3 -упор; 4 — игольчатый клапан; 5 — шарик запорной иглы; 6 -оттяжная вилка иглы клапана; 7 — кронштейн поплавка; 8 -язычок; 9 — поплавок; 10 — прокладка.

Верхняя крышка карбюратора снимается, но перед этим, нужно подкачать ручной бензонасос, чтобы проверить установленный уровень. Номиналом называют уровень бензина, расположенный на половине наклонной поверхности. Если он выше или ниже, то настройте уровень поплавка, подгибая регулировочные усики. Обороты ХХ регулируются и поплавковой камерой.

Чтобы проверить, достаточно накинуть крышку сверху, запустить двигатель и тут же заглушить. Снова открыть крышку и проконтролировать уровень. После этого, можно переходить к следующему этапу.

Регулировка холостого хода ВАЗ 2107 фото и видео

Устойчивая работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка режима холостого хода возможна и без привлечения специалистов при условии выполнения всех рекомендации руководства по эксплуатации. Исправный карбюратор при правильно выставленном угле опережения зажигания и зазорах между контактами трамблера.

Регулировка режима согласно технической документации должна производиться с применением прибора, определяющего уровень CO в выхлопных газах. В гаражных условиях карбюратор обычно настраивается на глаз и по встроенному тахометру. Описание предписывает частоту вращения коленчатого вала в пределах от 700 до 900 оборотов в минуту. При меньших значениях системы карбюратора неспособны обеспечить устойчивую работу двигателя, при больших — возрастает расход топлива.

Диагностика систем двигателя

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, качество и состав топлива при этом не всегда отвечают требования стандарта. Засорение карбюратора, в частности, системы, обеспечивающей функционирование в режиме холостого хода, может привести к неустойчивой работе. В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.

Основные причины неустойчивой работы двигателя автомобиля ВАЗ 2107 при работе вхолостую:

1. неправильный уровень топлива в поплавковой камере;
2. засорение сетчатого фильтра, жиклеров и каналов;
3. ограничение или затруднения хода клапана в ЭПХХ;
4. подсасывание воздуха через поврежденные прокладки, мембраны или трубки;
5. засорение воздушного фильтра;
6. подгорание контактов или неправильный зазор между ними;
7. некондиционные свечи;
8. неправильная регулировка угла опережения зажигания.

Прежде, нежели приступать к настройке карбюратора следует восстановить его работоспособность, в противном случае невозможно добиться устойчивого результата.

Обслуживание и устранения неисправностей

Регламентные работы на системах, обеспечивающих работу двигателя следует начинать с его полного осмотра. Для удобства с карбюратора снимается корпус воздушного фильтра и производится осмотр всех воздушных трубок. На них не должно быть трещин, а материал должен сохранять эластичность. При необходимости карбюратор демонтируется и производится его полная разборка с дефектацией и заменой неисправных деталей.

На следующем этапе производится диагностика, устранении выявленных неисправностей и регулировка системы зажигания. Рекомендуется мелкой наждачной бумагой почистить контакты в трамблере, заменить свечи и правильно установить угол опережения. Это можно сделать при помощи тестера или примитивной контрольной лампы. Переходить непосредственно к регулированию двигателя ВАЗ 2107 имеет смысл только в том, случае если приведены в порядок карбюратор и другие системы.

Настройка силового агрегата

Регулировка режима холостого хода производится в помещении с хорошей вентиляцией или на улице. Необходимо убедиться, что воздушная заслонка полностью открыта, для чего рукоятка досылается вперед до упора. Теперь карбюратор полностью готов к настройке режима.

Последовательность действий мастера следующая:

1. В выхлопную трубу вводится датчик прибора, который определяет концентрацию угарного газа в выхлопе. Устройство включается, и с него снимаются показания, которые характеризуют работу карбюратора.
2. В случае превышения установленных параметров винт качества смеси закручивается при помощи отвертки. Это действие выполняется в несколько приемов с постоянным контролем выхлопа.
3. Падение оборотов холостого хода компенсируется тем, что карбюратор ВАЗ 2107 подстраивается винтом количества смеси.

Процедура продолжается до тех пор, пока двигатель не станет устойчиво работать в данном режиме. В случае отсутствия прибора регулировка исправного карбюратора на автомобиле ВАЗ 2107 может быть произведена без него. При определенном навыке данная операция не займет много времени.

Регулировка режима холостого хода без прибора

Большинство опытных мастеров и водителей выполняют настройку силового агрегата ВАЗ 2107 следующим образом:

1. Винтом качества смеси карбюратора выставляются минимальные обороты, при которых двигатель работает неустойчиво, но не глохнет.
2. Частота вращения увеличивается за счет добавления смеси.

Процедура с винтом качества смеси повторяется до тех пор, пока карбюратор будет обеспечивать устойчивую работу двигателя.

На практике такой способ применяется достаточно часто и при достаточном опыте водителя положительный результат гарантирован.

Замена датчика холостого хода

Датчик холостого хода ВАЗ 2107 можно снять лишь вместе с корпусом дроссельной заслонки. Чтобы избежать ожогов при выполнении работ, необходимо убедиться что двигатель остыл. Для демонтажа датчика следует выполнить такие операции:

После снятия датчика нужно проверить уплотнительное кольцо, расположенное в месте крепления датчика холостого хода. Если оно потрескалось или неэластично, необходимо произвести замену.

Проверка датчика холостого хода состоит в контроле сопротивления между выводами его обмоток. Между A-B и C-D оно должно быть примерно 53 Ома, между A-C и B-D – стремится к бесконечности. Если сопротивление иное, датчик холостого хода необходимо заменить новым.

Перед установкой нового датчика нужно проконтролировать величину выступа его иглы. Она должна выступать не больше чем на 23 мм. Проверить это можно так:

Подать плюс на вывод D датчика холостого хода ВАЗ 2107.

Коснуться проводом массы вывода С датчика холостого хода. Игла немного выдвинется. Многократными касаниями, имитируя импульсы от источника питания, выдвинуть иглу так, чтоб она заняла крайнее положение.

Штангельциркулем проверить величину выступа. Если выступ иглы больше 23 мм, датчик нужно менять на новый.

Перед установкой регулятора холостого хода необходимо смазать машинным маслом резиновое уплотнительное кольцо.

Установка датчика холостого хода происходит в последовательности, обратной снятию. При установке необходимо проверить исправность ленточных хомутов и при необходимости заменить их. Также надо учесть, что устанавливать корпус дроссельной заслонки необходимо только на новую прокладку.

Карбюратор ВАЗ 2107 холостой ход обеспечивается при помощи системы экономайзера принудительного холостого хода (ЭПХХ). Для того чтобы обнаружить неисправность системы, в данной статье описаны методы проверки и замены всех компонентов системы принудительного холостого хода карбюратора ВАЗ 2107.

Латинский термин

Как использовать схему предохранителей на ВАЗ-2110 во время ремонта машины?

Экономайзер принудительного холостого хода (ЭПХХ)

Рассматривая автомобильный экономайзер, нельзя обойти стороной и такое устройство, как ЭПХХ. У него совсем другое назначение, чем у обычного экономайзера. Если последний, как мы только что рассмотрели, обогащает топливную смесь при значительных нагрузках, то ЭПХХ, наоборот, обеспечивает экономию топлива. Режим принудительного холостого хода – особый вариант движения.

Как правило, это связано с торможением двигателем при движении на спуске или накатом, когда скорость включена и газ отпущен. ЭПХХ дополняет имеющуюся в карбюраторе систему холостого хода. Она выполняет подачу топлива в двигатель при закрытой заслонке. В этом случае за счет разрежения, создаваемого под ней, горючее по специальному каналу холостого хода проходит через жиклер и поступает в мотор, что и обеспечивает его работу в таком режиме.

Однако если при этом машина двигается накатом или с горки, то коленчатый вал вращается с большей частотой, чем свойственно режиму холостого хода, что вызывает повышенное потребление бензина и снижает эффективность торможения двигателем. Для исключения этого срабатывает ЭПХХ, и поступление топлива прекращается. В режиме принудительного холостого хода поступление бензина прерывается с помощью электромагнитного клапана, управляемого достаточно простым электронным блоком.

Исходными данными для срабатывания ЭПХХ (электромагнитного клапана) являются сигнал датчика о закрытой заслонке и повышенное число оборотов коленвала. Такой режим ЭПХХ поддерживает пока:

• скорость движения при отпущенной дроссельной заслонке не уменьшится;
• не будет выключена передача и автомобиль начнет двигаться в режиме обычного холостого хода;
• водителем не будет нажата педаль газа и движение продолжится с повышенной скоростью, экономайзер выключится по положению заслонки.

Работа экономайзера в составе карбюратора обеспечивает обогащение ТВС при повышенной нагрузке, а также экономию топлива и лучшую эффективность торможения мотором в режиме принудительного холостого хода.

Мне нравится2Не нравится1

Замена датчика экономайзера ВАЗ 2107

Для замены датчика экономайзера потребуется:

• новый датчик типа 18.3806;
• отвёртка с плоским лезвием.

Порядок замены датчика экономайзера

Панель, которая закрывает датчик, довольно хрупкая. Поэтому при её демонтаже не следует прилагать больших усилий. Замена датчика осуществляется по следующему алгоритму:

1. Панель над датчиком экономайзера держится на четырёх пластиковых защёлках. Жало отвёртки аккуратно просовывается в щель над датчиком. Используя отвёртку как рычаг, панель аккуратно выдвигается на себя до тихого щелчка, означающего, что защёлка вышла из зацепления.
2. Аналогичным образом отстёгиваются другие защёлки. Открывается доступ к датчику.

Таким образом, заменить экономайзер принудительного холостого хода ВАЗ 2107 сможет даже неискушённый автолюбитель. Для этого необходимо лишь тщательно следовать рекомендациям специалистов.
