Электронный блок управления двигателем (эбу, эсуд, контролер)

ВИДЫ БЛОКОВ УПРАВЛЕНИЯ ВАЗ 2114

Четырнадцатая – автомобиль, производство которого велось в течении 12 лет. На протяжении всего цикла производства инженеры Авто-ВАЗа занимались постоянным усовершенствованием основных характеристик ВАЗ 2114. Изменения касались в том числе и мозгов машины. На ВАЗ 2114 может быть установлено 8 поколений электронных блоков от разных изготовителей.

Разберемся, как узнать, какой ЭБУ стоит на ВАЗ 2114. Для этого необходимо посмотреть на само устройство – на его корпусе нанесены цифры номера модели, перепишете эти цифры и сопоставьте с маркировкой, приведенной в таблицах этой статьи.

GM-09 И ЯНВАРЬ-4

Первое поколение мозгов четырнадцатой были представлено блоками GM-09 и Январь-4. Такие устройства устанавливались с самого начала производства ВАЗ 2114 по 2003 год.

Первые блоки обладали широким модельным рядом, электронный контроллер ВАЗ 2114 мог отличатся наличием датчика детонации, работающего по резонансному принципу, и соответствием стандарту ЕВРО-2.

На сегодняшний день стоимость такого устройства составляет от 5 до 5,5 тысяч рублей.

Список моделей ЭБУ GM-09 и Январь-4 (на рис.-таблица):

Список моделей ЭБУ GM-09 и Январь-4

ЯНВАРЬ 5.1.Х, ИТЕЛМА 5.1, BOSCH M1.5.4

Следующее поколение мозгов представлено устройствами Январь 5.1.х. (аналогичное устройство также ставилось на ВАЗ 2113 и ВАЗ 2115).

На ВАЗ 2114, выпущенных после 2013 года, может быть установлено 3 варианта блока Январь 5.1.х, отличия между которыми заключается в методе впрыска бензина: существуют устройства с фазированным, одновременным и парно-параллельным впрыском.

Стоит отметить, что данная модельная линейка Январей является полностью идентичной устройствам “Ителма 5.1” и “Bosch M1.5.4”.

Список моделей Январь 5.1.х и Ителма 5.1 (на рис.-таблица):

Список моделей Январь 5.1.х и Ителма 5

Список моделей Bosch M1.5.4 (на рис.-таблица):

Список моделей Bosch M1.5

Наиболее часто встречаемая модель на ВАЗ 2114 2003-2007 года производства – Январь 5.1.1, купить которую сейчас можно за 7-8 тыс. рублей, на экспортные машины чаще всего ставился Bosch 2111 1411020, который стоит аналогичных денег.

Статья в тему: Топливный насос на ВАЗ 2110

ЯНВАРЬ 7.2 И И BOSCH M7.9.7

То, какая модификация Января 7.2 установлена на четырнадцатой, зависит от литража силового агрегата. Контролеры Бош ставились, как правило, только на экспортные модели машин, от которых требовалось соответствие экологическому стандарту Евро-3.

На 8-ми клапанные ВАЗ 2114 объемом 1.5 л. устанавливались следующие контролеры (на рис.-таблица):

Список контроллеров на ВАЗ 2114 8 клапанов 1

На ВАЗ 2114 с объемом двигателя 1.6 литров (на рис.-таблица):

Список контроллеров на ВАЗ 2114 8 клапанов 1.6 литра

Стоимость нового Январь 7.2 варьируется в пределах 7-8 тысяч, БУ-шного – примерно в половину меньше, тот же ЭБУ 2111 1411020 81 можно взять за 3-3.5 тысячи рублей..

ЯНВАРЬ 7.3

Этот ЭБУ производился заводами Ителма и Автэл, в зависимости от модификации он мог соответствовать экологическому стандарту Евро-3 или Евро-4.

Соответствие ЭБУ ВАЗ 2114 экологическому стандарту

Рекомендуем: Замена масла в коробке автомат

Новая Ителма 11183 1411020 02 стандарта ЕВРО-3 стоит сейчас около 8 тысяч рублей.

Ближний свет

Серийные прошивки автомобилей ВАЗ, ЭБУ Январь 7.2

 Январь 7.2 производства «Ителма» Идентификатор ПО Номер ВАЗ Нормы  Примечание I203EK33 2111 – 1411020-82 Е2 Досерийная товарная версия, считана с автомобиля. Выпущено всего 48 авто.  I203EK34 2111 – 1411020-82 Е2 1 Серийная версияСогласно ИП ВАЗ №70 – 2005‑И признана дефектной I203EL35 2111 – 1411020-82 Е2 2 Серийная версияСогласно ИП ВАЗ №70 – 2005‑И признана дефектной I203EL36 2111 – 1411020-82 Е2 3 Серийная версия  I204DM52 21114 – 1411020-32 Е2 1 Серийная версия для двигателя 21114 (1,6). Отсутствует в офиц. информации  ВАЗ I204DM53 21114 – 1411020-32 Е2 2 Серийная версия для двигателя 21114 (1,6)  I204DO57 21114 – 1411020-32 Е2 3 Серийная версия для двигателя 21114 (1,6). В прошивке исправлена алгоритмическая ошибка, приводящая к переобогащению при сбросе газа. Первая прошивка 8V с функцией регистратора (неактивировано). I205DM52 21124 – 1411020-32 Е2 Досерийная версия для двигателя 21124 (1,6) I205DM53 21124 – 1411020-32 Е2 1 Серийная версия для двигателя 21124 (1,6) I205DO54 21124 – 1411020-32 Е2 2 Серийная версия для двигателя 21124 (1,6). В прошивке исправлена алгоритмическая ошибка, приводящая к переобогащению при сбросе газа. Первая прошивка 16V с функцией регистратора (неактивировано). I226FM10 21067 – 1411020-12 Е2 1 Серийная версия на классику 1,6 л. I201CO56 11183 – 1411020-22 Е2 1 Серийная версия на Калину 1,6 л. I201CO57 11183 – 1411020-22 Е2 2 Серийная версия на Калину 1,6 л. I201CO58 11183 – 1411020-22 Е2 3 Серийная версия на Калину 1,6 л.Отличие от I201CO57 – раздельные пороги вкл./выкл. вентиляторов.  Январь 7.2 производства «АВТЭЛ» A203EK34 2111 – 1411020-81 Е2 1 Серийная версия  A203EL35 2111 – 1411020-81 Е2 2 Серийная версия A203EL36 2111 – 1411020-81 Е2 3 Серийная версия  A204DM53 21114 – 1411020-31 Е2 2 Серийная версия для двигателя 21114 (1,6) A204DO57 21114 – 1411020-31 Е2 3 Серийная версия для двигателя 21114 (1,6)  A205DM53 21124 – 1411020-31 Е2 1 Серийная версия для двигателя 21124 (1,6)  A205DO54 21124 – 1411020-31 Е2 2 Серийная версия для двигателя 21124 (1,6)  A205DO57 21124 – 1411020-31 Е2 3 Серийная версия для двигателя 21124 (1,6)  A226FM10 21067 – 1411020-11 Е2 1 Серийная версия на классику 1,6 л.  А201СО56 11183 – 1411020-21 Е2 1 Серийная версия на Калину (под 7.2) А201СО57 11183 – 1411020-21 Е2 2 Серийная версия на Калину (под 7.2) А201СО58 11183 – 1411020-21 Е2 3 Серийная версия на Калину (под 7.2)   Прошивки ОПП для Январь 7.2  ASUPER11 — Е2 Прошивка для двигателя 21128 (1,8л) I233LO10 2130 – 1411020-13  Е2 Прошивка, на основе ПО I204DO57 для «длинной» Нивы. Без ДФ. Примечание: Прошивки начинающиеся на «I» полностью аналогичны и совместимы с прошивками начинающимися с буквы «А». Этот буквенный код обозначает производителя. «I» – Итэлма, «А» – Автэл

ОПП – Опытное Промышленное Производство.Внимание! Некоторые прошивки на Январь 7.2 представлены в двух видах, в сжатом формате «Combiloader» и обычные bin-файлы (с префиксом «с»). Некоторые архивы содержат прошивки, слитые с заводских авто, но, тем не менее, с разной КС, отличающейся от официальной информации.

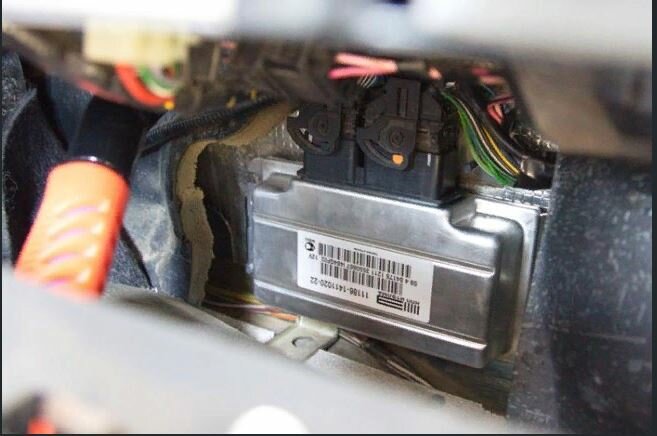

Где находится блок управления

Согласно особенностям конструкции автомобиля, “мозги” ВАЗ-2114 находятся под торпедой. Чтобы демонтировать электронный блок для ремонта или перепрошивки, нужно вначале разобрать туннель. Это можно сделать, открутив несколько саморезов со стороны пассажирского кресла. Оттуда же очень удобно подцепить саму пластиковую панель. Когда демонтаж будет закончен, можно будет увидеть отверстие, через которое легко дотянутся до ЭБУ. Он закреплен на металлическом фиксаторе.

Далее для окончательного демонтажа устройства необходимо взяться за фиксатор и поддерживать блок управления. После этого следует вывернуть болт и аккуратно вытянуть корпус блока управления. Заблаговременно следует обесточить бортовую сеть автомобиля.

Короткие замыкания – это враги любых электронных устройств. Но данное авто – это особый случай. При демонтаже нужно снять не только массу, но и плюсовую клемму. ЭБУ стоит дорого, он очень чувствителен к КЗ.

Нужно быть готовым к тому, что на б/у авто иногда ЭБУ в штатном месте может отсутствовать. Где «мозги» ВАЗ-2114 находятся, если в положенном месте их нет? Владельцу придется поискать этот блок.

Распиновка разъемов ЭБУ ВАЗ Bosch

Bosch 7.9.7 Январь 7.2

Полезное: Распиновка замка зажигания ВАЗ

Как прошить ЭБУ ВАЗ 2110 своими руками

Для того, чтобы прошить ЭБУ ВАЗ 2110 вам потребуется выполнить следующий порядок действий:

1. Скачать и приобрести: К-лайн Адаптер (для примера МастерКит или Ромокабель, любой другой) АКБ, или БП (12V), Программа (в моем случае winfe_1.13) Авторская(или стоковая) прошивка. в моем случае i205LR54_v7.3.bin
2. Блок снять для удобства работы на столе.PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ
3. Схема подключения к блоку ЭБУ
4. 51,53 контакт ЭБУ — Масса71 контакт ЭБУ — К-Лайн (сюда подключается адаптер для программирования)13 контакт ЭБУ — Включение зажигания (+12В)12 контакт ЭБУ – Неотключаемое питание (+12В)43 контакт ЭБУ — Разрешение программирования (+12В, через резистор порядка 4КОм)44,63 контакт ЭБУ — Питание главного реле (+12В)
5. Для подключения можно приобрести такой разъем
6. Теперь когда всё подготовилиПереходим к программе winfe_1.13(программа работает как из по Win ХР так и из под Win 7)Открываем программуВыбираем Январь 7.2Выставляем Порт(Щелкаем и выбираем тот на котором Адаптер)Выставляем скорость 57600
7. Все подключено, настроено, программа открыта, врубаем питание на 13 контакт, ждем секунд 30 должна появиться надпись “Связь с ЭБУ”, если не появилось выключаем питание сек на 5-10 и включаем опять. Если не появляется, проверяем правильность подключения!
8. Как связь появилась щелкаем на кнопку «Программирование ЭБУ» и выбираем свою Декриптованную прошивку в формате “bin” весить она должна 64 кбайта! Если же она весит меньше(или программа её не понимает), значит надо Декриптовать программой «Enigma»
9. Заходим щелкаем Распаковать прошивку, выбираем свою криптованную, Енигма её Декриптует! Далее опять выбираем нашу декриптованную прошивку и ждем когда она зальется. ЕЕПРОМ не трогаем. Отключаем, идем ставим.После перепрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!

Инструкция по снятию и замене ЭБУ

Необходимость демонтажа блока ЭСУД 16 клапанного двигателя десятки возникает в случае необходимости проведения ремонта при выявлении неисправностей. Сам процесс ремонта будет зависеть от того, что конкретно произошло в работе ЭБУ. К примеру, если окислились контакты на разъеме модуля, то блок необходимо демонтировать для их зачистки или замены. Если причина кроется в повреждении корпуса, то устройство нужно снимать для замены, если же внутрь попала вода, то модуль следует снять для того, чтобы высушить. Только после того, как вы просушите блок, его можно будет протестировать.

В том случае, если проблема кроется в работоспособности платы и некоторых выгоревших элементах, то ее можно попытаться отремонтировать самостоятельно, перепаяв некоторые компоненты. Но мы бы все же порекомендовали обратиться за помощью к специалистам, особенно, если никогда ранее вы не сталкивались с подобной задачей (автор видео о ремонте управляющего контроллера — Вячеслав Чистов).

Инструменты

Чтобы произвести замену модуля, вам потребуется:

• торцевая головка на 10;
• рукоятка для трещотки;
• крестообразная отвертка.

Последовательность выполнения работы

Перед демонтажем устройства следует отключить минусовую клемму от аккумулятора авто:

Транспортное средство необходимо поставить на ровную поверхность, без склонов, при этом нужно поставить авто на стояночный тормоз.
Следующие этапы работы выполняют в салоне авто

Вам необходимо осторожно отключить разъем с проводами от блока управления, но перед этим следует отсоединить защелку.
Когда вы доберетесь непосредственно до контроллера управления силовым агрегатом, с помощью ключа нужно будет выкрутить две гайки, которые фиксируют модуль на планке.
После того, как эти гайки будут выкручены, нужно будет немного сдвинуть саму планку в правую сторону, это позволит высвободить ее из зацепления.
Выполнив эти действия, управляющий контроллер можно будет демонтировать. Если вы производите замену устройства, то при поломке следует произвести замену модуля на аналогичный, который и был установлен

То есть если у вас стоял ЭБУ Январь 7.2, то ставится такой же модуль. Если блок подлежит ремонту, то его следует отремонтировать, после чего установить на место. Процедура монтажа выполняется аналогичным образом, только в обратной последовательности.

Не занимайтесь ремонтом блока управления, если вам никогда ранее не приходилось сталкиваться с такой задачей!

Регулировка контроллера печки

Завод-производитель предусматривает обогрев салона до указанной температуры за пятнадцать минут с отклонением до двух градусов. Ручкой контроллера надо выставить комфортный температурный режим в салоне машины.

Чтобы проверить правильное функционирование печки, используйте обычный ртутный комнатный градусник. Если по истечении пятнадцати минут салон не прогрелся до необходимой температуры, контроллер необходимо отрегулировать.

Для этого вытяните обратно модуль управления печкой и вращайте регулятор температурного режима сначала до максимального значения, потом в обратную сторону. После проведения таких действий установите агрегат на место и ещё раз проверьте работу печки.

Параллельно надо произвести проверку работы заслонок отопителя. Если при переключении температурных режимов присутствуют посторонние звуки, тогда надо проверить состояние заслонок. Если холодный воздух поступает хорошо, а горячий почти не поступает — тогда неисправна нижняя заслонка. При отсутствии нормального потока холодного воздуха при хорошем поступлении горячего — проблема с верхней заслонкой. Причина может быть в деформации заслонок под действием воздуха разных температур. В этом случае лучше заменить штатные пластиковые заслонки алюминиевыми аналогами, которые более стойкие к температурным перепадам.

Принцип работы контролёра (ЭБУ)

Электронный блок управления двигателем в течении всей работы двигателя получает, обрабатывает, управляет системами и датчиками, влияющими как на работу двигателя, так и на второстепенные элементы двигателя (система выхлопа). Контролёр пользуется данными следующих датчиков:

• ДПКВ (Датчик положения коленчатого вала).
• ДФ (Датчик фаз).
• ДМРВ (Датчик моментального расхода воздуха).
• ДТОЖ (Датчик температуры охлаждающей жидкости).
• ДПДЗ (Датчик положения дроссельной заслонки).
• ДК (Датчик кислорода).
• ДД (Датчик детонации).
• ДС (Датчик скорости).
• И другие датчики.

Получая данный от источников, перечисленных выше, ЭБУ контролирует работу следующих датчиков и систем:

• Топливная система (Топливный насос, регулятор давления, форсунки).
• Система зажигания.
• Регулятор холостого хода (ДХХ,РХХ).
• Адсорбер.
• Вентилятор радиатора.
• Система само диагностирования.

Так же, ЭСУД (эбу) имеет три вида памяти:

1. Программируемое постоянное запоминающее устройство (ППЗУ); Содержит в себе так называемую прошивку, т.е. программу, в которую забиты основные показания калибровок, алгоритм управления двигателем. Данная память не стирается при отключении питании и является постоянной. Поддаются перепрограммированию, чип-тюнингу.
2. Оперативное запоминающее устройство (ОЗУ); Представляет собой временную память, в которой хранятся ошибки системы, измеряемые параметры. Данная память стирается при отключении питания.
3. Электрически репрограммируемое запоминающее устройство (ЭРПЗУ). Данный тип памяти, можно сказать, является охраной автомобиля. В ней временно хранятся коды и пароли противоугонной системы автомобиля. Иммобилайзер и ЭРПЗУ сравниваются данными, после чего возможен пуск двигателя.

Описание «мозгов»

Автомобиль ВАЗ 2110 считается первым транспортным средством отечественного автопрома, оснащенным инжекторным мотором. Силовой агрегат управляется при помощи ЭБУ — электронного устройства, который определяет основные параметры работы двигателя в соответствии с сигналами датчиков. По сути, ЭБУ ВАЗ 2110, ВАЗ 2112 или любой другой модели представляет собой «мозги» машины, работа которых влияет на функциональность транспортного средства в целом.

Управляющий контроллер в ВАЗ 2110

В «Десятках», а также ВАЗ 2112 16 клапанов и других моделях, оснащенными системами БОШ 7.9.7 либо Январь 7.2 в головке установлен один винт М6. С этого винта берется масса на катушки зажигания, а масса непосредственно на управляющий модель берется в салоне. Обычно массой служит приваренная шпилька, установленная на кронштейне блока ЭСУД, в частности, за центральной консолью, за левым экраном. В данном случае на кронштейн масса передается через шпильку, которая заварена на моторном щите, посредине. Также следует отметить, что гайка на этой шпильке обычно не затягивается.

Местоположение блока управления

Теперь рассмотрим вопрос места расположения ЭБУ ВАЗ 2110. Это устройство в Десятке расположено под центральной консолью, в ее нижней части, в частности, под контрольным щитком. Для того, чтобы получить доступ к управляющему модулю, следует с пассажирской стороны демонтировать пластмассовую панель, для этого придется воспользоваться отверткой с крестовым наконечником. Сняв накладку, вы увидите множество различных проводов, штекеров, а также предохранительных устройств. Сам контроллер расположен за ними, он прикручен к планке в горизонтальном положении.

Стрелкой указано расположение модуля ЭСУД за центральной консолью

Мощность

Виды ЭБУ (эсуд, контролёр). Какие ЭБУ устанавливаются на ВАЗ?

«Январь-4», «GM-09»

Самые первые контролёры на SAMARA были Январь-4, GM – 09. Они устанавливались на первые модели до 2000 года выпуска. Данные модели выпускались как с резонансным датчиком детонации так и без него.

В таблице представлены две колонки: 1 колонка – номер ЭБУ, вторая колонка – марка «мозгов», версия прошивки, норма токсичности, отличительные особенности .

Ваз 2113-2115 с 2003г. оснащаются следующими типами ЭБУ:

«Январь 5.1.х»

Различаются следующие виды аппаратной реализации:

• одновременный впрыск;
• попарно — параллельный впрыск;
• фазированный впрыск.

Взаимозаменяема с «VS (Ителма) 5.1», «Bosch M1.5.4»

Принцип работы контролёра (ЭБУ)

Электронный блок управления двигателем в течении всей работы двигателя получает, обрабатывает, управляет системами и датчиками, влияющими как на работу двигателя, так и на второстепенные элементы двигателя (система выхлопа). Контролёр пользуется данными следующих датчиков:

• ДПКВ (Датчик положения коленчатого вала).
• ДФ (Датчик фаз).
• ДМРВ (Датчик моментального расхода воздуха).
• ДТОЖ (Датчик температуры охлаждающей жидкости).
• ДПДЗ (Датчик положения дроссельной заслонки).
• ДК (Датчик кислорода).
• ДД (Датчик детонации).
• ДС (Датчик скорости).
• И другие датчики.

Получая данный от источников, перечисленных выше, ЭБУ контролирует работу следующих датчиков и систем:

• Топливная система (Топливный насос, регулятор давления, форсунки).
• Система зажигания.
• Регулятор холостого хода (ДХХ,РХХ).
• Адсорбер.
• Вентилятор радиатора.
• Система само диагностирования.

Так же, ЭСУД (эбу) имеет три вида памяти:

1. Программируемое постоянное запоминающее устройство (ППЗУ); Содержит в себе так называемую прошивку, т.е. программу, в которую забиты основные показания калибровок, алгоритм управления двигателем. Данная память не стирается при отключении питании и является постоянной. Поддаются перепрограммированию, чип-тюнингу.
2. Оперативное запоминающее устройство (ОЗУ); Представляет собой временную память, в которой хранятся ошибки системы, измеряемые параметры. Данная память стирается при отключении питания.
3. Электрически репрограммируемое запоминающее устройство (ЭРПЗУ). Данный тип памяти, можно сказать, является охраной автомобиля. В ней временно хранятся коды и пароли противоугонной системы автомобиля. Иммобилайзер и ЭРПЗУ сравниваются данными, после чего возможен пуск двигателя.

Диагностика исправности и демонтаж блока управления печкой

Модуль САУО находится на центральной консоли машины и отвечает за правильный обогрев салона. Ремонт блока управления печкой ВАЗ-2110 требует определённых знаний в электронике, потому прежде, чем приступить к ремонту детали, надо определить, действительно ли проблема в самом электронном модуле.

Для этого надо изначально демонтировать агрегат и установить на его место заведомо исправную деталь. Возьмите блок САУО у друзей или в сервисном центре для диагностики отопительной системы вашего авто.

Прежде чем выполнять какие-либо работы в автомобиле, которые касаются электроники и проводки, отключите питание аккумулятора во избежание замыкания или перегорания электронных элементов.

Дальше можно приступать непосредственно к снятию агрегата, через который производится координирование функциональности печки. Для этого изначально демонтируются кнопки, которые находятся по бокам печки. Регуляторы отопителя обязательно надо переключить в нулевые позиции. Только после этого можно вытянуть модуль. Делать это надо очень аккуратно, так как к задней стороне агрегата подключены штекеры питания

Как только вы их увидите, их надо осторожно отсоединить, чтобы не повредить контакты. На этом демонтаж можно считать завершённым

На что менять?

Обратите внимание, что если ваш старый контроллер выйдет из строя, менять его следует на точно такой же который был установлен ранее – т.е прямо с завода. Цена подобных устройств в зависимости от вида и года выпуска вашего автомобиля может быть в широком диапазоне и составлять от 4500 до 10000 рублей
