Диагностический разъем приора: особенности и размещение

Компьютерная диагностика авто: основные шаги

Чтобы выполнить диагностику, сперва запускаем свой планшет или ноутбук, а затем подключаем адаптер или удлиненный кабель, соединяющий тестер с разъемом. Он необходим в том случае, если операция осуществляется с использованием стационарного компьютера к соответствующему выходу. После этого остается сделать несколько простых шагов:

• поворачиваем ключ в замке зажигания, чтобы включить питание. Это необходимо, так как в противном случае софт не сможет получить сигнал от контроллера и вывести на дисплей компьютера коды ошибок;
• запускаем программное обеспечение на планшете или на ноутбуке. Если вы не допустили ошибок при подключении и используете только исправное оборудование, на дисплее появится схема всей электронной части автомобиля;
• выбираем в меню нужную нам разновидность диагностики (проверка двигателя, подвески, электрооборудования, коробки передач и прочее) и запускаем процесс.

В ходе диагностики программное обеспечение будет выводить на дисплей лишь коды ошибок, выявленные бортовым компьютером. Для определения тех или иных неисправностей потребуется их расшифровка. Сделать ее несложно, так как на любом специализированном сайте можно легко найти значение всех кодов.

Как правильно выбрать требуемый вид диагностических работ? Мы предлагаем ориентироваться на симптомы неисправности авто. К примеру, если внезапно увеличился расход топлива, следует проверять двигатель, а при появлении постороннего шума в процессе движения оценивать исправность ходовой части машины.

Маршрутный бортовой компьютер (МБК или БК) стал неотъемлемой частью современных автомобилей. Говорит о том, на сколько он может быть полезен думаю не стоит, а вот как подключить бортовой компьютер самостоятельно. интересует многих. И еще, можно ли подключить дополнительный бортовой компьютер в автомобиль ?

Маршрутных компьютеров для «десятки» множество (Штат, Gamma, Multitronics, Орион, Престиж и т.д.), и как правило, инструкция бортового компьютера в которое описан процесс подключения прилагается. Но не редко нам достается б/у БК, без нужной нам документации. Установить бортовой компьютер своими руками не сложно, потому что необходимая колодка для подключения БК уже есть внутри торпедо. Она представляет собой 9ти контактную колодку трапециевидной формы. Добраться до нее лучше всего через правое окно торпедо.

Распиновка штатного разъёма бортового компьютера представлена на рисунке. Дополнительные 10 и 11 контакты используются не на всех БК и предназначены для подключения датчика температуры внешнего воздуха.После того, как мы вставим колодку в маршрутный компьютер, останется лишь подключить К-линию.

Зачем нужна K-Line. По этому проводку от ЭБУ, как раз таки и передается наиболее значимая для нас информация (коды ошибок, температура ДВС и т.д.). К-линия находится в диагностической колодке (которую используют на СТО для диагностики автомобиля) слева от рулевого колеса, не далеко от педали газа.

Наша задача подключить к-линию к бортовому компьютеру. то есть проложить отдельный провод от колодки БК до этой диагностической колодки. Таким образом, бортовой компьютер будет получать нужную ему информацию и диагностическая колодка сохранит свою работоспособность.

Диагностическая колодка ВАЗ 2110 в зависимости от года выпуска автомобиля может быть двух видов: Евро-2 (GM) или Евро-3 (ODB-II). Где найти в колодке К-линию показано на схемах:

Второй бортовой компьютер в автомобиль

Есть возможность установить дополнительный маршрутный компьютер. Хорошим примером могут служить БК Сигма или Штат X1, которые устанавливаются вместо маленькой заглушки рядом с блоком САУО.

• Во-первых, они имеют не высокую цену (500-900 рублей);
• Во-вторых, они имеют всего 3 контакта («+12В», «масса» и к-линию), поэтому подключить их как альтернативный бортовой компьютер совсем не трудно, схема следующая:
• В-третьих, не занимают места в панели торпедо.

Таким образом, в нашем автомобиле будет два бортовых компьютера, один выполняет скромные базовые функции, а второй для диагностики и задания параметров ЭБУ. Цифровые ошибки бортового компьютера легко расшифровываются .

Заключение

Установить БК самому не сложно, куда труднее определится с выбором его модели. О том, где купить и какой бортовой компьютер лучше выбрать уже обсуждали в отдельной статье. В некоторых моделях есть еще возможность установить внешний датчик температуры .Кстати, бортовые компьютеры на ВАЗ десятого семейства выпускаются для старых и новых панелей, но при желании можно установить БК для новой панели в старую .

Распиновка

Знание распиновки может потребоваться в случае, если автолюбитель желает изготовить переходник для компьютерной диагностики своими руками либо же если вам нужно подключиться без него. Специалисты рекомендуют покупать уже готовые устройства без необходимости самостоятельного изготовления штекера. Однако если у вас нет такой возможности, а диагностику нужно провести срочно, рассмотрим два основных варианта распиновки, использующиеся на автомобилях ВАЗ различных годов выпуска. До 2002 года на продукции АвтоВАЗ использовался следующий вариант распиновки:

1. 4-й и 5-й контакты – выходы GND.
2. 16-й контакт – +12 В (линия питания).
3. 7-й контакт – непосредственно диагностическая линия.

С 2002 года схема распиновки существенно изменилась. Теперь она имеет следующий вид:

1. Контакт H – +12 В (линия питания).
2. Контакт G – +12 В для бензонасоса.
3. Контакт A – GND-выход.
4. Контакт M – линия диагностики.

Для данной схемы необходимо указать одно важное замечание. Если вы подключаете разъем без колодки, а напрямик, в качестве источника электричества рекомендуется использовать заряд от прикуривателя

Особенность такой распиновки заключается в том, что контакт H не всегда разведен в автомобиле. Использование G также не рекомендуется, поскольку подается высокочастотный ток. Это может негативно сказаться на адаптере, вплоть до того, что вообще сжечь его. Вместе с тем случаи сжигания разъема от бензонасоса являются достаточно редкими. Поэтому при желании вы вполне можете воспользоваться и таким вариантом.

Как видим, распиновка на автомобилях ВАЗ различного возраста порой сильно отличается. Поэтому мы советуем вам заглянуть в техпаспорт вашего авто и уточнить, какого оно года выпуска. На более старых автомобилях вы не найдете новой схемы распиновки, поскольку ее еще не существовало, а на новых транспортных средствах старый вариант уже не использовался.

Магнитола с CD/DVD проигрывателем и блютузом — Pioneer DEH-S5000BT. Поддержка: USB, AUX, аудио; CD-Audio/MP3/WMA/AAC/FLAC. Мощность 4×50 Вт.

Для чего нужен диагностический разъем

Зная, где именно располагается диагностический разъем, автовладельцы смогут в любое время самостоятельно проверить техническую исправность собственного четырехколесного друга и своевременно заменить вышедшие из строя комплектующие. К такой проверке можно приступать после активации тест-программы. С помощью последней впору решить следующие проблемы:

• отрегулировать подачу топлива;
• найти причину неисправности в трансмиссии;
• своевременно выявить неполадки в прошивке ЭБУ.

Чтобы проверка работы была сделана верно, нужно не только знать месторасположения разъема, но и правила использования прибора для диагностики. Поэтому перед приобретением тестирующего элемента специалисты рекомендуют тщательно изучить его особенности, чтобы точно понимать полученные результаты диагностики и своевременно устранять любые, пусть даже незначительные неисправности.

Диагностический разъем Приоры: где находится и зачем нужен?

Проверка работы системы управления авто проводится с помощью специальных аппаратов. Поэтому для тестирования транспорта нужно найти разъем Приора диагностический и провести подключение техники. Работа занимает минимум времени. Нужно лишь знать правила подключения и использования проверочного прибора.

Для Лады Приора диагностический разъем позволяет провести тест ЭБУ. Подключение проводится за считанные минуты. Располагается коннектор возле бардачка. Добраться до него можно, заглянув под выемку для хранения разных мелочей.

Многие автомобилисты хотят знать, где диагностический разъем Приора находится и как к нему подобраться. Это позволит самостоятельно провести проверку авто. Выполняется она после запуска программы тестирования. Определение неполадок позволит решить следующие проблемы:

1. Неправильное измерение кислорода в выхлопных газах.

2. Неверное распределение подачи топлива.

3. Нарушения в управлении трансмиссии (коробки автомат и робот).

4. В сложных случаях Лада Приора диагностический разъем укажет на проблемы в прошивке самого ЭБУ.

Важно не только знать где у Приоры диагностический разъем, но и уметь его правильно использовать. Поэтому перед покупкой тестирующего аппарат следует изучить особенности тестирования. Получаемые результаты укажут на все проблемы в работе ЭБУ

Нужно лишь уметь разбираться в указанных неполадках и научиться верно их исправлять

Получаемые результаты укажут на все проблемы в работе ЭБУ. Нужно лишь уметь разбираться в указанных неполадках и научиться верно их исправлять.

Но зная в Ладе Приора где диагностический разъем находится можно не только чинить авто. В отдельных ситуациях подобное знание может стать причиной угона транспорта. Используют взломщики разъем для отключения сигнализации. Существует несколько мер решения проблемы.

Переносить диагностический разъем Лада Приора на новое место лучше в СТО. Специалисты выполнят работу быстро и аккуратно. Водитель также может выполнить перемещение. Правда, для этого нужно отключить провода от разъема и подключить их к новому коннектору. Старый можно демонтировать или оставить.

Для Лады Приора разъем диагностики, правильно установленный в другом месте, будет служить исправно и без перебоев. И только водитель будет знать об истинном положении коннектора. Разместить его можно возле рулевой колонки. Очень удобно располагать новый разъем возле ручки переключения передач.

Не имея понятия, где в Приоре диагностический разъем находится, злоумышленники не смогут провести угон. А авто будет работать надежно и качественно. Поэтому соответствие схемы подключения должно точно соблюдаться при переносе. Это будет гарантировать нормальное функционирование установки и ЭБУ.

Чтобы понять, где диагностический разъем у Приоры можно расположить при переоборудовании, нужно изучить другие модели АвтоВАЗа. Предшественницы имеют другое местонахождение коннектора. Следует учитывать только отличия конструкции. Провода подвода не должны мешать другим системам авто.

Как работают веерные форсунки — видео:

Для чего в Приоре необходим диагностический разъем?

Зная, где находится специальный автомобильный диагностический разъем, каждый без исключения владелец Лада Приора в состоянии в любое удобное для него время проверить машину на техническую исправность. Это позволит своевременно заменить неисправность и провести замену вышедших из строя комплектующих.

Проверить автомобиль можно после того, как будет активирована специальная тес-программа, и как раз при помощи нее вы сможете решить такие проблемы:

• Выявить различного характера неполадки, возникшие в прошивке электронного блока управления.
• Выявить точную причину неисправности трансмиссионного агрегата.
• Отрегулировать топливную подачу.

Однако, для того, чтобы провести правильную проверку недостаточно знать, где располагается разъем диагностики, нужно также изучить и правила эксплуатации диагностического прибора. И перед тем как покупать тестирующее устройство, специалистами рекомендуется тщательным образом выяснить все нюансы, дабы четко понимать, что значит тот или иной результат проведенной диагностики Лада Приора, дабы незамедлительно все неисправности устранить.

Диагностика своими силами

Различные поломки датчиков и других устройств могут спровоцировать увеличенный расход бензина, некорректную работу мотора, повышенный износ элементов систем авто. Несмотря на наличие ошибок, Ваз Приора будет ездить до тех пор, пока из-за них водителю не придется делать дорогостоящий ремонт.

Чтобы автомобилисту не пришлось внезапно столкнуться необходимостью ремонта, на ВАЗ Приора устанавливается специальный контроллер, при помощи которого водитель может произвести диагностику поломок. Это можно сделать как при помощи специального дополнительного оборудования, так и установленного в машине бортового компьютера.

К примеру, у вас нет специального тестера, поэтому мы рассмотрим диагностику транспортного средства на предмет ошибок, используя бортовой компьютер. БК встроен в приборную панель и с его помощью можно считать комбинации неисправностей. Для этого необходимо активировать режим тестирования авто.

Добавить комментарий Отменить ответ

Что это и особенности

Диагностический разъем Лада Приора выполняет соединение между управляющим компьютером авто с особым диагностическим адаптером или сканером. В каждом авто производители стараются создать свой разъем, но функции остаются неизменными:

• просмотр и изучение кодов;
• выяснение рабочих характеристик системы управления;
• чистка диагностических результатов;
• анализ датчиков с показателем кислорода;
• запросы на результат диагностирования во время движения автомобиля;
• управление исполнительными механизмами;
• просмотр показателей управления, которые были сохранены при неисправности кодов.

ВАЗ мастер

Данный адаптер ВАЗ мастер — позволяет производить компьютерную диагностику автомобильных систем инжекторных автомобилей российского производства.В комплект включены программы, используемые для проведения технического обслуживания и ремонта автомобилей в автосервисах, СТО или владельцами.

Для работы через телефон на андроид специальный адаптер ВАЗ Мастер для android

• Считывание кодов неисправностей
• Расшифровка кодов неисправностей
• Удаление кодов неисправностей
• Прочтение параметров в режиме On-line
• Тестирование и адаптация исполнительных механизмов
• Вывод параметров в графическом виде
• Отображение напряжений с датчиков
• и др.

Поддержка ЭБУ:

• Bosch M1.5.4 (R83), Ителма VS5.1 (R83), Январь 5.1 (R83),
• Bosch M1.5.4 (Euro 2), Ителма VS5.1 (Euro 2), Январь 5.1 (Euro 2), Январь 7.2 (Euro 2),
• Bosch M7.9.7 (Euro 2), Bosch M7.9.7 (Euro 3/4), Ителма/Автел М73,
• Bosch MP7.0 (Euro 2), Bosch MP7.0 (Euro 3), Bosch ME17.9.7 (Euro 3), Ителма М74,
• Ителма М75,

• Микас 5.4, Микас 7.1, Микас 7.6, Микас 10.3/11.3, Микас 10.3/11.3 +,
• Микас 11 E2 / VS8, Микас 11МТ, Микас 11ЕТ, Микас 12/12.3, Bosch ME17.9.7

Для владельцев автомобилей ВАЗ до 2005 года выпуска, рекомендуем перед покупкой адаптера посмотреть на вид диагностического разъема.

Он будет прямоугольный, 12 контактный:

Для полноценной работы дополнительно потребуется переходник ВАЗ 12pin-OBDII

В комплект входит:

• Адаптер ВАЗ мастер
• Диск с пакетом программ для диагностики

Пример диагностики данным адаптером автомобиля Chevrolet Niva

Вопросы и ответы
Видео регулировки редуктора заднего моста ВАЗ 2107

Читать далее

Вопросы и ответы
Выпрямление вмятин без покраски своими руками

Читать далее

Вопросы и ответы
Грунтовка авто перед покраской

Читать далее

Вопросы и ответы
Диэлектрическая смазка для свечей зажигания

Читать далее

Вопросы и ответы
Жиклеры карбюратора Солекс 21083 для 1.5

Читать далее

Вопросы и ответы
Исправление вмятин на автомобиле без покраски

Читать далее

Вопросы и ответы
Как замкнуть стартер напрямую ВАЗ 2109

Читать далее

Вопросы и ответы
Как отрегулировать карбюратор на скутере

Читать далее

Вопросы и ответы
Вправе ли гаишник останавливать где угодно?

Читать далее

Отличная статья 0

Что необходимо для работы

Если вы решили проводить диагностику неисправностей своего ВАЗ 2110 самостоятельно, то вам потребуется несколько основных вещей для этой работы.

Устройство	Особенности
Адаптер	Это своего рода микросхема, заключенная в корпус. Она позволяет соединить «мозги» вашего автомобиля с компьютером и выдать соответствующую информацию на экран ноутбука или планшета
Кабель	Служит для соединения адаптера с автомобилем и компьютером. Обычно идет в комплекте с адаптером
Компьютер	При выборе компьютера опирайтесь на то, что у вас есть — стационарный ПК, планшет, ноутбук. Лучше переносной компьютер, поскольку соединять авто со стационарным ПК сложно. Не подойдут для диагностики кабели длиной более 5 м, так что учтите это при подключении к ПК
Софт	Необходимое программное обеспечение можно найти на просторах Интернета, либо взять софт, предоставляемый в комплекте с адаптером. Проблем с поиском ПО нет сегодня никаких.

Выбирая адаптер и кабель, принимайте во внимание особенности вашего автомобиля. Не все адаптеры универсальные

Для ВАЗ 2110 примером отличного адаптера служит ELM327. О нем поговорим позже.

Как это работает?

Теперь разберемся, как все это вместе функционирует и как можно своими руками продиагностировать автомобиль.

1. Программа диагностики отправляет по средствам COM-порта сигналы через адаптер на контроллер автомобиля.
2. Контроллер отправляет в ответ информацию.
3. Программа проводит обработку полученных данных, выдавая соответствующий результат на экран вашего компьютера.
4. Обмен данными осуществляется по соответствующему протоколу. В зависимости от производителя автомобиля, протокол может быть разным, иметь свои особенности.
5. Для упрощения диагностики, многие производители используют универсальный протокол ODB II. Его возможности ограничены и адаптирован не под все автомобили. Он подходит для модели ВАЗ 2110 идеально, поскольку десятка не отличается повышенным количеством электроники в отличие от более современных автомобилей.
6. В случае с ВАЗ 2110, программа на экране компьютера выдаст результат в виде кодов ошибок. Достаточно открыть материал, где мы описывали коды ошибок для ВАЗ 2110, чтобы понять, какая именно поломка настигла вашу машину. Далее предпринимаются соответствующие действия по их устранению.

https://youtube.com/watch?v=2RWzbHFrppk

Существенным достоинством диагностики является тот факт, что после нее вы точно знаете, с неисправностью какого характера вы имеете дело. Вам не придется перебирать половину автомобиля, чтобы отыскать источник проблем.

Виды диагностики

Компьютерную диагностику автомобиля можно разделить на три основных вида, один из которых непосредственно к ВАЗ 2110 отношения не имеет.

1. Проверка подвески. Ее необходимо проводить в том случае, если резина начала неравномерно изнашиваться или при движении слышатся посторонние звуки. Диагностика позволит определить причины сноса задней и передней оси, что вы можете заметить при вхождении в повороты на скорости.
2. Проверка двигателя. Основная доля диагностических мероприятий приходится на силовые агрегаты. Компьютер и адаптер помогут вам, если наблюдается нестабильность холостых оборотов, машина с трудом заводится, увеличивается расход топлива, падает мощность и пр.
3. Проверка АКПП. Поскольку ВАЗ 2110 не оснащается автоматической коробкой передач, смысла в проведении ее диагностики нет.

Разъемы

Вы решили провести диагностику. Но что и куда подключать?

На ВАЗ 2110 разъем для компьютерной диагностики (КД) располагается снизу рулевой колонки справа от водителя. Разъем носит название OBD. Эта информация существенно упрощает поиск подходящего адаптера.

Чтобы провести проверку, вам следует выполнить следующую последовательность операций:

• В разъем возле рулевой колонки OBD вставляется адаптер;
• Компьютер при этом нужно уже включить;
• Когда колодка будет соединена с адаптером, нужно включить зажигание. Без питания программа работать и считывать данные не сможет;
• Далее подключаем программу, с помощью которой осуществляется тестирование;
• Если все элементы работоспособны, на мониторе компьютера отобразится электроника авто;
• Приступайте к проверке.

Распиновка

Поскольку для проверки нам требуется колодка диагностики, то есть OBD, не лишним будет узнать об особенностях ее распиновки. Так вы легко разберетесь, как выполнять подключение:

• Контакт А — несет ответственность за подключение массы;
• Контакт В — требуется, чтобы подключить L-Line. Учтите, не все автомобили имеют этот контакт;
• Контакт М — служит для подключения K-Line;
• Контакт Н — питание +12В;
• Контакт G — контролирует работу бензонасоса.

Где находится диагностический разъем на Ладе Калина

Основное назначение диагностического разъема (далее – ДР) заключается в обеспечении коммутации ЭБУ, или элекронного блока управления с внешним считывающим прибором. Таковым может являться портативный компьютер либо сканер. Это дает возможность автовладельцам Лады Калина осуществлять диагностику бортовой электросистемы самостоятельно. Подсоединение ноутбука либо другого устройства в ДР производится через адаптер, после чего идет запуск специализированной программы, считывающей с памяти блока управления коды ошибок. И вот здесь появляется логичный вопрос: где искать диагностический разъем?

Процесс диагностики с помощью ноутбука

Мы не будем описывать процедуру диагностики для каждого программного обеспечения в отдельности, так как в целом, вне зависимости от ПО, этот процесс идентичный.

Общая процедура диагностики описана ниже:

1. Для начала вам необходимо установить программное обеспечение на свой компьютер. Если вы умеете пользоваться интернетом, то этот шаг не вызовет у вас проблем, поскольку ничего сложного в его реализации нет. Если в комплекте к вашему адаптеру идет диск с драйверами, то их также необходимо установить в обязательном порядке, в противном случае компьютер просто не распознает устройство.
2. Затем нужно открыть крышку перед рычагом КПП или снять защитную накладку с правой стороны центральной консоли, в зависимости от версии авто. Вам следует получить и обеспечить беспрепятственный доступ к K-Line выходу, которому вы будете подключать ноутбук.
3. Далее, возьмите купленный кабель и подключите его — одно стороной к компьютеру, другой — к выходу.
4. После того, как кабель будет подключен, вам необходимо удостовериться в том, что компьютер его распознал, для этого проверьте наличие подключения. Как вариант, для этого можно зайти в Диспетчер задач Windows и перейти во вкладку Оборудование. Если операционная система распознала устройство, в этой вкладке должна быть отмечена данная информация.
5. Если подключение произведено успешно, то вам нужно запустить проверочную программу на ноутбуке. После запуска утилита должна спросить у вас, какие узлы вы хотите диагностировать (трансмиссию, двигатель и т.д.). Если этого не случилось, то ориентируйтесь по меню — где-то должна быть кнопка «Начать диагностику», возможно, в меню Файл. Все неисправности, которые имеются, в виде кодов ошибок будут продемонстрированы в таблице.
6. Если вы зайдете во вкладку Параметры, то сможете увидеть, как здесь расписано общее состояние транспортного средства. Во вкладке Коды должны быть отмечены все неисправности, которые выявила диагностика.
7. Вам остается только произвести расшифровку полученных комбинаций цифр и заняться устранением поломок. Как показывает практика, довольно часто при проверке выскакивают неисправности датчиков — обычно такие проблемы обусловлены обрывом проводки или плохим подключением контроллеров. Поэтому если вы столкнулись с этим, не спешите менять датчики — попробуйте зачистить контакты на разъемах подключения, а также проверить целостность проводки.
8. После того, как неисправности будут устранены, нужно обнулить память блока управления, чтобы удалить из нее все коды ошибок. Обнулить память блока можно через диагностическую программу — обычно эту функцию можно найти в разделе Управление.

Пример диагностики сканером ЕЛМ327

Ниже приведен пример диагностики автомобиля сканером с
АлиЭкспресс на версии 1,5 с использованием телефона на Андроид и приложения OpenDiag на Лада Приора.

Все манипуляции со сканированием ЭБУ необходимо проводить на запущенном двигателе или со включенными зажиганием.

Подключаем сканер к разъему ОБД-2 ждем пока заморгают
индикаторы.

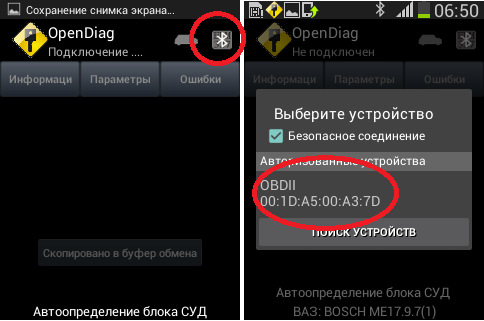

Далее в телефоне переходим в Настройки/Bluetooth. Там находим OBD II и делаем с ним сопряжение. При сопряжении устройство запросит код-пароль — 1234, данный код является для всех сканеров одинаковым.

Следующим этапом переходим в приложение OpenDiag. Нажимаем на кнопку меню,
выбираем тип соединения и ставим галочку на Bluetooth ELM.

Далее нажимаем на кнопку в верхнем правом углу и выбираем
наше устройство в данном случае OBD II.
После этого произойдет подключение.

Процесс подключения завершен далее можно форсировать само
приложение и ознакомиться с его функциями.

Тест-драйв и отзыв о BMW 5 GT от Академика

Тип диагностического разъёма Приоры

За время развития «инжекторных» автомобилей разрабатывались различные варианты опроса ЭБУ (электронного блока управления). Сначала это была система считывания кодов по контрольной лампе. В особых условиях различных для разных систем впрыска контрольная лампа начинала мигать. Мастеру оставалось только записать на бумаге ритмичность и сверившись с таблицей определить ошибку.

В дальнейшем были разработаны специальные диагностические устройства:

1. Диагностические адаптеры для персональных компьютеров.
2. Автомобильные диагностические сканеры.

Есть отдельные статьи, описывающие работу этих устройств. Но объединяет их, несомненно, одно, для связи аппаратуры с ЭБУ необходим специальный разъём. Сначала эти штекеры делались различными для каждой марки автомобиля. Были и круглые, и квадратные. И просто спаренные отверстия под щуп, как на системах «VAG». Но постепенно производители стали задумываться над унификацией. Так к началу 2000-х появился столь распространённый сейчас, диагностический разъём OBD-2.

Устройство разъёма OBD—2, и его контакты

Этот соединительный штекер сделан из пластмассы. Соединительная часть выглядит как трапеция (см. фото). В общем, на ней имеется 16 контактов типа «мама». Отсчёт идёт с верхнего ряда, слева направо. Верхним рядом считается широкая сторона трапеции. Для автомобиля «Приора» используются следующие гнёзда:

• Заземление (масса), гнезда 4 и 5.
• Постоянный «+» 12 Вольт — 16.
• Гнездо диагностики — 7.

Обычно, аппаратура подключается к этому разъёму через специальную «вилку». Штекер-соединитель той же формы, но типа «папа». Хотя те, кто работают с различными адаптерами могут проводить соединения и напрямую. Это делается на некоторых видах адаптеров, которые имеют отдельный щуп для К-линии. Только нужно помнить, что «+» и «-» для аппаратуры нужно брать непременно с аккумулятора проверяемого автомобиля. Иначе сигнал связи будет некорректным.

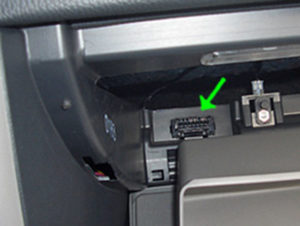

Расположение разъёма диагностики

Кроме того, что эти соединители имели разные формы, они и располагались в разных местах. На «Приоре», он спрятан весьма хитро. Не зная где именно расположен, найти его весьма проблематично.

Не стоит напускать туману. Диагностический разъём OBD-2 на «Приоре» расположен на внутренней стенке перчаточного ящика со стороны пассажира. Как его называют — бардачка. На той части, которая прилегает к «бороде». Это хорошо видно на фото. Опытный специалист, мастер-диагност, без проблем подключится штатным разъёмом на ощупь. Просто открыв ящик, и нащупав за его стенкой гнездо.

Для начинающих специалистов диагностики лучше действовать согласно инструкции. По порядку. То есть, открыть полностью перчаточный ящик. Он повиснет на боковых пластмассовых направляющих. Чуть нажать на эти упорные пластины, и бардачок откинется ещё

Осторожно вытащить боковые выступы и полностью отпустить перчаточный ящик. Тогда доступ к входному штекеру диагностики станет полностью свободным. Ну и далее уже действовать по инструкции подключения имеющегося в наличии оборудования

Ну и далее уже действовать по инструкции подключения имеющегося в наличии оборудования.

Полезное видео о местонахождении диагностического разъёма на «Приоре»:

Зачем нужна диагностика

Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.

Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:

1. Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%!
2. Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.

Стоит ли обращаться на СТО?

Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.

Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.

Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.

Пример адаптера с кабелем

Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.

Рекомендуем: Причины увеличения расхода топлива
