Принцип работы центрального замка

Центральный замок ваз 2114 (далее ЦЗ) это механизм, который обеспечивает одновременное закрытие или открытие всех четырех дверей в автомобиле. Данная опция очень удобна, избавляет от необходимости каждый раз дотягиваться и производить блокирование дверей вручную. Такое централизованное управление приходится весьма кстати при установке систем авто сигнализации, что значительно расширяет возможности и вариации использования запорного механизма.

Работа самого замка не зависит от того работает ли двигатель автомобиля или факта включения зажигания. Запитка происходит непосредственно от аккумуляторной батареи. Довольно распространена ситуация при которой система работает со сбоями. Например, когда замки некоторых дверей закрываются, а остальных нет.

Система состоит из следующих составных элементов:

• монтажный блок;
• предохранитель на 8 ампер;
• 4 моторедуктора (по одному в каждой двери, причем тот, который в водительской двери, имеет контактную группу);
• блок управления ЦЗ;
• проводов (красный, черный, голубой, желтый) и штекеры;
• тяги, которые располагаются в каждой двери;
• концевых переключателей, которые сигнализирует о текущем состоянии двери (открыто или закрыто).

Если ваш автомобиль снабжен одной из систем сигнализации, то диагностические мероприятия лучше начинать с нее. Следует проверить работу центрального замка при использовании брелока, так и при открывании, запирании с помощью ключа. Если при ручной проверке ЦЗ работает корректно, то причина заключается в сигнализации.

Дополнительно, не лишним будет проверить уровень заряда АКБ, так как при его недостаточности случаются перебои в работе многих электропотребителей. Вообще, проверку лучше всего производить, как говорится по пути наименьшего сопротивления. То есть диагностируйте, то, что не требует использования значительных усилий. И если неисправность выявить не удается, прибегайте к разборке водительской двери и исследованию механизмов вместе с электроникой.

Выводы

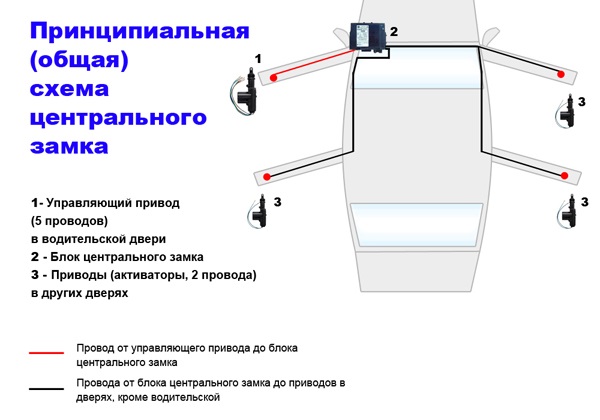

Общая схема ЦЗ

Одной из причин возникновения поломки может быть неисправность блока ЦЗ. Чтобы провести необходимую диагностику, достаточно использовать мультиметр и проверить напряжение контактов, на которые приходится подключение активаторов остальных дверей.

Схема подключения замка

Для того, чтобы можно было устанавливать центральный замок на автомашины ВАЗ, производитель снабдил их специальным управляющим модулем БУБД. Найти его можно прямо под торпедой, в левой ее части. При отсутствии этого модуля выполнить установку устройства попросту не удастся, поэтому перед тем, как купить электронный замок, следует сначала выяснить — установлен ли на машине модуль.

В разъемы этого модуля стандартно подключены 6 проводков различных цветов. Если выполняется установка сигнализации на ваз 2114, то потребуется отключить коричневый и синий, дабы получить следующую схему подключения:

Перед тем, как приступить к установке замка, следует убедиться — установлены ли в дверях автомашины пятипроводные актуаторы. Если окажется, что вместо них вмонтированы обычные выключатели, то подключить сигнализацию не удастся.

Еще одним важным моментом, о котором следует помнить, является необходимость приобретения дополнительных электронных компонентов, не входящих в комплект сигнализации.

К ним относятся:

• диоды 1N4001 на 1 Ампер — 3 штуки;
• трехамперный диод 1N5401;
• любой диод, рассчитанный на ток до 5 Ампер (только в том случае, если отдельные выходы на поворотники отсутствуют).

После того, как эти компоненты куплены, можно приступать к подключению сигнализации. Для этого следует внимательно изучить рисунок с планом подключения, идущий в прилагаемой к инструкции (эта схема центрального замка ваз 2114 продублирована ниже) и выполнять всю процедуру установки согласно с ним. Так, на схеме индексом Х2 значится управляющий шестиконтактный разъем (БУБД) о котором говорилось вначале. С него и следует начать подключение, руководствуясь все той же «родной» схемой.

После того, как замок будет подключен, останется только выполнить врезку в провода, дабы соединить сигнализацию с датчиками дверей.

Делается она в следующем порядке:

1. Демонтировать накладку порога вместе со щитком боковины, вывернув их крепежные саморезы.
2. В обнажившемся жгуте проводов найти кабель, идущий к дверным концевикам (имеет белую с черным расцветку) и в его разрыв впаять диод 1N5401 так, чтобы направление возможного прохождения тока было только в сторону концевых выключателей.
3. Во втором жгуте проводов найти два синих кабеля, от которых следует сделать отводы (при помощи провода такого же сечения) и протянуть их до места крепления сигнализации.
4. Разрезать провод ручного тормоза и в его разрыв впаять диод 1N4001 катодом в сторону концевика.

При необходимости, сделать врезку в провода можно еще до подключения сигнализации к разъемам — на функционале электронного оборудования это никак не отразится.

Следующим шагом станет подключение автозапуска. Для этого нужно будет запитать сигнализацию на клемму 30 замка зажигания, а к его 15 разъему подсоединить кабель желтого цвета, выходящий из разъема Х1 (согласно схеме подключения).

После того, как сигнализация будет подключена к бортовой сети питания, нужно будет выполнить ее подключение и к датчику оборотов, соединив провод серо-черного цвета, выходящий из разъема Х3, с тахометром. После этого останется лишь соединить провод черного цвета Х3 с разъемом массы в основном блоке.

На этом установку центрального замка можно считать завершенной.

Мнения специалистов

Многие специалисты, которые сталкивались с проблемой того, что не работает центральный замок на ВАЗ-2114, утверждают, что все беды с устройством следует разделить на некоторые категории. Ниже мы рассмотрим каждую из них.

1. Полный отказ устройства.
2. Частичный отказ замка.
3. Работа со сбоями в результате механических, электрических или других дефектов.

При появлении проблемы с центральным замком автовладелец должен самостоятельно определить, к какой из вышеперечисленных категорий относится поломка. Поэтому ремонт неисправности не следует начинать с разбора того или иного агрегата — достаточно провести тщательную диагностику оборудования. Благодаря проведенной диагностике автолюбитель не только сократит время на поиск и решение проблемы, но и уменьшит денежные затраты на проведение ремонта.

Что может случится с замком – семь самых часто встречаемых поломок

Итак, мы рассмотрели основные неисправности, которые случаются с центральным замком на отечественных автомобилях «Самара-2».

Почему же центральный замок, установленный на ВАЗ-2114, перестал нормально функционировать? По большей мере отказы наблюдаются в слишком сырую погоду или из-за резких температурных перепадов.

Признаком надвигающихся проблем являются:

• заклинивание;
• частичное (или нечеткое) срабатывание;
• слишком громкий лязг и шум редуктора.

Прежде всего, отказы происходят из-за выхода из строя электромагнитного реле, контролирующего питание ЦЗ. Убедиться, что виновато именно оно, несложно – достаточно на его место установить заведомо исправное.

Электрическое замыкание также часто является причиной отказа центрального замка. Здесь отыскать проблему будет гораздо сложнее. Потребуется протестировать проводку в цепи с помощью мультиметра, начиная с аккумулятора. Перед проверкой не забудьте отключить минусовую клемму на батарее.

Повреждение целостности цепи. В некоторых местах жилки из-за постоянно трения приходят со временем в негодность. Может в частности испортиться изоляция или разорваться проводок. Есть риск потери контакта из-за расшатывания разъемов либо их окисления.

Отказ блока центрального замка случается очень редко, тем не менее вероятность такого рода поломки сбрасывать со счетов не стоит. Разобраться с проблемой позволит обычный тестер. Следует, в частности, измерить напряжение непосредственно на контактах, выходящих из блока. Интересуют не конкретные показатели, а сам факт наличия питания. При отсутствии мультиметра проверку осуществляют по-другому:

• берут достаточно длинный проводок;
• один его конец присоединяют к минусу АКБ;
• второй – к БЦЗ;
• далее производят попытку закрыть/открыть замок.

Отсутствие результата указывает со всей очевидностью на отказ узла.

Еще из-за определенных перегрузок нередко перегорает предохранитель. Этому, в частности, способствует затрудненный ход тяг и пр. Часто подобные проблемы случаются с машинами, прошедшими тюнинг в кустарных мастерских, в ходе которых производилась замена дверных накладок. Из-за этого уменьшается зазор под обшивкой, что не дает возможности ходунку работать нормально. В результате сервоприводу требуется больше усилий для движения тяг, и это приводит к перегрузке цепи.

Вышел из строя активатор ЦЗ. Данный элемент принадлежит к числу наиболее уязвимых и капризных. Поломку может спровоцировать:

• повышенная влажность;
• износ;
• образование оксидной пленки на контактах.

Нюансы проведения диагностических мероприятий

Тем, у кого машина снабжена противоугонной сигнализацией, следует в первую очередь проверить именно ее. В этом случае работоспособность центрального замка тестируют:

• как с помощью дистанционного пульта;
• так и отпиранием ключом.

Далее рекомендуется убедиться, что аккумулятор не разрядился. Напряжение измеряют тестером, приложив щупы к плюсу и минусу. В норме показатель будет 11,5 вольта. С подсевшей батареей ЦЗ часто сбоит. При отсутствии мультиметра рекомендуется взять обычную лампочку на 12 В.

В целом же всегда начинайте проверку с самых простых действий. Только если данные меры ни к чему не приведут – приступайте к разборке дверец, причем начните именно с водительской.

Реле центрального замка ВАЗ 2114 где находится

Уважаемые посетители сайта «Все про авто«! Будем вам очень благодарны за комментарии к видео ролику «Реле центрального замка ВАЗ 2114 где находится», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

Видео на 5+. Вопрос такой возник, можно ли сделать так чтобы светодиоды по очереди загорались. По типу как на задних фонарях Ауди новых.

27.07.2017 – 00:37 solochaman

Спасибо за видео Как раз имею проблемы с сигнализацией в машине

27.06.2017 – 09:21 VenomWH

Очень полезно. Азы схемотехники. Сынуле показал. Наконец-то он понял принципы действия реле. Кстати РЕЛЕ кричали на перекладных в своё время. То есть возьми и передай. Если не ошибаюсь, французское слово

30.05.2017 – 19:04 nRADRUS

минус 12В — это имеется ввиду 0В ? или это от дизеля на 24 В ?

11.05.2017 – 21:35 Alisher Naverdinov

15.04.2017 – 21:52 Sasha

Автор пожалуйста сделай проект как присобачить батарейку от ноутбука к аккумулятору смартфона, как бы увеличить его емкость , если это возможно конечно

08.04.2017 – 03:50 Артем Артемов

Отличный видос, наконец-то понял алгоритм работы реле. Не планируешь снять видео по установке сигналки? Было бы интересно

29.03.2017 – 19:43 Сергей Григорьев

Спасибо, за подробный рассказа если нет сигналки вообще можно ли использовать радиобрелок например от ворот или шлагбаума, что бы управлять моторедуктором, если возможно то напиши схему, спасибо

04.03.2017 – 09:18 Вадим Незгода

Подскажите, а если моторедуктор с 5-ю контактами белый, черный, коричневый, синий и зеленый. Какие нужно использовать? Полагаю что зеленый и синий?

12.02.2017 – 22:35 Roman G

спс. автору все четко и ясно, только я подключил по вашей схеме эсп на ланос, почему то только подъем, на спуск не работает, может надо + на кнопки до дать? релюшки 5- контакные без диода скиньте видео подключения эсп через реле, если есть, спс.

02.02.2017 – 06:25 Темиртау ДПП

Братец набери мне в ватцапе +77085506656 у меня ваз 12шка немогу понять то открывает то нет новые замки купил, ну неможет же быть такого, ты правильно подметил, рукожоп я походу неполучаеться

27.01.2017 – 21:48 Shamil Shakhanov

у меня проблема у меня старлайн 91а а машина хюндай элантра центр замок управляется через минус подключаю реле но замок не реагирует

05.01.2017 – 12:12 Laziz Urokov

Здравствуйте скажите пожалуйста я подключил центр замок ден работал и сейчас не работает для чего должен быть спасибо за ответ.

Дальше рассматривается, как правильно подключать сигналку на автомобилях семейства ВАЗ 2114. Будет реализовано: подключение к центральному замку, автозапуск, считывание состояния концевиков дверей. Для управления центральным замком завод ВАЗ выпускал модули БУБД. Если такой модуль отсутствует, задача упростится – подключать ЦЗ вы не будете. Это же относится к случаю, когда в двери водителя есть только переключатель, но не актуатор. Все таблицы, которые здесь приводятся, подходят для сигнализации Starline A91 Dialog, а чтобы настроить другую систему, воспользуйтесь инструкцией к ней.

Точки подключения сигнализации на ВАЗ 2114

Большинство современных сигнализаций можно подключить к концевикам дверей, капота и багажника. Поэтому, чтобы подключить сигналку на ВАЗ 2114, нужно соблюдать следующие точки:

1. Разъём Х3 с сине-красным проводом к датчикам дверей автомобиля;
2. Х9 – к двухуровневому датчику удара, который крепится на поверхность из металла;
3. Х8 и Х7 – обычно не применяются;
4. Х6 – к сервисной кнопке Valet, которую ставят в скрытое от посторонних глаз место в авто;
5. Х5 – светодиодный индикатор сигнализации, который располагают на приборной панели;
6. Х4 – к модулю приёма передающего датчика. Его устанавливают на лобовом стекле в одном из верхних углов;
7. Х3 – разъём с большим количеством проводов.

Для соединения автосигнализации со всеми системами авто, нужно присоединить провода в таком порядке:

• Красный – к «плюсу» замка зажигания;
• Чёрный/зелёный и зелёный/жёлтый – к указателям поворота и подфарникам;
• Чёрный – на массу машины;
• Жёлтый – к замку зажигания;
• Серый – плюсовой аварийной сирены;
• Сине/красный – «плюс» входа дверей;
• Чёрный/красный – дополнительное реле блокировки;
• Оранжевый/серый – к датчику открывания капота;
• Оранжевый/белый – датчик открывания багажного отделения;
• Оранжевый/фиолетовый – к тормозам, согласно представленной схеме в инструкции к охранному устройству. У сигналок разных фирм она может отличаться;
• Х2 – к активаторам открывания дверей;
• Х1 – к замку зажигания. Он должен быть замкнут с красным проводом.

Не работает центральный замок: признаки неисправности и причины их возникновения

Случается, так, что во время закрывания центрального замка, расположенного на водительской двери никаких действий на остальных дверях не происходит. Однако стоит немного пошевелить его, как тут же двери закрылись. Сразу понятно, что дело тут в наличии неисправностей в центральном замке и этому способствуют некоторые причины.

Среди всех возможных причин неисправностей можно выделить все самые основные.

Нет контакта в приводе

При такой неисправности контакты внутри привода управления необходимые контакты не замыкаются вовремя. Это происходит по нескольким причинам:

• Регулировка тяги, которая соединяет кнопку замка и привод сделана неправильно. Эта причина способствует неправильному положению тяги и отсутствия контакта с электроприводом.

• Кнопка задевает часть обшивки и не даёт возможности опуститься ей на необходимую глубину для обеспечения контакта тяги с электроприводом. Несмотря на то, что водительская дверь закрывается, сигналов на остальные двери так и не приходит.

  Проверьте состояние металлической тяги.

Когда в работе центрального замка встречаются подобные неполадки, в первую очередь необходимо убедиться в том, что кнопка опущена до самого конца. Если же по какой-то причине этого не происходит, сначала осмотрите обшивку на наличие задиров, а после, осмотреть тягу на её ровное и точное положение.

Перегорел предохранитель

Если манипуляции с тягой центрального замка не приносят никаких результатов, и они никак не реагируют ни на открывание, ни на запирание, то в первую очередь необходимо проверить его электрическую цепь, а конкретно предохранитель. Потому, что на центральном замке он может выйти из строя не только при возникновении короткого замыкания в цепи, но и от возникновения малейшей перегрузки.

Предохранитель центрального замка указан маркером.

Перегрузка возникает чаще всего от недостаточного положения тяг, а также смазки в них во время зимней эксплуатации автомобиля.

Провода центрального замка перебиты

Разрыв проводов – не основная, но одна из причин выхода из строя центрального замка. Основная причина этому именно излом проводов в тех местах где на них приходится наибольшая нагрузка. Таким местом безусловно является проход гофры со стороны стойки и водительской двери. А так как именно водительскую дверь чаще всего открывают в любом автомобиле, то большую часть нагрузки достаётся именно ей.

• Выявить подобную неисправность достаточно легко, необходимо лишь освободить один из концов гофры, в котором проходят провода в дверь и потянуть один из пяти проводов центрального замка. Как правило, они соединены в один жгут, либо идут рядом друг с другом.
• После проведения таких манипуляций, провод который порван или перебит будет легко поддаваться среди общей кучи.
• Если вы точно уверены в неисправности той или иной цепи, заменить её не составит труда, путём врезки нужного провода и дальнейшей изоляцией при помощи изоленты.
• Когда провода перебиты или порваны в иным местах, найти неисправность можно только лишь путём прозвона цепи мультиметром.

Перегорел блок

Ещё одной причиной по которой возможен выход из строя центрального замка – это перегорание блока центрального замка. И для того, чтобы провести его диагностику, необходимо воспользоваться вышеназванным мультиметром и определить наличие напряжения на контактах блока.

Так выглядит иммобилайзер и блок ЦЗ за панелью приборов.

Обратите внимание, что во время диагностики необходимо воздействовать на замок в водительской двери, чтобы от него поступали импульсы на основной блок

Активатор центрального замка неисправен

И последней причиной по которой центральный замок отказывается работать будет – отказ активатора на центральном приводе. Он может выйти из строя как по механическим причинам, ввиду износа трущихся деталей, так и ввиду воздействия на него внешних факторов влаги и коррозии.

Принцип работы центрального замка

Алгоритм работы ЦЗ состоит в подаче импульса ВАЗ 2114, в котором анализируется поступивший сигнал, и генерируются команды, управляющие замками дверей. Происходит либо их открытие, либо запирание.

Общая схема ЦЗ

Элементы, активирующие ЦЗ, подключаются к 30 контакту. Если замыкается контакт 87, то на выходы активатора будет оказываться действие масса. При активации определенного реле 30 контакт подключится к плюсу. Таким образом, на активатор поступит питание, шток начнет двигаться. Шток управляющего блока замыкает разные пары сигналов в зависимости от того, какое действие нужно выполнить: закрыть или открыть двери.

Так как активаторы ЦЗ подключаются параллельно, все двери будут одновременно либо открываться, либо запираться. ЦЗ может быть пневматическим или электрическим. Первый вид устройства включает пульт управления, компрессор и трубки. В электрическом основным элементом является моторчик, благодаря которому приходят в действие механизмы.

Возможные неисправности системы блокировки

Если при повороте ключа в замке или нажатии клавиши на пульте не будет происходить никакой реакции, это значит, что центральный замок не работает.

Все причины неисправности ЦЗ можно разделить на два вида:

• технические;
• связанные с климатическими явлениями.

В первом случае поломки возможны из-за неправильной установки или настройке системы блокировки. Возможен естественный износ после долговременной эксплуатации. Срок службы напрямую зависит от качества устройства.

Во втором случае ЦЗ может отказать под влиянием низких температур, он может заморозиться. Замок может не работать при попадании воды в механизм во время дождя или таяния снега.

ЦЗ может не работать из-за некорректно установленной или неисправной сигнализации. В этом случае следует выполнить диагностику системы блокировки. Управляющий активатор устанавливается в дверь водителя. Как только срабатывает привод, по соответствующим каналам подаются сигналы остальным активаторам, согласно которым выполняется необходимое действие. Поэтому следует проверить работу замка с помощью ключа и кнопки на брелоке.

Если двери то закрываются, то нет, то причина может быть в цепи управления или нарушении целостности электрической цепи автосигнализации. Причиной несрабатывания ЦЗ может быть недостаточный заряд АКБ или сгоревший предохранитель. В зависимости от цепи, которая используется, может быть несколько предохранителей. Их нужно все проверить и заменить неисправные.

Предохранитель может сгореть как только его поставили, при коротком замыкании или перегрузке, например, при управлении ЦЗ с брелока, а не ручным способом. При теплой погоде причина в коротком замыкании, которое возможно при плохих контактах или обрыве цепи. Причиной поломки может быть неисправность блока управления ЦЗ.

Проверить работоспособность блока можно с помощью мультиметра, проверив поступление питания на активаторы. Подача тока на контакты блока осуществляется путем отпирания и запирания водительской двери. Если блок управления оказался поломанным, его нужно заменить.

Как функционирует, и где находится центральный замок ВАЗ-2114?

Данный узел агрегатирован с замком на водительской двери посредством управляющего элемента (электропривода), который, помимо того, что позволяет открывать либо закрывать ее, дополнительно генерирует сигналы, поступающие на блок центрального замка ВАЗ-2114, где после их анализа и обработки происходит формирование команд для исполнительных механизмов остальных дверей машины.

При закрытии, шток блока управления замыкает соответствующие пары контактов, в результате чего на другое приводные модули подается напряжение, которое приводит их в действие. При открытии и закрытии замыкаются разные контактные пары.

На рисунке представлена простая схема центрального замка ВАЗ-2114:

Особенности ремонта

Если перестал работать центральный замок ВАЗ 2114, то нужно повести диагностику и найти причину поломки (автор видео — Николай Богданов).

Затем выполнить соответствующий ремонт. Проблемы с ЦЗ на ВАЗ 2114 чаще всего возникают при низких температурах и повышенной влажности. Причиной являются замки с соленоидами, которые устанавливаются с завода. Их лучше заменить замками с электромотором.

При неработающем приводе только на одной двери, необходимо проверить ее электроцепь на наличие обрыва путем прозвонки. Чаще всего оборванные провода находятся в гофре. Так как двери часто открываются и закрываются, изоляция и не выдерживает нагрузки. Восстанавливается обрыв путем замены провода и соединения оборванных участков с помощью соединения клеммами «мама-папа».

При отсутствии обрыва причина может быть в выходе из строя платы управления или реле включения. Может сгореть обмотка моторчика или соленоида, износится шестерни привода. В этом случае, возможно, потребуется заменить вспомогательный привод двери.

Инструкция по установке ЦЗ

Фотогалерея «Схемы центрального замка»

1. Схема центрального замка ВАЗ 2114

2. Схема подключения ЦЗ

3. Схема подключения ЦЗ к сигнализации

Управляющий модуль ЦЗ находится с левой стороны под панелью. От него отходит 6 проводов. Чтобы установить ЦЗ, нужно отсоединить коричневый и синий провода.

Перед подключением необходимо проверить, чтобы в дверях были установлены активаторы с 5-ю выходами. Если они отсутствуют, их следует установить.

В автомобиле , отвечающий за открывание дверей, обычно белого цвета и соединен с 7 клеммой. Если нет соединения с клеммами 7 – 5, то 8-я клемма соединяется с коричневым проводом. Этот провод отвечает за открытие дверей. Клеммы 5 и 6 предназначены для закрытия дверей.

Для установки ЦЗ следует приобрести дополнительные элементы:

• 2-3 диода 1N4001 на 1А;
• один диод марки 1N5401 на 3 А;
• 2 диода на 4 или 5 А, если отсутствуют отдельные выходы на поворотники.

Систему, которую все называют центральным замком, устанавливают не на всех легковых автомобилях ВАЗ-2110, а только на некоторой их части. Предназначением этой системы является одновремённая блокировка замков четырёх дверей, когда водитель при помощи ключа замка закрывает левую переднюю дверь своей «десятки». Аналогичная картина происходит и при нажатии кнопки блокировки замка водительской двери со стороны салона.

Есть несколько проблем, связанных с работой центрального замка на «десятках». Во-первых

, водитель должен знать, что ни в коем случае нельзя подавать длинный или частый импульс управления открытием или закрытием дверей, так как это может привести к выходу из строя активаторов, при помощи которых происходит срабатывание замка. Они расположены в каждой двери автомобиля ВАЗ-2110. При длинном импульсе, коллектор электродвигателя активатора разогревается настолько, что плавится пластмассовый щёткодержатель и его заклинивает. В этом случае активатор будет подлежать замене.

Вторая проблема

связана с предохранителем, который защищает электрическую цепь центрального замка, ведь при его отказе поиск неисправностей обычно начинают с проверки целостности этого предохранителя. Расположен он в неудобном месте, за монтажным блоком предохранителей в салоне автомобиля. Там его очень трудно найти среди жгутов проводов, а он при помощи изоленты привязан именно к ним. Стоит он в разрыве розового провода и заключён в стаканчик из пластмассы.

Ещё одной проблемой

, по которой центральный замок отказывается работать, является штекерный разъём, который находится под ковром в месте расположения ног водителя. Со временем там накапливается влага и происходит окисление контактов, из-за чего пропадает питание на активаторе.

Возможен также и отказ в работе блока управления модуля

центрального замка, в котором при помощи двух реле происходит подача напряжения на активаторы для открытия или закрытие замков дверей. Проверить его исправность можно путём подачи напряжения с аккумуляторной батареи на контакты разъёма модуля (белый цвет, восемь контактов), к которым подходят красный или жёлтый провод. Если замки срабатывают, значит, модуль неисправен.

Центральный замок автомобиля ВАЗ для владельца считается достаточно безопасным устройством. Шагая в ногу с прогрессом, человек стремится везде успеть. Такой вид транспорта, как автомобиль, давно стал не роскошью, а средством передвижения. По статистике, каждый второй человек управляет автомобилем.

1.

Монтажный блок.2. Предохранитель на 8 А.3. Блок управления.4. Моторедуктор блокировки замка правой передней двери.5. Моторедуктор блокировки замка правой задней двери.6. Моторедуктор блокировки замка левой задней двери.7. Моторедуктор блокировки замка левой передней двери с контактной группой.А — к источникам питания;В — условная нумерация штекеров в колодке блока управления;С — условная нумерация штекеров в колодках моторедукторов блокировки замков. Сегодня продукция отечественного автопрома особым спросом не пользуется, так как на рынке доминируют иномарки. Но не каждый может себе позволить иномарку. Поэтому люди покупают более дешевые средства передвижения отечественного производства. Одним из таких автомобилей является ВАЗ 2110, 2112, 2114, который отличался своей стабильной работоспособностью, дешевизной в ремонте и простым управлением.

Как подключить

Установка сигнализации ВАЗ-2114 начинается с отключения аккумуляторной батареи и определения мест расположения элементов. Блок управления помещают под панель приборов или за вещевым ящиком, сирену — в моторный отсек. Руководствуясь инструкцией и схемой, производят подключение всех элементов.

Блок управления подключают через разъемы с элементами системы, узлами и деталями автомобиля. Установку и монтаж начинают с дальней точки установки элемента охранной системы, используя 9 разъемов (Х) для подключения.

В моторном отсеке, под капотом и в багажнике устанавливают датчики (концевики), которые реагируют на открытие. Производят демонтаж обивок дверей для установки активаторов. Сервисную кнопку Valet устанавливают в скрытое от посторонних глаз, но легкодоступное для владельца автомобиля место.

На лобовое стекло, в верхнем углу, устанавливают приемо-передающую антенну. Датчик удара рекомендуют устанавливать внутри салона, закрепив на металлической поверхности. Аварийную сирену устанавливают в моторном отсеке колоколом вниз.

Когда все элементы будут расположены по своим местам, можно приступать к их соединению в единую систему.

Схема

Характеристики автомобильной сигнализации Старлайн А 91 и схема подключения основных элементов приведены в инструкции производителя. При подключении 6-контактного разъема Х 2, возможно, понадобится дополнительный активатор открывания дверей.

При подключении датчиков открывания дверей используют сине/красный провод разъема Х 3. Все точки подключения сигнализации, т.е. разъемы (Х), имеют следующий вид:

1. Х 9 — подключают двухуровневый датчик удара, устанавливаемый на металлическую поверхность.
2. Х 8 и Х 7 — разъемы не задействованы.
3. Х 6 — сервисная кнопка Valet, устанавливается в скрытое и легкодоступное место.
4. Х 5 — светодиодный индикатор, устанавливается на панель приборов.
5. Х 4 — модуль приема передающего датчика, установку рекомендуют производить в одном из верхних углов ветрового стекла.
6. Х 3 — разъем с многими проводами.

Они соединены с системами проводами таких цветов:

1. Красный — с «плюсом» замка зажигания.
2. Зеленый/желтый и зеленый/черный — подфарники и боковые повороты.
3. Черный — масса автомобиля.
4. Желтый — замок зажигания (подключение к син./черн.).
5. Серый — «плюс» аварийной сирены.
6. Синий/красный — «плюс» входа дверей.
7. Черный/красный — дополнительное реле блокировки.
8. Оранжевый/серый — датчик отрывания капота.
9. Оранжевый/белый — датчик открывания багажника.
10. Оранжевый/фиолетовый — к тормозам (по схеме в инструкции).
11. Х 2 — подключают активаторы открытия дверей;
12. Х 1 — замок зажигания (замкнут с красным проводом).

Подключение центрального замка

В базовых комплектациях блок управления (БУ) центрального замка (ЦЗ) выполняет функцию блокировки замка дверей. Схема подключения электроцепей одинакова для всех центральных замков, различие только может быть в БУ, активаторах и количестве выводов для подключения дополнительного устройства.

К основным элементам центрального замка относятся БУ, датчики-выключатели (концевики) дверей и микропереключатели, которые фиксируют положение ключа. Все эти элементы подключаются к сигнализации и освещению салона автомобиля.

Чтобы произвести подключение к центральному замку, необходимо блок управления (БУ) центрального замка присоединить к автомобильной сигнализации, используя для этого реле открывания и закрывания дверей, к замку зажигания автомобиля и к датчикам открывания дверей. При установке центрального замка понадобятся дополнительные детали, такие как:

• диод 1А — 3 шт.;
• диод 3А -1 шт.;
• диод 5А — 2 шт.

Врезка в провода

Для того чтобы произвести врезку в провода, вначале необходимо их освободить из-под обивки порога. Для этого выкручивают винты крепления и снимают обивку. Под ней проложено 2 жгута проводов, идущих к панели приборов. В одном из жгутов находится провод стояночного тормоза. 2 провода присоединяют к подфарникам и боковым указателям.

При врезке в провод стояночного тормоза устанавливают 1 диод, а в провод, питающий подфарники и боковые указатели поворотов, — 2 диода. Выводы проводов врезки подсоединяют к разъему Х 3 блока управления сигнализацией.

Автозапуск

Одной из функций автомобильной системы сигнализации Starlin является автозапуск двигателя. Для того чтобы произвести монтаж с автозапуском своими руками, необходимо использовать провода замка зажигания. Сиреневый провод соединяют с аккумулятором. Голубой (замка зажигания) соединяют с БУ сигнализации через разъем Х 1.

Для подключения датчика тахометра его соединяют с проводом серо/черного цвета, выходящим из разъема Х 3. Подключают «массу» от основного блока, используя черный провод разъема Х 3.
