Для чего нужна кнопка autohold и как её правильно использовать на автомобиле

Что значит кнопка autohold и как ей пользоваться — Справочник водителя

Стояночный тормоз – важный и необходимый конструктивный элемент автомобиля. С его помощью машина фиксируется на месте в период стоянки, а также предотвращается самопроизвольный откат транспортного средства.

Классическая схема компоновки стояночного тормоза – механическая, с системой тросов и управляющим рычагом, но в современных авто учащается использование электромеханического блока cфункцией auto hold.

Стояночный тормоз с auto hold – что это такое, и как он работает?

Система не переходит в режим автоматического удержания:

• если не пристегнут ремень водителя, и дверь с его стороны не закрыта;
• открыт багажник;
• распахнут капот;

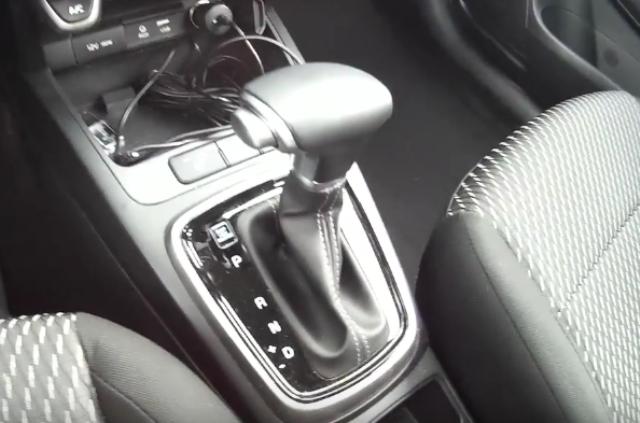

• селектор АКПП переведен в позицию Parking;
• активен стояночный электромеханический тормоз.

Последний самостоятельно включается, когда:

• открыт багажник, капот;
• датчики обнаружили стоянку на уклоне;
• дверь водителя раскрыта, ремень не пристегнут;
• произошло несколько перемещений ТС;
• машина неподвижна от 3 до 10 минут.

Преимущества тормоза с Auto Hold и недостатки системы

Система электромеханических тормозов с дополнительным расширением Auto Hold обладает рядом существенных плюсов:

автовладелец испытывает меньшие нагрузки при эксплуатации ТС

Особенно это важно в городском режиме езды, с пробками и частыми циклами разгона-остановки, ведь больше не нужно постоянно держать тормоза выжатыми;
«автохолд» помогает останавливаться и начинать движение на уклонах, машина не скатывается;
поддержка блока управления автоматически удерживает машину на одном месте, при этом нет разницы, почему автомобиль остановился;
запрограммированный режим включения стояночного электрического тормоза при открытии водительской двери, отстегнутом ремне, заглушенном моторе, обеспечивает дополнительную безопасность людей;
включение обеспечивается удобной кнопкой, заменяющий громоздкий и неудобный рычаг;
электрический тормоз не нуждается в регулировке в процессе нормальной эксплуатации;система выключается автоматически (исключается ситуация «забыл снять ручник»).. Но есть и некоторые недостатки

Среди таковых:

Но есть и некоторые недостатки. Среди таковых:

• нельзя контролировать степень усилия тормоза, что доступно при механическом «ручнике»;
• если аккумулятор полностью разрядился, снять машину с электрического ручного тормоза невозможно до восполнения заряда;

Нельзя не упомянуть, говоря об Auto Hold, что такое решение стоит дороже, увеличивая цену авто. В том числе выше стоимость ремонта вышедшего из строя блока тормоза.

Меры предосторожности

Если предполагается тронуться с места при активном автоматическом удержании (нажать педаль газа), нужно выжимать педаль аккуратно, постепенно наращивая обороты, чтобы трогание было плавным, без рывков. Также желательно отключать этот режим, двигаясь на спуске, при движении назад и парковке.

Если обнаружена неисправность, или система работает ненадлежащим образом, следует обратиться в авторизованный сервис-центр, чтобы там провели соответствующую диагностику и ремонт сложного электронного блока.

Не следует держать оборудованный этой системой автомобиль на включенном стояночном тормозе слишком долго. Блоком расходуется заряд аккумулятора, и при полном его исчерпании автомобиль с «ручника» просто так будет не снять.

5 советов по правильному пользованию кнопки AutoHold

Стояночный тормоз – один из главных элементов автомобильной конструктивной системы. Система выполняет функции фиксатора автомобиля во время стоянки на месте и препятствует самостоятельному откату машины.

В основном стояночный тормоз представляет собой механическую конструкцию с наличием тросов и рычага управления.

Но в последнее время в автомобилях все чаще применяется система блока с электромеханическим механизмом auto hold.

Принцип действия такого механизма:

Система электромеханического тормоза Volkswagen полностью сменила ручной механизм торможения кнопочным элементом, который располагается в центральной консоли. В этом механизме рычага ручного тормоза вообще нет.

Задняя дисковая система электромеханического  торможения включается при помощи двух электрических двигателей. Все устроено так, что машина неподвижно стоит на месте даже в случае отсутствия напряжения в бортовой сети.

 Когда стояночная тормозная система срабатывает, начинают загораться лампы контроля на приборах, а появление звука от тормоза, говорит о том, что он находится во включенном состоянии.

Устройство и главные функции электромеханического стояночного тормоза

На фото показано устройство стояночного тормоза с электроприводом

1. тормозной диск;
2. тормозная колодка;
3. подвижная скоба;
4. редуктор;
5. электродвигатель;
6. подвод электроэнергии;
7. шестерня электродвигателя;
8. электродвигатель;
9. ведущая шестерня привода;
10. качающаяся шестерня;
11. ведомая шестерня электропривода

Основное предназначение устройства заключается в обеспечении перечисленных ниже действий:

• в ситуации, когда машина остановлена, удержать её на месте, не позволяя катиться по наклонной местности;
• в ситуации, если сломалась основная система торможения, взять на себя её функции и выполнить аварийную остановку транспортного средства;
• в ситуации, когда машина стартует после приостановки на подъёме, предотвратить откат авто назад.

Electromechanical Parking Brake System включает в себя следующие системные блоки:

• непосредственно систему торможения;
• систему электрического привода;
• систему управления на базе электронной схемы.

Система торможения – это всем известные ещё с сороковых годов прошлого века дисковые тормоза. Они эффективны, отлично охлаждаются и не теряют своей тормозной способности при перегреве, а также обладают высокой сопротивляемостью к загрязнениям и влиянию влаги.

Электрический привод системы – это единый блок, который при помощи передачи ременного типа последовательно сообщает двигательный импульс редуктору и приводу винтового типа.

• 1 – ведомый вал;
• 2,5 – поводок;
• 3 – ведущая шестерня привода;
• 4 – качающаяся шестерня;
• 6 – ведомая шестерня

Редуктор отвечает за уменьшение шума работы механизма и освобождает от лишней нагрузки винтовой привод, который, в свою очередь, активизирует поступательное движение поршня торможения.

Система электронного управления, входящая в состав технического узла, включает в себя датчики определения внешних данных, центральный блок управления и механизмы исполнения команд. Сигналы на вход системы управления могут поступать из различных источников:

• с датчика сцепления, отвечающего за фиксацию педали сцепления и скорости её отпускания;
• с датчика положения транспорта (датчика определения угла уклона), расположенного непосредственно в блоке электронного управления системой;
• с кнопки активизации режима работы ручного тормоза, расположенной на главной консоли авто.

На фото продемонстрирована схема работы электромеханического стояночного тормоза в 2-х положениях а) затяжка тормоза б) снятие тормоза

• 1 ­­– тормозной диск;
• 2 – нажимная гайка;
• 3 – ходовой винт;
• 4 – редуктор;
• 5 – поршень тормозного механизма;
• 6 – цилиндр;
• 7 – уплотнительное кольцо;

Получая сигналы из перечисленных источников, электронная система управления тормозом получает возможность прямого взаимодействия с системой курсовой устойчивости автомобиля и прочими системами контроля работы двигателя.

Конструктивные особенности

Сегодня функция Auto Hold активно внедряется, что делает управление всё более комфортным. Классическая схема ручника автомобиля, используемого ранее, оборудовалась механическим приводом — система тросов и обязательное наличие рычага управления. Сейчас от неё стали постепенно отказываться, всё больше увлекаясь электроникой.

Как и традиционный стояночный механизм, EPB устанавливается на задние колёса автомобиля. А кнопка «Авто Холд» располагается на центральном тоннеле, возле селектора коробки передач. Обыкновенно — со стороны водителя, чтобы ему было удобно быстрее на неё нажимать. Обозначается по-разному: пиктограммой обычного ручника, внутри которой вписана латинская A или непосредственным названием. О включении электроники можно понять по загоранию контрольной лампочки в самой клавише.

Включенная функция Auto Hold

Наиболее прост по устройству дисковый тормозной механизм автомобиля. Остальные части Auto Hold — привод и электроника, имеют более сложную конструкцию.

• Привод используется электрический. Он состоит из 4-х основных частей, расположенных в одном корпусе — моторчика, ремня, редуктора и винтового механизма. Планетарный редуктор включается в работу через передачу ремня. Затем активируется винтовой привод, толкая поршень тормозного механизма.
• Электронный блок — управляющая система, мозг. Состоит из датчиков, самого блока и разных устройств. Сигналы от датчиков поступают в ЭБУ с трёх элементов, как минимум. Это клавиша Auto Hold, регуляторы уклона, скорости отпускания тормоза и скорости движения автомобиля.

Блок управления и привод неразрывно связаны между собой. Посредством импульсов датчиков интеллектуальный блок воздействует на моторчик или другие устройства. Таким образом, происходит взаимодействие с системой курсовой устойчивости, АБС и двигателем.

Электромеханический стояночный тормоз

Развитие электронно-вычислительных систем и активное использование бортовых компьютеров в автомобилестроении привело к замене многих механических элементов блоками с программным управлением. Не обошло стороной это нововведение и тормозную систему. Электрический, или как его еще называют, электронный стояночный тормоз представляет собой автономный узел, работающий под управлением бортового компьютера автомобиля.

Конструктивно данное устройство состоит из электродвигателя, ременной передачи, планетарного редуктора и винтового привода. Электрический стояночный тормоз устанавливается на суппорте задних колес автомобиля.

При подаче управляющего сигнала электродвигатель посредством ременной передачи сообщает вращательное движение планетарному редуктору. Последний, снизив частоту оборотов электродвигателя, воздействует на винтовой механизм, отвечающий за прижатие колодок к тормозному диску.

Электронный привод стояночного тормоза. Схема исполнительной части.

Электромеханический стояночный тормоз включает в себя:

• входные датчики;
• электронный блок управления.

Датчик уклона информирует бортовой компьютер о положении автомобиля относительно линии горизонта, датчик сцепления фиксирует положение педали и скорость ее отпускания.

При нажатии кнопки включения, расположенной на передней панели автомобиля, электрический привод стояночного тормоза, воздействуя на прижимной винт, притягивает колодки к тормозному диску. Электрический стояночный тормоз отключается автоматически, при нажатии на педаль акселератора. Предусмотрен и «ручной» режим снятия – при нажатии на педаль тормоза.

При отключении тормоза электронный блок управления анализирует угол наклона автомобиля, положение педали акселератора и скорость отпускания сцепления. Эти данные помогают выбрать правильное время для разблокировки тормозных дисков, что создает исключительно комфортные условия вождения.

Схема включения электромеханической тормозной системы в бортовую управляющую сеть современного автомобиля.

Не следует оставлять автомобиль на продолжительное, более двух недель, время на стояночном тормозе. На влажном воздухе тормозные колодки могут «прикипеть» к дискам или барабану, полностью обездвижив машину. Такая же ситуация может случиться в холодное время года. Осевшая на тормозных механизмах влага может препятствовать нормальной работе системы.

Следует не реже раза в месяц проводить проверку работоспособности ручника. Особенно это касается автомобилей с механическим приводом стояночного тормоза. Тросы, передающие усилие, могут растянуться, что приведет к крайне неприятным последствиям.

Проблема стоянки автомобилей с большой массой на склонах дороги известна давно. Автомобиль с механической коробкой передач на стоянке с заглушенным двигателем можно легко сдвинуть с места. Для решения этой проблемы и был придуман стояночный тормоз, который теперь повсеместно используется не только в легковых, но и в грузовых автомобилях.

Основная тормозная система в автомобиле имеет педаль, при помощи которой и осуществляется управление тормозом. При помощи педали можно мягко снизить скорость или использовать экстренное торможение для предотвращения столкновения. Но использование основной тормозной системы без участия водителя невозможно, поэтому при длительных стоянках используется ручной тормоз, который имеет тросы, блокирующие колеса.

Функции тормоза Auto Hold

Электромеханический автомобильный тормоз в инструкциях к иномаркам часто обозначается как EPB. Аббревиатура раскрывается как Electromechanical Parking Brake. Его функции:

• фиксация автомобиля при стоянке;
• предотвращение отката в неподвижном состоянии, а также при старте с уклона;
• аварийное торможение, если главная тормозная система по какой-то причине не работает.

Оснащенные электромеханическим тормозом транспортные средства оборудуются салонной кнопкой активации такового, обозначаемой как Auto Hold. Пример такой кнопки:

Иногда встречается другое изображение – пиктограмма «ручника» со вписанной в него буквой А:

Разновидности

В зависимости от типа привода этот агрегат бывает механическим либо гидравлическим. При этом современные автомобили все чаще комплектуются электромеханическим устройством (EPB). Первый вариант считается более распространенным, так как такой агрегат отличается простой конструкцией, что делает его прочнее, а себестоимость — ниже. Механический стояночный тормоз реализован через ручник, при поднятии которого активируются 2 троса, останавливающие движение колес. Гидравлическая разновидность агрегата применяется на автомобилях реже.

Также применяется другая классификация ручного тормоза, основанная на местоположении рычага. Для автомобилей с автоматической трансмиссией характерно размещение этой детали вместо педали сцепления (так называемый ножной ручной тормоз). В машинах с механической КПП в основном используется рычаг, если транспортное средство комплектуется механическим либо гидравлическим «ручником». Существует также градация в зависимости от принципа взаимодействия данного агрегата с тормозными механизмами. В основном в автомобилях применяются дисковые или барабанные агрегаты. Реже встречаются трансмиссионные, отличающиеся тем, что для остановки машины блокируются не колеса, а карданный вал.

В автомобилях с дисковыми тормозными механизмами используются следующие разновидности «ручника»:

• винтовой. Этот вариант используется вместе с дисковыми тормозами, которые дополняются одним поршнем. В последний на стадии производства вкручивается винт, который начинает вращение при натяжении троса и придавливает колодки к дискам;
• кулачковый. Этот вариант также используется с дисковыми тормозами, дополненными поршнем. Однако в данном случае последний приводится в движение после натяжения троса;
• барабанный. Данный механизм используется вместе с дисковыми тормозами, дополненными несколькими поршнями.

Вне зависимости от типа ручного тормоза принцип его работы в каждом случае основан на одном алгоритме.

Рекомендации по эксплуатации

Комплектующие тормозной системы

Если вы хотите, чтобы EPB с функцией AutoHold служили долго и безотказно, не провоцируя никаких проблем и дорогостоящих неисправностей, нужно соблюдать несколько простых правил.

• Если вам нужно тронуться с места, когда автоматическое удержание находится в активном состоянии, требуется нажать педаль газа. Только делайте это предельно аккуратно и максимально плавно. Не нужно дёргаться и резко повышать обороты двигателя;
• Когда вы находитесь в движении на спуске, переключаетесь на заднюю передачу или паркуетесь, режим AutoHold лучше выключить;
• Заметив, что система работает неправильно или не включается, следует сразу отправиться в сервисный центр на диагностику. Не стоит пытаться устранить неисправность своими силами;
• Не злоупотребляйте режимом автоудержания, когда это не нужно. Также старайтесь на долгое время не оставлять машину с активным AutoHold. Режим расходует заряд АКБ. И если батарея полностью сядет, снять с ручника будет проблематично;
• Доверяйте исключительно высококвалифицированным специалистам, которые располагают всем необходимым оборудованием для работы с такими системами;
• Если проводятся работы по сервисному обслуживанию, не забывайте переводить электронику в соответствующий сервисный режим.

Электромеханические системы, дополненные функцией AutoHold, являются современным решением для автотранспортных средств. Всё активнее производители переходят на такие виды стояночного тормоза, отказываясь от классических ручников с механическим приводом и рычагом управления.

Здесь есть свои сильные и слабые стороны. Но объективно преимущества превосходят во многом условные недостатки. Особенно при правильной эксплуатации системы и при условии соблюдения основных условий применения.

Как определить, раннее или позднее зажигание

Что такое автохолд в машине?

Во некоторых моделям автомобилей Volkswagen (Tiguan, Touareg, Golf, Passat седан, Passat Variant) электромеханический стояночный тормоз с функцией AUTO HOLD является стандартным оборудованием.

Преимущества использования

• Больше безопасности и комфорта предоставляют функциональное расширения электромеханического стояночного тормоза: «динамический ассистент трогания», «динамическая функция аварийного торможения» и функция «AUTO HOLD».
• Предотвращается непроизвольный откат.
• Оптимальная точка включения тормоза по сравнению с механическим ручным тормозом.
• Экономия пространства внутри салона, больше свободного места в области центральной консоли (например, для подстаканников).

Принцип действия

Электромеханический стояночный тормоз Volkswagen заменяет обычный ручной тормоз на кнопку в центральной консоли. Традиционный рычаг ручного тормоза отсутствует.

С помощью двух электродвигателей, электромеханический стояночный тормоз включает задние дисковые тормоза.

Данная система устроена таким образом, что при пропадании напряжения в бортовой сети припаркованный автомобиль продолжает надёжно удерживаться.

При срабатывании стояночного тормоза контрольные лампы в комбинации приборов и в клавише загораются; звук от срабатывания тормоза свидетельствует о его включении.

Режимы работы

• статический режим: скорость автомобиля ниже 7 км/ч;
• динамическое торможение: скорость автомобиля превышает 7 км/ч;

Динамический ассистент трогания

Обеспечивает плавное трогание автомобиля без отката назад при включённом электромеханическом тормозе даже на подъёме.

Данная функция доступна, если:

• дверь водителя закрыта;
• ремень безопасности пристёгнут;
• двигатель работает.

Автомобиль не должен удерживаться педалью тормоза (например, при остановке перед светофором), если электромеханический стояночный тормоз активирован.

Сразу после нажатия на педаль акселератора стояночный тормоз автоматически выключается, и автомобиль трогается.

Если водитель не пристёгнут, стояночный тормоз можно выключить только вручную, одновременно нажав на педаль тормоза.

Динамиическая функция автоматического торможения

При отказе или блокировке педали тормоза, автомобиль можно эффективно затормозить с помощью динамической функции аварийного торможения.

Оттяните и удерживайте клавишу стояночного тормоза, и автомобиль будет тормозиться с замедлением около 6 м/с (что составляет около 60% от максимального торможения).

При этом раздаётся звуковой предупредительный сигнал и включаются стоп-сигналы.

Функция аварийного торможения реализуется при скорости автомобиля свыше 7 км/ч посредством поднятия гидравлического давления в тормозной системе. Процесс торможения, при необходимости, поддерживается со стороны функции ABS/ESP. Благодаря этому при торможении поддерживается устойчивость автомобиля.

При отпускании клавиши на скорости выше 7 км/ч или при нажатии на педаль акселератора функция аварийного торможения выключается. После остановки автомобиля стояночный тормоз необходимо выключать, как описано для случае парковки.

При скорости ниже 7 км/ч стояночный тормоз работает в стандартном электромеханическом режиме.

Электронный стояночный тормоз установлен на автомобилях:

Golf хэтчбек, Golf Sportsvan, Golf Variant, Sharan, Touareg, Tiguan, Touran, Passat седан, Passat Variant, Volkswagen CC.

Конструкция тросового привода

Устройство ручного тормоза данного типа, устанавливаемого на подавляющее большинство легковых авто, отличается простотой и предусматривает автономное включение, не зависящее от основной системы. Как функционируют штатные рабочие тормоза:

1. Водитель, нажимающий педаль в салоне, приводит в движение поршень главного гидроцилиндра.
2. Под воздействием поршня в трубках с несжимаемой жидкостью, проложенных ко всем колесам, создается давление.
3. Передаваясь рабочему цилиндру колеса, давление жидкости выдвигает поршни барабанного либо дискового тормоза. В первом случае колодки раздвигаются и силой трения останавливают вращение барабана. Во втором они плотно сжимают крутящийся диск.

Для стояночного затормаживания «ручник» использует штатные элементы – колодки, но раздвигает их собственным механическим приводом, состоящим из таких деталей:

• упомянутый выше рычаг в салоне, оснащенный механизмом фиксации в разных положениях и кнопочным устройством разблокировки;
• главный трос, подключенный к рычагу и заканчивающийся кронштейном крепления либо дугообразной направляющей;
• вторичные тросы, соединенные с главным и подключенные к рычагам тормозных механизмов задних колес;
• регулировочные механизмы тросов (распорные втулки, гайки и пружины), кронштейны подвеса к днищу кузова;
• распорные планки между колодками.

Система тяг обычно прячется под днищем в углублении центрального тоннеля. Тросовые приводы оборудованы защитными кожухами, препятствующими возникновению коррозии. Как работает механический ручной тормоз:

1. Водитель поднимает рукоятку в салоне, которая автоматически защелкивается на выбранной позиции.
2. Тяга двигает основной трос вперед, а тот увлекает за собой вторичные приводы посредством крепежного кронштейна.
3. Рычаг внутри барабанного механизма поворачивается и раздвигает верхние концы колодок. Функцию автоматического регулирования принимает на себя распорная планка.
4. Когда водитель снимает авто с «ручника», пружины внутри барабанов откидывают рычаг назад и колодки сдвигаются. Одновременно пружина оттягивает в первоначальное положение тросовой привод.

Вышеописанный стояночный тормоз блокирует колеса с барабанными механизмами, установленные на задней оси. На автомобилях, оборудованных тормозными дисками, работает идентичный принцип: трос тянет за рычажок, который заставляет сжиматься колодки. Разница заключается лишь в расположении и форме рычага – на дисковых тормозах он ставится снаружи, позади ступицы.
